Токарные станки Универсал 2 и Универсал 3

Конструкция и принцип работы

Рассмотрим конструкцию на примере одного из популярных и массовых универсальных токарно-винторезных станков 1К62 (рис. 2). Разработан был этот станок в 1954 Московским станкостроительным заводом в году и до сих пор выпускается с небольшими модификациями. Универсальный станок 1К62 оказался настолько удачным, что по его образу и подобию выпускались аналогичные станки на многих станкостроительных предприятиях. Также похожие конструкции параллельно разрабатывались зарубежными предприятиями независимо от отечественных производителей.

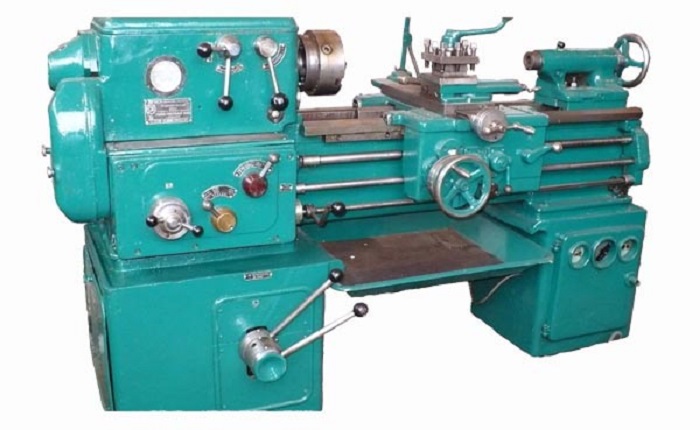

Рисунок 2. Схема универсального токарного станка 1К62.

Основанием станка, на котором закрепляются остальные узлы и элементы, называется станина (4).

В передней части станка располагается так называемая передняя бабка (1) со шпинделем (14) в качестве основного рабочего органа. В передней бабке имеется коробка скоростей (13), которая предназначена для изменения скорости вращения шпинделя.

Коробка передач (10) служат для передачи вращательного движения на суппорт при помощи ходового винта. Работает в непосредственной связке со шпинделем (рис. 3).

Рисунок 3. Шпиндель универсального токарного станка.

Ходовой винт (7) служит для выставления определенной скорости подачи в процессе нарезания резьбы. Ходовой валик (8) предназначен для обработки других поверхностей, не связанных с нарезанием резьбы.

В фартуке (6) происходит преобразование вращения ходового винта (рис.4) или валика в поступательное движение суппорта (2).

Рисунок 4. Примеры ходовых винтов.

В суппорте закрепляется металлорежущий инструмент и производится подача к обрабатываемой детали. Суппорт имеет возможность закрепления в нем одновременно четырех различных резцов, которые можно быстро сменить поворотом каретки (рис. 5). Резцовая каретка на некоторых модификациях имеет несколько степеней свободы, что позволяет выполнять обработку недоступных для стандартных токарных станков поверхностей. Перемещается суппорт на так называемых салазках.

Рисунок 5. Резцовая каретка.

Задняя бабка (3) имеет пиноль (рис. 6) для монтажа приспособления, поддерживающего обрабатываемую деталь, или установки стержневого инструмента (развертки, сверла, зенкера и др.), при помощи которого производится сверление или обработка осевого отверстия в заготовке.

Рисунок 6. Пиноль.

Станина устанавливается на тумбах (5) и (9). Тумбы играют роль подставок и имеют ряд настроек, которые позволяют выставить станок в горизонтальное положение даже на неровной поверхности.

Гитара сменных шестерен (11) в совокупности с коробкой скоростей предназначена для регулировки передаточных чисел и изменения соотношения между скоростью вращения шпинделя и скоростью подачи инструмента.

Блок электроаппаратуры (12) включает в себя электродвигатель, управляющую, контрольную и предохранительную электроаппаратуру.

Устройство и основные токарного части многофункционального станка Универсал-2

Станок “при-2” Универсал переналадке и установке дополнительных приспособлений иметь может следующие основные исполнения:

• токарное сверлильное
• исполнение, фрезерное и шлифовальное
• для работы пилой круглой по дереву
• для работы лобзиком по фуговальное
• дереву
• заточное

В перечисленных исполнениях в станок следующие входят основные части и устройства:

1. станина, себе на несущая все части станка
2. круглые направляющие продольные, привернутые к станине
3. съемная шпиндельная устанавливаемая, бабка на станке или стойке станка; для служит закрепления и привода во вращение обрабатываемой или детали режущего инструмента и при необходимости быть может повернута на 360В°
4. электродвигатель привода движения главного, смонтированный на гильзе 9 при помощи зажима клеммового. Электродвигатель ступенчато-шкивная ременная гильза и передача со шпинделем представляют собой единый который, узел комплектно может быть снят со крестовый;
5. задняя бабка, требуемом в закрепляемая положении на круглых продольных направляющих с прихвата помощью. В корпусе бабки перемещается маховичком Бабка. пиноль служит, главным образом, для обрабатываемой поддержки детали центром, устанавливаемым в пиноль, а для также закрепления инструментов, предназначенных для отверстий обработки сверлами, развертками и др.);
6. колёс-шкивная ременная передача для регулирования ступенчатого скорости вращения шпинделя и для мощности передачи и крутящего момента от электродвигателя к шпинделю
7. вращающимся с гильза в ней шпинделем на подшипниках качения; на конец правый шпинделя устанавливаются устройства для обрабатываемой закрепления детали или режущего инструмента, а на конец левый – заточное устройство; гильза может вдоль перемещаться своей оси в шпиндельной бабке и двумя закрепляться винтами;
8. электрический переключатель для прямого включения вращения шпинделя, останова и включения вращения обратного шпинделя
9. продольный ходовой винт
10. закрепляемая, стойка на станине для выполнения сверлильных, шлифовальных и фрезерных работ при вертикальном, наклонном и расположении горизонтальном шпинделя
11. кронштейн, с помощью которого бабка шпиндельная прикрепляется к стойке
12. рукоятка для гильзы перемещения вдоль своей оси
13. патрон сверло
14. сверлильный, закрепляемое в сверлильном патроне или зажиме цанговом
15. тиски, устанавливаемые на поперечные салазки служащие и суппорта для закрепления обрабатываемой детали. тисков Вместо можно установить также прямоугольный oбразными с T-стол пазами, на котором с помощью прихватов деталь закрепляется при обработке;
16. цанговый зажим закрепления для фрез, сверл и другого инструмента, а мелких также обрабатываемых деталей при точении (центрования для, сверления и других операций предусмотрена цангового установка зажима на пиноли задней бабки);
17. закрепляемая, фреза в цанговом зажиме
18. стол прямоугольный, поперечные на устанавливаемый салазки суппорта, на котором с помощью закрепляется прихватов деталь при обработке
19. оправка закрепления для шлифовального круга, навинчиваемая на шпиндель
20. круг шлифовальный
21. стол, закрепляемый при помощи гильзе на кронштейна для распиливания круглой пилой
22. пила круглая по дереву
23. стол для работы пилой лобзиковой
24. кронштейн для крепления стола на лобзиковая
25. гильзе пила
26. эксцентриковое устройство, укрепленное на конце переднем шпинделя, для сообщения пиле возвратно вертикального-поступательного движения
27. стол для строганию по работ плоскостей реек, брусков и досок, помощью с закрепляемый кронштейна на гильзе
28. двухножевой барабан
29. круг абразивный для заточки режущего инструмента, помощью с устанавливаемый оправки на заднем конце шпинделя Для. станка защиты механизмов станка от попадания пыли абразивной при заточке их закрывают салфеткой.
30. пусковой блок электроаппаратуры станка

Описание и назначение

Универсал 3 — токарный станок, имеющий типовую компоновку и принцип работы. Заготовка зажимается и вращается с регулируемой скоростью. В процессе вращения к ней подводится резец, который врезается в металл и снимает его определенный слой.

Подобная схема хорошо себя зарекомендовала, и производители без особой надобности не отступают от неё.

Функции рассматриваемого станка – выполнение разнообразных работ, подходящих под определение токарных:

1. Обработка внешних и внутренних цилиндрических, конических и фасонных поверхностей.
2. Растачивание отверстий до заданного диаметра.
3. Подрезка торцов, снятие фасок и притупление острых кромок.
4. Отрезка.
5. Сверление небольших отверстий. При этом, в отличие от сверлильного станка, вращается деталь, а сверло неподвижно зажимается в задней бабке.
6. Нарезка резьбы. Автоматизация процесса увеличивает его точность и снижает требования к квалификации рабочего.

Для каждой операции требуется соответствующий инструмент. От правильного выбора резца напрямую зависит уровень изготовления и соответствие чертежу.

Помимо базовой комплектации используется специальная оснастка, добавляющая такие виды обработки, как:

1. Шлифовка.
2. Полирование.
3. Фрезерование разнообразных плоскостей.
4. Заточка инструмента (как механообработающего, так и бытового).
5. Распиловка циркулярной пилой или лобзиковым полотном.
6. Строгание.
7. Навивка пружин цилиндрических.
8. Нарезка резьбы при помощи ручного слесарного инструмента. При этом используется поворот шпинделя.
9. Дополнительное оснащение позволяет значительно сэкономить на оборудовании, в котором есть периодическая потребность.

СОВЕТ: Модернизированной версией является Универсал-3м станок токарный настольный. Он выделяется большей мощностью и работает с сопоставимой геометрией.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки (токарный станок универсал 2 и токарный станок универсал 3)для изготовления мелких деталей . Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Токарный станок ТШ-3 выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Токарно-револьверный станок позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

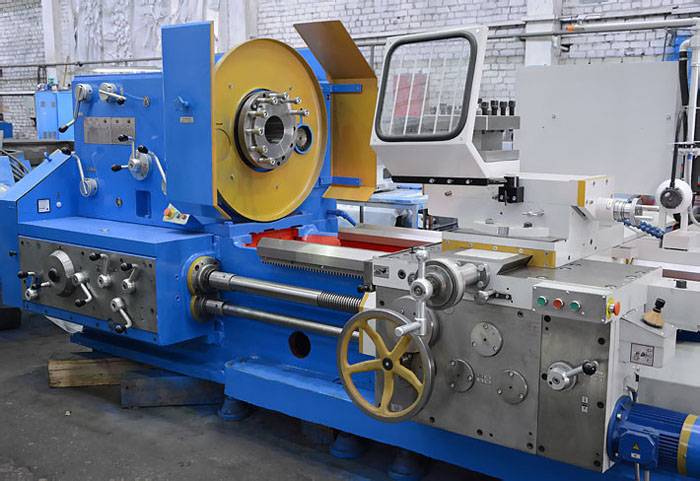

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

Универсал ТШ 3

Еще один востребованный токарно фрезерный станок, составляющий неплохую конкуренцию своему «собрату» в лице Универсал 2 — это Универсал ТШ 3. Выпущенный той же компанией, агрегат получил широкое распространение среди домашних мастеров. Он не предназначен для серийного производства. Его основной специализацией является работа своими руками в домашних условиях.

Особенности

Универсал ТШ 3 имеет несколько конструктивных нюансов, о которых следует знать перед его покупкой.

1. Это настольный токарно фрезерный агрегат, предназначенный для обработки металлических заготовок методом вращения.
2. У него нет оригинальной компоновки, что существенно упрощает ремонт и позволяет легко заменить детали на аналоги.
3. Станина — это основной узел, выполненный литьем. На станине располагаются все главные компоненты станка.
4. На станке возможно изменение направления суппорта. Чтобы сделать это, не требуется останавливать шпиндельную головку или менять направление ее вращения.
5. Механизм оснащается дополнительными комплектующими, с помощью которых Универсал ТШ 3 расширяет свои функциональные возможности. Это два резцедержателя — неподвижный и подвижный. Подвижный преобразует конусные поверхности, а второй формирует отверстия и фиксируется на суппорте.

Технические характеристики

Представленный универсальный широко востребованный токарный станок имеет следующие технические характеристики:

• Вес — 62 кг;
• Габариты — 690 на 410 на 230 мм;
• Диаметр заготовок — до 150 и 90 мм над станиной и суппортом соответственно;
• Длина деталей — до 250 мм;
• Диаметр сверления отверстий — до 8 мм;
• Отверстие шпинделя — 15 мм;
• Число ступеней в условиях прямого направления вращения — 9 единиц;
• Частота вращения — 200-3200 оборотов в минуту;
• Передняя бабка имеет ход 30 мм;
• Продольное смещение суппорта станка — 215 мм;
• Поперечное смещение суппорта на Универсал ТШ 3 — 90 мм;
• Продольные подачи — 0,05-0,175 мм/об;
• Приводом выступает электрический двигатель мощностью 370 Вт;
• Станок питается от стандартной однофазной сети с напряжением 220В;
• Оснащение и технические аспекты позволяют с помощью станка Универсал ТШ 3 выполнять нарезку метрического типа резьбы.

Устройство и работа токарного станка Универсал-3

На станине станка закреплена полая цилиндрическая направляющая. Она является общей базой для основных узлов станка: шпиндельной бабки, суппорта, задней бабки. Другой общей базой для этих узлов является плоская направляющая станины.

В передней части станины под кожухом расположен ходовой винт продольного перемещения суппорта.

На левой стенке передней бабки установлен кронштейн. На нем закреплен электродвигатель привода станка.

Под кожухом, закрывающим кронштейн, расположены шкивы привода вращения шпинделя и механизм привода подач.

Станок поставляется в токарном исполнении. Дополнительные принадлежности, входящие в комплект поставки (см. табл.7), служат для того, чтобы осуществлять с помощью несложных переналадок другие исполнения станка: фрезерно-сверлильное, шлифовальное, фуговальное и т.д.

Ниже описано устройство дополнительных принадлежностей и приведены способы наладки на различные виды обработки.

Резцедержки

В комплект поставки входят две резцедержки: подвижная и неподвижная.

С помощью подвижной резцедержки, смонтированной на каретке, можно обрабатывать конусные поверхности. Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухаря, входящего в один из Т-образных пазов ползуна. В каретке расположены два винта, которые с помощью тех же сухарей крепят каретку к ползуну суппорта.

В общем случае каретка может быть установлена в любом из пазов ползуна суппорта в соответствии с требованиями наладки.

Для обработки конусных поверхностей каретку следует установить на ползуне так, чтобы первоначально нулевой штрих шкалы каретки совпадал с риской на левом торце ползуна. Такая установка осуществляется с помощью одного винта в оснований каретки, который вворачивается в специально предусмотренное для этой цели резьбовое отверстие, расположенное на верхней плоскости ползуна между двумя Т-образными пазами. Цена деления шкалы каретки – 1°.

ВНИМАНИЕ! После разворота каретки на требуемый угол, необходимо, во избежание аварии, надежно зафиксировать ее крепежным винтом, как было описано выше

Цанговый зажим

Зажим состоит из цанги, гайки и кольца, цанга вставляется в конусное отверстие шпинделя, а гайка наворачивается на шпиндель по резьбе. С помощью этой гайки в цанге, перемещающейся вдоль своей оси, зажимается заготовка или режущий инструмент, вставленные в ее внутреннее цилиндрическое отверстие.

Особенности строения

Агрегат состоит из нескольких ключевых узлов:

• станины;
• шпиндельной бабки;
• привода;
• электрооборудования;
• суппорта;
• задней бабки.

Все электрическое оборудование станка характеризуется присутствием изоляции. Дополнительно агрегат имеет заземляющий провод, особенность гарантирует высокий уровень безопасности оператора в период работы за оборудованием.

Электрическое оборудование находится в коробке, которая плотно закрыта крышкой, оснащенной двумя винтами. Одним из винтов осуществляется выполнение функции заземления.

Станина характеризуется появлением направляющей, выполненной по цилиндрическому типу. Это базис основных механизмов агрегата, по левую сторону от передней бабки располагается кронштейн. К нему осуществляется крепление электрического мотора.

Станок оснащается специальными ручками и рукоятками. С их помощью регулируется движение подач, активируется суппорт и выбирается направление его движения, осуществляется запуск резцедержателя.

Резцедержатель

Станок универсал оснащается специальной ручкой, с ее помощью регулируется основное движение, а также проводится активация прямого или реверсивного движения шпинделя и остановка его работы.

Благодаря универсальной технической оснастке агрегата обеспечивается простота управления ним, манипуляция позволяет выполнять это действие даже мастеру без соответствующего опыта.

https://youtube.com/watch?v=6EqmLEIDv_A

Стандартный комплект поставки

станок Приобретая, покупатель вместе с ним получает принадлежности различные и инструменты.

Принадлежности

Токарные:

• Трехкулачковый Обратные.
• патрон кулачки к патрону.

Дополнительные:

• Дисковая площадкой с пила для нее.
• Стол для Лобзик.
• фрезерования с опорой для листового материала.
• диск Абразивный с оправкой для установки.
• Цилиндрический столом со рубанок.
• Сверлильный патрон.
• Цанговый зажим.

Ключ

• Инструмент к токарному патрону.
• Ключ к сверлильному Торцовые.
• патрону и рожковые гаечные ключи.
• Пилки Сверло.
• лобзика Ø 6 мм.
• Фреза торцевая Ø 6 мм.
• Резцы стальные.
• победитовой с Резцы напайкой.
• Пила дисковая.
• Ключи s7, s8 (Перечень).

Универсал – станок токарный настольный многофункциональный. Назначение, область применения

Настольный токарный станок Универсал является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Универсал предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Универсал является настольным токарным станком и предназначается для всевозможных токарных работ:

• проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
• сверление отверстий, снятие фасок
• растачивание отверстий
• отрезка

Шпиндель токарного станка Универсал полая стальная деталь, с внутренним отверстием 10 мм для обработки пруткового материала, смонтирован на 2-х роликовых подшипниках в передней и задней опорах передней бабки.

Шпиндель получает 10 скоростей вращения от электромотора мощностью 120 Вт через шкивный привод. 4-е скорости получаются перестановкой шкивных ремней между 4-х ступенчатыми шкивами электродвигателя и приемным шкивом шпинделя. Остальные скорости достигаются применением дополнительного (промежуточного) шкива.

Передний конец шпинделя станка Универсал имеет резьбу М20 для установки на шпиндель токарного или поводкового патрона (смотрите статью Токарные патроны).

На резьбовой конец шпинделя можно, также, установить цанговый зажим с различными внутренними отверстиями.

В сверлильном исполнении шпиндель может перемещаться вдоль своей оси на 25 мм с помощью ручки и пары: зубчатое колесо – зубчатая рейка. В токарном исполнении гильза шпинделя зажимается двумя винтами и не используется.

Суппорт с установленным на нем резцом перемещается по продольным направляющим на 160 мм и по поперечным – на 55 мм.

На станке Универсал нельзя нарезать резьбу резцом т.к. нет механической подачи суппорта – ходовой винт не соединен с приводом и суппорт перемещается только вручную.

На станке “Универсал” (рис. 1) с применением дополнительных приспособлений и устройств, прилагаемых к станку, можно выполнять самые разнообразные виды механической обработки по металлу, дереву, пластмассам и другим материалам.

Отличительной особенностью станка является широкая универсальность и возможность переналадки с помощью приспособлений, которые позволяют выполнять следующие работы:

• токарную обработку и расточку отверстий;
• сверление отверстий
• фрезерование плоскостей, выемок, канавок и т.д.
• шлифование и полирование
• заточку различного режущего и бытового инструмента
• распиливание листового материала, реек, досок с помощью круглой пилы
• распиливание по контуру с помощью лобзикового устройства
• навивку пружин
• нарезку резьбы плашками и метчиками с ручным вращением шпинделя к др

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок “Универсал” при переналадке и установке дополнительных приспособлений может иметь следующие основные исполнения:

• токарное исполнение (рис.1);
• сверлильное, фрезерное и шлифовальное (рис.2)
• для работы круглой пилой по дереву (рис.3)
• для работы лобзиком по дереву (рис.4)
• заточное

В настоящее время токарный станок Универсал снят с производства и больше не выпускается. Вместо него выпускается более совершенный токарный настольный станок .

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO (За 40 лет продано свыше 600 тысяч станков этой модели).

Токарный станок Универсал производился серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

С 1968 года завод СтанкоКонструкция начал производить токарно-винторезный настольный станок Универсал-2 – значительно усовершенствованный станок Универсал.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

• : , , , , Миниток (СКТ100-01, СКТ100-02, СКТ100-03).
• Мичуринский завод Прогресс: ,
• Орион СКТБ г. Нижний Новгород:
• Пензенский приборостроительный завод (ФГУП ФНПЦ “ПО “Старт” им. M.B.Проценко”) г. Пенза: ТД-180, ТН-150

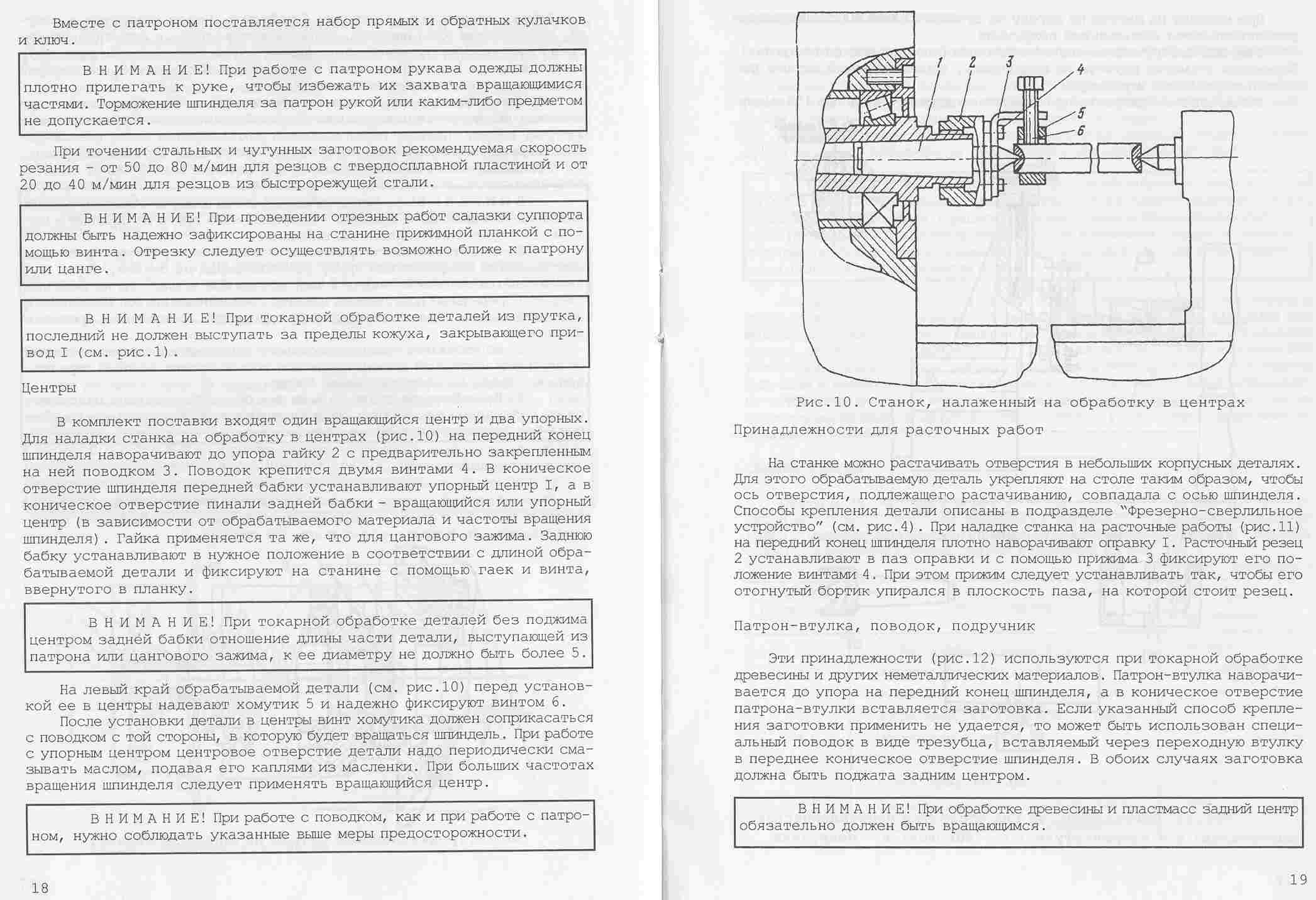

Наладка станка Универсал и правила работы на станке

При механической обработке различных материалов (сталь, чугун, дерево, пластмасса и т.д.) и выполнении различных видов обработки (обточка, распиловка, сверление, шлифование и т.д.) в зависимости от материала режущего инструмента (инструментальная, быстрорежущая сталь или твердый сплав) необходима определенная скорость резания для обеспечения хорошего качества поверхности и сохранения режущих свойств инструмента. Так, при очень большой скорости резания режущий инструмент быстро затупится, а при очень низкой — обрабатывавшая поверхность получится рваной или шероховатой. Для получения целесообразной скорости резания необходимо, чтобы шпиндель вращался с соответствующим числом оборотов n в минуту, которое можно определить по следующей простейшей формуле:

n = 320 · V/ D об/мин

где V — cкорость резания в м/мин;

D — диаметр обрабатываемой детали или режущего инструмента (когда вращается режущий инструмент). Рекомендуются следующие скорости резания:

1. При точении по стали и чугуну — 50-80 м/мин твердосплавными резцами и 20-40 м/мин резцами из быстрорежущей стали.
2. При точении по дереву — 80-150 м/мин.
3. При сверлении — 15-30 м/мин.
4. При шлифовании — до 20 м/сек.
5. При фрезеровании — 15-30 м/мин.
6. При заточке — до 20 м/сек.
7. При распиловке по дереву — 300-500 м/мин.
8. При работе лобзиковой пилой n = 280-710 об/мин.

Меры предосторожности при работе с оборудованием

• Осознанное соблюдение мер безопасности во время работы, а также при транспортировке и установке в помещении.
• В электрической схеме обеспечить исправность прибора аварийного обесточивания.
• Рабочее помещение оборудовать в противопожарном отношении.
• В зоне доступности расположить принадлежности и препараты неотложной медицинской помощи.
• Рабочую одежду подгонять так, чтобы исключить случайный контакт с вращающимися механизмами.

Прототипом нового токарно-винторезного МеталМастер -1830, осталась модель ТШ-3 станка ещё до перестроечной, советской марки Универсал – 3. Выглядит эстетично, оборудован плавным управлением привода, оснащен электроникой. А, главное, станок совершил качественный переход из любительского в разряд профессионально продвинутой машины для металлообработки.

голоса

Рейтинг статьи

Технические характеристики станка Универсал-3

Наименование параметра	Универсал	Универсал-2	Универсал-3	Универсал-3м
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	100	125	150	150
Наибольший диаметр заготовки над суппортом, мм	50	60	90	90
Наибольшая длина заготовки в центрах (РМЦ), мм	150	180	250	250
Рекомендуемая глубина точения за один проход, мм
Максимальная глубина точения за один проход, мм
Максимальный размер державки резца, мм	8 х 8	8 х 8	8 х 8	8 х 8
Наибольший диаметр сверления по стали, мм	6	6	6	6
Передняя бабка. Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	10	10	15	15
Присоединение патрона к шпинделю	М20	М20	М27х2	М27х2
Размер конуса шпинделя	Морзе №1	Морзе №2	Морзе №2	Морзе №2
Число ступеней частот прямого вращения шпинделя	10	11	9	9
Частота прямого вращения шпинделя, об/мин	160..2890	140..3000	200..3200	200..3200
Диаметр токарного патрона, мм	80	80	80	80
Ход гильзы передней бабки, мм	25	30	—	—
Суппорт (поперечный ползун). Подачи
Наибольшее продольное перемещение каретки суппорта, мм	160	160	215	215
Перемещение суппорта продольное на одно деление лимба, мм			0,05	0,05
Наибольшее поперечное перемещение суппорта, мм	55	60	90	90
Перемещение суппорта поперечное на одно деление лимба, мм			0,05	0,05
Наибольшее перемещение резцовых салазок (верхний суппорт, составной ползун), мм	—	—
Цена деления шкалы поворота резцовых салазок, град	—	—	1	1
Пределы продольных рабочих подач суппорта, мм/об	—	0,05..0,175	0,05..0,175	0,05..0,175
Пределы шагов нарезаемых резьб метрических, мм	—	0,2..2	0,2..2,5	0,2..2,5
Задняя бабка
Наибольшее перемещение пиноли, мм	20	20	30	30
Конус задней бабки	Морзе 1	Морзе 1	Морзе 1	Морзе 2
Электрооборудование
Номинальное напряжение питания, В	220 В 50 Гц

Покажем вам покупку, которая поможет решить важный вопрос. Годом ранее был приобретен токарный станок производства КНР. Он имел некоторую проблему. Не было возможности корректировать скорость оборотов шпинделя. Поэтому внесли корректировки в конструктивное исполнение станка.

Для этого был куплен преобразователь частоты . С помощью него можно менять частоту тока, направляемого в двигательную установку станка. Устройство функционирует от сети однофазного типа с напряжением 220 вольт, а подает на двигатель три фазы по 220 вольт. Преобразователь на 220 вольт имеет большое число клавиш управления. Как функционирует частотник? Он способен с помощью пульта и выключателей осуществлять реверс, запускать и отключать установку, корректировать скорость оборотов двигательного агрегата.

Настройка преобразователя частоты

1. Проведя первую настройку, у нас есть возможность простого запуска двигательной установки токарного станка в настольном исполнении. Запуск осуществляется при частоте 10 герц. Используя переменный транзистор, есть возможность менять скорость оборотов двигательной установки за счет повышения частоты тока до 400 герц.
2. Чтобы поменять направление вращения двигательного устройства токарного станка с помощью преобразователя, следует включить устройство. Включаем тумблер, изменяющий вращение крутящего момента двигательной установки. При этом, движок начал вращаться в обратном направлении.
3. Теперь приступим к рассмотрению возможности оборотов движка токарного станка в настольном исполнении за счёт тумблеров, не пользуясь реостатом. С этой целью, лишь включаются и выключаются необходимые скорости. При переводе частотника в режим «включено», устройство генерирует 10 герц. Настройка тумблеров произведена таким образом, что при их запуске величина частоты тока повышается на 5 герц. В итоге, мы способны корректировать скорости оборотов шпинделя станка за счет частотника без механической трансмиссии.

Условия работы преобразователя для токарного станка

1. Преобразователь способен функционировать в обширных температурных интервалах от +35 до -20 градусов. Но, следует иметь в виду, что подбор преобразователя осуществляется не по мощности, а в соответствии с током двигательной установки.
2. Если шпиндель работает на небольших оборотах, то следует монтировать дополнительные охлаждающие элементы на двигатель, потому что штатный вентилятор не осилит нагрузку. Для сохранения необходимого момента кручения на небольших оборотах, используется ускорение векторного типа.
3. На электрический двигатель устанавливается энкодер, производится регулировка в закрытом контуре, стабильно поддерживается момент кручения. Время от времени, на предприятии на токарные станки ставят асинхронники с энкодером.
