Токарно-винторезный станок 1М61

Устройство

Станок комбинированный 1м95 имеет классическую компоновку с привычным расположением органов регулировки и настройки режима. Отдельные виды дополнительного оснащения имеют индивидуальные правила установки. К примеру, заточное приспособление, согласно документации — рекомендуется располагать отдельно от основного блока оборудования.

Станина модели 1м95 обеспечивает высокую жесткость. Она выполнена по классической схеме, имеет коробчатую форму. Стенки станины укреплены при помощи поперечных ребер. Направляющие — призматического типа, одна из них предназначена для движения каретки суппорта, по другой смещается блок задней бабки. Станина расположена на двух тумбах основания, слева монтируется основной привод, сам электродвигатель и часть электрохозяйства для его управления.

Блок коробки скоростей способна передвигаться в вертикальном направлении. Он монтируется на направляющих в левой области стола станины. Момент вращения на коробку скоростей передается посредством клиновых ремней, электродвигатель расположен в левом блоке основания.

Конструкция коробки скоростей обеспечивает надежность, стабильность работы, быстрое переключение, предоставляет привычную механику управления при помощи рукояток. Она обеспечивает по 6 ступеней переключения для прямого и обратного вращения, 12 скоростей всего. Кинематика передачи крутящего момента — привычна и стандартна, от валика фрикциона и блок шестерен на цепь подач и шпиндель.

Коробка подач при нарезании резьб может легко настраиваться соответствующими рукоятками. Выбор нужного типа резьбы можно сделать, ориентируясь на таблицу, установленную на корпусе станка (на щитке коробки).

Блок суппорта также имеет привычную компоновку и конструкцию. Он двигается по направляющим стола станины продольно-поступательно и по соответствующим элементам конструкции каретки поперечно. Это может производиться как механическим способом, так и приводом посредством колеса, ручным способом. Блок резцедержки имеет допустимый угол поворота 45 градусов в каждом из направлений.

Смазка механизма производится согласно инструкции, приведенной в паспорте оборудования. В документации указаны сорта масла, периодичность проведения обслуживания и описание процедуры, а также нормы заливки технической жидкости. Смазка отдельных узлов во время работы станка производится либо методом естественного разбрызгивания с забором из ванны (передняя бабка), либо подачей плунжерным насосом (фартук, направляющие каретки и другие). Отдельный список элементов конструкции смазывается только вручную с помощью масленки.

Допустимый люфт шпинделя

Допустимый люфт шпинделя определяется по характеристикам установочного места и работающих в конструкции подшипников. Рекомендуемый согласно классу точности зазор по посадке составляет 0,005 мм. Предварительный натяг подшипников регулируется гайкой. Изменение посадочного зазора регулируется разъемным регулировочным кольцом. Его шлифуют до достижения нужного показателя, затем устанавливают и окончательно затягивают подшипник второй настроечной гайкой. Начинать работу по регулировке зазоров нужно с внутреннего кольца, которое должно быть прошлифовано по эталонному калибру КП-75.

Допуск биения шпинделя и патрона

При установке на конус шпинделя патрон может создавать люфт по трем схемам:

• боковой из-за неточного позиционирования;
• боковой из-за неравномерного прижима кулачков;
• торцевой из-за недостатков фланцев и посадки на шпиндель.

Допуск биения патрона в сумме с конструкционным биением шпинделя должен быть как можно меньше. Для класса точности Н — предел составляет 50 мкм. Чтобы добиться необходимой точности, нужно проводит расточку кулачков, обработку посадочного конуса, центровку и тщательную регулировку как шпинделя, так и отдельно блока патрона.

1Е61М Расположение основных узлов и органов управления станком

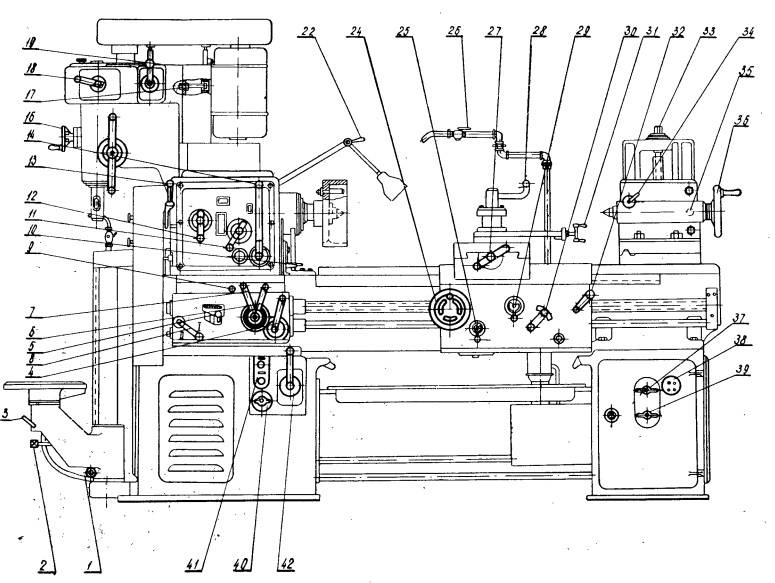

Расположение органов управления станком 1е61м

Перечень органов управления токарным станком 1Е61М

1. Включение масляного электронасоса и соединение с внешней электросетью
2. Включение эмульсионного электронасоса
3. Упор для пуска, останова и реверсирования шпинделя
4. Упор для пуска, останова и реверсирования шпинделя
5. Переключение чисел оборотов шпинделя
6. Включение перебора передней бабки
7. Трензель и механизм восьмикратного увеличения шагов резьб
8. Переключение шестерен конуса Нортона
9. Включение метрических и модульных, дюймовых и питчевых или точных резьб
10. Множительный механизм подач или шагов резьб
11. Включение ходового винта или ходового валика
12. Маховичок для ручного продольного перемещения каретки
13. Перемещение поперечного суппорта
14. Перемещение верхних салазок суппорта
15. Крепление резцедержательной головки
16. Включение продольных или поперечных подач
17. Включение гайки ходового винта
18. Включение и выключение падающего червяка
19. Крепление каретки суппорта к станине
20. Крепление задней бабки к станине
21. Перемещение пиноли задней бабки
22. Крепление пиноли задней бабки
23. Поперечное смещение корпуса задней бабки
24. Упор автоматического выключения продольной подачи
25. Упор автоматического выключения поперечной подачи
26. Жесткая фиксация маточной гайки ходового винта
27. Включение местного освещения
28. Быстрый отвод резца от изделия

Основные узлы токарного станка и их назначение

Источником движений в станке является электродвигатель, который через коробку скоростей (редуктор) передает вращение на шпиндель, а от шпинделя через гитару сменных зубчатых колес и коробку подач вращение передается на ходовой винт м (при нарезке резьбы) или на ходовой вал Н (при других токарных операциях).

Торможение шпинделя осуществляется противотоком.

Короткие заготовки закрепляются в кулачковом патроне, а правый конец длинной заготовки поддерживается центром, расположенным в пиноли задней бабки.

Задняя бабка используется также для закрепления и подачи сверла и другого осевого инструмента.

Суппорт служит для осуществления перемещений закрепленного в резцедержателе резца в продольном и поперечном направлениях.

Механизм фартука преобразует вращательное движение ходового вала или ходового винта в поступательное движение суппорта.

Управление станком

Регулировка устройствами производится с задействованием набора рабочих инструментов. Пиноль заставляет двигаться маховик. Она фиксируется с использованием особым образом сконструированного упора, располагающегося в задней бабке, закрепляемого на станине конкретной рукояткой. Ручки, находящиеся у станины спереди, применяются для регулирования конкретных рабочих процессов:

• включение проворачивания валика или винта;
• избирание вращательной частотности узла со шпинделем;
• настройка подачи;
• кнопка, запускающая механизм сцепки и расцепки рейки для создания резьбы с помощью шестеренного вала;
• движение верха суппорта;
• запуск и отключение разъемной гайки винта;
• выбор вида нарезки резьбы;
• отключение и запуск муфты предохранения;
• определение настроек резьбы и запуск обратного хода винта;
• сообщение о степени нагрузки;
• пуск прямого и реверсивного обращения бабки шпинделя;
• рукоятка для поворачивания и крепежа головки резца;
• кнопка запуска электронасоса, который подает охлажденную жидкость.
• кнопка запуска электропитания и зонального освещения рабочей области.

  Все о приводном инструменте для токарных станков с ЧПУ

В устройстве станка предусматривается особенный рычаг, обеспечивающий фиксирование станочной каретки при исполнении работ на торце изделий.

Технические возможности

За счет внедрения в устройство более двадцати механизмов управления оператор машины имеет возможность решать множество задач:

• определять вращательный период шпинделя, устанавливать прямое и реверсивное движение узла со шпинделем,
• делать выбор требуемого вида резьбы,
• задействовать ходовой винт,
• в определенных ситуациях запускать и отключать муфту предохранения,
• приводить суппорт в движение,
• осуществлять регулирование настроек подачи,
• активирование реверсивного обращения винта, установка нужных параметров резьбы.

Электромотор машины способен исполнять работу в обратном режиме, а регулировка диапазона оборотов шпинделя осуществляется коробкой скоростей. Помимо этого, система управления токарной машиной дает возможность в нужное время производить подачу на узлы охлажденного вещества, делать сцепление и расцепление рейки, производящей резку. Также она может закреплять и изменять расположение головки резца, освещать участок работ винторезной машины. На станке имеется индикатор степени загруженности.

К прочтению: Схема и сборка контроллера для ЧПУ станка

Благодаря коробке подач оператор станка имеет возможность устанавливать требуемые параметры при изготовлении резьбы. В техническом описании к токарному станку даются сведения не только о размере изделий, но и о том, какая подача будет наилучшей для исполнения конкретной задачи.

Основные технические характеристики

Каждая деталь имеет свои особенности, функциональное назначение и технические характеристики, которые влияют на общую работу оборудования.

Шпиндель

Этот узел имеет следующие характеристики:

• диаметральный размер отверстия, проходящего насквозь – 35 мм;
• наибольший размер прутка в диаметре, проходящего в отверстие – 32 мм;
• число ступеней прямого и обратного вращения – 24;
• есть торможение шпинделя.

Подачи и резьбы

Технические характеристики по этим параметрам:

• максимальное перемещение суппорта – 200 мм;
• продольное перемещение каретки – 600 мм;
• максимальное перемещение резцовых салазок – 120 мм;
• количество ступеней – 17.

Суппорт

На этой конструкции крепится резцедержатель и специальные салазки, которые используются для проточки конических поверхностей.

Суппорт перемещается в поперечном и продольном направлении. Верхняя часть именуется салазками и способна передвигаться на 12 см.

Посадочная и присоединительная базы станка. Шпиндель

Шпиндель – это вал, который необходим для крепления обрабатываемой заготовки. Шпиндель имеет отверстия, в котором обрабатываются пруты.

Сама шейка элемента имеет коническую или цилиндрическую форму. Шпиндель обеспечивает точность обработки, он должен обладать долговечностью, надежностью и допустимыми параметрами нагрева.

Передняя бабка

Передняя или шпиндельная бабка — осуществляет основную функцию станка, она передает крутящий момент от электродвигателя.

Шпиндель расположен вол внутренней части данной конструкции. С внешней стороны обоих стеночек расположена ручка коробки скоростей.

Задняя бабка

Еще также называют упорной. Основная функция данного компонента конструкции — фиксация заготовки. Также данная конструкция предназначена для установки различных сверл и других инструментов.

Это магнитная деталь, один из наиболее важных элементов конструкции. Отвечает за торможение оборотов при работе.

Станина

Чугунная основа всей конструкции, к которой крепятся все остальные детали станка. Она изготовлена литьевым способом, что позволяет снижать колебания станка. Справа от кронштейна расположены детали с электрическим оборудованием.

Коробка скоростей

С помощью коробки скоростей устанавливается конкретная частота вращения шпиндельного узла. Сам шпиндель может работать на 24 скоростях. 12 из них регулируются от шестерён станка, а другие 12 – через зубчатую муфту.

Это классический вариант, при помощи которого можно регулировать основные изменения в работе станка.

Коробка подач на 4 рукоятки

В данном случае есть 4 рукоятки, при помощи которых можно осуществлять следующие действия:

• установка типа резьбы и подач;
• регулировка величины резьбы и подач;
• регулировка шага резьбы и подач;
• включение ходового винта и вала.

Коробка передач гитара

Этот компонент служит для передачи движения от коробки скоростей в коробку подач, а также для настройки подач на определенный тип нарезаемой резьбы.

Движение передаётся в зависимости от того, метрическая, дюймовая, модульная или питчевая резьба нарезается на заготовке.

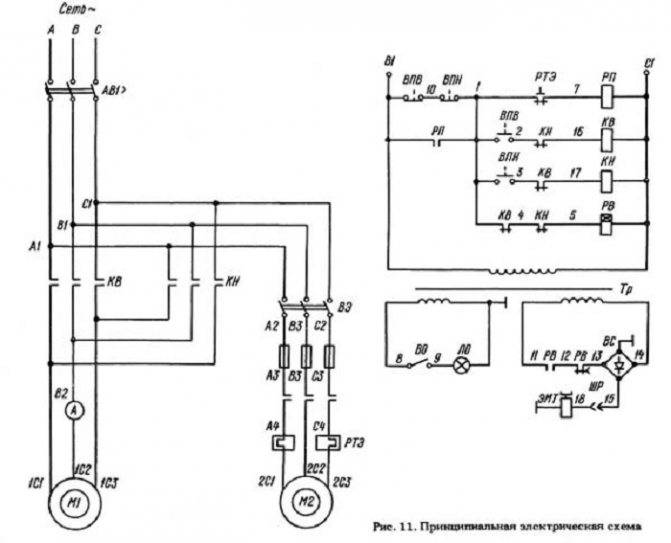

Электрооборудование и электрическая схема станка

Токарный станок 1М61 используется на мелкосерийных производствах уже не первое десятилетие.

Он снабжен всеми необходимыми компонентами, которые обеспечивают его универсальность, а также надежность и долговечность.

Конструкция основных узлов токарно-винторезного станка 1М61

Станина

Станина станка устанавливается на двух тумбах и крепится к ним болтами. Между тумбами расположено корыто, предназначенное для стока охлаждающей жидкости в бачок электронасоса, установленного в правой тумбе. В левой тумбе смонтирован электродвигатель главного привода станка. Станина имеет три равнобокие призматические и одну плоскую направляющие. По двум внешним призмам перемещается суппорт, а на одной (средней) призме с плоской направляющей устанавливается задняя бабка.

Передняя бабка токарно-винторезного станка 1М61

Фото коробки скоростей токарно-винторезного станка 1М61

Фото коробки скоростей токарно-винторезного станка 1М61

Тормозная муфта токарно-винторезного станка 1М61

Фото тормозной муфты токарно-винторезного станка 1М61

Коробка скоростей

Чертеж коробки скоростей токарно-винторезного станка 1М61

Коробка скоростей (рис.

Изменение скорости вращения шпинделя производится рукоятками У1 и У2 (см. рис. 6). Рукоятка У2 имеет два положения: верхнее, соответствующее 12-и ступеням оборотов в диапазоне 16—160 об/мин, и нижнее, соответствующее 12-и ступеням оборотов в диапазоне 200—2000 об/мин.

Трензель (шестерни 28—30) предназначен для реверсирования вращения ходового винта при нарезании левых резьб и управляется рукояткой УЗ.

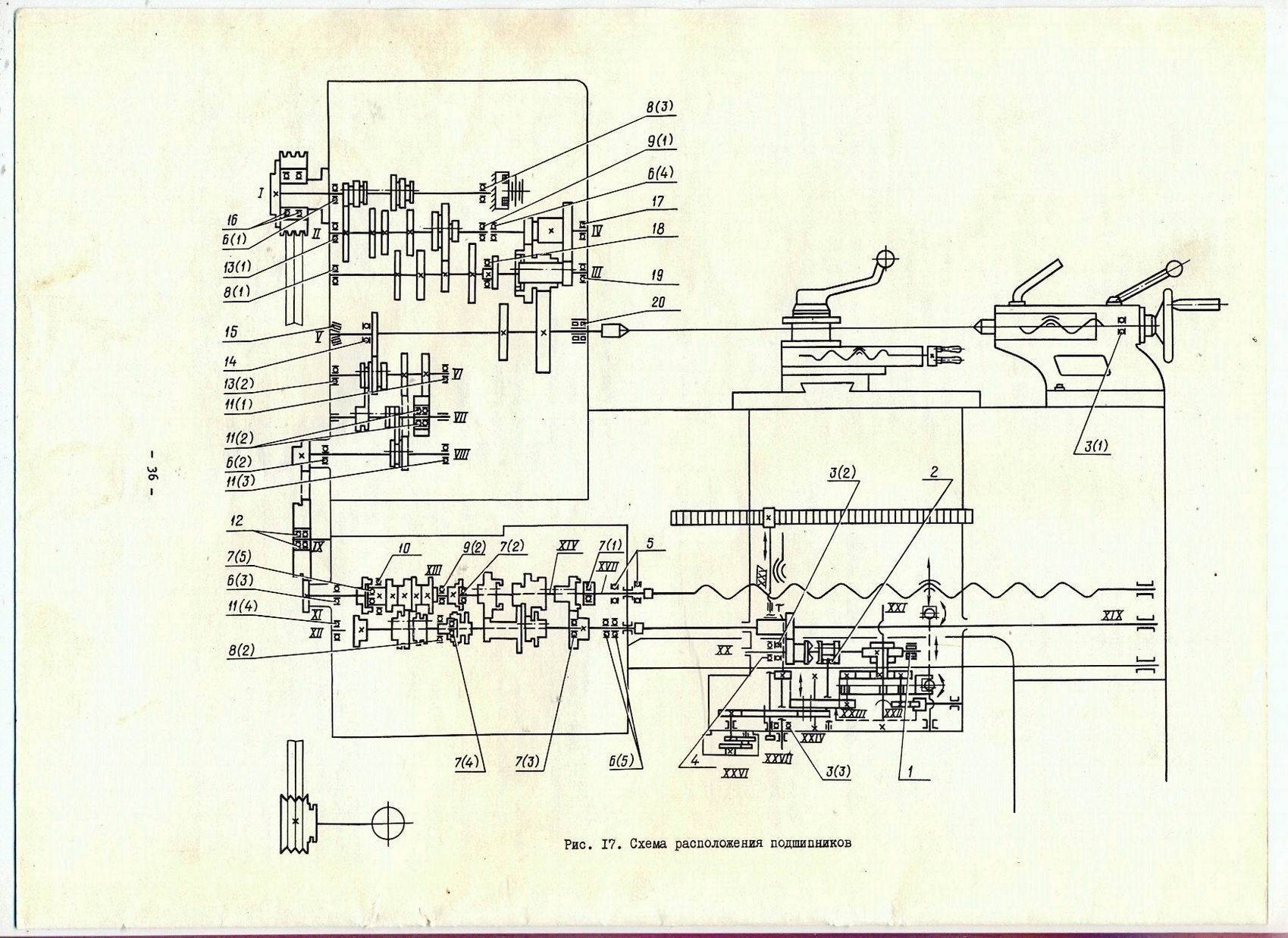

Шпиндель и все валы смонтированы на подшипниках качения. Передняя шейка шпинделя установлена на двухрядном роликовом подшипнике, а задняя — на регулируемом коническом подшипнике.

Люфт шпинделя регулируется гайкой 1. Для устранения радиального люфта шпинделя при износе переднего подшипника следует подтянуть гайку 2 (рис. 8).

Чертеж коробки подач токарно-винторезного станка 1М61

Коробка подач токарно-винторезного станка 1М61 (четыре рукоятки)

Чертеж коробки подач токарно-винторезного станка 1М61

Фото коробки подач токарно-винторезного станка 1М61

Более поздний вариант коробки подач — назначение рукояток:

• Рукоятка установки типа резьбы или подач
• Рукоятка установки величины подачи или резьбы
• Рукоятка установки шага резьбы и подач
• Рукоятка включения ходового винта или ходового вала

Коробка передач (гитара)

Коробка передач служит для передачи движения от коробки скоростей в коробке подач и для настройки подач на тип нарезаемой резьбы.

При нарезании метрических и дюймовых резьб движение передается через шестерни 31, 33 и 35 (см. рис. 6), а при нарезании модульных и питчевых резьб движение передастся через шестерни 32, 33 и 36.

Коробка подач

Коробке подач движение передается от коробки скоростей через гитару (рис. 9)

Увеличенные подачи (шаги) получаются только при низких скоростях шпинделя (16—160 об/мин). Увеличение в 16 раз.

При нарезании метрических и модульных резьб движение передается от вала XI (см. рис. 6) через зубчатую муфту 37а — 376 на ходовой винт XVII.

При нарезании дюймовых и питчевых резьб движение на ходовой винт передается через шестерни 37 и 38.

Для более точных резьб ходовой винт имеет прямое включение, без механизма цепи подач. Это достигается соответствующей наладкой шестерен гитары, поставляемых по особому заказу. Установка величины резьбы осуществляется рукоятками У4 и У5. Установка типа резьбы, включение ходового винта или ходового валика производится при помощи рукоятки У6.

Пример настройки метрической резьбы:

3*/4 • 32/36 • 30/60 • 30/60 • 30/60 • 6 = 0,5 мм

Пример настройки дюймовой резьбы:

25,4 : (3*/4 • 48/41 • 36/32 • 45/42 • 30/60 • 30/60 • 30/60 • 6) = 32

нитки на дюйм.

Примечание. Знаком * обозначено передаточное отношение шестерен от шпинделя до коробки подач, включая гитару.

Прямое включение ходового винта осуществляется установкой рукояток У5 и У6 в положение „Прямое включение ходового винта». При этом во избежание поломки шестерен необходимо сначала установить рукоятку У6, а затем рукоятку; У5

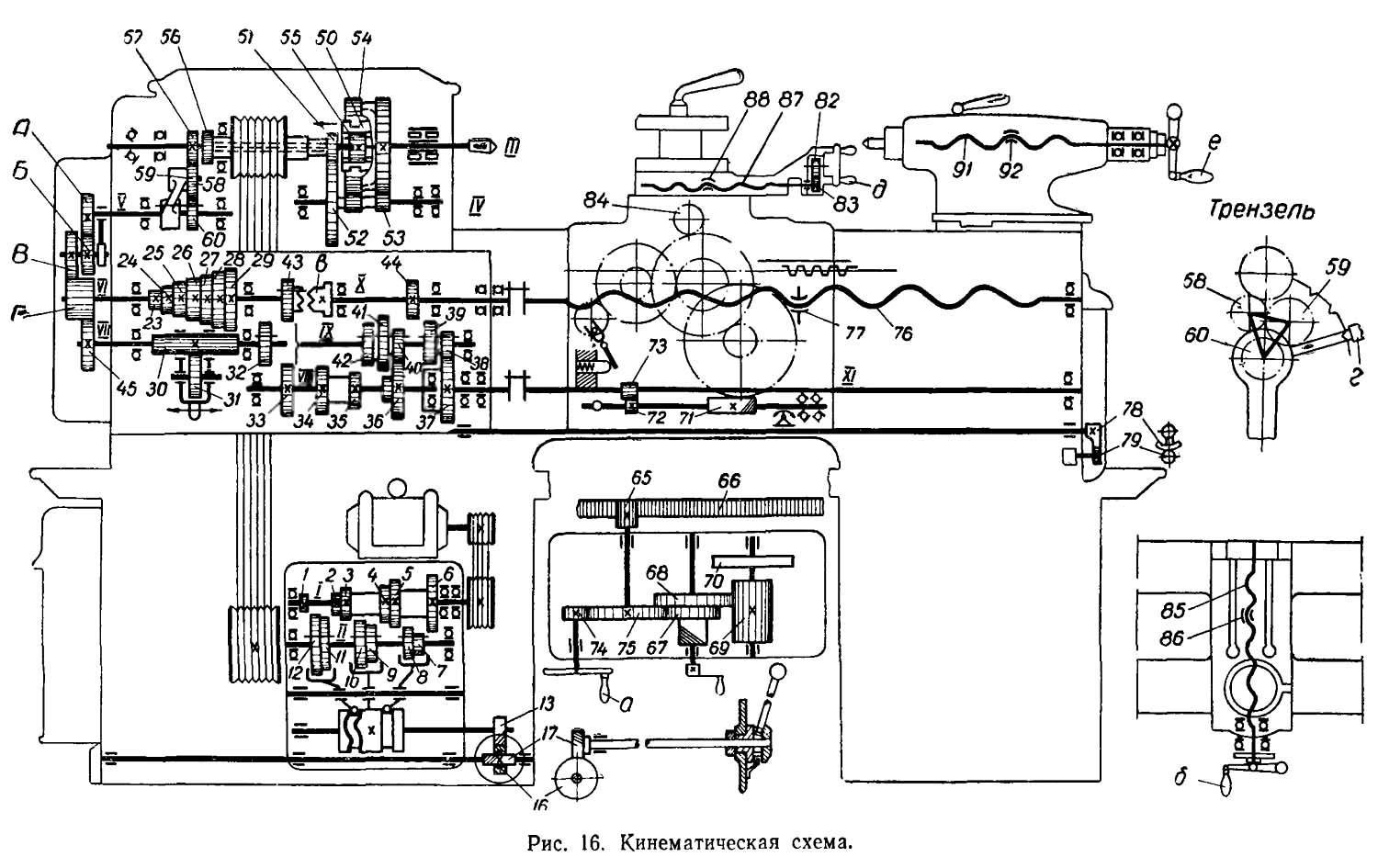

При ремонтных работах, связанных с разборкой коробки подач, следует обращать особое внимание и проверять правильность расположения шестерен согласно кинематической схеме

Чертеж суппорта токарно-винторезного станка 1М61

Фартук токарно-винторезного станка 1М61

Чертеж фартука токарно-винторезного станка 1М61

Фартук (рис. 10) передает движение суппорту от ходового винта или ходового валика. Подачи суппорта при обтачивании осуществляются исключительно при помощи ходового валика ходовой винт применяется только при нарезании резьбы.

Для включения продольной подачи суппорта рукоятку У12 необходимо вытянуть на себя и затем повернуть вправо влево в зависимости от требуемого направления движения суппорта.

Фото фартука токарно-винторезного станка 1М61

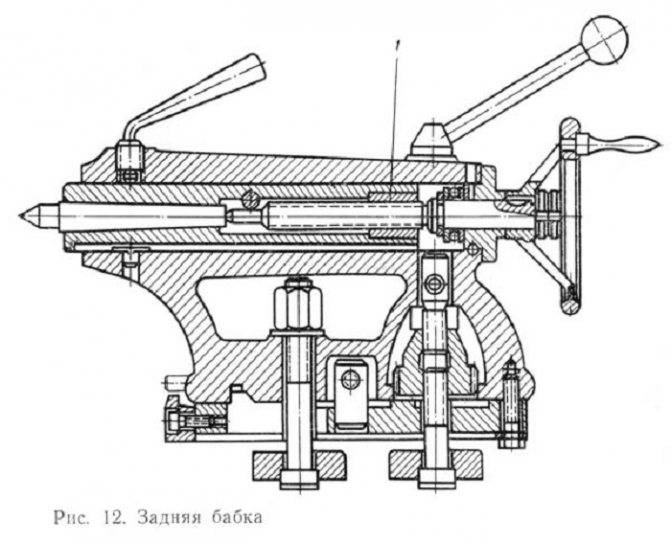

Чертеж задней бабки токарно-винторезного станка 1М61

Технические характеристики универсального токарного станка 1м63мф101

Наименование параметра	1м63ф101	1м63Бф101	1м63Мф101
Основные технические данные станка
Класс точности по ГОСТ 8-82	Н	Н	Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм	630	630	630
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	350	350	350
Высота центров, мм	315	315	315
Наибольшая длина устанавливаемой детали РМЦ, мм	1400	2800	1500
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	320	320	335
Наибольшая длина обработки детали (без перестановки резцовых салазок), мм	1260
Высота резца, установленного в резцедержатель, мм	32	32	32
Наибольшая масса обрабатываемой детали, кг	2000
Шпиндель
Частота прямого/ обратного вращения шпинделя, об/мин	10…125018…1800	10…125018…1800	12,5..160022,4..2240
Количество прямых/ обратных скоростей шпинделя	22/ 11	22/ 11	22/ 11
Диаметр отверстия в шпинделе, мм	70	70	80
Центр в шпинделе по ГОСТ 13214-79	Морзе 6	Морзе 6	Морзе 6
Конец шпинделя по ГОСТ 12593-72	8м	8м	8м
Размер внутреннего конуса шпинделя	Метрический 80	Метрический 80	Метрический 100
Наибольший крутящий момент на шпинделе, кНм			3,3
Торможение шпинделя	есть	есть	есть
Суппорт. Подачи
Наибольшее перемещение продольное/ поперечное, мм	1260/ 400	2520/ 400	1360/ 400
Количество подач продольных/ поперечных/ резцовых салазок	44/ 44/ 44	32/ 32/ 32	32/ 32/ 32
Пределы рабочих подач продольных/ поперечных/ резцовых салазок, мм/об	0,064-1,0250,026-0,380,028-0,34	0,06-1,40,024-0,5180,019-0,434	0,06-1,40,024-0,5180,019-0,434
Пределы увеличенных подач подач продольных/ поперечных/ резцовых салазок, мм/об	1,07-3,20,039..1,180,336..1,0		0,24-5,60,096-2,0720,076-1,736
Пределы/ количество шагов метрических резьб, мм	1-192/ 56	1-224	1-224/ 46
Пределы/ количество шагов дюймовых резьб, ниток/дюйм	24-0,25/ 33	56-0,25	28-0,25/ 31
Пределы/ количество шагов модульных резьб, модуль	0,5-48/ 55	0,5-112	0,25-56/ 37
Пределы/ количество шагов питчевых резьб, питч диаметральный	96-7/8/ 52	112-0,5	112-0,5 /30
Скорость быстрых перемещений продольных/ поперечных, м/мин	4,5/ 1,6	4,5/ 1,6	4,5/ 1,6
Наибольшее усилие резания, допускаемое механизмом подач, кН		2,22	2,22
Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм	1/ 0,05	1/ 0,05	1/ 0,05
Перемещение на оборот лимба при продольном/ поперечном перемещении, мм	300/ 5	300/ 5	300/ 5
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм	220	220	220
Наибольший угол поворота резцовых салазок, град	±90°	±90°	±90°
Цена деления лимба при перемещении резцовых салазок, мм	0,05	0,05	0,05
Перемещение на оборот лимба при при перемещении резцовых салазок, мм	5	5	5
Задняя бабка
Наибольшее перемещение пиноли, мм	240	240	240
Поперечное смещение задней бабки, мм	±10	±10	±10
Конус под центр в пиноли	Морзе 5	Морзе 5	Морзе 5
Устройство цифровой индикации (УЦИ)
Модель УЦИ	Ф5071	Ф5071	Ф5290
Тип датчика	Сельсин БС-155А	Сельсин БС-155А	Сельсин БС-155А
Диапазон измерений перемещения, мм	0,01…9999,99	0,01…9999,99	0,01…9999,99
Дискретность отсчета, мкм	10	10	10
Нестабильность (временный уход) показаний блока совместно с сельсином не превышает, мкм	±2	±2	±2
Масса УЦИ не превышает, кг	8	8	5
Электроборудование станка
Количество электродвигателей на станке	3	3	3
Электродвигатель главного движения, кВт (об/мин)	13 (1460)	15 (1460)	18,5 (1465)
Электродвигатель быстрых перемещений, кВт (об/мин)	1,1 (1400)	1,1 (1400)	1,1 (1400)
Электродвигатель насоса СОЖ, кВт (об/мин)	0,12 (2800)	0,12 (2800)	0,12 (2800)
Габариты и масса станка
Габариты станка (длина, ширина, высота), мм	3530 х 1680 х 1290	4950 х 1780 х 1550	3655 х 1590 х 1420
Масса станка, кг	4300	5620	4400

Список литературы

Станки токарно-винторезные модели 1м63м и 1м63мф101. Руководство по эксплуатации, Тбилиси, 1983

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

Характеристики токарного станка 1М61

• конструктивные нюансы механизма дают возможность обработки изделий длиной до 1 м, а наибольшая длина поверхности обрабатываемой заготовки достигает 65 см;
• высота державки деталей, вставляемых в резцедержку, не должна быть более 2,5 см;
• шпиндель, оборачивающийся при 24 скоростях в прямом и в реверсивном движении. Интервал скоростей варьируется от 12,5 до 1600 об/мин. Диаметр отверстия в нем – 3,5 см, а диаметр изделий составляет 3,2 см;

• за счет специфики конструкции, пиноль способна двигаться на промежутке до 10 см;
• предельный диаметр оттачиваемой заготовки над суппортом составляет 16 см;
• суппорт машины способен двигаться поперек на длину до 20 см, а вдоль – до 60 см;
• предельный диаметр обтачиваемого изделия над станиной – 32 см;
• высота резца – 2,5 см;
• передвижение каретки суппорта – 60 см, салазок – 120 см;
• мощность основного электромотора станка составляет 4 кВт, а охлаждающего электронасоса – 0,12 кВт.

Основной электродвигатель запускается оператором машины с помощью особой рукоятки. Для запуска реверсивного движения при создании резьбы оператору необходимо провернуть эту же ручку из самой высшей в самую низкую точку.

Перед использованием электронасоса требуется узнать определенные данные с указателя степени загруженности. Из паспорта винторезной машины оператор может получить информацию, как верно подбирать шестерни, устанавливать конкретный шаг при осуществлении резьбы. Помимо этого, в нем описывается положение ручек при исполнении задач мастером.

Основные узлы

Основные узлы станка 1м61п:

1. Станина.
2. Коробка передач.
3. Коробка скоростей.
4. Суппорт.
5. Задняя бабка.
6. Коробка подач.
7. Защищающий экран.
8. Узел электрооборудования.
9. Фартук.
10. Охлаждающий механизм.

Станина сделана из чугуна литьевым способом, что повышает устойчивость и отчасти погашает колебания, появляющиеся в процессе работы. Блоки с деталями электрического оборудования располагаются справа от кронштейна. Винторезная машина способна работать с трехфазным током переменного вида при напряжении в 380 вольт.

  Характеристики токарного станка ИЖ-250: паспорт и описание

Помимо машины 1М61, имеется и её разновидность 1М61П. Данные станки сильно схожи друг с другом, но последний механизм имеет большую точность при работе с обрабатываемыми изделиями, что показывает знак «П» в названии машины. Как и 1М61, станок 1М61П используется для токарных работ на заводах с небольшим объёмом производства.

Главные узлы токарно винторезного станка 1М61

Главные узлы станка

1. Базовым узлом станка является станина (1), имеющая наибольшую массу среди других комплектующих конструкций. Она базируется на площадке и крепится болтами. Станина имеет 2 направляющие, — одну формы «ласточкин хвост», а другую направляющую призматической формы. Благодаря таким формам направляющих и регулируемым клиньям, суппорт на станине держится жестко.

1. В левой части токарного станка 1М61 расположена передняя бабка (2). Она установлена таким образом в пазах, что её можно развернуть на несколько градусов, то есть сместить центр относительно оси. Этим при обработке добиваются конфигурации детали с плоским конусом.

1. В передней бабке размещена коробка скоростей (3), а снаружи рычаги управления. С торцевой части передней бабки смонтирована гитара сменных шестерен, на которой меняются шестерни перед нарезанием резьбы. В коробке скоростей размещен шпиндельный узел и посредством соединения определенных шестерен на блоках шпиндель вращается со скоростью от 16 до 2000 об/мин.

В тумбе слева размещен двигатель главного привода токарного станка 1М61 и обеспечивает включение прямого и обратного вращения шпинделя.

1. На станине справа располагается задняя бабка (7). В неё смонтирована пиноль с конусом Морзе 4, туда вставляется различный инструмент:

• сверла;
• метчики;
• плашки;
• центр.

Бабка задняя 1М61перемещается по станине и надежно крепится механическим зажимом. У неё ход пиноли составляет 100 мм и служит она, кроме определенных операций обработки, для поджатия длинной заготовки через вращающийся центр.

1. Посредине станка внизу расположен фартук (4). Через него проходит вал и винт. Вал служит для ускоренного перемещения суппорта, а винт для нарезания резьбы.

1. Над фартуком расположен суппорт (6), на нем крепится резцедержатель и салазки для протачивания конических поверхностей

1. Слева на передней бабке смонтирована коробка подач (5), а на ней рычаги и переключатели подач.

1. За станком расположен электрический шкаф (8), на нем смонтировано управление в виде автоматов.

1. Внизу станка в поддоне смонтирован для воды насос и там же внизу в корыто налита смазывающе-охлаждающая жидкость (с о ж).

1. Экран (9) предохраняет токаря от стружки и жидкости, которая разбрызгивается в процессе работы.

Таблица настройки станка для нарезания резьб

Нарезка производится плашками, метчиками и резцами. Рассмотрим нарезание резцами.

Чтобы нарезать необходимую резьбу по металлу, нужно так установить шестерни в коробке подач и в коробке скоростей, чтобы резец в резцедержателе прорезал профиль за один оборот шпинделя. Для этого на коробке скоростей и коробке подач устанавливаем соответствующую подачу и обороты по таблице, представленную выше.

Резьбовые резцы затачивать нужно с учетом материала обрабатываемой заготовки.

Верхняя часть резца (передний угол) может быть от 0 до -15 градусов, в зависимости от материала, чем мягче материал, тем угол может быть больше. Если резьба нарезается на заготовке из обычной углеродистой стали, то угол должен быть 0 градусов. А если из легированной стали, то угол делается отрицательным до 10 градусов.

Резьбовой резец должен формировать профиль, поэтому его угол должен соответствовать резьбе. Виды её представлены на верхней таблице, которой можно воспользоваться при заточке тех или иных резцов.

Задний угол не должен мешать при нарезке и поэтому делается одинаковым с двух сторон, или чуть меньше. Например, у профиля угол составляет 4 градуса, то задний угол у резца должен быть 3,5-3,8 градуса.

Строение станка и система управления

В целом станок делится на 10 ключевых узлов:

• Станина.
• Коробка скоростей.
• Коробка передач.
• Коробка подач.
• Фартук.
• Суппорт.
• Зад. бабка.
• Узел электрооборудования.
• Защитный экран.
• Система охлаждения.

Управление механизмами станка осуществляется посредством целого ряда рабочих органов. Пиноль приводится в движение при помощи маховика. Этот механизм можно фиксировать при помощи специально сконструированного упора, который находится в задней бабке. Последняя закрепляется на станине посредством соответствующей ручки.

В конструкции устройства предусмотрено наличие специального рычага, который обеспечивает фиксацию станковой каретки в ходе выполнения робот на торце заготовок.

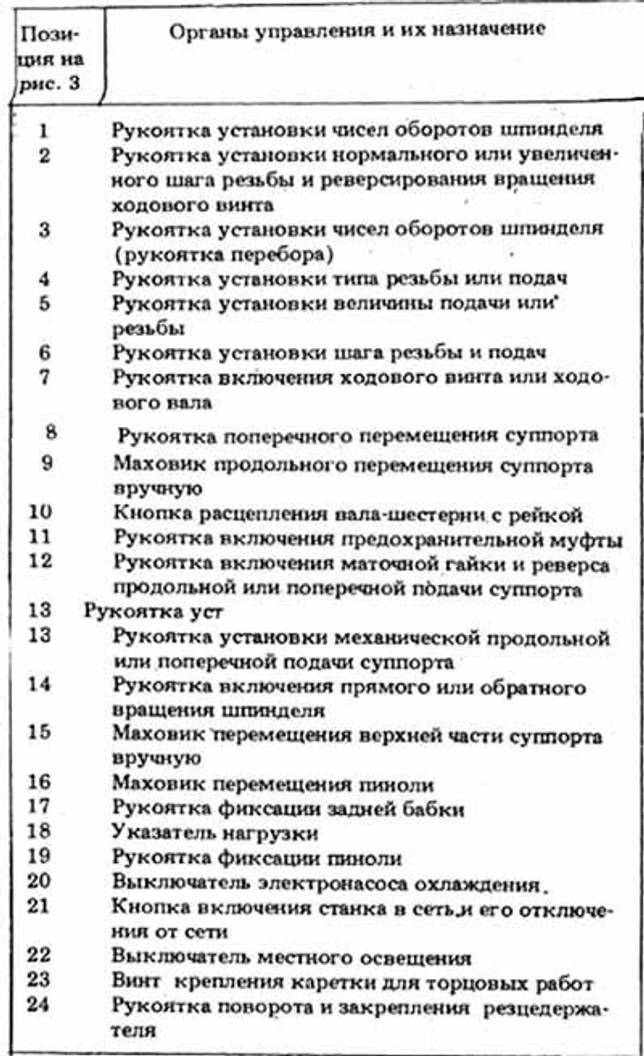

Благодаря наличию более двух десятков органов управления, оператор данного устройства может выполнять следующие функции:

• Устанавливать интервал вращения шпинделя, активировать прямое и обратное движение узла со шпинделем.
• Выбирать необходимый тип резьбы.
• Активировать ходовой винт.
• При необходимости включать и выключать муфту предохранения.
• Приводить движение суппорта.
• Регулировать параметры подачи.
• Активировать обратное вращение ходового винта, задавать необходимые параметры резьбы.

Кроме того, схема управления станком позволяет в необходимый момент подавать на рабочие узлы охлаждающую жидкость, сцеплять и расцеплять рейку, нарезающую резьбу, менять и закреплять положение головки резца, освещать рабочий участок станка. На устройстве также есть указатель уровня нагрузки.

Стоит отдельно рассказать о коробке подач и коробке изменения скоростей, об электрооборудовании станка.

Коробка подач. С ее помощью оператор может задавать необходимые параметры при создании резьбы. В инструкции к устройству предоставлена информация не только, по габаритам заготовок, но и о том, какая подача лучше всего подойдет для выполнения той, или иной функции.

Отсюда оператор может узнать о правильном подборе шестерней, установке необходимого шага при создании резьбы. Кроме того, в паспорте указано положение рукояток при выполнении нужных мастеру функций.

Видео: токарный станок 1м61.

Коробка скоростей. Предназначена для выбора интервала вращения шпинделя. Ее строение включает в себя:

• электрический двигатель;
• систему передач;
• набор зубчатых колес.

Общее количество скоростей для шпинделя на данном устройстве – 24. При этом 12 скоростей оператор выбирает непосредственно через муфту, а еще 12 – через шестерни перебора. Управление коробкой оператор осуществляет при помощи 3 ручек:

• Для переключения шестеренок.
• Для включения перебора и муфты.
• Для перемены хода вращения винта (используют при создании резьбы).

Электрическое оборудование устройства. Блоки с элементами электрооборудования находятся с правой стороны от кронштейна ходового винта. Станок рассчитан на работу с трехфазным током переменного типа, с напряжением в 38ОВ. Предвиделись также модификации станка с электрическим оборудованием, ориентированным на работу с 220В и 440В.

Мощность основного электродвигателя – 4кВТ.

Мощность насоса для охлаждения – 0,12кВт.

Главный электродвигатель приводится в действие при помощи специальной ручки. Для включения обратного движения при нарезании резьбы, оператор должен передвинуть эту же рукоятку с максимального верхнего в максимальное нижнее положение. Перед применением охлаждающего насоса, необходимо получить соответствующую информацию с указателя уровня нагрузки.

Кроме токарно-винторезного станка 1м61, существует и его модификация 1м61п. Эти устройства очень похожи между собой, но последний станок обладает повышенной точность при работе с заготовками, о чем свидетельствует буква «п» в маркировке станка. Как и 1м61, устройство 1м61П применяется для токарных работ в условиях малых производственных оборотов.

Republished by Blog Post Promoter

Заключение

Первичная и текущая регулировка – операции, которые играют важную роль для стабильной работы всех составляющих, механизмов. Для каждой детали при этом используется отдельный инструмент, позволяющий добиться наилучших результатов. Остаётся только решить, какие параметры будут актуальными при той или иной ситуации.

Читать также:  Схему импульсного зарядного для авто

Станки серии 1E61M до сих пор пользуются спросом не только у частных мастеров, но и на различных предприятиях. Это классический вариант, сохраняющий актуальность даже при появлении более современных аналогов. Учитывается и стоимость установки, которая остаётся доступной по всем параметрам.
