Кинематика станка 1516
Кинематическая схема станка выполнена так, что обеспечивает требуемые скорости вращения стола и подачи рабочих органов. Использование, электромуфт позволяет изменять скорости не останавливая станка.
Для облегчения проведения ремонта коробку скоростей сконструировали так, что плоскость ее разъема параллельна осям валов. Установить максимальную скорость вращения стола невозможно. Регулировка производится ступенчато, в несколько этапов.
Коробка скоростей оборудована тормозами для эффективного торможения стола.
Кинематическая схема станка 1516
Вращение на планшайбу снимается с коробки скоростей проходя по цилиндрической и конической парам колес, а затем на колесо планшайбы. Легкость вращения обеспечивают пара подшипников.
Коробки, обеспечивающие подачи инструментов, согласованы с коробкой скоростей посредством шлицевого вала. Зубчатые колоса не перемещаются по валам. Передача вращения происходит при включении электромуфт. Ускоренное перемещение обеспечивается благодаря отдельному электродвигателю.
Привод поперечины обеспечивают две винтовые пары. Для безопасности она вручную фиксируется. Схема управления двигателем поперечины обеспечивает его реверс для согласования параллельности с рабочей поверхностью. Сдвиг на 1 зуб обеспечивает перемещение на 0,005 мм.
Смена позиций револьверной головки происходит за счет вращения вала, на котором смонтированы гильза головки, червяк и тормозная муфта. После поворота на 72 (1/5 часть окружности) упор включает микропереключатель и происходит зажим, вал вращается в обратную сторону.
В инструкции по эксплуатации можно ознакомиться с методами безопасной работы на станке, сроках обслуживания, точках смазки и ее периодичности, требованиях к установке и транспортировке и многое другое.
Источник
Техника безопасности при работе
Крупногабаритный токарный станок 1516 является объектом опасности при нарушении правил эксплуатации. Поэтому допускаются к работе с ним только лица, прошедшие соответствующее обучение и имеющие квалификацию
Важно соблюдать основы техники безопасности:
- работать необходимо строго в специальной одежде и обуви;
- волосы убрать под головной убор, нельзя, чтобы были свисающие края одежды;
- на холостом ходу изначально нужно проверить работу органов управления, а также исправность системы смазки и охлаждения;
- перед началом работы убедиться, что станок заземлен;
- запрещено подходить к оборудованию в состоянии алкогольного, наркотического опьянения, а также под воздействием медикаментов.
Для безопасности обязательно проверить исправное состояние режима фиксации рычагов включения и выключения, чтобы исключить самопроизвольное переключение с холостого хода на рабочий.
Карусельно-токарный станок 1516 является одним из надежнейших вариантов токарного оборудования, предназначенного для обработки крупногабаритных заготовок из черного и цветного металлов, а также различных сплавов. Агрегат предусматривает возможность выполнения самых разных операций, поэтому считается универсальным станком и пользуется популярностью среди цеховщиков. Основное преимущество в возможности обрабатывать детали весом до 6 тонн.
Источник
Основные преимущества
Токарно-карусельный станок 1516 и его модификации выпускаются уже почти пятьдесят лет. Это модель до сих пор не утратила свою популярность и широко используется как на производственных предприятиях постсоветского пространства, так и в дальнем зарубежье.
Надежность конструкции и выдающиеся технические характеристики обеспечивают токарно-карусельному станку 1516 ряд заметные преимущества перед другими видами токарного оборудования. Среди них можно отметить:
- массивные литые стойка и корпус стола, обеспечивающие жесткость и виброустойчивость станка даже при обработке на предельных режимах,
- широкий диапазон регулировки скоростей перемещения инструмента,
- наличие пятипозиционной револьверной головки в базовой комплектации,
- удобство загрузки и центровки крупногабаритных заготовок,
- низкая трудоемкость и удобство монтажа — станок поставляется в виде крупных сборочных единиц,
- невысокая цена для станка такого габарита и таких технологических возможностей.
Помимо этого, станок 1516 славится простой конструкции, надежностью и долговечностью в эксплуатации. Его ремонт не требует каких-либо особых навыков и знаний и поэтому вполне по силам ремонтному персоналу предприятия.
Габарит рабочего пространства
Рабочее пространство токарно-карусельный станок 1516 — это одна из важнейших его характеристик. Оно определяется максимальными габаритами обрабатываемой заготовки и диапазоном перемещений суппортов и поперечины, от которых зависит позиционирование инструмента во время точения.
Максимальные габариты заготовки в горизонтальной и вертикальной плоскостях:
- предельный диаметр — 1600 мм,
- предельная высота — 1000 мм.
Пределы хода вертикального суппорта:
- по вертикали — 700 мм,
- по горизонтали — 950 мм.
Пределы хода бокового суппорта:
- по вертикали — 1000 мм,
- по горизонтали — 630 мм.
Наибольшее перемещение поперечины по вертикали — 660 мм.

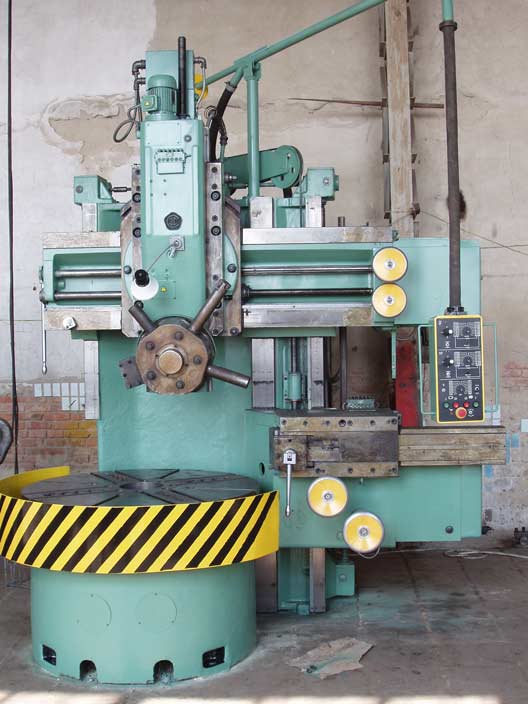

Токарно-карусельный станок 1516
Станок токарно-карусельный 1516 прредназначен для обработки разнообразных изделий из черных и цветных металлов.
На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей, сверление, зенкерование и развертывание отверстий, а также получистовое и чистовое обтачивание плоских торцевых поверхностей.
Станок имеет два суппорта: вертикальный с пятипозиционной револьверной головкой с автоматическим поворотом и фиксацией на каждой позиции и горизонтальный (боковой) с четырехпозиционным резцедержателем.
Технологические возможности станка значительно расширяются с помощью поставляемых по особому заказу самоцентрирующей планшайбы, приспособлений ( для резьбонарезания, обработки конических поверхностей, обтачивания фасонных поверхностей тел вращения по копиру, обработки деталей по упорам) и устройства для обработки с охлаждением.
Электрооборудование
Электрооборудование станка 1516 представлено электродвигателями, управляющими органами и предохранительными выключателями.
Схема питания станка 1516
Для работы станка и его управления используются токи с различным напряжением. Так, напряжение в общей сети питания 380 В. Катушки на магнитных пускателях используют напряжение 110 В переменного тока. Муфты, находящиеся в коробках скоростей и подач, а также местное освещение организованно на 24 В. Шаговый искатель использует напряжение в 36 и 90 В.
Описание электросхемы станка 1516. На нем установлены двигатели роторы которых короткозамкнутые и осуществляющие: главное движение на станке, подачи инструментов, а также поперечины и смазочной системы.
Электрическая схема управления приводами представлена фото. Управляющая аппаратура расположена в нише станины. Управляется станок при помощи пульта.
Электросхема приводов станка 1516
Технические характеристики
Универсальность станка и количество технологических операций, которые на нем можно производить, напрямую зависят от технических характеристик оборудования. Рассматриваемый токарно-карусельный агрегат относится к станкам нормального класса точности. Технические характеристики агрегата:
- максимальный диаметр обрабатываемой заготовки – 160 см;
- наибольшая высота заготовки, которую можно обрабатывать – 1 метр;
- диапазон вращения планшайбы – 1–250 об/мин;
- бесступенчатая регулировка частоты вращения планшайбы;
- частота вращения планшайбы имеет 2 ступени;
- электродвигатель имеет мощность 55 кВт;
- поперечина перемещается со скоростью 45 м/мин;
- движение суппорта по горизонтали 95 см;
- движение ползуна суппорта в вертикальном направлении – 70 см;
- количество позиций у револьверной головки – 5;
- расстояние хода поперечины 65 см;
- резцедержатель имеет 4 позиции;
- у суппорта 18 подач;
- пределы подач суппорта в диапазоне 0.03–12.5 мм/об;
- максимальный крутящий момент, допустимый по технической документации – 25 кНм.
Также опционально на станок устанавливается система охлаждения, модуль для нарезания резьбы, а также для обточки криволинейных поверхностей. Такие дополнительные инструменты и механизмы способны значительно ускорить работу станка и повысить его производительность.
Общие сведения
Изготавливает станки карусельные модели 1516 станкостроительный завод в Краснодаре имени Седина.
Токарно-карусельный станок 1516 – это станок, использующийся на производствах с небольшим количеством выпускаемых деталей. На нем проводят обработку заготовок резанием из металлов и сплавов.
Исполнение станка – одностоечное. Для расширения площади обработки плоскостей модель оснащена двумя суппортами. Один вертикальный. На нем закреплена револьверная головка на пять позиций. Смена инструмента, отжим и зажим проходят в полуавтоматическом режиме. Второй суппорт — горизонтальный. На нем закреплен резцедержатель на 4 инструмента.
Возможности у станка 1516 позволяют проводить следующие виды обработки на деталях, имеющих цилиндрическую форму:
- точение снаружи и изнутри (прямое, коническое);
- растачивание снаружи и изнутри (прямое, коническое);
- точение торцов любым их суппортов.
Для расширения технологических операций на токарно-карусельные станки, согласовывая с заказчиком, дополнительно оснащается приспособлениями, производящими для:
Назначение и область применения, паспорт
Токарно-карусельный станок универсального назначения 1516 способен обрабатывать заготовки из черных и цветных металлов, а основные технические характеристики и параметры соответствуют ГОСТ 44–93. Помимо, применения на отечественных предприятиях станок экспортировался в десятки стран мира.
Одностоечное исполнение с наличием планшайбы внизу и двух суппортов вверху помогает снизить нагрузку при работе на все основные узлы станка. Суппорты вертикальный и горизонтальный допускают выполнение следующих операций на станке:
- расточка отверстий;
- торцевание;
- фрезеровка;
- шлифование;
- сверление отверстий различного диаметра;
- точение поверхностей цилиндрического и конического плана;
- нарезка резьбы;
- при помощи специнструмента создание криволинейных поверхностей.
Для некоторых операций потребуется дополнительно оснащение станка. Работает оборудование с литьем, прокатом и поковками.
Расположение составных частей
Опорная конструкция всего станка, на которой крепятся все основные узлы агрегата, в том числе и корпус – крупная тяжелая пустотелая литая станина. Закреплять станок необходимо на мощный слой фундамента, который исключит лишнюю вибрацию и позволит выдержать вес агрегата.
Плоские направляющие расположен с фронтальной стороны станины. По этим конструкциям передвигается суппорт и поперечина. Редуктор главного привода расположен с другой стороны станины. Устройства для перемещения поперечины расположены на верхней части станины.
На корпусе стола расположен узел всей вращательной системы. В его основу входят:
- Планшайба. Во время рабочего процесса опирается на круговые направляющие, которые расположены в верхней части корпуса. На лицевой части планшайбы расположены пазы Т-образного типа. К ним крепится обрабатываемая заготовка при помощи дополнительной оснастки. Сама планшайба имеет встроенный механизм зажима заготовки. Качество обработки и безопасность всего рабочего процесса зависят именно от этого модуля.
- Шпиндель. Верхней частью закреплен в центр планшайбы. Снизу упирается в радиально-упорный подшипник. Функция – передавать, главное движение от привода.
- Привод планшайбы предназначен для передачи, для сообщения движения шпинделю.
Для вертикальной компоновки станочных частей существует стойка с поперечиной. Производитель предусмотрел аварийные ситуации, поэтому стойка выполнена с запасом прочности.
По стойкам перемещается траверса с двумя суппортами, которую легко зафиксировать в нужном положении. Один из суппортов – револьверный, а второй – расточный. На револьверном расположена каретка и ползун с револьверной головкой. На втором суппорте – ползун с резцедержателем.
Составные части
Составные части станка 1516
Компоновка станка классическое для одностоечных станков карусельного типа. В его составе находятся следующие части:
- планшайба;
- защитный кожух;
- узел вертикальный (суппорт);
- пульт управления (для удобства размещен на подвесе);
- противовес пульта;
- поперечина;
- привод поперечины;
- станина;
- ручной привод вертикального узла;
- коробка подач вертикального суппорта;
- коробка скоростей;
- кожух ременной передачи;
- привод подачей;
- станция смазки;
- узел горизонтальный (суппорт);
- коробка, образующая подачи для бокового суппорта.
Технические параметры и характеристики
Токарно-карусельный станок 1516 технические характеристики, которого отражают следующие параметры:
- максимально допустимый размер детали – 1600 мм;
- допустимый размер высоты детали во время обработки – 1000 мм;
- допустимый вес детали, устанавливаемой на планшайбу – 6300 кг;
- планшайба, размер для установки детали – 1400 мм;
- количество переключаемых скоростей – 18;
- с какими скоростями вращается стол – min 5 мин-1, max 250 мин-1;
- количество подач для каждого суппорта – 18;
- диапазон подач – 0,03-12,5 мм/об;
- усилие резания, max – 44100 Н;
- диапазон установочных скоростей – min 5 мм/мин, max 1800 мм/мин.
https://youtube.com/watch?v=glJwwRPD-p8
Суппорт вертикальный
- длина смещения по горизонтали – 950 мм;
- длина смещения по вертикали – 700 мм;
- угол смещения — 45;
- отверстия под инструмент – 70Н7 мм;
- габариты державки, ШхВ – 25х40 мм.
Поперечина
- длина перемещения – 660 мм;
- скорость движения – 400 мм/мин;
- блокировка перемещений – Есть;
- выключатели безопасности (конечники) – Есть.
Параметры электрических элементов
- питающая сеть, ток — трехфазный переменный;
- мощность электродвигателей:
- главного — 30000 Вт;
- суппорта — 3000 Вт;
- поперечины — 2000 Вт;
- станции смазки — 800 Вт.

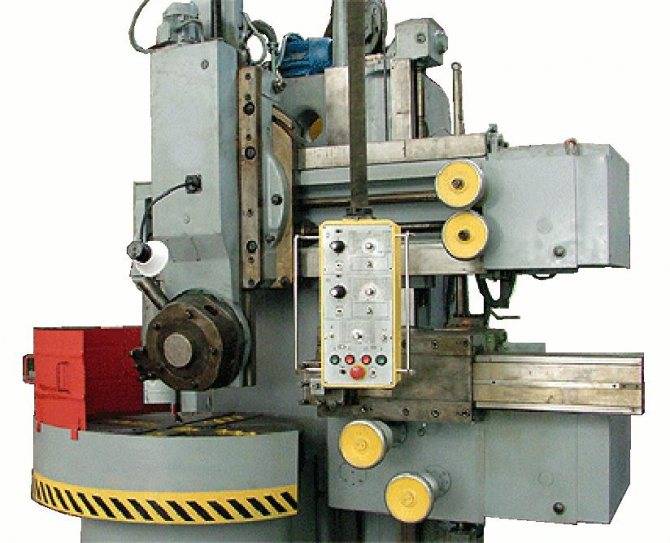

Станок токарно-карусельный одностоечный 1512. Назначение и область применения
Одностоечный токарно-карусельный станок модели 1512 является универсальным станком и предназначен для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.
Модель 1512 является наиболее распространенной среди токарно-карусельных станков на территории бывшего СССР. Станок позволяет производить токарную обработку деталей диаметром до 1250 мм, высотой до 1 метра и массой до 3200 кг. Станок экспортировался во многие страны мира.
Конструкция станка 1512 унифицирована с конструкцией станка модели 1516 и отличается только размерами план-шайбы и мощностью электродвигателя.
На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей — как внутренних, так и наружных, сверление, зенкерование и развертывание центральных отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.
Станок имеет два суппорта:
- вертикальный с пятипозиционной револьверной головкой с автоматическим поворотом и фиксацией на каждой позиции
- горизонтальный (боковой) с четырехпозиционным резцедержателем
Технологические возможности станка значительно расширяются с помощью поставляемых по особому заказу самоцентрирующей планшайбы, приспособлений (для резьбонарезания, обработки конических поверхностей, обтачивания фасонных поверхностей тел вращения по копиру, обработки деталей по упорам) и устройства для обработки с охлаждением.
На станках можно производить следующие операции:
- обтачивание цилиндрических и конических поверхностей;
- растачивание цилиндрических и конических поверхностей;
- обтачивание плоских торцовых поверхностей вертикальным и боковым суппортами.
Кроме того, вертикальным суппортом можно производить обтачивание плоских торцовых поверхностей с поддержанием ступенчато-постоянной скорости резания на чистовых и получистовых режимах; сверление, зенкерование и развертывание; прорезание канавок и отрезку.
При применении специальных приспособлений и устройств, которые поставляются вместе со станками по особому заказу за отдельную плату, на станках можно производить:
- обработку деталей по заданным размерам (по упорам);
- нарезание резьб, обтачивание и растачивание конических поверхностей;
- обработку фасонных поверхностей тел вращения по копиру (электрокопировальное устройство);
- обработку деталей с охлаждением.
В обычном исполнении станки поставляются с вертикальным револьверным суппортом, имеющим механический поворот и зажим револьверной головки, и боковым суппортом.
Помимо этого, по особому заказу за отдельную плату может быть поставлен станок с самоцентрирующей планшайбой с ручным зажимом изделия.
На станке одновременно могут быть смонтированы все приспособления, за исключением охлаждения, которое не может быть установлено одновременно с самоцентрирующей планшайбой.
В связи с тем, что установка приспособлений требует значительных изменений и доработок в станке, заказы на изготовление приспособлений к ранее поставленным станкам не могут быть выполнены. Приспособления поставляются только вместе со станком.
Значительная мощность электродвигателя главного привода, высокая жесткость базовых деталей и достаточная прочность всех элементов кинематической цепи в сочетании с широкими диапазонами регулирования чисел оборотов планшайбы и величин подач позволяют вести на станках высокопроизводительную работу на скоростных режимах резания.
Основные технические характеристики токарно-винторезного станка 1512
Изготовитель — Краснодарский станкостроительный завод имени Седина.
Основные параметры станка — в соответствии с ГОСТ 44-93. Станки токарно-карусельные. Основные параметры и размеры. Нормы точности и жесткости.
Класс точности станков Н по ГОСТ 8—77.
Наибольший диаметр обрабатываемой заготовки — Ø 1250 мм
Наибольшая высота обрабатываемой заготовки — Ø 1000 мм
Диаметр планшайбы — Ø 1120 мм
Наибольший вес обрабатываемой заготовки — 3200 кг
Частота вращения план-шайбы — 5..250 об/мин, 18 ступеней
Мощность электродвигателя — 30 кВт
Вес станка полный — 16,5 т
Модификации станка токарно-карусельный одностоечный 1512
1512.000, 1512-1, 1512-2, 1512.300, 1512.400 — станок токарно-карусельный универсальный одностоечный
1512Ф1, 1512ПФ1, 1512Ф1.041, 1512Ф1.300, 1512Ф1.323, 1512Ф1.400, 1512Ф1.423 — станок токарно-карусельный с УЦИ — устройством цифровой индикации
1512Ф2, 1512Ф3, 1512Ф3.271, 1512Ф3.471, 1512МФ4 — станок токарно-карусельный с УЧПУ — устройством числового программного управления
Технические характеристики
Универсальность станка и количество технологических операций, которые на нем можно производить, напрямую зависят от технических характеристик оборудования. Рассматриваемый токарно-карусельный агрегат относится к станкам нормального класса точности. Технические характеристики агрегата:
- максимальный диаметр обрабатываемой заготовки – 160 см;
- наибольшая высота заготовки, которую можно обрабатывать – 1 метр;
- диапазон вращения планшайбы – 1–250 об/мин;
- бесступенчатая регулировка частоты вращения планшайбы;
- частота вращения планшайбы имеет 2 ступени;
- электродвигатель имеет мощность 55 кВт;
- поперечина перемещается со скоростью 45 м/мин;
- движение суппорта по горизонтали 95 см;
- движение ползуна суппорта в вертикальном направлении – 70 см;
- количество позиций у револьверной головки – 5;
- расстояние хода поперечины 65 см;
- резцедержатель имеет 4 позиции;
- у суппорта 18 подач;
- пределы подач суппорта в диапазоне 0.03–12.5 мм/об;
- максимальный крутящий момент, допустимый по технической документации – 25 кНм.
Также опционально на станок устанавливается система охлаждения, модуль для нарезания резьбы, а также для обточки криволинейных поверхностей. Такие дополнительные инструменты и механизмы способны значительно ускорить работу станка и повысить его производительность.
Станок 1516. Токарно-карусельный. Технические характеристики
Технические характеристики станка 1516Ф1 это основной показатель пригодности станка к выполнению определенных работ на станке. Для токарно-карусельных станков основными характеристиками является:
- Наибольший диаметр обрабатываемого изделия
- Наибольшая высота обрабатываемого изделия
- Наибольший вес обрабатываемой заготовки
- Число оборотов планшайбы в минуту

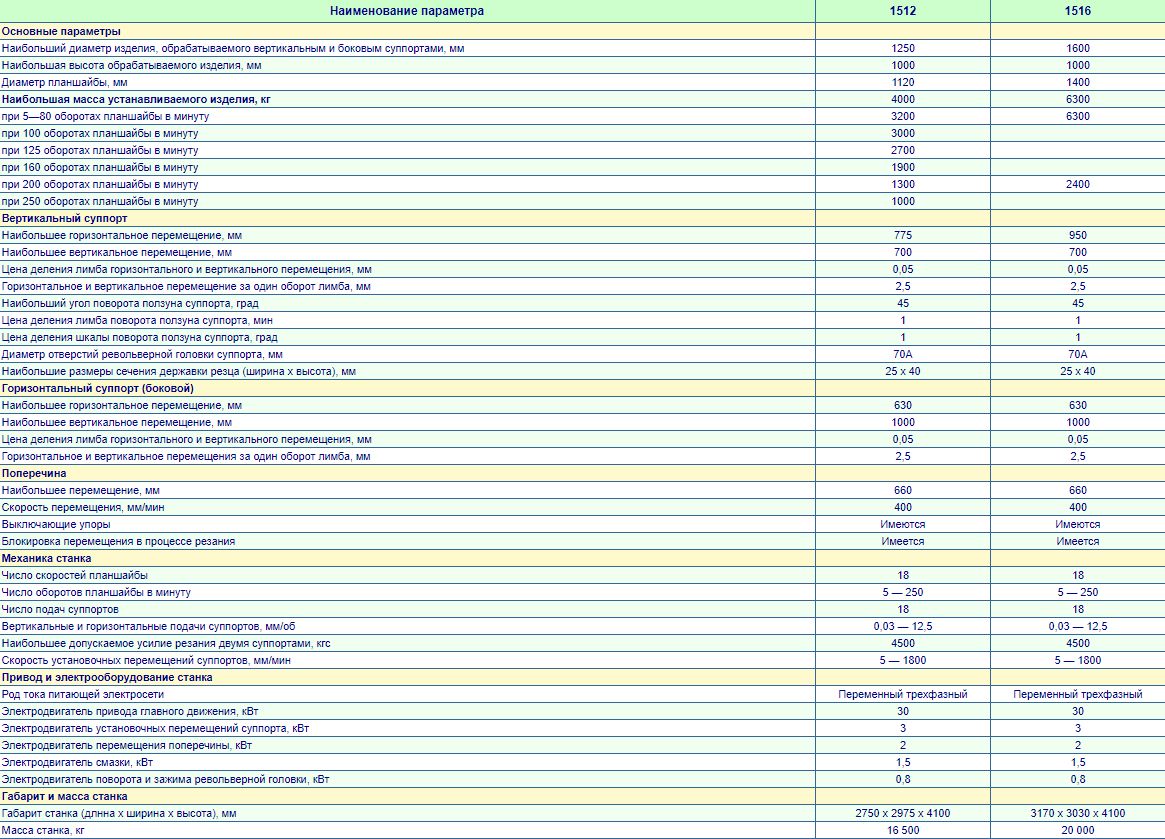

Ниже приводится таблица с техническими характеристиками токарно-карусельного станка 1516. Более подробно технические характеристики станка можно посмотреть в паспорте станка 1516, скачать который можно ниже.
Источник
Расположение составных частей
Опорная конструкция всего станка, на которой крепятся все основные узлы агрегата, в том числе и корпус – крупная тяжелая пустотелая литая станина. Закреплять станок необходимо на мощный слой фундамента, который исключит лишнюю вибрацию и позволит выдержать вес агрегата.
Плоские направляющие расположен с фронтальной стороны станины. По этим конструкциям передвигается суппорт и поперечина. Редуктор главного привода расположен с другой стороны станины. Устройства для перемещения поперечины расположены на верхней части станины.
На корпусе стола расположен узел всей вращательной системы. В его основу входят:
- Планшайба. Во время рабочего процесса опирается на круговые направляющие, которые расположены в верхней части корпуса. На лицевой части планшайбы расположены пазы Т-образного типа. К ним крепится обрабатываемая заготовка при помощи дополнительной оснастки. Сама планшайба имеет встроенный механизм зажима заготовки. Качество обработки и безопасность всего рабочего процесса зависят именно от этого модуля.
- Шпиндель. Верхней частью закреплен в центр планшайбы. Снизу упирается в радиально-упорный подшипник. Функция – передавать, главное движение от привода.
- Привод планшайбы предназначен для передачи, для сообщения движения шпинделю.
Для вертикальной компоновки станочных частей существует стойка с поперечиной. Производитель предусмотрел аварийные ситуации, поэтому стойка выполнена с запасом прочности.
По стойкам перемещается траверса с двумя суппортами, которую легко зафиксировать в нужном положении. Один из суппортов – револьверный, а второй – расточный. На револьверном расположена каретка и ползун с револьверной головкой. На втором суппорте – ползун с резцедержателем.
Назначение и область применения, паспорт
Токарно-карусельный станок универсального назначения 1516 способен обрабатывать заготовки из черных и цветных металлов, а основные технические характеристики и параметры соответствуют ГОСТ 44–93. Помимо, применения на отечественных предприятиях станок экспортировался в десятки стран мира.
Одностоечное исполнение с наличием планшайбы внизу и двух суппортов вверху помогает снизить нагрузку при работе на все основные узлы станка. Суппорты вертикальный и горизонтальный допускают выполнение следующих операций на станке:
- расточка отверстий;
- торцевание;
- фрезеровка;
- шлифование;
- сверление отверстий различного диаметра;
- точение поверхностей цилиндрического и конического плана;
- нарезка резьбы;
- при помощи специнструмента создание криволинейных поверхностей.
Для некоторых операций потребуется дополнительно оснащение станка. Работает оборудование с литьем, прокатом и поковками.
Техника безопасности при работе
Крупногабаритный токарный станок 1516 является объектом опасности при нарушении правил эксплуатации. Поэтому допускаются к работе с ним только лица, прошедшие соответствующее обучение и имеющие квалификацию
Важно соблюдать основы техники безопасности:
- работать необходимо строго в специальной одежде и обуви;
- волосы убрать под головной убор, нельзя, чтобы были свисающие края одежды;
- на холостом ходу изначально нужно проверить работу органов управления, а также исправность системы смазки и охлаждения;
- перед началом работы убедиться, что станок заземлен;
- запрещено подходить к оборудованию в состоянии алкогольного, наркотического опьянения, а также под воздействием медикаментов.
Для безопасности обязательно проверить исправное состояние режима фиксации рычагов включения и выключения, чтобы исключить самопроизвольное переключение с холостого хода на рабочий.

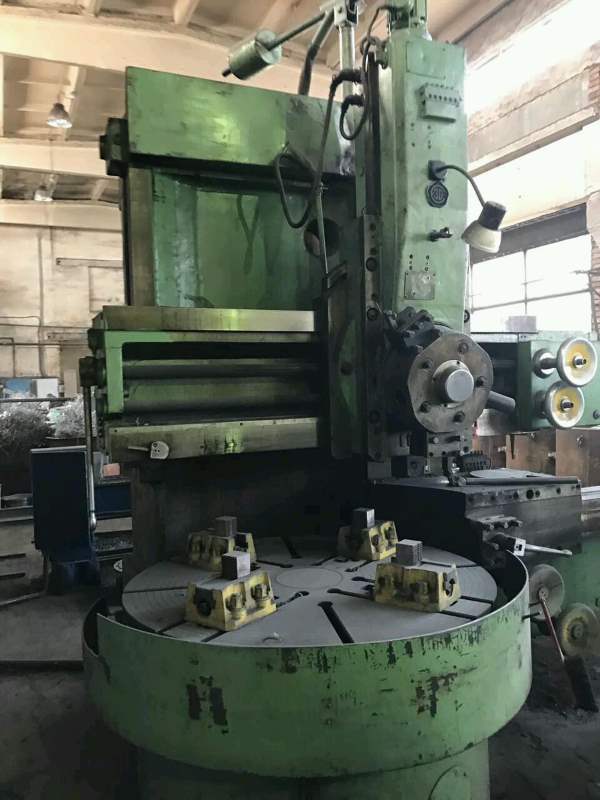

Карусельно-токарный станок 1516 является одним из надежнейших вариантов токарного оборудования, предназначенного для обработки крупногабаритных заготовок из черного и цветного металлов, а также различных сплавов. Агрегат предусматривает возможность выполнения самых разных операций, поэтому считается универсальным станком и пользуется популярностью среди цеховщиков. Основное преимущество в возможности обрабатывать детали весом до 6 тонн.
Характеристика и технические параметры
Основные виды операций, выполняемых на токарно-карусельном станке 1516 — обточка, расточка, отрезка и прорезка канавок на внутренних и наружных поверхностях тел вращения.
Стандартная номенклатура станка 1516 — это промышленные изделия, у которых высота меньше или равна диаметру:
- круглые корпуса,
- обечайки,
- диски,
- крупноразмерные фланцы,
- барабаны.
В стандартной конфигурации токарно–карусельный станок 1516 поставляется с вертикальным и горизонтальным суппортами. В дополнении к этому он может комплектоваться:
- самоцентрующейся планшайбой,
- оснасткой для обточки с упорами и резьбонарезания,
- электромеханические копиром для работы резца по нелинейным траекториям.
- системой подачи смазочно-охлаждающей жидкости.
Все эти дополнительные элементы могут использоваться одновременно. Но их установка возможна только в заводских условиях при условии внесения в спецификацию при заказе оборудования.
Токарно-карусельный станок 1516 имеет следующие технические характеристики:
- длина — 17 м, ширина — 3.03 м, высота — 4.1 м,
- полная масса — 20 т
- диаметр планшайбы — 4 м
- предельная масса обрабатываемой заготовки: при оборотах до 100 об/мин —3 т, при оборотах свыше 100 об/мин — 2.4 т,
Станок имеет класс точности Н, относится к универсальному токарному оборудованию и применяется для работы с прокатом, поковками и литьем.
Общие сведения
Изготавливает станки карусельные модели 1516 станкостроительный завод в Краснодаре имени Седина.
Токарно-карусельный станок 1516 – это станок, использующийся на производствах с небольшим количеством выпускаемых деталей. На нем проводят обработку заготовок резанием из металлов и сплавов.
Исполнение станка – одностоечное. Для расширения площади обработки плоскостей модель оснащена двумя суппортами. Один вертикальный. На нем закреплена револьверная головка на пять позиций. Смена инструмента, отжим и зажим проходят в полуавтоматическом режиме. Второй суппорт — горизонтальный. На нем закреплен резцедержатель на 4 инструмента.
Возможности у станка 1516 позволяют проводить следующие виды обработки на деталях, имеющих цилиндрическую форму:
- точение снаружи и изнутри (прямое, коническое);
- растачивание снаружи и изнутри (прямое, коническое);
- точение торцов любым их суппортов.
Для расширения технологических операций на токарно-карусельные станки, согласовывая с заказчиком, дополнительно оснащается приспособлениями, производящими для:
Параметры электрических элементов

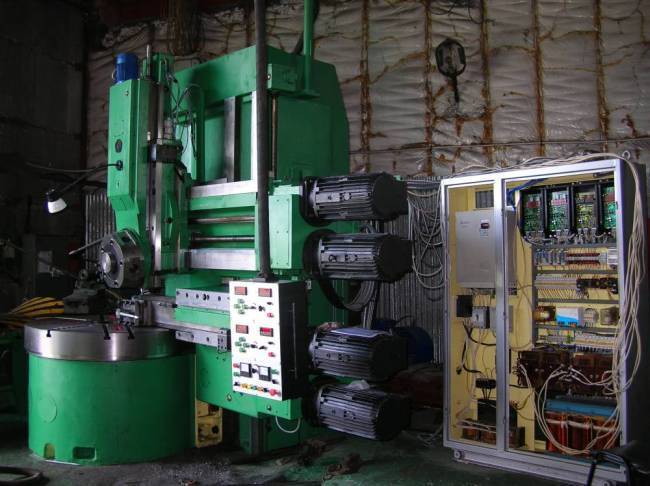

Электрическое оборудование токарно-карусельного станка 1516 включает в себя следующие основные элементы:
- трехфазные и однофазные асинхронные электродвигатели напряжением 380 и 110 В,
- электромуфты (постоянный ток 24 В),
- концевые и путевые выключатели (постоянный ток 24 В),
- релейно-коммутационную аппаратуру управления (24, 36 и 90 В постоянного тока и 110 В переменного).
Трехфазные электродвигателя применены в главном приводе, маслонасосе, механизмах позиционирования поперечины и бокового суппорта, а однофазные — в приводе лубрикатора и в двигателях рабочих подач. Цепи управления, электромуфты, индикаторные и осветительные лампы питаются постоянным током 24 В. Напряжение 90 В используется для питания электромагнитных обмоток шагового искателя.
Основные функции электрического оборудования станка:
- запуск и остановка главного привода, рабочих механизмов и системы смазки,
- выбор направления и задание количества оборотов планшайбы,
- задание скорости позиционирования поперечины и суппортов,
- задание значения и выбор ступени рабочей подачи.
Вся релейно-коммутационная аппаратура размещена непосредственно на станке.
