Необходимые поверки
Как устроены оптические и лазерные нивелиры
Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.
Основные элементы оптического нивелира
Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:
- Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
- Точные устройства. Имеют маркировку от Н-3 до Н-9.
- Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.
Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.
нивелир оптический
Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях
Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.
По назначению и конструктивным особенностям лазерные нивелиры могут быть:
- Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
- Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
- Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
- Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
- Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
- Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.
нивелир лазерный
Инструкция по приведению теодолита в рабочее положение
Подготовка теодолита к работе включает в себя три основных этапа: центрирование, горизонтирование и фокусировку.
Центрирование
Подразумевает установку прибора со штативом над центральной зоной измерительного пункта. Во время геодезических операций для центрирования используют нитяной отвес или оптический центрир. Точность выполняемой работы и точность центрирована взаимосвязаны. На глаз определяют центральную точку геодезического пункта. Над этим центральным сектором размещают прибор.
Нижняя область станового винта оснащена крючком, на который следует подвесить нитяной отвес. Наблюдая за остриём груза отвеса и передвигая ножки штатива, фиксируют прибор с точностью 3–5 см. Так, чтобы расстояние между остриём грузика и центром не превышало 3–5 см. Далее следует вдавить треногу в землю, осуществляя контроль по грузику за нахождением прибора относительно центра.
Последним шагом должно быть ослабевание станового винта штатива. При перемещении трегера пальцами правой руки острие грузика отвеса должно очутиться прямо над центром. Выполнив это, можно затянуть становой винт.
Горизонтирование
Конечная цель этого этапа — добиться, чтобы горизонтальный круг теодолита оказался в горизонтальной плоскости. Ось вращения же должна принять отвесное положение. Теодолит должен быть развернут так, чтобы цилиндрический уровень поворотной линейки расположился вдоль двух подъемных винтов.
Ослабевая или затягивая подъёмные винты, приводят уровневый пузырёк в нулевой пункт. Пузырёк может быть как с левой стороны от середины, так и с правой. От этого зависит, в каком направлении нужно вращать подъёмные винты.
Дальше теодолит разворачивают на 90 градусов. Подключают третий подъёмный винтик. Пузырь приводят к нулевому пункту.
Контроль горизонтирования проводят посредством разворачивания прибора в несколько различных положений. Горизонтирование считается выполненным успешно, если в любом произвольном положении пузырёк уровня отклоняется от середины не больше чем на одну риску.
Рассматриваемая схема применима, если алидада горизонтального круга оснащена цилиндрическим уровнем. Некоторые теодолиты при поворотной линейке имеют круглый уровень. При таком раскладе прибор фиксируют в произвольном положении. Начинают поочерёдно вращать три подъёмных винтика, приводя мембранную капсулу к нулевой отметке. Осуществляют контроль качества проделанного горизонтирования.
Выполнив последовательно центрирование и горизонтирование теодолита, можно обнаружить, что ось вращения прибора приняла отвесное положение и проходит через центр геодезического пункта.
Фокусировка
Фокусируют сетку нитей этого геодезического девайса перед самым началом измерительных работ. Вращают диоптрическое кольцо окуляра наблюдательной трубы прибора до того, пока не появится чёткая картина сетки нитей.
Фокусируют шкалу отсчетного механизма путём вращения диоптрического кольца микроскопа, пока не будет наблюдаться чёткая градация шкалы. Проводя фокусировку и последующие измерения, стараются добиться достаточного освещения шкалы, используя зеркало подсветки.
16.5. ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНЫХ УГЛОВ И МАГНИТНЫХ АЗИМУТОВ НАПРАВЛЕНИЙ
Непосредственно перед выполнением измерения теодолит приводится в рабочее положение путём последовательного выполнения трёх операций: центрирования, горизонтирования и установки трубы.Центрирование и горизонтирование теодолита подразумевает установку осей вращения алидады в горизонтальное положение над вершиной измеряемого угла. Установка трубы – операция выставления трубы по глазу и предмету (см. п. 16.4.3). После установки теодолита в рабочее положение приступают к измерению горизонтальных углов. Различают следующие основные способы измерения горизонтальных углов: приемов; совмещения нулей лимба и алидады; повторений.
16.5.1. Способ приемов
Прием состоит из двух полуприемов. Первый полуприем выполняют при положении вертикального круга слева от зрительной трубы. Закрепив лимб и открепив алидаду, наводят зрительную трубу на правую визирную цель (точка А рис. 16.8). После того как наблюдаемый знак попал в поле зрения трубы, зажимают закрепительные винты алидады и зрительной трубы и, действуя наводящими винтами алидады и трубы, наводят центр сетки нитей на изображение знака и берут отсчёт по горизонтальному кругу (отсчет а). Затем, открепив трубу и алидаду, наводят трубу на левую визирную цель (точка В). и берут второй отсчёт (отсчет в). Разность первого и второго отсчётов даёт величину измеряемого угла.
β = а – b
Если первый отсчёт оказался меньше второго, то к нему прибавляют 360º°, тогда:
β = (а + 360°) – b
Второй полуприем выполняют при положении вертикального круга справа, для чего переводят трубу через зенит. Чтобы отсчёты отличались от взятых в первом полуприеме, смещают лимб на несколько градусов. Затем измерения выполняют в той же последовательности, как в первом полуприеме. Если результаты измерения угла в полуприёмах различаются не более двойной точности прибора (то есть 1′ для теодолита Т30), вычисляют среднее, которое и принимают за окончательный результат.
Рис. 16.8. Схема измерения угла способом приемов:а – при размещении нуля лимба вне измеряемого угла; б – при размещении нуля лимба внутри измеряемого угла
Во избежание появления ошибки, связанной с наклоном вех, визирование производят на нижнюю часть вехи или шпильки.
16.5.2. Способ совмещения нулей лимба и алидады
Этот способ используют, когда необходимо быстро оценить значение измеряемого угла. Совместив нули лимба и алидады, осуществляют точную наводку перекрестья нитей зрительной трубы на левую визирную цель (точка В). Закрепив лимб и открепив алидаду, визируют трубу на правую визирную цель (точка А). Отсчет по горизонтальному кругу непосредственно выразит значение измеряемого справа по ходу лежащего угла. Данный способ часто используют для быстрого контроля измерений.
16.5.3. Способ повторений
Рис. 16.9. Схема измерения угла способом повторений.
Каждый раз в ходе измерений фиксируют переход через нулевой штрих лимба добавлением к конечному отсчету 360°. Тогда искомое значение измеряемого угла определится:
,
где k – число переходов через нулевой штрих лимба.
В отдельных случаях такие измерения производят при двух кругах теодолита (KЛ и КП), принимая за окончательное среднее значение угла из двух, полученных в результате измерений.
16.5.4. Измерение магнитных азимутов направлений теодолитного хода
Магнитные азимуты в теодолитном ходе измеряют для ориентирования теодолитного хода по магнитному меридиану. Чтобы привязать стороны теодолитного хода к осевому меридиану зоны (вертикальной линии координатной сетки) магнитные азимуты пересчитывают в дирекционные углы (см
тему 6)
Обратите внимание на то, что сам теодолит не предназначен для измерения ориентирных углов, но если к нему прикрепить ориентир-буссоль (рис. 16.10), то можно определить магнитный азимут заданного направления. Рис
Рис
16.10. Ориентир-буссоль
Рис. 16.10. Ориентир-буссоль
Для определения магнитного азимута ориентир-буссоль устанавливают в специальный паз, имеющийся на вертикальном круге теодолита, и закрепляют ее винтом (рис. 16.11). Положение магнитной стрелки наблюдают в зеркале, которому придают нужный наклон. Магнитная стрелка показывает направление магнитного меридиана, от которого отсчитывают магнитный азимут или румб заданного направления.
Рис. 16.11. Теодолит с прикрепленной ориентир-буссолью
Устройство теодолитов Т30 и 2Т30
ЛАБОРАТОРНАЯ РАБОТА №1
«Устройство теодолитов Т30 и 2Т30»
Теодолит
– это геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов. Происхождение слова «теодолит», связано с греческими словами theomai смотрю, вижу и dolichos — длинный, далеко.
Теодолиты различаются по точности, способу отсчитывания по лимбу, по конструкции, назначению и другим признакам.
По точности теодолиты делятся на:
— высокоточные (Т-1)
— точные (Т-2,Т-5)
— технические (Т-15, Т-30)
(цифры – это средняя квадратичная ошибка измерения углов).
ТЕОДОЛИТ Т30
Теодолит Т30 (рис.1) относится к разряду технических, с повторительной системой вертикальной оси. Система отсчитывания односторонняя. Увеличение трубы 18х, пределы визирования от 1,2 м до бесконечности, цена деления цилиндрического уровня 45″. Данный теодолит применяется для прокладывания теодолитных и тахеометрических ходов, плановых и высотных съемок.
Рис.1. Теодолит Т30 Рис.2.Отчетное устройство теодолита Т30(Штриховой микроскоп)
1 – основание; 2 – исправительный винт цилиндрического уровня; 3, 4 – закрепительный и наводящий винты алидады; 5 – цилиндрический уровень; 6 – наводящий винт зрительной трубы; 7 – кремальера; 8 – закрепительный винт зрительной трубы; 9 – визир; 10 – окуляр зрительной трубы; 11 – окуляр отсчетного микроскопа; 12 – колонка; 13 – подставка; 14 – закрепительный винт лимба; 15 – подъемный винт
В теодолите Т30 отсчетное устройство выполнено в виде штрихового микроскопа(рис.2), позволяющего брать отсчеты с точностью 1′.
На зрительной трубе имеется оптический визир 9 (рис.1), в поле зрения которого виден светлый крест. Этот крест совмещается с предметом, который должен попасть в поле зрения зрительной трубы, но изображение предмета может быть размытым (иногда его изображение вообще не будет видно). Для получения четкого изображения предмета необходимо с помощью кремальеры 7 перемещать в трубе специальную фокусирующую линзу до тех пор, пока его изображение не станет четким. Зажимные винты зрительной трубы 8 и алидады горизонтального круга 3 закрепляются, и микрометренными винтами алидады горизонтального круга 4 и зрительной трубы 6 центр сетки нитей наводится на предмет. Отчетливость изображения сетки нитей получают вращением диоптрийного кольца окуляра трубы 10.
В теодолите Т30 подставка 13 жестко скреплена с основанием 1, служащим одновременно донцем футляра, что позволяет закрывать теодолит футляром, не снимая его со штатива. Ось вращения теодолита устанавливается в отвесное положение с помощью подъемных винтов 15 и цилиндрического уровня при алидаде горизонтального круга 5.
Полая вертикальная ось теодолита позволяет центрировать прибор над точкой местности с помощью зрительной трубы. Прибор снабжается окулярными насадками для зрительной трубы и микроскопа, которые применяют при наблюдении предметов, расположенных относительно горизонта под углом более 45° .
В теодолитах Т30 имеется только один цилиндрический уровень при алидаде горизонтального круга 5, который прикрепляется к подставке зрительной трубы параллельно визирной плоскости. Положение уровня изменяется юстировочными (исправительными) винтами 2. При алидаде вертикального круга уровня нет.
Теодолит может быть укомплектован ориентир-буссолью и уровнем, который прикрепляется к трубе для нивелирования горизонтальным визирным лучом. Обычно к зрительной трубе прикрепляют два визира. При установке уровня на трубе один из визиров должен быть снят.
ТЕОДОЛИТ 2Т30
Теодолит 2Т30 (рис.3) также относится к разряду технических, с повторительной системой вертикальной оси. Является модификацией теодолита Т30. Система отсчитывания односторонняя. Увеличение трубы 20х (2Т30). Данный теодолит также применяется для прокладывания теодолитных и тахеометрических ходов, плановых и высотных съемок.
Основные узлы теодолита
Описание самого теодолита
Воспользовавшись его помощью производятся очень точные измерения вертикальных и горизонтальных угловых величин.
Внешне он сделан в виде U-образного оптического устройства, находящегося на вращающейся площадке. Платформа устройства сделана круглой формы, на котором нанесены угловые деления. Помимо горизонтального, есть в наличии вертикальный круг с аналогичными угловыми делениями. Чтобы провести измерения дальности его оборудуют самыми разными лазерными измерителями. Современные теодолиты имеют электронные блоки, которые дают возможность увеличить точность измерений.
Неповторительные теодолиты
Принцип измерения горизонтального угла
Проверка и регулировка теодолита
Грамотная эксплуатация
Поверка и юстировка цилиндрического уровня при алидаде горизонтального круга
Измерение теодолитом
Измерения горизонтальных и вертикальных углов производят на проверенном устройстве. Перед проведением измерений необходимо проверить плавность движения всех движущихся частей аппарата. Производят поворот алидады устройства, винтов, кремарьеры. Снижение возможных погрешностей достигается при вращении алидады в выбранном направлении. Движения должны быть плавные без резких рывков. Не целесообразно проводить возвратно-поступательные движения. Перед тем, как приступить к измерениям угла в горизонтальной плоскости, устройство устанавливают вертикально над точкой отсчёта. Затем производят необходимые подготовительные действия. Для получения хороших результатов следует повторить эти действия несколько раз. Это позволит устранить возможные ошибки и неточности, которые могут негативно повлиять на результат измерений. Процессы измерения углов в разных плоскостях принципиально отличаются. Эти отличия заключаются:
- Горизонтальный угол вычисляется как арифметическая разность между измеренными величинами. Вертикальный угол определяется между плоскостью и величиной подъёма зрительной трубы.
- Измерение горизонтального угла производится на заранее выбранных участках круга, измерение вертикального производится без проведения перестановок.
- Число приёмов определения горизонтальных углов превышает это число для вертикальных углов.
Обработка проведенных измерений заключается в проведении расчётов средних значений. Результат вычитают из других результатов. Таким образом получают «приведенное направление». В качестве подтверждающего контроля точности проведенных измерений используется оценка коллимационной ошибки. Она получается на основании имеющихся паспортных данных о точности теодолита. Если необходимо получить боле точные вычисления можно воспользоваться методами теории вероятности и математической статистики. Вычислить математическое ожидание и дисперсию.
Общие сведения
Теодолитом называется геодезическое устройство, которым измеряют горизонтальные и вертикальные углы между линиями и плоскостями различных поверхностей, а при оснащении дальномером — направления и расстояния до предметов. Измерения производятся в угловых градусах и минутах и секундах. До изобретения теодолита существовали приборы, которыми можно было измерять только вертикальные или только горизонтальные углы. Первое упоминание о теодолитусе (что переводится с греческого как theomai смотрю и dolichos — далеко) встречается в трактате по землемерии, написанном изобретателем Леонардом Диггесом в 1571 году.
Сейчас, когда при геодезических и топографических работах широкое распространение получили информационные технологии, теодолиты используют в основном на строительстве жилых зданий и промышленных объектов, в том числе подземных. Прибор применяется:
- перед началом строительства, когда определяется угол уклона рельефа, на котором планируется закладка строения;
- на последующих этапах проверяется правильность проведения работ и соблюдение вертикальности построенных частей объекта.
Современные теодолиты также используются при возведении мостов и колонн, маркшейдерских изысканиях и наблюдении за астрономическими объектами. Приборы, которые используются в разных климатических условиях, в любое время года и при любой погоде по инструкции должны выдерживать температуры от -20 до + 50 °C и относительную влажность до 95%. Высокая точность и производительность теодолитов должна быть обеспечена при длительной эксплуатации в трудных условиях. Желательно, чтобы приборы были лёгкими, с небольшими габаритами и имели высокую надежность.
Каким образом устроен теодолит?
В инструкции к теодолиту содержится минимум сведений об устройстве. Она включает в себя следующие данные:
- важнейшие технические характеристики;
- сфера применения;
- назначение кнопок;
- как правильно установить инструмент и подготовить к измерению;
- как использовать прибор;
- наведение на цель;
- как выполнить поверку и настройку инструмента;
- уход за устройством.
Инструкция по эксплуатации в бумажном виде компактна и универсальна, что является большим преимуществом. Она не занимает много места и ее можно брать с собой. У такой инструкции не замерзнет ЖК-дисплей и не сядет зарядка. Из нее в любой момент можно узнать необходимую информацию, даже если вы находитесь в поле, на стройплощадке или карьере.
В инструкции для устройства теодолита есть все сведения об инструменте, которые помогут выполнить настройку и поверку.
Смотреть галерею

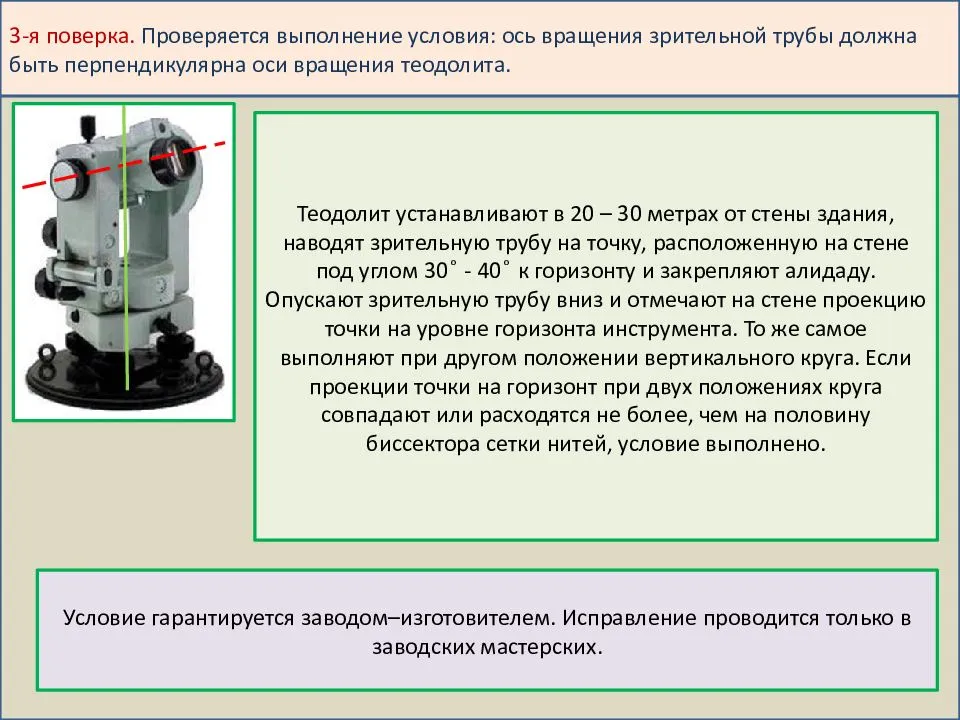

Порядок выполнения поверок теодолита:
Как устроен теодолит
Основными узлами теодолита являются:
- Корпус.
- Зрительная труба.
- Система наведения (система регулирующих и настроечных винтов, позволяющих точно установить оси прибора по горизонтали и вертикали, навести зрительную трубу на определенную точку).
- Отвес или оптический центрир, служащий для настройки вертикали и точного выбора положения прибора (установки на точку).
- Штатив (тренога, трипод) для установки прибора в рабочем положении на грунт.
Основной элемент прибора — зрительная труба,
при помощи которой производится точное наведение на определенную точку, определение параметров ее расположения относительно вертикали, горизонтали или другой точки с известными параметрами.
Строение теодолитаосновано на системе наведения основного элемента конструкции — визирной трубки (или зрительной трубы) . Она установлена на специальной U-образной подставке и может перемещаться вокруг горизонтальной оси. Изменения наклона зрительной трубы отображаются на шкале вертикального круга.
В свою очередь, подставка вместе с трубой может поворачиваться вокруг вертикальной оси. Изменения положения или направления зрительной трубы отображаются на шкале горизонтального круга. Все положения трубы могут быть зафиксированы или скорректированы при помощи винтов тонкой настройки, от качества наведения зависит точность результата.
Установка на грунте производится с помощью штатива — треноги. Для настройки горизонтали используется отвес и настроечные винты, расположенные в нижней части корпуса.
Все, для чего предназначен теодолит, это определение вертикальных или горизонтальных углов, позволяющее вычислить расстояние между точками, разницу уровней точек по вертикали. Точность измерений зависит от двух параметров:
- Качество прибора.
- Точность вычислений.
Разновидности теодолитов
Современные образцы отличительны разнообразием конструктивных свойств. В основу спецификации устройств уложены следующие признаки:
- рабочий принцип;
- допустимая точность проводимых измерений (типы теодолитов);
- конструкции;
- видовым свойствам.
По принципу действия устройства выпускаются:
- механичные;
- оптические (отсчёт изготавливается на основе оптической системы);
- цифровые (отсчёт выполняется при помощи устройств электроники);
- лазерные (заложен принцип дальномеров).
Конструктивно устройства делаются двух видов: повторительный, неповторительный.
Виды теодолитов бывают:
- обычный;
- с вмонтированным компенсатором;
- автокаллимационный;
- прямого видения;
- маркшейдерский;
- электронный.
Сегодня принята следующая система определения аналогичных устройств. Буквами обозначают отношение по принятой спецификации:
- «Т» — название устройства, другими словами теодолит. Следующие буквы указывают на отношение к определённому классу.
- М – это, говоря иначе маркшейдерский теодолит. Их используют в шахтах, тоннелях, пещерах, горных проходах.
- К – говорит о наличие специализированного компенсатора, который полностью заменяет уровни.
- П – оснащение инструмента зрительной трубой прямого видения (изображение выходит не перевёрнутым).
- А – встроенный автокаллиматор.

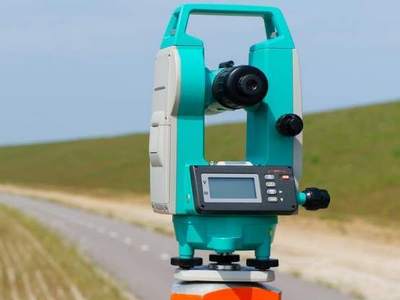

- Э – электронные теодолиты.

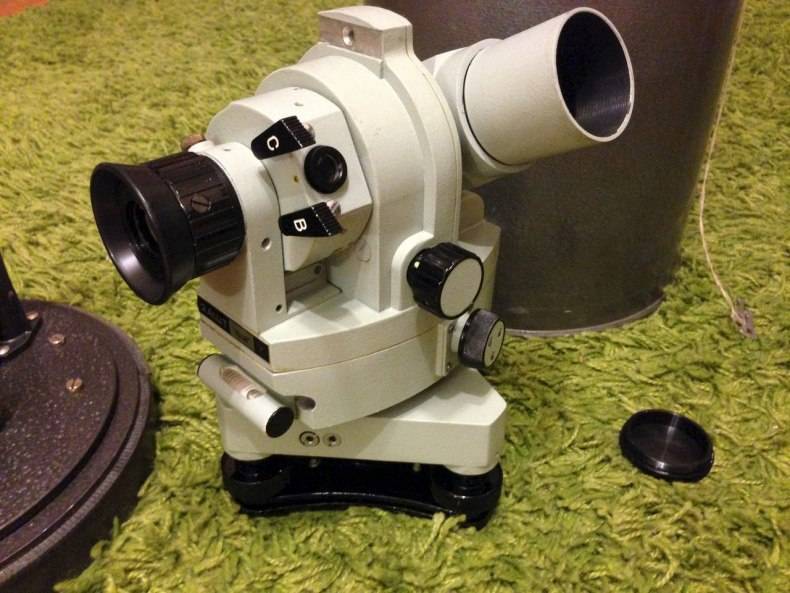

Оптический маркшейдерский теодолит 2Т30М
Точные дают возможность делать угловые измерения с разрешенной ошибкой в интервале от 0,5 угловых секунд, однако не больше одной угловой секунды. Тип второй (точные) приборы делают такие измерения с точностью от 2-ух до пятнадцати угловых секунд. Точность технических агрегатов находится в интервале от двадцати до шестидесяти угловых секунд.
Разновидности теодолитов
Измерение углов теодолитом – изучаем марки приборов
В этом разделе мы хотим не только коснуться видов теодолита, но и его маркировки, ведь это в первую очередь бросается в глаза и вызывает некую растерянность при покупке прибора, а также при знакомстве с его работой. Итак, для начала разберемся, какими же приборами располагает промышленность с точки зрения их работы. Имеется механическое устройство, оптическое, лазерное и электронное. Первый тип – самый дешевый и простой, но имеет самую низкую точность, поэтому подойдет, скорее всего, только для изучения, а не для серьезных разработок.
Электронный удобен тем, что имеет устройство для считывания и обработки результатов, то есть геодезист должен только правильно его выставить, а остальное сделает машина. Но самым распространенным считается оптический теодолит, в нем приятно сочетаются цена и качество измерения, хоть он и не обладает мозгом, как электронный. А вот самым дорогим, но и более совершенным является лазерный, это самый точный прибор и удобный в использовании, однако имеет смысл для постоянных работ с высокими требованиями к качеству результатов.
Есть два принципиально отличающихся вида теодолитов по конструкции корпуса, а именно, подвижности лимба и алидады. В повторительных типах эти элементы можно закреплять поочередно и снимать показания методом последовательных повторений. А вот в простых этого делать нельзя, алидада и ось представляют там одно неподвижное целое, каждое измерение потребует отдельной настройки. Теперь напоследок рассмотрим маркировку инструмента, чтобы не путаться и не ожидать от измерений чего-то большего, чем они могут дать.
Марка теодолита включает совокупность цифр и букв, которые будет легко прочитать после нашего небольшого пояснения. В каждом имеется связка буквы «Т» и цифры, это – основа основ и показывает нам, что это действительно Теодолит, а цифры показывают погрешность измерения в секундах, чем они выше, тем больше погрешность. 1 маркирует высокоточные приборы, 2 и 5 – точные, 15 и 30 – технические. Цифра точности стоит после буквы «Т», а если какой-то номер стоит перед этой литерой, она обозначает поколение прибора, то есть его модификацию в заявленной категории предложенной марки.
Как пользоваться тахеометром
При использовании тахеометров обычно требуются два рабочих: один управляет самой станцией и выполняет измерения, а другой перемещается в положение точки, на которую наведена станция.
Однако самые современные устройства уже рассчитаны на работу одним работником, так называемые роботизированные тахеометры, обслуживаемые одним человеком.
- В роботизированном режиме они могут измерять расстояния без отражения или самостоятельно нацеливаться на измеряемую точку.
- В настоящее время тахеометры все чаще используются вместе или вообще заменяются точными геодезическими устройствами GPS.
Но есть виды деятельности, в которых невозможно обойтись без теодолита. Например, при измерении и разграничении границ собственности в лесных или густо застроенных областях, точном разграничении периметра кирпичной кладки и перегородок на зданиях или измерения трехмерных координат в интерьерах.
