Устройство теодолита – составные части и их назначение
Это приспособление позволяет замерять углы в пространстве с высокой точностью, работает как в горизонтальной плоскости, так и в вертикальной.
Обычно действует относительным методом, то есть за основу берется какой-то эталонный объект, а уже по нему ведется отсчет искомого угла.
Шкала, по которой наблюдается результат, представлена в виде горизонтального и вертикального кругов.
Находится вся конструкция на подставке, на которой имеются регулировочные винты для управления основными узлами.
Человек производит измерение углов теодолитом через зрительную трубу, которая управляется винтами.
Они позволяют правильно навести окуляр на объект и закрепить саму трубу в нужном положении, когда контрольная точка была найдена.
Лимб и алидада – это функциональные части горизонтального круга, которые активно используются, когда мы делаем измерение горизонтальных углов теодолитом.
Лимб – неподвижное стеклянное кольцо с делениями на 360 градусов, а алидада вращается вместе с примыкающей частью прибора и выставляет таким образом отсчет.
Основные части теодолита нам уже известны, но нельзя игнорировать приспособления, с помощью которых мы можем быть уверены в надежности снимаемых показаний. Например, контролировать степень горизонтальности установки прибора помогает цилиндрический уровень, а оптический центрир не даст нам упустить точку отсчета и убедит нас в том, что мы центрированы ровно над ней. А сами отсчеты снимаются по микроскопу, это финальный этап работы замерщика.
Поверка
Основные узлы теодолита
Поверка и юстировка цилиндрического уровня при алидаде горизонтального круга
Устройство прибора
Проверка и регулировка теодолита
Разновидности теодолитов
Классификация, основные моменты
Несмотря на то что устройство теодолита принципиально не отличается друг от друга, они вполне поддаются классификации. За основу классификации принимаются следующие параметры:
Точность;
Конструктивные особенности;
Способы отсчетов по лимбу;
Предназначение.
По первому параметру, например, теодолиты бывают высокоточные, точные и технические, а по своей конструкции — простыми и повторительными. Повторительные теодолиты отличаются от простых следующей особенностью: возможностью совместного и/или раздельного вращения. Такая конструкция позволяет измерять угол неоднократно, методом откладывания на лимбе нескольких его значений.
Кроме того, теодолиты бывают механическими и электронными. У первых используется оптический метод для проведения измерений, а у электронных устройств — лазер.
Так как теодолит является сложным техническим устройством это накладывает некоторые требования в уходе и подготовке к работе. До того, как приступить к измерениям, кроме общего осмотра состояния прибора в целом, необходимо проверить ампулы уровней и, особенно, его оптические поверхности. Далее проводится оценка качества вращения алидады, отсчетных, зажимных устройств, окуляров и, конечно, зрительной трубки.
Как и многие измерительные устройства или приборы, теодолиту необходимо регулярное проведение поверок, целью которых является соответствие в нем точного взаиморасположение всех осей.
Эксплуатация теодолита также имеет некоторые особенности и ограничения. Он не должен подвергаться влиянию прямых солнечных лучей или атмосферных осадков. При резкой смене температурного режима, рекомендуется некоторое время поддержать устройство в футляре с целью стабилизации температуры. Если прибор необходимо перенести на какое-то расстояние, то следует делать исключительно в вертикальном положении и предварительно следует проверить правильность и надежность его фиксации в футляре. Так как прибор требует периодической чистки, то эту работу следует выполнять после того, как освоены определенные знания и особенно навыки для этого. В ином случае — лучше доверить эту работу специалистам.
Назначение прибора

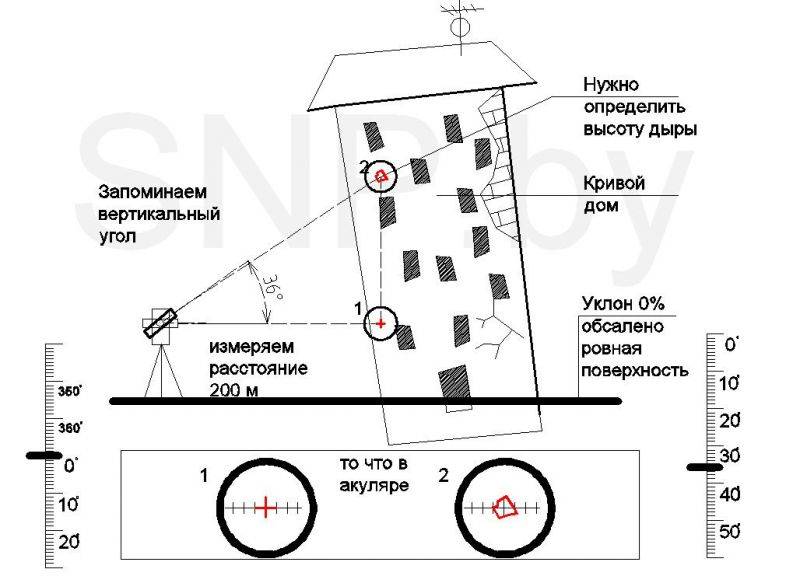

Несмотря на большие возможности, основным назначением теодолита является измерение вертикальных и горизонтальных углов. Центром их является сам инструмент, а сторонами — прямые линии между двумя точками (или плоскостями). Соответственно, теодолит может работать в режиме нивелира (измерение вертикальных углов), или в режиме горизонтального угломера. Кроме этого, с помощью теодолита определяют расстояние до заданной точки (дальномер), и магнитный азимут (угол относительно направления север-юг).
Использование инструмента позволяет производить различные измерения в геодезии, топографии и других прикладных дисциплинах. Без него не обходятся строители, маркшейдеры, картографы. Высокая точность, возможность работы с привязкой к контрольным точкам или в самостоятельном режиме позволяют решать массу задач.
Использование инструмента позволяет производить различные измерения в геодезии, топографии и других прикладных дисциплинах
Грамотная эксплуатация
Соблюдение эксплуатационных правил теодолита даст возможность не позволить серьёзных ошибок при проведении измерений. Данные правила включают очередность действий на разных стадиях эксплуатации аппарата:
- во время хранения;
- при приготовлении к работе;
- в период выполнения измерений;
- очередность оценки полученных результатов;
- порядок сборки теодолита после работы.
Большое внимание необходимо выделять всем данным правилам в особенных условиях внешней среды: температуре, влаги, силе ветра, освещённости. Фактически все теодолиты имеют интервал разрешённых для эксплуатирования температур от -25 °С до +50 °С абсолютно любой влаги
Но не забывайте, что чрезмерно невысокие или большие температуры оказывают влияние на точность снимаемых показаний
Но не забывайте, что чрезмерно невысокие или большие температуры оказывают влияние на точность снимаемых показаний.
Грамотная эксплуатация
Порядок выполнения поверок теодолита:
1.Поверка цилиндрического уровня — Ось цилиндрического уровня на оризонтальном круге должна быть перпендикулярна оси вращения теодолита. Теодолит устанавливают на штатив. Алидаду поворачивают таким образом, чтобы ось поверяемого уровня была параллельна двум подъемным винтам. Вращая эти винты в разные стороны, выводят пузырек уровня на середину (в нуль-пункт). Затем алидаду поворачивают на 90о и третьим подъемным винтом устанавливают пузырек уровня на середину. Затем нужно повернуть алидаду на 180ои оценить смещение пузырька уровня от нуль-пункта. Если отклонение больше одного деления, необходимо выполнить юстировку.
Юстировка цилиндрического уровня — исправительными винтами уровня (см. рис.5) переместить пузырек уровня к нуль-пункту на половину отклонения. Исправительные винты вращать при помощи шпильки поочередно в нужном направлении. Другую половину отклонения устранить подъемными винтами. Для проверки правильности юстировки поверку повторить.
2.Поверка визирной оси трубы.
Визирная ось зрительной трубы должна быть перпендикулярна горизонтальной оси вращения трубы. Вертикальную ось теодолита привести в отвесное положение с помощью выверенного уровня(горизонтирование). Выбрать удаленную неподвижную точку на высоте теодолита, и навести трубу теодолита на эту точку. Взять и записать отсчет по горизонтальному кругу. Затем трубу перевести через зенит, снова навести на эту же точку при другом круге, и записать отсчет по горизонтальному кругу. Затем зажать закрепительный винт алидады, ослабить закрепительный винт лимба, повернуть теодолит на 180о и зажать лимб. Далее повторить действия по взятию отсчетов на точку при круге влево и круге право при втором положении лимба. Подсчитать коллимационную погрешность (неперпендикулярность визирной оси зрительной трубы оси ее вращения) по формуле
С=0,25
Повторить определение коллимацинной погрешности С и вычислить ее среднее значение из двух определений. Если это значение превышает по абсолютной величине 1’ , необходимо выполнить юстировку, и затем повторить поверку.
Юстировка коллимационной погрешности — вычисляется отсчет по лимбу, свободный от влияния коллимационной погрешности, по формуле
Ло = L2 – С или По = П2 + С
Алидаду наводящим винтом устанавливают на один из этих отсчетов (в зависимости от того, при каком круге закончили поверку). В зрительной трубе видно, что крест сетки нитей, с наблюдаемой точки сместился на угол С. Необходимо открутить колпачок на зрительной трубе со стороны окуляра, закрывающий крепежные и исправительные винты сетки нитей. Ослабив шпилькой верхний и нижний исправительные винты сетки, вращением боковых исправительных винтов в одну сторону навести крест сетки нитей на цель при верном отсчете. Закрепить сетку, завернуть колпачок.
3. Поверка сетки нитей зрительной трубы — горизонтальная нить сетки нитей должна быть перпендикулярна вертикальной оси теодолита. Вертикальную ось теодолита привести в отвесное положение. Навести зрительную трубу на удаленную неподвижную точку на высоте теодолита. Наводящим винтом алидады крест сетки нитей навести на левый конец горизонтальной нити, а затем плавно переместить к правому концу. Если при этом крест сместился с горизонтальной нити вверх или вниз более чем на 3 ширины этой нити, выполнить юстировку и затем повторить поверку.
Юстировка наклона сетки нитей — нужно открутить колпачок на зрительной трубе со стороны окуляра ослабить отверткой четыре крепежных винта окуляра и повернуть его так, чтобы нить сетки расположилась горизонтально. После юстировки сетки нитей закрепить окуляр и навинтить колпачок.
Билет 15: Полевые работы при теодолитной съемке.
Рекогносцировка – осмотр и обследование местности, по которой прокладывается теодолитный ход. В процессе рекогносцировки намечают положение вершин полигона. После детального изучения снимаемого участка, составляется проект плановой основы, отвечающий следующим требованиям:
· Хорошая взаимная видимость между соседними пунктами основы;
· Пункты основы должны обеспечивать хороший обзор местности для топографической съемки;
· Количество пунктов их взаимное расположение выбирают с таким расчетом, чтобы с этих пунктов можно было снять полностью весь участок съемки. При съемке расстояние от пункта основы до снимаемой точки не должно превышать 100 м;
· Удобство установки инструмента;
· Удобство для линейных измерений;
· Расстояние между соседними пунктами должно быть не более 150 м и не менее 50 м.
· По результатам рекогносцировки составляется схематический план местности.
Как устроен теодолит
Основными узлами теодолита являются:
- Корпус.
- Зрительная труба.
- Система наведения (система регулирующих и настроечных винтов, позволяющих точно установить оси прибора по горизонтали и вертикали, навести зрительную трубу на определенную точку).
- Отвес или оптический центрир, служащий для настройки вертикали и точного выбора положения прибора (установки на точку).
- Штатив (тренога, трипод) для установки прибора в рабочем положении на грунт.
Основной элемент прибора – зрительная труба
,
при помощи которой
производится точное наведение на определенную точку, определение параметров ее расположения относительно вертикали, горизонтали или другой точки с известными параметрами.
Строение теодолита
основано на системе наведения основного элемента конструкции – визирной трубки (или зрительной трубы)
. Она установлена на специальной U-образной подставке и может перемещаться вокруг горизонтальной оси. Изменения наклона зрительной трубы отображаются на шкале вертикального круга.
В свою очередь, подставка вместе с трубой может поворачиваться вокруг вертикальной оси. Изменения положения или направления зрительной трубы отображаются на шкале горизонтального круга. Все положения трубы могут быть зафиксированы или скорректированы при помощи винтов тонкой настройки, от качества наведения зависит точность результата.
Установка на грунте производится с помощью штатива – треноги. Для настройки горизонтали используется отвес и настроечные винты, расположенные в нижней части корпуса.
Все,
для чего предназначен теодолит
, это определение вертикальных или горизонтальных углов, позволяющее вычислить расстояние между точками, разницу уровней точек по вертикали. Точность измерений зависит от двух параметров:
- Качество прибора.
- Точность вычислений.
Внимание!
Оптический теодолит не дает окончательных данных, большинство значений получаются путем последующей обработки, расчетов. В этом заключена ключевая особенность прибора, отличающего его от более современных типов.
Наиболее популярные модели
Практически вытеснившие в современных проектно-изыскательных работах оптические модели, предлагающие большее удобство работы даже не для профессионалов электронные теодолиты чрезвычайно распространены.
ADA DigiTeo 10
При 30-кратном приближении зрительной трубы обладает угловой точностью 10», изображение формируется прямое. Имеющийся двусторонний жидкокристаллический дисплей вносит в работу дополнительные удобства, позволяя видеть цифры на экране при любом положении прибора. Подсветка матрицы экрана позволяет выполнять работы и в условиях недостаточной освещенности.
Прибор прост в подготовке к работе и эксплуатации: встроенный лазерный отвес выполняет точное позиционирование инструмента, установка горизонтального угла осуществляется нажатием одной кнопки в течение 1-2 секунд. Использование фотоэлектрического кодового лимба исключает возможность ошибок при считывании показаний.
Производителем заявлен класс защиты корпуса IP66 – пыленепроницаемость и защита от сильных водяных струй.
DJD2-GH
Является высокоточным строительным прибором со средней квадратической погрешностью 2». 30-кратная зрительная труба формирует прямое изображение.
В конструкции реализован электронный компенсатор вертикального круга с рабочим диапазоном ±3’. Простая операция обнуления горизонтального и элементарно выполняемая первоначальная установка вертикального угла на ноль позволяет быстро приступить к непосредственным измерениям.
Панель управления и двухстрочный графический дисплей размещены по разные стороны алидады для большего удобства использования. На экране отображение показателей горизонтального и вертикального углов выводится одновременно, встроенная подсветка позволяет работать с условиях недостаточной освещенности.
DT-205
Отличительной особенностью этого представителя линейки известного бренда Topcon является съёмный трегер для лёгкой установки на станциях хода. Угловая точность инструмента составляет 5”, что относит его к строительному типу теодолитов.
Результаты отсчетов, полученных методом абсолютного считывания, отражаются на двойном сегментированном дисплее с подсветкой. Передача информации на персональный компьютер или внешние носители осуществляется посредством COM-порта.
Корпус, соответствующий стандарту IP66, защищает инструмент от пыли и влаги. Питание от четырех элементов питания типа АА обеспечивает до 140 часов непрерывной работы.
Назначение и сфера применения
Что же такое теодолит и каково его назначение? Теодолитом называется геодезический прибор, при помощи которого измеряются горизонтальные и вертикальные углы.
Совместно с нивелиром и измерительными приспособлениями теодолит используется, главным образом, в строительной сфере.
Он предназначен для нахождения размера углов, нанесения и проверки осей, разбивки прямоугольной площади, определения высоты строения. Зачастую его применяют вместе с дальномером (для измерения расстояния) и буссолью (для определения магнитных азимутов).
Для чего нужен теодолит? Теодолит нужен при возведении сложных технологичных зданий и конструкций. Например, при строительстве военной базы, аэродрома, радиостанции.
Некоторые виды теодолитов нашли применение в маркшейдерском деле. Величину горизонтальных и вертикальных углов в шахтах определяют специальным устройством, которое крепится к стене или потолочному основанию.
Для чего предназначен теодолит еще? Еще одно назначение теодолита — топография. При помощи прибора осуществляется топографическая съемка, на основе которой определяется структурный рельеф местности.
УСТРОЙСТВО ТЕОДОЛИТОВ Т30, 2Т30
ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ
Методические указания
к выполнению лабораторных работ
Издательство
Иркутского государственного технического университета
Инженерная геодезия. Методические указания к выполнению лабораторных работ. Составители: Евдокимова Н.М., Клевцов Е.В., Шешукова Л.В. – Иркутск: Изд-во Ир ГТУ, 2007.
Методические указания к выполнению лабораторных работ содержат задания, схемы выполнения, варианты исходных данных и список литературы, необходимой для теоретической и практической подготовки.
Рецензент:
| 1. | Устройство теодолитов Т30, 2Т30 |
| 2. | Поверки и юстировки теодолитов |
| 3. | Измерение горизонтального и вертикального углов |
| 4. | Масштабы |
| 5. | Обработка результатов измерений в замкнутом теодолитном ходе |
| 6. | Обработка результатов тригонометрического нивелирования |
| 7. | Камерального обработка журнала тахеометрической съемки |
| 8. | Составление топографического плана |
| 9. | Устройство нивелира Н-3 |
| 10. | Поверки и юстировки нивелиров |
| 11. | Камеральная обработка результатов нивелирования трассы |
| 12. | Построение продольного и поперечного профилей трассы |
| 13. | |
| 14. | Работа с картой |
| 15. |
Лабораторная работа № 1
УСТРОЙСТВО ТЕОДОЛИТОВ Т30, 2Т30
Цель работы – ознакомиться с назначением и техническими характеристиками теодолита, изучить устройство основных частей прибора.
Материалы, приборы и принадлежности – штатив, отвес, теодолит, чертежные инструменты.
Задание:
- Изучить устройство теодолита.
- Установить прибор в рабочее положение.
- Произвести визирование на точку.
- Взять отсчеты по горизонтальному и вертикальному кругам теодолита.
- Полученные отсчеты показать на зарисованных отсчетных устройствах теодолитов Т30 и 2Т30.
Основные понятия

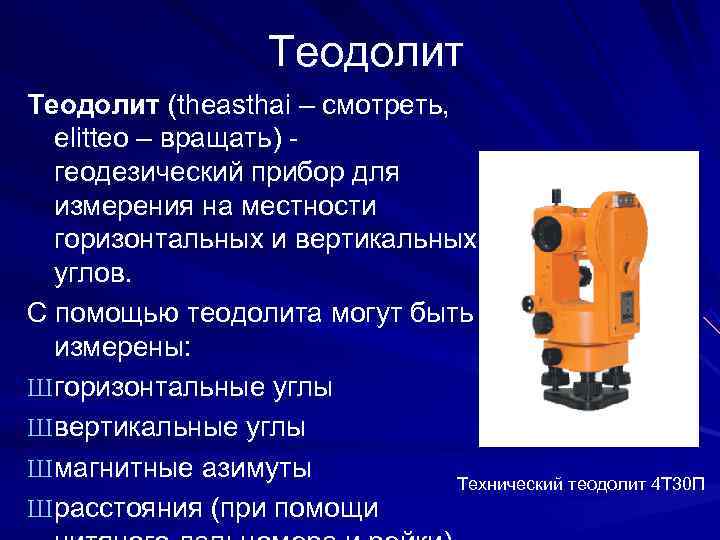

Теодолит — прибор для измерения горизонтальных и вертикальных углов (рис. 1).
Классификация теодолитов
. Теодолиты различаются по точности и по виду отсчетных устройств.
В зависимости от точности измерения горизонтальных углов теодолиты разделяются на 3 типа:
- Высокоточные – для измерения углов в триангуляции и полигонометрии 1 и 2 кл.
- Точные – для измерения углов в триангуляции и полигонометрии 3 и 4 кл.
- Технические – для измерения углов в теодолитных и тахеометрических ходах и съемочных сетях.
Примечание:
В условных обозначениях теодолитов цифра означает среднюю квадратическую погрешность измерения горизонтального угла одним приемом в секундах (для Т 30 = 30″).
По виду отсчетных устройств различают:
- Верньерные.
- Оптические.
Оптические теодолиты – это теодолиты со стеклянными угломерными кругами и оптическими устройствами: в них с помощью оптической системы изображения горизонтального и вертикального кругов передаются в поле зрения специального микроскопа.

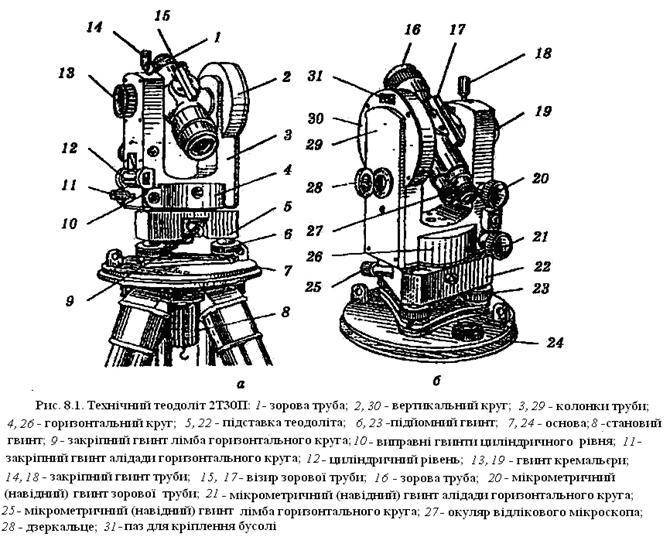

Рис. 1. Устройство теодолита 2Т30
- основание;
- 3 подъемных винта;
- подставка;
- горизонтальный круг: лимб и алидада;
- вертикальный круг: лимб и алидада;
- зеркало подсветки;
- уровень при алидаде горизонтального круга;
- объектив;
- окуляр;
- диоптрийное кольцо окуляра;
- окуляр микроскопа;
- визир;
- уровень при трубе;
- кремальера;
- закрепительный винт лимба;
- закрепительный винт алидады;
- закрепительный винт трубы;
- наводящий винт лимба;
- наводящий винт алидады;
- наводящий винт трубы.
Рис. Рис. 2. Штатив
В комплект теодолита также входит штатив (рис. 2) со становым винтом и отвесом.
Неповторительные теодолиты
В неповторительных теодолитах лимбы наглухо закреплены с подставкой, а поворот и закрепления его в разных положениях осуществляется при помощи закрепительных винтов либо приспособления для поворота.
Фототеодолит
Фототеодолит или кинотеодолит — разновидность теодолита, объединённого с фото- и/или кинокамерой и другими оптическими системами. Служит для точной фотосъёмки с угловой привязкой геологических объектов и искусственных сооружений, а также для измерения угловых координат летательных аппаратов. Конструктивно может представлять собой кинокамеру, независимую от оптического канала теодолита и жёстко скреплённую с ней или однообъективную зеркальную камеру, видоискатель которой служит оптическим каналом теодолита. Выпускавшиеся ранее кинотеодолиты осуществляли съёмку на крупноформатные фотопластинки высокой разрешающей способности. В настоящее время выпускаются плёночные, пластиночные и цифровые фототеодолиты. Если объект фотографируется двумя и более фототеодолитами, то возможно получить приблизительные данные относительно размера объекта, высоты и скорости полёта.[источник не указан 2803 дня
Модели теодолитов
- В России первую кинофототеодолитную станцию для фотографирования летающих объектов и измерения параметров траектории полёта выпустил Красногорский завод им. С. А. Зверева
- Звенигородская обсерватория оборудована кинотеодолитом КСТ-50 (D 450 мм, F 3000мм)
- Высокоточные кинотеодолиты «ВИСМУТИН» производства БелОМО находятся на космодроме «Байконур».
Гиротеодолиты
Гиротеодолит
Гиротеодолит — гироскопическое визирное устройство, предназначенное для ориентирования туннелей, шахт, топографической привязки и др. Гиротеодолит служит для определения азимута (пеленга) ориентируемого направления и широко используется при проведении маркшейдерских, геодезических, топографических и др. работ. По принципу действия гиротеодолит является и принадлежит к типу гирокомпасов. Ряд схем гиротеодолитов выполнен на принципе гирокомпаса Фуко. Помимо гироскопического чувствительного элемента, гиротеодолит включает угломерное устройство для снятия отсчётов положения чувствительного элемента и определения азимута (пеленга) ориентируемого направления. Угломерное устройство состоит из лимба с градусными и минутными делениями, жёстко связанного с его алидадой. Наблюдение ведётся по штриху, проектируемому на зеркале, которое укреплено на чувствительном элементе. При этом визирная линия зрительной трубы будет располагаться параллельно оси гироскопа. Определение азимута (пеленга), ориентируемого с помощью гиротеодолита направления, производится по шкале, связанной с теодолитом. При наблюдениях гиротеодолитом все измерения относят к отвесной линии в точке наблюдений и к плоскости горизонта. Следовательно, азимут, определённый гироскопически, тождественен астрономическому азимуту. Обычно по конструктивным соображениям отсчётное устройство по горизонтальному кругу располагают под некоторым углом по отношению к оси вращения ротора гироскопа.
Гиростанция
В сущности, тот же гиротеодолит с гирокомпасом Фуко на основе электронного тахеометра.
Электронный

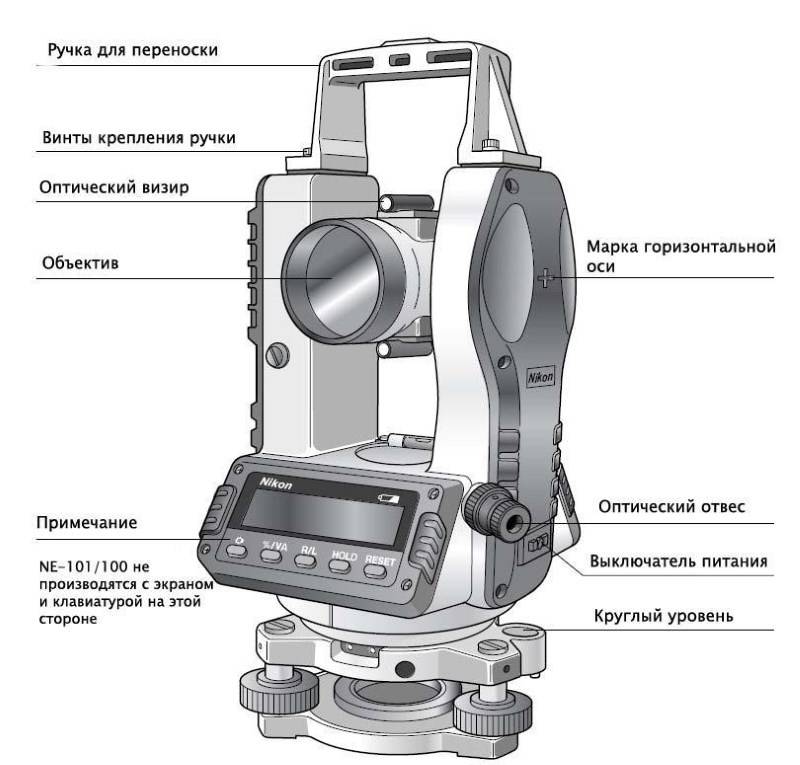

Электронный теодолит — вид теодолита, оснащённого электронным отсчетным устройством.
Тахеометр
См. также: Тахеометр
Разновидность электронного теодолита, оснащенная электронным устройством для вычисления и запоминания координат точек на местности и лазерным дальномером. В отличие от оптического неповторительного, полностью исключает ошибки снятия и записи отсчёта благодаря микропроцессору, выполняющему автоматические расчёты. Электронный теодолит позволяет работать в тёмное время суток.
Тотал станция (Total station)
См. также: Тахеометр
См. также: Тотал станция (Total station)
Электронный тахеометр или оптический теодолит, оснащённый дополнительными устройствами (дальномер, GPS-приемник, контроллер (процессор и/или клавиатура), отдельно вынесенными за основной корпус инструмента.
Принцип измерения горизонтального угла
Как пользоваться тахеометром
При использовании тахеометров обычно требуются два рабочих: один управляет самой станцией и выполняет измерения, а другой перемещается в положение точки, на которую наведена станция.
Однако самые современные устройства уже рассчитаны на работу одним работником, так называемые роботизированные тахеометры, обслуживаемые одним человеком.
- В роботизированном режиме они могут измерять расстояния без отражения или самостоятельно нацеливаться на измеряемую точку.
- В настоящее время тахеометры все чаще используются вместе или вообще заменяются точными геодезическими устройствами GPS.
Но есть виды деятельности, в которых невозможно обойтись без теодолита. Например, при измерении и разграничении границ собственности в лесных или густо застроенных областях, точном разграничении периметра кирпичной кладки и перегородок на зданиях или измерения трехмерных координат в интерьерах.
Принцип работы и устройство
Теодолит относится к классу точных измерительных устройств, требующих определенных знаний и умений в процессе геодезических замеров. По своему внешнему виду и принципу работы теодолит похож на нивелир. Его устанавливают на штатив-треногу, проводя центрирование и горизонтирование. Устройство теодолита также во многом схоже с оптическим нивелиром.
Классическая схема теодолита состоит из двух колонок, триггера и зрительной трубы с микроскопом.
Для нахождения значения теодолит устанавливают над измеряемой углом. Для получения точных показаний проводят центрирование и горизонтирование устройства относительно вбитого в землю колышка, обозначающего угловую вершину.
Далее поочередно проводятся замеры по вешкам, заранее установленным с правой и левой стороны от треноги. Измерения начинаются с левого круга, при расположении микроскопа по левую руку геодезиста. После измерения двух вешек лимб переводят через зенит и осуществляют второй этап измерений на правом круге. Величина замеров заносится в полевой журнал.
Уровни
Как правило, алидада оснащена цилиндрическим уровнем, необходимым для осуществления горизонтирования устройства.
Винтами у основания производится настройка теодолита относительно горизонтальной линии. При правильном позиционировании пузырек должен оказаться в центральной части стеклянной колбы. При повороте на 90° показания уровня остаются неизменными. При значительном отклонении на несколько делений требуется дополнительная настройка устройства.
Для горизонтирования теодолита можно воспользоваться цилиндрическими и круглыми уровнями, являющимися самостоятельными приспособлениями.

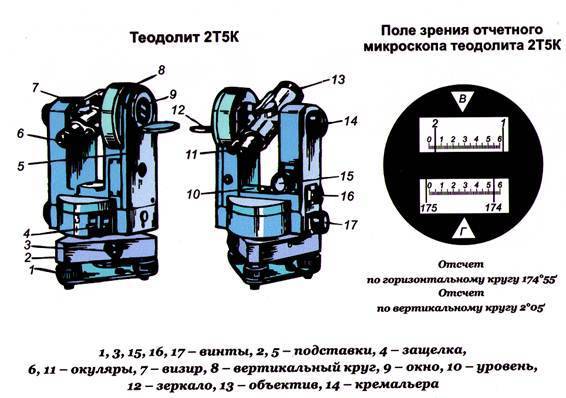

Отсчетные приспособления
Отсчетным устройством теодолита является микроскоп с минутной, а иногда и секундной шкалой деления. Он повышает точность прибора, расширяя его возможности и функциональность.
При замере расстояния используются рейка или дальномер. Дальномеры лазерного и светового типа крепятся к теодолиту.
Как работать теодолитом
Что такое теодолит? Это прежде всего оптика. Работа при помощи него называется теодолитной съемкой. Она включает в себя комплекс мероприятий в полевых условиях, результатом которых является построение плана местности в контурном виде. Проще говоря, на равнинных участках теодолит используют, чтобы проводить корректировку планов землеустройства.
Съемка при помощи теодолита проходит два этапа:
- Создание рабочего геодезического обоснования. На этом этапе осуществляется прокладывание теодолитных ходов по замкнутому контуру полигона (периметру участка). Результатом проделанной работы является получение размеров всех линий участка и точных углов между ними.
- Измерение внутренней ситуации. Суть этапа заключается в измерении диагоналей внутри полигона.
Профессиональная теодолитная съемка осуществляется в следующей последовательности:
- Определение и фиксирование опорных точек, выбор которых зависит от рельефа местности и особенностей территории. Допустимо между точками иметь расстояние не менее 100 метров и до 400 метров, не более.
- Установка на плоскости съемочных точек обоснования. При этом могут быть восстановлены межевые знаки.
- Подготовка ходов к промерам. На этом этапе проводят очищение линий от поросли и других препятствующих факторов.
- Измерение теодолитом углов и линий.
- Съемка диагоналей (ситуации).
Правила эксплуатации теодолита
Для выполнения высокоточных измерений важно знать все тонкости при обращении с геодезическим прибором. От навыков геодезиста во многом зависит, в какой степени полученные при измерении цифры будут соответствовать реальному положению вещей, окажется ли достаточно прочной и долговечной возводимая конструкция
Данный геодезический прибор имеет ряд преимуществ:
- С его помощью можно проводить точнейшие угловые измерения, невзирая на экстремальные климатические условия и специфику местности. Без помех работает в интервале температур от -25 до 50 градусов.
- На точность полученных данных не оказывают влияние нестандартные условия работы, поэтому теодолит можно брать даже в экспедиции.
- Компактный размер облегчает транспортировку прибора.
- Элементарная и быстрая калибровка и юстировка.
