Что должно быть указано на бирке канатного или цепного стропа? Где располагается бирка?
Канатные и цепные стропы должны снабжаться клеймом или прочно закрепленной металлической биркой с указанием:
· порядкового номера стропа по системе нумерации завода-изготовителя;
· грузоподъемности стропа в тоннах;
· даты испытаний (месяц, год).
Также рекомендуется указывать наименование предприятия-изготовителя или его товарный знак. В отдельных случаях изготовители указывают дополнительную информацию: обозначение стропа, длину и т. п. На рис. 3.11 показано, как могут выглядеть бирки стропов.
На ветвевых стропах (см. рис. 3.10) бирку 1
крепят к навесному звену. Встречаются ветвевые стропы, у которых маркировочное клеймо нанесено на навесном звене, а бирка отсутствует. На универсальных стропах бирка может быть закреплена в заплетке, клеймо может быть выбито на опрессовочной втулке.

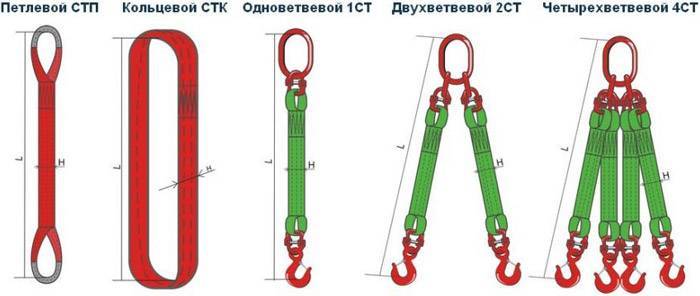

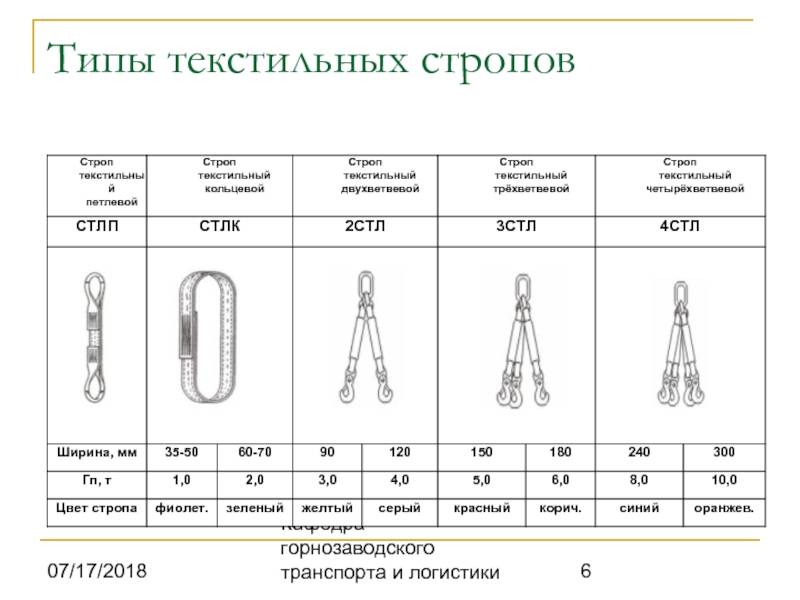

Каких типов изготавливаются текстильные стропы?
В соответствии с РД 24-СЗК-01—01 изготавливают текстильные стропы следующих типов.
1. Ветвевые (рис. 3.12, а):
· 1СТ (одноветвевой строп текстильный) — грузоподъемность 0,5… 12,5 т;
· 2СТ (двухветвевой строп текстильный) — грузоподъемность 0,5… 15 т;
· ЗСТ (трехветвевой строп текстильный) — грузоподъемность 1… 20 т;
· 4СТ (четырехветвевой строп текстильный) — грузоподъемность 1… 12,5 т.
2. Универсальные (рис. 3.12, б-г):
· СТП (строп текстильный петлевой) — грузоподъемность 0,5… 20 т;
· СТК (строп текстильный кольцевой) — грузоподъемность 0,5… 20 т;
· СТКк (строп текстильный кольцевой круглопрядный) — грузоподъемность 1… 100 т.
Рис. 3.11. Бирки стропов
Рис. 3.12. Текстильные стропы:
а — типа 2СТ; б — типа СТП; в — типа СТК; г — типа СТКк; 1 — ветвь текстильная; 2 — кожух; 3 — волокна; 4 — этикетка
Для изготовления текстильных стропов применяют синтетические материалы: полиэстер, капрон, полипропилен. Текстильные ленточные стропы сшивают из плоской тканой ленты. Круглопрядные стропы СТКк состоят из множества бесконечных кольцевых полимерных волокон 3, заключенных в защитный кожух (рукав) 2. Кроме перечисленных наиболее распространенных типов изготавливают текстильные стропы и других конструкций.
Что должно быть указано на этикетке текстильного стропа?
На каждый текстильный строп (см. рис. 3.12, в)
пришивается этикетка (бирка)4, на которой указывают сведения, необходимые при его эксплуатации:
· обозначение стропа;
· товарный знак предприятия-изготовителя;
· название материала, из которого строп изготовлен;
· грузоподъемность стропа при использовании основных способов строповки;
· рабочая длина;
· дата испытания;
· номер стропа.
С каким коэффициентом запаса прочности изготавливают стропы?
Коэффициент запаса прочности — это отношение разрывной нагрузки каната (цепи) к нагрузке в отдельной ветви стропа. Он показывает, во сколько раз натяжение ветви стропа должно быть меньше разрывной нагрузки каната (цепи), из которого строп изготовлен.
Стропы из стальных канатов должны изготавливаться с коэффициентом запаса прочности не менее 6 (шестикратный запас прочности).
Цепные стропы должны изготавливаться с коэффициентом запаса прочности не менее 4.
Стропы из растительных и синтетических волокон должны изготавливаться с коэффициентом запаса прочности не менее 8.
ВНИМАНИЕ! Несмотря на то, что стропы рассчитаны с запасом прочности, недопустимо превышать грузоподъемность стропа, указанную на бирке
Виды и классификация

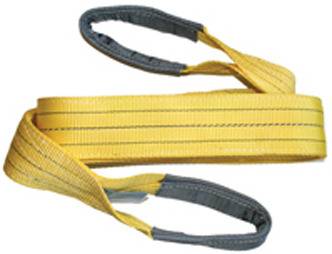

Текстильная стропа состоит из двух петель и ленты – свободного отрезка материала между петлями. Длина лент определяет технологические возможности строповки груза. Практическое применение нашли два вида текстильных строп – петлевые и кольцевые. Технологически они различаются разным способом присоединения петлевой части к ленточной.
Петлевые стропы (обозначаются СТП) могут изготавливаться тремя способами:
Сквозным прошиванием ленты своей изнаночной стороной без предварительного скручивания. Формирования петли путём скручивания концевой ленточной части в кольцо Мёбиуса, в результате чего ширина петли уменьшается, а её жёсткость возрастает. Складыванием ленточной части вдвое, что соответственно увеличивает прочность петли, но сопровождается повышенным расходом материала.
Поскольку петли воспринимают на себя всю нагрузку, а также непосредственно контактируют с крановым крюком, то сдвоенная петля будет обладать наибольшей долговечностью, а плоская – наименьшей.
Текстильные кольцевые стропы (обозначаются СТК) имеют овальное поперечное сечение, и отличаются повышенной жёсткостью. Однако их прилегание к поверхности груза хуже, чем у ленточных строп. Такие стропы применяются для фиксирования длинномерных грузов. Их цена превышает цену ленточных строп на 10…20%. Для более мягкого охвата кольцевые стропы производятся круглопрядными, и маркируются обозначением СТКК.
Текстильные стропы часто комплектуются овальными стальными кольцами, которые при помощи соединительных скоб навешивают стропы на крюк крана. Применение таких колец снижает износ петли. Для изготовления колец используют строительные среднеуглеродистые стали марок 30ГС или 40Г2, которые подвергаются закалке. В зависимости от количества таких колец различают одно- и многоветвевые стропы. Грузоподъёмность последних при той же ширине, толщине и способе присоединения концов всегда выше. Кроме того, многоветвевые текстильные стропы более равномерно распределяют нагрузку по контактной поверхности крюка, и способствуют более надёжной фиксации кольца в зеве крюка.
Классификацию текстильных строп выполняют не только по их исполнению, но и по допускаемой грузоподъёмности. В частности, одноветвевые текстильные стропы выпускаются в диапазоне ширины от 30 до 3000 мм, при длине от 0,8 до 3 м. Они позволяют безопасно фиксировать грузы массой от 500 кг до 20 тонн. Допускаемая высота прогиба таких строп в нагруженном состоянии не должна быть менее 2 м, поскольку в этом случае угол охвата груза выходит за безопасные пределы (допускается не более 120º). Количество ветвей указывается в маркировке стропы: например обозначение 1СТК указывает на одноветвевую кольцевую текстильную стропу, 4СТП – на четырёхветвевую ленточную и т. д. С увеличением количества ветвей длина стропы уменьшается, что связано с улучшением условий охвата крюка одновременно несколькими кольцами.
Текстильные стропы классифицируются также и по количеству слоёв ленты: при повышенных нагрузках они могут быть двух- и даже трёхслойными. В результате допускаемая нагрузка может быть увеличена на 40…50%.

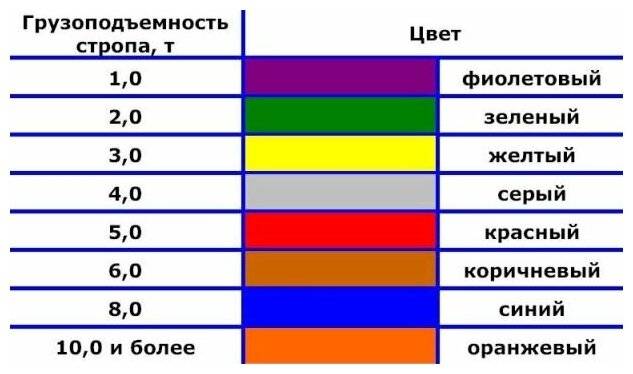

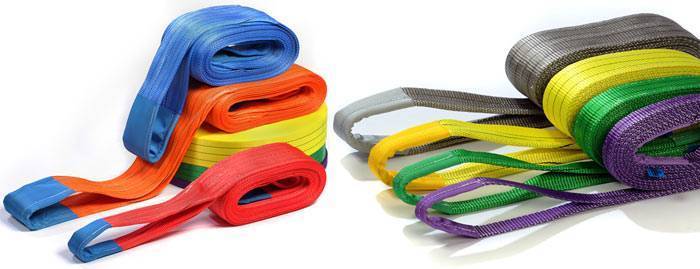

Важным элементом маркировки текстильных строп является их цвет. Он указывает на предельную грузоподъёмность приспособления:
- Фиолетовый – грузоподъёмность не более 1000 кг;
- Зелёный — грузоподъёмность не более 2000 кг;
- Жёлтый — грузоподъёмность не более 3000 кг;
- Серый — грузоподъёмность не более 4000 кг;
- Красный — грузоподъёмность не более 5000 кг;
- Коричневый — грузоподъёмность не более 6000 кг;
- Синий — грузоподъёмность не более 8000 кг;
- Оранжевый — грузоподъёмность более 10000 кг.
Хотите знать всё про цепные стропы?
2.1. Общие требования
2.1.1. Грузовые стропы должны изготавливаться в соответствии с требованиями настоящего РД, Правил устройства и безопасной эксплуатации грузоподъемных кранов,
а также конструкторской документации, утвержденной в установленном порядке.
Проектирование и изготовление грузовых стропов должны проводиться в организациях и на предприятиях, имеющих разрешение (лицензию) органов Госгортехнадзора России и располагающих квалифицированными специалистами и техническими средствами, обеспечивающими проектирование и изготовление стропов в полном соответствии с требованиями настоящего нормативного документа.
Для получения разрешения (лицензии) на изготовление стропов предприятие-изготовитель должно представить в территориальные органы Госгортехнадзора документы, указанные в п. 2.1 Положения о порядке выдачи специальных разрешений (лицензий) на виды деятельности, связанные с повышенной опасностью промышленных производств (объектов) и работ, а также с обеспечением безопасности при пользовании недрами, утвержденного постановлением Госгортехнадзора России от 03.07.93 № 20.
К заявлению предприятия – изготовителя стропов должны быть приложены и другие документы, подтверждающие возможность и готовность качественного изготовления стропов, в том числе:
технические условия на изготовление, утвержденные в установленном порядке;
рабочие чертежи стропов;
описание технологического процесса изготовления стропов (технологические карты);
сертификаты на канаты и цепи;
справка о наличии аттестованных специалистов (при необходимости выполнения сварочных работ).
Разрешение (лицензия) на изготовление стропов выдается территориальными органами Госгортехнадзора России на основании результатов проверки предприятия-изготовителя и рассмотрения представленной им документации. Стропы, изготавливаемые для сторонних организаций, должны быть снабжены паспортом (форма Паспорта стропа приведена в ).
2.1.2. Расчет канатов и цепей стропов, используемых как для непосредственной обвязки груза, так и для захвата последнего с помощью концевых звеньев, производят на растяжение.
2.1.3. Определение усилий в канатах и цепях двух-, трех- и четырехветвевых стропов при отсутствии дополнительных требований производят исходя из условия, что углы между ветвями не превышают 90° ().
Рис. 1.
Строповка груза двух- (а ),трех- (б ) и четырехветвевыми (в ) стропами
2.1.4. Расчет трех- и четырехветвевых стропов при отсутствии гарантии равномерности распределения нагрузок между ветвями производят исходя из условия, что груз удерживается только двумя ветвями.
2.1.5. При расчете на действие номинальной нагрузки запас прочности для канатов и цепей по отношению к разрушающей нагрузке, указанной в их сертификате, должен быть не менее 6,0 и 5,0 соответственно.
2.1.6. При проверке прочности сечения рабочей части крюка стропа и учете кривизны последнего запас прочности по отношению к пределу текучести материала принимают не менее 1,2, а для сечения ветвей головки крюка с проушиной при расчете на растяжение – не менее 1,5.
2.1.7. При расчете петель всех типов их прямолинейные участки рассчитывают на растяжение; запас прочности по отношению к пределу прочности материала должен быть не менее 5,0. Для криволинейных участков при расчете с учетом их кривизны запас прочности для внутренней стороны сечения должен быть не менее 1,1 по отношению к пределу текучести материала, а на внешней стороне – не менее 1,3 по отношению к пределу прочности материала.
2.1.8. Грузоподъемность цепных стропов, предназначенных для перемещения грузов, имеющих температуру выше 300 °С, но не более 500 °С, снижают на 25 %, а выше 500 °С – на 50 %.
2.1.9. Канатные стропы, ветви которых изготовлены из канатов с органическим сердечником, допускается применять для транспортирования грузов, имеющих температуру не выше 100 °С, а стропы, ветви которых изготовлены из канатов с металлическим сердечником, с заделкой концов каната опрессовкой алюминиевыми втулками, – не выше 150 °С.
Грузоподъемность стропов с ветвями из каната со стальным сердечником при перемещении грузов, имеющих температуру от 250 до 400 °С, снижают на 25 %; перемещение грузов, имеющих температуру выше 400 °С, не допускается.
2.1.10. Отклонение длины ветвей, используемых для комплектации одного стропа, не должно превышать 1 % длины ветви.
Канатные стропы — из чего изготавливают, виды и преимущества
Применение канатных строп дает следующие преимущества:
- широкий температурный диапазон эксплуатации;
- постепенный износ и простота дефектовки;
- возможность износа;
- стойкость к динамическим нагрузкам;
- гибкость.
С конструктивной точки зрения все канатные стропы делят на петлевые и ветвевые. Первые используют для обмотки, фиксирования груза, а вторые, как правило, состоят из нескольких ветвей, которые соединены с крюком.
Специфика использования строп
Потенциальная опасность и значительный ущерб при падении с высоты груза требуют внимания со стороны персонала к соблюдению правил эксплуатации текстильных, канатных и цепных строп. В частности, поднимаемый груз должен соответствовать грузоподъемности, находиться в неподвижном положении, что предотвратит его срыв после подъема. Также обязательно каждые 10 дней выполняют при постоянной эксплуатации проверку состояния строп. В зависимости от их вида контролируют следующие моменты:
- цепные стропы: отдельные звенья не должны быть деформированы, в наличии все предохранительные замки, сварной шов сплошной, бирка на месте;
- текстильные стропы: на поверхности отсутствуют прожоги, потертости, надрывы ткани и другие дефекты, которые свидетельствуют о снижении прочности;
- канатные стропы: отсутствие надрывов на ленте, износ отдельных элементов и соединительного кольца не должен превышать 10%, бирка на месте.
При наличии хоть одного дефекта изделия отбраковываются и использовать их для подъема груза запрещено.
Где купить грузовые стропы
Если для выполнения грузоподъемных и других работ вам необходимы канатные, текстильные либо цепные стропы, то купить их можно в нашей компании. Мы непосредственно их изготавливаем и каждому покупателю предлагаем следующие преимущества:
- доступную цену за счет отсутствия посредников;
- широкий выбор строп в наличии на складе;
- возможность изготовления под заказ клиента;
- высокое качество.
Получить дополнительную информацию и запросить счет на оплату можно по телефону либо оставив заявку на сайте нашей компании. Мы гарантируем оперативную подготовку счета и предоставление консультаций, помощи в выборе конкретных вариантов стропов для решения конкретной вашей задачи.
Виды и классификация
Текстильная стропа состоит из двух петель и ленты – свободного отрезка материала между петлями. Длина лент определяет технологические возможности строповки груза. Практическое применение нашли два вида текстильных строп – петлевые и кольцевые. Технологически они различаются разным способом присоединения петлевой части к ленточной.
Петлевые стропы (обозначаются СТП) могут изготавливаться тремя способами:
Сквозным прошиванием ленты своей изнаночной стороной без предварительного скручивания. Формирования петли путём скручивания концевой ленточной части в кольцо Мёбиуса, в результате чего ширина петли уменьшается, а её жёсткость возрастает. Складыванием ленточной части вдвое, что соответственно увеличивает прочность петли, но сопровождается повышенным расходом материала.
Поскольку петли воспринимают на себя всю нагрузку, а также непосредственно контактируют с крановым крюком, то сдвоенная петля будет обладать наибольшей долговечностью, а плоская – наименьшей.
Текстильные кольцевые стропы (обозначаются СТК) имеют овальное поперечное сечение, и отличаются повышенной жёсткостью. Однако их прилегание к поверхности груза хуже, чем у ленточных строп. Такие стропы применяются для фиксирования длинномерных грузов. Их цена превышает цену ленточных строп на 10…20%. Для более мягкого охвата кольцевые стропы производятся круглопрядными, и маркируются обозначением СТКК.
Текстильные стропы часто комплектуются овальными стальными кольцами, которые при помощи соединительных скоб навешивают стропы на крюк крана. Применение таких колец снижает износ петли. Для изготовления колец используют строительные среднеуглеродистые стали марок 30ГС или 40Г2, которые подвергаются закалке. В зависимости от количества таких колец различают одно- и многоветвевые стропы. Грузоподъёмность последних при той же ширине, толщине и способе присоединения концов всегда выше. Кроме того, многоветвевые текстильные стропы более равномерно распределяют нагрузку по контактной поверхности крюка, и способствуют более надёжной фиксации кольца в зеве крюка.
Классификацию текстильных строп выполняют не только по их исполнению, но и по допускаемой грузоподъёмности. В частности, одноветвевые текстильные стропы выпускаются в диапазоне ширины от 30 до 3000 мм, при длине от 0,8 до 3 м. Они позволяют безопасно фиксировать грузы массой от 500 кг до 20 тонн. Допускаемая высота прогиба таких строп в нагруженном состоянии не должна быть менее 2 м, поскольку в этом случае угол охвата груза выходит за безопасные пределы (допускается не более 120º). Количество ветвей указывается в маркировке стропы: например обозначение 1СТК указывает на одноветвевую кольцевую текстильную стропу, 4СТП – на четырёхветвевую ленточную и т. д. С увеличением количества ветвей длина стропы уменьшается, что связано с улучшением условий охвата крюка одновременно несколькими кольцами.
Текстильные стропы классифицируются также и по количеству слоёв ленты: при повышенных нагрузках они могут быть двух- и даже трёхслойными. В результате допускаемая нагрузка может быть увеличена на 40…50%.
Важным элементом маркировки текстильных строп является их цвет. Он указывает на предельную грузоподъёмность приспособления:
- Фиолетовый – грузоподъёмность не более 1000 кг;
- Зелёный — грузоподъёмность не более 2000 кг;
- Жёлтый — грузоподъёмность не более 3000 кг;
- Серый — грузоподъёмность не более 4000 кг;
- Красный — грузоподъёмность не более 5000 кг;
- Коричневый — грузоподъёмность не более 6000 кг;
- Синий — грузоподъёмность не более 8000 кг;
- Оранжевый — грузоподъёмность более 10000 кг.
https://youtube.com/watch?v=4glszb6CJRU%3F
Хотите знать всё про цепные стропы?
Виды и классификация
Текстильная стропа состоит из двух петель и ленты – свободного отрезка материала между петлями. Длина лент определяет технологические возможности строповки груза. Практическое применение нашли два вида текстильных строп – петлевые и кольцевые. Технологически они различаются разным способом присоединения петлевой части к ленточной.
Петлевые стропы (обозначаются СТП) могут изготавливаться тремя способами:
- Сквозным прошиванием ленты своей изнаночной стороной без предварительного скручивания.
- Формирования петли путём скручивания концевой ленточной части в кольцо Мёбиуса, в результате чего ширина петли уменьшается, а её жёсткость возрастает.
- Складыванием ленточной части вдвое, что соответственно увеличивает прочность петли, но сопровождается повышенным расходом материала.
Поскольку петли воспринимают на себя всю нагрузку, а также непосредственно контактируют с крановым крюком, то сдвоенная петля будет обладать наибольшей долговечностью, а плоская – наименьшей.
Текстильные кольцевые стропы (обозначаются СТК) имеют овальное поперечное сечение, и отличаются повышенной жёсткостью. Однако их прилегание к поверхности груза хуже, чем у ленточных строп. Такие стропы применяются для фиксирования длинномерных грузов. Их цена превышает цену ленточных строп на 10…20%. Для более мягкого охвата кольцевые стропы производятся круглопрядными, и маркируются обозначением СТКК.
Текстильные стропы часто комплектуются овальными стальными кольцами, которые при помощи соединительных скоб навешивают стропы на крюк крана. Применение таких колец снижает износ петли. Для изготовления колец используют строительные среднеуглеродистые стали марок 30ГС или 40Г2, которые подвергаются закалке. В зависимости от количества таких колец различают одно- и многоветвевые стропы. Грузоподъёмность последних при той же ширине, толщине и способе присоединения концов всегда выше. Кроме того, многоветвевые текстильные стропы более равномерно распределяют нагрузку по контактной поверхности крюка, и способствуют более надёжной фиксации кольца в зеве крюка.
Классификацию текстильных строп выполняют не только по их исполнению, но и по допускаемой грузоподъёмности. В частности, одноветвевые текстильные стропы выпускаются в диапазоне ширины от 30 до 3000 мм, при длине от 0,8 до 3 м. Они позволяют безопасно фиксировать грузы массой от 500 кг до 20 тонн. Допускаемая высота прогиба таких строп в нагруженном состоянии не должна быть менее 2 м, поскольку в этом случае угол охвата груза выходит за безопасные пределы (допускается не более 120º). Количество ветвей указывается в маркировке стропы: например обозначение 1СТК указывает на одноветвевую кольцевую текстильную стропу, 4СТП – на четырёхветвевую ленточную и т. д. С увеличением количества ветвей длина стропы уменьшается, что связано с улучшением условий охвата крюка одновременно несколькими кольцами.
Текстильные стропы классифицируются также и по количеству слоёв ленты: при повышенных нагрузках они могут быть двух- и даже трёхслойными. В результате допускаемая нагрузка может быть увеличена на 40…50%.
Важным элементом маркировки текстильных строп является их цвет. Он указывает на предельную грузоподъёмность приспособления:
- Фиолетовый – грузоподъёмность не более 1000 кг;
- Зелёный — грузоподъёмность не более 2000 кг;
- Жёлтый — грузоподъёмность не более 3000 кг;
- Серый — грузоподъёмность не более 4000 кг;
- Красный — грузоподъёмность не более 5000 кг;
- Коричневый — грузоподъёмность не более 6000 кг;
- Синий — грузоподъёмность не более 8000 кг;
- Оранжевый — грузоподъёмность более 10000 кг.
Комплектующие строп:
Выполняя погрузочные либо строительные работы, стропы используют обычно с дополнительными приспособлениями. Они могут оснащаться:
– крюками – самыми востребованными элементами в погрузочно-разгрузочных работах. Их существует множество форм и модификаций;
– звеньями, используемыми для подвеса и соединяющими отдельные ветви (части ветвей) друг с другом;
– карабинами, выполняющими роль надежных крепежей с фиксацией;
– коушами – железными каплевидными кольцами с желобами, выгнутые края которых обвязываются веревкой;
– грузовыми захватами, позволяющими перемещать сложные и крупногабаритные грузы, наподобие листового металла, рулонной стали, труб, европоддонов, строительных плит и блоков. Это усовершенствованные виды крюков либо скоб, имеющие поворотные упоры, эксцентрики, вилы, зажимы, винты, клещи. Они не относятся к инвентарным изделиям и проектируются под заявленные требования;
– траверсами – съемными грузозахватными средствами, использующими соединенные друг с другом балки. Они бывают монтажными, магнитными, грузоподъемными, обычными и телескопическими. Ими перемещают контейнера, рельсы, трубы и рулоны, разгружают вагоны. Траверсы относятся к нестандартному оборудованию, изготавливаемому в индивидуальном порядке под нужды заказчиков.
Какой срок годности синтетических строп?
Погодные условия, окружающая среда, интенсивность эксплуатации — все это играет активную роль в определении срока службы строп. Во время использования никогда не превышайте номинальную предельную рабочую нагрузку и избегайте ударных нагрузок. В среднем срок годности текстильного ленточного стропа составляет 3 месяца при условии интенсивного использования в одну рабочую смену.
Вы всегда должны минимизировать перемещение стропы по любой поверхности во время подъема, волочение по земле и никогда не вытаскивайте ленту из-под груза. Избегайте теплового воздействия и сварочных брызг, а также использование крюков, скоб и других такелажных элементов с заусенцами и шероховатостями. Не допускайте наезда на ремни транспортными средствами.
Было бы упущением, если бы мы не приняли во внимание возможное истирание синтетических строп. Они могут иметь абразивные повреждения или даже плавиться при комнатной температуре из-за трения, вызванного движением по поверхности под нагрузкой
Всегда учитывайте последствия истирания и различные способы защиты стропы во время использования. Например, вы можете надеть угловые протекторы или накладки (рукава), в местах предполагаемого износа, особенно там, где груз имеет острые края.
Условия хранения также влияют на общую целостность и прочность оснастки, что побуждает потребителей обеспечить оптимальные условия хранения – прохладное сухое место, защищенное от воздействия ультрафиолета, находящееся вдали от химикатов и источников тепла.
Цены на текстильные стропы
Текстильные стропы | Длина стропа, м | ||||||||||||
Петлевой | Г/п, т | Ширина, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | Доп.м |
1 | 30 | 100 | 180 | 260 | 340 | 420 | 500 | 580 | 660 | 740 | 820 | 100 | |
2 | 60 | 200 | 350 | 500 | 650 | 810 | 970 | 1130 | 1290 | 1450 | 1610 | 160 | |
3 | 90 | 450 | 650 | 850 | 1000 | 1200 | 1450 | 1650 | 1850 | 2050 | 230 | ||
4 | 120 | 680 | 980 | 1280 | 1580 | 1880 | 2250 | 2500 | 2750 | 3080 | 350 | ||
5 | 150 | 960 | 1400 | 1800 | 2150 | 2500 | 2800 | 3250 | 3600 | 4000 | 373 | ||
6 | 180 | 1250 | 1780 | 2350 | 2720 | 3360 | 3860 | 4300 | 4800 | 5350 | 520 | ||
8 | 240 | 1900 | 2700 | 3500 | 4290 | 5050 | 5800 | 6500 | 7300 | 8080 | 750 | ||
10 | 300 | 3350 | 4350 | 5330 | 6300 | 7200 | 8200 | 9200 | 10200 | 10000 | |||
15 | 300 | 4450 | 5700 | 6800 | 8000 | 9300 | 10400 | 11500 | 12800 | 1150 | |||
Ветвевой | Г/п, т | Ширина, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | Доп.м |
2,1 | 30 | 1766 | 2024 | 2282 | 2540 | 2798 | 3056 | 3314 | 3572 | 3830 | 4088 | 258 | |
4,2 | 60 | 2478 | 2786 | 3094 | 3402 | 3710 | 4018 | 4326 | 4634 | 4942 | 5250 | 308 | |
6,3 | 90 | 3844 | 4323 | 4802 | 5281 | 5760 | 6239 | 6718 | 7197 | 7676 | 8155 | 479 | |
8,4 | 120 | 5280 | 5930 | 6580 | 7230 | 7880 | 8530 | 9180 | 9830 | 10480 | 650 | ||
10,5 | 150 | 6237 | 7058 | 7879 | 8700 | 9521 | 10342 | 11163 | 11984 | 12805 | 821 | ||
12,6 | 180 | 11696 | 12747 | 13798 | 14849 | 15900 | 16951 | 18002 | 19053 | 1051 | |||
16,8 | 240 | 17334 | 18614 | 19894 | 21174 | 22454 | 23734 | 25014 | 26294 | 1280 | |||
21 | 300 | 22473 | 23983 | 25493 | 27003 | 28513 | 30023 | 31533 | 33043 | 1510 |
Рекомендации по эксплуатации СТП
В течение долгого применения текстильные стропы изнашиваются, поэтому рекомендуется постоянно проверять визуально изделия на предмет деформации и повреждений.
Должны быть сняты с работ следующие стропы, у которых:
Отсутствует бирка или клеймо с данными по стропу.
Порезы, потертости, разрывы на более, чем 10% основы.
В местах соединений концов, обеспечивающих несущую способность конструкции, обнаружены разрывы соединений шва.
Присутствует расслоения лент стропа в месте заделки краев ленты на длине более 0,2 м на одном из крайних или двух и более внутренних швах, а также отслоение края ленты или сшивки лент у петли на длину более 10% от толщины сшивки концов лент;
Часть стропа была деформирована под воздействием излучений или трений.
На стропах обнаружены повреждения, причиненные воздействием агрессивной среды общей длиной более 10% от ширины и длины стропа или единичные более 10% от ширины и длиной более 50 мм;
На накладках имеются разрывы, трещины, иные виды деформации.
Наличие прожженных сквозных дыр на ленте стропа от воздействия брызг расплавленного металла диаметром более 10% от ширины ленты или более трех дыр при расстоянии между ними менее 10% от ширины ленты;
На стропах присутствуют узлы.
Видно расслоение нитей лент;
Лента загрязнена нефтепродуктами, грязью больше 50% всей длины.
Безопасность грузовых перевозок зависит не только от мастерства водителя и состояния автомобиля, но и от того, как закреплены грузы
Для России это еще более актуальны из-за большого расстояния и неважного состояния дорог. Плохо закрепленный товар способен из-за инерции разбиться и создать угрозу для дорожного движения транспорта
Пожалуй, самый распространенный способ крепления грузов в нашей стране — метод прижима. Его цель — обеспечение максимально высокого коэффициента трения и поддержание наибольшей прижимной силы, развиваемой натяжным устройством. Данный способ перевозки грузов регламентируются европейским стандартом EN 12195-2 «Крепление груза. Безопасность. Крепежные стяжные ремни из химических волокон».
Стяжные ремни, одни из востребованных крепежных приспособлений, как раз годятся для этого и призваны сберечь сам товар и транспортное средство. Ремни позволяют закрепить все виды грузов – хрупкие, крупногабаритные, бытовую технику, мебель. Более того, простота использования стяжных приспособлений сокращают время работ до 30%.
Грузоподъемные стропы: виды
Цепные
Представляют собой цепь из сваренных между собой стальных звеньев. Отличаются особой прочностью и удобством использования. В числе дополнительных преимуществ: способность перемещать грузы с острыми краями, а также быстрый ремонт и восстановление при образовании повреждений или разрывов. Цепные стропы могут эксплуатироваться при отрицательных температурах, в кислотной и щелочной среде, при наличии открытого огня. Единственный недостаток их – большой вес. Распространенными моделями являются:
- 1СЦ. Одноветвевая группа строп. Используется при любой температуре окружающей среды. Точный диапазон указан в паспорте товара.
- 2СЦ. Двухветвевые. Благодаря усилению способны перемещать особо тяжелые грузы: при критической нагрузке звенья растягиваются, но не рвутся.
- 3СЦ. Трехветвевые стропы, используются в строительстве и при такелажных работах. Некоторые модели позволяют корректировать длину каждой ветви в отдельности.
- 4СЦ. Четырехветвевые стропы применяется для подъема и перемещения грузов с нестандартной формой. Обеспечивают прочность захвата.
- УСЦ. Кольцевой или универсальный строп. Эксплуатируется в экстремальных температурных условиях, подходит для работы с трубами и грузами, имеющими острые края.
При маркировке стропов цепных указываются такие данные, как: грузоподъемность (измеряется в тоннах), длина (измеряется в миллиметрах), порядковый номер, дата изготовления и наименование производителя.
Канатные
Производятся из стальной проволоки: тонкие металлические нити сплетаются в стренги, что позволяет быстро обнаружить потертости и возможность разрыва. Эксплуатируются при диапазоне температур от -40 до +400 градусов по Цельсию. Характеристики прочности соответствуют ГОСТ. Чем больше длина и грузоподъемность, тем выше цена. Наиболее распространённые модификации:
- 1СК. Состоит из единственной канатной ветки, произведённой путем заплетки или опрессовки втулкой из алюминия.
- 2СК. Имеет в составе две ветви, часто применяется для такелажных работ на складах.
- 4СК. Состоит из 4 ветвей, закрепленных на одном прочном кольце. Ввиду прочности эксплуатируется при строительных работах, при подъеме тяжёлых грузов на производстве.
- СКК (УСК2). Кольцевая разновидность – крюк заводится под груз, огибает его по диаметру и зацепляется за свою ветвь.
- СКП (УСК1). Это обозначение стропы практически аналогично одноветвевому, но может не иметь крюка, а ветви сплетаются сразу в форме петли.
Текстильные ленточные
Более универсальны в отличие от описанных выше. При производстве данного вида строп используют прочные ленты из полиэстера. Особенности текстильных строп:
- Мягкие – не портят товар при подъеме и перемещении, не оставляют царапин.
- Грузоподъемность определяется по цвету ленты.
- Легко использовать при закреплении груза.
- Могут контактировать с водой.
Ленточные стропы используют для мягкого захвата и подъема груза, чтобы не испортить форму или не поцарапать упаковку. Выделяют следующие модификации:
- 1СТ. Одноветвевой строп.
- 2СТ. Двухветвевой.
- 3СТ. Трехветвевой строп.
- 4СТ. Четырехветвевой.
- СТП. Петлевые одно- или многослойные.
- СТК. Кольцевая разновидность из одного слоя или с добавлением дополнительных (2СТК, 3СТК и т.д.).
Понять грузоподъемность текстильных строп можно как по маркировке на бирке, так и по их цвету:
- Фиолетовый – 1 тонна.
- Зеленые – не более 2 тонн.
- Желтые – до 3 тонн.
- Серые предназначены для грузов до 4 тонн.
- Красные – до 5 тонн.
- Коричневые – до 6 тонн.
- Синие – до 8 тонн.
- Оранжевые – 10 тонн и больше.
Для обеспечения выполнения задач разного плана достаточно приобрести 3-4 вида такелажных строп с высоким уровнем прочности и грузоподъемности. Для консультации по выбору строп и получению дополнительной информации о заказе, обращайтесь к менеджеру нашего магазина по телефона или оставив заявку на сайте.
ООО ПК «СКиТ» Нижний Новгород Владимир, Иваново, Кострома, Бор
