Технические характеристики отрезных кругов для металла

Какие дополнительные сведения указываются в маркировке отрезных кругов

Абразивно-отрезные круги пользуются популярностью, так как это самый быстрый способ осуществить распиливание металлических деталей. Чтобы процесс был успешным, рекомендуется круг для УШМ отрезной по металлу выбирать с максимально-правильным подходом. Такой подход удается достичь только по прочтению технических данных рассматриваемых насадок. Кроме главных параметров отрезных дисков, необходимо учитывать такие критерии:

1. Материал, из которого изготовлены абразивные зерна. Для изготовления абразивных зерен используют два типа материалов — это электрокорунд и карбид кремния. Электрокорунд обозначается буквой A, а карбид-кремния C. Зернистость материалов составляет от 5 до 125. Наиболее эффективными являются электрокорундовые отрезные круги на УШМ
2. Для обозначения твердости используются латинские буквы. Эти буквы указываются непосредственно после обозначения размера зерна. Используются буквы от M до T. Самая низкая твердость указывается буквой M, а максимальная твердость обозначается буквой Т
3. Скорость работы отрезного круга. Этот параметр зависит от материала используемой связки. На насадках с вулканитовой связкой устанавливается скорость в 50, 63 и 80 м/сек. Если диск изготовлен с применением бакелитового армирующего слоя, то скорость работы может достигать отметки в 80-100 м/сек. Чем выше скорость, тем выше эффективность инструмента при распиливании металлических материалов
4. Срок годности — это еще один немаловажный критерий, от которого зависит длительность эксплуатации. Если диск отрезной хранится продолжительное время, то он может прийти в негодность. Для оснастки с бакелитовым армированием устанавливается ресурс до 6 месяцев, а для вулканитовой связки до 1 года. Закупать насадки в большом количестве и хранить их не рекомендуется. При покупке учитывайте, что насадка должна быть изготовлена не позднее 1-2 месяцев назад. Где указывается срок годности отрезного диска для болгарки? Сведения о сроке изготовления указываются на металлическом кольце внутреннего отверстия. Здесь пишется год и месяц, до которого разрешена эксплуатация оснастки. После окончания срока годности использовать круг отрезной категорически противопоказано, так как в процессе работы он может попросту разлететься, и нанести серьезные увечья оператору

Это интересно! Немаловажно при выборе и работе отрезными дисками учитывать их допустимую скорость. Работать насадкой, которая не предназначена для резки металла на большой скорости, крайне опасно, так как повышается вероятность того, что устройство может разлететься

Маркировка

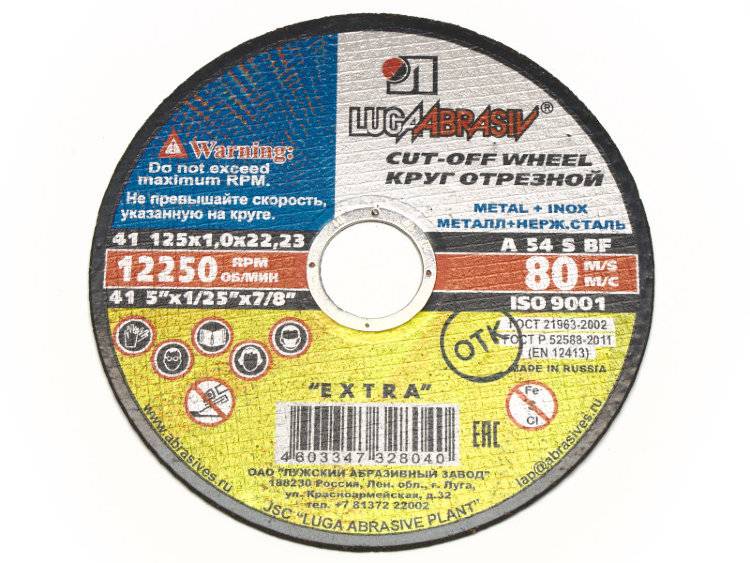

Выбору нужного инструмента способствует наличие маркировки. В ней в зашифрованном виде указаны технические параметры расходников. Например, так выглядит буквенно – цифровой набор маркировки отрезного диска, российским производителем:

1. — На изображении обозначен производитель инструмента — Лужский абразивный завод (г. Луга, Ленинградская область).
2. — Наименование инструмента:
   • круг отрезной – на русском языке;
   • cut –off – wheel – в английском переводе.
3. — Назначение – для обработки стали (надписи «сталь», «steel» на круге).
4. — Указаны размеры круга (наружный диаметр х толщина х посадочный диаметр):
   • в мм – 200 х 2,5 х 22,23;
   • в дюймах – 8”х 1/10”х 7/8”;
   • цифровое обозначение «41». Это характеристика конструктивного исполнения круга – здесь плоский.
5. — Круг рассчитан на 7650 об/мин, при этом максимальная окружная скорость не должна превышать 80 м/с.
6. — Технические параметры материала круга определяются из обозначения «A 30 S BF», где:
   • A – означает, что основу абразива составляет электрокорунд белый, как раз применяемый для обработки металла;
   • 30 – размер зерна абразива, здесь оно среднее;
   • S – твердость круга, здесь круг твердый;
   • BF – обозначает тип связки, здесь синтетические смолы с армированным стекловолокном.
7. — Правила безопасной работы в виде знаков, обозначающих необходимое действие.
8. — ГОСТ 21963 – 2002, ГОСТ Р 52588 – 2011, ЕN 12413 – российские и европейские нормативные документы, которым соответствует данный инструмент.

Маркировка зарубежного производителя инструмента для УШМ выглядит следующим образом:

1. — Инструмент под брендом NORTON VULKAN произведен корпорацией Saint Gobain (Сен Гобен) со штаб-квартирой во Франции.
2. —Назначение отрезного диска (компания производит только такой инструмент для УШМ) для обработки стали (дополнительно с целью визуализации у кругов предназначенных для обработки металла этикетка имеет синий цвет) продублировано на нескольких языках.
3. — Круг рассчитан на 12250 об/мин с максимальной окружной скоростью 80 м/c.
4. — Размеры такие же как и на российском диске – в мм и в дюймах.
5. — К техническим параметрам «A60S – BF41» добавилось цифровое обозначение «41». Это характеристика конструктивного исполнения круга – здесь плоский.
6. — Обязательно указываются способы безопасной работы.
7. — Нормативные документы, которым соответствует инструмент, выпущены Евросоюзом.

Недостатки

• Главным недостатком твердосплавных дисков является их высокая цена. Стоимость изделия в десятки раз выше, чем обычного абразивного диска. В связи с этим, окупаемость такого товара в домашних условиях может затянуться не на месяцы, а на годы. Ознакомиться с ценами на твердосплавные диски для резки металла можно по этой ссылке https://www.220-volt.ru/krugi-tverdosplavnye-po-metallu/.
• В связи с тем, что твердосплавные диски толще, чем абразивные, их линия среза будет шире. Это факт нужно учитывать. При резке изделия на несколько маленьких заготовок, вы потеряете какое-то количество металла.
• Твердосплавные диски боятся коррозии. Нужно понимать, что когда вы режете ржавые изделия, диск изнашивается гораздо быстрее.

Сфера использования

Рассматриваемая оснастка может классифицироваться по применению по конкретным категориям материалов – дерево, металл или бетон. Каждый тип данного устройства будет иметь собственные отличительные свойства, но чаще всего отрезными кругами работают по металлу. К таковым металлическим объектам работы могут относиться изделия:

• Из металлов и их сплавов;
• Из стали;
• Из чугуна;
• Из нержавеющей стали;
• Из цветмета (медь и алюминий);
• Из оцинкованных изделий.

Принципиально, абразивный режущий диск отличается от иных насадок, приспособленных для обработки дерева или бетона. Все дело в консистенции абразивного материала, которого для бетона и дерева наносится на диск куда меньше.

Виды отрезных дисков по металлу

Технические характеристики отрезных кругов (или иначе дисков) для работы по металлу регламентируются ГОСТ Р 57978—2017, который предусматривает два типа этого инструмента: плоские (ISO 41) и с утопленным центром (ISO 42). Этим же ГОСТом устанавливаются размерные ряды и другие нормируемые параметры для обоих типов. Конструктивно отрезной диск по металлу представляет собой структуру типа сэндвич, состоящую из чередующихся слоев армирующей сетки и режущего композита, в которые запрессована металлическая втулка (см. рис. ниже).

Армирующие сетки, как правило, изготавливаются из стекловолокна и в зависимости от условий применения инструмента могут иметь разные толщину и размеры ячеек. Режущий композит состоит из абразивного порошка и связки. Для резки металлов в качестве абразива используют порошки из различных видов электрокорунда и карбида кремния, а связкой обычно служат бакелитовые смолы (хотя ГОСТом также предусмотрено применение вулканитов).

Конструктивные и физические свойства отрезных дисков зависят от вида обрабатываемого металла. По этому признаку международными стандартами предусмотрено четыре типа инструмента: для работ по конструкционной стали, по чугуну, по нержавеющей стали и по цветным металлам. Последние имеют много вариантов твердости, хрупкости и вязкости, поэтому производители нередко указывают в своих каталогах, для какого конкретного вида металла тот или иной тип диска предназначен. Кроме того, выделяют отрезной инструмент для ручной и машинной работы, в частности диски по металлу, предназначенные для болгарок, должны содержать в маркировке код «Рд».

Кроме армированных абразивных кругов на связках из смол существуют твердосплавные диски для резки металла на стационарных маятниковых и торцовочных пилах. Такой инструмент обычно используют в заготовительных цехах металлообрабатывающих предприятий, он имеет узкоспециализированное применение и относится к дисковым пилам. Еще один вид отрезного инструмента — это алмазные диски, но они в соответствии с ГОСТ 32833—2014 не могут применяться для резки металлов. Иногда к отрезным относят и пильные диски, используемые в деревообработке на циркулярных станках. Внешне они в чем-то подобны отрезным кругам для обработки древесины. Но на самом деле такие пильные диски имеют другое назначение, и ГОСТом классифицируются как «дисковые пилы».

Разновидности отрезных дисков

Маркировка отрезных дисков и ее значения

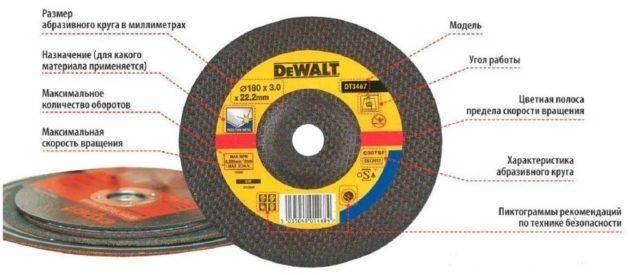

Любая отрезная оснастка для УШМ должна иметь сопутствующую маркировку, на которой отражены все самые необходимые технические данные. Только знание и умение расшифровывать указанные там значения помогут подобрать насадку надлежащего типа. Ниже будет перечислена основная информация, присутствие которой обязательно:

В самом верху указывается наименование изготовителя.
Размер внутреннего диаметра (посадочного кольца), толщина и наружный диаметр наносятся прямо под посадочным отверстием и могут иметь следующий вид «180 х 1 х 22».
Материал объектов, по которым возможно применять круг. Обычно надписи выполняются на латинице, к примеру, Metal – для абразивных моделей, Steel – разрезание стали, Aluminium – резка алюминия и иного цветмета, Inox – нержавеющая сталь, Castrion – чугун и сталь-литье. Существуют также и универсальные образцы, на которых функционал обозначен «Uni».
Виды насадок, говорящие о конструктивных особенностях посадочного отверстия. Плоский круг обозначается цифрами «41», имеющий смещение в одну из сторон – «42» (так обычно маркируются заточные и шлифовальные насадки).
Материал связки – обозначает вулканитовую, бакелитовую или керамическую основу. На российских моделях обозначается двумя буквам, например, «БУ» — «бакелит усиленный». Эта же маркировка на английском выглядит как «BF» — «Bakelitе forced».
Тип материала изготовления круга. Литера «А» означает электрокорунд, литера «С» означает кремниевый карбид. Перед литерой должны находится цифры, обозначающие величину фрагмента (зерна).
Твердость отражается в буквах «М» и «Т» и после них должен идти соответствующий индекс твердости.
Предельная рабочая скорость – она зависит от вида связки армирующей. Для бакелита этот параметр установлен в пределах от 80 до 100 метров в секунду, у вулканита данный показатель варьируются от 50 до 80 метров в секунду. Именно от скорости вращения будет зависеть общая скорость выполнения работ.
Срок годности – это важнейший параметр, отвечающий за общую возможность использования диска

В наше время мало кто обращает внимание на этот срок, что, в свою очередь, часто влечет не просто поломку самого инструмента, но и получение травм оператором. Поэтому данный параметр должен быть в обязательном порядке проверен перед покупкой

Указывается он виде месяца и года и располагается на стальной части посадочного кольца. Если этот срок истек, или до его окончания осталось менее месяца, то пользование такой насадкой строго запрещается.

Разновидности отрезных дисков

Отрезные круги для углошлифовальной машинки могут быть как из абразивного материала, так и цельнометаллические. В зависимости от вида обрабатываемого материала, подбирается и тип отрезного диска.

По металлу

Если требуется порезать металл, то всегда используйте расходники на бакелитовой связке с наличием упрочняющих элементов. При этом должно быть не меньше 2-х армирующих сеток.

Для черных металлов применяется обычный корунд, содержащий, кроме окиси алюминия, примеси хлора, железа и серы.

Для порезки нержавейки, недопустимо наличие в составе отрезного круга вышеуказанных примесей, поскольку они вызывают прижег стали (перегрев). В результате этого, из нержавейки могут выгорать легирующие добавки, и она превращается в обычную сталь, вследствие чего место среза начинает покрываться ржавчиной

Поэтому важно перед покупкой диска внимательно ознакомиться с нанесенной на нем информацией. Отрезной диск для нержавейки всегда промаркирован буквами “AS” и словом “INOX”

Для резки цветных металлов применяются диски с крупными частицами абразива. Например, отрезной круг по алюминию, кроме крупного абразива, имеет в составе специальные наполнители, которые препятствуют засорению режущей кромки.

Часто пользователи угловых шлифовальных машин задаются вопросом: какие отрезные диски по металлу лучше использовать? Идеальный диск для болгарки должен иметь:

• бакелитовую усиленную связку (БУ);
• правильно выбранный тип абразива: для нержавеющей стали белый электрокорунд (AS), для черного металла – обычный корунд;
• толщину диска от 1,6 до 2 мм;
• внешний диаметр 125 мм;
• мелкофракционные абразивные частицы, если требуется порезка стальных конструкций.

Для резки профнастила применять абразивные круги не рекомендуется, поскольку место среза перегревается, и из него выгорает цинк — основной элемент, препятствующий коррозии. Чтобы снизить перегрев материала, некоторые умельцы применяют циркулярный металлический диск для болгарки с мелкими зубьями. Но в обоих случаях место среза нужно обработать специальным антикоррозийным составом, который можно приобрести в магазине, где продаются профилированные металлические листы.

Для резки камня

Для резки камня в бытовых условиях подойдет абразивный диск, изготовленный из карбида кремния (маркируется буквой С).

Данный отрезной диск применяется для мелких работ по камню, поскольку он быстро изнашивается. Но, благодаря невысокой стоимости, данный расходник является довольно популярным у владельцев болгарок.

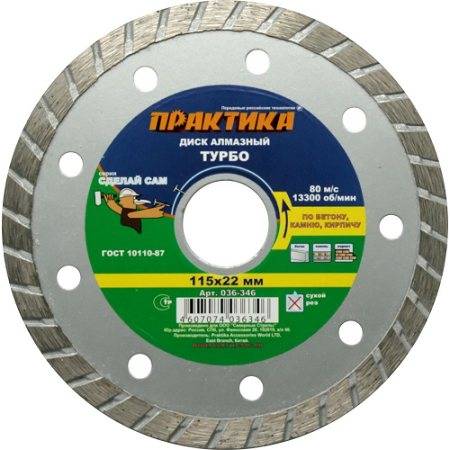

По бетону

Диски для резки бетона и железобетона производятся из высокопрочной закаленной стали, с нанесением на режущую часть алмазной крошки. Также данные отрезные круги могут быть сегментированные и цельные.

Перед началом резки бетона необходимо определить его тип. Он может быть обычный или армированный (содержащий металлическую сетку). Также стоит учитывать возраст бетона.

1. Молодой бетон обладает абразивными свойствами, поэтому быстро изнашивает инструмент. Для его резки требуется использовать алмазные сегментированные диски по бетону увеличенной толщины.
2. Старый бетон является очень твердым материалом. Для его обработки лучше применять круг на болгарку умеренной толщины.

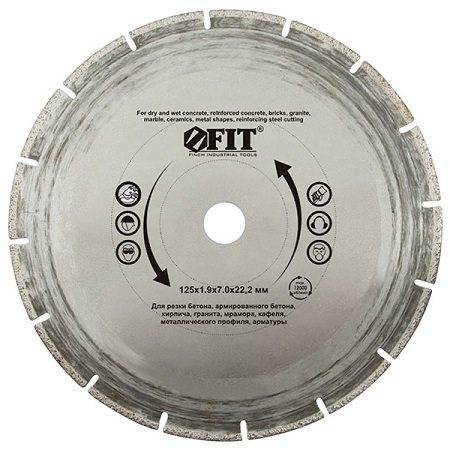

Для резки армированного бетона устанавливают универсальный алмазный круг.

Для резки плитки и керамогранита

Лучше всего для резки керамической плитки использовать цельные обрезные круги с алмазным напылением. На таких дисках обычно написано “Мокрый рез”. Как показывает практика, данный инструмент замечательно делает ровный, с минимумом сколов, рез по плитке даже без применения воды, хотя при этом образуется много мелкой пыли.

Сплошной алмазный диск также можно использовать и по керамограниту.

По кафелю, конечно же, можно использовать сегментированные (сухие) и турбо диски, но качество реза будет очень низким, поскольку по его краям неизбежно будут образовываться сколы.

Для резки пластика

Пластик хорошо режется обычным абразивным инструментом по металлу. Но существует и специальный пильный круг (трёхзубчатый), предназначенный для резки дерева, фанеры и пластика. Его можно использовать не только для резки, но и для продольного пропила материала, особенно толстого.

Использовать циркульные пилы с множеством зубьев по пластику и дереву не рекомендуется, из-за большой вероятности обратной отдачи инструмента, что может привести к травме.

Применение отрезных дисков по металлу

Определенные круги применяются при резке образцов различной степени твёрдости. Это может быть:

• кирпич;
• бетон;
• металл;
• гранит, трудно поддающийся резке.

Как выбрать отрезные диски для болгарки по металлу

Также можно выполнить шлифовку любого уровня, зачистку металлов, очистку поверхностей от краски, коррозии и клеевых составов.

Отрезные диски можно подобрать для маленькой, средней и большой болгарок

Основное внимание при выборе необходимо уделить подбору внешнего и внутреннего диаметра. От размера круга будет зависеть глубина реза

Отрезные круги по металлу

Также немаловажным является количество зубьев – режущих сегментов, которое варьируется от 24 до 100 и отвечает за скорость резки. Чем больше количество зубьев – тем выше скорость.

При разрезании металла чаще всего применяются диски диаметром 200–300 мм. Они используются при резке алюминиевого и стального профилей, листовой стали, арматуры и цветного металла.

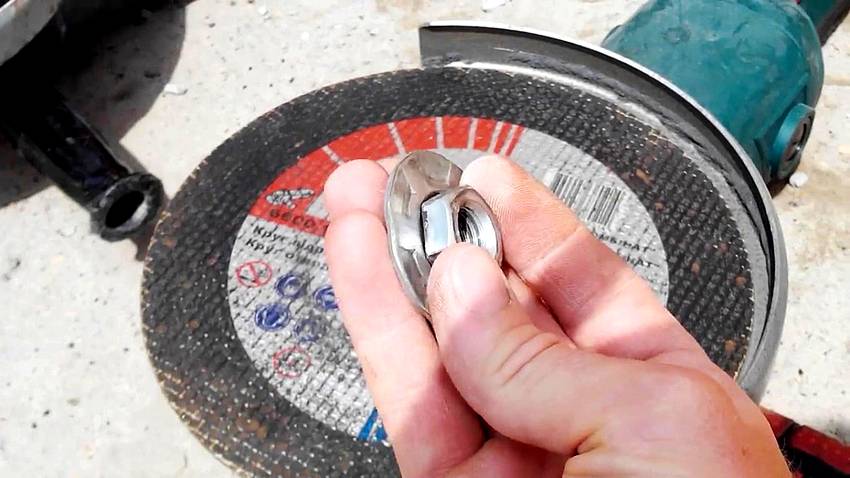

Что делать, если заклинило прижимной фланец

Часто встречаются такие ситуации, когда при обработке толстого прочного материала инструмент заклинивает в заготовке. В этом случае диск ломается, а вращающийся шпиндель туго затягивает фланец. Для раскручивания УШМ существует несколько методов.

Первый способ предполагает использование двух газовых ключей. При работе с инструментом не следует прилагать больших усилий, так как это может привести к повреждению фиксатора шпинделя. Одним ключом зажимается нижний фланец, а другим – верхний. При этом осуществляется вращение инструментов в разные стороны.

Если сломан фиксатор, для снятия диска с болгарки необходимо разобрать редуктор. Для этого откручивается крепежный болт. Крышка совместно с валом извлекается из УШМ. Затем следует зажать вал в тиски и при помощи газового ключа выкрутить фланец.

Можно воспользоваться термическим способом, который предполагает нагревание гайки при помощи строительного фена, паяльной лампы или газовой горелки. Нагретый элемент легче поддается откручиванию посредством использования стандартного ключа для болгарки.

Чтобы избежать ситуаций, когда заклинивает прижимной фланец, необходимо воспользоваться специальной гайкой

Если вышеизложенные способы не подействовали, абразивный круг для болгарки придется стачивать. Для этого при помощи плоскогубцев необходимо убрать осколки диска. Кусок листового металла зажимается в тиски. Его толщина должна соответствовать размеру диска. Далее осуществляется стачивание остатков круга о торцевую часть металлической заготовки.

Ослабить прижимной фланец можно при помощи специальной жидкости WD-40, которой необходимо полить место соединения элемента с валом. Спустя 5-7 минут крепеж можно будет открутить стандартным ключом.

Современная болгарка является одним из самых востребованных инструментов, при помощи которого можно выполнять разные варианты обработок заготовок из металла, дерева и камня. В зависимости от характера работ выбирается определенный вид диска, диаметр которого должен соответствовать типу инструмента, что станет залогом эффективного и безопасного рабочего процесса.

Техника безопасности при работе с дисками для болгарки

Для любого строительного инструмента требуется точно соблюдение правил безопасности, и болгарка не является исключением. Вот некоторые из них:

1. При работе с любым типом расходного материала следует использовать специальный щиток, защищающий лицо.
2. Инструмент необходимо держать таким образом, чтобы вращение диска или насадки осуществлялось по направлению от работающего с ним человека.
3. Следует индивидуально для каждого материала соблюдать нужную скорость вращения.
4. Не использовать диски, предназначенные для работы с одним типом материала для обработки материалов другого типа.
5. Не использовать сам инструмент для работ, не предусмотренных его техническими характеристиками, оговоренными производителями в паспорте.

При соблюдении этих несложных, но нужных рекомендаций и инструмент будет служить долго и счастливо, и здоровье мастера не будет подвергаться опасности.

Подведем итог: при выборе и покупке дисков для болгарки прежде всего необходимо отталкиваться от предполагаемых операций и типов обрабатываемых поверхностей. А соблюдение правил безопасности при работе  с ними позволит продлить долговечность насадок и инструмента.

Промышленный фен. Главный по разогреву

Тёрка для штукатурных работ. Как не ошибиться при выборе?

Разновидности дисков и насадок для болгарки по характеру работ

Основные обозначения

Основательный подход к выбору абразивных кругов зависит от критериев следующего вида:

1. Общий диаметр круга;
2. Толщина дисковой пластины;
3. Посадочный диаметр (редко отличается от 22,2).

Кроме того, в основной информации обычно указывается срок годности.

По стандартам толщина пластины диаметром 125 мм составляет от 2,3 мм до 2,5 мм. Тонкими при таком же диаметре считаются диски в 1−1,2 мм.

Основную информацию следует искать на лицевой поверхности: там будет указана специализация круга — предназначен ли он для резки только стали или подходит также для цветных металлов. Существуют и универсальные варианты. Там же указывается размер отрезного диска, срок годности и максимально допустимое в процессе использования количество оборотов.

Срок годности

Обычно этим цифрам, выбитым вокруг посадочного отверстия пластины, придается мало значения. Тем не менее, производители отрезных дисков настаивают на использовании продукции в указанный ими временной промежуток: например, V 01/ 2018 будет означать срок годности до начала первого квартала 2018 года.

Внешний диаметр

Этот важнейший параметр, по сути, означает класс УШМ, для работы на которой предназначен отрезной круг. Распространены следующие варианты: 115, 125, 150, 180 либо 230 мм. Недопустимо устанавливать на шлифмашину круг большего, нежели следует, диаметра. Это прямо запрещается техникой безопасности вкупе со здравым смыслом. Во-первых, помешает защитный кожух, а во-вторых, скорость вращения режущего края выйдет далеко за пределы, предусмотренные производителем электроинструмента, что с высокой вероятностью чревато серьезными травмами и выходом техники из строя.

Толщина пластины

Чем тоньше отрезной диск, тем легче прорезается материал: меньшая площадь лезвия уменьшает его сопротивление. Вообще у тонких пластин немало преимуществ:

1. Быстрее справляются с работой;
2. Меньше нагреваются;
3. Спил получается ровнее.

При этом не менее очевиден и недостаток такого рода кругов: быстрая стачиваемость. Однако для УШМ небольшой мощности, аккумуляторных, не предназначенных для длительной работы без перерыва, этот тип дисков годится как нельзя лучше.

Стоит отметить, что при соблюдении норм ТБ и эксплуатационных требований к электроинструменту, ни тонкие, ни толстые диски не слишком опасны: армирующая сетка удерживает структуру пластины вне зависимости от ее толщины.

Параметры спецификации

Спецификацией называется код из четырех символов, с помощью которых зашифровывается информация о фракции абразивного зерна и связывающих его веществах. Например, AS маркируется белый электрокорунд высокой степени очистки, предназначенный для резки заготовок из нержавеющей стали. Цифры кода означают зернистость на единицу поверхности диска: для работы со сталью потребуется крупнозернистый отрезной круг с пометкой 30 или 24.

Для цветных металлов нужен будет круг с кодом 40, а то и 60, если металл мягкий. Далее, буквой латинского алфавита обозначается твердость связующего компонента. Связка тем тверже, чем ближе буква расположена к концу. Однако здесь существует обратная зависимость с твердостью обрабатываемого материала, поскольку режет не связка, а абразивное зерно.

Последние два символа редко изменяются и обозначают связующий компонент, в качестве которого используется вязкий термореактопласт бакелит.

Преимущества разных видов дисков

Положительные моменты абразивных дисков:

• доступная стоимость;
• широкий ассортимент;
• не тупятся в процессе эксплуатации;
• самопроизвольное охлаждение за счет наличия пористой структуры;
• диск по алюминию состоит из специальных наполнителей (не загрязняется, повышается износостойкость и качество реза).

Слабые места:

• быстрый износ;
• обильное выделение характерного запаха в процессе работы;
• при резке образуется сноп искр.

Положительные моменты алмазных дисков:

• отсутствие запаха гари;
• незначительный выброс искр в процессе работы;
• длительный срок эксплуатации;
• точность реза.

Преимущества алмазных дисков

Слабые места:

• быстрый нагрев;
• дороговизна.

Положительные моменты твердосплавных дисков по металлу:

• высокая скорость работы;
• металл не нагревается;
• точность реза;
• солидный ресурс диска (порядка 5000 резов);
• нет вредных выбросов.

Преимущества твердосплавных дисков по металлу

Слабые места:

• дороговизна;
• боится ржавчины;
• потеря металла (по причине толстой линии реза).

Как правильно поменять диск на болгарке
