Сверло под конфирмат. два диаметра в одном!

Дополнительный инструмент для изготовления мебели на дому

1) Электродрель — Она понадобиться нам для сверления отверстий в ДСП или стене. Желательно брать дрель с реверсом (возможность оборачиваться в обоих направлениях). Мощности в 400-500 Вт вполне будет достаточно.

2) Электролобзик – на первом этапе без нег можно и обойтись. С его помощью обычно непосредственно на месте монтажа вырезают отверстия под мойку или газовую поверхность, делают отверстия в столешнице, подрезают плинтуса.

3) Ручной Фрезер – им фрезеруют торцы деталей. Допустим вы хотите сделать радиус на столешнице, в первую очередь вы вырезаете его электролобзиком, ну а далее фрезеруете торец для гладкости, таким образом он получиться у вас ровным, гладким и без сколов. Обзаводиться фрезером на первоначальном этапе так же не обязательно.

4) Фен строительный – Предназначен для поклейки кромки ПВХ на торцы ДСП. Но без него можно и обойтись, т.к. кромку поклеят за вас в том же цеху, где вы будете делать распил.

5) Нож канцелярский – предназначен для отрезания кромок и других деталей, нож этот острый, затачивать его не нужно, а при износе просто меняется лезвие.

6) Нож косяк – используется для обрезания кромки ПВХ после приклеивания.

7) Резиновая киянка – будет полезна при монтаже дверей для шкафа купе.

Сверла под конфирмат

Найдено 48 товаров

Категория

При сверлении дерева, его производных и пластиков применяются специальные сверла, с центром и буртиками. Такая конструкция обеспечивает точное и аккуратное сверление, отсутствие сколов. Для отверстий малого диаметра подойдут спиральные сверла, для больших глухих отверстий — перьевые, а для больших и сквозных — кольцевые. rn

Лучший результат сверления камня (природного или искусственного), гранита, кирпичной кладки обеспечат сверла с твердосплавным наконечником. rn

Для работ по бетону предназначены сверла особой конструкции, с Т-образным карбидо-вольфрамовым наконечником. Такие сверла легко справляются с самыми твердыми материалами. Они очень прочные и износостойкие. rn

Сверла, предназначенные для обработки металла, твердого пластика или композитных материалов, изготовлены из легированной стали. Выпускаются в двух вариантах: односторонние и двухсторонние. Вторые имеют больший рабочий ресурс. rn

Хрупкие материалы, такие как стекло, керамика, кафель, требуют особых условий сверления. Материал должен не срезаться, а как бы стираться, слой за слоем. Для этого сконструированы специальные сверла со стреловидным наконечником, кромки которого качественно отшлифованы. rn

Хвостовик — часть сверла, предназначенная для его крепления в инструменте. Современные производители выпускают оснастку с хвостовиками разных типов. rnrn

Для фиксации в ключевом патроне используются сверла с цилиндрическими и шестигранными хвостовиками. rnrn

Оснастка с цилиндрическим хвостовиком — одна из самых популярных на сегодняшний день. Однако такая форма препятствует передаче высокого крутящего момента, так как сверло в этом случае начитает проворачиваться в патроне. rnrn

Шестигранный хвостовик в этом плане более надежен. Такие сверла могут устанавливаться как в традиционном патроне, так и в держателе для бит в четверть дюйма. Последний вариант значительно сокращает время, затраченное на смену оснастки, но при этом, снижает точность работ. Для устранения подобного недостатка были разработаны сверла Centrotec со слегка скругленными гранями хвостовика. rnrn

Хвостовики SDS-типа используются в быстрозажимных патронах. Система SDS, разработанная и внедренная компанией Bosch в 70-х годах прошлого века, предназначена для быстрой смены сверл или буров. rnrn

Хвостовик типа SDS для крепления в инструменте имеет два паза. Его диаметр составляет 10 мм, а глубина погружения в патрон — 40 мм. rnrn

SDS-plus: на таком хвостовике имеется два открытых паза для направляющих клиньев патрона и два закрытых для упора стопорных шариков. Диаметр — 10 мм, фиксируется в патроне на глубину 40 мм. Как правило, применяется совместно с легким строительным инструментом. rnrn

SDS-max – оснастка с таким хвостовиком используется с тяжелым, профессиональным инструментом большой мощности и производительности. Такой хвостовик имеет значительные диаметр (18 мм) и глубину погружения в патрон (90 мм), крепится в инструменте благодаря трем открытым и двум закрытым пазам. rnrn

Хвостовик SDS-top имеет диаметр 14 мм, вставляется в патрон на глубину 70 мм. Оснастка с таким хвостовиком оптимальна для дрелей и перфораторов среднего класса (порядка 4 кг). rnrn

При выборе длины сверла определяющими факторами являются глубина глухого отверстия или толщина рассверливаемого материала, если отверстие сквозное. rn

Ввиду того, что с помощью универсальных сверл можно создавать отверстия в различных материалах, при выборе следует обращать на такую характеристику, как его диаметр. В процессе сверления, в зависимости от плотности материала, происходит биение сверла. Чем материал плотнее, тем больше амплитуда биения, соответственно диаметр готового отверстия будет больше диаметра сверла. Поэтому для получения отверстия необходимого диаметра, всегда берется сверло чуть меньшего размера. «,»sort»:17,»additional»:false>],»booleanFilters»:,»productCount»:29,»queryString»:»»>» data-category-id=»1501″ data-category-name=»Сверла по дереву» data-bowed-category-name=»в Сверлах под конфирмат» data-rname=»po-derevu» data-tag-page-id=»7239″ data-make-id=»0″ data-search-string=»» data-reset-link=»/rashodnie-materialy/instrument/dlya-dreley/udarn/sverla/po-derevu/pod-konfirmat/#goods» data-is-search-page=»» data-ab-is-expanded-filters=»» >

Правила сверления

Сверление отверстий под конфирматы просит следования определенным советам и происходит в последующем порядке:

1. Приготовить древесные детали, очистить их поверхность от стружки и загрязнений.
2. Произвести подготовительную разметку отверстия.
3. Выровнять детали по отношению друг к другу и накрепко зафиксировать их. Если это детали маленьких размеров можно это создать на верстаке. В продаже имеются особые зажимы, которые ориентируют плоские детали под углом 90 градусов. Если же они имеют большие размеры, может быть, целенаправлено зафиксировать их с помощью шкантов.
4. Проверить соответствие избранного сверла под применяемый типоразмер евровинтов.
5. Провести сверление под конфирмат. Сверло обязано быть нацелено по отношению к торцу детали под прямым углом. Даже маленькое смещение может попортить отверстие. Советуем употреблять особые шаблоны для сверления.
6. Вкрутите в приобретенное отверстие конфирмат с помощью шестигранного ключа.
7. Как вариант, если трудно ориентировать детали и проводить сверление в обоих сразу, можно просверлить круглые отверстия в каждой раздельно. Потом скооперировать их оси и провести окончательное сверление особым инвентарем. В этом случае принципиально создать доброкачественную разметку.

Разновидности мебельного соединения

Для сборки мебели может применяться скрепление двух видов:

• мебельные шурупы;
• конфирматы.

Конфирмат это одна из разновидностей мебельных шурупов, его так же называют шурупной стяжкой, евровинтом и еврошурупом.

У самореза острый конец и небольшой шаг резьбы, конфирмат же имеет более широкий шаг и больший диаметр стержня. Первый тип чаще всего применяется при сборе предметов интерьера из цельного дерева, простого и ламинированного ДСП, МДФ.

Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом.

Конфирмат имеет в последнее время более широкое применение, от самореза прежде всего отличается расширением после окончания резьбы при переходе к части с крепежной головкой. Таким нехитрым способом достигается более высокое качество стяжки.

Такие элементы, как конфирматы мебельные пользуются немалым спросом благодаря неимоверной точности их посадки и простоты применения.

Если саморез можно вкрутить обычной отверткой в панель без предварительно подготовленных отверстий, с конфирматом подобного проделать не получится.

Для его установки понадобится шестигранный ключ или дрель со специальной насадкой.

Универсальные шурупы

Шурупы для мебели позволяют получить приемлемое качество стяжки и аккуратное соединение, но при работе с этим видом нельзя допускать ошибок. Небольшой перекос при фиксации такого крепежа — и оба скрепляемых элемента могут быть испорчены.

Саморезы плохо выдерживают неоднократное выкручивание из одного и того же отверстия, поэтому при допущении ошибки на этапе подготовки придется высверливать место под скрепляющий элемент повторно.

На шляпке элемента имеется насечка (прямая, крестовая или многоугольная) для закручивания его в полотно.

Также чаще всего диаметр самореза уступает конфирмату, поэтому не достигается столь же надежного и долговечного стягивания деталей между собой.

Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется шуруповерт.

В зависимости от материала, шуруп может быть металлического, черного или золотистого оттенков. Благодаря этому такой крепеж можно легко маскировать без дополнительных элементов, только лишь за счет собственного цвета.

Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними. За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП.

Конфирматы

Как уже было сказано, конфирматы способны обеспечить более высокое качество стяжки. Довольно весомый недостаток такого типа крепежа — в невозможности применения с материалом небольшой глубины. Именно этот фактор ограничивает применения конфирмата, однако в большинстве случаев для шкафов, столов, гарнитуров и бесчисленного количества других видов предметов интерьера используют именно их.

Конфирматы позволяют скрепить между собой несколько деталей, изготовленных из натурального дерева.Для его производства используется исключительно высококачественная углеродистая сталь. Имеет антикоррозийное покрытие на основе цинка, никеля или латуни.

Форма головки конфирмата подбирается по индивидуальным предпочтениям. Единственный нюанс — если планируется закрывать поверхность шляпки, следует подбирать соответствующие ее форме элементы.

Конструктивные особенности свёрл под конфирматы

Долговечное сверло под конфирмат должно обладать следующими эксплуатационными характеристиками:

1. Твёрдостью в пределах 61…64
2. Удовлетворительной ударной вязкостью (kc = 150…165).
3. Стойкостью против изгиба.
4. Термостойкостью до температур 120…150°С.

При таких параметрах инструмент может долговременно реализовать свои основные функции – быстрое формообразование внутреннего диаметра с высоким качеством, а также предотвратить сколы и иные дефекты, которые могут возникать при получении отверстий и полостей в малопластичных материалах.

Поскольку отверстия, получаемые для данной разновидности крепежа, обязательно должны иметь ступенчатый перепад диаметров по высоте, то сверло под конфирмат всегда является составным. Крепёжная часть сверла служит для присоединения оснастки к патрону дрели или станка при помощи стопорного винта. В этой части имеется глухое посадочное отверстие под установку собственно сверла, при этом посадка сверла – скользящая, с минимальными зазорами, что исключает поперечный изгиб и поломку сверла под конфирмат при его работе. Режущая часть выполняется ступенчатой. Это позволяет производить обработку нескольких диаметров за один цикл сверления.

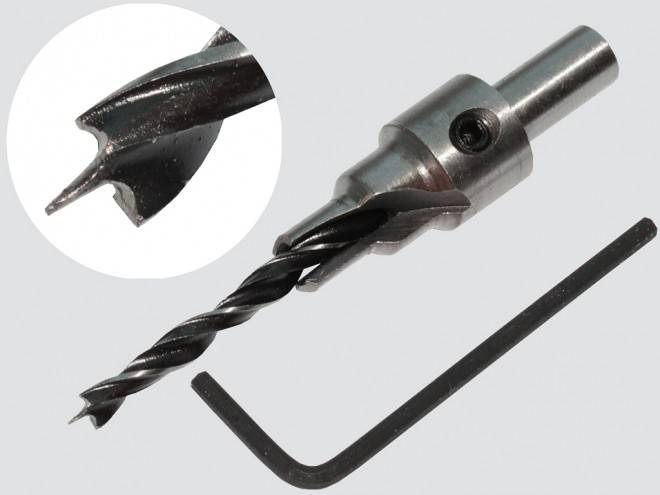

Сверло под конфирмат имеет следующие характерные особенности своего строения:

1. Острый угол заходной части, благодаря чему облегчается первоначальное вхождение инструмента в материал, и обеспечивается центровка будущего отверстия.
2. Уклон в винтовой канавке, полностью совпадающий по углу с соответствующим наклоном резьбы в конфирмате.
3. Полированную с повышенным качеством поверхность перьев, что снижает трение, и улучшает удаление стружки из полости обрабатываемого отверстия. Удаление стружки при этом производится через отверстия, которые расположены на торцевой части упора.
4. Размер установки упорной части может быть предварительно отрегулирован так, чтобы исключить возможное пересверливание. Поэтому при работе с таким сверлом не требуется постоянного контроля за глубиной получаемого отверстия.
5. Площадь контактной части упора всегда выполняется минимально допустимой — для того, чтобы сохранить стойкость сверла, и одновременно не допустить смятия боковой поверхности отверстия.
6. Помимо центровки режущей части, упор производит зенкование торцевой части поверхности отверстия под головку конфирмата. Поэтому за один проход получается полностью подготовленное отверстие под ввинчивание крепежа.

Таким образом, сверло под конфирмат заменяет собой два обычных сверла – под само отверстие, и под коническую часть для головки крепежа.

Как правильно подобрать

Чтобы сделать выбор, нужно измерить головку евровинта (ее внутренняя часть). У разных производителей показатели могут различаться.

Окончание евровинта тупое, что является отличительной чертой этого элемента.

Если полученное значение равно 6,3 – 7 мм, подойдет сверло на 7 мм. Оно универсально для моделей креплений 7х40 – 7х70 мм.

Евровинты имеют разные формы.

Даже если при сверлении образуется небольшой люфт, ничего страшного. В крайнем случае можно ослабить соединение, подогнать расположение деталей и затянуть конфирмат по новой.

Способ закручивания конфирмата зависит от формы головки.

Тоже самое касается моделей 5-40 и 5х50. Для них подходят сверла на 5-6 мм.

Как выполняется крепеж с помощью конфирмата

Последовательность установки евровинта

После разметки приступают к сверлению и ввинчиванию евровинтов. Протачивание осуществляют насадками разного диаметра или специальным сверлом. В первом случае последовательно выполняют 3 операции:

• просверливание на установленную длину через 2 детали;
• раскрытие готового отверстия под гладкую часть конфирмата;
• зенкование (расширение входной части) для заглубления головки.

Данный метод оправдан, если предстоит сборка небольшого количества предметов обстановки. В остальных случаях желательно брать специальное конфирматное сверло.

После высверливания посадочных отверстий устанавливают и вкручивают мебельный евровинт, при этом резьба располагается в тонком нижнем отделе, а головка и гладкая поверхность крепежа – в верхней части. Завершающим этапом будет установка пластиковой заглушки.

Преимущества

Для евровинта необходимо отверстие. Сложность заключается в том, что по своей конструкции он неоднороден: наружный диаметр резьбы и размер головки отличаются. Есть еще шляпка. Все это нужно учитывать для надежного крепления. Можно сделать следующее:

1. Просверлить отверстие, соответствующее длине конфирмата. Его диаметр делается чуть меньше, чем у наружной резьбы.
2. Головка еврошурупа — чуть шире. Она должна плотно входить в отверстие, но не слишком, иначе могут появиться трещины. Верхнюю часть уже проделанного отверстия придется расширять сверлом с необходимым диаметром.
3. Чтобы шляпка хорошо вошла, необходимо освободить место и под нее. Для получения нужного гнезда дополнительно производится обработка с помощью зенковки. Хотя некоторые мастера этот шаг опускают: достаточно немного сильнее закрутить конфирмат.

То есть для того, чтобы вставить один евровинт, нужно иметь два подходящих сверла и, желательно, зенковку. Потребуется проделать несколько операций, каждая из которых может окончиться неудачей, особенно для новичка:

• положение отверстия и его угол может быть взят неверно, что отразится на надежности соединения;
• при зенковке возможны сколы.

Значительно упростить процесс, сэкономить время и нервы способно специальное конфирматное сверло. Обычно оно заменяет собой все описанные выше инструменты и позволяет сделать отверстие быстро, одним движением. Хорошие образцы не портят края отверстия или делают это незначительно. Небольшой брак обычно можно закрыть шляпкой или заглушкой. Изделия подходят:

• для твердой и мягкой древесины;
• для ДСП с покрытием и без него;
• для пластика.

Виды конфирматов и отверстий под их

Так как данный вид крепежа применяется только для слоистых материалов типа ДВП, фанеры либо ламината, особенное значение имеет точность размеров соответственного отверстия, также перпендикулярность его оси опорной поверхности. Невзирая на то, что ГОСТа на конфирматы пока нет, крепёж уже имеет свои индивидуальности и размерный ряд, которого негласно придерживаются производители. Это:

1. Особая асимметричная резьба под дерево на стержне, с увеличенным, против обыденного шагом.
2. Отсутствие острой кромки на торце стержневой части.
3. Увеличенная головка, состоящая из низкого цилиндрического подголовка и развитого усечённого конуса, на торце которого высаживается отверстие под внутренний шестигранник (время от времени такое отверстие производится и в идее крестообразного шлица).
4. Стержень конфирмата должен состоять из гладкой цилиндрической части, которая примыкает к подголовку (она обеспечивает центрирование крепежи и придаёт соединению завышенную жёсткость) и резьбовой части.
5. Особенный угол профиля резьбы (45°), который обеспечивает надёжное соединение материалов меж собой.

Конфирматы выпускаются из покрытой цинком стали типа сталь 08 по ГОСТ 1050 и – пореже – из анодированного алюминия. К крепежу обычно прилагается изогнутый торцевой ключ.

Отверстия, изготавливаемые в ламинированных/шпонированных панелях, должны соответствовать последующим размерам серийно производимых свёрл:

• HSS 5×50;
• HSS 6,3×50;
• HSS 7×50;
• HSS 7×70.

Аббревиатура HSS (High-Speed Steels) значит, что для производства свёрл под конфирмат должны применяться быстрорежущие инструментальные стали. Более пригодными марками из российских сталей этого класса числятся Р18 и Р9М5, а наиблежайшим забугорным аналогом является сталь марки HSS 4341.

Самый главный крепеж — мебельный конфирмат

Здравствуйте друзья.

Сегодня мы с вами поговорим о самом используемом крепеже для изготовления корпусной мебели.

Крепежный элемент, известный под названием конфирмат, получил огромную популярность среди мебельщиков с 1990-х годов. Точное его название – одноэлементная стяжка.

Его называют также евровинтом, еврошурупом и в просторечьи кличут «евриком», а странное наименование конфирмат происходит от названия торговой марки Confirmat, используемого для выпуска этих изделий немецкой фирмой Häfele.

Особенности и преимущества

Конфирмат представляет собой винт с потайной головкой со шлицами двух типов – под шести- и четырехгранный инструмент.

Его стержень имеет тупой конец, оснащен массивной, широко выступающей резьбой, нижние витки которой конические с зазубринами, предназначены для нарезания резьбы в материале.

Под головкой винта стержень имеет гладкий, без резьбы участок.

Изготавливаются евровинты из высококачественной углеродистой стали, оснащаются никелевым, цинковым или латунным покрытием.

Используемая для производства евровинтов сталь пластична, поэтому они гнутся, но не ломаются при неправильно выполненном монтаже, что позволяет легко удалить их из материала.

Одноэлементная стяжка предназначена для соединения деталей из древесины и материалов, созданных на основе продуктов деревообработки, – панелей ДСП и МДФ.

Размерный ряд этого крепежа представлен в следующих соотношениях наружного диаметра резьбы и длины винта (мм): 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7×60, 7х70.

К наиболее ходовым относятся конфирматы длиной 50 и 70 мм с диаметром резьбы 7 мм.

Евровинты с обычной шляпкой требуют дополнительного зенкования отверстия для размещения шляпки заподлицо, но они выпускаются также с небольшим зубом под шляпкой, который обеспечивает отверстие фаской нужного размера просто при монтаже.

Если конфирмат монтируется со стороны лицевой поверхности корпуса мебели, то для маскировки шляпок винтов сегодня предлагается богатый выбор декоративных заглушек и наклеек, которые можно подобрать в соответствии с декором материала мебели.

Нюансы крепежа

При всей универсальности данного крепежного элемента и простоте работы с ними требуется определенный навык, связанный, главным образом, со знанием особенностей того или иного материала, подлежащего монтажу.

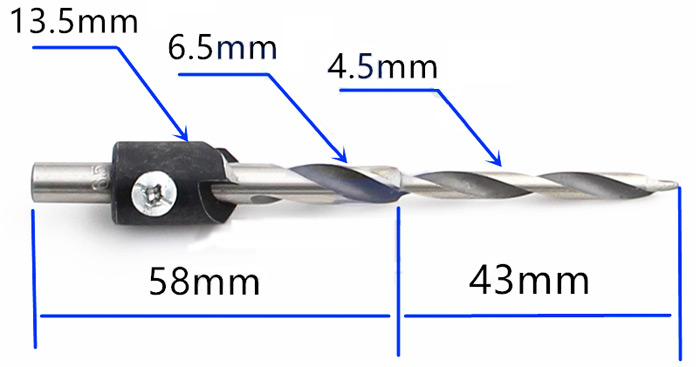

Выполнить отверстия под конфирматы можно с помощью сверл диаметром 4,5-5 мм под стержень винта , а под шляпку отверстие делается специальной ступенчатой фрезой, закрепленной на сверле.

Последний вариант максимально удобен, так как позволяет подготовить отверстия за один проход.

Чтобы выполнить качественное отверстие, лучше использовать высокооборотистый инструмент. На малых оборотах сверло может потянуть древесину и забьется стружкой, которая не будет полностью извлечена из отверстия.

Фрезой выполняются идеальные отверстия, сверло при извлечении оставляет небольшие сколы по краю отверстий, что в данном случае не критично, так как их закроет шляпка винта.

Евровинты обеспечивают более надежные соединения в сравнении с другими видами крепежа благодаря широко выступающей резьбе, прочно врезающейся в материал.

Устанавливаются конфирматы при помощи шуруповерта или дрели с соответствующими битами или ручных ключей.

Новичкам лучше производить установку вручную, чтобы контролировать процесс, и в случае чрезмерного сопротивления винта при монтаже вовремя извлечь крепеж, не допуская механических повреждений материала.

А на этом все.

До встречи в следующих статьях.

Правила установки

У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.

Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.

Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.

Для грамотного монтажа конфирмата рекомендуется заранее узнать про материал самой мебели, а также про конструктивные особенности евровинта. В общей сложности нужно 3 отверстия:

• под резьбовую шурупную часть;
• для гладкой части евроголовки;
• под шляпку.

Для каждого отверстия используется сверло соответствующего диаметра. Именно временные затраты на создание нескольких отверстий заставляют тратить куда больше времени на сборку мебели.

Но решение есть. Оно представлено в виде специального сверла, которое предназначено именно для конфирматов. Найти его в Леруа Мерлен или в любом другом магазине мебельной фурнитуры не составит никакого труда. Особенность специального сверла в том, что оно позволяет за один заход подготовить сразу 3 разных отверстия одновременно. Это обусловлено конструкцией самого сверла.

Сверление и монтаж

Поэтапно рассмотрим процедуру высверливания отверстия с последующей установкой в него конфирмата.

Чтобы собрать мебель с использованием евровинтов, необходимо подготовить специальные отверстия. Процесс предусматривает выполнение следующих действий:

• Сначала высверливается отверстие под стяжку (конфирмат). Тут применяются зачастую сверла с диаметром от 4 до 7 миллиметров;
• За счет ступенчатой фрезы или просто спецсверла для конфирмата удается заметно облегчить процедуру;
• Фреза фиксируется на сверле. Это дает возможность правильно сформировать отверстие одновременно в двух компонентах;
• Для резьбовой части конфирмата диаметр должен составлять 5 миллиметров, а диаметр отверстия для самой головки уже 7 миллиметров;
• На первом мебельном элементе выполняется отверстие именно сквозного типа, поскольку там будет располагаться гладкая часть спецголовки и сама шляпка;
• Во второй части делают глухое отверстие, где формируется внутренняя же резьба за счет высверливания нарезной части евровинта в торцевой части;
• Чтобы обеспечить максимально точное соединение, мебельные элементы можно зафиксировать, используя станки, мебельные тиски и прочие приспособления. Это предотвращают возможные сдвиги.

При сверлении старайтесь использовать дрель или шуруповёрт, способные вращаться на максимально высоких регулируемых оборотах. Это обеспечит создание максимально точных, ровных и качественных отверстий.

Сборку современной корпусной мебели сложно себе представить без использования конфирматов. Это наиболее современный вид метиза, позволяющий существенно ускорить и упростить процесс мебельной сборки.

Применение конфирматов позволяет отказаться от уголков, саморезов и других креплений, которые имеют не самый привлекательный внешний вид, а также уступают евровинту в плане надежности.

Конфирмат является не просто прихотью или модой. Это действительно универсальное и эффективное решение в мебельном производстве. И нам во многом повезло, что сейчас у нас есть возможность собирать мебель именно с помощью таких крепежей.

А что вы думаете насчет конфирматов и приходилось ли вам с ними работать? Кто собирал уже готовую мебель и применял такие крепления? И кому пришлось самому делать отверстия под конфирмат? Делитесь опытом и своим мнением.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

Конфирмат – это наиболее популярный крепежный элемент, используемый при производстве корпусной мебели. Распространение конфирматы получили еще в 90-х годах прошлого века и с тех пор активно используются специалистами, работающими в мебельном производстве.

Конфирматы отлично подходят для сборки самодельной мебели

Правильное название этого крепежного элемента (наряду с бытующими среди домашних мастеров обозначениями «еврошуруп», «евровинт», а иногда просто «еврик») – «одноэлементная стяжка». Указанное же в заголовке слово произошло от наименования торговой марки Confirmat, которое немецкая компания Hafele начала использовать при выпуске крепежных элементов данного типа.

Правила сверления

Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:

• Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.
• Сделать точную разметку на деталях с учетом припусков.
• Зафиксировать одну либо обе обрабатываемые детали в нужном положении.
• Сверлить отверстие, контролируя положение инструмента.

Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.

Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.

Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно в итоге получается выигрыш по времени, а главное по точности отверстий.

Необходимый инструмент

Если человек задумал начать работать с данными фиксаторами, необходимо запастись следующими инструментами:

• рулетка;
• карандашик;
• шило;
• бита;
• шуруповерт, различные сверла;
• и конечно, евровинты.

Глубина и ширина отверстия

Самое популярное изделие размером 6,4 (диаметр с резьбой, а без нее — 4,4 мм) на пятьдесят. Вывод: нормальная глубина с таким шурупом — пятьдесят миллиметров, а ширина четыре с половиной или пять.

Ввинчивается он с предварительным сверлением отверстия.

Если сделать немного больше по размерам — крепеж будет плохо справляться с фиксацией, если отверстие сузить — деталь может расколоть образец.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

• глубина сверления (5–10 см);
• центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).

Схема сверления отверстий под евровинт

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

1. Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
2. Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
3. Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
4. При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
5. При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.

Сверление в пласт детали

Первое, что необходимо, сделать отверстие восемь миллиметров (от края). Под образец подложите часть старой доски. Потом сверлом, держа дрель перпендикулярно земле, делаем сквозной проем. Перед тем как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП, так вы предотвратите появление сколов на обратной стороне.

Сверление в торце детали

Торцевое сверление подразумевает, что дрель необходимо поставить в перпендикулярное положение к торцу предмета. Таким образом оборудование нормально фиксируется, и образец не будет испорчен. Пробуйте работать в несколько заходов, при этом выбивая стружку.

Главное правило – при сверлении в торце, сверло должно находится строго перпендикулярно по отношению к торцу детали.

Сверление в двух деталях одновременно

Плотно фиксируем изделие (в тиски), и сверлим. Это самый точный способ, причем заметная экономия времени при работе.

Такой вариант считается самым точным и, к тому же, самым быстрым.

Коротко о размерах

Отверстия в мебельном изделии нужны для того, чтобы посадить внутрь чашу мебельной петли, зафиксировать и обеспечить надежное соединение между полотном и фурнитурой.

Диаметр используемого спецсверла выбирается исходя из того, какой размер у купленной и применяемой мебельной петли . Чаще всего в продаже можно встретить чаши петель диаметром 26, 35 и 40 миллиметров. Причем в подавляющем большинстве случаев производители мебельной фурнитуры используют диаметр именно 35 мм. Он универсальный по размерам, оптимальный для большинства видов стандартной мебели, на которой требуется использовать петли. Но поскольку есть и нестандартные решения, под них также продаются специальные петли. А под эти петли можно приобрести соответствующие фрезы.

Для врезки не требуется наличие особых навыков. А вот опыт, хотя бы малейший, лишним не станет.

Дополнительно хочу вам напомнить о наборе инструментов для мебельщика , которые считаются основными и самыми необходимыми. Включить в этот набор фрезу для петель или просто сверло Форстнера наверняка стоит.
