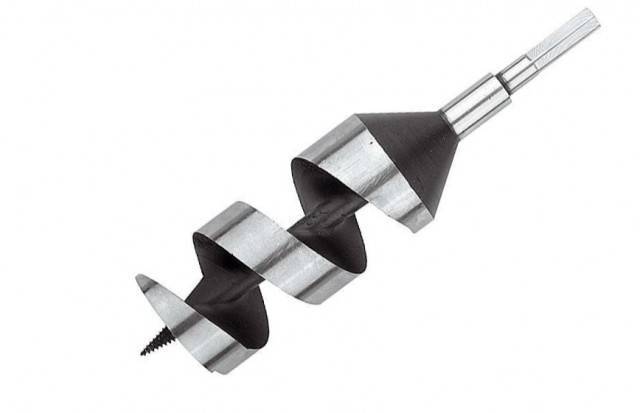

Сверло Левиса. Режущая спираль по дереву

Особенности применения станков для заточки ленточных пил

Ленточная пила представляет собой металлическую полосу с зубьями по одному краю с замкнутым контуром. При помощи данного инструмента выполняется пиление материала самой разнообразной конфигурации. Естественно, после определенного рабочего цикла такая пила должна восстанавливать свои потенциальные возможности. Основным показателем, указывающим на необходимость заточки, является излишняя шероховатость обработанной поверхности.

Если ленточная пила оставляет шероховатости, то ее пора затачивать

Сначала пила отправляется на регулировку разводки, то есть на корректировку отгибания зубьев в разные стороны. В зависимости от функционала существуют различные способы расположения режущих элементов: волнистая разводка, нетронутым остается каждый третий зуб, поочередный отгиб каждого элемента.

После выполнения разводки инструмент обрабатывают на станке для заточки пил подобного типа. Основной элемент станков (круги) должен соответствовать материалу, из которого выполнена ленточная пила. Для биметаллических вариантов подойдет боразоновый или алмазный абразив. Для пил из инструментальной стали вполне достаточно корундового обтачного круга.

Выбирают обтачные круги по форме и размеру пильных полотен. Различные варианты станков могут быть оснащены следующим типом абразивов:

• плоским;
• тарельчатым;
• чашечным;
• профильным.

Станки для ленточных пил могут быть оснащены чашечным, профильным, плоским или тарелочным абразивами

Особенности сверла

Изначально у изобретателя была одна цель – проделать своеобразную лунку в куске дерева. Лунка подразумевает то, что у этого углубления будет дно, т.е. древесину нужно было просверлить не на сквозь.

При чем стенки и дно полученного отверстия нужно было попытаться сделать ровными, а не с различными торчащими надломленными щепками, и ямками. И это все по плечу такому инструменту, как сверло форстнера.

Центр устройства – не многим отличается от классического сверла. Это острие. Перпендикулярно этому пику расположено лезвие. Но это не просто пластина, а зигзагообразный резак. Т.е. если посмотреть снизу, увидим прерывающуюся в двух точках окружность, через которую проходит диаметр (резак), а посредине острие.

Последовательность входа инструмента в дерево такая: сначала острие врезается в поверхность, намечая курс; потом идут круговые желоба, они не дают насадке соскочить с намеченного курса; уже после в дело идет сам резак, проделывающий углубление.

У него, кстати, есть еще одна функция – вытеснять вырезанную древесину наружу, тем самым очищая лунку от мусора. Эта технология – гарант того, что отверстие получится таким, что не придерешься.

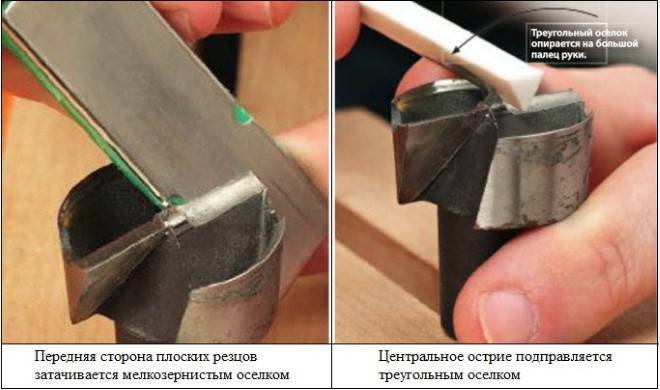

Мебельное сверло форстнера

Если Вы попытаетесь сделать тоже самое винтовым сверлом, получите конус, а не плоское дно. И другие альтернативные варианты заставят Вас попотеть, потому как, даже если нужная форма получится, вычищать, шлифовать и доводить ее до ума придется очень долго и муторно.

Больше всего эти приспособления популярны у мебельщиков. Чтобы собрать конструктор из всех деталей, к примеру, дивана, или шкафа, дырки на таком производстве не проделывают, а используют именно закрытые углубления, поэтому изделие еще называют мебельное сверло форстнера. Применяют такой предмет и в декоративных целях: помните отверстия в подсвечниках для маленьких круглых свечей – и тут без этих спец. насадок не обошлось.

Основные виды

Основным параметром, в зависимости от которого осуществляется разделение сверл по дереву на различные виды, является конструкция рабочей части. По данному признаку инструменты для сверления древесины могут относиться к одной из следующих категорий.

Перьевые

Сверла этого типа используются для выполнения в дереве отверстий среднего диаметра – до 25 мм. Применять такой инструмент целесообразно в тех случаях, когда к точности геометрических параметров, а также к качеству исполнения отверстий предъявляются не слишком строгие требования. Среди наиболее значимых достоинств перьевых сверл следует отметить невысокую стоимость и простоту обслуживания.

Корончатые

Инструменты корончатого типа предназначены для сверления отверстий большого диаметра. По своему конструктивному исполнению коронки по дереву напоминают металлический стакан с хвостовиком, на рабочем торце которого выполнены режущие зубья. При вращении такого сверла его режущие зубья, взаимодействуя с обрабатываемой деталью, вырезают на ее поверхности круг требуемого диаметра.

Набор коронок по дереву

Спиральные

Сверла по дереву спиральные также называют винтовыми. Их рабочая часть напоминает шнек. Используются они для сверления в дереве отверстий небольшого диаметра. За счет особенной конструкции сверл, относящихся к винтовому типу, при их использовании из зоны обработки эффективно удаляется стружка. Винтовое сверло, кроме того, обеспечивает высокую точность и исключительно высокое качество выполняемой обработки.

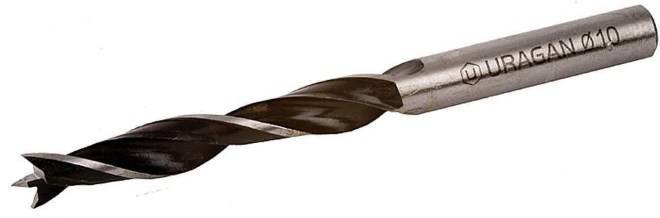

Сверло по дереву спиральное с подрезателями

Сверла Форстнера

Это инструменты, при помощи которых в изделиях, изготовленных из дерева, создают не сквозные, а глухие отверстия с идеально ровным дном. Кроме того, если использовать такое сверло по дереву с дополнительными приспособлениями, можно просверлить в деревянном изделии отверстие квадратной формы.

Выпускается множество модификаций сверла Форстнера

Фрезерные

При помощи таких инструментов возможно не только сверление древесины, но и выполнение в изделиях из дерева пазов различной конфигурации. Сверла данного типа чаще всего и применяют в тех случаях, когда требуется выполнить сложную обработку деревянных деталей, а для того чтобы просверлить обычное отверстие, используют спиральное сверло, перьевой или корончатый инструмент.

Сверла фрезеровальные предназначены для сверления круглого отверстия и его последующей расточки до нужной формы. Используются при работе с древесиной и тонким металлом

Хвостовая часть сверл, предназначенных для обработки дерева, обычно имеет цилиндрическую форму, но производители также выпускают их и с хвостовиками другой конфигурации. Так, на современном рынке можно приобрести сверла для обработки дерева, хвостовики которых могут быть:

• треугольными, оптимально подходящими для фиксации в трехкулачковом патроне (инструменту с треугольным хвостовиком идеально передается крутящий момент, а провернуть его в патроне не в состоянии даже очень значительные нагрузки);
• шестигранными (устанавливать инструменты с такими хвостовиками можно как в стандартный, так и в трехкулачковый патрон, но при этом очень велик риск проворачивания сверла при воздействии на него серьезных нагрузок);
• коническими (инструменты с хвостовиками данного типа используются преимущественно для оснащения производственного оборудования);
• четырехгранными (редко используемая форма хвостовиков, которые, однако, обеспечивают высокую устойчивость инструмента против проворачивания в патроне).

Хитрости при сверлении нержавейки

Как видно из статьи, процесс сверления нержавеющей стали является довольно трудоемким и требует определенных навыков и подготовки.

Мы подготовили несколько полезных советов о том, как просверлить нержавейку:

• Стружка металла при сверлении должна быть длинной и выходить равномерными участками, мелкая же стружка темного цвета говорит о том, что скорость вращения подобрана неправильно, а также режущие кромки сверла чрезмерно нагреваются.
• При отсутствии под рукой подготовленной смазки можно использовать обычное растительное или оливковое масло, также отлично подойдут свиной жир или сало.
• Для работы с тонколистовой нержавеющей сталью можно воспользоваться специальным сверлом-пером для керамогранитной плитки.
• Процесс сверления желательно производить на низкой частоте вращения режущего инструмента, и если дрель не имеет функции регулирования оборота, производите сверление кратковременными ее включениями и отключениями на 2-3 секунды.
• При отсутствии кобальтового сверла можно использовать победитовый инструмент с заточкой режущих кромок под 135 градусов.
• Перед началом процесса сверления следует накернить заготовку, что облегчит центровку сверла.
• При сверлении заготовки повышенной толщины можно предварительно нагреть место обработки при помощи газовой горелки, при остывании нагрев периодически можно повторять.
• При обработке тонких деталей из нержавейки (до 1 миллиметра) можно использовать качественное перовое сверло по дереву, как показывает опыт, отверстия получаются ровные и с точными размерами.

Практическое обучение

Если вы чувствуете, что у вас не получается правильно затачивать инструмент, то вам следует больше практиковаться. Сделать это можно посредством большого объема практики — возьмите несколько сверл, которые больше не используются вами, и старайтесь их правильно наточить. Методом проб и ошибок можно научиться выполнять процедуру идеально.

Заточка инструмента не является сложным процессом, хотя некоторые считают иначе. На многих интернет-ресурсах подробно расписаны и даже показаны шаги этого процесса. Здесь вы можете посмотреть видео, которое очень точно показывает, как именно нужно точить сверло.

Ролик показывает, как правильно провести заточку. Следуя указаниям мужчины, вы сможете выполнить работу качественно. Инструмент должен получиться таким же, каким он был приобретен. Только в случае грамотно выполненной процедуры вы сможете пользоваться им так же, как и раньше.

В случае совершения ошибки придется выбросить сверло. Но ошибается каждый, поэтому не стоит расстраиваться, если у вас не получилось заточить инструмент с первого раза. Каждый человек учится на своих ошибках. Главное — не бросать невыполненную работу из-за того, что у вас что-то не получается.

Для того чтобы научиться выполнять действие наиболее качественно, попробуйте максимально включиться в процесс, понять, как он устроен. Только грамотное обдумывание каждой детали сможет привести вас к успеху.

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html

Статья была полезна?

Расскажите друзьям

Как заточить сверло Левиса?

При резком увеличении нагрузки во время сверления, а также ухудшении качества получаемого отверстия, свёрла Левиса подлежат заточке. Она производится в следующей последовательности:

• При одноплоскостной заточке заднему углу сверла при помощи напильника придают значение 28…32º, и стараются выдерживать это значение по всей длине винтовой части. При использовании шлифовального круга сверло нельзя двигать. Такая заточка используется для спиральных свёрл небольшого диаметра;
• При конической заточке, которую следует выполнять для свёрл диаметром более 6…8 мм, инструмент располагают у боковой части шлифовального инструмента. Правой рукой удерживают остриё, а левой – винтовую часть сверла, причём максимально близко от конуса. Раскачивая инструмент на угол примерно 45º и прижимая его к торцу, пытаются воссоздать прежнее значение конусности при переходе от резьбовой части к винтовой;
• Если выдержать требуемые параметры не удалось, сверло Левиса можно подточить. С этой целью передний угол уменьшают, а ширину режущей ленты – увеличивают. Правда, при этом сверло нельзя с той же эффективностью применять для сверления вязкой древесины с повышенной влажностью;
• На окончательном этапе производят доводку сверла, которая заключается в удалении всех выявленных рисок и зазубрин, после этого восстанавливают коническую резьбу на острие.

Работу со свёрлами Левиса необходимо выполнять, уже имея некоторый опыт, поскольку данная конструкция инструмента весьма чувствительна к крутящим моментам, которые нагружают сверло.

Сверла по дереву, при правильном использовании, тупятся медленно и поэтому изготавливать их из тверодосплавов надобности нет. Металл используемый для изготовления сверл по дереву, достаточно мягок, по сравнению с металлом для сверл по металлу, поэтому точится довольно легко. Сверло по дереву можно поправить даже напильником для заточки пильных цепей, что собственно я и делаю если под рукой нет наждака с хорошим камнем. А на плохом (грубом или бьющем) камне вы только угробите сверло

В распоряжении многих для заточных целей используется обычное точило, с дисковым камнем.

Для заточки сверл, на таком точиле можно сделать несложное приспособление – закрепляемый под разными углами уголок, в который вкладывается сверло и подводится к камню. Угол заточки получается ровным.

Режущая кромка должна быть выше «обуха» (задней части режущей поверхности) Угол конуса сверла по дереву должен быть 95 градусов. Таким образом можно заточить любое спиральное сверло под дерево.

Не имея специального заточного станка, правильно заточить сверло по дереву с центрирующим острием, своими руками нужно иметь некоторый опыт и узкий камень нождака.

Я такие сверла, бывало правил на диске балгарки. В качестве подручника был край защитного кожуха. Но для этого нужно хорошо закрепить УШМ!

Суть такой заточки состоит в том, что диск затачивает режущую кромку, двигаясь из стороны в сторону между боковым «подрезом» и центрирующим лезвием, как бы вытачивая кромку в «ванне»

Уровень боковых подрезов должен быть на одном уровне с центрирующим либо чуть ниже, но не выше.

Приспособления для заточки

Для сокращения времени работы и улучшения ее качества важно подобрать приспособление, позволяющее удерживать режущий инструмент неподвижно. Нормальная заточка сверл по металлу во многом зависит от точности выставления требуемого угла и возможности регулирования подачи в процессе точения

Большинство приспособлений позволяет точить режущий инструмент размером 3–19 мм

Для восстановления спиралевидных изделий применяются как специализированные, так и обыкновенные станки с электроприводом и системой подачи, которые можно собрать самому и установить в гараже либо подсобном помещении

Большинство приспособлений позволяет точить режущий инструмент размером 3–19 мм. Для восстановления спиралевидных изделий применяются как специализированные, так и обыкновенные станки с электроприводом и системой подачи, которые можно собрать самому и установить в гараже либо подсобном помещении.

Для работы в домашних условиях нет смысла покупать дорогостоящее профессиональное оборудование: можно ограничиться точильным кругом в паре с держателем либо вовсе выполнить выправку изделия вручную.

При помощи болгарки

Помимо самой машинки, для работы также нужны тиски, в которых фиксируется отлаживаемый режущий инструмент.

Чтобы заточить сверла по металлу болгаркой, необходимо соблюдать следующую последовательность работ:

• изделие вертикально зажать в тисках;
• сначала обработать тыльную кромку до удаления следов износа;
• рабочую грань обточить под 120°.

Для недопущения перегревания сверла контакт его со шлифовальным диском должен длиться не более 1–2 секунд. Эффект достигается за счет многократного снятия тонкого слоя металла с рабочей грани.

Заточка на точиле

Заточка на точильном круге считается более удобным и безопасным способом по сравнению с болгаркой.

Если опыт не позволяет определить уровень износа сверла по металлу и выполнить его оправку на точиле «на глаз», нужно воспользоваться специальным приспособлением – держателем, устанавливаемым вблизи рабочего диска. Во избежание смещения фиксатор надежно прикрепляется посредством болтового соединения.

На обточном станке затачивание сверл по металлу не представляет никакой сложности.

Инструмент закрепляется в фиксаторе, включается точило, и рабочие кромки слегка прижимаются к кругу под нужным углом. При наличии мелких зазубрин перед точением их следует удалить равномерно со всех сторон.

При помощи насадки на дрель

Качественно и быстро точить сверла средних диаметров (4–10 мм) можно и без заточного круга, используя стандартные насадки для дрели.

Заточка производится в таком порядке:

• на дрель ставится насадка;
• в отверстие требуемого диаметра устанавливается сверло;
• включается дрель, изделие обтачивается с одной стороны;
• для отладки противоположной режущей грани инструмент поворачивается на 180°.

Применение насадки имеет некоторые особенности:

1. Качественная и эффективная заточка возможна только для незначительно затупившихся сверл. При наличии глубоких повреждений, как правило образующихся при значительном перегреве металла, восстановить инструмент не получится.
2. Фиксированный угол заточки. Насадка подходит только для сверл, используемых для работы с определенными материалами.

Заточка напильником или надфилем

Сверло, применяемое для обработки металла, заточить напильником либо надфилем невозможно по двум причинам:

1. Твердость материала. Даже самый лучший напильник сотрется, прежде чем исправит режущий инструмент.
2. При использовании алмазных либо абразивных брусков невозможно вручную выдержать нужный угол.

Угол заточки сверла по металлу

Например, для металлов твёрдого типа, приемлем угол заточки сверла приблизительно 120 градусов, для более мягкий металлов – 90.

Если работать придётся с мягкой бронзой, то угол при вершине будет равен 120—130 градусам; красная медь – 125; алюминий -140; пластмассы – 90-100; хрупкие материалы –140.

Угол заточки не может быть одинаковый для всех материалов!

Таким образом, угол заточки сверла устанавливается в зависимости от характеристики материала (при этом учитывается его пластичность и состояние).

Так, чем мягче материал, тем больше угол наклона. Однако этот принцип применяется на производстве.

В домашних условиях, когда одно и тоже сверло применяется для многих материалов, угол наклона зависит от диаметра сверла и меняется от 19 — 28° для сверл, которые имеют диаметр от 0,25- 10 мм.

Это интересно: Ультразвуковая ванна своими руками для чистки форсунок — объясняем детально

Особенности заточки рассматриваемого инструмента

Сложность конструкции сверла определяет то, что при заточке может возникнуть просто огромное количество нюансов. К особенностям проводимой работы можно отнести нижеприведенные моменты:

• Необходимость в заточке многие замечают при возникновении проблем на момент проведения работы по сверлению. Стоит учитывать, что проблемы могут возникать не только по причине затупления режущей кромки, но и поломки или износа всего инструмента.
• Первым признаком того, что следует провести заточку сверла является существенное увеличение продолжительности работы. Другими словами, на получение отверстия уходит намного больше времени.
• Тупое сверло намного быстрее греется. Стоит учитывать, что повышенная температура становится причиной деформации металла. Высокая температура приводит к повышению пластичности металла.
• При отсутствии требуемого опыта следует провести тренировку на изношенных сверлах. Это позволит исключить вероятность повреждения режущего инструмента. При неправильном проведении работы в дальнейшем сверло нельзя будет использовать для проведения работы.

Читать также: Вибратор для бетонных работ

Разновидности сверл по дереву.

Важным моментом назовем то, что сверло по дереву изготавливается из менее прочного материала. Сверла, предназначенные для сверления металла, изготавливают из более износоустойчивого материала.

Как работает сверло Левиса?

В начальный момент сверления в материал вдавливают коническое остриё, которое при вращении внедряется вглубь. Затем на него опирается основная, спиральная часть сверла. В отличие от других конструкций свёрл по дереву, у рассматриваемого инструмента в начальный момент имеется только одна рабочая кромка, а далее сверление происходит спиральной режущей частью. При увеличении общей длины режущей кромки это способствует снижению общего осевого усилия на сверло, но увеличивает риск заклинивания и «увода» сверла от центра.

Читать также: Как разобрать утюг бош sensixx b4

Первую проблему решают следующим образом. Во–первых, сверло Левиса предпочтительно устанавливать на низкооборотистые, более мощные дрели. Во-вторых, такие спиралеподобные свёрла нецелесообразно использовать для получения отверстий в твёрдых породах древесины, т. к. получающаяся при этом стружка способствует заклиниванию отхода в довольно длинной канавке. Обычно число оборотов выбирают обратно пропорционально диаметру получаемого отверстия.

Для решения второй проблемы спиральное сверло можно использовать в качестве развёртки, а предварительный проход, за исключением особо глубоких отверстий, выполнять при помощи обычного сверла. Из опыта эксплуатации известно, что прямое получение отверстий при помощи сверла Левиса целесообразно для диаметров, не превышающих 15…30 мм. В остальных случаях пользуются перьевыми свёрлами, а спиральное применяют только на последнем проходе, когда требуется повысить гладкость боковых стенок.

Влажность древесины при использовании такого сверла значения не имеет, так же, как и направление волокон древесины.

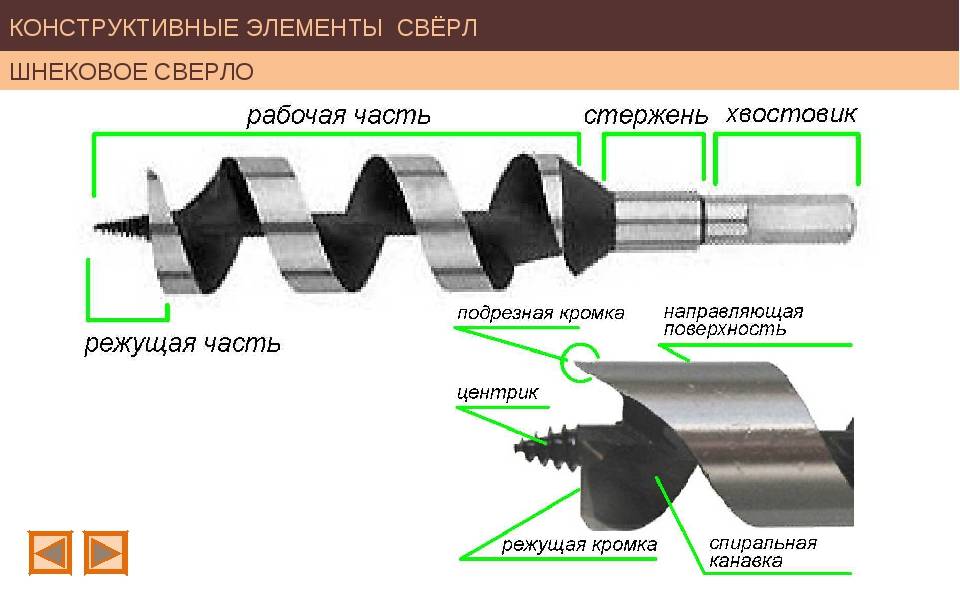

Конструкция

Сверло Левиса входит в основной набор инструмента профессионального плотника, отличаясь небольшим весом, оно не нагружает двигатель электродрели, и позволяет выполнять глухие и сквозные отверстия в труднодоступных местах: углах балок, местах креплений деревянных деталей внахлёстку и пр.

Спиральное сверло состоит из следующих участков:

1. Хвостовика, который имеет шестигранный профиль и предназначен для фиксирования сверла в патроне дрели или сверлильного станка.
2. Основной рабочей части, представляющей собой спиральную ленту постоянного поперечного сечения и сравнительного небольшого угла наклона. Для спирали Левиса он выбран таким, чтобы обеспечивать надёжное удаление стружки из зоны сверления.
3. Центровочного, заканчивающегося остриём с конической резьбой, что позволяет снижать осевую нагрузку при выполнении операции. Для инструмента сравнительно малой жёсткости (а спиральное сверло – именно такое) высокие осевые нагрузки становятся основной причиной поломки.

Ввиду сложности профиля сверла Левиса по его длине такая оснастка практически никогда не изготавливается в сварном исполнении. Материалом служит быстрорежущая сталь марок 10Р6М5,  Р6М3 и им подобные, по ГОСТ 19265-74.

Особенностями спирали Левиса считается её однозаходность, что обеспечивает сверлу возможность самопроизвольного втягивания в полость образующегося отверстия. Одновременно улучшается направление сверла, а, по мере углубления отверстия, происходит подрезка кромки с получением гладкой образующей.

Заточка сверла по дереву полезный навык

Интенсивное использование инструмента по дереву приводит к потере его режущих свойств. Такой инструмент необязательно отправлять в утилизацию, его способности к работе возможно восстановить путем грамотной заточки. В отсутствие опыта и малых объемов инструмента, возможно обратиться в специальные мастерские, оказывающие услуги по заточке. Для самостоятельного изучения процесса, необходимо начать с неиспользуемого сверла, в случае порчи которое спокойно отправиться в утиль.

Получение результата возможно только при соблюдении нескольких условий. Процесс выполняется вручную, подходящим напильником или с использованием шлифовального станка. В последнем случае, необходимо соблюдать температурный режим изделия, постоянно поливая струей воды или масла

Перегрев приведет к потере прочности металла, неважной работе, при отсутствии возможности обеспечить постоянное охлаждение, нужно просто окунать изделие в стакан с водой или маслом каждый пару секунд. Только соблюдение заводских параметров геометрии даст возможность работать режущим набором, как в новом состоянии
