Как выбрать сверлильный станок для домашней мастерской?
Как же правильно выбрать сверлильный станок, если вы решили в своем гараже сделать мини-мастерскую или же планируете провести ряд работ на даче или дома? Чтобы подобрать оптимальную модель, придется учитывать целый ряд факторов.
Первым делом стоит учесть размеры помещения, предназначенного для мастерской, а также предполагаемый режим работы. Как правило, в бытовых условиях такой станок используется не постоянно, а периодически. Но иногда требуется и продолжительная работа устройства. В целом в этих случаях достаточно бытового или полупрофессионального варианта, который не имеет большой производительности. О профессиональном станке стоит думать только в случае, если станок будет использоваться активно каждый день. Такое устройство стоит дороже, но оно обладает высокими показателями производительности. Да и обычно позволяет создавать достаточно большие по диаметру отверстия.
Отверстия после сверлильного станка получаются точными и аккуратными
Словом, для начала ответьте на вопрос, как часто будет использоваться станок: более 2 часов в день (продолжительная периодичность) или менее (повторно-кратковременная, обычно в этом случае прибор используется всего по несколько минут). Помните, что бытовые приборы должны «отдыхать» по 5 минут через каждые 20 минут.
Следующий важный критерий — мощность. Если станок будет применяться постоянно, то его мощность должна быть более 600 Вт, а лучше — не менее 1000 Вт. Для бытовых целей достаточно агрегата мощностью до 600 Вт.
Сверла для сверлильного станка
Далее подумайте, какого размера отверстия вы будете создавать. Бытовые варианты вряд ли позволят вам использовать сверло диаметром более 16 мм (в редких случаях есть и исключения). А вот на профессиональные можно поставить и 60 мм. Для мелких отверстий нужно покупать скромный по габаритам станок под сверла до 6 мм — он будет точнее.
Важно учесть и то, с каким материалом вы планируете работать. Так, на станках можно создавать отверстия в металле, дереве или пластике
Но помните, что для работы с деревом или железным листом нужен станок мощностью не менее 600 Вт, а вот для того, чтобы сделать отверстия в толстом прочном металле нужно устройство не менее, чем на 1000 Вт.
Глубина отверстий тоже имеет значение. Она зависит от хода шпинделя. Этот показатель важен, если работать предстоит с толстыми заготовками. И, соответственно, чем они толще, тем мощнее должно быть устройство и тем больше должен быть ход шпинделя.
Подумайте и о размерах станка. Так, если работать предстоит в скромном по габаритам помещении (том же гараже), то выбирайте небольшой компактный агрегат. Также желательно, чтобы он не сильно шумел во время использования.
Радиально-сверлильные варианты позволят сверлить заготовки под нужным углом
Так что на них тоже стоит обратить внимание

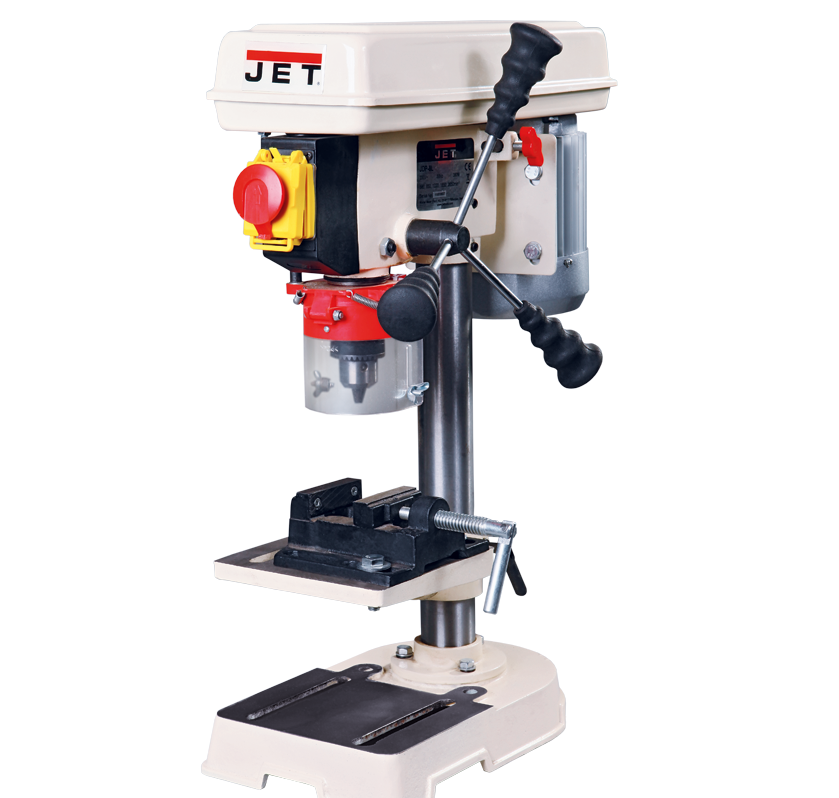

Настольный сверлильный станок компактного класса 0,35кВт 230В JET JDP-8L
Важный параметр — безопасность. Станок должен иметь защитные экраны и кожухи. Они позволят избежать попадания образующейся во время работы стружки на оператора.
Особого внимания достоин и дополнительный функционал. Разные модели станков могут иметь и разные дополнительные функции. Но наличие каждой из них удорожает агрегат. Так что обязательно подумайте, нужны ли они вам или все же стоит взять максимально простое устройство, чтобы сэкономить деньги. Возможные полезные функции:
- реверс;
- подсветка;
- наклон рабочего стола для работы под углом;
- фрезерование;
- лазерный прицел;
- переключение скоростей.
Хороший вариант станка — тот, который имеет тиски, позволяющие надежно зафиксировать обрабатываемую заготовку. Хорошо, если они будут входить в комплект. Также можно выбрать модель с соответствующими пазами и установить тиски самостоятельно. Использование тисков — залог получения максимально точных отверстий.
1 Классификация сверлильного оборудования
Сверлильные агрегаты в соответствии с принятой в нашей стране классификацией относят ко второй группе металлорежущего оборудования. По назначению установки для сверления подразделяют на следующие виды: специализированные; универсальные; специальные. Под специализированными понимают автоматизированные агрегаты, которые способны выполнять определенные технологические процедуры. Как правило, они настраиваются на одновременное сверление нескольких отверстий в каких-либо конкретных конструкциях.
К специализированным относятся почти все советские и российские агрегатные станки, которые собираются из стандартных механизмов и составных частей. Они обычно оснащаются множеством особых инструментов и приспособлений, что ориентирует их на применение в массово-поточном и крупносерийном производстве.
Универсальное оборудование позволяет осуществлять любые технологические процедуры, связанные с выполнением отверстий и их дополнительной обработкой – фрезерно-расточной, фрезерно-токарно-расточной, токарно-расточной и т.д. Оно больше всего распространено, универсальные агрегаты используются многими предприятиями, небольшими производственными компаниями и частными лицами (настольный станок для сверления нетрудно найти в домашних мастерских наших сограждан).
Всю номенклатуру универсального оборудования делят на:
- Радиально-сверлильные установки. Они могут быть передвижными, стационарными, снабженными головками поворотного типа, переносными и другими;
- Вертикально-сверлильные. Бывают с сечением сверления 75 миллиметров (тяжелые), с сечением от 18 до 50 миллиметров (средние), с сечением 3–12 миллиметров (легкие). Любой настольный агрегат по своим параметрам относится к группе легких.
- Горизонтально-центровальные и горизонтально-сверлильные.
Агрегаты специального вида изготавливают для производства ограниченного числа операций (иногда они дают возможность выполнить всего одну операцию) в конкретной детали. В большинстве случаев их невозможно перенастроить на работу с другими заготовками.
Добавим, что радиально-сверлильный станок либо сверлильный агрегат другого типа (например, сверлильно-присадочный станок или магнитный сверлильный станок) может располагать системой числового программного управления (ЧПУ). Сверлильный станок с ЧПУ в своей маркировке имеет специальные символы (одна или две литеры и одна цифра), которые описывают некоторые особые характеристики оборудования. Понятно, что бытовые сверлильные станки не оснащаются числовым программным управлением, в этом нет никакой необходимости.
Если перед нами агрегат с обозначением «Ф1» в конце маркировки, это означает, что он имеет возможность преднабора координат и оснащен цифровой индикацией, с обозначением «Ф2» – оборудование с прямоугольными и позиционными системами ЧПУ, с «Ф3» – числовой программный комплекс является контурным. А обозначение «Ф4» говорит нам о том, что на станке установлено ЧПУ универсального типа, позволяющее с одинаковой легкостью выполнять и контурную, и позиционную обработку.
Агрегаты без ЧПУ делятся на: полуавтоматические; с ручной и механической подачей; автоматизированные; автоматические. Кроме всего прочего, сверлильное оборудование в последние годы пополнилось большим количеством совершенно новых специальных и специализированных агрегатов, среди которых мы хотим выделить:
- деревообрабатывающий сверлильно-присадочный станок;
- инновационный магнитный сверлильный станок;
- многофункциональный токарно-фрезерно-расточной и комбинированный фрезерно-токарно-расточной центр.
О них обязательно будет рассказано в данной статье.
Кинематическая схема горизонтально-расточного станка 2А620
Кинематическая схема горизонтально-расточного станка 2а620
Привод главного движения горизонтально-расточных станков 2А620Ф1
Привод вращения шпинделя и планшайбы осуществляется посредством двухступенчатого агрегата скоростей с электромагнитными муфтами, монтируемого на шпиндельной бабке. Кинематические схемы станков показаны на рис. 14, 15 и в табл. 2.
Для защиты от динамического воздействия в механизме главного привода имеется упругая муфта (рис. 16).
Передача движения на шпиндель осуществляется двумя парами зубчатых колес 63, 64 (100) и 65, 66 (69) (рис. 17, 18, 19). Большее колесо 64 (100) приводит во вращение шпиндель в нижнем диапазоне скоростей с большими моментами, а другое, меньшее колесо 66 (99) — в верхнем диапазоне скоростей с меньшими моментами. Передача движения на планшайбу осуществляется парой колес 36, 35. Для включения вращения планшайбы имеется специальная рукоятка.
Осевое перемещение шпинделя, радиальное перемещение суппорта планшайбы (рис. 20), вертикальное перемещение шпиндельной бабки и продольное перемещение стола осуществляются от общего электродвигателя постоянного тока через редуктор, который размещен на станине станка (рис. 21).
Распределение движения в цепи перемещения шпинделя, шпиндельной бабки, радиального суппорта и стола продольно производится посредством электромагнитных муфт.
В кинематической цепи привода радиального суппорта имеется планетарный механизм с сателлитами 26 и 71, обеспечивающий возможность перемещения суппорта во время вращения планшайбы (рис. 22).
Осевое перемещение расточного шпинделя осуществляется шарико-винтовой передачей 86 и 84, расположенной в хвостовой части шпиндельной бабки (рис. 23).
Вертикальное перемещение шпиндельной бабки осуществляется посредством вращающейся гайки, расположенной в редукторе на шпиндельной бабке, и неподвижного шарикового винта, закрепленного на стойке (рис. 24).
На станках смонтирован механизм предотвращения падения шпиндельной бабки при обрыве троса противовеса (рис. 25).
При подвешенном противовесе шпиндельной бабки деталь 243, соединенная с тросом противовеса, находится в верхнем положении, сжимая пакет тарельчатых пружин 244. При этом шарик 245, упираясь в бурт детали 243, через систему рычагов фиксирует смонтированную в редукторе шпиндельной бабки деталь 248 в верхнем положении.
При обрыве троса противовеса деталь 243 под воздействием пакета тарельчатых пружин 244 переместится вниз, освобождая шарик 245 и через систему рычагов деталь 248. Деталь 248 под воздействием пружины 249 переместится в нижнее положение и зацепится с деталью 247, фиксирующей вал 246 от проворота. При этом шпиндельная бабка надежно фиксируется от падения.
Привод поперечного перемещения и поворота стола
Поперечное перемещение стола и поворот стола осуществляются от общего электродвигателя постоянного тока через редуктор, который размещен на заднем торце нижних саней.
Распределение движения к цепи поперечного перемещения и поворота стола производится посредством электромагнитных муфт в редукторе (рис. 26).
Кинематика нарезания резьбы
Станок позволяет нарезать метрическую и дюймовую резьбу (см. „Таблица набора сменных шестерен для нарезания резьбы»).
Нарезание резьбы производится выдвижным шпинделем при его осевом перемещении или радиальным суппортом планшайбы при продольном перемещении стола.
Для нарезания резьбы цепь подачи шпинделя соединяется с приводом вращения шпинделя посредством гитары с набором сменных зубчатых колес, расположенной па переднем торце шпиндельной бабки.
Для нарезания левых резьб па гитаре устанавливается паразитная шестерня.
Для перемещения суппорта планшайбы от штурвала при нарезании резьбы подачей стола следует включить рукоятку, расположенную на крышке шпиндельной бабки.
Кинематика штурвала
На шпиндельной бабке имеется штурвальное устройство для перемещения от руки шпинделя, радиального суппорта, шпиндельной бабки и продольного перемещения стола.
турвал позволяет осуществлять тонкое перемещение подвижного органа и быстрое перемещение выдвижного шпинделя.
Включение штурвала осуществляется кнопкой с пульта на шпиндельной бабке.
Оснастка для станка
Чтобы станок был максимально полезным, важно не только выбрать сам агрегат, но и приобрести для него подходящую оснастку. Например, те же тиски, если их нет в комплекте
Лучше всего взять винтовой вариант, который позволяет добиться максимальной фиксации и высокой точности. Такие тиски обычно не люфтят. Закрепить их можно на рабочем столе станка. Кстати, тиски также могут иметь ряд функций — например, возможность поворота и фиксации в практически любом положении.
Есть тиски универсальные. Они дороже, чем винтовые, но в отличие от последних могут устанавливаться как вертикально, так и горизонтально.

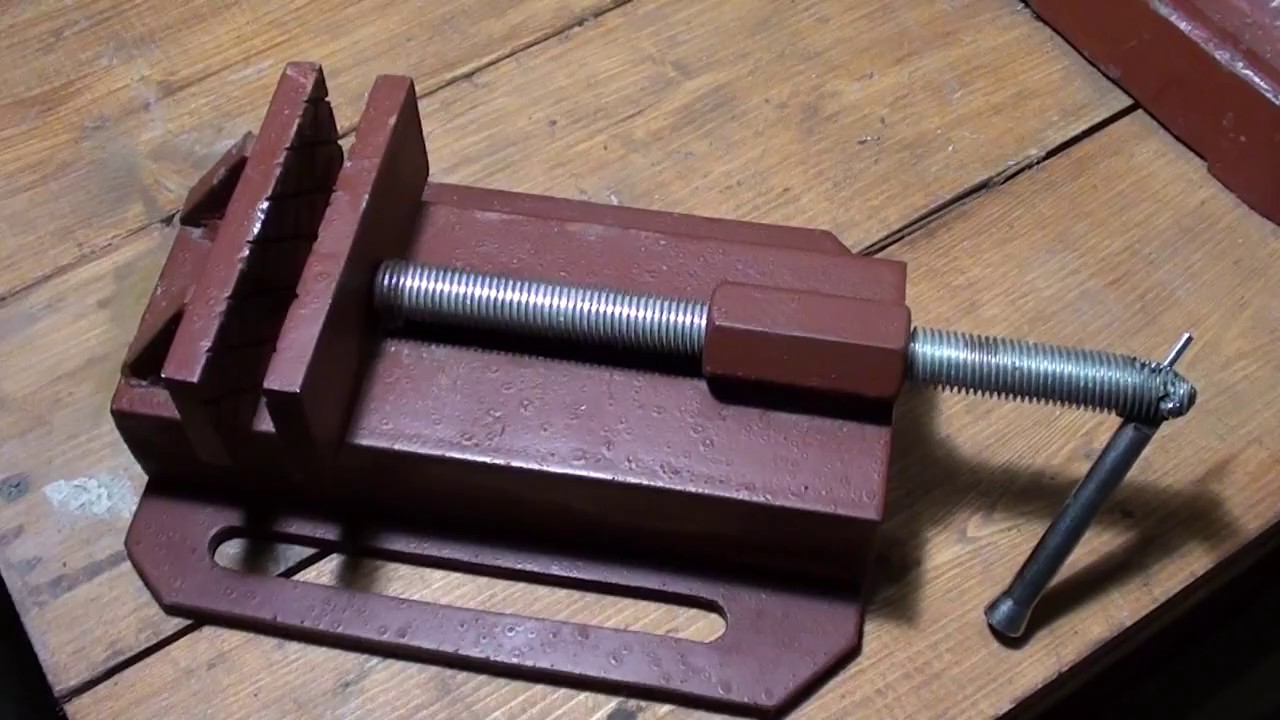

Тиски для сверлильного станка
Для фиксации крупных элементов применяются так называемые прихваты. А для того, чтобы закрепить трубу или шаровидную деталь, потребуется призма. Если же нужно сверлить детали без разметки, стоит использовать кондукторы, которые направляют сверло и не дают ему уходить в сторону. Они позволяют получить высокоточные отверстия — даже точнее, чем при сверлении по разметке.
Метчики для сверлильного станка
Что еще может понадобиться? Это могут быть метчики, зенкера, развертки и другие элементы. Каждый из них используется для различного вида работ: например, метчики применяются для нарезки внутренней резьбы. Покупать их нужно, если вы планируете выполнять соответствующие работы.
Обозначение
По буквам и цифрам в маркировке об оборудовании можно рассказать если не всё, то очень многое. Аббревиатура специалисту, работающему со станками по металлу, скажет об его основных характеристиках. Буквенно-цифровое обозначение на корпусе указывает:
- первая цифра – на группы по таблице классификации металлообрабатывающего оборудования;
- вторая цифра – на тип оборудования;
- если на втором месте указывается буква, то это говорит о модернизации базовой модели;
- максимальный диаметр сверления в мм определяется по значению последних 2 цифр.
- если в конце стоят буквы «Н», «П», «В», «А», «С», то они указывают на точность, «М» – магазина со сменным инструментом.
Классификация станков по ЭНИМС
Модернизированные станки с ЧПУ имеют в маркировке, обозначение перед типом букву «Ф» с цифрой. Значение цифры указывает:
- станок имеет цифровую индикацию и предварительный набор координат. Назначение этой системы состоит в том, чтобы, отработав один из заданных циклов, станок остановился. Для запуска следующей операции необходимо нажать кнопку. Запрограммированное устройство автоматически выведет сверло на необходимую позицию. Движение инструментов программируется посредством записи действий на перфоленту.
- станок оснащён позиционными и прямоугольными ЧПУ. Назначение этой системы выставить одновременно от 1 до 5 инструментов в рабочую позицию.
- контурные системы ЧПУ. Импульсный сигнал определяет необходимое расстояние для перемещения инструмента в заданную точку.
- система ЧПУ универсальная.
Советские токарные станки по металлу и дереву
- Данный агрегат – одна популярнейших марок, которая нашла применение во множестве мастерских. Даже учебные заведения используют токарный станок ИТ-1М для развития навыков у своих учеников. Впервые эта модель появилась на Ивановском станкостроительном предприятии, где сотрудники
- Для качественного проведения токарных работ требуются определенные навыки. Токарный станок ТВ-6 применяется для обучения азам профессии токаря, что определяет его широкое распространение в различных обучающих организациях. Несмотря на то, что оборудование появилось в продаже в
- В продаже можно встретить достаточно большое количество станков, которые устанавливаются в домашних условиях для проведения самых различных работ. На протяжении длительного периода большой популярностью пользовался токарный станок Универсал 2. Конструктивные особенности определяют то, что подобное
- Токарный станок ТШ-3 позволяет проводить три операции обработки: сверление отверстий, точение инструмента, шлифовку поверхностей. Аббревиатура ТШ, присутствующая в названии станка, свидетельствует о том, что он одновременно является точильным и шлифовальным. Агрегат имеет свои характерные особенности,
- Для получения высокоточных деталей применяется специальное токарное оборудование. Довольно больше распространение получил токарный-винторезный станок 1Е61М и модели 1Е61ПМ, 1Е61Мт. Расшифровка маркировки указывает на то, что рассматриваемые станки относятся к токарно-винторезной группе, при этом высота центров
- Станок токарно-винторезный 1М63Н предназначен для всех видов обработки поверхностей вращения заготовок, включая выполнение конусов и нарезание резьб большинства принятых стандартов с одним или несколькими заходами. В отличие от предшественника марки 1М63, токарно-винторезный станок 1М63Н имеет
- Токарно-револьверный станок 1341 относят к оборудованию токарной группы. Использование токарно-револьверного станка с комплектом инструмента позволяет производить комплекс работ: проточку наружных и внутренних поверхностей, канавок; засверловку; обработку зенкером для получения точных размеров и уступов; при использовании разверток
- Ранее был широко распространено оборудование Рязанского завода 1М65 — токарно-винторезный станок. Модель 1Н65 — это следующая модификация с усовершенствованными основными узлами, расширенными возможностями изготовления сложных контуров детали. Согласно данным, указанным в паспорте, диаметр заготовки может
- Токарно-винторезный станок 1М63 разработали и начали выпускать в середине 50-х годов. Данное оборудование на тот момент имело уникальные технические характеристики, станок 1М63 позволил проводить обработку на высоком качестве заготовок из различных металлов. Область применения Покупателями
- В середине прошлого века отмечается всплеск разработок моделей металлорежущего оборудования отечественного производства. Эта тенденция направлена на импорт замещение данной категории продукции. Дефицит составляла категория токарных станков. На это сделали упор конструкторские бюро, и появился токарно
stankiexpert.ru
Выбор сверлильного станка для домашней мастерской и гаража
Чтобы выбрать хороший сверлильный станок по металлу, необходимо обращать внимание на технические характеристики. Важным значением обладают несколько моментов
Материал изделия
Некоторые станки предназначены для обработки дерева и пластика, другие способны проделывать отверстия в твердых и мягких металлах. При выборе инструмента нужно заранее определиться с тем, для каких материалов его предстоит использовать.
Назначение
Для простых работ в гараже или дома можно приобрести сверлильное устройство вертикального типа — такие модели обладают самой простой конструкцией и доступной ценой. Если агрегат нужен для решения сложных и разнообразных задач, следует убедиться, что он поддерживает регулировку оборотов и поворот стола. Необходимо также, чтобы он имел достаточную мощность для просверливания толстого металла.
Мощность и производительность
Для дома лучше всего подходят агрегаты с двигателем около 600 Вт. Для профессионального применения стоит выбирать более мощные устройства с показателем 800 Вт и выше.
При покупке станка для дома нужно убедиться, что он поддерживает подключение к розетке 220 В. Некоторые дорогие модели работают только от сети 380 В.
Диаметр и глубина сверления
Лучший сверлильный станок для домашней мастерской должен проделывать отверстия не менее 16 мм шириной. Если агрегат нужен для производственных целей, стоит выбирать в рейтинге модели с диаметром 60 мм.
Обращать внимание требуется также на глубину отверстий. Лучшие станки способны работать с материалами от 5 см толщиной
Чем выше мощность сверлильного станка, тем больше обычно максимальная глубина отверстий
Удобство использования
При покупке для дома сверлильного станка нужно обращать внимание на его массу. Тяжелые агрегаты отличаются максимальной устойчивостью
При этом желательно, чтобы модель была компактной и не занимала много места в доме или в гараже. Удобство использования агрегата повышают такие функции, как регулировка скорости и реверс.
Безопасность
Лучшие настольные сверлильные станки поддерживают функции безопасности. Среди последних можно перечислить блокировку от случайного включения и наличие защитного экрана, предотвращающего выброс опилок и стружки в направлении оператора.
Дополнительные возможности
Желательно, чтобы сверлильный станок для дома из рейтинга лучших поддерживал некоторые дополнительные функции. К примеру, удобство применения агрегата повышает световой прицел — он позволяет точнее установить заготовку. Хороших отзывов заслуживают модели с подсветкой рабочей области.
Элементы конструкции бытового сверлильного оборудования и их взаимодействие
Шпиндельный узел как производственного, так и бытового сверлильного станка приводится в действие посредством электродвигателя, сообщающего крутящий момент валу ременной передачи. Сверлильные станки, предназначенные для бытового использования, оснащаются электродвигателями, мощность которых составляет 250–1000 Вт.
Асинхронный двигатель настольного сверлильного станка Sturm BD7037 мощностью 370 Вт
На многих моделях бытовых станков сверлильной группы скорость вращения режущего инструмента можно регулировать, что обеспечивается за счет использования в их конструкции валов ременной передачи разного диаметра. Принцип регулирования скорости вращения шпинделя на таких станках достаточно прост: при выключенном приводном электродвигателе ремень просто перекидывается в канавку той части шкива, которая имеет другой диаметр. По такому принципу скорость вращения шпинделя можно регулировать в диапазоне 450–3000 об/мин.
Узел ременной передачи станка Proma PTB-16B230
На станках для бытового использования обычно устанавливаются сверлильные патроны, идентичные зажимным устройствам ручных электродрелей. Такие патроны с 3 самоцентрирующимися кулачками рассчитаны на фиксацию сверл, диаметр которых доходит до 12 мм. Для работы с этим патроном необходим специальный ключ, при помощи которого осуществляется зажим или ослабление фиксирующих кулачков.
При выборе станка обратите внимание на минимальный диаметр зажимаемого в патроне сверла – кулачки некоторых моделей не могут фиксировать сверла калибром менее 3 мм
Технические возможности сверлильных станков бытового назначения позволяют обрабатывать детали, высота которых находится в интервале 200–900 мм. Данный параметр зависит от того, на какую высоту сверлильная головка может подниматься на стойке оборудования. Принцип перемещения сверлильной головки по колонне станка у различных моделей может варьироваться. На самых простых и легких устройствах рабочая головка перемещается на требуемую высоту вручную, а на более крупном и тяжелом оборудовании для этого предусмотрена специальная рукоятка-штурвал, которая соединена с приводным механизмом.
Для фиксации сверлильной головки в требуемом положении и для ее установки на необходимой высоте перед началом обработки используется специальная рукоятка. Регулировать и фиксировать положение рабочей головки перед началом сверления необходимо потому, что величина вылета патрона из шпиндельного узла достаточно невелика и составляет в зависимости от модели агрегата 50–400 мм.
Органы настройки глубины сверления станка НС12А: 1 – гайка указателя; 2 – выступ указателя; 3 – штурвал; 4 – хомут; 5 – фиксирующий винт; 6 – гильза шпинделя
Важным параметром, по которому оценивают любой сверлильный станок, является вылет сверла. Этот параметр, который у разных моделей бытовых станков может находиться в интервале 100–200 мм, характеризует расстояние от оси вращения режущего инструмента до оси стойки-колонны (от него зависит то, на каком расстоянии от края детали можно просверлить отверстие).
Основным требованием к плите-основанию сверлильного станка, которая должна обеспечивать его устойчивое положение на любой горизонтальной поверхности, является ее массивность и габариты, достаточные для того, чтобы уравновешивать массу остальных конструктивных элементов оборудования.
Назначение верхней части такой плиты – служить рабочим столом, поэтому ее делают максимально ровной с несколькими пазами. Центральный из этих пазов используется при сверлении сквозных отверстий и необходим для того, чтобы в процессе выполнения такой технологической операции избежать повреждений сверла и поверхности рабочего стола. Остальные пазы на поверхности рабочего стола нужны для закрепления различных зажимных приспособлений.
Основание станка PROHHON-TBM-220 имеет прорези для закрепления тисков
Вертикальное перемещение сверла, закрепленного в патроне, осуществляется за счет рычажного механизма, приводимого в действие специальной рукояткой. Такая рукоятка, расположенная на боковой поверхности корпуса станка, специально подпружинивается, что обеспечивает ее автоматический возврат в исходное состояние после того, как воздействие на нее прекращается.
Электродвигатель на бытовых моделях питается преимущественно от электрической сети с напряжением 220 В. Он запускается и останавливается при помощи кнопочной станции. На отдельных моделях бытовых сверлильных станков, технические возможности которых позволяют нарезать внутреннюю резьбу, предусмотрен реверсивный запуск электродвигателя.
Видео — Сверлильный станок — хитрости!
Выбрать сверлильный станок для гаража или домашней мастерской — задача достаточно простая, если знать все тонкости правильного выбора. И подходящий агрегат будет долго служить вам верой и правдой. Но стоит знать, что сейчас многие работы, для которых применяются подобные устройства, можно выполнять на токарных или фрезерных станках. Именно поэтому сейчас на рынке спрос и, соответственно, количество предлагаемых моделей сверлильных станков ощутимо снижается.
Sturm! BD7037
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
3 Радиально-сверлильный станок и его особенности
Отличие радиальных агрегатов от вертикальных состоит в том, что на первых передвижение шпинделя происходит относительно изделия, которое подвергается обработке, а на вторых – заготовку перемещают вдоль шпинделя. Такая особенность не случайна, ведь монтаж тяжелой детали на станок, ее выверка и фиксация длятся намного дольше, нежели подвод сверла к изделию.
Также радиально-сверлильный станок может снабжаться массой добавочных приспособлений, за счет чего на нем выполняются не только основные операции, но и немало специальных: притирка отверстий высокой точности на клапанах и цилиндрах; выполнение больших по сечению отверстий в крупных дисках из стали и металла в листах; растачивание отверстий. А главное, как вы уже, наверное, поняли, радиально-сверлильный станок предназначен для работы с крупными и тяжелыми заготовками.
Причем его универсальные возможности подходят самым разным предприятиям – и тем, на которых осуществляется крупносерийное производство, и совсем небольшим ремонтным цехам.
Радиально-сверлильный станок по особенностям своей конструкции может относиться к одной из далее указанных групп оборудования:
- передвижные станки (движение на самоходной железнодорожной тележке по рельсам на территории предприятия);
- общего назначения (устанавливаемые стационарно);
- переносные (могут использоваться за пределами предприятия, являются незаменимыми для судо- и машиностроительных компаний);
- с колонной, которая может двигаться по направляющим, смонтированным на станине (на таких агрегатах обрабатывают громоздкие и очень тяжелые изделия).
Радиально-сверлильный станок, например 2А554, 2532Е, 2К52-1 и другие, имеет «особый» шпиндель, который может перемещаться: по окружности разных радиусов; непосредственно радиально. За счет указанной особенности любой радиально-сверлильный станок способен сделать отверстие в нужной точке заготовки, вне зависимости от того, где она находится. Описываемые установки, кроме того, характеризуются такими особенностями:
- на шпиндельной головке размещаются все органы управления работой агрегата;
- практически каждый радиально-сверлильный станок по сравнению с вертикальным располагает большим выбором скоростей шпинделя и частотой его вращения, что обусловлено наличием мощного привода;
- смена подач и скоростей производится при помощи гидравлики, причем эти процедуры выполняются максимально быстро за счет наличия специальных переключающих устройств.
Кинематика
Главные движения при сверлильных операциях — вращение и перемещение пиноли шпинделя станка. Кинематические цепочки, выполняющие эти движения, снабжены элементами управления, позволяющими задавать инструменту необходимую скорость вращения и подачу.
- поворот подвижной колонны радиально-сверлильного станка,
- вертикальное перемещение консоли (траверсы),
- фиксация траверсы на колонне на операционной высоте,
- фиксация шпиндельной головки на траверсе,
- переключение скоростей шпинделя и подач пиноли.
При обработке деталей на радиальных сверлильных станках координаты центра отверстия и оси инструмента совмещаются передвижением сверлильной головки относительно неподвижной заготовки в полярной системе координат. Эта система характеризуется двумя параметрами: углом поворота траверсы и радиусом положения на ней шпиндельной головки.
Обработка отверстий под углом возможна только при установке под углом самой заготовки с помощью специальной оснастки и приспособлений.
Вертикально-сверлильный настольный Optimum (OPTIdrill) B20 220В
Данный агрегат обладает надежным патроном марки В16 с возможностью ручной замены. В его конструкции применена клиноременная передача. Такое решение позволяет минимизировать потери мощности в процессе работы прибора. Алюминиевые шкивы повышают эффективность обработки заготовок, увеличивая плавность вращения электродвигателя. Электродвигатель станка изготовлен из прочного алюминиевого корпуса, внутри которого грамотно размещено пассивное принудительное охлаждение.
Преимущества модели
Из отличительных особенностей рассматриваемого агрегата можно выделить следующие моменты:
наличие подшипников опорного типа, что повышает точность обработки изделий;
наличие шлифованных алюминиевых шкивов;
встроенный механизм регулировки глубины сверления;
ровная поверхность стола с зубчатым механизмом перемещения;
минимальное радиальное биение инструмента.
Дополнительная информация! В комплекте со станком поставляется защитный экран, зажимные элементы, а также инструкция по использованию. Руководство написано на русском языке.
Технические характеристики
Optimum (OPTIdrill) B20 220В имеет неплохие характеристики, позволяющие использовать прибор для выполнения широкого спектра задач:
Небольшая мощность двигателя в 550 Вт;
Наличие 12 скоростей работы;
Размер стола составляет 275 на 275 мм;
Размах сверлильного диаметра 16 мм;
Расстояние от шпинделя до основания устройства 645 мм;
Рекомендуемое напряжение электросети для подключения 220 Вольт;
Расстояние от шпинделя до рабочего стола составляет 465 мм;
Минимальная и максимальная частота вращения шпинделя 210 и 2220 об/мин соответственно.
Optimum (OPTIdrill) B20 220В — компактный станок общей массой в 53 кг, который отлично подойдёт для использования в домашней мастерской.
