Сверлильные станки

Лучший сверлильный станок российского производства

ЗУБР ЗСС-550 предназначается для проделывания несквозных высокоточных отверстий.

Характеристики:

  • доступный размер сверла – до 16 мм;
  • патрон ключевого типа;
  • конус шпинделя – МК-2;
  • мощность – 550 Вт;
  • обрабатываемый материал – металл;
  • система СОЖ не предусмотрена;
  • напряжение – 220 В;
  • вес – 48 кг;
  • количество скоростей – 5.

Плюсы:

  • регулировка глубины обрабатываемых отверстий обеспечивается эргономичным рычагом с пластиковыми накладками;
  • разноуровневые скоростные режимы − залог удобства и производительности работ;
  • пластиковая просвечивающаяся накладка защищает от стружки и открывает обзор;
  • устойчивое основание;
  • функциональность рабочего стола за счет его передвижения.

Минусы:

  • невозможность проделывания сквозных отверстий и их обработки;
  • размер приделываемых отверстий до 16 мм;
  • шумный ход;
  • обработка только металлических заготовок.

Преимущество станков с ЧПУ

Станки с ЧПУ обладают достаточно высокой универсальностью. Они применяются для выполнения различных технологических операций. Точность позиционирования всех подвижных элементов высока, отклонение составляет 0,05 мм. Сегодня производители поставляют сверлильное оборудование с ЧПУ нескольких категорий:

  1. Аппараты вертикально-сверлильной группы, которые имеют несущую колонку и крестовой стол. Распространенной моделью этой группы можно назвать 2Н135Ф2, применяется она для получения отверстий диаметром от 18 до 50 мм.
  2. Одностоечные модели с одной вертикальной стойкой и крестовым столом, а также револьверной рабочей головкой. В промышленности устанавливают модель 2Р135Ф2.
  3. Аппараты с крестовым столом и инструментальным магазином при вертикальной компоновке. За счет применения инструментального магазина можно существенно повысить функциональность оборудования.
  4. Санки портального типа, которые могут применяться для получения отверстий до 60 мм.

К преимуществам можно отнести:

  1. Возможность наладки крупносерийного производства. Очень часто оборудование автоматически меняет позицию заготовки, за счет чего снижается количество времени, которое требуется для ее перебазирования. За счет этого ускоряется процесс обработки.
  2. Существенно повышается точность обработки. Как ранее было отмечено, точность позиционирования отдельных узлов довольно большая. При применении современного режущего инструмента, изготавливаемого из износостойких материалов, можно обеспечить довольно высокий показатель точности обработки.
  3. Упрощается процесс механической обработки. В большинстве случаев станки с ЧПУ позволяют закрепить заготовку, после чего вводится программа и резание происходит в автоматическом режиме. Другими словами, от оператора качество получаемого изделия существенно увеличивается.
  4. Снижается риск получения травм. Это связано с тем, что после установки заготовки зона резания закрывается защитным кожухом, который может выдерживать механическое воздействие.

Единственный недостаток- высокая стоимость аппарата. Для того чтобы обеспечить высокоточное позиционирование всех элементов относительно друг друга применяются высококачественные материалы. Кроме этого, подвижность всех узлов обеспечивается за счет установки нескольких приводов. Блок числового программного управления представлен сложным компьютером, который может обрабатывать вводимую программу и отдавать команды прибору.

3 Горизонтально-расточное оборудование с ЧПУ

Горизонтально-расточной станок с ЧПУ, в отличие от обычного универсального такого же оборудования, оснащен позиционной замкнутой системой программируемого управления, которая обеспечивает точность и последовательность всех необходимых операций по обработке заготовки. Значения задаваемых и текущих перемещений по осям отображаются с помощью цифровой индикации. В качестве датчиков, осуществляющих обратную связь между исполнительными узлами и устройством ЧПУ, применены сельсины.

Количество управляемых координатных осей равно 5/2 (всего/одновременно). Дискретность (точность) отсчета (перемещения) по осям – 0,01 мм. Помимо этого, возможно введение корректировки положения и длины инструмента. Станок с ЧПУ имеет выдвижной шпиндель, поворотный поперечно-подвижный стол, продольно-подвижную переднюю стойку. Шпиндель осуществляет вращательное (главное) движение и перемещение по оси (подача).

Салазки перемещаются редуктором подачи по направляющим станины, расположенным горизонтально. Стол перемещается в поперечном направлении посредством редуктора подачи и имеет запрограммированный поворот. Шпиндельная бабка меняет положение, передвигаясь по направляющим вертикальной стойки. Шпиндель получает главное движение от электрического двигателя постоянного тока, передаваемое через модули зубчатых колес и передачу. Блоки и муфта переключаются электрогидравлическим устройством. При механическом переключении ступеней подача выключается, а при электрическом управлении не отключается.

Поворот стола производится от вала двигателя через червячную или иную передачу. Чтобы поворотный стол устанавливался через 90°, на его салазках смонтирован индуктивный датчик, а сам стол оснащен 4 магнитоприводами, имеющими конструкцию, позволяющую регулировать в небольших пределах угол поворота. При подходе магнитопровода к датчику стол перемещается на заданной маленькой скорости.

Подвижные механизмы расточного станка зажимаются индивидуальными наборами тарельчатых пружин, а разжимаются гидравликой. Станочная гидросистема осуществляет отжим подвижных устройств, инструмента, закрепленного в шпинделе, а также переключение ступеней основного привода.

Классификация сверлильных станков

По технологическому назначению сверлильные станки делят на универсальные (вертикально-сверлильные, радиально-сверлильные, многошпиндельные) и специализированные (горизонтально-сверлильные для глубокого сверления, центровальные для получения центровых отверстий в торцах заготовок валов, станки для обработки отверстий в коленчатых и кулачковых валах, шатунах, фильерах и т. д. ). Специализированные станки применяют в условиях серийного и массового производства.

Сверлильные станки по типу делятся:

  • на вертикально-сверлильные;
  • полуавтоматы одношпиндельные и многошпиндельные;
  • радиально-сверлильные;
  • горизонтально-сверлильные;
  • специализированные и центровальные.

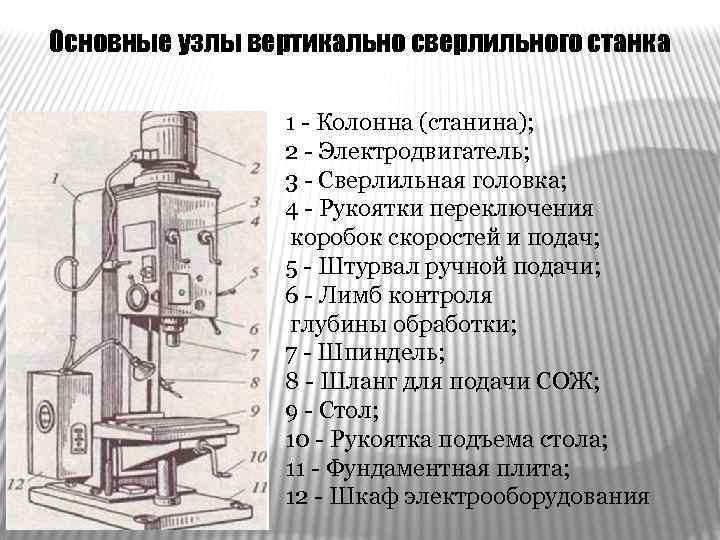

Вертикально-сверлильные станки составляют основную часть парка сверлильных станков и выпускаются двух конструктивных разновидностей: на колонне (основной и наиболее распространенный тип, предназначены для сверления отверстий диаметром 18, 25, 35, 50, 75 и 100 мм в материалах, по прочности соответствующих стали 45) и настольные (устанавливаются на верстаке и предназначены для сверления отверстий диаметром 3, 6, 12 и 16 мм в деталях малых и средних размеров из стали 45 в единичном и мелкосерийном производстве)

Рис. 1. Простейшие сверлильные станки

На вертикально-сверлильных станках для совмещения осей обрабатываемого отверстия и режущего инструмента заготовку вместе с приспособлением приходится перемещать по столу станка вручную. Это затрудняет обработку крупных тяжелых заготовок. Их гораздо удобнее обрабатывать на радиально-сверлильных станках, на которых совмещение осей отверстии и инструмента производится перемещением шпинделя станка относительно неподвижной заготовки. Вылет консоли у радиально-сверлильных станков до 2000 мм. Предназначены они для сверления отверстий диаметром до 100 мм в стальных деталях.

Горизонтально-сверлильные станки применяют для обработки отверстий очень большой длины. Так, станок модели Т2150 (производства фирмы Dezhou (КНР)) может обрабатывать отверстия ∅80 мм и глубиной до 12 м.

Рис. 2. Вертикальносверлильный станок модели 2Н118

Как выбрать сверлильный станок

Чтобы знать, какой сверлильный станок выбрать для домашней мастерской или промышленного применения, стоит разобраться с назначением. В каждом классе выпускается оборудование, которое отличается характеристиками мощности и производительности. Эти параметры должны соответствовать виду обрабатываемого материала

Рекомендуется обратить внимание на максимальный диаметр сверла, функциональность и уровень безопасности

Назначение

Для небольшой домашней мастерской подойдет вертикальный сверлильный станок. Это оборудование отличается низкой ценой и обеспечит более высокое качество, чем электродрель. Для работы в гараже, на станции техобслуживания или в цехе небольшого предприятия лучше купить радиально-сверлильную модель. Техника отличается хорошим функционалом и позволяет делать отверстия под углом.

Для решения универсальных задач стоит выбрать сверлильно-фрезерный станок. Это оборудование поможет выполнять фрезерование, сверление и специализированные операции, обрабатывать детали сложной формы. Для монтажа промышленного оборудования, работы на строительной площадке, где используются габаритные металлоконструкции, лучшим инструментом станет сверлильный станок с магнитной подошвой.

Мощность и производительность

Для работы со сверлами небольшого диаметра можно приобрести оборудование с электродвигателем, мощностью до 500-600 Вт. Техника легко справится с металлом, толщиной в несколько миллиметров, поможет нарезать резьбу. На производственных предприятиях лучше использовать машины с электромоторами до 1000-1100 Вт. Такие модели легко справляются со сверлением отверстий 15-20 мм в диаметре. Для работы со спиральными сверлами требуется техника с двигателями 1,5-2 кВт.

Производительность зависит не только от характеристик двигателя, но и от наличия системы охлаждения. Большое количество ребер обеспечит хорошую эффективность воздушного охлаждения.

Диаметр сверления

Оператор должен знать, какой максимальный диаметр отверстий придется сверлить во время работы. Бытовые и полупрофессиональные модели рассчитаны на применение режущего инструмента с диаметром до 13-16 мм. Этого достаточно для мелкого ремонта транспортного средства, производства мебели и небольших металлоконструкций.

При выборе инструмента для работы со спиральными сверлами, необходимо быть особенно внимательным. Производители часто указывают максимальный диаметр корончатого сверла, а этот режущий инструмент имеет более высокую производительность. Оборудования, рассчитанное на работу со сверлами большого диаметра, должны иметь систему подачи охлаждающей жидкости.

Функциональность

Функциональные машины с механическим управлением должны иметь переключатель скоростей, реверс, точные и информативные лимбы. Это поможет на недорогом оборудовании выполнять качественно сверление. Переключение реверса должно быть простым, а панель управления – информативной и надежно защищенной от случайного воздействия.

Для ответственных операций лучше использовать модели с автоматизированными системами. Простая цифровая индикация скорости и положения шпинделя улучшит качество обработки. Наличие автоматической подачи сделает выше производительность. Электронные системы регулировки скорости, защиты от перегрева, скачков напряжения увеличивают срок службы, упрощают работу.

Безопасность

Все модели должны комплектоваться защитными кожухами, это предотвратит попадание стружки в глаза и травмы. Ременные передачи требуют надежной защиты от случайного попадания одежды, волос. Крышки, защищающие эти системы от механического воздействия, должны комплектоваться концевыми выключателями. От несанкционированного запуска техника защищается магнитными пускателями. Если это оборудование не предусмотрено, то безопасность резко снижается.

Лучшие рейсмусовые станки

2Н55 станок радиально-сверлильный. Назначение и область применения

Радиально-сверлильный станок модели 2Н55 заменил устаревшую модель станка этой же серии 2А55.

Станок рассчитан на сверление в стали отверстий диаметром до 50 мм сверлами средней твердости (предел прочности при растяжении σ = 55..65 кг/мм²).

Станок радиально-сверлильный 2Н55 предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.

Радиально-сверлильный станок 2Н55 имеет двухколонную компоновку станочной части, что позволяет создать жесткую конструкцию узла, не допускающую смещение оси шпинделя при зажиме колонны. Специальный зажим колонны центрального типа создает тормозной момент, гарантирующий высокопроизводительное сверление.

Для поворота колонны требуется незначительное усилие на самом малом радиусе сверления, что также обеспечивает высокую производительность работы и снижает утомляемость оператора. Широкий диапазон чисел оборотов и подач шпинделя обеспечивает высокопроизводительную работу при любых сочетаниях обрабатываемых материалов, инструмента размеров и т. д.

Уравновешивание шпинделя обеспечивается специальным противовесом, допускающим удобную регулировку с рабочего места в случае изменения массы инструмента.

Режимы резания, допустимые на станке, определяются динамическими параметрами станка:

  • Эффективная мощность на шпинделе, кВт — 4,0
  • Наибольший крутящий момент на шпинделе кг*см — 7100
  • Наибольшее усилие подачи, кгс — 2000

При этом надо иметь в виду, что наибольшая мощность на шпинделе может быть использована, начиная с 7-й ступени чисел оборотов (80 об/мин см. раздел паспорта «Механика главного движения»).

Низшие числа оборотов шпинделя применяются на станке для выполнения операций, требующих меньшей мощности, но большего крутящего момента. Поэтому на шести первых ступенях скорости мощность на шпинделе не достигает максимально-эффективного значения.

Величина наибольшего допустимого усилия подачи обусловлена прочностью деталей станка и жесткостью его конструкции. Превышение допустимого значения усилия подачи вызывает отключение предохранительной муфты механизма подачи. Поэтому величину механической подачи следует выбирать так, чтобы не превзойти допустимого усилия подачи. Усилие подачи в значительной, степени зависит от правильной заточки сверла.

Широкие диапазоны скоростей вращения шпинделя и механических подач позволяют повысить производительность станка.

Преселективное дистанционное электрогидравлическое устройство позволяет менять режимы с предварительным их набором. Станок имеет механизм автоматического выключения при достижении заданной глубины сверления.

Наличие в станке преселективного управления скоростями и подачами, легкого гидрофицированного управления фрикционом шпинделя, возможность отключения шпинделя от коробки скоростей, наличие надежных гидравлических зажимов колонны и сверлильной головки, работающих как совместно, так и раздельно, а также сосредоточение всех органов управления на небольшом участке сверлильной головки позволяет максимально сократить вспомогательное время.

При необходимости частой смены инструментов рекомендуется пользоваться быстросменным патроном. Для нарезания резьб следует применять предохранительный патрон для метчиков.

Станок имеет следующие преимущества по сравнению с ранее выпускавшейся моделью:

  • ужесточение зажима колонны благодаря развитому конусу, что позволяет работать на высоких режимах резания; увеличение объема рабочего пространства за счет увеличения ходов рукава по колонне и головки по рукаву;
  • достижение заданной точности и достижение точности вне плиты благодаря двухколонной компоновке и развитым направляющим рукава;
  • сокращение времени на переустановку рукава по высоте благодаря увеличенной скорости его перемещения и быстрому действию зажима;
  • повышение ремонтопригодности благодаря новой конструкции направляющих колонны;
  • отсутствие на верхнем торце механизмов, требующих обслуживания, что обеспечивает удобство при эксплуатации станка, улучшает его внешний вид.

Разработчик — СКБ APC г. Одесса

Категория качества высшая.

Класс точности станка Н по ГОСТ 8—77.

Уровни автоматизации

Виды токарных станков, а также устройства любого другого назначения, которые используются в условиях массового и крупносерийного производства, называют агрегатными. Такое название они получили по причине того, что их комплектуют из однотипных узлов (агрегатов): станин, рабочих головок, столов, шпиндельных узлов и других механизмов. Совершенно другие принципы используются при создании станков, которые необходимы для мелкосерийного и единичного производства. Конструкция таких устройств, отличающихся высокой универсальностью, может быть совершенно уникальной.

Токарный станок с ЧПУ

Классификация токарных станков (а также оборудования любых других категорий) по уровню автоматизации подразумевает их разделение на следующие виды:

  1. ручные модели, все операции на которых осуществляются в ручном режиме;
  2. полуавтоматические, в которых часть технологических операций (установка заготовки, запуск устройства, снятие готовой детали) выполняется в ручном режиме (все остальные операции, относящиеся к вспомогательным, проходят в автоматическом режиме);
  3. автоматические, для работы которых необходимо только задать параметры обработки, все остальные операции они выполняют самостоятельно, в соответствии с заданной программой;
  4. металлорежущие агрегаты с ЧПУ (всеми процессами на таких станках управляет специальная программа, которая содержит закодированную систему числовых значений);
  5. металлорежущее оборудование, относящееся к категории гибких автоматизированных модулей.

Наиболее яркими представителями металлорежущих станков являются устройства с ЧПУ, работой которых управляет специальная компьютерная программа. Такой программой, которую в память станка вводит его оператор, определяются практически все параметры работы агрегата: частота вращения шпинделя, скорость обработки и др.

Системой ЧПУ могут оснащаться даже самые компактные настольные станки

Все виды металлообрабатывающих станков, оснащенные системой ЧПУ, содержат в своей конструкции следующие типовые элементы.

  • Пульт (или консоль) оператора, посредством которого в память станка водится компьютерная программа, управляющая его работой. Кроме того, с помощью такого пульта можно выполнять и ручное управление всеми параметрами работы агрегата.
  • Контроллер — важный элемент системы ЧПУ, с помощью которого не только формируются управляющие команды, передаваемые на рабочие элементы оборудования, и контролируется правильность их выполнения, но также производятся все необходимые расчеты. В зависимости от степени сложности модели агрегата в качестве контроллера для его оснащения может быть использован как мощный компрессор, так и обычный микропроцессор.
  • Экран или дисплей, выступающие в роли управляющей и контрольной панели для оператора. Такой элемент позволяет в режиме реального времени наблюдать за работой металлорежущего станка, контролировать процесс обработки, а при необходимости оперативно менять параметры и настройки.

Принцип работы металлообрабатывающих станков, оснащенных системой ЧПУ, несложен. Предварительно пишется программа, учитывающая все требования к обработке конкретной заготовки, затем оператор вводит ее в контроллер станка, используя специальный программатор. Команды, заложенные в такую программу, подаются на рабочие элементы оборудования, а после их выполнения станок автоматически отключается.

Использование металлорежущих станков, оснащенных числовым программным управлением, позволяет выполнять обработку с высокой точностью и производительностью, что и является причиной их активного использования для оснащения промышленных предприятий, выпускающих изделия крупными сериями. Такие агрегаты благодаря высокому уровню своей автоматизации отлично встраиваются в крупные автоматизированные линии.

Устройство токарно-винторезного станка

Это интересно: Настольно-сверлильный станок ГС2112 — технические характеристики, паспорт

Как выбрать сверлильный станок

Прежде всего нужно определиться, в каком режиме будет производиться работа за станком:

Мастерам, планирующим использовать станок часто и в коммерческих целях, нужно обратить внимание на линейку моделей профессионального класса с мощностью 600 Вт и более. Для тех, кто будет использовать станок в бытовых целях, подойдут простые модели с мощностью до 600 Вт

Важные параметры: Еще один важный момент, который нужно учесть, – характеристики выполняемых отверстий:

  • Для домашнего использования выбирают сверлильные аппараты, проделывающие отверстия диаметром до 16 мм.
  • Для сверления больших диаметров существуют модели, делающие отверстия от 20 мм до 60 мм. Чаще всего подобные агрегаты незаменимы на производстве.
  • Глубина отверстий. Чем мощнее агрегат, тем толще материал он сможет обрабатывать.

Подключение аппарата к сети:

  • 220 В – стандартная мощность бытовой розетки;
  • 380 В – как правило, такую мощность используют на производствах или в специально оборудованных мастерских.

На производительность и комфортабельность работы влияют следующие характеристики:

  • Вес оборудования. Чем легче оборудование, тем проще его переносить с места на место или брать на выездные объекты.
  • Переключатель скоростей.
  • Световой прицел позволяет быстрее и точнее установить заготовку перед обработкой.

Уточняйте, есть ли в наличии расходные материалы. Если их привозят только под заказ, то это может осложнить работу.

Второстепенные параметры:

Защитный прозрачный кожух – приятное дополнение к новому агрегату. На производительность и качество работы он не влияет.

При желании аксессуар можно заказать отдельно или сделать из подручных материалов. Вместо него надежнее использовать специальные защитные очки.

У доброй половины сверлильных станков на подошве имеются крепежные отверстия, но их можно легко сделать самому.
