Самодельные сверлильные станки из фотоувеличителя и микроскопа

Настольный сверлильный станок из дрели

Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной. В последнем случае устройство включения можно перенести на станину для большего удобства.

Основные элементы станка

Основными элементами станка являются:

• дрель;
• основание;
• стойка;
• крепление дрели;
• механизм подачи.

Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.

Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.

Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.

Особенности конструкций механизма подачи дрели

Механизм подачи нужен для вертикального перемещения дрели вдоль стойки и может быть:

• пружинным;
• шарнирным;
• конструкцией по типу винтового домкрата.

В зависимости от принятого типа механизма тип и устройство стойки также будет отличаться.

На чертежах и фото приведены основные конструкции настольных сверлильных станков, которые можно сделать из электро- и ручной дрели.

Видео 1. Пошаговое руководство для недорогого станка. Станина и стойка — деревянные, основа механизма — направляющая для мебели

Видео 2. Сверлильный станок — домкрат от «Жигули» и дрель

Видео 3. Пружинно-рычажная стойка для дрели

Видео 4. Пошаговое создание стальной стойки для дрели

Станок на основе рулевой рейки легкового автомобиля

Рулевая рейка для автомобиля и дрель — достаточно массивные изделия, поэтому станина должна быть также массивной и, желательно, с возможностью закрепления станка на верстаке. Все элементы выполняют на сварке, так как соединение на болтах и винтах может оказаться недостаточным.

Станину и опорную стойку сваривают из швеллеров или другого подходящего проката, толщиной около 5 мм. Рулевую рейку закрепляют на стойку, которая должна быть длиннее рейки на 70–80 мм, через проушины рулевой колонки.

Чтобы станком удобнее было пользоваться, управление дрелью выносят в отдельный блок.

Видео 5. Сверлильный станок на основе рулевой рейки от «Москвич»

Порядок сборки сверлильных настольных станков:

• подготовка всех элементов;
• крепление стойки к станине (проверяем вертикальность!);
• сборка механизма перемещения;
• крепление механизма к стойке;
• крепление дрели (проверяем вертикальность!).

Все крепления должны быть выполнены максимально надёжно. Стальные неразъёмные конструкции желательно соединять сваркой. При использовании любого рода направляющих нужно убедиться, что при движении не образуется поперечный люфт.

Совет! Для фиксации детали, в которой высверливается отверстие, станок можно оборудовать тисками.

В продаже также можно найти готовые стойки для дрели

При покупке нужно обратить внимание на массу конструкции и размер рабочей поверхности. Лёгкие (до 3 кг) и недорогие (до 1,5 тыс

руб.) стойки годятся для выполнения отверстий в тонком фанерном листе.

Основание и стойка

Квадратная деревянная плита и способ крепления к ней металлической трубы в принципе меня устраивали. Зажимной винт переходника надежно фиксировал вертикальную стойку.

Однако круглый профиль трубы допускает вращение навесной конструкции в плоскости горизонта. А это сильно осложняет сверление. Поэтому основанием вертикальной стойки решил использовать деревянной брусок, оставшийся от половой доски, которую я уложил на балкон.

Ее сечение 13х3,3 см и обрезанный на профессиональной пилораме профиль с точным соблюдением геометрии плоскостей поверхностей хорошо подходил для моих замыслов.

Поставил этот брусок вертикально и сделал разметку карандашом для удаления древесины, мешающей его плотному прилеганию к стойке. Ножовкой выполнил пропилы, а долотом вырубил паз и придвинул заготовку к трубе, плотно прижав ее. Угольник показал прямой угол между стойкой и основанием.

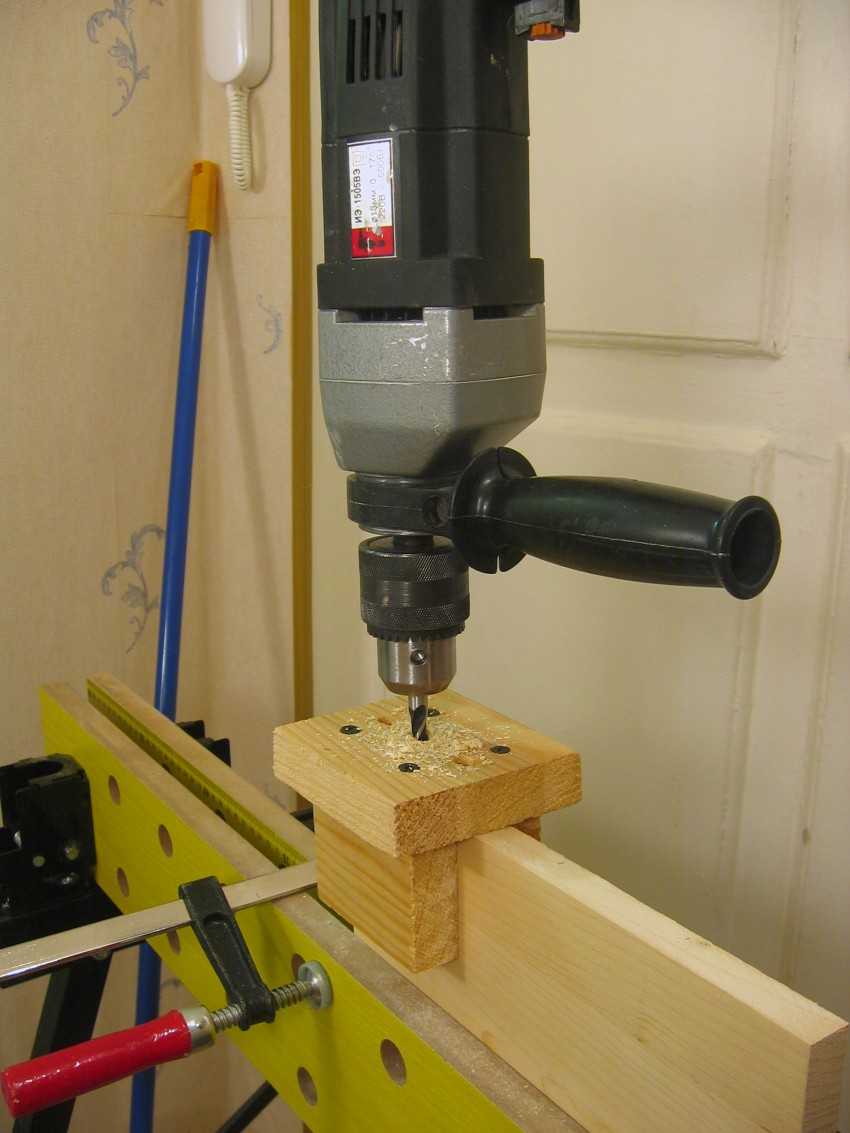

В верхней части бруска просверлил два сквозных отверстия, пропустил через них кусок проволоки 2,5 мм кв и с обратной стороны просто привязал их обычной скруткой к круглой трубе.

Можно бы было, конечно, просверлить трубу, нарезать в этом отверстии резьбу и прикрепить брусок винтом. Но я не пошел этим путем: он немного сложнее.

Снизу самодельную стойку просто привинтил к основанию шурупами саморезами.

Получилось вполне надежное крепление.

Контроль углов

Проверил самодельную стойку на вертикальность с помощью угольника.

Плотное прилегание поверхностей не показало зазоров и щелей.

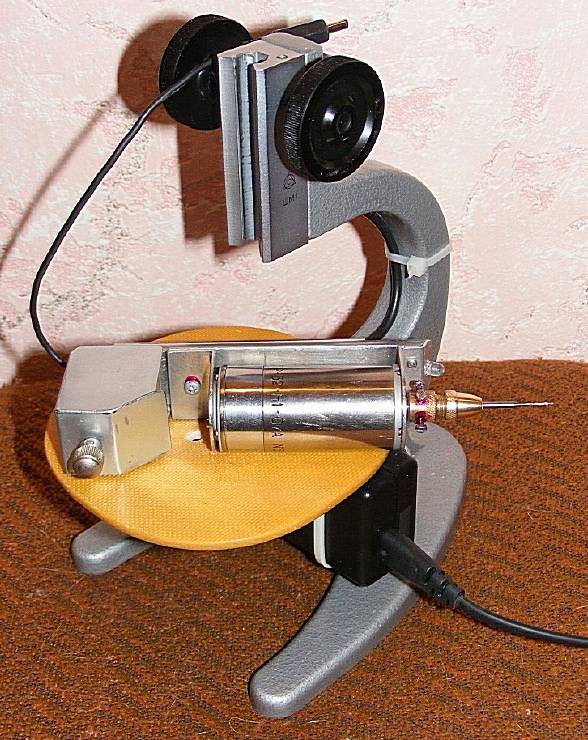

Сверлильный станок для плат

Когда, по прошествии многих лет сверления плат ручной сверлилкой, я все же наконец понял, что идеальных отверстий мне не получить, как ни тренеруйся, решил посмотреть, что можно сделать в этой области. Итак: идея сверлильного станка для плат на базе станины от микроскопа не моя и не нова.

] Чтобы закрепить двигатель на станине микроскопа, я просто заказал токарю втулку, с внутренним диаметром, равным диаметру двигателя, внешний диаметр втулки подобран так, чтобы соответствовал радиусу на кронштейне микроскопа. Крепится все это дело к станине штатным винтом, который раньше держал револьверную турель с объективами, через два отверстия сбоку втулки. Так же токарь точил и центровал конус для патрона

Чтобы было удобно опускать и поднимать узел сверления, сделал ручку на маховичке фокусировки

Теперь о том, до чего пока не дошли руки, давно валяется у меня вот такой мини-пылесос,

покупался давно, в составе набора инструмента для ремонта компьютеров. Есть идея прикошачить его для удаления стружки из зоны сверления, причем хочу не сдувать, стеклотекстолитовой пылью дышать все-же не комильфо, а именно собирать её этим пылесосиком, ибо он имеет для этого небольшой мешок для сбора мусора, который не попал на фото по причине глубокого залегания в «закромах»

Ну и наконец подсветка зоны сверления, куда ж без неё. Светить будет такой девайс

Осталось выбрать время все это собрать воедино. Да, еще я не оставляю надежд найти все таки нормальный патрон для сверл, вот только где его искать…

Особенности изготовления

Процедура, как сделать станок для сверления своими руками не сложная, но необходимо учитывать советы мастеров:

для небольшого сверлильного станка лучше выбирать асинхронный двигатель из старой стиральной машины;
для установки достаточно мощного двигателя понадобится более прочное и максимально устойчивое основание;
двигатель в процессе проектирования и сборки установки важно разместить ближе к стойке, что снизит уровень вибрации;
соединение с помощью шестигранников должно быть максимально прочным и надежным для повышения износостойкости узла.

Рекомендуем посомтреть

• Усилитель звука своими руками — популярные схемы, фильтры, функции и особенности проектирования качественного усилителя (120 фото и видео)

• Как сделать римские шторы — мастер-класс изготовления и советы как сшить простые и красивые модели штор (80 фото)

• Идеи самодельных электрогенераторов — принцип работы, лучшие проекты и особенности постройки самодельного устройства (105 фото)

Этот станок сложнее собрать даже при наличии доступной схемы, но его основным преимуществом остается усиленная мощность, что подходит для обработки разных поверхностей.

Назначение и особенности

Работающий по принципу вертикального сверления держатель для дрели (или шуруповёрта) используется для выполнения таких технологических операций, как:

• Точное просверливание отверстий на заданную глубину, их растачивание и финишная обработка;
• Снятие фасок, формирование углублений и пазов (зенкование);
• Нарезание резьбы (если позволяет мощность дрели и прочность конструкции подставки).

Однако стоит понимать, что такие приспособления не обладают несущей способностью, сопоставимой с заводским оборудованием. Поэтому сверлить твёрдый материал с большим усилием не рекомендуется.

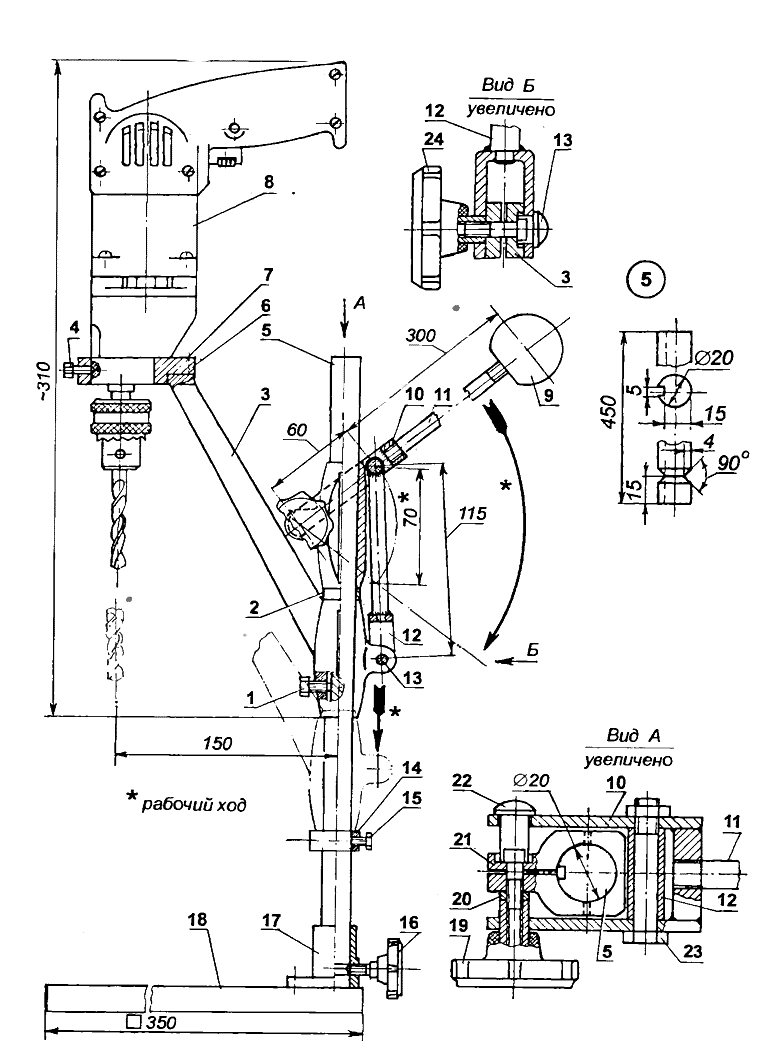

ОПИСАНИЕ КОНСТРУКЦИИ СВЕРЛИЛЬНОГО СТАНКА

Электродрель (8) тремя стопорными винтами М6 (4) жестко фиксируется в обойме (6), закрепленной на консольной части кронштейна-ползуна (3). Рабочий ход осуществляется системой рычагов. При повороте рукоятки (дет.9, 10, 11) вокруг оси (дет. 19, 22), закрепленной на опорной втулке (21), толкатель (12) перемещает кронштейн-ползун по стойке (5) вниз. Наибольший рабочий ход — 70 мм.

Для облегчения возврата электродрели в исходное положение между зажимами
опорной втулки (19) и кронштейна (24) можно установить пружину растяжения (на рисунке условно не показана). Прямолинейность перемещения инструмента обеспечивается направляющим винтом (1), установленным в бочкообразной втулке кронштейна, и направляющим шпоночным пазом, профрезерованным в стойке вдоль образующей.

Дистанционная шайба (2) служит для обеспечения оптимального положения рычага.
Шарнирные соединения рычага с опорной втулкой и тяги с втулкой кронштейна однотипны, и каждое состоит из двух элементов: оси-фиксатора и зажима (виды А и Б на рис.1). Конструкция и размеры этих деталей позволяют осуществлять жесткое крепление втулок на стойке и в то же время не зажимают щечки вилок тяги и рычага, обеспечивая их свободный поворот.

НАСТРОЙКА СВЕРЛИЛЬНОГО СТАНКА

Сверлильной установки на обработку конкретной детали производится следующим образом. Деталь устанавливается на стол. Зажимы (19) и (24) ослабляются, и вся система опускается до соприкосновения сверла с поверхностью детали. Перемещением ее по столу сверло выставляется по центру обрабатываемого отверстия. Для облегчения этой операции предусмотрена дополнительная степень свободы рабочего органа — поворот стойки в гнезде вместе с кронштейном и электродрелью с фиксацией стопором (16).

Выставленная деталь закрепляется на столе (способы ее крепления в данном материале не
рассматриваются). Затем ограничительная втулка (14) опускается вниз и фиксируется, обеспечивая расстояние между ее верхним торцом и нижним торцом бочкообразной втулки кронштейна, равное глубине сверления. В заключение опорная втулка (21) приподнимается на 3 — 4 мм и фиксируется зажимом (19).

ИЗГОТОВЛЕНИЕ И СБОРКА СВЕРЛИЛЬНОГО СТАНКА

Стол (18), гнездо (17), стопор (16), зажимы (19 и 24) заимствованы от фотоувеличителя без изменения. Кронштейн (3) подвергся минимальной доработке: в нижней части втулки оформлено резьбовое отверстие М6 под направляющий винт (1). В стойке (5) проточена канавка треугольной формы под стопор на расстоянии 15 мм от нижнего торца, а вдоль оси профрезерован направляющий паз 5×5 мм

На точность выполнения этой операции следует обратить особое внимание, так как от этого зависит прямолинейность перемещения инструмента при сверлении

Опорная втулка (21) получена путем доработки еще одного экземпляра кронштейна (рис.2а): отрезана консоль и сточены боковые поверхности до размера 30 мм.
Если дополнительного кронштейна нет, то втулку не сложно изготовить самостоятельно (рис.2б).
Изготовление элементов механизма подачи проблем не представляет. Скоба рычага (10) сварена из двух боковых пластин (полоса 16×4 мм) и вставки (отрезок листа s 20 мм).

Стержень (11) — шпилька М10 длиной 330 мм. Толкатель (12) состоит из трех простых деталей, соединенных сваркой: втулки (отрезок трубы с внутренним диаметром 8 мм), тяги (пруток диаметром 10 мм) и скобы, согнутой – из полосы толщиной 4 мм (отверстия под ось в скобе следует сверлить после гибки, чтобы обеспечить их соосность).
Оси-фиксаторы (13 и 22) вытачиваются на токарном станке из прутка диаметром 14 мм.

Обработку базовых поверхностей обоймы (6) — отверстия диаметром 43 мм и уступа — следует производить на фрезерном станке с одной установки. Такая технология обеспечит при сборке параллельность между осями электродрели и стойки, а следовательно — перпендикулярность столу.
Подробно описывать сборку нет необходимости, все и так понятно из приведенных рисунков. Единственное замечание: перед установкой кронштейна на стойку на внутреннюю скользящую поверхность втулки следует нанести консистентную смазку.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

1. Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Углошлифовальная машинка (УШМ или просто «болгарка»).
4. Дрель или шуруповерт.
5. Шлифовальный станок.
6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

1. Фанера 15 мм.
2. Доска сосновая, массив;
3. Мебельные направляющие для ящиков;
4. Втулка;
5. Мебельная футорка;
6. Крыльчатая гайка;
7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

1. Основание:
2. Шпиндельная коробка;
3. Платформа (горизонтальная опора);
4. Сверлильный стол;
5. Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
6. Дрель (шуруповерт);
7. Механизм подпружинивания и рукоятка подачи сверла.

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Оцените сложность работ по чертежам, которые мы даём в этой статье.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

Детали и материалы для изготовления станка приведены в таблице:

Поз.ДетальХарактеристикаОписание 1СтанинаПлита текстолитовая, 300×175 мм, δ 16 мм 2ПяткаСтальной круг, Ø 80 ммМожет быть сварной3Основная стойкаСтальной круг, Ø 28 мм, L = 430 ммОдин конец обточен на длину 20 мм и на нём нарезана резьба М124ПружинаL = 100–120 мм 5ВтулкаСтальной круг, Ø 45 мм 6Стопорный винтМ6 с пластиковой головкой 7Ходовой винтТr16х2, L = 200 ммОт струбцины8Матричная гайкаТr16х2 9Консоль приводаСтальной лист, δ 5 мм 10Кронштейн ходового винтаЛист дюралюминия, δ 10 мм 11Специальная гайкаМ12 12Маховик ходового винтаПластик 13Шайбы 14Четырёхручьевый блок ведущих приводных шкивов клиноременной передачиДюралюминиевый круг, Ø 69 ммИзменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой15Электродвигатель 16Блок конденсаторов 17Блок ведомых шкивовДюралюминиевый круг, Ø 98 мм 18Ограничительный стержень возвратной пружиныВинт М5 с пластмассовым грибком 19Возвратная пружина шпинделяL = 86, 8 витков, Ø25, из проволоки Ø1,2 20Разрезной хомутДюралюминиевый круг, Ø 76 мм 21Шпиндельная головка см. ниже22Консоль шпиндельной головкиЛист дюралюминия, δ 10 мм 23Приводной ременьПрофиль 0Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов24Выключатель 25Сетевой кабель с вилкой 26Рычаг подачи инструментаСтальной лист, δ 4 мм 27Съёмная рукоятка рычагаСтальная труба, Ø 12 мм 28ПатронИнструментальный патрон № 2 29ВинтМ6 с шайбой

голоса

Рейтинг статьи

Платформа для телефона

Чтобы получить четкое представление об образце, нам нужно, чтобы вся установка была устойчивой. Для этого мы используем медный лист, чтобы он соответствовал смартфону. Размеры листа будут всего на 2 мм больше, чем у смартфона по длине и ширине

Теперь у нас есть платформа, которая подходит для нашего смартфона. Следующий шаг — сделать отверстия для объектива и четыре винта. Перед этим я должен кое-что рассказать о дизайне. Для держателя телефона требуется механизм, позволяющий идеально сфокусировать установку на наблюдаемом образце. Для этого я буду использовать четыре винта, которые позволят изменить расстояние между линзой и образцом. Эти винты будут размещены в четырех углах платы держателя. При сверлении отверстия для камеры уделите время и отметьте точку, где находится камера.

После сверления отверстий самое время поместить четыре гайки болтов в углы. С помощью сильного клея поместите их идеально выровненными. Следите за тем, чтобы клей не пролился на резьбу винтов.

После установки четырех гаек самое время разместить линзу. Перед установкой линзы очистите неровные края просверленного отверстия. Затем поместите линзу на просверленное отверстие. 2 мм отверстие идеально облегают линзу и она не падает. Затем приклейте линзу небольшим количеством клея. Это очень сложная часть. Будьте осторожны, любое крошечное смещение может привести к ложному результату. Подставка для телефона готова!

Общая информация о сверлильных станках

Любой сверлильный станок необходим для того, чтобы обеспечить возможность эффективной и точной обработки деталей, изготовленных из различных материалов. Там, где необходима высокая точность обработки (а это относится и к процессу сверления отверстий), из технологического процесса необходимо максимально исключить ручной труд. Подобные задачи и решает любой сверлильный станок, в том числе и самодельный. Практически не обойтись без станочного оборудования при обработке твердых материалов, для сверления отверстий в которых усилий самого оператора может не хватить.

Конструкция настольного сверлильного станка с ременной передачей (нажмите для увеличения)

Любой станок для сверления – это конструкция, собранная из множества составных частей, которые надежно и точно фиксируются друг относительно друга на несущем элементе. Часть из этих узлов закреплена на несущей конструкции жестко, а некоторые могут перемещаться и фиксироваться в одном или нескольких пространственных положениях.

Пример двигателей, используемых при изготовлении самодельного сверлильного мини-станка

Базовыми функциями любого сверлильного станка, за счет которых и обеспечивается процесс обработки, является вращение и перемещение в вертикальном направлении режущего инструмента – сверла. На многих современных моделях таких станков рабочая головка с режущим инструментом может перемещаться и в горизонтальной плоскости, что позволяет использовать это оборудование для сверления нескольких отверстий без передвижения детали. Кроме того, в современные станки для сверления активно внедряют системы автоматизации, что значительно увеличивает их производительность и повышает точность обработки.

Ниже для примера представлены несколько вариантов конструкции самодельных сверлильных станков для плат. Любая из данных схем может послужить образцом для вашего станка.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

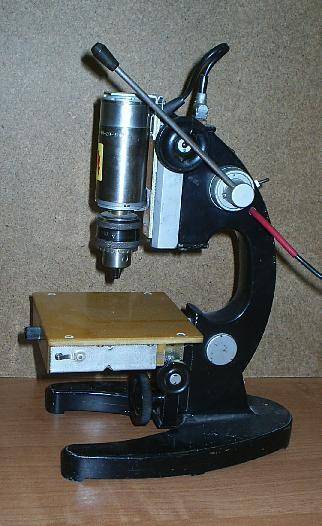

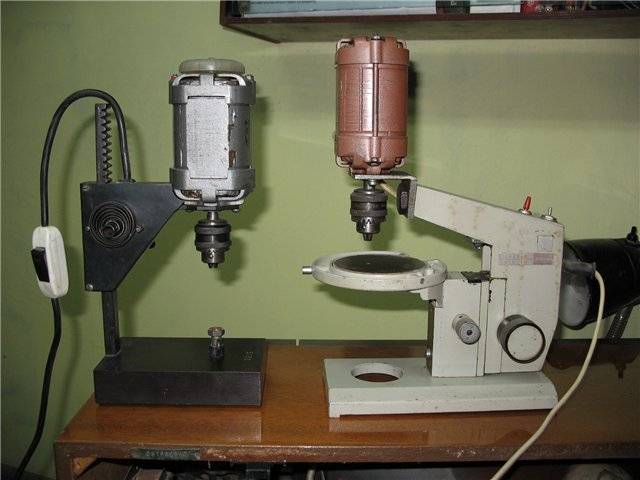

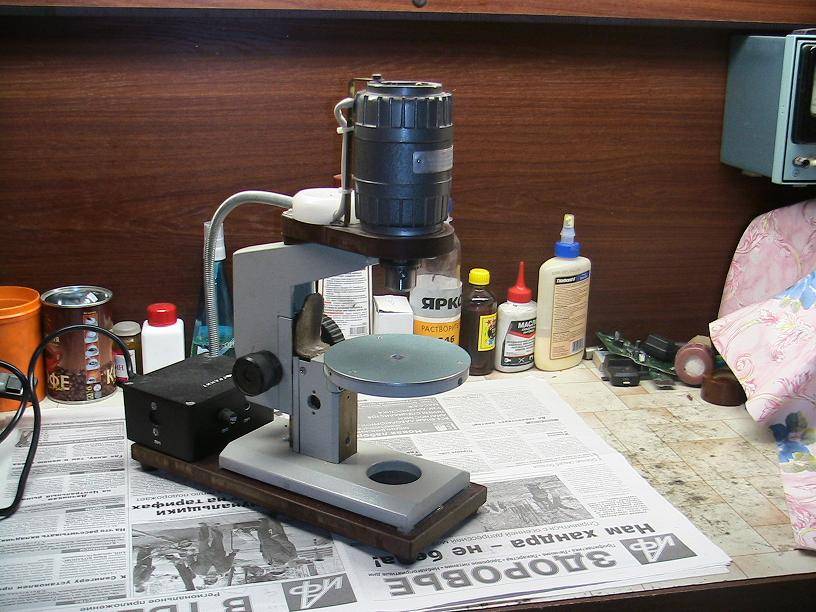

Сверлильный из микроскопа

Запись опубликовал Mike_Solo · 6 апреля, 2020

Надоело ломать свёрла, сверля вручную. Нужен станочек, решил я. Посмотрел множество конструкций и решил, что из микроскопа будет самое то, что нужно. Дело в том, что мне нравится сверлить центровочными сверлами из твердого сплава, но для них нужна очень точная подача, чтобы не зенковать контактные площадки. Дальше получилось забавно. Самое дешевое предложение на Авито было 1000 рублей за микроскоп ЛОМО «Биолам» в разборе без гарантий. Я купил и пару дней был занят его сборкой, так как отсутствовали разные винтики М2.5 и М2, и как бы даже не М1.5. Самый заподлянский нашелся в коробоче от винтиков, оставшихся от разборки жестких дисков. В результате получился. микроскоп! Хороший, исправный микроскоп, есть окуляр и 4 объектива, столик с микроподачами. Такая клёвая штука! Из него уже никак нельзя было делать сверлильный станок. Пришлось снова пойти на Авито и в полтора раза дороже купить штатив от аналогичного микроскопа — без оптики и столика. Вот из него уже и получилась сверлилка на картинке. Головку пришлось снять и обработать на станке, чтобы в неё можно было ставить разные переходные кольца. На картинке в таком кольце из полиацеталя движок от принтера. Чтобы кольца надёжно фиксировались нужно будет сделать второй винтовой фиксатор напротив штатного. Моторчик тяговитый и не быстрый — не совсем то, что нужно. Пока поживу с ним, но буду искать моторчик пошустрее. Столик из куска ламината — хотел из текстолита, но не нашёл. Подача в нём — шестерня+рейка, косозубые. На ручке подачи есть фрикцион, так что вся эта довольно массивная система с мотором сама вниз не съезжает. Теперь нужно как-то присобачить туда подсветку, буду думать.

Источник

2 Конструкция станка

Конструкция мини-станка для обработки печатных плат имеет довольно простую схему. По сути, этот станок мало чем отличается от стандартных сверлильных моделей, только он намного меньше и имеет несколько нюансов. Практически всегда мы рассматриваем настольный сверлильный мини-агрегат, так как он будет иметь размеры, что редко превышают отметку в 30 см.

Если рассматривать самодельный образец, то он может быть чуть больше, но только за счет того, что человек, который собирал его своими руками, просто не смог оптимизировать конструкцию должным образом. Такое бывает, если под руками попросту не находится подходящих деталей.

Опишем сейчас непосредственно конструкцию станка, а также детали, из которых его надо изготовить. В качестве основных составляющих при сборке мини-устройства для сверления плат используют:

• станину;
• переходную стабилизирующую рамку;
• планку для перемещения;
• амортизатор;
• ручку для манипуляций с высотой;
• крепление для движка;
• движок;
• блок питания;
• цангу и переходники.

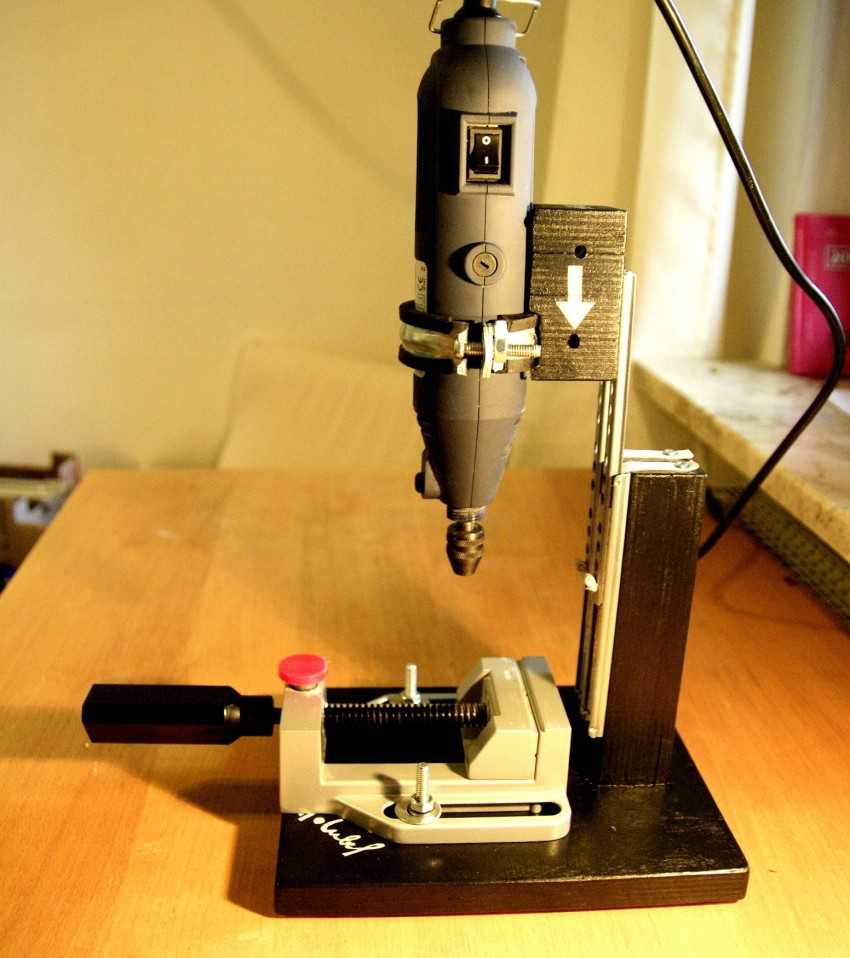

Так выглядит готовый самодельный сверлильный станок для печатных плат

Итак, список используемого оборудования достаточно объемный, но на самом деле ничего сложного здесь нет.

2.1 Разбор конкретных деталей

Обратимся теперь к конкретным деталям, что уже были названы выше, а также дадим рекомендации по их подбору.

Для начала отметим, что мы сейчас описываем самодельный станок, который по сути можно собрать из подручных средств. Конструкция заводских образцов отличается от описанной нами только применением специализированных материалов и деталей, которые в домашних условиях создать практически невозможно. Придется покупать.

Станину желательно делать из тяжелой металлической рамки. Вес ее должен быть больше, чем вес всей остальной конструкции. Причем расхождение может быть довольно внушительным. Только так вы добьетесь стабильности агрегата во время работы. Особенно это касается моделей, что собираются своими руками.

И не стоит обманываться, когда видите приставку мини. Мини-станок – это такой же станок, и он все так же требует качественной стабилизации. Под станину часто прикручивают ножки или что-то подобное, чтобы дополнительно зафиксировать ее положение.

Самодельный сверлильный станок со стабилизационной рамкой

Стабилизирующая рамка является креплением для всего механизма. Ее делают из рейки, уголка или чего-то подобного. Предпочтительно использовать деталь. Планка для перемещения может быть самой разнообразной конструкции и часто совмещается с амортизатором. Иногда, амортизатор и сам является планкой для перемещения.

Эти две детали выполняют функции вертикального смещения станка во время работы. Благодаря им, станок можно быстро и без лишних усилий эксплуатировать.

Ручка для манипуляций крепится непосредственно к корпусу станка, амортизатору или стабилизирующей рейке. С ее помощью можно осуществлять давление на конструкцию, опуская и поднимая ее по своему желанию.

К стабилизирующей рамке уже прикрепляют планку для двигателя. Это может быть даже обычный деревянный брусок. Его задача – вывод движка на нужное расстояние и его надежная фиксация.

Движок монтируют на крепление. В качестве движка тоже можно пользоваться огромным количеством деталей. Начиная от дрели, и заканчивая движками, что сняты с принтеров, дисководов и другой офисной техники.

Сверла для сверления отверстий в печатных платах

К движку цепляют цанги и переходники, которые будут основание для крепления сверла. Тут уже можно дать только общие рекомендации, так как переходники всегда подбираются индивидуально. Влияние на их выбор окажет вал двигателя, его мощность, тип используемого сверла и т.д.

Блок питания для мини-станка подбирается такой, чтобы он мог обеспечивать движок нужным напряжением в достаточных количествах.

2.2 Технология сборки станка

Теперь обратимся к общему алгоритму, по которому ведется сборка агрегата для сверления печатных плат своими руками.

Этапы работы:

1. Монтируем станину, крепим к ней ножки.
2. Устанавливаем рамку держателя основной конструкции на станину.
3. Крепим к рамке механизм перемещения и амортизатор.
4. Монтируем крепление для движка, как правило, оно фиксируется на рамку перемещения.
5. Устанавливаем ручку на крепление для двигателя.
6. Устанавливаем движок и регулируем его положение.
7. Прикручиваем к нему цангу и переходники.
8. Монтируем блок питания, подключаем его к движку и сети.
9. Подбираем и фиксируем сверло.
10. Тестируем работу механизма.

Все соединения и их тип можете подбирать по своему усмотрению. Однако рекомендуется использовать болты и гайки, чтобы иметь возможность в нужный момент разобрать конструкцию, заменить ее составляющие или улучшить всю схему действия станка.

Принцип действия мини-сверлильного станка

При запуске электромотора он приводит в движение шпиндель. Мощность электродвигателя настольной микро-модели может составлять от 150 до 300 Вт. Чаще используется ременной привод, но в самых маленьких моделях возможна и зубчатая передача. Скорость изменяется перемещением рукоятки.

Сверло вставляется в небольшой кулачковый или цанговый патрон, который крепко удерживает конец инструмента. Кулачковый патрон зажимается ключом, цанговый — автоматически.

Установленное сверло опускается к детали при нажатии на рукоятку подачи. Она напоминает рычаг и находится справа от головки. Возвращается на исходное место головка самостоятельно, под действием встроенной пружины. На некоторых сверло можно застопорить в любой точке с помощью затяжного рычага.

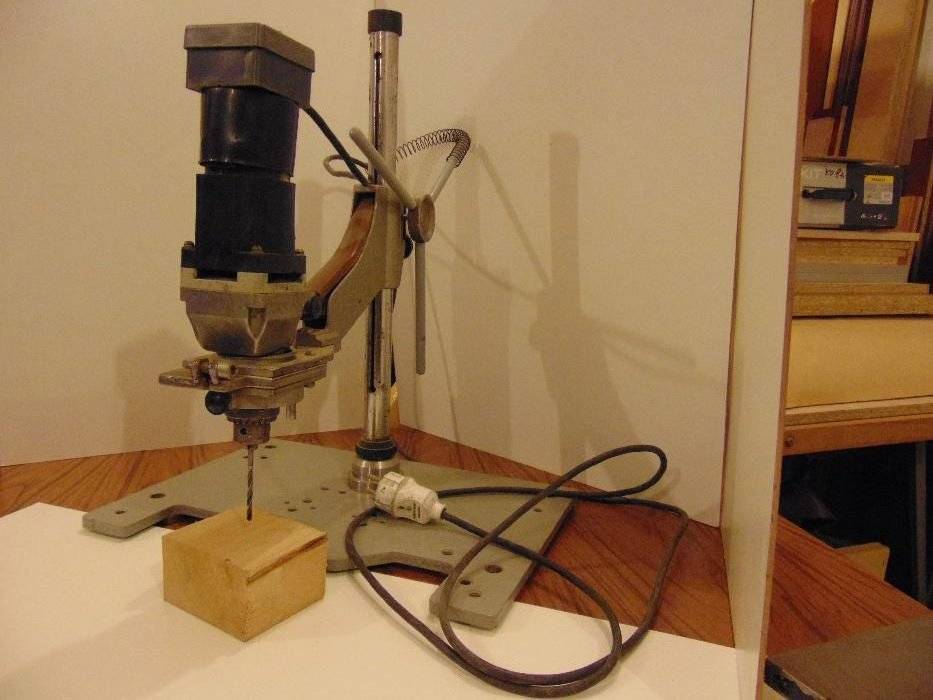

Конструкции на основе фотоувеличителей

Стойку и каретку для самодельного станка возможно изготовить на основе советского фотоувеичителя. Фотоувеличитель уже внешним видом напоминает сверлильный станок. Достаточно его оснастить двигателем от дрели, шуруповерта или миксера требуемой мощности чтобы начать работать.

Перед сборкой необходимо снять все лишние детали: лампы, кожухи и т.д. При желании на основании можно установить самодельный столик для более удобного сверления деталей.

Плюсы основания из фотоувеличителя:

• реализованная на заводе возможность перемещения будущей каретки с электродрелью в вертикальной плоскости;
• возможность легкого зажима кронштейна на необходимой высоте;
• стойка обеспечивает перпендикулярность сверла относительно стола;

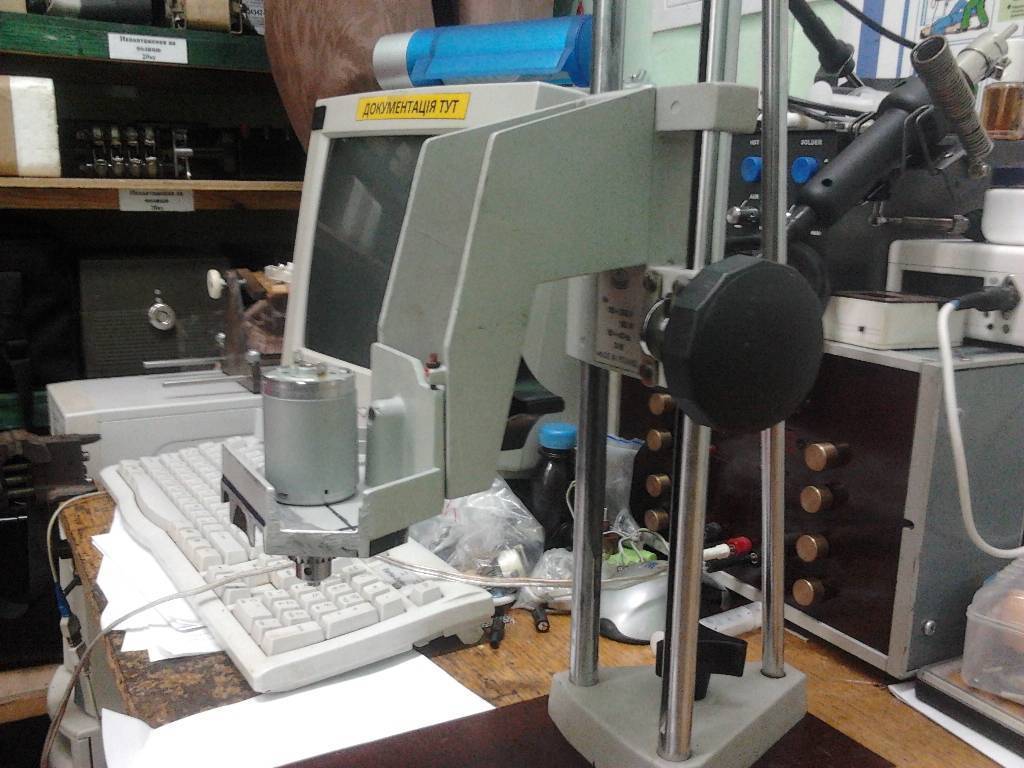

• сверлильный станок из фотоувеличителя получается полностью разборный и легко транспортируется;
• конструкция получается дешевой, большинство материалов для станка собирается из скопившегося в гараже барахла.

Изготовление домашних сверлильных станков своими руками не только позволяет сэкономить на покупке оборудования, но также развивает инженерное и творческое мышление.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.
