Сварочный кабель для аппарата, инвертора: характеристики, виды

Маркировка сварочного кабеля

Маркировка состоит из буквенно-цифрового обозначения. Начинается она с аббревиатуры, означающей класс проводов. Так, КС – означает «кабель сварочный», буква К означает, что токопроводящая жила сплетена из медной проволоки. Очень близкими техническими характеристиками обладает марка КГ (гибкий), его также можно использовать для сварки в домашних условиях. Литера «П» означает наличие полимерного защитного слоя. Литеры «ХЛ» указывают на морозостойкое исполнение. Такие модели можно применять до -60 °С. Он покрыт дополнительным слоем полимера, предотвращающим растрескивание на морозе. Литера Т означает тропическое исполнение. Изоляция сделана из материалов, могущих работать при температурах до +85 °С и содержащих в своем составе антисептические и антибактериальные препараты. Эта изоляция также обладает способностью работать как при очень высокой, так и при очень низкой влажности окружающего воздуха, сохраняя свои высокие рабочие качества и в жарких пустынях, и в мангровых лесах.

Сочетание КОГ указывает на примененные жилы повышенной гибкости. Такие кабели позволяют протянуть их в самые замысловатые уголки собираемой конструкции или строящегося судна. Кроме того, он обеспечивает повышенный комфорт для сварщика при выполнении сложных швов замысловатого рисунка. Литера ВЧ означает адаптацию для токов высокой частоты. Такой провод будет отлично работать со сварочным инвертором, как бытовым, так и профессиональным. Сочетание КГ означает повышенную водонепроницаемость. Таким проводом можно проводить работы и под водой. Для этого требуется обеспечить безупречную гидроизоляцию всех разъемов. И, наконец, ГН означает огнеупорность или негорючесть. Такие модели применяются при сварке « на горяче» в условиях промышленных предприятий, когда сварке подвергается термоообработанная (нагретая до температуры пластичности) заготовка. Далее идет цифра 1, 2 или 3, обозначающая число жил. Затем через символ “х” указывается сечение токопроводящей жилы в квадратных миллиметрах. Производители импортных сварочных кабелей используют собственные системы обозначений. В любом магазине, торгующем сварочным оборудованием, есть таблицы соответствия и заменимости отечественных и импортных моделей.

ГОСТ, сертификация и маркировка

Для полупроводниковых инверторов технические условия в полной мере содержатся в ГОСТ 24376-91, а за их соблюдение отвечает нормативно-технический документ ТУ 34-38-11274-88.

Кроме того, часть производимых аппаратов, особенно промышленных, проходят аттестацию НАКС.

Делается это для проверки соответствия заданным технологическим характеристикам различных способов сварки, которые применяются на опасных объектах.

Процесс аттестации проводится путем сопоставления параметров, указанных в документации к оборудованию с фактическими показателями.

Разница между аттестованными и неаттестованными моделями, полностью идентичными конструктивно, заключается исключительно в наличии документа о проведении дополнительных приемо-сдаточных испытаний, коим является соответствующее свидетельство Национального Агентства Контроля Сварки (НАКС).

Что касается маркировки, то инверторы обозначаются аббревиатурой способа сварки, который они поддерживают.

В дополнение следует отметить, что существует маркировка CUT, которая указывает, что данная модель выполняет резку материала плазменным методом.

Виды и назначение сварочного кабеля

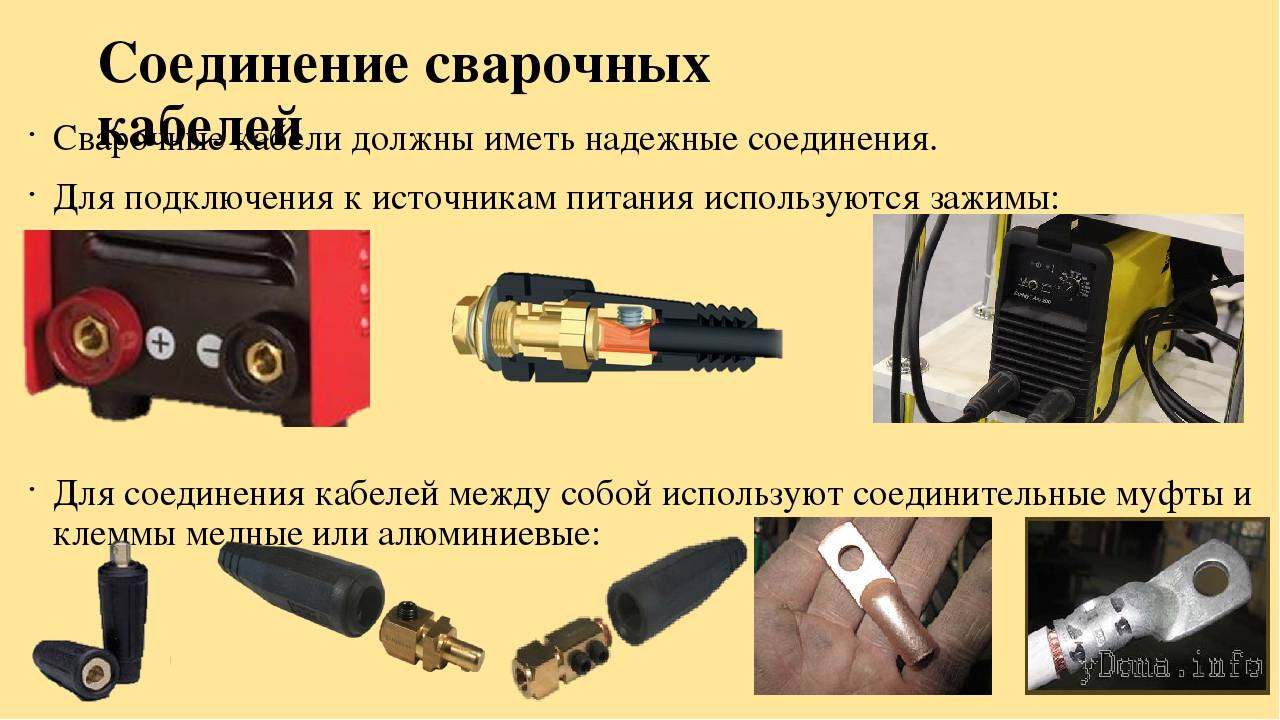

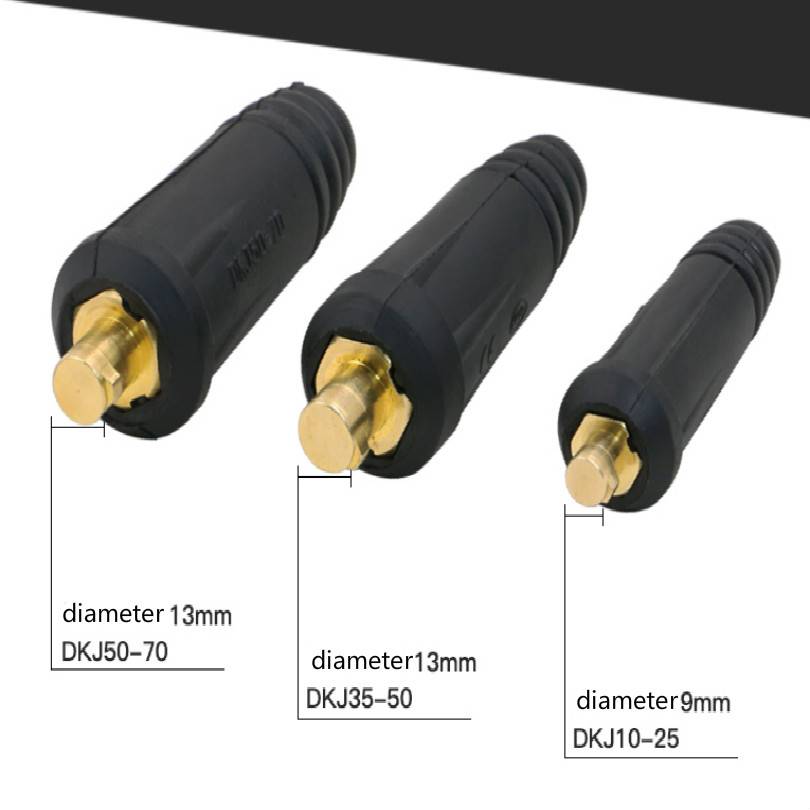

Сварочный кабель присоединяется к источнику постоянного или переменного тока с одной стороны, и к держателю электрода и зажиму «массы» +85 °С — с другой. Исходя из требований технологического процесса, он может применяться в самых разных условиях.

Основными параметрами его являются:

способность противостоять различным механическим нагрузкам и повреждениям, растяжению, сжатию, изгибу;
устойчивость к перепадам температуры;
устойчивость к излучению в ультрафиолетовом спектре;
стойкость к грибковым и плесневым спорам;
коррозионная стойкость.

Широко применяется несколько основных классов кабеля. Они подразделяются в соответствии с поперечным сечением, количеству жил и климатическому классу.

По количеству жил различают:

Одножильные. Проводник сделан из медной проволоки, обладающей отличной проводимостью и пластичностью. Это обеспечивает гибкость при многократном сматывании/разматывании. Широко применяется в малогабаритных мобильных инверторных аппаратах.
Двужильные. Два изолированных проводника — катодный и анодный, позволяют работать переменным током высокой частоты. Делаются из специальных сплавов меди с другими металлами.
Трехжильные. Разработаны для автоматизированных сварочных комплексах для соединения трубопроводов и сосудов давления.

Трехжильный кабель

Применение различных изолирующих оболочек позволяет производить сварочные кабели в разном климатическом исполнении:

Тропическое (КГ-Т). Провод может работать до +85 °С и при высокой влажности. Антисептическая пропитка защищает его от бактерий и спор грибков и плесени. В тропических условиях обычные провода для сварочного аппарата не выдерживают и могут порваться.
Хладостойкое (КГ-ХЛ). Для изоляции использованы специальные морозостойкие полимеры, не трескающиеся и сохраняющие эластичность при морозе до -60 °С

Одножильный

Этот кабель для сварочного аппарата производится из медной проволоки, которая отличается своей эластичностью и гибкостью. В дополнение известно отличительное качество меди как металла – она великолепно проводит электрический ток.

Эти виды обычно используются при компактных переносных инверторных аппаратах с небольшой мощностью и соответствующими параметрами силы тока и других технических показателей.

Двужильный

В данной конфигурации имеются катод и анод, которые отлично справляются с проведением электрического тока во время импульсной сварки.

Чаще всего и эти провода состоят из медной проволоки в чистом виде, хотя встречаются изделия, выполненные из медных сплавов с добавление других металлов, хорошо проводящих ток

Но основа в любом случае медная, это важное условие

Трехжильный

Этот вид производится для сложного автоматического оборудования для сварки, к примеру, мощных трубопроводов для транспортировки нефти, газа или продуктов их переработки. <?XML:NAMESPACE PREFIX = ” http://www.w3.org/2000/svg” NS = “http://www.w3.org/2000/svg”/>Такие работы относятся к высшей степени ответственным с обязательными требованиями формирования идеальных сварочных швов.

Маркировка проводов содержит все технические характеристики работ по сварке, что очень облегчает их выбор для конкретных работ:

КС – изделие может использоваться в работах по сварке различного типа.
П – изделие покрыто дополнительным слоем из полимерного материала для дополнительной защиты токопроводящей жилы. Если рядом есть цифра, она показывает количество жил в кабеле.
ВЧ – изделие может быть использовано при высокочастотном напряжении.

Существуют и другие полезные свойства проводов для сварки. У них отличное сопротивление к высоким и низким температурам внешней среды с широчайшим диапазоном от -50°С до +50°С, они устойчивы к воздействию влаги и других агрессивных внешних факторов.

Чаще всего сварочные провода для инвертора идут вместе в общей комплектации в современном оборудовании для сварки. Но в качестве расходных материалов их можно прикупить отдельно. В этом случае нужно искать изделия с такой же маркировкой, как и была первоначально.

По устойчивости к условиям внешней среды все изделия подразделяются на две большие группы:

Тропические или антисептированные под маркировкой КГ-Т выдерживают температуру до +50°С в сочетании с повышенной влажностью.В таких условиях высок риск возникновения грибковой плесени или размножения патогенных микроорганизмов. Если оплетка не специализированная, оно легко может оголиться на жаре в пустыне или в тропиках.
Холодостойкие или устойчивые к холоду под маркировкой КГ-ХЛ.Полимерная оплетка в них абсолютно устойчива к морозам, благодаря чему провод не замерзает и не трескается на холоде вплоть до -60°С, то есть при самом суровом климате.

Характеристики

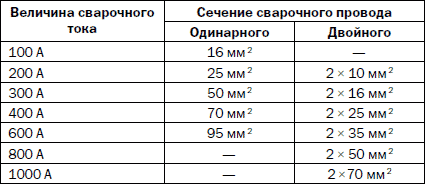

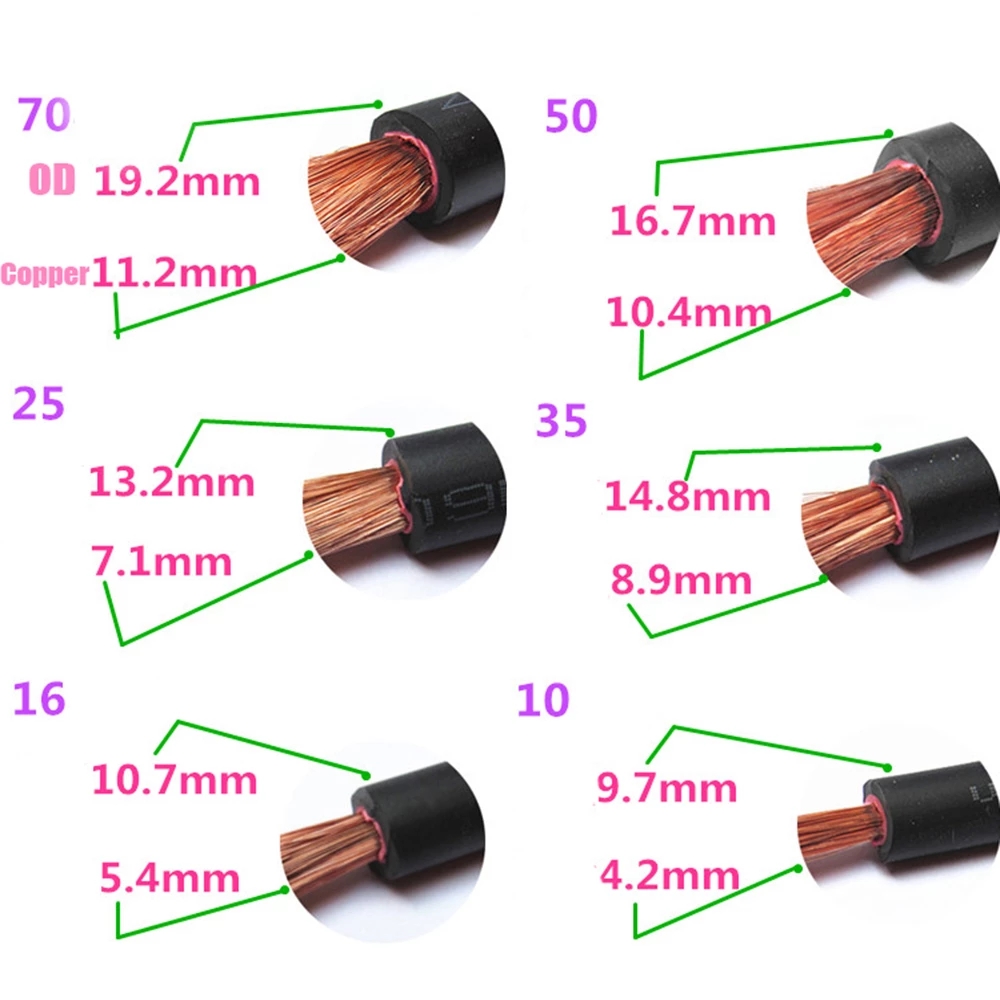

На сегодняшнем рынке нет модели настолько универсальной, чтобы она могла служить в условиях любого климата и любого производства. Вместо этого производители предлагают линейки продуктов, адаптированных к тем или иным условиям, обеспечивая в них минимальное сопротивление и максимальную гибкость. Основной характеристикой кабеля является его сечение. Оно определяет максимальную нагрузку тока, который можно пропустить по электрической цепи. Следующая характеристика – это количество жил. В бытовых сварочных аппаратах применяется одножильный провод.

Дополнительные характеристики:

климатический класс;
частотность;
жаростойкость;
гибкость.

Технические требования

Сварочный кабель должен пропускать электрический ток без потерь или же с минимальными их показателями, поскольку только так обеспечивается эффективное функционирование без нарушений технологических норм. Среди большого ассортимента материалов для изготовления применяется медь, так как она считается экологически чистым и в то же время качественным сырьем. Во избежание падения давления или, наоборот, перегрева, лучше всего использовать толстый силовой кабель.

Технические характеристики такой модели проявили себя с положительной стороны в рамках работы инвертора без нарушений нормативных показателей. Но даже медный соединительный кабель требует внимательного выбора, так как очень часто материал сочетается с дополнительными примесями, из-за чего итоговое качество существенно падает.

Учитывая индивидуальные потребности в рабочем процессе, сварочные конструкции могут иметь различные формы, объем и разъем, поэтому приходится работать в разных положениях и наклонностях, что создает определенные трудности. И поэтому провод подбирается средней длины, чтобы не столкнуться с его недостатком для работы в сложных условиях. Оптимальный вариант, по мнению специалистов, это длина в метр – для бытовых задач и в 3-4 метра – для промышленных. При необходимости кабель можно удлинить.

Провод должен иметь качественную изоляцию, чтобы не столкнуться с появлением «гуляющего тока», который негативно отображается на целостности конструкционных деталей.

Виды

Для электродов встречаются элементы следующих видов:

одножильный;
двухжильный;
трехжильные.

Они могут быть прочными и гибкими. Встречаются тропические варианты, которые выдерживают высокую температуру. Изоляция чаще всего изготавливается из негорючих материалов.

Изоляция

Интересно! Производитель учитывает возможность использования товаров в труднодоступных местах. Речь идёт о закрытых помещениях либо жидкости.
