Виды струбцин

Разновидности струбцин

В наше время существует достаточное большое количество разновидностей струбцин, которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

• Кромочная струбцина. Этот вид инструмента предназначен для склеивания или надёжной фиксации кромки изделия при столярных работах, а также их применяют для удобной и безопасной транспортировке листовых материалов.
• G — образная струбцина. Своё название этот инструмент получил из-за внешнего сходства с английской буквой G. Это очень распространённый и популярный вид зажима, имеющий несколько типоразмеров. Наиболее часто применяют инструмент с шириной захвата 100 и 150 мм. Делают такие струбцины из различного материала, чаще всего это стальные и чугунные струбцины.
• Трубная струбцина своими руками. В этом варианте зажимного устройства в качестве основания используется труба, на одном конце которой нарезается резьба и наворачивается неподвижная головка с губкой. По трубе перемещается другая головка, которую можно зафиксировать в нужном месте и с помощью винтового зажима сжать детали между собой. Достоинством трубных зажимов является то, что размеры деталей определяются длиной трубы и можно работать с самыми различными размерами соединяемых деталей. Трубы обычно применяются на 1/2 и 3/4 дюйма в таком случае конструкция получается достаточно мощной и прочной.
• Ленточная струбцина. С помощью такой конструкции удобно склеивать рамки и ящики, производить ремонт мебели, рам и так далее. Отличительная черта этого инструмента — кожаный или капроновый ремень, с помощью которого сжимаются сопряжённые детали. Прижимное усилие получается равномерным и надёжным. Его довольно легко сделать своими руками и он будет незаменим при столярных работах.
• F — образная самодельная струбцина. Главным достоинством этого вида зажимов является глубокий зев, что даёт возможность фиксации детали на довольно большом расстоянии от её кромки. Конструкция состоит из основания с неподвижной губкой, по которому скользит регулируемая головка с губкой.
• Угловая струбцина для сварки своими руками. Этот инструмент является наиболее полезным и востребованным, так как позволяет фиксировать две детали под прямым углом друг к другу. Очень широко применяется как при столярных, так и при слесарных работах.

Различается этот инструмент также и по механизмам зажимов:

• Угловая;
• Винтовая;
• Быстрозажимная;
• Рычажная.

Производители струбцин

Одним из важных критериев выбора инструментов является репутация производителя. Мы отобрали бренды, продукции которых можно доверять:

• Gross – производитель, который входит в российский концерн «Мир Инструмента». Предлагает высокотехнологичную продукцию, сделанную на профессиональном уровне. В каталоге компании большой выбор столярного, слесарного, измерительного или другого инструмента.
• Зубр – компания, которая появилась только в 2005 году, но уже зарекомендовала себя благодаря качественным надежным товарам. Оборудованию бренда можно доверить самые сложные задачи.
• Kraftool – немецкий изготовитель профессионального строительного инструмента для различных задач. Изделия компании славятся эргономичностью, стильным дизайном, долговечностью.
• Fit или Finch Industrial Tools– канадская компания, занимается производством ручного и электрического инструмента для профессионального или домашнего использования. Родилась марка в 1996 году, сегодня она является одним из крупнейших игроков на мировом рынке.
• Stanley – бренд, известный с 1843 года. Американский производитель быстро получил признание благодаря высокому качеству продукции. Под этим логотипом продаютсянадежные ручные или электрические строительные устройства из прочных материалов, которые отличаются продуманной эргономикой, а также высокой производительностью.
• Кобальт – российская марка, делающая монтажно-слесарное оборудование. Компания следует трем основным принципам: надежность, эргономика, оптимальная цена.
• Matrix – немецкий производитель, ассортимент которого насчитывает более 3 000 наименований. Здесь можно найти все от крепежных элементов до слесарного оборудования или автомобильного инструмента.
• Sparta – производит принадлежности для ремонта дома или автомобиля. Они известны низкими ценами и востребованы среди экономных покупателей, которые нечасто прибегают к строительным работам.
• Santool – компания, реализующая ручной строительный инструмент с 2004 года. Главное преимущество ее товаров – разумное сочетание цены и качества. Продукция марки предназначена для использования в личных целях, но также востребована в небольших мастерских.
• Сибртех – бренд, который делает простой надежный недорогой инструмент. В названии соединено 2 слова – Сибирь и Технология. Лаконичный дизайн и отсутствие лишних наворотов – главные отличия товаров марки. Изделия Сибртех призваны помогать при ремонте дома или автомобиля.

Виды струбцин

Использование различных разновидностей столярных зажимов обусловлено тем, какие проблемы он будет решать. Существует несколько видов струбцин, которые имеют основные различия между собой по размеру, функциям и форме.

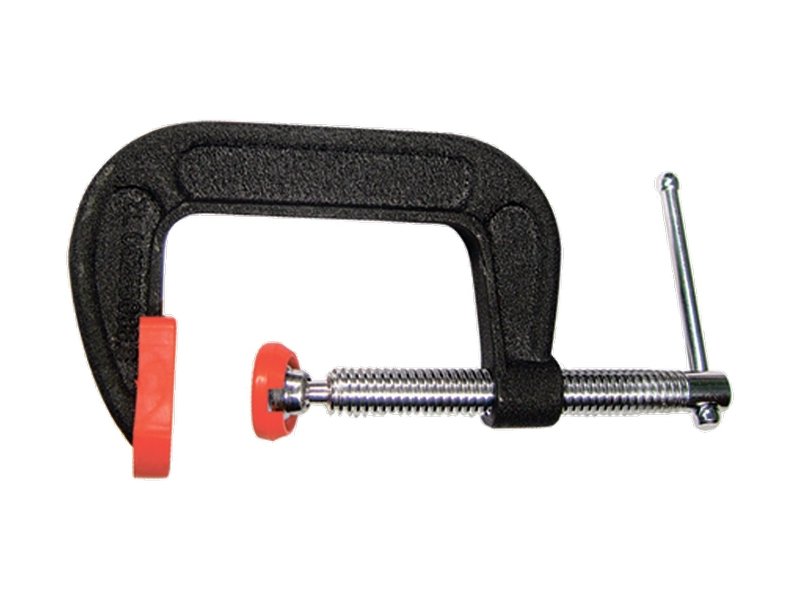

Наиболее универсальным вариантом является G-образный зажим. Он имеет небольшой вес, легок в использовании и обеспечивает большое прижимное усилие. Их основным достоинством является отсутствие люфтов губок. Из недостатков – ими можно соединить только небольшие по толщине заготовки.

К другим доступным для использования вариантам струбцин относятся:

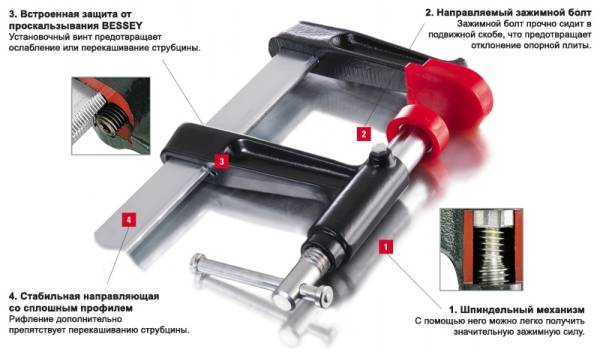

1. F-образные. Состоят из подвижной скобы, которая может скользить по направляющим. Фиксация осуществляется винтом, а на губках дополнительно есть защита в виде накладок. Так поверхность останется целой и невредимой.
2. Торцевые состоят из литой рамы с тремя зажимными винтами. Такая Т-образная конструкция помогает фиксировать кромки и торцы. К недостаткам относится то, что не всегда такую струбцину удобно использовать в одиночку, бывает необходима помощь кого-то еще.
3. Угловые струбцины представляют собой корпуса, на котором есть поджимные пятки и 1-2 винтовых прижима. Позволяют надежно закрепить заготовку под прямым углом. К недостаткам относится ограниченная возможность работы с габаритными элементами из дерева.
4. Автоматические струбцины (другое название – быстросъемные) состоят из железной шины и двух губок, одна из которых подвижная, а другая – фиксированная. Зажим происходит с помощью рычажного механизма. Достоинством данного вида является легкость и прочность, так как их изготавливают из пластикового композита, смешанного со стекловолокном.
5. Прижимные работают по типу прищепки, отличаются удобством и легкостью, но при этом небольшой глубиной захвата. Используются для склейки и закрепления негабаритных деталей.
6. Ленточные. Такие струбцины – это зажим из плотной и прочной синтетической ткани, а также блока, который позволяет ее натягивать. Часто в комплекте продаются специальные элементы из пластика, позволяющие подгонять углы. С их помощью можно бережно зафиксировать изделие без перекосов.

Каждый из предложенных вариантов струбцин отличается и по стоимости. Если предстоит простая фиксация однотипных материалов, то можно легко ограничиться покупкой более универсальных зажимов. Однако, для решения специфических проблем могут понадобиться прижимные или ленточные зажимы.

Также по способу зажима струбцины подразделяются на традиционные и быстрозажимные.

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

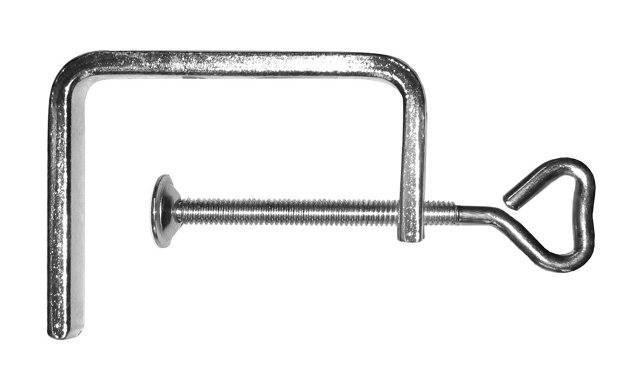

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

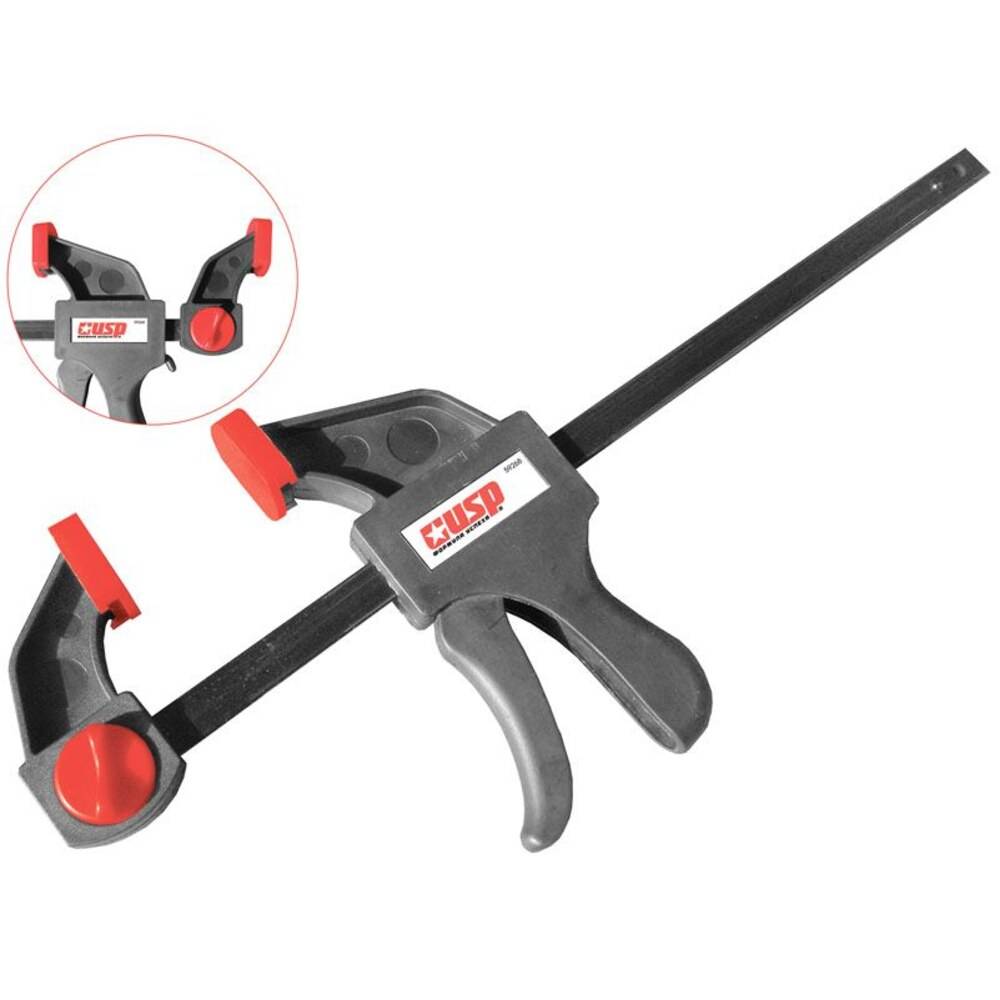

Струбцина триггерная

Еще называют быстрозажимной.

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

Как сделать столярную струбцину своими руками

Указанный инструмент можно приобрести в любом профильном магазине. Но при желании можно собрать самодельный зажим, с требуемыми размерами.

Профессионалы часто склоняются именно к самостоятельному сбору этих приспособлений. В таком случае получается сконструировать инструмент, который будет справляться с индивидуальными потребностями, при выполнении определенных задач мастером.

Конструкции угловые

Эта разновидность инструмента используется для удержания отдельных элементов похожих либо различных габаритов. Столярная струбцина позволит соединить их друг с другом в том положении, которое требуется.

На практике в большинстве случаев приспособления углового типа применяются во время сварки конструкций из металла. Они обеспечивают их соединение и удержание строго под прямым углом.

Чтобы собрать устройство самостоятельно, необходимо приготовить:

Схема угловой столярной струбцины

• Уголок стальной на 40 мм.
• Закаленные шпильки с предварительно нанесенной на них резьбой.
• Гайку.
• Метчики.
• Пластины из стали по 40 мм.
• Дрель.
• Прутки.
• Устройство для сварки.

Нужно приварить подготовленные уголки к пластинкам из стали, строго соблюдая прямой угол. На следующем этапе, с каждой стороны фиксируются червячные узлы

Здесь важно верно определить размер рабочего зазора, чтобы он соответствовал будущим заготовкам

Основные материалы, необходимые для изготовления струбцины

Специалисты советуют, если предполагается работа с различными по величине конструкциями, стоит собрать несколько столярных струбцин. Причина в том, что фиксация тем хуже, чем больший ход имеет вороток.

На конце шпильки организуется упор сразу после того, как она сама вворачивается в рабочую гайку.

Причем сам упор должен иметь возможность крутиться по шпильке.

Сзади воротка проделывается отверстие. Здесь будет размещен прут из металла, который возьмет на себя функцию рычага.

Это наиболее простая конструкция, самостоятельно собрать которую сможет даже неопытный мастер. Но она будет очень полезна на практике.

Трубные

Схема сборки трубной струбцины

Наиболее сложный в практическом исполнении вариант сварки – это торцевое соединение отдельных труб. Для его реализации и значительного упрощения применяются трубные струбцины. Они гарантируют правильное соединение отдельных участков.

Самостоятельно изготовить указанное приспособление несложно. Потребуется пара пластинок из стали, а еще подходящий уголок. Чтобы обеспечить нужную фиксацию, в самом приспособлении предусматриваются снабженные резьбой шпильки.

Несмотря на видимую простоту, это приспособление на практике демонстрирует высокую эффективность.

Другие варианты столярных струбцин

Существуют и иные разновидности столярных струбцин. Они применяются в зависимости от конкретной производственной необходимости в рамках неких манипуляций.

Если нежно быстро зафиксировать некрупные элементы, подойдет приспособление, имеющее форму штангенциркуля. Чтобы его сделать самостоятельно достаточно листа фанеры и нескольких брусков, наряду с дополнительными элементами – шпилькой и гайкой.

На основной рейке с одной стороны крепится упор. В ней проделывается углубление, куда будет помещен сам механизм. Когда кронштейн окажется в требуемом положении, нужно зафиксировать деталь посредством поворота воротка на шпильке.

Струбцина из двух деревянных челюстей

Самый простой, но от этого не менее эффективный на практике вариант струбцины собирается из гайки, снабженной фиксатором, стальных шпилек, пары деревянных брусков, упорных шайб и гаек.

Чтобы струбцина выполняла роль полноценных тисков, стоит изначально изготавливать несколько комплектов с похожими характеристиками.

При выполнении отдельных манипуляций, составляющие элементы конструкции нужно удерживать на поверхности стола, чтобы облегчить их дальнейшую обработку.

Чтобы это сделать, подойдет струбцина самозажимного типа. Кронштейн ее выполняется из дерева или металла.

Это простое устройство, которое представляет собой рычаг. При его повороте работает быстрый зажим, который срабатывает автоматически. Чтобы установить нужную высоту, достаточно переместить размещенную на верстаке шпильку.

Обычно быстрозажимные конструкции собираются в соответствии с индивидуальными требованиями для нужных манипуляций.

Конструкция

Существует огромное количество струбцин, которые отличаются друг от друга формой, размерами, стоящей перед ними задачей. К примеру, струбцина для работы с трубами предназначена для сварки последних под различными углами, к примеру, 90 градусов. Без применения зажимов соблюдение точного угла при работе будет затруднительным. Угловые струбцины производятся разного вида, исходя из ширины скрепляемых труб и угла, под которым эти трубы будут свариваться.

Угловые зажимы отличаются по следующим признакам:

• толщина губок. Чем больше толщина прижимных губок, тем надежнее зажимаются трубы и сварочный шов не выгибается и не выламывается.
• материал изготовления прижимных винтов. Во время сварочных работ расплавленный металл может разбрасываться во все стороны, прижимные винты не исключение. При попадании расплавленного металла на резьбу винта может произойти спайка, что приведет резьбу в негодность. Чтобы этого избежать, делают омедненные винты. Медь не позволяет брызгам застывать на поверхности винта, тем самым сохраняя его работоспособность.
• рабочая поверхность. Струбцина может увеличить рабочую зону при работе электродом под определенным углом.

Угловые тиски для сварки труб состоят из подвижной и основной частей. Для регулирования степени сжатия подвижная часть оснащается винтом. С его помощью можно регулировать расстояние между прижимными губками и деталью. Подвижность конструкции обеспечивает работу с деталями различной формы и сечения.

При выборе струбцины следует обращать внимание на вид выполняемых работ. К примеру G — струбцины используются при работе со стальными деталями малой толщины. Для работы с деталями большой толщины следует применять F — струбцины

Для работы с деталями большой толщины следует применять F — струбцины.

Как выбрать

При выборе струбцины нужно руководствоваться несколькими принципами. Во-первых, нужно определится для каких именно работ необходим инструмент, во-вторых, где будет использоваться и какие материалы будут крепиться.

Для домашнего использования лучше всего подойдет G-образный инструмент или F-образный. При этом нужно иметь ввиду, что скорее всего нужно будет приобрети сразу несколько инструментов для работы. Профессионалом же нужно учитывать вид предстоящей работы и материалы.

При выборе нужно обязательно обратить свое внимание на следующие характеристики:

• Надежность зажима. Если инструмент для домашнего использования, то достаточно 200-250кг. Для профессионалов же лучше около 1 тонны.
• Должна быть защита от коррозии, для более долговечного использование. Хороший вариант защиты — порошковая краска.
• Вес инструмента. Если выбираете для дома, то не более 1 кг, профессиональные могут весить до 5 кг.

• Качество резьбы. Она должна быть крупная и рельефная.
• Материал, из которого изготовлен инструмент предпочтительнее выбирать сталь или чугун, но при этом увеличивается вес инструмента. Некоторые производители выпускают модели из специального синтетического сплава или литой алюминий, что значительно облегчает инструмент.

Мнение эксперта Левин Дмитрий Константинович

Обратите так же внимание на способ зажима. Классические модели, как правило, оснащены винтом, который регулирует зажим. Гораздо удобнее быстрозажимные струбцины, они дают возможность так же разжимать деталь и фиксировать ее

Можно управляется с инструментом только одной рукой

Гораздо удобнее быстрозажимные струбцины, они дают возможность так же разжимать деталь и фиксировать ее. Можно управляется с инструментом только одной рукой

Это особенно важно, когда работаешь на высоте: лестнице, стремянке. При этом минимизируется риск получить травму

На Вашей струбцине есть защита от коррозии?

Конечно!Отсутствует

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

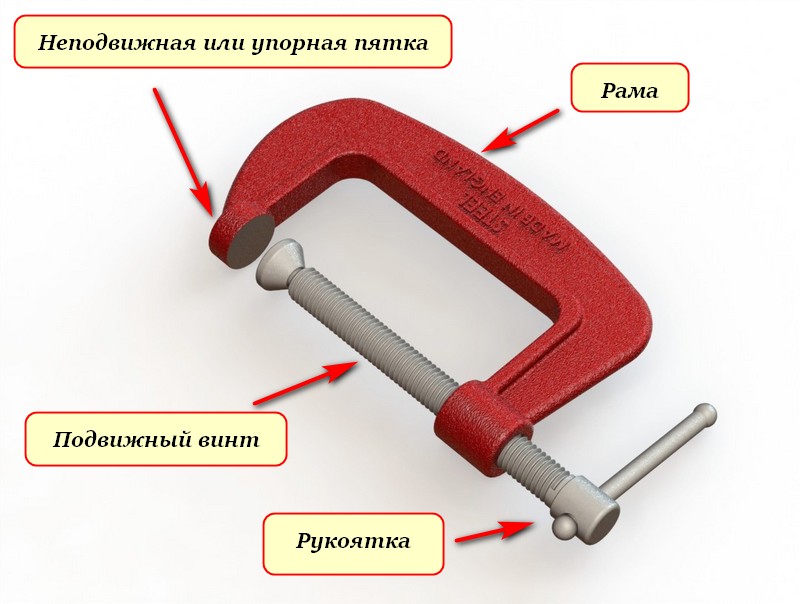

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

Лучшие G-образные струбцины

G-образные модели чаще всего используются при плотницких или слесарных работах. При выборе рекомендуется проверить раму на прочность, а также посмотреть, достаточно ли ширины захвата для проведения нужных работ. Мы провели анализ предложений производителей в этом сегменте и остановилась на 2-х лучших моделях.

Santool 032401-075

Бюджетная надежная струбцина G-образной формы. Корпус из стали покрыт цветным лаком, благодаря чему не боится коррозии. Винт оснащен специальным зажимом, который позволяет надежно закреплять объекты. Крупная червячная резьба ускоряет фиксацию. Конструкция настолько проста, что в ней нечему ломаться. Долгие годы она будет верным помощником при склеивании или обработке деталей. Струбцину удобно закрепить в верстаке или станке во время столярных или слесарных работ.

Достоинства

• Небольшой вес – 190 г;
• Маленький размер;
• Низкая цена (170 рублей);
• Ширина захвата – 7,5 см.

Недостатки

Сложно найти в наличии.

Сибртех 20586

Хорошая струбцина для обхвата толстых брусьев, трубопровода или металлических изделий. Ширина зажима – 15 см. глубина – 8,7 см. Чугунная рама удобно ложится в руку. От струбцины не устаешь даже после нескольких часов работы. Крупная резьба на винте исключает соскальзывание зажимного элемента. Он свободно вращается на шаровом шарнире резьбового штока, позволяет накрепко зафиксировать изделия во время их обработки.

Достоинства

• Долговечность конструкции;
• Мощная степень сжатия;
• Порошковое покрытие рамы;
• Резьбовой шток с защитным цинковым покрытием.

Недостатки

• Цена выше средней (от 600 рублей);
• Большой вес.

Сибртех – чугунная монтажная струбцина для труб, механического крепления деталей при склейке или фиксации заготовок на станках во время столярных и слесарных работ.

Что это такое?

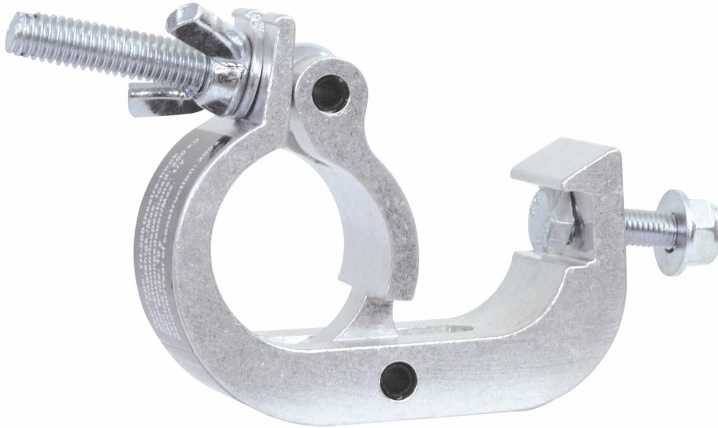

Монтажная струбцина или, как еще называют, лучевой зажим – прочное стальное изделие, чаще всего П-образной формы (иногда С-образной), которое используется для фиксации деталей и обеспечения их неподвижности. Данный опорный инструмент играет роль так называемого «помощника» для крепления строительных конструкций любой сложности.

Металлическая струбцина состоит из двух составных частей. Стержневая часть – основание П-образной формы, изготовленное из сплавов оцинкованного металла. В губке (одной из сторон) просверливается отверстие под подвижный болт определенных размеров. Плотная фиксация зажима достигается при передвижении болта, так сокращается расстояние между передвижным элементом и губкой.

Преимущества монтажной струбцины:

• небольшой вес и мобильность;
• экономия времени мастера при работе;
• надежное крепление, независимо от веса конструкций и деталей, фиксация в удобном положении;
• возможность использовать зажим в работе с разнообразными материалами (дерево, металл, стекло).

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.
