Леса рамного типа. Размеры и правила сборки

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.4.026-2015 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 1050-2013 Металлопродукция из нелегированных качественных и специальных сталей. Общие технические условия

ГОСТ 3242-79 Соединения сварные. Методы контроля качества

ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия

ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 18617-83 Ящики деревянные для металлических изделий. Технические условия

ГОСТ 24258-88 Средства подмащивания. Общие технические условия

ГОСТ 26887-86 Площадки и лестницы для строительно-монтажных работ. Общие технические условия

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Типовые строительные леса из дерева – чертеж

Это самые простые строительные подмости, спроектированные по принципам промышленных металлических лесов. В их основе – базовый набор элементов, которые обеспечивают нагрузочную способность до 250 кг, при сохранении надлежащей горизонтальной и вертикальной жесткости. В исходном чертеже размеры помоста составляют 3.5х2.5 м. Ширина рабочей площадки – 0.8 м. При необходимости высоту секции можно увеличить на 1-2 м, сохраняя конструкцию без изменений.

Для работ на высоте 5 м и более, конструкцию масштабируют, путем наращивания второго яруса. Аналогичным образом леса расширяют в длину, за счет пристраивания дополнительных секций. Сами сегменты при этом сбивают в монолитную конструкцию для усиления общей жесткости. При работе на высоте 5 м и более, верхний ярус лесов рекомендовано дополнительно анкеровать к фасаду для предотвращения опрокидывания.

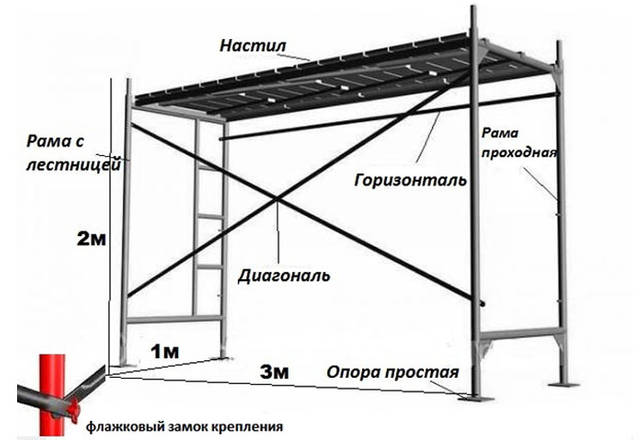

Из чего состоят строительные леса:

1. Рамы (стойки + поперечины) 2. Горизонтальная связь 3. Диагональная связь 4. Вертикальные стяжки 5. Стабилизирующая опора 6. Отбортовочные доски 7. Настил 8. Подпятники из обрезков доски

Благодаря простоте конструкции такие строительные леса можно сделать своими руками из досок и бруса буквально за несколько часов.

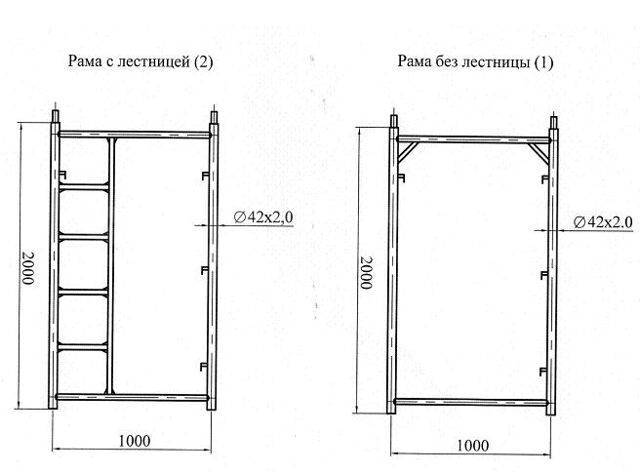

Боковые рамы

Возведение лесов начинают со сборки рам. Это базовые элементы конструкции, на которые припадает основная нагрузка. Они состоят из стоек, поперечин и вертикальных стяжек. Для изготовления опор используют брус 150х80 мм. Поперечины делают из доски толщиной 40 мм. Для боковых диагональных стяжек подойдет стандартная дюймовка. Исходная ширина конструкции – 0.8 м.

Горизонтальные и диагональные связи

Деревянные леса будут безопасными при условии соблюдения четкой геометрии каркаса, которую обеспечивают главным образом диагональные и горизонтальные связи. Эти элементы изготавливают из доски 30х100 мм. Поскольку горизонтали и диагонали являются не только стабилизирующими (препятствуют складыванию лесов), но и силовыми элементами (распределяют нагрузку по всей конструкции), более тонкие и узкие доски для этих целей использовать не рекомендуется.

При сборке горизонтальных и диагональных связей следует придерживаться правила стяжки в треугольник (все углы должны быть одинаковыми). При монтаже многопролетных конструкций, диагонали допускается устанавливать в каждую вторую секцию в шахматном порядке.

Стабилизирующие опоры

Каждый сегмент лесов усиливают направляющей, толщиной не менее 40 мм. Она придает дополнительную устойчивость конструкции и предотвращает ее опрокидывание. При возведении многоярусных лесов верхние секции рекомендовано анкеровать к фасаду или фиксировать их через оконные проемы второго-третьего этажа.

Отбортовочные доски

Легкие перильные ограждения обеспечивают безопасность на площадке, а также препятствуют падению материалов и инструментов. Даже одна отбортовочная доска, установленная на уровне настила, значительно повышает безопасность работ, поскольку не дает случайно наступить на край площадки.

Настилы деревянные для строительных лесов

Рабочие перекрытия изготавливают из дюймовых досок, которые увиливают диагональными перемычками с обратной стороны. Между досками оставляют зазор 5-10 мм. Для усиления общей жесткости лесов настил рекомендовано фиксировать к основанию.

Ригели

При увеличении длины пролета до 4 м и более конструкцию лесов дополняют ригелями. Это два бруса, которые устанавливают под настилом по всей длине пролета. Они служат вспомогательными горизонтальными связями, усиливающими конструкцию, благодаря чему настил не прогибается под нагрузкой. Для усиления жесткости брусовые ригели устанавливают на ребро.

Подпятники

Подкладки из обрезков толстой доски предотвращают проседание опор в грунт, благодаря чему леса не теряют свой горизонтальный уровень. При монтировании многоярусных лесов на проблемных грунтах в качестве подкладок лучше использовать широкие доски, которые укладывают перпендикулярно стене.

Передвижные подмостки и вышки-туры

Благодаря вариативности размеров и возможности быстрого передвижения в нужное место вышки и подмостки позволяют выполнять работы в самых труднодоступных местах. Конструкция состоит из замкнутых облегченных профилей. Передвижение осуществляется с помощью колес рояльного типа, которые снабжены тормозами и стопорами. Рабочие площадки бывают 4 типоразмеров. Вышки и подмотки возможно наращивать до нужной высоты.

Основные параметры вышек-туров:

•    максимальная высота вышек – до 22 метров;

•    ширина 13, метра;

•    рабочая площадка 2,2 кв2;

•    длина 2,5 метра;

•    максимальная нагрузка 200кг/м2.

Изготавливаем строительные леса из дерева или трубы своими руками

При этом строительного материала затрачивается совсем не много. Ну, и плюс ко всему: простота и удобство сборки/разборки конструкции. Завершив работы, строительные леса разбираются и складываются до лучших времен в укромном уголке сарая.

Из чего состоят строительные леса с «конвертами»?

 «Конверт» — это подмости, которые представляют собой опорную площадку в виде треугольника. Опоры изготавливаются из различных пиломатериалов, которые есть на стройплощадке, например, обрезной доски. Главное чтобы доска была прочная, минимальным сечением 50х50 мм. (см. рис №1).

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Затем, необходимо соорудить Г-образные кронштейны – доски сбиваются, после чего по бокам обшиваются деревянными рейками.

Размеры площадки необходимо сооружать из расчета безопастной эксплуатации конструкции. На опорной площадке не большой по размеру, достаточно неудобно работать, к тому же придется частенько передвигать строительные леса. Изготовив подмости большой площади, вы можете подвергнуть себя травмоопасной ситуации, есть вероятность  отрыва конвертов от стены

Приняв это во внимание, размер площадки необходимо просчитывать таким образом: размер человеческой ноги в среднем 350-400 мм,  приняв этот размер горизонтальных площадок подмостей, человеку можно будет становиться полной ступней, при этом не боясь упасть с высоты

Теперь, когда подмости готовы, опорная площадка закреплена, остается установить на нужную высоту, чтобы можно было дотягиваться до необходимого уровня.  Еще понадобится пара подпорок, вполне можно использовать обрезную доску 150х50 мм. Перед их установкой, подпорки необходимо сделать острыми у основания, для того, чтобы они упирались в грунт, а верхние концы по контуру «конвертного» угла слегка скашивают для плотного примыкания, как это реализовать показано на рис №2.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Затем, после того как настил из «конвертов» поднят на требуемую высоту, его необходимо закрепить. Вертикальную часть Г-образного кронштейна следует прибить к стене с помощью обычных длинных гвоздей. Гвозди желательно забивать не до упора, иначе при демонтаже их будет трудно вытаскивать.

Теперь можно поднимать и устанавливать сам настил. Доски укладываются на нужной высоте и прибиваются к горизонтальной полке кронштейнов. Гвозди в этих местах можно загонять в доски полностью, от этого конструкция станет более прочной.

Совет: чтобы гвозди было легче доставать, их можно загонять в доски через тонкие рейки-прокладки, при демонтаже они попросту расщепляются гвоздодером.

!Внимание Будьте осторожны работая на высоте. Соблюдайте технику безопасности на строительных лесах. Помните о том, что изготавливая самостоятельно строительные подмости необходимо проверять на прочность каждый из узлов конструкции

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте.

Рамные леса

Особую популярность в строительстве завоевали рамные леса или леса стоечные приставные рамные (ЛСПР) и это не удивительно, так как они обладают весьма очень важным преимуществом в отличии от строительных лесов хомутового типа — быстротой и удобством монтажа. Строительные рамные леса можно увидеть как на стройках гигантах так и в котеджном малоэтажном строительстве, удобны они и для строительства дачи, их использую для различных работ как с наружи зданий так и внутри объектов.

На нашем заводе осуществляется выпуск и продажа трех типов строительных лесов рамного типа они имеют значительные конструктивные отличия, это связано с различными нагрузками на которые рассчитаны эти строительные леса, а также характера работ.

Наша компания уделяет этому наименованию продукции особое внимание и предлагает надежные рамные леса по низким ценам:

Рамные леса УЛТ-1000 — высота установки лесов до 40 метров, нагрузка до 200 кг2

Рамочные леса УЛТ-1500 — максимальная высота установки лесов состовляет 60 м

Рамные леса УЛТ-2000 — высотные строительные леса, устанавливаются на высоту 100м, изготавливаются из трубы диаметром 48мм, нагрузка на настил достигает 500 кг2

Отличной альтернативой строительным лесам являются вышки-туры. Они представляют собой каркасные конструкции в виде башни. Секции соединяются и надежно закрепляются стяжками, а стабилизаторы обеспечивают устойчивость конструкции. Особенностью таких конструкций является способность легко передвигать вышку вдоль стен здания. Перемещаются вышки-туры на колесах, а для обеспечения неподвижности предусмотрены специальные блокировочные элементы.

Наиболее популярные и надежные вышки-туры делают из стальных и алюминиевых труб. Настилы для них выполняют из дерева – для снижения общего веса. Современные вышки-туры имеют простую конструкцию, они достаточно легко собираются и демонтируются. При этом их сборка не требует особых навыков и специальных инструментов.

Вышки-туры незаменимы при фасадных работах на сооружениях небольшой площади и высоты, а также при монтаже оборудования. В таких случаях строительные леса неприемлемы ввиду их более сложной установки и высокой стоимости.

В настоящее время вышки туры строительные можно встретить на любом строительном объекте. Это характеризует тот факт, что вышки туры удобны и практичны при строительных работах. Вышки туры передвижные имеют такое преимущество, как быстрота монтажа-демонтажа, а эта характеристика крайне важна, когда сроки строительства сжаты.

Каждый строитель знает, что вышки туры являются необходимым оборудованием для всех, кто имеет дело со строительством и ремонтом, отделкой. Производство и продажа вышки туры является необходимым делом, потому что в больших и малых городах происходит очень развитое строительство. А в строительстве вышки-туры необходимы, поэтому производство и продажа вышек-тур постоянно растет.

В настоящее время строительные вышки-туры имеют широкий спектр применения как в строительных работах, так и при монтажных работах. Причём строительные вышки можно использовать как в помещении, так и снаружи.

На настоящий момент передвижные вышки-туры очень просты в использовании. Поставляемые в комплекте вышек-тур площадки дают возможность разместить необходимые материалы, или положить нужный строительный инструмент.

Завод строительного оборудования «УЛТ-Оснастка» ведет производство вышки туры и имеет широкий модельный ряд вышек-тур для различного характера работ, рассчитанные на разные нагрузки и высоты.

Наша компания является единственным в России производителем вышек-тур с оцинкованным покрытием которое обеспечивает хорошую коррозионную защиту и внешний вид вышки туры, а также при транспортировки, эксплуатации и хранении не так подвержены механическим повреждениям по сравнению с полимерным покрытием вышек-тур других производителей.

Правила эксплуатации

Леса должны начать эксплуатироваться после окончания монтажа и сдаче их показателей инженеру строительства и ответственному за технику безопасности.

Инженер обязан проверить правильность сборки узлов и каркаса, надежность опоры, ограждений, наличие отводов воды от основания лесов. Особо тщательно проверяются крепления к стенам и вертикальное положение рам. За чистотой и прочностью настилов ежедневно должен следить ответственный работник. Весовые нагрузки не должны превышать максимальных показателей. Когда какой-либо груз поднимают на леса, каркас подъемного механизма должен быть прикреплен к стене.

Что такое рамные леса

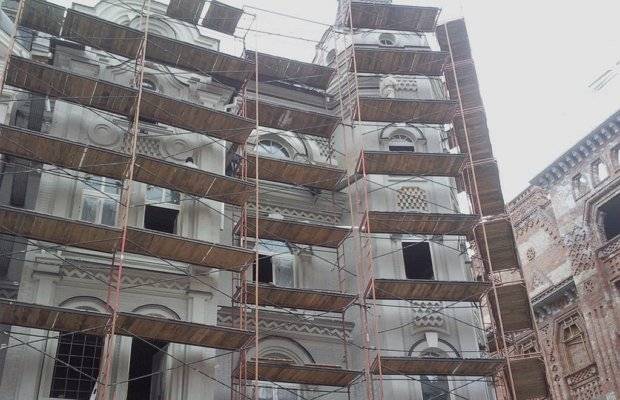

Леса для стройплощадки в общем смысле – это временная каркасная конструкция многоразового использования. Ее главное предназначение – размещение людей и оборудования на определенной высоте. В основном все элементы для рамных конструкций делаются из облегченного материала (алюминиевых либо стальных сплавов), тем самым получается максимально снизить вес приспособления. Однако менее прочными и надежными строительные леса ни капли не становятся. Иногда, если речь идет о масштабном объекте, такие системы оснащаются дополнительными колесиками, за счет которых значительно упрощается транспортировка на территории. Используются рамные леса как в частном, так и промышленном строительстве, ведь благодаря наборной конструкции их высота регулируется.

Временная каркасная конструкция многоразового использования

Такие строительные приспособления обладают массой преимуществ. Прежде всего это простота конструкции, а минимальное количество составляющих элементов позволяет собрать его в кратчайшие сроки. Рамные леса можно использовать как для внутренних, так и наружных работ. При наличии специальных металлических пробок можно закрепить их на вертикальной плоскости. Не возникает сложностей и с демонтажом, в разобранном состоянии эти строительные леса довольно компактные и могут храниться в сарае, гараже либо ином подсобном помещении.

Сборная открытая конструкция обеспечивает отличный обзор обрабатываемой поверхности, вы сможете проследить за качеством работ со стороны. Еще благодаря такой конфигурации обеспечивается максимальный доступ света и воздуха. Несмотря на всю громоздкость, рамные леса имеют минимальный вес благодаря полым трубам, из которых собираются рамы. При всем обилии плюсов это еще и самый бюджетный вариант.

Сборная открытая конструкция

Но есть и один существенный недостаток. Если вам необходима реставрация здания со сложным фасадом, то лучше присмотреть другие строительные леса. Дело в том, что рамные конструкции собираются из прямоугольных модулей определенных размеров, и если объект отличается сложной пространственной формой, то повторить контур здания не получится. Следовательно, появятся труднодоступные места, что значительно усложнит рабочий процесс. Еще рамные леса имеют ограниченную грузоподъемность. Если нагрузка превышает 200 кг/м2, то они точно не подойдут.

Саморезы и гвозди

Сомнения в выборе крепежных элементов вполне понятны. Гвозди удобно забивать, они обеспечивают прочность строительным лесам, потому что обладают некоторой гибкостью, позволяющей амортизировать нагрузку. Неудобство заключается в том, что строительную конструкцию практически невозможно разобрать, не повредив древесину.

Саморезы в этом отношении удобны, их можно выкрутить без повреждения деревянных поверхностей, но они характеризуются большой хрупкостью. Черные саморезы из закаленных стальных сплавов при ударах или просто под тяжестью могут ломаться.

Если своими руками на участке хозяин работает часто и древесина понадобится в максимально целом виде, можно использовать анодированные саморезы, а для уверенности забить всего по два или три гвоздя в местах соединений лесов на всякий случай, для страховки.

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.

Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:

Конструкция подмостей

• Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
• Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
• Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.

Виды строительных лесов. Деревянные строительные леса

Строительные леса из дерева

Самый известный и используемый с давних времен для сооружения лесов материал — дерево. Оно подходит для сборки лесов-подмостей, используемых при проведении отделочных работ малоэтажных строений (например, частных домов).

Для изготовления подобного вида лесов приобретаются, в основном, обрезки досок (сто пятьдесят на пятьдесят миллиметров или более тонкие — двадцать пять на сто) и доски для горизонтального настила. Для использования в качестве опор (слег) потребуются пиломатериал большей длины и толщины.

Из досок толщиной пять сантиметров сколачиваются треугольники опор и обшиваются более тонким материалом. Размеры треугольных опор определяются исходя из необходимой площади для размещения людей и оборудования и требуемой устойчивости конструкции (чтобы не отрывалась от стены с учетом веса нагрузки). Из этого расчета — не допускается ширина подмостей менее полуметра (ступни стоящего должны полностью устойчиво размещаться на опоре).

Подпорки прикрепляются к опорам под углом не более сорока пяти градусов (острый угол), следовательно, необходимо четко промерить их длину. Верхний край слег нужно обрезать под углом для того, чтобы они вставлялись в треугольные опоры. Нижняя же часть должна быть заострена для вбивания в грунт.

После того как опора смонтирована и выведена в нужную позицию, вертикальная часть крепится к стене здания (не стоит забывать о том, что после окончания работ подмости нужно демонтировать — крепление должно подлежать разборке). При этом при закреплении лестницы в целях безопасности необходимо вбивать каждый гвоздь до упора.

Максимальная высота деревянных строительных лесов не должна превышать семи метров. До начала работы с использованием данного типа оборудования необходимо убедиться в качестве монтажа и устойчивости конструкции.

Для информации: в некоторых странах принято изготавливать леса из бамбука. В странах Азии это — довольно распространенный строительный материал. При этом, стоит отметить, что бамбук превосходит по своим характеристикам в части прочности древесину.

Сборка хомутовых лесов

Перед сборкой рассчитывают фронт обслуживания, от которого зависит количество основных и доборных элементов. Сам процесс сборки начинается снизу, причём грунт в районе монтажа металлоконструкций должен быть очищен от строительного мусора. Строгое выравнивание поверхности необязательно, поскольку хомутовый способ крепления допускает некоторые неровности.

Последовательность установки следующая:

• На поверхность устанавливаются деревянные накладки, к которым крепятся башмаки.
• Производится монтаж стоек внешнего и внутреннего каркасов.
• В стенах готовят отверстия, и устанавливают анкера.
• На необходимой высоте монтируют поперечные внутренние связи и прикрепляют их к стене здания или сооружения.
• Устанавливают ригеля для опор первого монтажного яруса.
• Устанавливают настил первого яруса.
• Монтируют ригеля следующего яруса.
• Готовят отверстия под анкерное крепление элементов конструкции следующего яруса.
• Продолжают операции, начиная с четвёртого пункта.

В процессе производства монтажных работ можно пользоваться перекладками деревянного настила с одного этажа на другой, размечая места под установку люков. По окончательной готовности настилы фиксируют. Также в процессе сборки рекомендуется равномерно использовать основные и доборные стойки, учитывая, что при преобладании последних суммарная жёсткость конструкции снижается на 15…20%.

Некоторую особенность представляет собой монтаж хомутовых лесов по внешнему контуру стен. Здесь вместо жёстких хомутов используют поворотные, которыми скрепляют трубчатые конструкции в местах их поворота.

Из соображений безопасности запрещается производить монтаж очередного яруса без фиксации настилов и обустройства ригелей и люков на предыдущем ярусе. По завершении монтажа на торцы вертикальных трубчатых стоек надевают стальные заглушки, которые препятствуют прохождению влаги внутрь труб.

Порядок сборки и установки строительных лесов

Технологический процесс монтажа лесов всех типов состоит из сборки первого, второго, третьего и последующих ярусов и закрепления их на фасаде здания. Подробнее этот процесс будет рассмотрен ниже.

Осуществляя монтаж строительных лесов, следует учитывать ряд важных моментов:

• На время монтажа электрические провода, расположенные на расстоянии менее 5 метров от конструкции, следует обесточить или убрать в деревянные или пластиковые короба. Не допускается соприкосновение элементов строительных лесов с электропроводами.
• Сборку вспомогательной конструкции необходимо осуществлять в строгом соответствии с паспортом строительных лесов.
• Монтаж, как правило, начинают с угла здания или сооружения, вдоль которого планируется их установка.
• Под башмаки (подпятники) или винтовые опоры лесов устанавливают специальные подкладки из досок, толщина которых должна быть не менее 4-5 см.
• Если конфигурация стен не позволяет установить леса с опорой башмаков на землю, то леса монтируются на опорные устройства на высоте.
• Вертикальные элементы конструкции соединяются между собой по принципу «труба в трубу».
• Способ соединения горизонтальных и диагональных связей лесов зависит от их типа: для рамных лесов – при помощи флажковых замков; для хомутовых – с использованием специальных хомутов; для клиновых лесов используются специальные клинья.
• Вертикальность конструкции следует контролировать при помощи отвеса после установки каждого яруса.
• Леса закрепляются на стене при помощи анкеров или заводских металлических пробок. Для их установки в стене здания через каждые четыре метра в шахматном порядке бурятся отверстия, глубина и диаметр которых должны соответствовать выбранным анкерам.
• При укладке настилов нужно контролировать зазор между досками – не более 5 мм; выступы досок – не более 3 мм и перекрытие стыками настила опор – не более 200 мм.
• Для защиты от электрических разрядов леса обязательно оснащаются заземлением и молниеприемником.
• На рабочем и предохранительном ярусах лесов необходимо установить защитные ограждения.

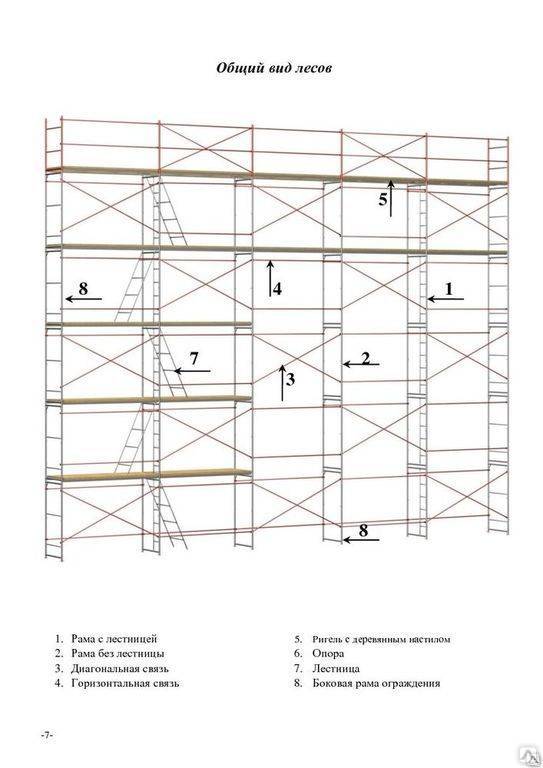

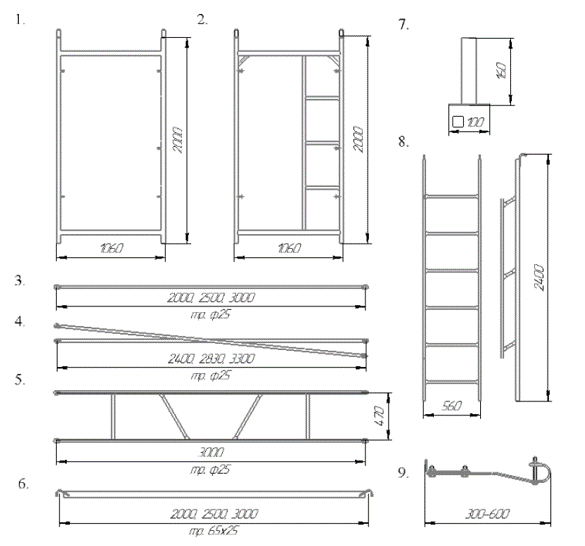

Элементы строительных лесов

Основными элементами монтажных лесов являются:

1. Стойки.
2. Распорки (по диагонали и горизонтали) придают лесам прочность сразу в нескольких направлениях.
3. Перемычки между настилами.
4. Упоры для формирования устойчивости лесов.
5. Настил из древесины или металла, ширина которого должна быть строго больше 1,5 м. Щель между досками не должна превышать 10 мм. При формировании сплошного настила рекомендуется укладывать доски внахлест.
6. Ограждающие балки для предотвращения падения работников.
7. Лестницы для прохода на следующий уровень.
8. Фасадная сеть, оборачивающая монтажную конструкцию, позволяет защитить прохожих от внезапного падения материала, а персонал стройки – от падения.

Чашечные приставные леса

Конструкции такого типа чаще всего применяются для проведения работ непосредственно в месте реконструкции. Леса сооружаются на основе модульных крепежей чашечного типа. При этом диагональные ребра жесткости не требуются. Число элементов леса остается минимальным.

Профессионалы отмечают несомненные преимущества леса чашечного типа:

• Высокие показатели прочности и надежности.
• Высокие показатели жесткости, что позволяет увеличить нагрузку на приставную конструкцию.
• Создание пролетов длиной до 3 м без потери прочности.
• Сопротивляемость ударам.
• Быстрота сборки.
• Возможность создания различных гибких форм.
• Отсутствие излишней фурнитуры упрощает монтаж и демонтаж.

Конструкция и исполнения

Во многих отраслях техники принято считать – простота всегда является символом надёжности. Рамные строительные леса чрезвычайно просты. Они представляют собой горизонтальную раму, изготавливаемую из стальных труб, жёсткость которой усиливается с помощью связей. Такие связи выполняют также функции ограждения для персонала, работающего на лесах. Отдельные секции лесов рамного типа соединяются между собой при помощи фиксирующих замков, по большей части флажкового типа. Естественно, что сообразно назначению на каждых горизонтальных стяжках рамы предусмотрена укладка деревянного настила. Настил часто снабжается люками для возможности вертикального сообщения между отдельными секциями.

Надёжность рамных лесов обеспечивают их опоры. Они могут быть нерегулируемыми, на обычном сварном подпятнике из толстолистовой строительной стали. Современные конструкции оснащаются регулируемыми по высоте опорами, основной частью которых является винтовой механизм с применением упорной резьбы по ГОСТ 10177-82 или трапецеидальной резьбы по ГОСТ 24737-81. Упорная резьба используется чаще, поскольку позволяет уравновешивать не только осевые, но и радиальные нагрузки, неизбежно возникающие в процессе эксплуатации лесов.

Классификация рамных лесов может быть выполнена по следующим параметрам:

• По типу рамы. Различают проходные рамы трубчатого типа (толщина стенки трубы зависит от высоты лесов и от предельно допускаемой нагрузки на них) и рамы с лестницами, предназначенными для движения производственного персонала. При этом основными являются проходные рамы, а лестничные оформляются в виде вставок, располагаемых с определённым интервалом.
• По типу связей, которые могут быть горизонтальными и диагональными. Несмотря на некоторые ограничения действий рабочих, диагональные рамы используются чаще, поскольку обеспечивают повышенную жёсткость и безопасность.
• По исполнению крепления лесов к фасаду здания или сооружения. Кронштейны крепления могут быть одноразовыми, с применением массивных дюбелей, которые пристреливаются к поверхности, либо – что чаще – анкерными, которые легко извлекаются при переустановке лесов на новое место своего применения.
• По типу досок настила. При перемещении по лесам массивных грузов или строительных инструментов применяется стальной перфорированный настил, в остальных случаях предпочтительнее доски из сосны или ели, без дефектов структуры и с влагонепроницаемой пропиткой. Иногда заказываются и комбинированные типы настилов, где деревянные элементы соседствуют с металлическими.
