Как устроена рулетка
Строительная рулетка — компактный измерительный прибор. Он состоит из гибкой ленты с отметками единиц измерения, механизма для скручивания и корпуса, что удерживает всю конструкцию. Стандартная длина может быть от 1-10 метров до 100 м. Чем длиннее рулетка, тем больше её корпус.
Устройство строительной рулетки достаточно простое. Основу составляет гибкая лента с нанесенными делениями в разных единицах измерения. Она изготавливается из гибкого металла или пластика. На шкалу наносятся отметки миллиметра, сантиметра и метра. Впоследствии полотно окрашивается.
Край ленты отмечен вогнутым полотном с дополнительным металлическим или магнитным укреплением. Это обязательное условие, за счет которого достигается жесткость рулетки. Вогнутость также облегчает одиночное проведение измерений: край легко цепляется за любую поверхность, позволяя растянуть ленту. Зацеп применяется для фиксации рулетки в точке отсчета, с которой начинается измерение. Некоторые модели имеют кнопку, которая не позволяет ленте сматываться, либо производит эту операцию самостоятельно.

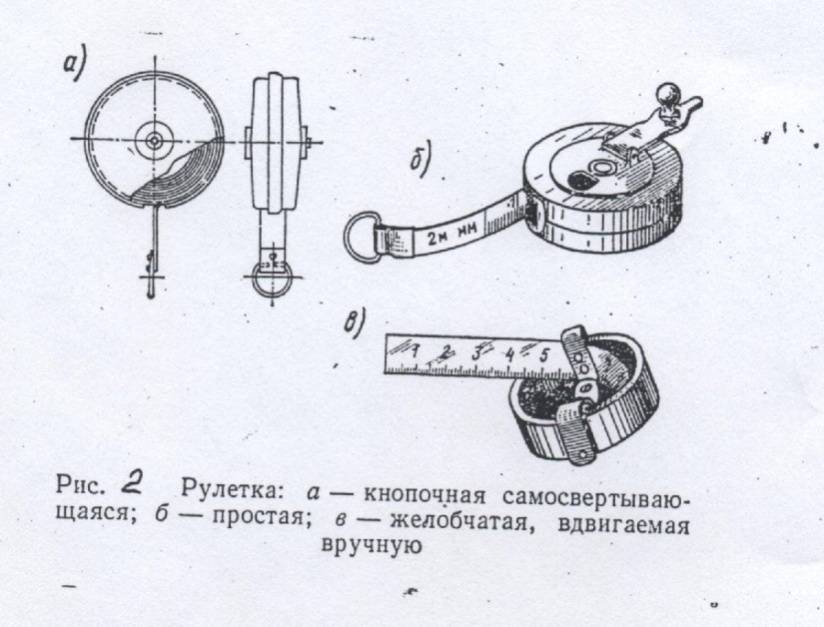

Понять, как сделать рулетку, не сложно. Принцип работы основан на сворачивании измерительной ленты в рулон вокруг катушки. Строительные рулетки можно классифицировать способу сматывания:
- Ручной способ. Зачастую это устройства с большим метражом, используемые в геодезии и крупном строительстве. Полотно наматывается на катушку при помощи рычага. Ручная работа значительно увеличивает срок эксплуатации измерительной ленты. Она сматывается постепенно, не стираясь от резкого автоматического свертывания.
- Механически возвратный метод. Наиболее распространенный вид рулеток. Приспособление представляет собой возвратную пружину, надетую на катушку. Частая причина поломки: расшатанный зацеп, стертые деления и перегиб ленты.
- Электронный привод. Рулетки, оборудованные специальным мотором, зачастую специализированы. Они также дополнительно оснащены функцией подсчета результатов, выводимых на небольшой монитор.
Каждая разновидность имеет плюсы и минусы, но любой механизм рано или поздно выходит из строя. Необходимый ремонт можно произвести самостоятельно, определив причину возникновения проблемы.
Проверка рулетки на точность измерений — определяем величину погрешности
Если необходимо получить максимально-точные результаты при измерении рулеткой, тогда перед проведением измерений следует убедиться в классе точности прибора. Сразу надо отметить, что класс точности указывается непосредственно на полотне. Всего различают три класса точности рулеток — I, II, III. Если на ленте стоит отметка II, то это не самый точный прибор. Однако измерений, получаемых такой рулеткой, вполне достаточно при проведении строительных работ, так как погрешность будет составлять до 0,5-0,9 мм.
Это интересно! Рулетки со стальным полотном имеют класс точности I и II, а приборы с пластиковыми или деревянными лентами III класс точности. Класс точности изменяется в зависимости от длины ленты.
Ниже представлена таблица, в которой указаны величины погрешности рулеток со стальными полотнами в зависимости от их длины.
Таблица точности рулеток в зависимости от длины
Если же необходимо получить точные результаты, то в таком случае рекомендуется воспользоваться штангенциркулем или дальномером (при измерении больших расстояний). Однако дальномеры также имеют погрешности, поэтому в качестве эталона его принимать не стоит. Чтобы узнать величину погрешности рулетки, следует сделать следующее:
- Взять заготовку — желательно стальную с ровными краями
- Измерить ее длину при помощи рулетки, и зафиксировать значение до сотых миллиметров. Рулеткой сотые мм определить невозможно, поэтому делается это на глаз
- Далее аналогичную заготовку следует измерить штангенциркулем. Полученные результаты сравнить, и сделать соответствующий вывод
Процедура проверки рулетки на точность занимает немного времени, но при этом мастер будет точно знать, насколько велика не точность получаемых значений при измерении.
Устройство и принцип работы строительной рулетки
Суть выполняемых рулеткой функций – линейное измерение длины, ширины, высоты, обхвата достаточно объемных объектов.
По принципу конструкции все современные рулетки одинаковы: корпус, измерительная лента с наконечником разной формы, катушка и специальный сматывающий механизм.
Рабочим элементом является помещенная в корпус гибкая лента из тонкой высокопрочной легированной стали или из специальных видов эластичного пластика. В магазинах предлагаются рулетки совершенно различной длины – от метра до пятидесяти, наиболее ходовые среди домашних мастеров – от 3 до 10 м.
Качественное полотно выполняется вогнутой формы, обеспечивающей достаточную жесткость и отсутствие до определенной длины загибов и деформаций под собственным весом. Ширина измерительной ленты варьируется от 12,5 мм до 25 мм.
Цвет полотна обычно желтый, калибровка делений может быть выполнена как в метрической системе (обычно для России изготавливаются именно такие), так и в сочетании метрической и американской, дюймовой, системы мер. Цвет нанесенных меток и цифр шкалы – яркий черный и красный, выполненный устойчивой от вытирания и размазывания краской. Разметка шкалы нанесена тонкими, четкими линиями, что минимизирует погрешность измерений, определяющую класс точности рулетки, – качественная рулетка может давать отклонения не более 0,5 мм/1мм.
По типу сматывающего механизма эти измерительные инструменты классифицируются на:
- рулетки с ручным сматыванием, обладающие высокой степенью надежности и простотой эксплуатации. Это рулетки с ручкой, механическое вращение которой позволяет смотать ленту на катушку. Ручной механизм используется для промышленных инструментов с длинной лентой (от 10 до 25 м), на которые в силу конструктивных особенностей невозможно поставить пружинный механизм. В качестве бытовых рулетки такого типа встречаются теперь крайне редко и в самое ближайшие время, вероятно, окончательно перейдут в разряд раритетных.
- рулетки с возвратным механизмом — практически все бытовые автоматические рулетки в настоящее время имеют пружинный механизм, сворачивающий рабочее полотно в первоначальное положение внутри корпуса. Устройство таких рулеток, как правило, предполагает наличие от одной до трех кнопок-фиксаторов для удобства временной или постоянной фиксации ленты при любом положении в руке. Стопперы не только фиксируют ленту на определенной отметке, но и предотвращают самопроизвольное сматывание ленты. Механизм такого типа используется для рулеток с длиной ленты не более 10 м.
- Кроме ручного и пружинного, используется и электронный (цифровой) возвратный сматывающий механизм. Рулетка такого типа имеет электронное устройство для считывания замеров.
Одной из важнейших деталей современных строительных рулеток является магнитный наконечник изогнутой формы, расположенный у выдвигающегося основания измерительного полотна – позволяет зафиксировать край рулетки, например, на металлической конструкции, что особенно удобно при работе в одиночку.

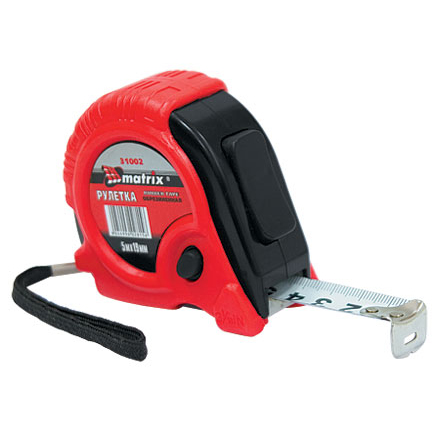

Для фиксации на поясе мастера предусмотрен металлический держатель, возможен и петлевой шнурок для подвешивания и переноски. Пластмассовый эргономичный корпус, как правило, обтянут прорезиненным чехлом, создающим эффект противоударности, или имеет прорезиненные элементы яркого, хорошо заметного цвета, уменьшающим скольжение в руке и делающим посадку в ней более удобной и комфортной.
Как выбрать лазерный дальномер: на что обратить внимание
По большому счету, критериев выбора лазерной рулетки не так уж и много – как говорится, их можно сосчитать на пальцах одной руки.
- Необходимая дальнобойность. Переплачивать деньги и приобретать рулетку с максимальной дальностью инструментов смысла нет никакого. Если инструмент приобретается для бытового использования дома, то можно останавливать выбор на минимальной дальности. Также измерения на большие расстояния не производятся и в процессе выполнения квартирного ремонта – здесь, конечно, можно взять небольшой запас в пределах десяти-двадцати метров максимум.
- Точность измерений. Она зависит от двух факторов – от заводских установок и качества самой рулетки. К примеру, китайская продукция данного типа стоимостью до 20$ не то что точно измерять не умеет, а противоречит сама себе – одно и то же расстояние при каждом измерении показывает разным. Здесь следует быть очень осторожным при выборе.
Функционал. Выбор здесь большой, и человеку придется определиться с самыми важными вещами – как и говорилось выше, наличие определенной функции в инструменте влечет за собой повышение его стоимости. Для бытовых нужд и в процессе ремонта квартир и домов вполне нормально обходиться базовыми комплектациями (это измерение и вычисление площади, периметра и объема).
Это что касается основных моментов выбора, кроме которых существуют и другие, так сказать, не менее важные
К примеру, если планируете часто пользоваться измерителем, то не лишним будет обратить свое внимание на эргономичный дизайн дальномера – как минимум он должен быть удобным в эксплуатации. Если измерения производятся на строительных объектах, то наличие мягкого резинового буфера лишним не окажется – защищенная от ударов при падении рулетка прослужит намного дольше
Естественно, производитель, от которого в полной мере зависит качество продукции – лучше отдать предпочтение дальномеру от известного производителя. Особенно если вы приобретаете его для ежедневного использования.
И в заключение темы о том, как выбирается лазерная рулетка, скажу несколько слов по поводу дополнительной комплектации – в некоторых ситуациях без нее не обойтись. Речь идет как минимум о штативе с возможностью установки площадки в уровень горизонта – на больших расстояниях отклонение от мишени даже на десяток сантиметров влечет за собой большую погрешность. Также на точность измерений оказывает влияние и дрожание руки. В общем, до 60 метров вполне реально обойтись без штатива, а вот при измерениях на большие расстояния он нужен обязательно.
Автор статьи Александр Куликов

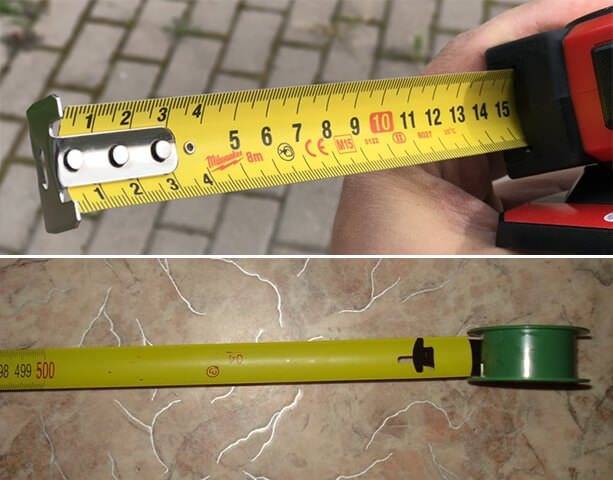

Подвижный зацеп на рулетке
Подвижный зацеп сегодня встречается почти на каждой рулетке. И эта штука вовсе не для того, чтобы удобно спину почесать
Новички вообще нередко думают, что это какой-то брак. Какая в итоге будет точность, если один из ключевых элементов болтается и не закреплен надежно? Некоторые даже умудряются его заклепать сразу же после покупки.
Оказывается, что подвижный зацеп это необходимость, без которой вообще не возможна нормальная работа.
Объясняется это тем, что измерения рулеткой можно производить двумя способами:
- от предмета
- с захватом этого предмета
Когда вы измеряете расстояние от предмета, зацеп выполняет роль нулевой точки. При измерении с захватом предмета, зацеп выдвигается на свою толщину. Тем самым нулевая отметка снова совпадает с краем предмета.
Точность измерения при этом как раз таки не страдает, а наоборот соблюдается.
Поэтому не стоит сматывать строительную рулетку с эффектным щелчком в конце, тем самым вы только сократите срок ее службы.

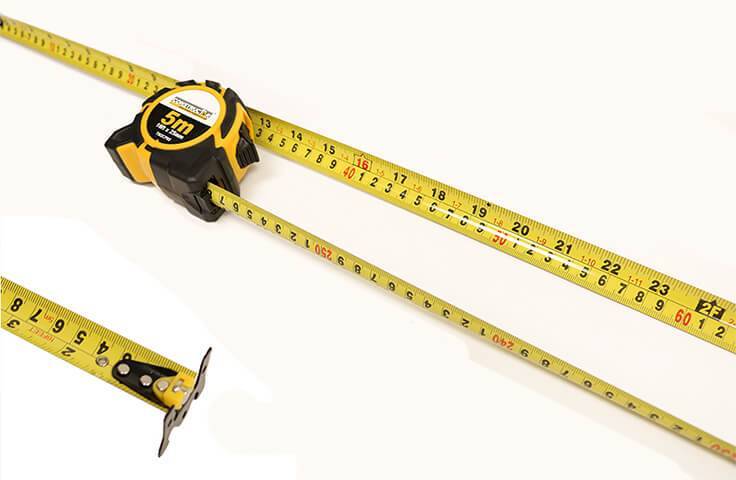

Еще во многих моделях лента рулетки в самом начале на расстоянии 2,5см имеет отверстие. Сделано оно не просто так, а опять же чтобы облегчить вашу работу в одиночку.
Когда не за что закрепиться зацепом или неудобно им пользоваться из-за косой поверхности, простым шилом или гвоздиком через отверстие намертво закрепляете ленту и растягиваете ее на любую длину.
Воспользовавшись таким отверстием в рулетке вам не придется применять подобные захваты как на фото ниже. А всю работу по разметке можно легко проделывать без напарника.
Основные элементы конструкции

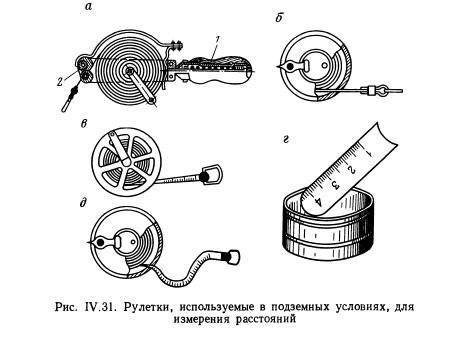

Несмотря на небольшие размеры и очевидное назначение, устройство рулетки, особенно ее узкопрофессиональных моделей имеет сложную конструкцию. В рулетке главным элементом выступает мерный отрезок стальной полосы из другого, прочного но эластичного материала. В профессиональных инструментах, использующихся для измерения на местности, это могут быть полосы из карбонового волокна, фибергласовые полотна или утолщенная нержавеющая проволока с нанесенной на нее метровой шкалой. Имеются инструменты с тканевой измерительной лентой с нанесенной на нее сантиметровой шкалой
Во всех этих приборах применяется разная шкала, поэтому при измерении берется во внимание класс точности рулетки, ведь погрешность при работе со стальной лентой будет меньше чем с лентой из ткани или брезента
Измерительная лента, как и другие элементы конструкции, находится внутри корпуса. В большинстве современных приборов корпус выполняется из ударопрочного пластика. Но есть экземпляры и с металлическим корпусом из нержавеющей стали. Корпуса бывают компактные, открытого или закрытого типа. Компактный размер корпуса используется для рулеток длиной 1 и 3 метра. Открытый корпус применяется для специальных геодезических рулеток, длина которых 50 и 100 метров.

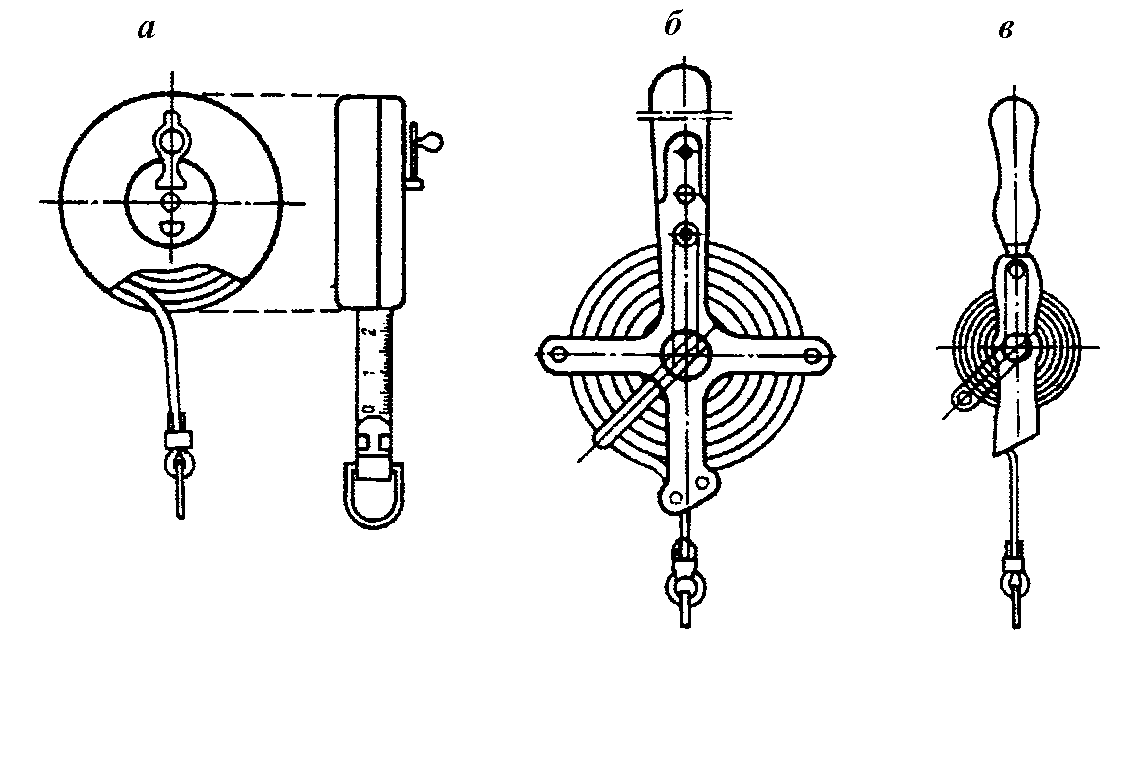

Для работы важно чтобы в состав устройства входил механизм сматывания измерительной полосы или просто механизм рулетки. В старых моделях, эту роль играл вращающийся барабан, на который наматывалась лента
А приводился такой барабан в действие при помощи откидной рукоятки
Для строительных рулеток длиной 1, 3, 5, 7,5 и 10 метров механизм чаще всего сегодня пружинный – при разблокировке он автоматически сматывает ленту обратно в корпус
А приводился такой барабан в действие при помощи откидной рукоятки. Для строительных рулеток длиной 1, 3, 5, 7,5 и 10 метров механизм чаще всего сегодня пружинный – при разблокировке он автоматически сматывает ленту обратно в корпус.
На конце измерительной полосы установлен зацеп. В разных моделях он имеет особенный вид. Для обычных строительных рулеток это металлический наконечник в виде уголка с одной или несколькими прорезями. Встречаются наконечники в виде металлической скобы или даже с установленным карабином, а профессиональные рулетки лесорубов кроме того оснащаются еще и зацепом для фиксации в древесине.

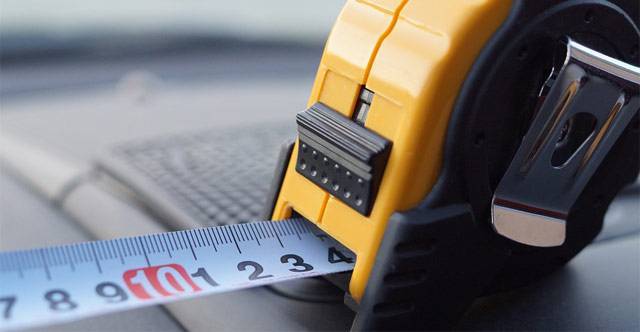

На корпусе автоматических рулеток установлены несколько кнопок – фиксаторов. Они применяются для блокировки механизма свертывания измерительной ленты, чтобы во время работы лента бесконтрольно не сматывалась в корпус. Если убрать фиксатор полосы, она автоматически уйдет в корпус.
Устройство автостопа предназначено для быстрого, но контролируемого свертывания полотна на нужную длину
Это очень важно особенно тогда, когда с прибором работает один человек
Устройство измерительной рулетки, особенно современных моделей в своей конструкции имеет ряд дополнительных узлов, облегчающих работу с ней.
Прежде всего, в число дополнительного оборудования входит:
- Встроенный фонарик – незаменимая функция для работы в слабоосвещенных местах;

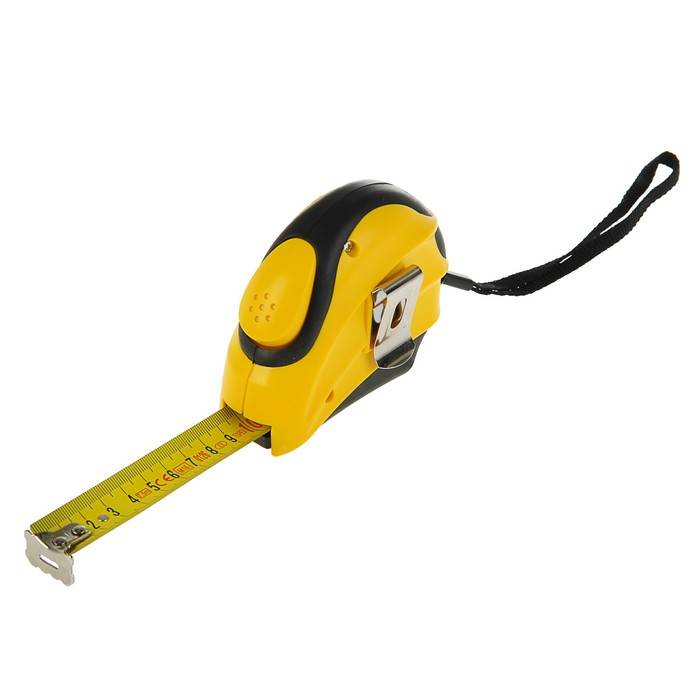

- Клипса – устройство позволяющее устанавливать ее на пояс, быстро снимать и одевать ее;
- Ремешок – позволяет подвешивать инструмент на крючке при хранении или переносить ее на запястье.
- Лазерный указатель – позволяет посредством яркого луча формировать точку на предмете, чтобы лентой измерялось кратчайшее расстояние по прямой, а не рельеф;
- Крепление для карандаша – позволяет использовать этот измерительный прибор для вычерчивания окружностей без использования циркуля;
- Магниты на зацепе и корпусе – позволяют фиксировать ленту на металлических предметах и высвобождать руки для другой работы.
Функциональность рулеток
Современные измерительные рулетки оснащаются вспомогательными приборами и механизмами, которые повышают удобство работы с ними.
Например
, при проведении замеров в условиях с недостаточным освещением, незаменимой будет рулетка с подсветкой.
Такой инструмент имеет небольшой встроенный в корпус светодиодный фонарик, расположенный над шкалой.
Рулетки с автостопом – еще один пример удачного решения вопроса удобства использования.
Специальный механизм самостоятельно блокирует положение ленты, при ее извлечении из корпуса.
Чтобы собрать полотно обратно, нужно нажать на клавишу.
Рулетки с фиксатором в виде автостопора, при соскальзывании зацепа, полотно не сматывается автоматически обратно, и мастеру нет необходимости постоянно следить за положением фиксирующей клавиши.
Некоторые модели оснащены двойным стопором, т.е. имеют не только фиксирующую клавишу на торце корпуса, но и стопорную кнопку сбоку инструмента.

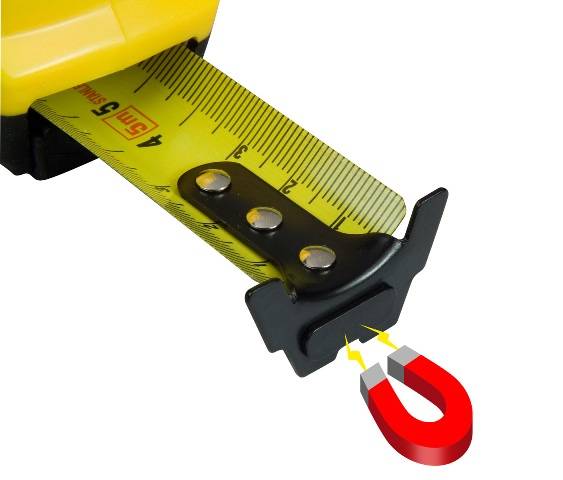

Для замера габаритов металлических изделий отлично подходит рулетка с магнитным захватом.
На торце ее зацепа расположены магнитные пятачки, которые прилипают к железу.
Инструмент полезен там, где нужно замерить внутреннее расстояние между металлическими объектами, где нет возможности в качестве зацепа использовать штатный крючок.
Модели с цифровым циферблатом – отличное решение для произведения быстрых замеров.
Нет необходимости вглядываться в шкалу, циферблат точно покажет длину вылета ленты.
Если имеется подсветка такого циферблата, рулетка может быть использована в условиях недостаточного освещения.
Как собрать рулетку измерительную видео
- Основные виды поломок
- Как починить
Обычная строительная рулетка, лента не сматывается в обратное положение, как отремонтировать рулетку.
Не вскрыв “пациента” трудно сказать. Может быть лопнула пружина, может линейка слишком засорена, или нет связи линейки и пружины.
Ну начнем с того что разберем корпус измерительной рулетки. На некоторых моделях придется сначала снять резиновый чехол с корпуса и под ним вы обнаружите болты скрепляющие две половинки корпуса. Выкручиваем их.
Проверьте на её на предмет переломов и перегибов.
Измерительная лента рулетки имеет полукруглый профиль (если смотреть на ее срез с торца) и к сожалению если произошел резкий перегиб, не линейки рулеток средней ценовой категории, уже не восстанавливает свой профиль и место перегиба останется и будет мешать втягиванию ленты.
Её лучше не вытаскивать если она не имеет повреждений — цел усик которым пружина цепляется за прорезь в центральном штоке катушки и целы “плечики” которыми пружина удерживает измерительную ленту.
Можно прополоскать пружину прямо в катушке положив ее в бензин. Но и сломанную пружину можно попробовать реанимировать. Чаще всего ломается пружина возле штока. И именно это не дает втягиваться ленте — пружина попросту не работает.
Сделав такой же усик вставляйте его в шток и “заряжайте” пружину. Намотав линейку на наружную сторону катушки. проверните заряженную пружину на несколько оборотов, что бы зацеп линейки, находящийся на нулевой отметки прижимался к буртику с едва ощутимым давлением.
Соберите корпус рулетки в обратном порядке.
Бывает что и “плечики” отрываются или гнутся.
Вам понадобится
Не ошибусь, если скажу, что из измерительного инструмента чаще всего радиолюбитель держит в руках штангенциркуль, дальше идут линейка и микрометр, а вот рулетка, тем более 5 метровая это большая редкость. Но вот понадобилась. Помню, что была где-то, какая-то.
В раздумье разобрал рулетку на предмет ревизии, для чистки и смазки. Безвыходных ситуаций в ремонте не бывает. Так, что при желании всегда можно найти выход из создавшегося затруднительного положения. Только бы получилось «мозги включить».
И правда пока всё приводил в порядок вспомнил, что на барабане длина мерительной ленты как правило бывает значительно больше (особенно на многометровых рулетках) и после замаркированного участка ещё остаётся запас до полуметра длиной.
Уверенно размотал барабан с намерением отрезать от излишков недостающий кусок в 12 сантиметров и прикрепить его к началу ленты, но искомого не обнаружил. Запас был весьма недостаточный для его укорачивания. Всего сантиметров 15 от силы.
Не повезло однако.
Собрал очищенную, со смазанной возвратной пружиной рулетку и решил действовать на первый взгляд несколько абсурдным образом. Добавку на недостающий участок ленты сделать не в виде начала измерительной ленты, а скорее в виде её держателя (подобие рукоятки). Для этого подобрал отрезок не жёсткого пластика соответствующей ширины, толщиной 2 мм и подходящий для этого случая крепёж.
Отмерив, необходимое расстояние в 12,5 см, на край пластмассового держателя прикрепил импровизированный упор для фиксации конца ленты в руке при измерениях. Рабочий край рулетки получился приспособленным для комфортной и безопасной работы.
На мой взгляд, так даже гораздо удобнее, чем было. Сейчас в продаже великое множество измерительных рулеток. И отечественных и импортных, но не припомню, чтобы встретилась хоть одна модель, где начало измерительной ленты было совмещено с рукоятью для удержания.
Пятиметровой рулеткой, а тем более большей длины, как правило, измерения производят два человека и случающаяся в таких случаях некоторая несогласованность в движениях часто приводит к выскальзыванию кончика измерительной ленты из рук держащего. Конечно мелочь, но она быстро «достаёт».
Имеющийся на конце совсем небольшой загиб (уголок) неважный помощник.
Причина – завышенное усилие, прилагаемое при вытяжке мерной ленты (в быту «сантиметр») после появления последнего размера – то ли по необходимости, то ли по неосторожности. ЧИТАТЬ ДАЛЕЕ: Выращивание цветка виола из семян
