Как сделать штроборез из болгарки своими руками
Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.
Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:
Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.
Установите первый диск и закрутите прижимную гайку.
Сверху наденьте второй диск и зафиксируйте его другой гайкой.
Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:
Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.
- Закрутите удлинённую гайку на шпиндель болгарки.
- Установите первый диск. Потом необходимое количество шайб и второй диск.
Зафиксируйте конструкцию прижимной гайкой.
Теперь нужно сделать специальный кожух для вашей болгарки.
Готовый фабричный кожух для болгарки
Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.
Высота и длина кожуха для штробореза
Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.
Циркуляция пыли во время работы штробореза
Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.
Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.
Из металлического листа вырежьте щёки и приварите к подошве.
Возьмите кастрюлю и разрежьте её.
Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.
Приварите хомут.
Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.
Из металлического листа сделайте боковину для кожуха.
Приварите её к кастрюле.
Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.
Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.
В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.
Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.
Болгарка вставляется в кожух со стороны хомута.
Видео: изготовление штробореза своими руками
Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.
ПРЕДНАЗНАЧЕНИЕ ШТРОБОРЕЗА
Можно купить специализированный фирменный инструмент для порезки пазов в каменной кладке, но окупится он лишь через два-три месяца ежедневного использования, а особых преимуществ перед хорошей насадкой с мощной угловой шлифовальной машиной практически не имеет, может быть, удобнее работать и проще удалять пыль.
Использование штробореза – насадки в первую очередь продиктовано тремя факторами:
- Появляется возможность сделать работу максимально быстро;
- Штробы получаются ровными, заданной глубины и ширины.
Нарезка пазов с помощью насадки и болгарки практически не влияет на прочность кладки и отделки стен, что особенно важно, если приходится резать по уже уложенной штукатурке. Все, кому доводилось штробить в бетонной стене вручную или перфоратором, прекрасно знают, сколько помех и проблем создают мелкие камни, проволока и кривая арматура. С помощью насадки — штробореза удается достаточно просто вырезать любые помехи, особенно, если стены старые и многократно перекраивались и ремонтировались
С помощью насадки — штробореза удается достаточно просто вырезать любые помехи, особенно, если стены старые и многократно перекраивались и ремонтировались
Все, кому доводилось штробить в бетонной стене вручную или перфоратором, прекрасно знают, сколько помех и проблем создают мелкие камни, проволока и кривая арматура. С помощью насадки — штробореза удается достаточно просто вырезать любые помехи, особенно, если стены старые и многократно перекраивались и ремонтировались.
Расширяем функциональность самодельного бороздодела
Далеко не всегда можно заранее сказать, какой должна быть глубина борозд для укладки электрической проводки. Поэтому потребуется несколько усовершенствовать самодельный штроборез, наделить его функцией регулировки данного параметра. Ничего сложного в этом нет:
- нижнюю часть защитного кожуха выполняем из нескольких тонких уголков;
- прикрепляем ее к верхней части с помощью длинного регулировочного винта;
- в случае необходимости отрегулировать глубину пропила просто вращаем винт в ту или иную сторону;
- фиксируем нижнюю часть в заданном положении с помощью крепежного болта:
- чтобы после подъема кожуха пыль не просачивалась наружу, можно использовать съемные боковины, обеспечивающие дополнительную защиту.
Все приведенные выше рекомендации позволяют сэкономить деньги и сделать бороздодел, практически не отличающийся по своей функциональности от профессионального инструмента
Подготовительные мероприятия
Поскольку штроборезы заводского изготовления имеют цену от 5,5 тыс. руб. (бюджетные модели, оборудование профессионального уровня обойдется в 50-60 тыс. руб.), то для домашнего ремонта применяют самодельные насадки на шлифовальную машинку.
Болгарка должна иметь мотор мощностью не менее 1500 Вт, поскольку установка двойного диска увеличивает нагрузку на привод.
Необходимые инструменты и материалы
Для изготовления приспособления потребуются:
- Обрезки или кусок листа углеродистой стали толщиной от 1,5 до 3 мм, необходимый для щитка. Применять конструкции из пластика или фанеры не следует из-за низкой механической прочности и недостаточной устойчивости к воздействию потока нагретой пыли.
- Стальная трубка, пригодная для подсоединения рукава пылесоса (напрямую или через переходник).
- Инструмент для резки заготовок, сверления отверстий и зачистки сварных швов.
- Сварочный инвертор и защитная маска.
- Измерительный и чертежный инструменты.
Чертежи и схемы насадок для штрабления
На угловой шлифовальной машинке имеется штатный защитный экран, который используется как шаблон для разметки заготовок. Мастер может разработать эскизные чертежи насадки, ориентируясь на мощность электродвигателя, габариты болгарки и диаметр режущего инструмента.
При изготовлении приспособления следует учитывать увеличение массы штробореза. Тяжелое оборудование сложно удерживать в горизонтальном положении при резке протяженных борозд.
Инструкция по модернизации рабочего вала с пошаговым фото
Родной вал болгарки не длинный. Шпиндель рассчитан на установку одного диска, а для штробореза надо два режущих элемента. Модернизировать рабочий вал можно двумя способами: сточить родные прижимные гайки или выточить новый шпиндель.
Первый способ установки двух дисков
Простой способ – это сточить прижимные гайки и зафиксировать два диска.
Недостаток – невозможно регулировать ширину пропила штробы.
Процесс модернизации состоит из следующих шагов:
Потребуется две прижимные гайки с резьбой и одна посадочная шайба для диска. Три детали стачивают идеально ровно, чтобы избежать перекоса. Посадочную шайбу надевают на шпиндель болгарки.
На шпиндель с шайбой устанавливают диск, после чего фиксируют прижимной гайкой.
Сверху на закрученную гайку устанавливают второй диск и прикручивают другой гайкой.
Штроборез готов к работе. Можно пробовать сделать пропил по стене.
Второй способ установки двух дисков
Чтобы регулировать ширину пропила штробы, родной шпиндель болгарки придется удлинить. Для этого проделывают следующие действия:
На токарном станке вытачивают удлиненный вал с ограничителем для посадочной шайбы. Внутри заготовки нарезают резьбу, чтобы накрутить деталь на шпиндель болгарки. Снаружи на валу тоже нарезают резьбу для накручивания прижимных гаек. Дополнительно вытачивают набор шайб, которые будут служить подложками между двумя дисками.
Готовую деталь накручивают на шпиндель болгарки. На посадочную шайбу устанавливают первый диск и накручивают зажимную гайку. Далее, набирают необходимое количество подкладочных шайб. Их общая толщина будет соответствовать ширине штробы. Теперь осталось установить второй диск и накрутить другую прижимную гайку.
Модернизация рабочего вала окончена, можно испытать штроборез в работе.
Самостоятельно собранный из болгарки штроборез по параметрам не уступает инструменту заводского изготовления.
Как сделать штроборез из болгарки своими руками
Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.
Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:
- Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.
Посадочная шайба, которую надо сточить
- Установите первый диск и закрутите прижимную гайку.
Первый диск установлен
- Сверху наденьте второй диск и зафиксируйте его другой гайкой.
Два диска на болгарке
Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:
- Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.
Удлинённая гайка с шайбами навинчивается на шпиндель
- Закрутите удлинённую гайку на шпиндель болгарки.
- Установите первый диск. Потом необходимое количество шайб и второй диск.
- Зафиксируйте конструкцию прижимной гайкой.
Удлинённая гайка с дисками и шайбами в сборе
Теперь нужно сделать специальный кожух для вашей болгарки.
Готовый фабричный кожух для болгарки
Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.
Высота и длина кожуха для штробореза
Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.
Циркуляция пыли во время работы штробореза
Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.
- Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.
Подошва из профильной трубы
- Из металлического листа вырежьте щёки и приварите к подошве.
- Возьмите кастрюлю и разрежьте её.
Кастрюля разрезана под кожух
- Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.
Отверстие с диаметром, как у штатного кожуха болгарки
- Приварите хомут.
Хомут приварен к отверстию
- Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.
Хомут и усилитель приварены к кастрюле
- Из металлического листа сделайте боковину для кожуха.
Боковина для кожуха
- Приварите её к кастрюле.
Боковина приварена к кастрюле
- Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.
Штуцер из сгона приваривается к отверстию в кастрюле
- Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.
Пластиковый отвод закреплён на патрубке кожуха
- В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.
Болт для рукояти закреплён в верхней части кастрюли
- Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.
Кожух в сборе с болгаркой
Болгарка вставляется в кожух со стороны хомута.
Видео: изготовление штробореза своими руками
Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.
Особенности выбора инструмента
Когда назрела необходимость в покупке такого инструмента, лучше следовать нехитрым инструкциям:
Выбрать необходимую мощность инструмента
Здесь важно руководствоваться предстоящим объемом работ. Маломощные штроборезы (до 1,3 кВт) подойдут для решения небольших бытовых задач. Инструменты средней мощности (1,3 кВт — 2 кВт) справятся со всеми бытовыми задачами, греются они намного меньше маломощных аналогов, да и ресурс работы значительно выше
Мощные модели свыше 2 кВт имеет смысл покупать только для регулярных и очень больших, объемных работ. Кроме того, чем мощнее инструмент, тем он тяжелее. Следует учитывать и эту особенность. Определиться с такими характеристиками как необходимая максимальная глубина и ширина штробления, возможность реза штробы под углом, диапазон регулирования оборотов электродвигателя. Наличие дополнительных опций: муфта скольжения, защита от перегрева и перегрузок, система контроля износа щеток, возможность использования в «режиме болгарки», наличие системы виброзащиты
Инструменты средней мощности (1,3 кВт — 2 кВт) справятся со всеми бытовыми задачами, греются они намного меньше маломощных аналогов, да и ресурс работы значительно выше. Мощные модели свыше 2 кВт имеет смысл покупать только для регулярных и очень больших, объемных работ. Кроме того, чем мощнее инструмент, тем он тяжелее. Следует учитывать и эту особенность. Определиться с такими характеристиками как необходимая максимальная глубина и ширина штробления, возможность реза штробы под углом, диапазон регулирования оборотов электродвигателя. Наличие дополнительных опций: муфта скольжения, защита от перегрева и перегрузок, система контроля износа щеток, возможность использования в «режиме болгарки», наличие системы виброзащиты.
Правила работы с самодельным штроборезом

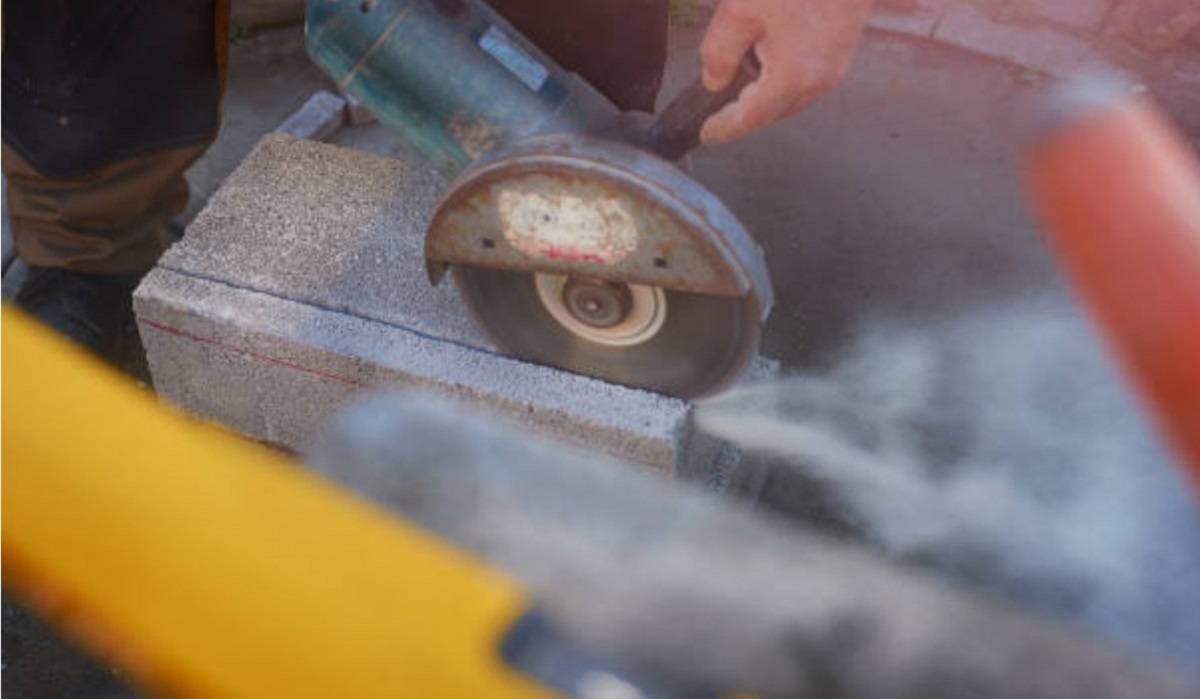

При использовании штробореза по газобетону важно, чтобы канавка была расположена очень точно. Для обеспечения этого нужно действовать в соответствии со следующим подробным пошаговым планом
- Блоки располагают на ровной горизонтальной поверхности. Их ставят в соответствии с тем, как они будут расположены впоследствии.
- Крайние газобетонные блоки подбирают, чтобы они не могли сдвинуться в процессе работы.
- На поверхность наносят пометки там, где должны быть сделаны канавки. Для этого удобно пользоваться рулеткой или линейкой.
- Иногда возникают трудности при нанесении первого среза. Чтобы этого избежать, начальную выемку можно аккуратно выбить долотом.
- Работать нужно при помощи плавных движений, мягко надавливая. При этом канавка должна быть сделана в точном соответствии со сделанными пометками.
Затем блоки ставят на стену, в канавки кладут армирующие прутья и продолжают ставить стену.
При изготовлении ручного инструмента нужно учитывать, что он должен быть сделан с учётом роста и физических параметров работника. Его должно быть удобно держать в руках. Перед изготовлением необходимо подобрать его форму и размеры соответствующим образом.
Края закрывают заглушками, чтобы сюда не попадала грязь. Конструкцию рекомендуется покрасить, чтобы она не ржавела.
Штроборез необходим для выполнения строительных работ с газобетонными блоками. Его также используют для создания канавок в стене при установке проводки. Инструмент можно изготовить самостоятельно, если действовать в соответствии с приведёнными инструкциями.
Что такое штроборез?
Штроборез – это инструмент, предназначающийся для создания штроб или канавки на полу, в стене и даже потолке. Канавка необходима в тех условиях, при которых возникает необходимость спрятать проводку или сантехнические трубы в стене при ремонте или создании дома.Штроборезы могут быть как ручные, так и электрические.
Электрический штроборез
Этот бороздодел, несмотря на свою мощность, плавно двигается по обрабатываемой стене, благодаря двум резиновым вилкам. Инструмент очень удобен, у него есть ручки, а также встроен электродвигатель, при помощи которого резцы приводятся в движение.Электроинструмент в целом простой, но браться за него без особых навыков и умений не стоит. Тем более необходимо подумать о технике безопасности, так как при работе создается большой шум и повсюду образуется строительная пыль.
Ручной штроборез
Инструмент довольно прост, он имеет прямую, но чаще всего изогнутую рукоятку. У инструмента с ровной ручкой имеется два крепления, при помощи которых удобно сделать ровную борозду на стеновом покрытии. У гнутой рукоятки также имеются два крепления, но помимо них есть двусторонний резец, который затягивается болтом. Такой инструмент применяют для создания борозды на горизонтальных поверхностях.
Как сделать из металлолома ручной штроборез?
- Вполне обыкновенный инструмент, в основу которого может пойти как металлическая трубка, так и водопроводная.
- Берем трубку (диаметр ± 3 см) и делаем на одной стороне отметку в 6 см.
- В отмеченном месте под углом в 45 градусов делаем надрез обычной ножовкой или болгаркой, но не глубокий.
- Далее гнем трубу так, чтобы она погнулась на месте распила, и образовался острый угол.
- Чтобы защитить руки от мозолей, можно на ручку натянуть резиновый шланг.
В итоге получится самый простой штроборез. Та часть, что больше будет рукояткой, а маленькая – рабочим элементом.
Делаем электрический штроборез при помощи болгарки
- Обычный диск устанавливаем на соответствующее место и затягиваем.
- Алмазный диск закрепляем сверху первого и затягиваем.
- Для второго круга понадобятся шайбы, специальные втулки и длинная гайка.
- При помощи шайб увеличиваем размер канавки, которую нужно проштробить.
Необходимо отметить, что плюсом у ручного инструмента будет являться простота в изготовлении и безопасность при работе. В маленьком помещении запросто сделаете желанную канавку. Но если работа предстоит длительная и тяжелая, то без электрического варианта не обойтись
Как отремонтировать перфоратор своими руками.
Отвертки — главный строительный инструмент.
Как на даче построить погреб для хранения продуктов своими руками?
Как сделать штроборез своими руками
Чтобы сделать штроборез для газобетона своими руками, необязательно иметь инженерное образование и необходимый чертёж. К сожалению, приобретение такого приспособления может существенно ударить по семейному бюджету, тем более во время ремонта. Поэтому многие умельцы нашли способ, как можно сделать штроборез своими руками в домашних условиях с минимальным капиталовложением.
Итак, для того чтобы сделать штроборез без чертежа, вам понадобится:
- алмазные диски (пару штук);
- болгарка;
- гайки;
- материал, который пойдёт на изготовление защитного слоя (им может стать старая кастрюля);
- пылесос.
Основное отличие штробореза от болгарки – возможность создавать две штробы с помощью двух алмазных дисков. Поэтому вам придётся переделать болгарку под два режущих элемента.
Для начала закрепите первый режущий диск на устройстве. Для фиксации второго элемента вам понадобится гайка такого же диаметра, как и основная. Потом закрепите на ней второй диск, переверните гайку кольцом вниз и плотно затяните её. Проследите за тем, чтобы резьбы хватило для полного закрепления детали на резьбе.
Если вам понадобится менять ширину штробы, установите между алмазными дисками дистанционную втулку. Так вы сможете в дальнейшем использовать своё приспособление или давать пользоваться им друзьям.
Во время своей работы штроборез обычно создаёт большое количество пыли. Для её поглощения современные производители устанавливают пылеулавливатели. Если вы решили сделать его самостоятельно, вы можете купить необходимое оборудование в ближайшем строительном супермаркете либо же создать своими руками из подходящей по диаметру кастрюли.
Сначала вам следует сварить подошву для опоры из трубы 60х40. Очистите кастрюлю от эмали и приварите к ней хомут кожуха. Теперь проделайте в ней отверстие необходимого диаметра и приварите к нему кожух для отвода пыли. Здесь вам пригодится шланг от старого противогаза или что-то подобное. Самое главное – чтобы диаметр шланга совпадал с диаметром шланга пылесоса.
После того как вся конструкция будет собрана, необходимо удалить с неё всё лишнее, очистить и покрасить.
Функцию поглощения пыли может взять на себя пылесос, который будет работать параллельно ос штроборезом. Также вы можете установить на своё устройство мотор от пылесоса таким образом, чтобы он не мешал вам во время работы. Перед использованием самодельного штробореза побеспокойтесь о том, чтобы вам были доступны как минимум две розетки – одна для штробореза, другая – для пылесоса.
Колесика для кожуха штрабореза
Основное преимущество самодельного штробореза заключается в исключении затрат на приобретение нового оборудования. Если вы всё сделали правильно, аппарат прослужит вам долгое время. Как видите, сделать штроборез своими руками в домашних условиях не совсем просто, однако возможно. Если вы сами когда-либо сталкивались с подобной проблемой, поделитесь комментариями под этой статьёй.
