Стопорная шайба

Виды шайб

Часто шайба стопорная din применяется в качестве крепежного элемента, который исключает вероятность вывинчивания при нормальных условиях эксплуатации. Стоит учитывать, что существует довольно большое количество различных видов подобных изделий, классификация проводится по форме и типа применяемого материала. Примером можно назвать то, что часто используется пружинная сталь, которая характеризуется высокой упругостью. Все стопорные шайбы делятся на несколько основных групп:

1. Гроверные.
2. Зубчатые.
3. Тарельчатые.
4. Со специальными насечками и рифлением.
5. С лапками.
6. Клиновая.

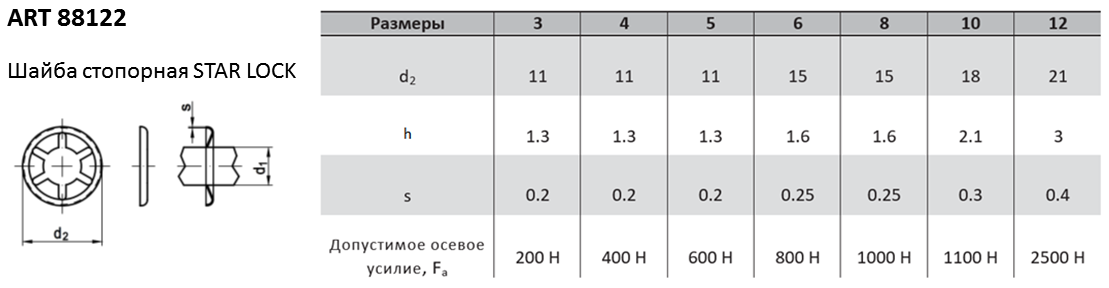

Все разновидности типов стопорных шайб характеризуются своими определенными особенностями, которые должны учитываться. Примером можно назвать распространенный вариант исполнения с внутренними зубцами или гроверные. Их особенности следующие:

1. Основная часть представлена кольцом, которое изготавливается из металла.
2. По поверхности создаются надрезы, расположенные в разных плоскостях.

В большинстве случаев шайба изготавливается при применении подпружиненной стали. В процессе производства она подвергается упругой деформации, благодаря которой исключается вероятность самопроизвольного вывинчивания крепежных элементов.

Практически все стопорные детали гроверного типа имеют квадратное поперечное сечение. При этом для существенного расширения области применения на поверхность может наносится антикоррозионное покрытие. Проблема большинства металлических деталей заключается именно в том, что длительное воздействие повышенной влажности становится причиной появления ржавчины, со временем она снижает эксплуатационные характеристики.

В продаже также есть разрезная шайба, которая имеет плоскую или коническую форму. При этом в зависимости от области применения зубья могут быть расположены внутри и снаружи. Эта группа делится на несколько подгрупп:

1. Тарельчатые.
2. С различным лапами.
3. С выступами.

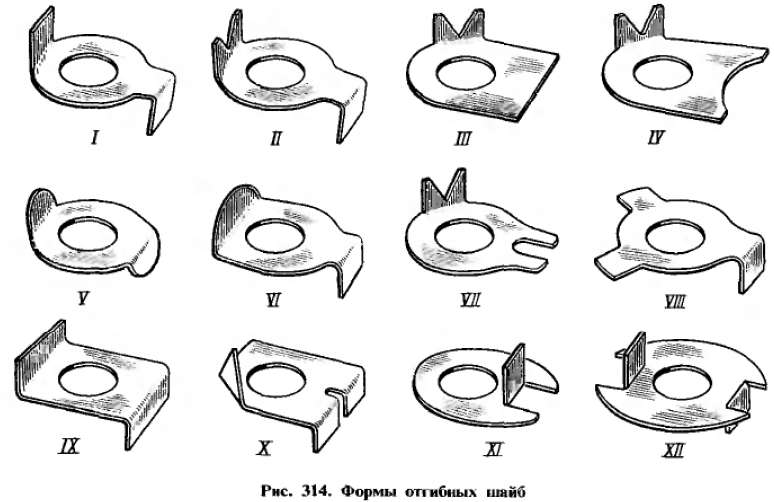

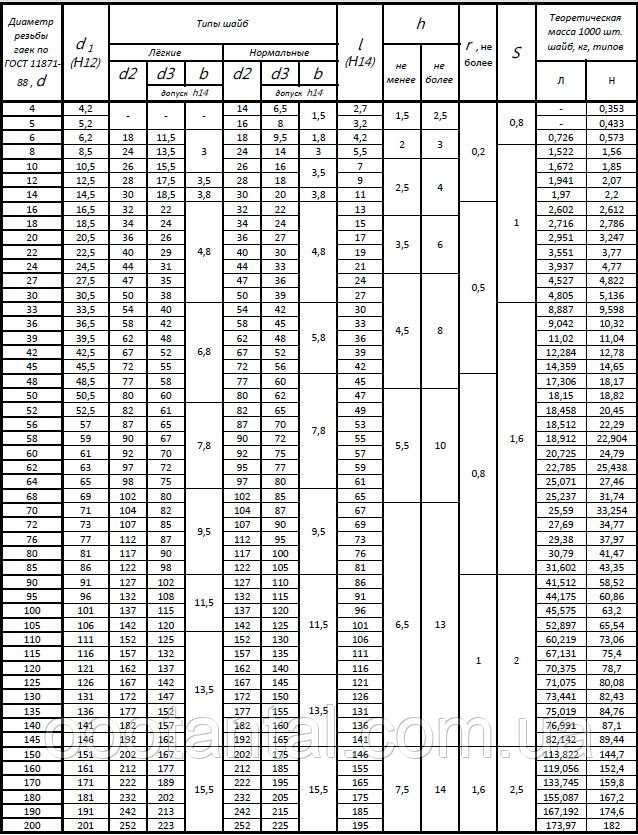

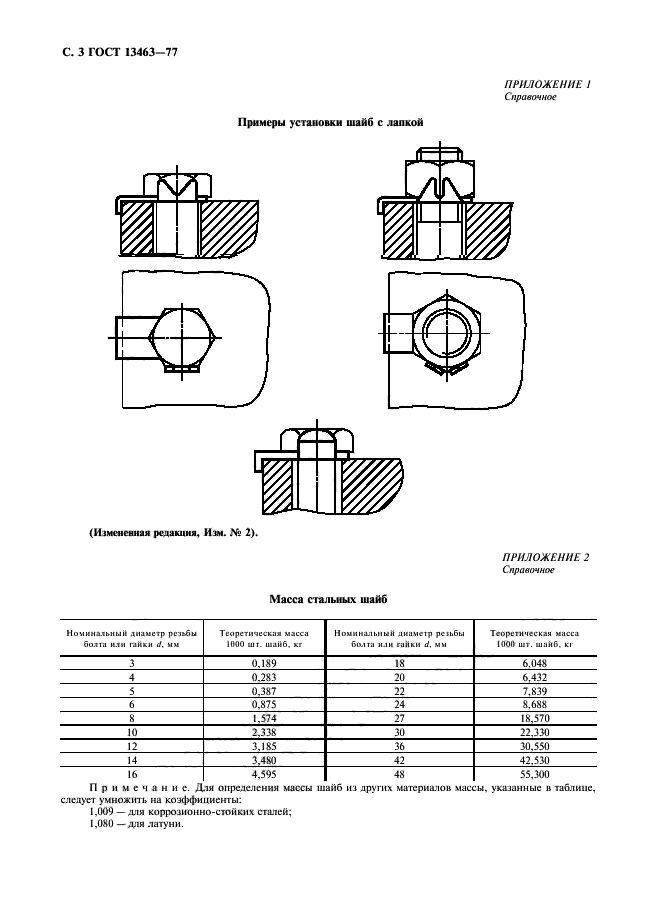

Применяется шайба стопорная с лапками в том случае, когда нужно обеспечить высокую надежность соединения. Многолапчатая поверхность входит в зацепление со специальными выемками, за счет этого исключается вероятность проворачивания крепежного элемента. Лапки могут иметь различную длину.



Типы шайб общего и специального назначения

Сложно назвать сферу экономики, где бы не использовались шайбы. Основные виды показаны на этом фото:

Материалом изготовления чаще всего служит сталь углеродистая, с оцинкованным покрытием или без него,  нержавеющая сталь марок А2 и А4. По типу исполнения шайбы выпускаются с прямым торцом или оформленные фаской. По конструкции различают следующие типы крепежных изделий:

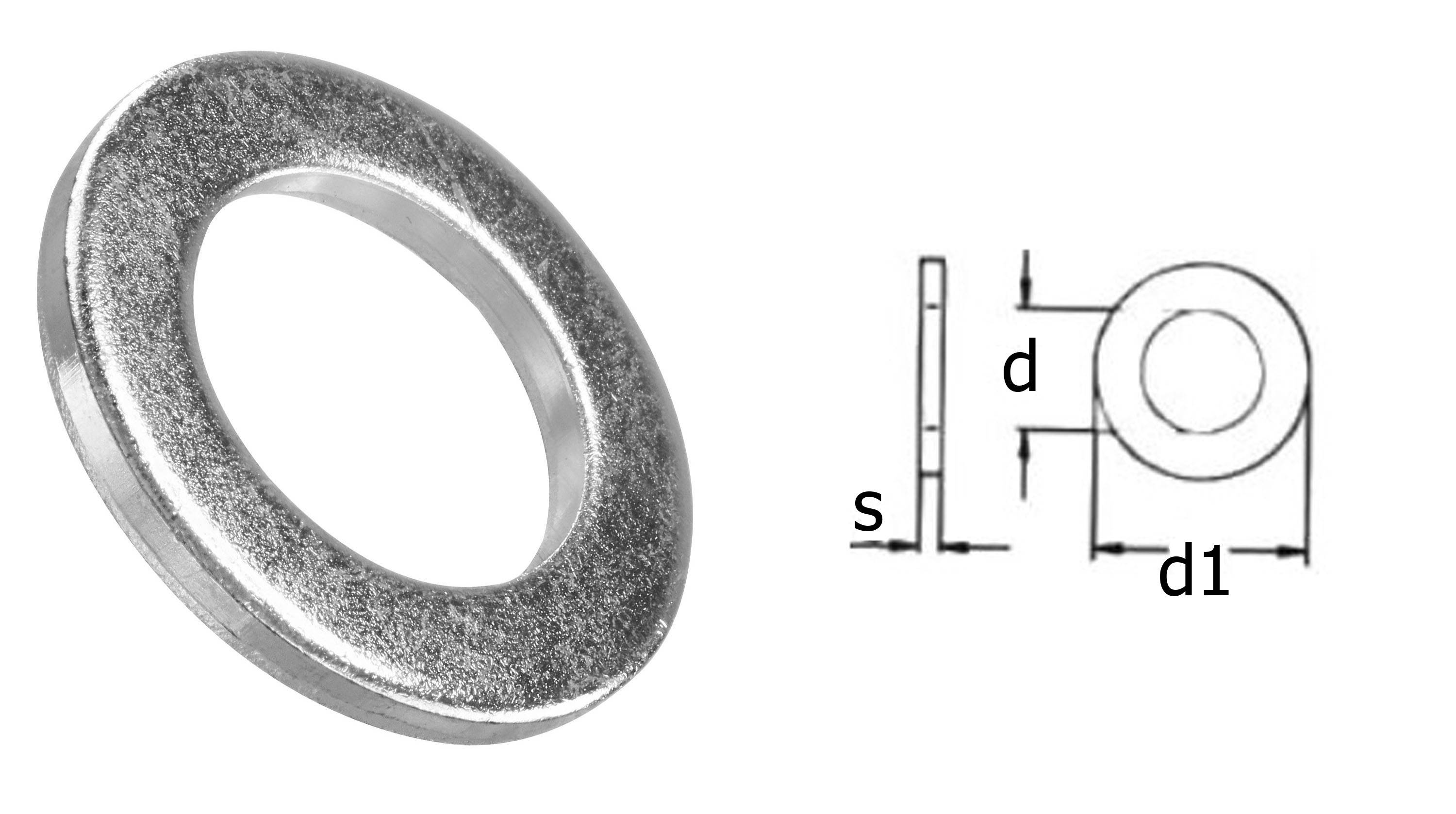

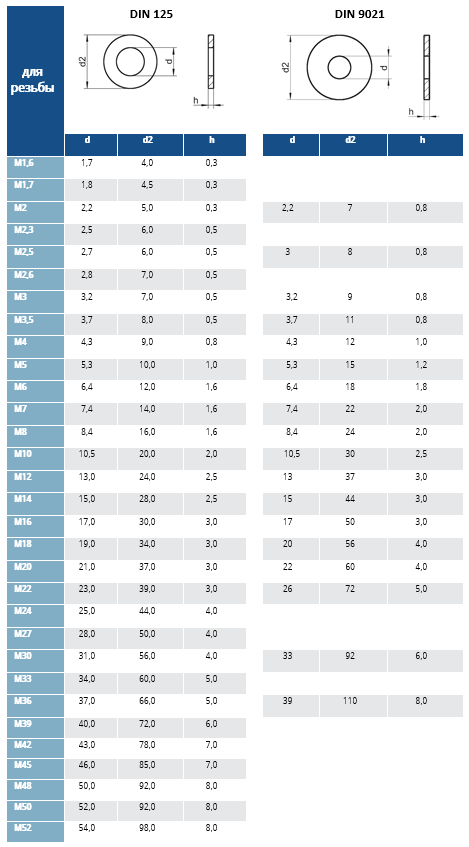

• Плоские круглой или квадратной формы с размерами стандартной, увеличенной и уменьшенной величины, в том числе стандартные по ГОСТ 11371-78 и высокопрочные по ГОСТ Р 52646. Широкий типоразмерный ряд позволяет выбрать изделия для укрепления различных соединений в приборостроении, химической и нефтяной промышленности, медицине и пищевой отрасли, в быту и других сферах жизнедеятельности человека.
• Пружинные (гроверные и многовитковые) предназначены для высоконагружаемых соединений. Предотвращают самопроизвольное раскручивание резьбового крепежа, в том числе при вибрационных и динамических нагрузках. Двухвитковые шайбы нашли применение при укладке железнодорожных путей. Имеют класс точности С, изготавливаются из высококачественного марочного стального сплава.

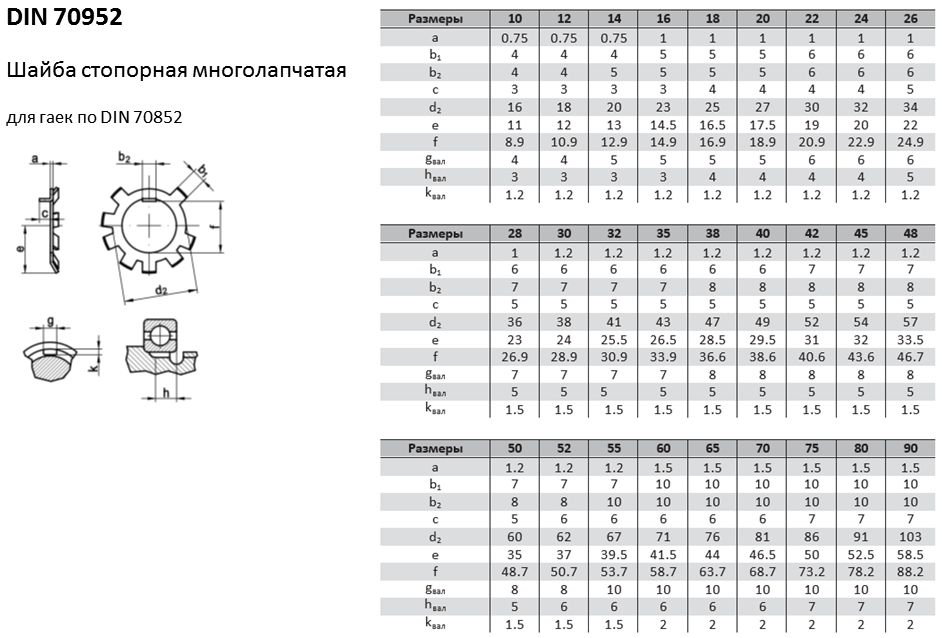

• Зубчатые и многолапчатые шайбы относятся к категории стопорных, не допускают самораскручивание болтов/винтов/шпилек. Существенно увеличивают прочность и надежность крепежного узла.
• Изделия конической формы по ГОСТ 13439-68 используются в станочных приспособлениях.

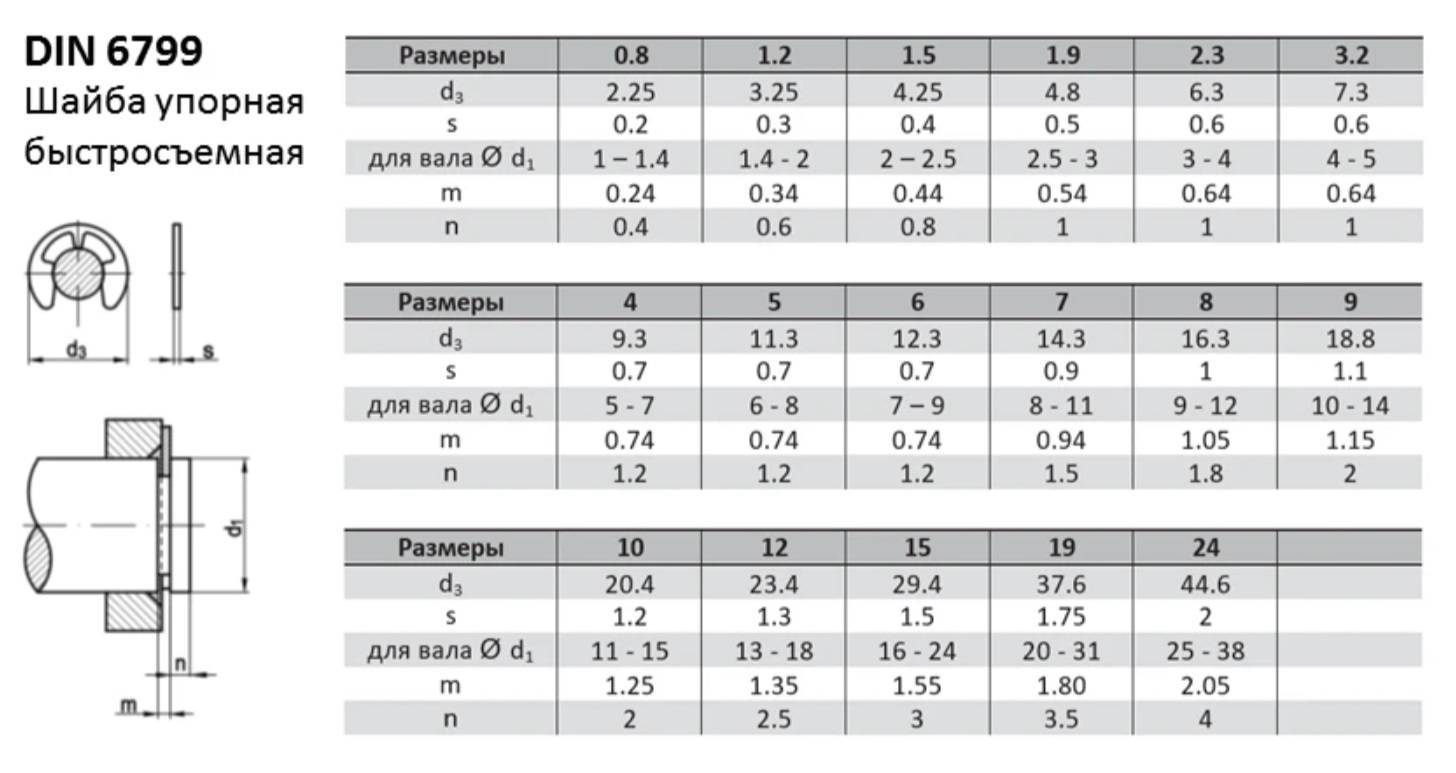

• Быстросъемные шайбы отвечают требованиям ГОСТ 11648-75 или DIN 6799. используются для надежной установки подшипников либо других деталей на валах, осях. Основная сфера применения – автомобили, сельскохозяйственная техника, станки.
• Кровельные со специальной прокладкой из атмосферостойкого каучука. Позволяют прочно крепить верхнее покрытие крыши с полной герметичностью, не допустят протечек и попадания атмосферных осадков в подкровельное пространство.

Шайбы тарельчатого типа используется для упрочнения соединения и увеличения опорной площади.

Требования к стопорным шайбам

Стопорные шайбы являются важной деталью узлов и механизмов. Они применяются для предотвращения саморазворачивания или откручивания элементов и подшипников при работе или транспортировке

Для обеспечения безопасности и долговечности узлов и механизмов, стопорные шайбы должны отвечать определенным требованиям.

• Точность изготовления. Шайбы должны быть точно изготовлены с учетом требований к размерам и форме. Несоблюдение данных параметров может привести к неадекватной работе узлов и механизмов.
• Материал. Шайбы изготавливаются из различных материалов в зависимости от условий эксплуатации. Например, для работы при высоких температурах применяются шайбы из термостойких материалов.
• Размер. Размеры стопорных шайб должны соответствовать размерам элементов, которые они фиксируют. Несоответствие может привести к ненадежности фиксации.
• Форма. Форма шайбы должна соответствовать форме элементов, которые она фиксирует. Например, для фиксации гаек используются шайбы с круглой формой.
• Прочность. Шайбы должны обладать достаточной прочностью для выдерживания нагрузок, которые на них действуют. Несоблюдение этого требования может привести к разрушению шайбы и откручиванию элементов.

Соблюдение требований к стопорным шайбам гарантирует надежную и безопасную эксплуатацию механизмов и узлов.

Стандарты [ править | править код ]

Согласно ГОСТ 6402, шайбы могут изготавливаться четырёх типов (лёгкие, нормальные, тяжёлые, особо тяжёлые). Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации. Шайбы могут изготавливаться из пружинной стали марок 65Г, 70, 30Х13. Возможно изготовление из бронзы (марки БрКМц 3-1 ГОСТ 18175-78) или других цветных сплавов. Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB. Согласно ГОСТ 27017, термин «шайба Гровера» является недопустимым синонимом термина «пружинная шайба» и не должен применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

Стандарты для гроверов:

• ГОСТ 6402-70 — Шайбы пружинные. Технические условия;
• DIN 127 B — Stainless lock washer with smooth ends (пружинная шайба с притуплёнными кромками);
• DIN 127 A — Stainless lock washer with tang end (пружинная шайба с острыми кромками);
• NASM 35338
• ASME B18.21.1

как правильно и как лучше, или можно и туда и сюда одновременно

Шайба Гровера или пружинная разрезная шайба ставится для предотвращения самопроизвольного отворачивания болта или гайки. Была изобретена как простой и дешёвый крепёжный элемент на заре технического прогресса и до сих пор не сошла с арены, значит не плохая штука.

Пожалуй к немногим её недостаткам относится, что она становится простой ровной шайбой при затяжке и начинает работать только при «чуть ослаблении». Но этого удалось избежать при двух витках, которые до сих пор в почёте на ЖД рельсах. Да ещё то что она (шайба) разовая, после первого применения (отворачивания) теряет свои функции.

Ставят гровер, из личного опыта, под то-что крутят. Крутите гайку- под гайку, крутите болт-под болт. С обоих сторон смысла нет.

Пружинная шайба по ГОСТ 6402

(такжешайба Гровера илигровер ) — разрезная круглая шайба, концы которой расположены в разных плоскостях, служащая для предотвращения самоотвинчивания крепежных изделий при ее упругой деформации под нагрузкой .

Пружинная шайба изготавливается из пружинной (закалённой или нержавеющей) стали в форме разрезанного кольца (левой спирали). В качестве материалов также применяются бронза, алюминий, монель-металл .

Согласно ГОСТ 27017, названия «шайба Гровера», «гровер», «гроверка» — являются недопустимыми синонимами термина «пружинная шайба» и не должны применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности
