Верстак своими руками

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

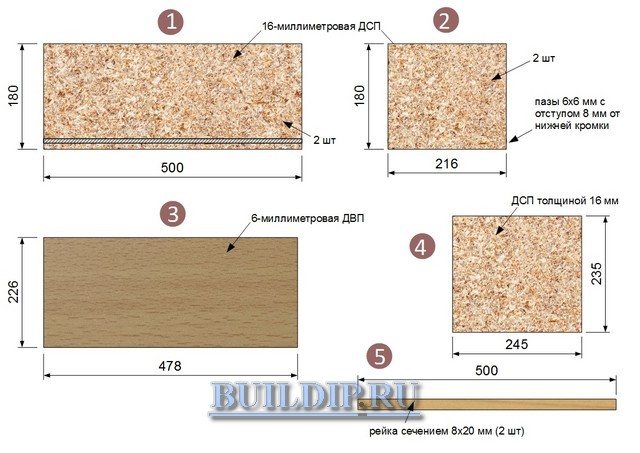

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

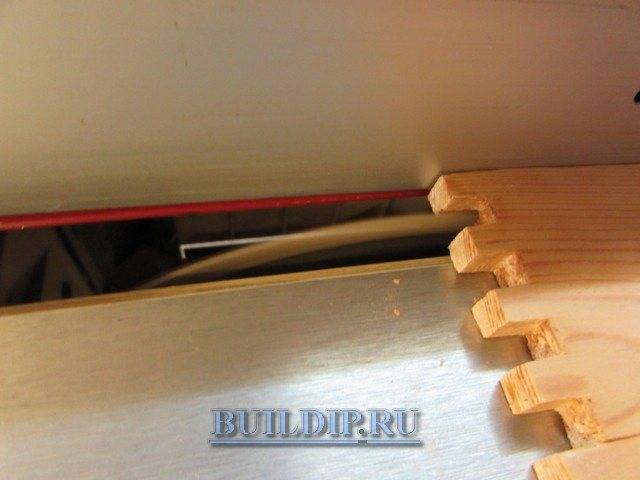

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

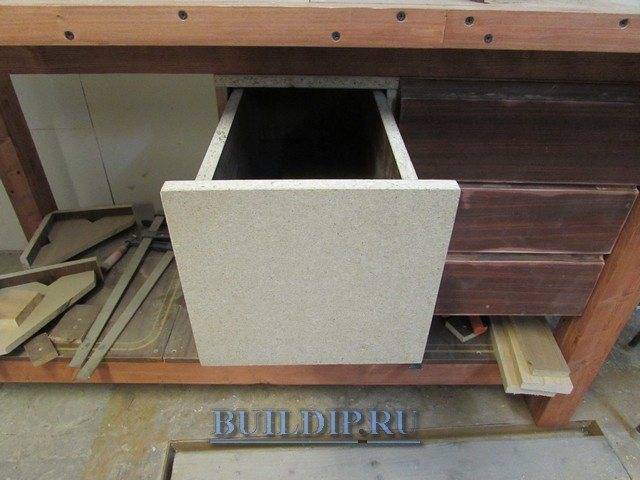

Закрепите лицевую панель шурупами и поставьте ящик на место.

Виды верстаков

Верстаки классифицируются по нескольким параметрам: по количеству рабочих мест, например, одноместные, двухместные и многоместные; по дополнительным функциям — складные (с откидывающимися рабочими поверхностями) и в форме шкафов с множеством выдвижных полок.

В зависимости от целевого назначения оборудования выделяют следующие виды верстаков:

• Реже всего устанавливают плотничий верстак. Он имеет максимальную длину до шести метров, что позволяет закреплять на поверхности столешницы очень толстые и длинные доски и прочие пиломатериалы. Кроме этого, на поверхности устройства устанавливаются фиксаторы для пиломатериалов, чтобы в процессе обработки доски оставались неподвижными.
• Столярный верстак имеет рабочую поверхность, которая всегда крепится на прочном каркасе. Столешница, как правило, изготавливается из крепкого металла или плотного дерева (дуб или бук), благодаря чему на ней можно обрабатывать различные металлические части, не боясь повредить покрытие. Основанием служат две крепкие опорные стойки, скреплённые продольными брусьями. На передней поверхности столешницы размещают рабочие тиски для фиксации металлических деталей, а на задней делается прямоугольный вырез, служащий для перемещения дополнительных тисков. В столешнице проделывают отверстия для установки упоров или струбцин, необходимых для столярных работ.
• Лучшим вариантом для гаража является слесарный верстак, который можно отнести к универсальным. Поверхность изготавливается в основном из металла, что является идеальным вариантом при работе с твёрдыми и тяжёлыми металлическими деталями. На поверхности столешницы можно выполнять любые ремонтно-строительные работы: распиловку, шлифовку, разбор двигателя, заточку, резку и многое другое. Подобная конструкция гораздо прочней и устойчивей других за счет металлического каркаса.

Несколько правил устройства верстака

Можно приобрести готовое оборудование в торговой сети, но за это придется отдать немало денег, да и функциональность порой может не удовлетворить хозяина. Поэтому многие рачительные владельцы гаража предпочитают сделать верстак слесарный металлический своими руками.

При изготовлении верстака необходимо будет учесть некоторые правила и советы бывалых слесарей:

1. Располагать оборудование следует поближе к электрической розетке, так как часто во время работы понадобится применять инструменты, требующие подключения к сети. Самым лучшим вариантом является установка над столешницей блока электрических розеток.
2. При изготовлении оборудования нужно применять материалы с достаточным запасом прочности.
3. Для хранения инструмента и дополнительных приспособлений рекомендуется предусмотреть несколько ящичков и полочек.
4. По высоте размеры верстака слесарного металлического определяются в индивидуальном порядке. Для расчета этого параметра нужно прижать руки к туловищу, а ладони установить параллельно полу. Зазор от ладони до пола и будет нужной высотой стола.
5. Крышка верстака слесарного металлического должна иметь идеально ровную поверхность, ширина которой – не более 600 мм, чтобы мастер мог доставать инструмент в любой точке стола.
6. Желательно сделать одну из боковых частей стола выступающей на 250 мм, чтобы работать режущим инструментом.
7. Для устойчивости всей конструкции к ножкам стола привариваются площадки, под которые подкладывают прокладки из войлока, чтобы уменьшить шум при работе.
8. Установка ящичков делается так, чтобы выпадение их было невозможным.
9. Центр тяжести верстака слесарного металлического должен быть ниже столешницы, поэтому массивные и тяжелые приспособления нужно располагать на нижних полках.

Собираю материалы и инструменты

Для сборки верстака использовалась:

• Фанера березовая толщиной 18 мм.
• Фанера березовая толщиной 15 мм.
• Шурупы 3×30 PZ1 для ног и подрамников. Я использовал 30 шт. на ножки, 8 шт. на короткую полку, 23 шт. на длинную полку, 18 шт. на поперечины, 6 шт. на верхнюю часть блока и 10 шт. на столешницу, что в сумме составляет 292 шт.
• Шурупы 4.5х70 Т20 для сборки верстака. 8 шт. ушло на каждый подрамник, в общей сложности 48 шт.
• Шурупы 4×40 PZ2 для верха и полки. 6 шт. на полку, 15 шт. для верхней части блока и 27 шт. для верхней части стола. Всего 54 шурупа.
• Клей для дерева.
• Масло.

Применялись следующие инструменты:

• Дрель и сверла 2 и 3 мм. Размер 2 мм — для винтов 4×40, размер 3 мм — для винтов 4.5×70.
• Шуруповерт и биты PZ1, PZ2 и T20.
• Циркулярная пила.
• Настольная пила.
• Электрический лобзик.
• Различные зажимы для склеивания деталей и для удержания рамы на месте во время сборки.
• Кисть и чистая ткань для нанесения масла.
• Шлифовальная бумага 80 и 180.

Выбор винтов

Для сборки верстака я использовал 3 типа шурупов. Я дам небольшое объяснение, почему я их выбрал:

• 3×30 PZ1 — при склеивании двух слоев фанеры (18 18=36 мм) этот шуруп не должен полностью проникать во второй слой — его длина 30 мм. Эти шурупы будут зажаты между несколькими слоями фанеры, поэтому был необходим винт с потайной головкой.
• 4.5×70 T20 — эти шурупы предназначены для сборки, поэтому они должны выдерживать некоторое усилие. Мне нужен был шуруп толщиной не менее 4 мм. Ножки имеют толщину 90 мм, поэтому их длина должна быть меньше 80 мм.
• 4×40 PZ2 — для этих шурупов у меня не было особых требований. Ними крепил полки, поэтому взял самый распространенный винт с потайной головкой.

https://youtube.com/watch?v=4Qn-FjqgCz0

Выбор материалов

Для изготовления верстака принято использовать два основных вида материала, которые существенно отличаются между собой прочностью и надёжностью.

• Наиболее долговечной, прочной и удобной считается конструкция из металла. Однако в этом случае обойтись без сварки не получится, то есть процесс изготовления верстака займёт больше времени и сил. Кроме того, вам не обойтись без навыков сварки, поскольку обрабатывать заготовку самостоятельно крайне сложно. Для этого обязательно потребуется специальное сварочное оборудование.
• Проще всего изготовить верстак из прочных сортов древесины. Для того чтобы сделать его своими руками, потребуется стандартный набор инструментов. Однако деревянные верстаки — менее прочные и долговечные в отличие от металлических.

Идеальным вариантом будет совмещение материалов. Каркас лучше делать из дерева, а вот рабочую поверхность — из прочного металла. Это позволит создать долговечную, надёжную и удобную конструкцию всего за несколько часов.

Столешница верстака для столярных работ

Для столешницы верстака используйте листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной 32–40 мм.

Чертеж и схема покрытия верстака: 1 — кромочные планки (береза, клен); 2 — рабочая поверхность (твердая ДВП); 3 — опорная плита (ДСП, фанера или МДФ).

Для столешницы можно взять оставшиеся от ненужной мебели листы ДСП. Например, подойдут стенки шкафа. Возьмите их за основу и добавьте мелкие детали, чтобы верх верстака получился размером 670х1940 мм.

Расположите узкие плиты ближе к задней стене и к центру верстака. Положите большие листы на верхний слой столешницы. Приклейте вырезанные заготовки.

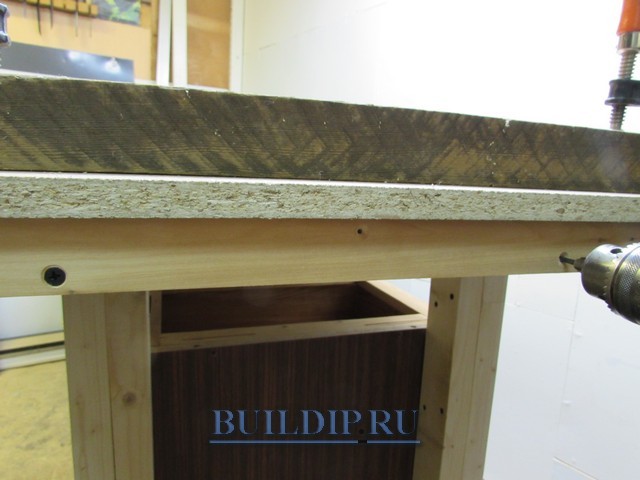

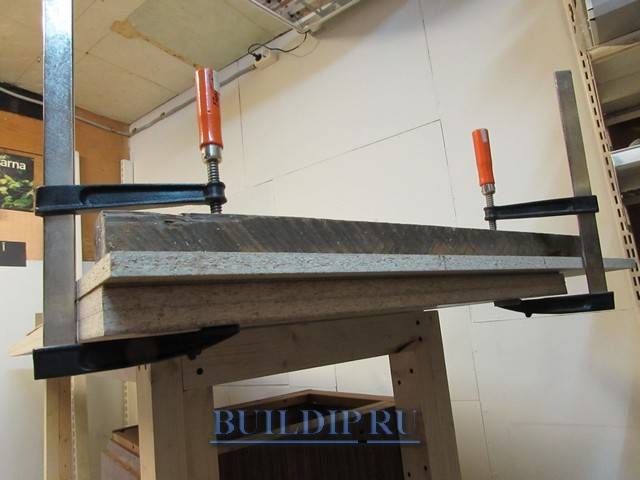

Закрепите листы саморезами, заглубив их в потайные отверстия. Обрежьте края ручной циркулярной пилой на расстоянии 20 мм от края.

Совместите столешницу с рамой и закрепите ее винтами.

Вырежьте рейки для бордюров. Отпилите фаски под углом 45° и обрежьте доски по размеру. Сверху на верстак положите ДВП, добавьте сверху плоскую панель и зажмите все вместе.

Это облегчает надевание прокладок. Совместите концы с ответными кромками и прижмите рейку к панели; верхняя плоскость будет на одном уровне с столешницей верстака. Поддерживая доску одной рукой, просверлите направляющие отверстия и закрепите детали винтами.

Переместите аксессуар на другую сторону и установите оставшиеся накладки. Обработайте доски болгаркой.

Просверлите отверстие в углу доски, чтобы ДВП можно было легко вытащить из отверстия при замене.

Очистите поверхности от пыли и покройте деревянные части рамы морилкой. Поместите ДВП в отверстие в крышке. Если вы используете кусочки материала, закрепите их двусторонним скотчем. Установите плотницкие тиски на верстак.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

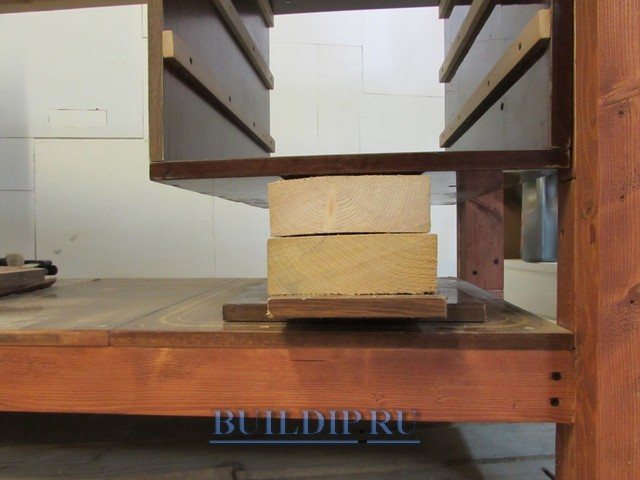

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Сборка своими руками – пошаговая инструкция

Перед тем, как сделать столярный верстак своими руками, постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

Сперва необходимо собрать стол

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

https://youtube.com/watch?v=_mck73GiHW4

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый

Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной

Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Высушите сырую древесину: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный станок рассчитан на комфортную работу мастера ростом от 170 до 180 см. Для изменения высоты конструкции необходимо поднять или опустить ножки.

Чертеж столярного верстака (вид спереди).

Чертеж верстака (вид сбоку).

Таблица 1 – перечень деталей каркаса

№	Имя	Готовые размеры, мм	Материал	Количество
толщина	широкий	длина
К	Деталь ноги	46	70	820	сосна	4
Б	Нижняя прокладка	46	70	сто	сосна	4
С	Верхняя распорка	46	70	680	сосна	4
Д	Кросс программа	46	70	366	сосна	два
Мне	Крышка перекладины	46	70	458	сосна	два
Ф	Продольное удлинение	46	70	1400	сосна	два
ГРАММ	Продольная сторона	46	70	1308	сосна	два
ЧАС	Нижняя полка	шестнадцать	504	1258	ДСП, МДФ	а
Я	Распорка столешницы	пятьдесят	пятьдесят	366	сосна	два

Все элементы основания столярного станка парные, поэтому на доске шириной 150 мм разметьте по две детали одинаковой длины за один раз.

Вырежьте все деревянные заготовки в размер, за исключением проставок — короткие удобнее резать уже выструганными, а длинные нужно потом распиливать «по месту».

Измерьте ширину доски, вычтите толщину диска циркулярной пилы и разделите результат пополам. Установите рассчитанный размер на измерительной шкале и убедитесь, что пильный диск стоит перпендикулярно. Вытяните доски ровно посередине.

Схема резки доски.

Подгоните детали и отшлифуйте их наждачной бумагой средней зернистости.

Подпилите нижние прокладки и отшлифуйте концы. Очистив поверхности от пыли, нанесите клей на маленький наконечник и конец ножки.

Зажмите детали струбциной, сотрите выдавившийся клей и просверлите отверстия зенкером.

Заготовки прикрепите саморезами 6,0х70. Подготовьте остальные ножки конструкции столярной скамьи.

Скошите нижние концы, чтобы уменьшить вероятность раскола древесины при перемещении верстака.

Подготовьте к проклейке стыки ножек с продольными кончиками. Закрепите детали саморезами, установив прямой угол.

Прикрутите все четыре ножки на место.

Положите половинки рамы и длинные стороны на пол, измерьте длину верхних распорок.

Подпилите детали и зафиксируйте клеем и шурупами.

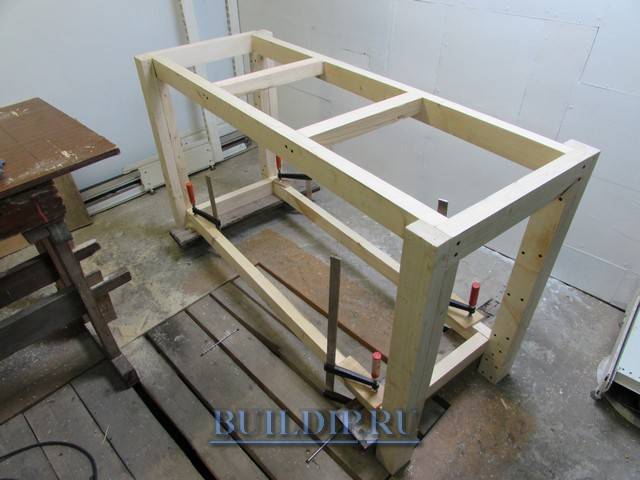

Соберите верхнюю раму столярного верстака на плоской поверхности. Прикрепите планки столярным клеем и шурупами 6,0×80 мм, просверлив для них направляющие отверстия.

Соберите нижнюю обвязку верстака, используя для удобства струбцины и вспомогательные доски.

Установите верхнюю раму на место и выровняйте всю конструкцию. Соедините детали каркаса с помощью винтов.

Из листового материала толщиной 16 мм вырежьте нижнюю полку и закрепите ее на брусьях

Начинаем с теории

Столяр или слесарь обрабатывает маленькие предметы от 1 сантиметра и крупные, которые достигают в длину 3 метров. Возиться с такими агрегатами «на коленке» неудобно, качество подобного труда вряд ли будет достойным. Поэтому, прежде чем приступать к работе, любой уважающий себя столяр или слесарь подготовит рабочее место.

Конструкционно это стол с полками и ящиками для инструментов. На столе обычно размещают тиски, которые помогают фиксировать предмет для дальнейшей обработки.

По виду слесарный (столярный) стол своими руками можно сделать:

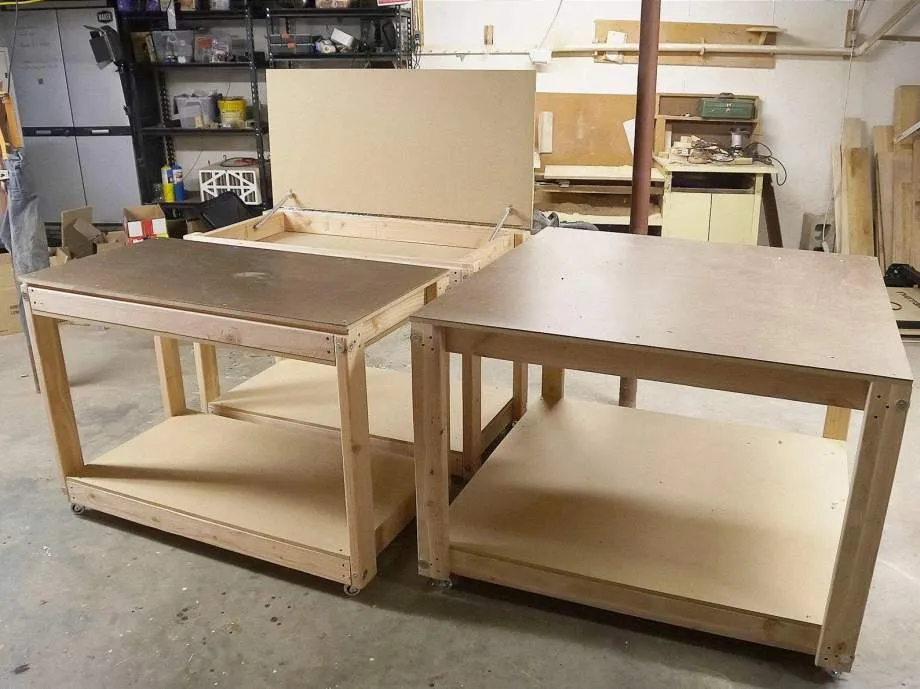

мобильным. Он легко перемещается, не занимает много пространства. Но и для хранения инструментов он не предназначен, рабочая зона небольшая;

Мобильный верстак занимает мало места, но неудобен в эксплуатации

• стационарным. Устанавливают в мастерских, гаражах, специально оборудованных комнатах. Делают из стали или дерева. Не подлежит перемещению, разборке. Много места для хранения инструментов, широкая зона для труда;
• модульным. Собирается из нескольких частей. Делается выше или ниже, уже или шире, короче или длиннее по желанию владельца. Занимает очень много пространства. Неудобен в эксплуатации, по мнению профессионалов.

Из какого материала лучше сделать верстак в гараж своими руками

Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:

• деревянными;
• металлическими;
• комбинированными.

В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.

Преимущества и недостатки деревянного верстака в гараже

Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место

Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

С другой стороны, деревянный стол имеет и множество недостатков:

• не способен выдерживать значительные силовые нагрузки;
• рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
• деревянная станина недолговечна;
• древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
• существует опасность возгорания.

Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки

Полезный совет! Деревянную поверхность обязательно нужно обработать антисептическим средством. Это защитит ее от гниения.

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

Столярный верстак своими руками: как организовать удобное рабочее место

Виды конструкций, их основные элементы и назначение. Технология изготовления верстака своими руками с чертежами и подробным описанием действий.

С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

• компактность с высокой степенью надежности;
• способность выдерживать серьезные механические нагрузки;
• увеличенный вес конструкции, делающий ее более устойчивой;
• большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
• прочность и надежность всех соединений;
• пожаробезопасность;
• долговечность и простота в уходе;
• отсутствие острых углов делает столешницу безопасной;
• рабочая поверхность позволяет устанавливать два комплекта тисков;
• за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
• пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
• металлическая стружка не повреждает поверхность.

Полезный совет! Чтобы предотвратить появление ржавчины, металлическую поверхность необходимо обработать антикоррозийными средствами.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

О чертеже самодельного верстака

Классический стандартный верстак обладает несложным устройством, и сделать для него чертеж под силу даже начинающему мастеру. В поисках вдохновения и полезных идей полезно посетить пару-тройку специализированных сайтов или форумов, где предлагаются разнообразные чертежи верстака из дерева с размерами.

Перед тем, как выбрать окончательный вариант, и приступить к черчению, необходимо принять во внимание следующие факторы:

Какой верстак нужен: стационарный, складной или мобильный. Что будет более удобным: монтаж вдоль стены или отдельно стоящая конструкция.

Разные виды столярных столов

• Особенности помещения (гаража или мастерской) могут повлиять на конфигурацию стола: прямой, угловой, Т-образный.
• Особенности крышки. Она может быть неподвижной, раскладной, откидной, или иметь выдвигающуюся часть, удлиняющую рабочую поверхность.
• Наполнение. Простое рабочее место с тисками или многофункциональная модель с полками, ящиками и держателями для инструментов.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

1. Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию. Самодельный столярный верстак мобильной конструкции
2. Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса. Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения
3. Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями. Составной верстак представляет собой сооружение, которое можно подстроить под любые требования
