Как смастерить столярный верстак своими руками?

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритные детали можно на нем обрабатывать.

Выгода в цене

5

Индивидуальный проект

5

Доступность материалов для изготовления

4

Сложность работы

4

Прочность и долговечность

4

Типичная компоновка верстака:

  1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.
  2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.
  3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).
  4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

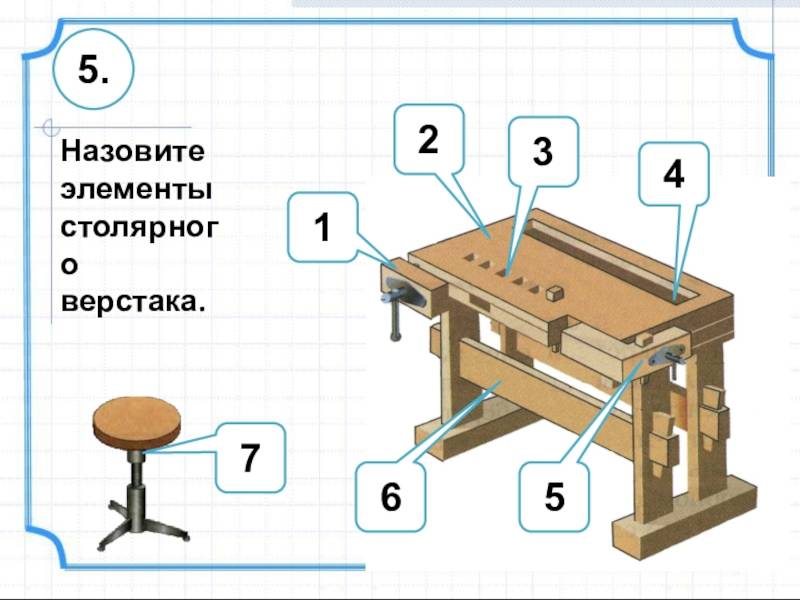

Устройство столярного верстака.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

  1. Мобильные верстаки. Имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию. Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.
  1. Стационарный столярный верстак. Изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения
  1. Станок составного типа. Наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

Верстак составного типа.

В помощь придет чертеж верстака для гаража. Во время проектирования верстака нужно брать в учет некоторые факторы, которые повлияют на окончательную конфигурацию. Необходимо обязательно определить размеры верстака.

В зависимости от того, какие работы будут выполняться, в конфигурации верстака необходимо предусмотреть опоры и струбцины либо винтовые тиски. Также нужно брать в учет, с какой стороны будут располагаться определенные инструменты. Габариты стола должны определяться в зависимости от площади помещения, в котором будет находиться верстак. Зачастую размеры стола делаются такими: длину делают 2,5 м, а ширину — от 90 до 120 см. Данные размеры подходят для многих мастеров и их считают оптимальными.

Мобильные верстаки.

Как сделать верстак столярный своими руками

Перед решением вопроса, как сделать столярный верстак своими руками, необходимо начертить чертеж или создать проект. Подготовить деревянные заготовки требуемых размеров и приобрести качественный инструмент, метизы, фурнитуру. Чтобы смастерить удобный, надежный стол для обработки пиломатериалов, углубленных знаний не потребуется. Деревообработчику нужно следовать этапам работ указанным в разработанном проекте.

Когда известны точные размеры, а инструмент подготовлен, приступают к изготовлению.

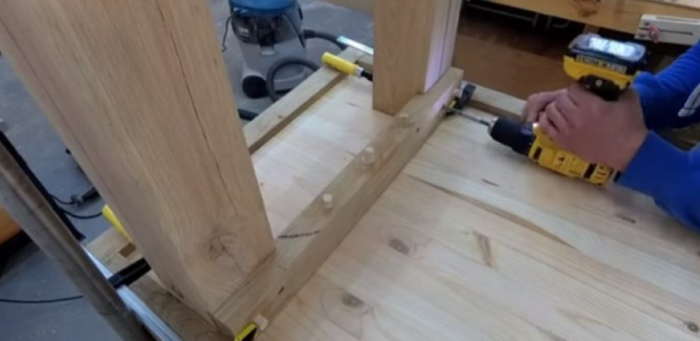

Сначала нужно сделать опорный каркас. Для этого берется толстый брус и распиливается, чтобы получились 4 горизонтальные балки и ножки, 1 распорка, которая будет располагаться поперек, 2 короткие и длинные распорки.

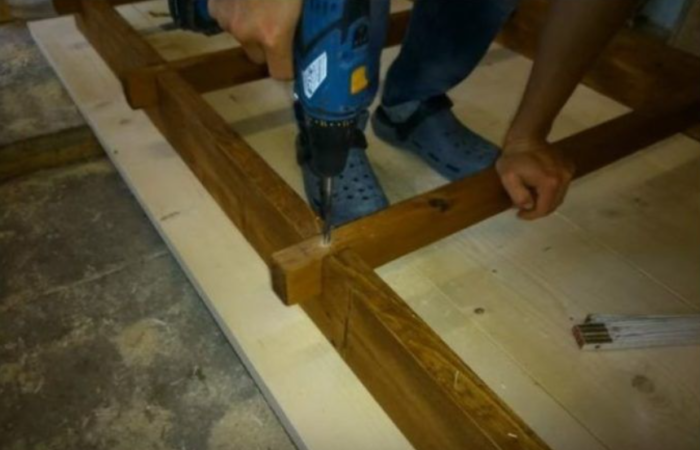

Опорный каркас собирается с использованием метизов и шуруповерта. В некоторых случаях потребуется просверлить отверстия под болты или гайки.

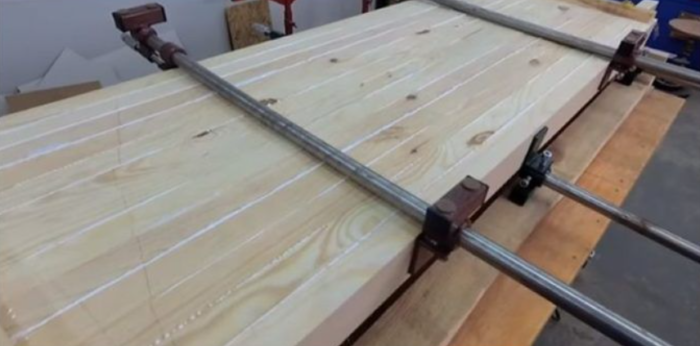

Далее изготавливается крышка. Доски пропитываются клеем и плотно, друг к другу прижимаются.

Создается рама вокруг каркаса. Она необходима, чтобы добиться улучшенной прочности. Доски здесь соединяются скобами и скрепляются на основании рабочего стола.

Далее выполняется монтаж тумбы и рабочего стола. Сквозь крайние части сверлятся отверстия и вкручиваются саморезы. С целью упрочнения каркаса используется клеевая основа. Тумба устанавливается аналогичным способом.

На заключительной стадии верстак столярный обрабатывается наждачной бумагой, чтобы удалить шероховатость и придать изделию законченный вид.

Складной столярный верстак

В определенных ситуациях рациональность играет первостепенную роль, когда место в столярной мастерской, в гараже не позволяет изготавливать большой верстак. Поэтому деревообработчики выбирают компактную модель изделия. Складной столярный верстак, изготовленный своими руками, может обеспечить эффективную, плодотворную работу с продукцией деревообработки. Чтобы собрать конструкцию, нужно:

  • разработать чертеж. Он, естественно будет отличаться от типовых проектов по созданию плотницких столов;
  • подготовить материалы. Здесь деревообработчику удастся сэкономить, потому что для изготовления складного верстака используются тонкостенные профили;
  • купить дрель, ножовку и пр. Помимо обозначенного списка инструментов, потребуется заказать массивные петли, чтобы иметь возможность складывать, раскладывать изделие.

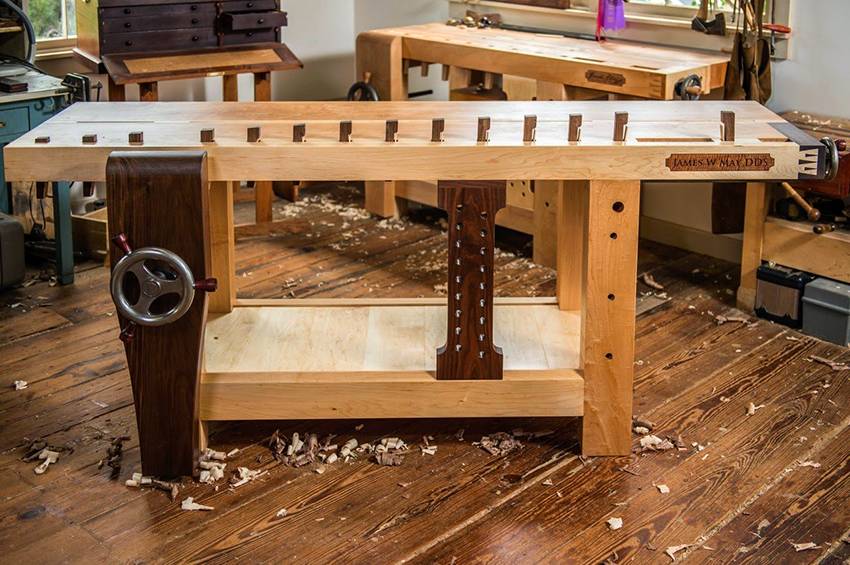

Деревянный столярный верстак

Классический столярный верстак деревянный отличается от аналогичных разработок, изготовленных из металла или фанеры:

  • надежностью;
  • долговечностью;
  • аутентичностью.

Именно на большом деревянном верстаке предпочитают работать профессиональные деревообработчики. Но в собственную мастерскую или гараж можно установить небольшое изделие, сделанное из продукции деревообработки. При создании плотницкого стола следует руководствоваться инструкцией разработанной для изготовления традиционных верстаков. Только размеры в этом случае потребуется уменьшить.

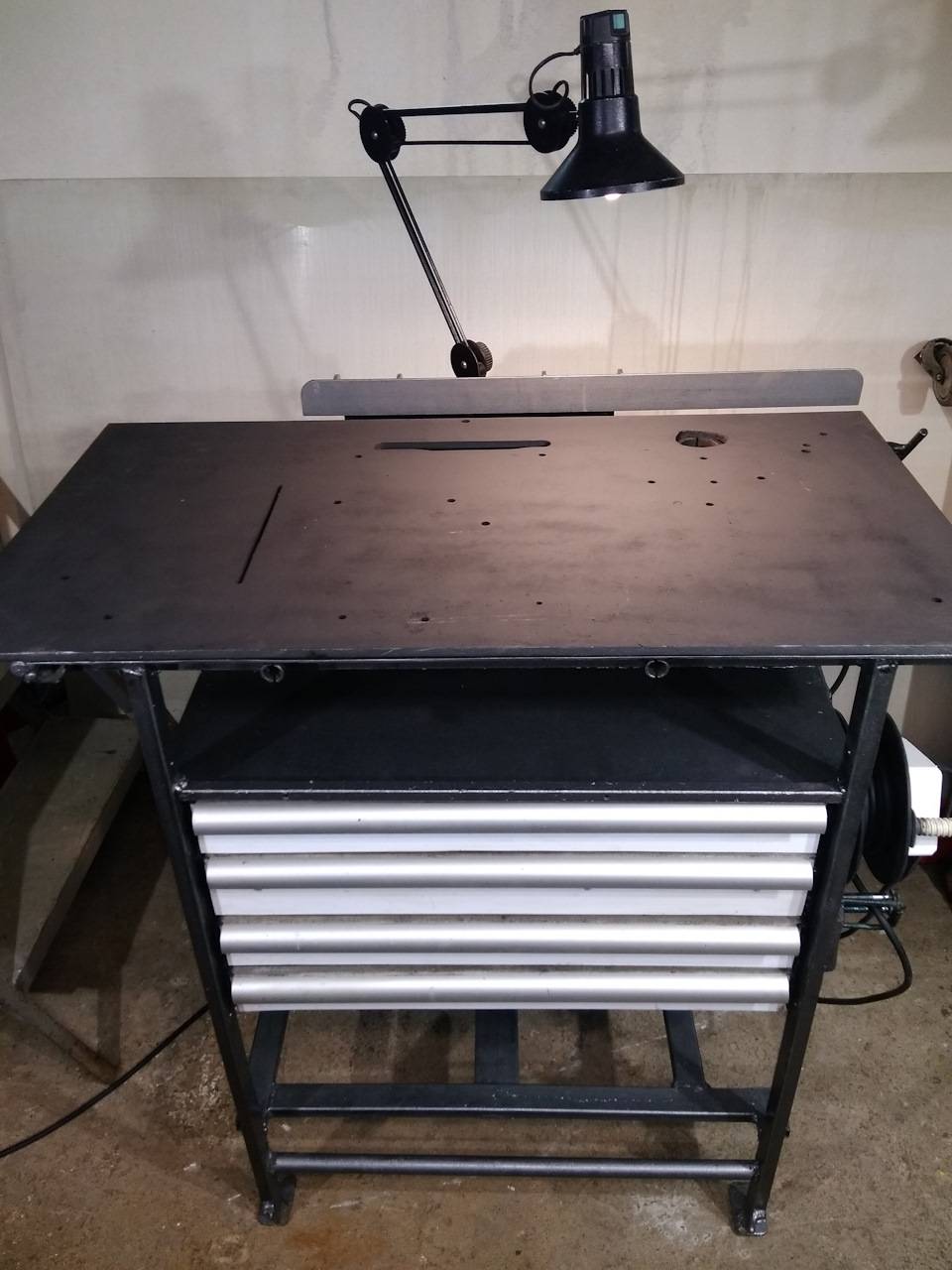

Металлический столярный верстак

Верстак, сделанный с использованием стальных элементов должен отличаться надежностью и удобством. На фото представлены распространенные проекты

Необходимо обратить внимание, что фактически все детали изготовлены из металла, то есть готовая конструкция будет позиционироваться долговечностью. Чтобы собрать простой верстак, потребуется разработать чертеж, купить стальные профили, инструмент. Краткое руководство этапов работ:

Нарезать квадратный профиль в размер, на 6 ножек и опорные заготовки (верхние, нижние).

Используя уголок измерительный и сварочный аппарат соединить поочередно изделия.

Сверху положить стальной лист 2-3 мм и приварить к верхнему основанию.

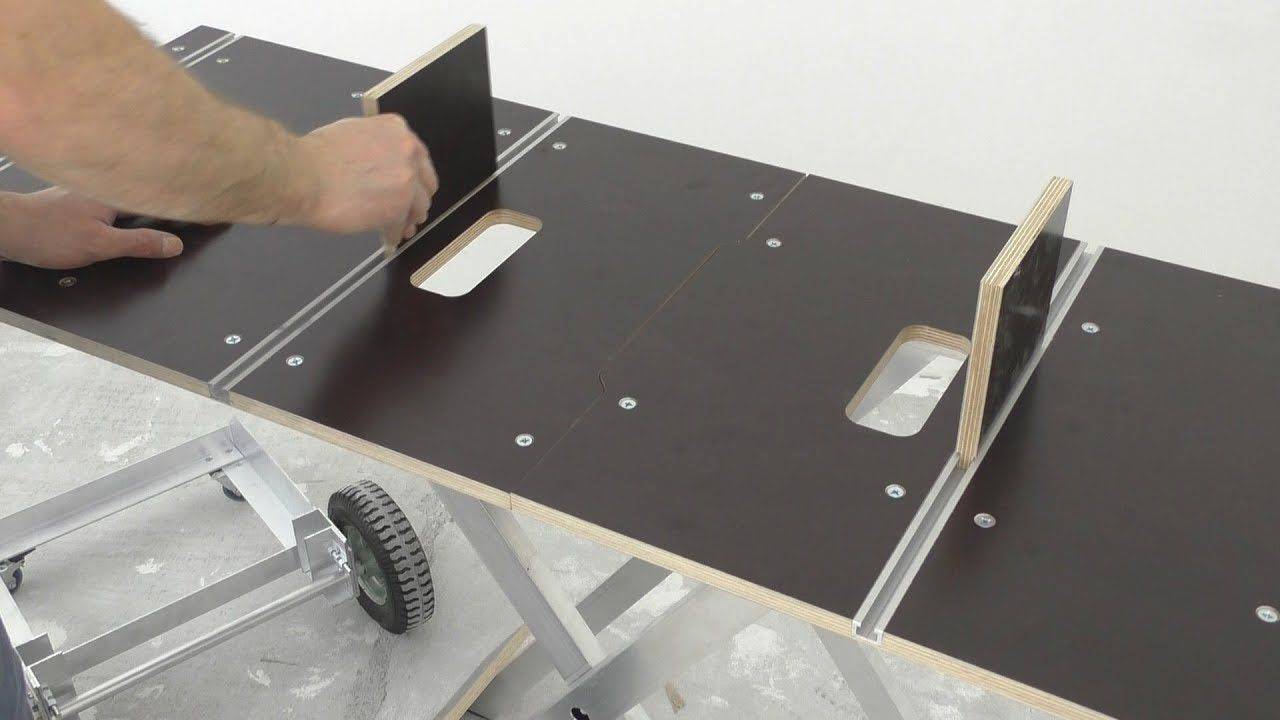

Фанерный столярный верстак

Полностью собрать столярный верстак из фанеры не получится, потому что указанный материал не обладает достаточной толщиной и прочностью. Для изготовления ножек, опорных приспособлений все равно придется использовать: брус, доски либо стальной профиль. Из древесно-слоистой плиты обычно делают столешницу – укладывают лист поверх деревянного основания. Такой рабочий стол получается визуально легким, гладким и вполне надежным.

Главной особенностью столярного верстка считается возможность превосходно обрабатывать деревянные заготовки. Сделать полезное изделие своими руками сможет фактически каждый мужчина при наличии подробного чертежа, материалов и инструментов. Из познавательного видео можно узнать об основных этапах работ.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

  • Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
  • Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
  • На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
  • Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
  • Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
  • Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
  • Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
  • Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
  • Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
  • Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

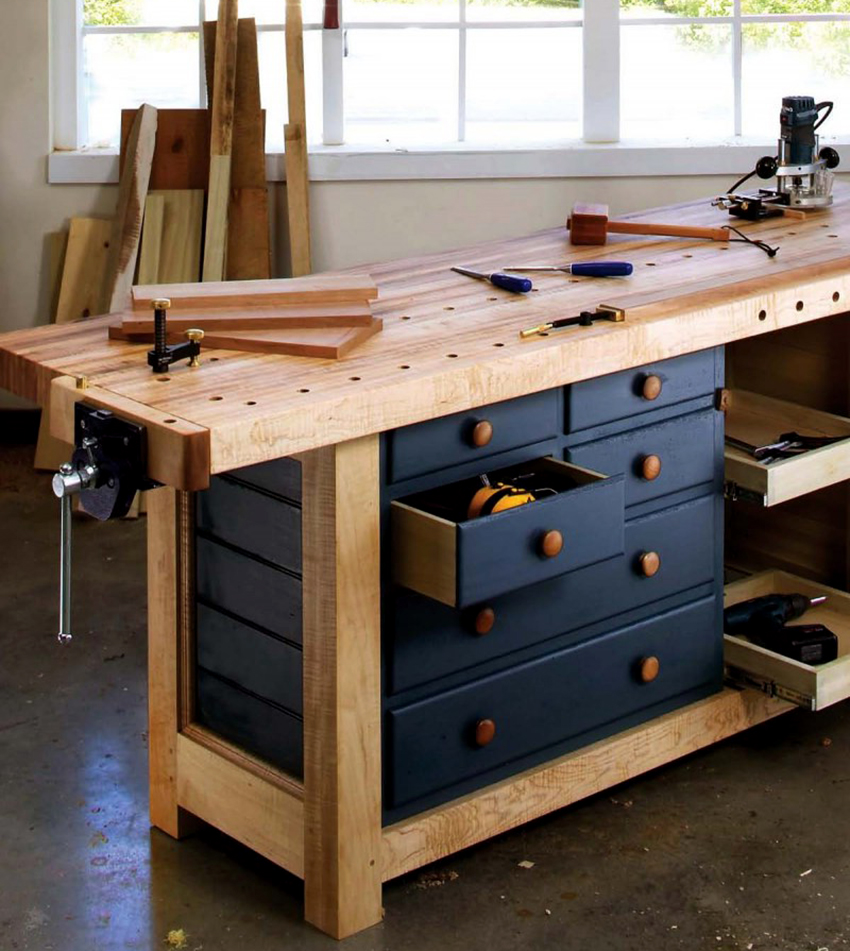

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Пристенный верстак для гаража

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Настенный верстак для гаража и мини верстак-шкаф

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Разновидности

Бывают верстаки ученические, профессиональные, а также класса «Люкс». По конструкции можно выделить бестумбовые, с одной тумбой и двумя. Разнообразие оснащения для выполнения различных видов работ может зависеть от комплектации, цены, производителя.

Кроме того, для удобства пользования и размещения на небольших площадях можно прибрести складной, компактность которого позволит сэкономить полезное пространство в гараже, сарае либо другом подсобном помещении.

Ученические модели предназначены не только для школ или учебных учреждениях с ремесленным уклоном. Купить верстак уже позволили себе многие владельцы загородных участков.

Несмотря на скромное оснащение и упрощенную конструкцию, такая модель вполне подойдет для распила доски или бруса, стыковки древесных деталей, закрепления металлических труб, обработки пластика.

Причем цена ученических станков в 1.5-2 раза меньше, чем у профессиональных. Поэтому, купить такие деревянные верстаки будет по карману практически каждому.

Профессиональные модели разработаны для более точных работ, имеют больший функционал, оснащение и габаритные размеры. Профессиональные деревянные станки изготовлены из твердых пород древесины (бук, береза, дуб).

Они предназначены для плотников, столяров, а также людей схожих профессий, чья специализация обработка древесины.

Относящиеся к классу «Люкс» верстаки доработаны, чтобы максимально облегчить производимые работы. Они имеют на 20-30 см большую столешницу, глубже и выше ящик для инструментов, больше количество отверстий для упоров и больше самих упоров.

Для каких видов работ предназначен верстак?

Функциональность верстака зависит от его оснащенности. Для производств и мастерских часто нужны приспособления, которые позволяют справиться с широким спектром задач, а в гараже можно обойтись верстаком, предназначенным только для конкретных функций.

Вот основные функции, для которых предназначен верстак:

  • разметка;
  • гибка и резка;
  • сверловка;
  • нарезка резьбы;
  • гравировка;
  • рассечение;
  • клепка;
  • полировка, притирка и доводка.

Естественно, чтобы качественно произвести ту или иную операцию, кроме верстка понадобится еще и специфический инструмент. Верстак – это лишь прочная рабочая поверхность и способ организовать хранение многочисленных приспособлений.

Набор слесарных инструментов будет зависеть от задач, которые выполняет мастер, но в 99,9% случаев рабочее место не обходится без слесарных тисков. Этот инструмент крепится на столешнице верстака и предназначается для фиксации различных заготовок и деталей, чтобы с ними можно было удобно работать. Тиски изготавливаются из стали или чугуна, пластины, как правило, делают из стали. В работе слесаря применяются разные виды тисков, но наибольшей популярностью пока пользуются параллельные тиски.

Назначение и конструкция типового столярного верстака

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Вопрос эксперту

Как выбрать материал для верстака?

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок.

К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Типовая схема столярного верстака.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок. В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины.

Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия. На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей.

Что такое самшит

Как смастерить столярный верстак

Как сделать стол из эпоксидной смолы

Пропитка от влаги и гниения

Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины. В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей. Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Основание столярного верстака.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Высушите сырую древесину: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный станок рассчитан на комфортную работу мастера ростом от 170 до 180 см. Для изменения высоты конструкции необходимо поднять или опустить ножки.

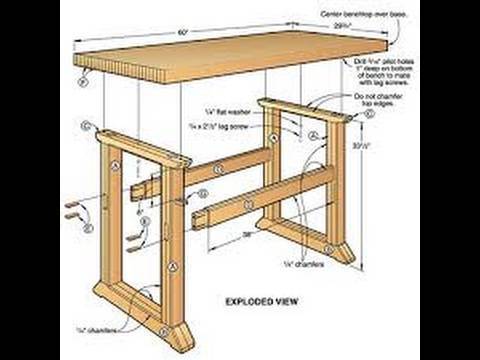

Чертеж столярного верстака (вид спереди).

Чертеж верстака (вид сбоку).

Таблица 1 – перечень деталей каркаса

Имя

Готовые размеры, мм

Материал

Количество

толщина

широкий

длина

К

Деталь ноги

46

70

820

сосна

4

Б

Нижняя прокладка

46

70

сто

сосна

4

С

Верхняя распорка

46

70

680

сосна

4

Д

Кросс программа

46

70

366

сосна

два

Мне

Крышка перекладины

46

70

458

сосна

два

Ф

Продольное удлинение

46

70

1400

сосна

два

ГРАММ

Продольная сторона

46

70

1308

сосна

два

ЧАС

Нижняя полка

шестнадцать

504

1258

ДСП, МДФ

а

Я

Распорка столешницы

пятьдесят

пятьдесят

366

сосна

два

Все элементы основания столярного станка парные, поэтому на доске шириной 150 мм разметьте по две детали одинаковой длины за один раз.

Вырежьте все деревянные заготовки в размер, за исключением проставок — короткие удобнее резать уже выструганными, а длинные нужно потом распиливать «по месту».

Измерьте ширину доски, вычтите толщину диска циркулярной пилы и разделите результат пополам. Установите рассчитанный размер на измерительной шкале и убедитесь, что пильный диск стоит перпендикулярно. Вытяните доски ровно посередине.

Схема резки доски.

Подгоните детали и отшлифуйте их наждачной бумагой средней зернистости.

Подпилите нижние прокладки и отшлифуйте концы. Очистив поверхности от пыли, нанесите клей на маленький наконечник и конец ножки.

Зажмите детали струбциной, сотрите выдавившийся клей и просверлите отверстия зенкером.

Заготовки прикрепите саморезами 6,0х70. Подготовьте остальные ножки конструкции столярной скамьи.

Скошите нижние концы, чтобы уменьшить вероятность раскола древесины при перемещении верстака.

Подготовьте к проклейке стыки ножек с продольными кончиками. Закрепите детали саморезами, установив прямой угол.

Прикрутите все четыре ножки на место.

Положите половинки рамы и длинные стороны на пол, измерьте длину верхних распорок.

Подпилите детали и зафиксируйте клеем и шурупами.

Соберите верхнюю раму столярного верстака на плоской поверхности. Прикрепите планки столярным клеем и шурупами 6,0×80 мм, просверлив для них направляющие отверстия.

Соберите нижнюю обвязку верстака, используя для удобства струбцины и вспомогательные доски.

Установите верхнюю раму на место и выровняйте всю конструкцию. Соедините детали каркаса с помощью винтов.

Из листового материала толщиной 16 мм вырежьте нижнюю полку и закрепите ее на брусьях

НОЖКИ

В данном изделии ножки служат шпонками, уберегающими верстачную доску от коробления. По такому же принципу изготавливаются иконные доски и столешницы. Не имеет значения, каким образом вы будете изготавливать скользящий ласточкин хвост: ручным инструментом или на станках

Важно, чтобы соединение было рабочим. И самое главное: гребень ножки и паз щита не переклеиваются! Соединение собирается на сухую, мы фиксируем его нагелем посередине. Направление волокон ножки и щита разнонаправленное, конкурирующее

И если мы склеим эти два элемента, то щиту некуда будет расширяться летом и сужаться зимой — его либо разорвёт, либо изогнёт дугой или винтом. Дереву всегда нужно оставлять возможность дышать

Направление волокон ножки и щита разнонаправленное, конкурирующее. И если мы склеим эти два элемента, то щиту некуда будет расширяться летом и сужаться зимой — его либо разорвёт, либо изогнёт дугой или винтом. Дереву всегда нужно оставлять возможность дышать.

Нагель посередине фиксирует элементы и позволяет дышать щиту равномерно в обе стороны от центра. Сохраняется геометрия, что для рабочего инструмента приоритетно, и внешний вид.

Инструменты

Какой набор инструментов будет необходим мастеру:

  • металлический уголок;
  • саморезы по металлу;
  • анкерные болты;
  • шурупы;
  • рулетка;
  • дрель;
  • пила;
  • наждак;
  • болгарка;
  • ручная ножовка;
  • молоток;
  • набор отверток;
  • столярный клей;
  • краска.

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака, и какой конструкции он будет.

Справка: крайне важно в самом начале определиться с высотой верстака. Опытному мастеру под силу будет сделать устройство с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.

Верстак своими руками: как подбирать необходимые материалы

Купите хорошие материалы для верстака, если вы хотите получить профессиональный результат. Мы рекомендуем покупать 4×4 доски для каркаса и 2×6 доски для укрепления. Убедитесь, что доски находятся в отличном состоянии

Обратите внимание на возможные недостатки, такие как:

  • неровности;
  • гниль;
  • трещины;
  • сколы.

Определите объем необходимых материалов, с самого начала, иначе вы  потратите деньги и время.

Отмеряйте пиломатериалы несколько раз, прежде чем распилить, в противном случае они не подойдут друг другу при сборке каркаса. Используйте уровень с отвесом по бокам скамьи, для того, чтобы убедиться, что вы получите скамейку с симметричными сторонами.

Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Любой столяр не может обойтись в работе без столярного верстака

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

  • сборку деревянных конструкций;
  • изготовление деталей из древесины;
  • обработку заготовок лакирующими составами и другими средствами.

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева

Обратите внимание!Столярный верстак в традиционном исполнении предназначен для работы с пиломатериалами, длина которых не превышает 3-3,5 м. Для работы с более длинными заготовками придется воспользоваться верстаком плотника

Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

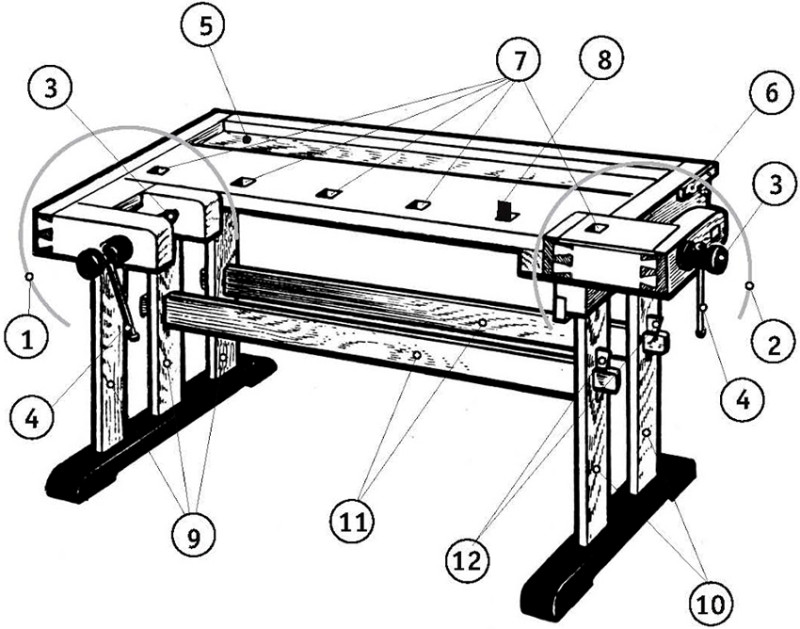

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.

Обязательные составляющие самого простого верстака – это столешница и несущая рама

Изготовление верстака из фанеры

Для изготовления такого самодельного верстака, потребуется:

  • правило, длиной 2 м;
  • электропила в виде диска;
  • зубчатый шпатель 2х2 мм;
  • клей «Момент», предназначенный для склеивания фанеры;
  • фанерная полоска 1,22х0,3 м;
  • лист фанеры, толщиной 1,8 см.
  • струбцины.

Инструменты для изготовления верстака

Данный верстак будет представлять собой конструкцию, изготовленную из нескольких фанерных листов.

Размеры столешницы должны составлять 1,5х0,6 м, а толщина крышки достигать 7,2 см.

Фанера относится к довольно дорогим стройматериалам, поэтому один фанерный лист может обойтись примерно в 1 тысячу рублей без учета доставки.

В целях экономии можно использовать только один лист фанеры.

В первую очередь необходимо сделать заготовки для столешницы рабочего стола. Для этого один лист фанеры нужно разделить на несколько равных частей, размерами 1,52х0,61 м.

Затем, проверив плоскость листов, потребуется сложить их друг к другу таким образом, чтобы выпуклой стороной они были внутрь.

После этого части необходимо склеить между собой. Клей наносится обычной кистью на одну поверхность какой-либо фанеры быстро, за считанные минуты.

Это довольно сложный процесс.

Вместо клея «Момент» можно использовать ПВА, предназначенный для мебели. Клей обязательно должен быть высокого качества.

Верстак из фанеры

А также необходимо заранее позаботиться о том, чтобы под рукой были струбцины и доски, которыми можно будет прижать склеивающиеся части фанеры.

При затягивании струбцин нужно держать плоскость фанерных листов под контролем. В этом поможет такой инструмент, как правило. Столешницу верстака не получится зажать струбцинами, поэтому ее можно не нагружать дополнительно.

Несколько листов фанеры лучше склеивать между собой на гладкой поверхности. После нанесения клея, склеенные части придавливают сверху тяжелым грузилом.

В доме может и не найтись ровная поверхность для изготовления данной конструкции, однако струбцин будет вполне достаточно, чтобы придавленные грузом листы, крепко склеились.

Необходимо дождаться, когда просохнет клей, убрать струбцины и перейти к следующему шагу.

Рабочая поверхность верстака должна иметь размер 1,5х0,6 м.

Важно, чтобы самодельный верстак обладал правильной геометрической формой

План сборки верстака простой конструкции

Для этого можно ориентироваться по уголку фанеры. Из фанерных полосок, шириной около 15 см, нужно изготовить периметр для верстака. Получившиеся полоски распределяют по периметру столешницы.

Опоры рабочего стола изготавливаются из бруса размером 4х6 см.

Ножки верстака создают подобие нескольких склеенных деталей и одного брусочка.

Высота конструкции должна быть пропорциональна росту мастера, чтобы за верстаком было комфортно работать.

При помощи клея производится сборка ножек.

Самодельный верстак будет устойчивым, если при его сооружении точно соблюдались замеры.

Ножки приспособления прикрепляются к столешнице верстака посредством саморезов, размеры, которых должны составлять 8х120 мм.

На крышке рабочего стола потребуется просверлить углубления для фиксации различных изделий при обработке.

План сборки верстака с полками для хранения

Таким образом, изготовление самодельного верстака проходит в следующие этапы:

  • Склеивание нескольких фанерных листов размером 1,52х0,61 м.
  • Для эффективности, склеивающиеся части фанеры, необходимо придавливать сверху грузом.
  • Можно использовать как столярный клей «Момент», так и ПВХ, но высокого качества.
  • Для придания верстаку правильной геометрии необходимо взять в качестве ориентира небольшие фанерные пластины размером 15 см. Они распределяются по периметру крышки рабочего стола.
  • Ножки верстака представляют собой некую склеенную конструкцию, состоящую из нескольких деталей и одного брусочка. Они прикрепляются к крышке приспособления при помощи саморезов (8х120 мм).
  • Просверлить на столешнице верстака углубления, которые в дальнейшем понадобятся для фиксации заготовок во время обработки.
  • Соорудить под крышкой верстака ящички, полочки или шкафчики, в которых будет храниться оборудование.

Существует множество разновидностей верстаков для дома. Каждый тип конструкции обладает определенными характеристиками и особенностями.

Для защиты приспособления от различных повреждений во время рабочего процесса, крышку верстака обивают специальным материалом. При необходимости рабочее место оснащают тисками.

Деревянные тиски для верстака

Приспособление заметно облегчает рабочий процесс, делает его удобным и комфортным.

Сделать верстак своими руками довольно просто. Нужно лишь следовать инструкции и понимать, для каких целей он изготавливается.

Инструкция, как сделать верстак своими руками

  1. Заранее проводят замеры помещения в гараже или мастерской, чтобы определить комфортные габариты будущего строения.
  2. На чертеже отображают размеры, особенности конструкции, расположение всего инструментария, осветительных приборов, розеток.
  3. Первым монтируют каркас (после проведения предварительной обработки и шлифовки поверхностей).
  4. Для крепления используют саморезы и металлические уголки.
  5. Следующий этап работы – это изготовление столешниц. Желательно строить столешницу в виде цельной пластины, поверхность которой надежно защищена от действия химических веществ, составом, лакокрасочных изделий и возможного возгорания (от искр при резке металла или сварке).

После сборки остова приступают к внутреннему оформлению: монтируют полки, выдвижные ящики, крючки, внутренние осветительные приборы. На наружной поверхности устанавливают инструменты и струбцины для фиксации деталей, старой мебели, автомобильных запчастей.

Виды верстаков

Выделяют столярные и слесарные верстаки. Первыми пользуются для работы с деревом, вторые предназначены для металлов и других сложных материалов. Есть варианты деления и по другим признакам, например, на одноместные и многоместные, но они не такие важные.

Далее рассматриваться будет изготовление уличного верстака. Его специфика в том, что он должен размещаться не в мастерской, а прямо на свежем воздухе – например, на участке. Часто такие верстаки ставят на колёса, чтобы можно было в непогоду закатывать их в сухое место, либо делают откидную столешницу. В примерах будет разбираться создание одноместного столярного верстака.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
