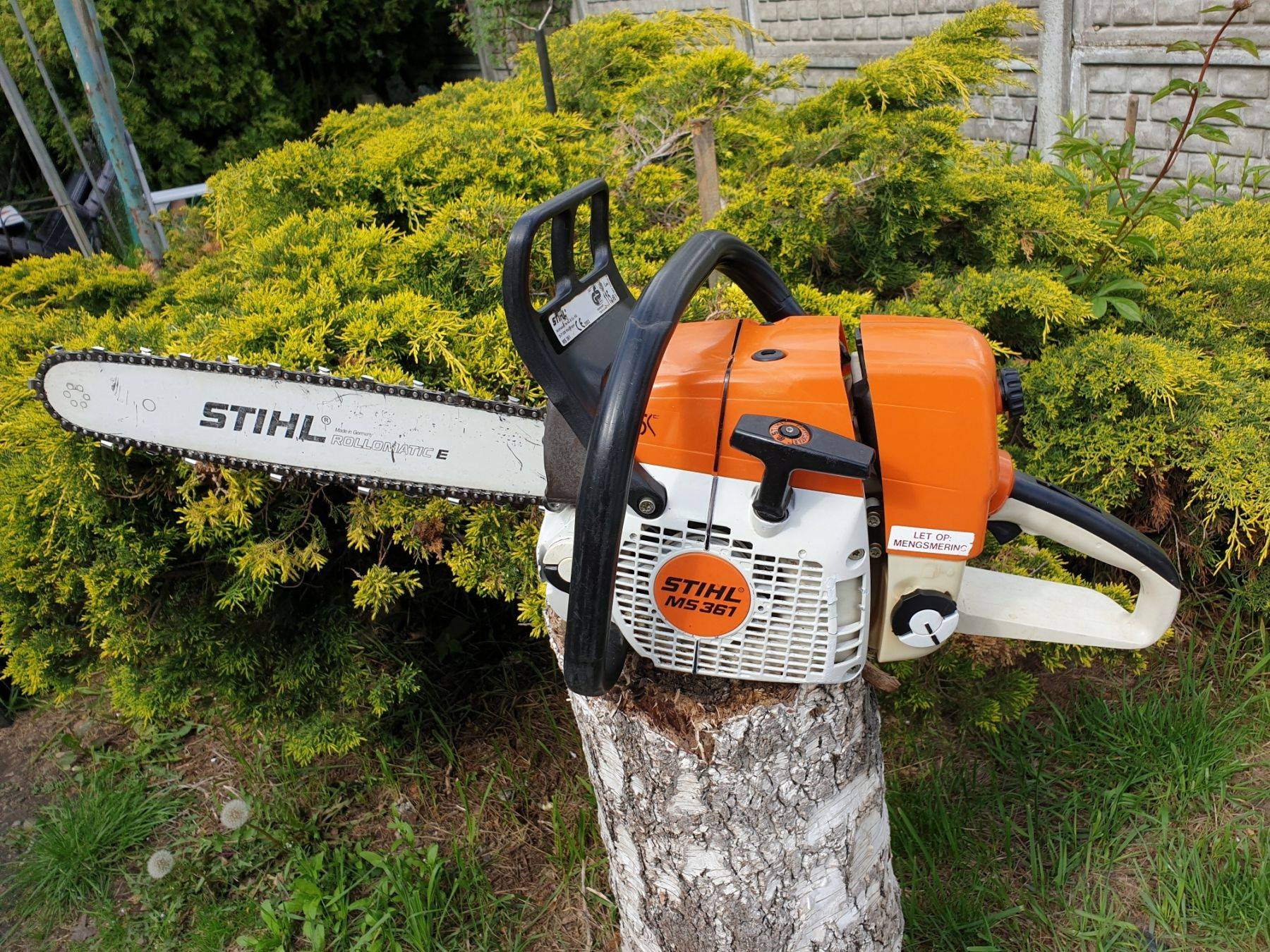

361 Штиль, характеристики, регулировка карбюратора и обзор бензопилы

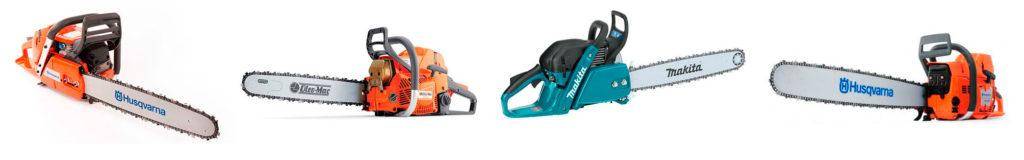

Конкуренты

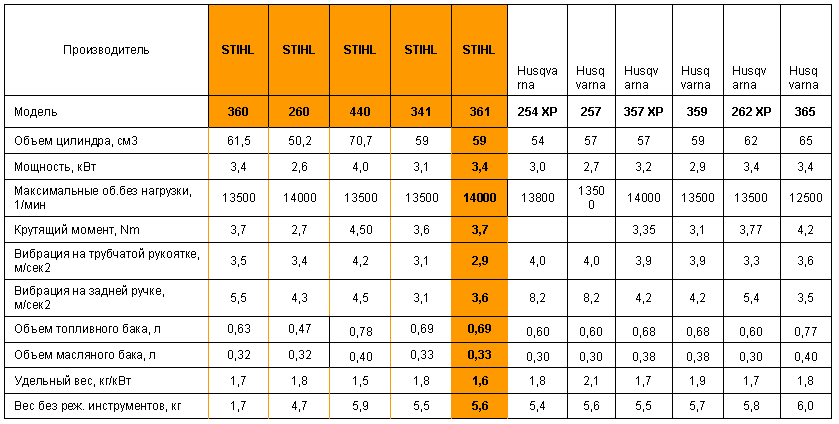

Немецкому бренду дышат в затылок другие производители, в арсенале которых есть весьма достойные альтернативные модели. Шведский прямой оппонент — Husqvarna 365-18. Даже цены их похожи, ну а надёжность — предмет споров не одного поколения лесорубов. Помимо суровых северян достойную альтернативу предлагают знойные итальянцы: Oleo-Mac GS 650-18, хоть и будет потяжелее, но не хуже других справится с различными задачами. Борьба становится ещё напряжённей, если учесть, что из сразу две пилы из Японии имеют схожие характеристики и предназначение: Makita EA6100P45E и ECHO CS-620SX-18. Выбрать какую-то одну пилу — значит отказать всем остальным в надёжности. Сделать это каждый должен самостоятельно.

Неисправности двигателя

рмнт.ру

09.02.17

Однако регулировке может предшествовать ремонт самого карбюратора, когда он не может выполнить свою функцию топливного смесителя.

Читайте:

Если топливо по каким-либо причинам не поступает в двигатель, нужно проверить состояние узла подачи топлива. Зачастую причиной бывает подача некачественного бензина, в результате забиваются топливные ходы.

Если смесь горючего простояла длительное время, присадки разрушились, смесь может забить осадком ходы, решетку. В этом случае требуется длительная промывка, которую делают с помощью растворителей в сервисной мастерской.

Сейчас читают: Как Снять Ведущую Звездочку На Бензопиле Хускварна

Если устранение неисправности проводят своими руками, необходимо освободить место и разложить мелкие детали. Потребуется инструмент:

• кисточка;
• отвёртка для головок с резьбой крестом;
• торцовый ключ или головка М6;
• чистый бензин.

Освободившийся карбюратор промыть в бензине, продуть воздухом, прочистить решётку, сделав впрыск тонкой иглой.

Собирая в обратном порядке узел, следует убедиться, что пружинка под рычагом иглы поставлена на место. Если её забыть, топливо не отсекается, свеча сырая и не даёт искры.

Бывает, на пиле Штиль клавиша газа слегка клинит. В этом случае необходимо очистить от налёта дроссель. Нужно после очистки защитить заслонку лужением.

Читайте:

• движок не заводится;
• заводится, но глохнет;
• работает нестабильно;
• не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного мотора смотрите тут).

Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят — есть искра или ее нет.

Однако регулировке может предшествовать ремонт самого карбюратора, когда он не может выполнить свою

Собирая в обратном порядке узел, следует убедиться, что пружинка под рычагом иглы поставлена на место. много людей просили сделать видео регулировка карбюратора бензопилы урал. Когда необходима регулировка карбюратора карбюратора бензопилы? Видео -ролики о. Если её забыть, топливо не отсекается, свеча сырая и не даёт искры.

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

• двигатель заводится с натугой и практически мгновенно глохнет;
• расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
• сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
• неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
• значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр — для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка — необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать — пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L — регулировка низких оборотов (отвечает за качество топлива);
• H — регулировка высоких оборотов (отвечает за количество топлива);
• T — регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Устройство

можно представить в таком виде:

1. Кожух.
2. Направляющая шина.
3. Пильная цепь и ее натяжитель.
4. Регулировочный винт.
5. Амортизаторы.
6. Топливный бак.
7. Карбюратор.
8. Декомпрессионный клапан.
9. Уловитель цепи с тормозом.
10. Звездочка.
11. Рычаги переключения и подачи топлива.
12. Глушитель шума.
13. Упорный механизм.
14. Защитное устройство для рук.

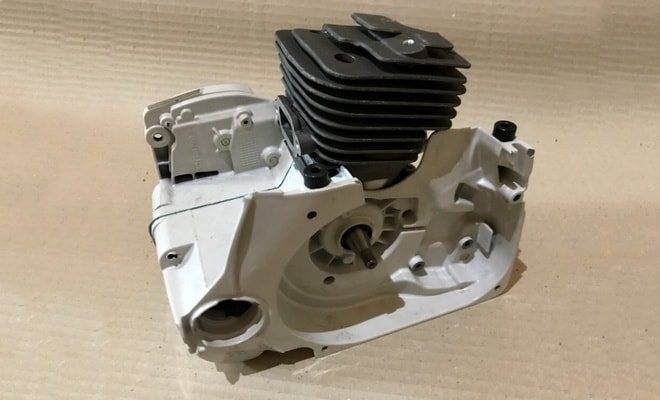

Инструменты серии MS оборудованы 1-цилиндровым 2-тактным двигателем внутреннего сгорания, который соединен через редуктор с пильной цепью. Запуск мотора осуществляется по технологии ErgoStart, которая по сравнению с традиционными пусковыми устройствами уменьшает усилие наполовину, скорость запуска увеличивается на 2/3. Спиральная пружина между катушкой пускового тросика и коленчатым валом компенсирует пиковые усилия, при этом толчков почти не ощущается.

При экстремально низкой температуре запустить двигатель удастся с помощью эффективной системы подогрева карбюратора. Система M-Tronic облегчает старт мотора путем установки 2 оптимальных режимов — «Зажигание» и «Количество топлива».

Замкнутая цепь перемещается по направляющей шине и имеет режущие зубья. Фирма Stihl считается единственным производителем, который самостоятельно изготавливает все элементы пильной гарнитуры.

Декомпрессионный клапан при старте двигателя выпускает часть сжатого топлива, требуемое тяговое усилие снижается, система пуска меньше изнашивается. Механизм служит для плавной остановки мотора и работы без рывков и ударов.

Бензопилы Штиль-361 укомплектованы регулируемым масляным насосом, который позволяет снизить расход смазочной жидкости для цепи. Материал попадает на цепь только в период эксплуатации.

В глушителе расположена искрозащитная решетка для безопасности работы.

Компенсатор карбюратора — регулирующий орган, обеспечивающий постоянство мощности, качество выхлопа и расход горючего вне зависимости от степени загрязненности воздушного фильтра.

В бензопилах разработаны цепной тормоз QuickStop для автоматической остановки устройства во время опасности обратной отдачи, удара или затягивания в распил и антивибрационная система.

Технология четырех перепускных каналов повышает КПД двигателя и снижает расход топлива.

Производитель рекомендует применять специальные виды масла для смазки цепи. Отлично подходит биологический, быстро разлагающийся материал марки Stihl BioPlus.

В качестве топлива выбирают марочный бензин с минимальным октановым числом 90 ROZ.

Бензопила Штиль 250: настройка карбюратора

Следует первым делом провести предварительное обслуживание бензопилы, в процесс входит:

• чистка воздушного фильтра;
• чистка карбюратора;
• промывка двигателя от грязи и пыли;
• настройка цепи;
• замена или чистка свечи;
• регулировка холостого хода.

Хорошо прогреваем мотор, чтобы работа двигателя была стабильной и карбюратор набрал нужные обороты. Далее регулировка бензопилы Штиль 250 проводиться следующими этапами:

1. Найдите винты « H » и « L », предварительно заглушив бензопилу. Заверните их до упора и выверните на 1 оборот.
2. Завести бензопилу и дать ей поработать на холостых 5-10 минут.
3. Добейтесь максимальных оборотов (14 000 об/мин.) , выжав газ и отрегулировав винт « H ».
4. Н айдите болт « LA » и настройте им холостой ход так, чтобы цепь пилы немного крутилась. После этого ослабьте винт на ¼ оборота.
5. В случае, если Штиль 250 глохнет или обороты не устойчивы, придется откручивать винт « L ». В это время обороты должны увеличиваться .
6. Последний этап — достижение оптимального холостого хода, бензопила должна работать на отметке 2 600 об/мин.
7. Карбюратор бензопилы Штиль 250 настроен!

Обратите внимание, что вышеописанная процедура может не помочь в виду наличию подсоса воздуха. Зачастую он заметен в прокладке между карбюратором, на сальниках коленвала или ускорительном насосе. Обращайте внимание на рабочую обстановку, в зависимости от температурных условий пила может работать по разному

Обращайте внимание на рабочую обстановку, в зависимости от температурных условий пила может работать по разному. Если вовремя проводить настройку, результатом будет долгая эксплуатация бензопилы Stihl, уменьшенное потребление масла и топлива

Если вовремя проводить настройку, результатом будет долгая эксплуатация бензопилы Stihl, уменьшенное потребление масла и топлива.

Видео

Источник



Как настроить карбюратор на бензопиле Carver

Регулировка скорости холостого хода с помощью винта Т всегда является отдельным. Если двигатель бензопилы Carver останавливается на холостом ходу, это может быть связано с:

• низкая производительность свечи зажигания;
• потеря сжатия вследствие критического износа поршневой системы;
• бедное топливо;
• плохая производительность карбюратора, не связанная с регулированием;
• парафиновые забиты фильтры в баке и карбюраторе.

По тем же причинам двигатель бензопилы «Carver» может плохо работать не только на холостом ходу, но вообще не тянет, не развивает скорость, останавливается при нажатии дроссельной заслонки и т. Д Поэтому сначала нужно попробовать справиться с этим причины. И последнее, если проблемы не решены, вы можете попытаться увеличить скорость холостого хода, повернув винт T по часовой стрелке.

• Если двигатель вообще не работает в режиме холостого хода именно из-за перекосов, винт Т затягивается на 1/2 или 3/4 оборота и двигатель запускается.
• Затем отрегулируйте на слух при работе двигателя, соблюдая все меры безопасности. (При сильном увеличении скорости цепь бензопилы может начать вращаться, и это опасно).
• Если цепь крутится на холостом ходу, винт Т откручивается назад в положение, когда двигатель на холостом ходу работает уверенно и не задерживается, а цепь не крутится.

READ С Какой Стороны Пилить Плитку

Затем они проверяют работу двигателя бензопилы во всех режимах. Если она работает стабильно на холостом ходу, но останавливается при нажатии газа, это верный признак недостатка подачи топлива в камеру сгорания. При правильной работе всех систем, чистых фильтров и насадок причиной является, скорее всего, нарушение регулирования винта L.

• Также лучше настроить его на работающем теплом двигателе бензопилы «Carver», скрутив его на 1/4 оборота и пытаясь подать газ.
• Если подача топлива слишком велика, двигатель будет работать при полном керосине, когда дроссель находится в положении. Это означает, что винт L слишком сильно закручен и его нужно открутить назад на 1/4 шаги, пытаясь подать газ.

Если после регулировки винта L двигатель Carver не подает необходимую для работы мощность, вы можете тщательно попытаться увеличить максимальную скорость, регулируя винт H.

Он также регулируется при работе двигателя, но когда газ находится в полном положении

Очень осторожно, 1/5, 1/6 оборота, вкрутите винт и слушайте двигатель

Увеличение скорости потолка может немного продлить жизнь старой бензопилы с изношенным поршнем. Слабое сжатие компенсируется большим потоком смеси с максимальной скоростью.

Профессиональная настройка винта Н осуществляется с помощью тахометра для определения скорости потолка и осциллографа для контроля частоты вспышек на свече. Краткость предварительно проверяется.

После регулировки винта Н может произойти смена работы в других режимах. Поэтому нужно будет проверить работу во всех режимах и, если необходимо, еще раз немного отрегулировать регулирования с помощью винтов L и T.

Это не всегда стоит делать по следующим причинам:

• При сильном повороте острый конец винта может уничтожить рыхлый порошковый бронзовый струю на дешевых бензопилах, и это поломка.
• 1,45-1,5 обороты с конца могут не соответствовать старому положению винтов, в котором бензопила до последнего времени работал, и реальным заводским настройкам.

Поэтому подстраиваться нужно исходя из положения, как это было не более 1/4 оборота за один раз

Важно помнить, насколько и в каком направлении было изменено положение винта

Если вам все-таки нужно закрутить винт до конца, посчитайте количество оборотов от положения, как это было, это даст возможность вернуть настройки к предыдущему положение. Вам нужно приложить усилия до конца без усилий.

Общие принципы самоналадки карбюратора бензопилы представлены следующим образом:

Устройство карбюратора Штиль 180

Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.

Топливный насос

Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.

Распределительная камера

В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.

Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.

Воздушная заслонка

Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.

Бензопила Stihl MS 361 инструкция

Инструкция обязательно присутствует в комплектации и содержит следующую информацию:

1. Устройство бензопилы “Штиль” МС 361 (есть схемы и описания);
2. Технические характеристики пилы бензиновой МС 361.
3. Требования безопасности.
4. Подготовка бензопилы “Штиль” к эксплуатации.

Предлагаем ознакомиться с устройством бензопилы “Штиль” 361, которое показано на схеме «Бензопила Штиль ms 361 запчасти деталировка».

Бензопила «Штиль» 361: устройство

Подготовка к работе

Предлагаем ознакомиться с алгоритмом действий, который поможет правильно подготовить бензиновый агрегат к работе, обеспечив ему длительный моторесурс и бесперебойную работу:

• сборка пилы строго по инструкции;
• присоединение к агрегату пильной гарнитуры, надежное закрепление шины 4-мя болтами;
• натяжение цепи;
• приготовление смеси: бензин АИ-92 и моторное масло Stihl для двухтактных моторов в соотношении 50/1;
• заполнение рабочими жидкостями топливного и масляного баков;
• контроль натяжения болтовых соединений;
• агрегат заводится (по инструкции);
• проводится регулировка оборотов на холостом ходу;
• проверка смазки на цепь.

Обкаточный период

Бензокоса Stihl отличается высоким качеством всех составляющих и не нуждается в длительной специализированной обкатке. Для пил “Штиль” обкаткой считается:

• работа в щадящем режиме (50% мощности) пока не выпалится 5-8 полных баков топливной смеси;
• цикличность работы первого часа эксплуатации: 2 мин. — работа, 10 сек. — холостые обороты, небольшой перерыв.
• Работа пилы на холостом ходу более 15 секунд недопустима — на свече появляется нагар, влияющий на работоспособность бензинового устройства.

Этапы техобслуживания

Обслуживание перед эксплуатацией бензопилы “Штиль” МС 361:

• контроль состояния гарнитуры;
• натяжка цепи;
• затяжка болтов;
• заполнение топливного и масляного баков соответствующими жидкостями;
• проверяется работоспособность цепной смазки;
• проверяется работа пилы на холостых оборотах.
• Обслуживание после проведения распиловочных работ:
• ослабляется цепь;
• производится чистка корпуса;
• чистка фильтра;
• чистка воздухозаборника;
• проверка состояния пильной гарнитуры (если цепь затупилась — затачивается, при повреждении шины производится ее замена).

Плановое обслуживание проводится для устранения мелких неисправностей, проведения регулировочных работ, замены вышедших из годности элементов бензопилы Stihl.

Неисправности бензопилы Stihl 361

Перечислим основные поломки этого бензинового агрегата.

Бензопила не развивает нужные обороты:

• карбюратор загрязнен и требует очистки;
• требуется чистка или замена свечи (каждые 100 часов).
• Мотопила не запускается:
• в баке нет топлива;
• качества смеси очень низкое;
• свеча не дает контакт;
• высоковольтный провод оборван;
• насос не качает горючее;
• залита смесью свеча зажигания;
• нагар на свече;
• свеча сгорела;
• проблемы с магнето;
• карбюратор неправильно функционирует;
• тросик не работает.

Бензопила Stihl MS 361: устройство и технические характеристики

Бензопила Stihl MS 361 – это достаточно мощный профессиональный инструмент, который зачастую эксплуатируется профессиональными вальщиками и работниками коммунальных служб. Благодаря высокой производительности и отличному качеству сборки, эта модель считается одной из наиболее надежных бензопил, представленных на современном рынке.

Устройство бензопилы Штиль 361

Высокую популярность среди покупателей бензопила Stihl 361 завоевала благодаря наличию множества опций и полезных конструктивных решений. Они существенно увеличивают сроки эксплуатации пилы и повышают комфорт при ее использовании. Среди дополнений бензопилы Штиль 361 выделяется:

• Эффективная система подогрева карбюратора – существенно помогает запустить бензопилу Stihl MS 361 при экстремально низкой температуре. Благодаря наличию этой опции, оледенение двигателя и других узлов бензопилы полностью исключено;
• Долговечный декомпрессионный клапан – предназначен для облегчения запуска мотора, его плавной остановки и исключения рывков и ударов;
• Фирменный масляный насос с возможностью регулировки – наличие этого элемента позволяет экономно расходовать масло для смазки цепи. При этом смазочный материал попадает на цепь бензопилы Штиль 361 только в процессе работы с инструментом. Настраивать объемы подаваемого масла можно в зависимости от состояния и структуры древесины;
• Решетка для защиты от искр – благодаря наличию этой детали в глушителях некоторых бензопил Stihl MS 361, кожа и глаза оператора полностью защищены от ожогов;
• Продуманная система гашения вибраций от двигателя – эта опция полностью исключает колебания механизмов бензопилы Штиль 361;
• Качественный инерционный тормоз – в полной мере предотвращает повреждения оператора при ударе или обрыве пильной цепи. Благодаря наличию этого механизма в ситуации, когда бензопила не глушиться, риск травмы сводится к минимуму;
• Валовая планка – гарантирует абсолютную безопасность оператора в процессе валки крупных деревьев;
• Наличие свободного доступа к натяжителю цепи – благодаря этой особенности, отрегулировать уровень натяжения пильного элемента можно без снятия защитного кожуха;
• Байонетный затвор крышки в топливном бачке – предотвращает произвольное откручивание крышки бака в процессе эксплуатации бензопилы;
• Прочный пластиковый корпус – выдерживает падение бензопилы с небольшой высоты и достаточно сильные механические удары.

Немаловажным и не менее полезным дополнением является наличие в конструкции бензопилы Stihl MS 361 обогреваемых рукояток. Эта и другие опции заметно выделяют бензопилу на фоне остальных профессиональных инструментов.

Технические характеристики бензопилы Stihl MS 361

Отличные характеристики бензопилы Штиль 361 делают ее одним из признанных лидеров на мировом рынке. Благодаря мощному мотору, вместительному бачку для топливной смеси и возможности использовать для работы длинные шины, бензопила Stihl MS 361 способна удовлетворить любые требования. Технические характеристики бензопилы включают:

• Объем цилиндра – 59 см 3 ;
• Мощность мотора – 4,6 л. с./3,4 кВт;
• Объем бачка для топливной смеси – 685 мл;
• Объем бачка для смазочного материала – 325 мл;
• Максимальная длина используемой шины – 63 см;
• Шаг пильной цепи – 3/8 “;
• Вес в собранном виде – 6,0 кг.

Хорошие характеристики и качественные запчасти позволяют использовать бензопилу Штиль 361 практически в любых условиях. При этом производительность пилы, качество распила и объемы потребляемого топлива не меняются.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Регулировка бензопилы Хускварна

В период обкатки бензопилы Хускварна 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.
