Почему переливает карбюратор Штиль 180 и несколько характерных неисправностей
После того как мы рассмотрели устройство карбюратора определить причину, по которой топливо попадает в камеру сгорания в большем объеме не составит труда. Происходит это из-за износа прокладки между крышкой компенсатора и корпусом карбюратора. Вы спросите, как это может повлиять?
Ответ прост, сжимаясь, прокладка отпускает находящуюся поверх нее диафрагму на доли миллиметров вниз. Она, в свою очередь сильнее надавит на коромысло игольчатого клапана, он откроется больше положенного и топливо поступит в избытке (начнет переливать).
Еще одна причина — растяжение самой диафрагмы, это происходит в результате естественного износа. Предотвратить данный процесс невозможно, зато можно решить проблему, периодически меняя все прокладки, диафрагмы карбюратора, и топливного насоса. Для этого существует ремкомплект.
Частая поломка карбюратора Штиль и как её избежать
Распространенной причиной выхода из строя карбюратора на бензопиле штиль, является залипание клапана в форсунке. Причина залипания — нарушение хранения бензопилы, точнее инструкций производителя Штиль 180 по правильной подготовке к хранению.
Как следует из инструкции, перед длительным хранением, необходимо слить топливо из бака, после чего запустить пилу и дожечь бензин из карбюратора. Невыполнение этого элементарного правила, влечет за собой следующие последствия. Клапан форскнуи, находясь в непосредственном контакте с топливом, прилипает к корпусу, т. к. бензин понемногу испаряется и остается только липкое масло. Заменить форсунку нельзя, т. к. их нет в ремкомплекте, можно только попробовать её выбить и промыть, что не всегда возможно сделать, не испортив при этом форсунку.
Советы по эксплуатации
Самое важно при эксплуатации любой бензопилы вовремя менять фильтрующие элементы. Не нужно менять раз в год или пол года, меняйте чаше. Лучше подстраховаться и потратить 100 рублей, чем угробить инструмент и заплатить тысячи
Лучше подстраховаться и потратить 100 рублей, чем угробить инструмент и заплатить тысячи.
Второе, следите за натяжкой цепи и обязательно ослабляйте после работы, особенно в зимнее время.
Третье, работайте только острой цепью. Если цепь затупилась, опилки становятся как пыль, быстро забивают воздушный фильтр,, проникают туда где им быть совсем не нужно, в результате страдает система вентиляции, двигатель перегревается. Так же по причине отсутствия необходимо сопротивления, двигатель может развивать повышенные обороты, что тоже не хорошо.
Сливайте остатки топлива из бака и делайте дожигание остатков из карбюратора, если не планируете работать в течении месяца. При длительном хранении бензин из карбюратора испаряется, а масло остается в топливных каналах забивая их.
И последнее, используйте правильно приготовленную топливную смесь. Про то в какой пропорции смешивать бензин с масло я обязательно сделаю отдельную публикацию, поэтому подписывайтесь на канал чтобы не пропустить.
В заключение хочу сказать, что если соблюдать рекомендации, относится к своему инструменту бережно, то Штиль 180 будет служить очень долго. Это действительно классная бензопила — легенда.
Спасибо что дочитали до конца, ставьте палец вверх, подписывайтесь на канал, чтобы не пропустить новые публикации.
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи

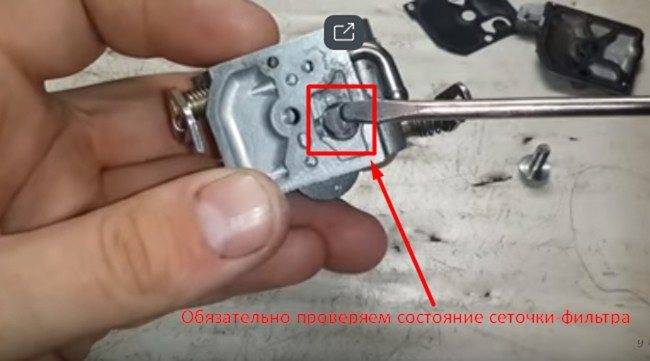

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

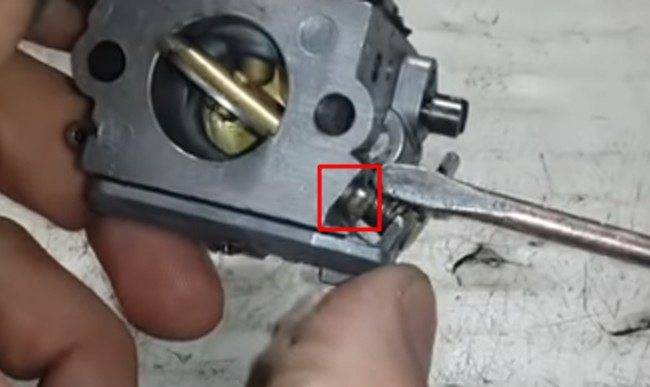

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Неисправности и ремонт
Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:
- Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
- Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.
Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.
Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.
Как снять карбюратор с бензопилы
Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:
- Повернуть фиксатор влево, чтобы снять крышку.
- Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
- Снять все тяги, в том числе и рычаг карбюратора.
- Снять карбюратор, а затем отсоединить топливный шланг.
Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.
Как почистить
В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:
Снять самую большую крышку. Снять мембрану, которая расположена под крышкой. Очистить сеточку, что расположена в углублении
Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку. Дополнительно нужно промыть и продуть все каналы
Последняя процедура необходима, если в карбюратор не поступает бензин
Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.
Как настроить
Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.
Для регулировки своими руками нужно:
- Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
- Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
- Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
- Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
- Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.
Устройство и принцип работы
Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.
Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

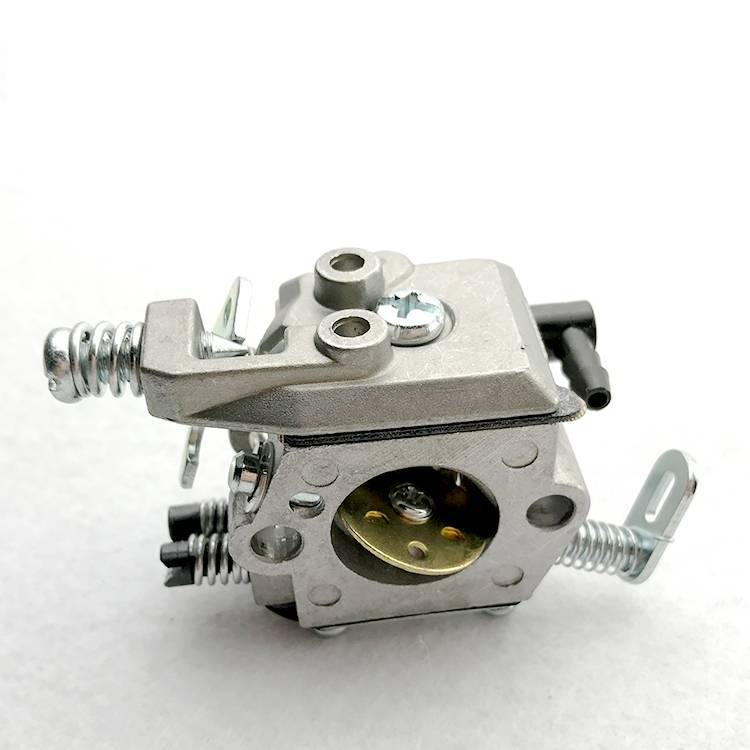

Основными частями карбюратора бензиновой пилы являются:
- трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
- диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
- распылитель способен впрыскивать бензин в созданный поток воздуха;
- поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.
Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.
Описание и назначение

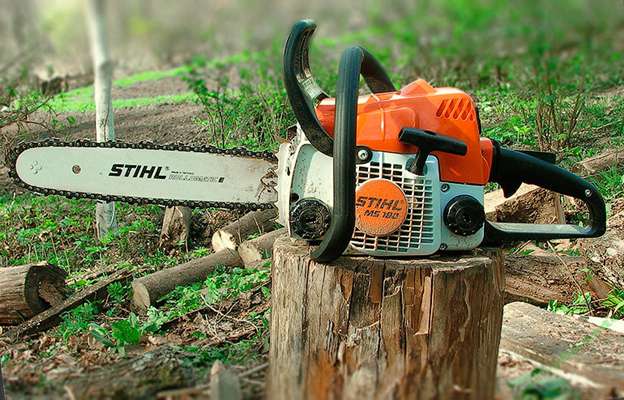

Творение немецких инженеров — бензопила Штиль 180, разрабатывалась специально для выполнения несложных задач на садовых участках, но как показывает практика её эксплуатации, неплохо подходит и для решения более сложных задач. Например, пила легко справляется с распилом десята кубов леса на чурки, при этом потратит намного меньше топлива, чем это необходимо более мощным моделям бензопил Штиль: MS 210, MS 211, 230, MS 250, MS 260, MS 280, MS 291.
В стандартной комплектации оснащается шиной длиной 14 дюймов, но при желании можно устанавливать и 16. Это увеличивает скорость проведения работ, но может отразиться на том, как долго инструмент не потребует ремонта двигателя, ввиду повышенной нагрузки на него. О том, как правильно выбрать цепь для бензопилы, читайте здесь.
Двигатель мотопилы двухтактный, одноцилиндровый и использует для работы смесь бензина с маслом. Пропорция смеси 1:50, т. е. для приготовления пяти литров готовой смеси потребуется всего сто миллилитров масла. О приготовлении топливной смеси и рекомендуемом масле для бензопил Штиль, читайте тут.
Корпус изготовлен из ударопрочного пластика и не имеет металлических деталей, что позволило производителю существенно снизить вес, по сравнению с аналогичными пилами других брендов.
chapel.ucoz.com
?Ремонт бензопилы Штиль МС-180 своими руками. Полезные с.
Ремонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах. Ленточная пилорама
Ремонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах.
STIHL MS 180 КАК НАСТРОИТЬ КАРБЮРАТОР How to adjust carburetor STIHL chainsaw MS 180
Как отрегулировать карбюратор штиль ms 180 какие обороты min и max? А также похожее видео о регулировке на моем.
Регулировка карбюратора STIHL Штиль MS 180
Узнайте больше на нашем сайте: Давайте дружить в соц. сетях: .
емонт МС-180 своими руками. Полезные статьи о бензопилах.
Читайте так же
емонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах.
В последнее время участились случаи обращения после самостоятелного ремонта. триммеров stihl (штиль мс 180 ), husqvarna (хускварна 142, 137), partner (партнер 350, 351, 352, 372), homelite (хомелайт 3314, 4016), jonsered, echo, poulan, efco и т.д. В сети Интернет размещено много материала по самостоятельному ремонту бензоинструмента. Пожалуйтста, не пытайтесь отремонтировать бензопилы, триммера и т.д. своими руками
Задача: Купил пилу husgwarna. Может кто поможет советом, как её правильно обкатать.
ешение: На пилах Хускварна изначально карбюратор настроен на чуть более обогащенную смесь, при этом с топливом поступает больше смазки, это делается для того, чтобы пила работала на пониженых (по отношению к норме!)оборотах! На холостых все это сгорать не будет. Цилиндр и поршень не надо натирать, они покрыты тонким слоями хрома и готовы к работе.
Обкатка — это работа без перегрузок! Но не на ХХ. nо: Когда обкатывают двигатель автомобиля, его же не гоняют на холостых!
После такой обкатки Хускварна рекомендует отрегулировать обороты в сервисе. Там смесь немного обедняют до нормы, тем самым увеличивая макс. обороты пилы и повышая производительность. Эта процедура не обязательна, но желательна. После нее пила станет экономичнее и производительнее.
Бытует мнение, что эта процедура — маркетинговый ход компании, завлекающий клиентов в свои сервисцентры, но объективно, такие заводские настройки могут уменьшить риск перегрева пилы в
период обкатки, а если не отрегулировать в дальнейшем — то увеличивают ресурс, правда в ущерб экономии топлива и производительности.
Проверка функционирования всех элементов для обеспечения безопасности бензопилы:
Проверяйте цепной тормоз при максимальном ускорении (один раз в день)
Проверяйте функционирование рычага установки и запуска
Цепь должна быть натянута, но при этом свободно двигаться рукой.
Не проливайте топливо и масло во время заправки. Предотвращайте попадание грязи в баки при заправке.
Затачивайте цепь после замены и всегда когда это необходимо.
Определившись с типом бензопилы, обратите внимание на ее характеристики, которые нужно учитывать, чтобы сделать правильный выбор. есурс работы бензопилы мастера и любители определяют по-разному. Непрофессионалы считают концом ресурса работы полный выход
Непрофессионалы считают концом ресурса работы полный выход
есурс работы бензопилы мастера и любители определяют по-разному. Непрофессионалы считают концом ресурса работы полный выход
инструмента из строя, специалисты – первый капитальный двигателя (или уменьшение компрессии на 40%).
Максимально продлить срок службы бензопилы поможет бережное отношение к инструменту. Всегда выбирайте для работы оптимальный режим бензопилы и не допускайте значительных перегрузок.
На скорость реза напрямую влияет состояние пильной гарнитуры. Если цепь будет тупой, эффективность работы существенно снизится, а риск выхода инструмента из строя, наоборот, повысится. Так происходит из-за увеличения нагрузки на двигатель. По этой причине рекомендуется регулярно править цепь
Также нужно уделять внимание проверке соответствия норме формы режущего зуба и
Особенности промывки в ультразвуковой ванночке
Если вы задаетесь вопросом о том, как промыть карбюратор бензопилы без разборки, то ответ на него только один — никак. Ультразвуковая ванночка в таком случае также бесполезна, так как в процессе очистки необходимо обеспечить свободный отвод загрязнений из каналов. Если карбюратор не разобрать, то этим загрязнениям попросту некуда будет деваться, и итог такой прочистки будет попросту бесполезным.
Некоторые владельцы бензоинструмента ищут различные промывочные жидкости и добавки в топливную смесь, надеясь на их эффективность. Все эти препараты и концентраты являются попросту бесполезными, и если желаете действительно произвести высокоэффективную прочистку карбюратора, тогда следует воспользоваться специальной ультразвуковой ванночкой. Даже если ваш сосед вас убедил в эффективности таких концентратов, тогда представьте себе картину, когда все загрязнения поступают в цилиндр. Естественно ни к чему хорошему это не приведет, и как следствие. В скорости понадобится разбирать и ремонтировать или менять ДВС.
Очистка каналов ультразвуков является самой эффективной, но даже при учете этого фактора, говорить о полном восстановлении не приходится. Все зависит от масштаба засорения механизма.
Кроме того, необходимо досконально знать, как правильно выполнять эту процедуру. В частности, необходимо рассчитать время промывки, а также температуру. Принцип промывки карбюратора бензопилы в ультразвуковой ванночке имеет следующий вид:
- Карбюратор демонтировать с бензопилы, и разобрать его
- Разбирать карбюратор необходимо с той целью, чтобы обеспечить более глубокое проникновение очистительной жидкости внутрь каналов
- В емкость помещается карбюратор, кроме мелких деталей и резиновых мембран
- В емкость необходимо залить специальную жидкость Ultra Red, которая смешивается с водой
- Включить установку на соответствующий промежуток времени 10-15 минут
После окончания процедуры, понадобится произвести продувку каналов сжатым воздухом, но осторожно. После этого оценить качества промывки, и уже после этого производить сборку механизма
Как заменить шнур стартера
Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.
Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.
Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.
После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.
Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.
Возможные причины ограничения доступа:
Доступ ограничен по решению суда или по иным основаниям, установленным законодательством Российской Федерации.
Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Единый Реестр доменных имен, указателей страниц сайтов сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространение которой в Российской Федерации запрещено.
Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр доменных имен, указателей страниц сайтов в сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространяемую с нарушением исключительных прав.
Бензопила Штиль 180 (она же Stihl MS 180) является самой популярной и узнаваемой моделью немецкого бренда. Данная бензопила проста и надежна в эксплуатации. Единственный узел, который требует к себе пристального внимания, это карбюратор. В данное статье будет рассмотрена регулировка карбюратора, его ремонт и обслуживание.
Очистить правильно
Для чистоты чистки бензопилы необходимы следующие инструменты:
- крестообразная и плоская отвертка,
- гаечные ключи с головками разных размеров,
- специальный чистящий состав, ткань для чистки,
- Ультразвуковой очиститель.
На фотографии можно увидеть набор инструментов.
Очистить карбюраторные цепные пилы — это создать следующий алгоритм:
- Сначала вам нужно слить топливо из топливного бака. Снимите крышку цепной пилы, отвинтив крепежные детали. Мы вынимаем фильтр и разбираем корпус, при необходимости удаляя гайки и фиксаторы.
- Снимите шланг подачи топлива с его фиксатора, отвинтите крепежные элементы верхней крышки карбюратора. Затем снимите верхнюю крышку и синюю прокладку — мембрану топливного насоса. Слева от корпуса находятся пружинные зажимы, снимите их, а затем винты. Желательно подписать детали и схематически зафиксировать места, из которых они были удалены, чтобы не путать что-либо во время сборки.
- Снимите нижнюю крышку карбюратора, отвинтите винт и снимите игольчатый клапан и под ним пружину. Затем продольной силой удаляем воздушную заслонку и ее ось.
- Снимите дроссельный клапан, рычаг управления и дроссельный вал.
- Все снятые части карбюратора выложены на ровной поверхности, и мы проверяем целостность. Детали с высокой степенью износа должны быть заменены новыми.
- Используя специальный очиститель, промойте детали и высушите их безворсовой тканью. Трубы необходимо продувать под давлением с помощью насоса.
- Для достижения максимального эффекта очистите карбюратор от бензопилы. Спокойствие может быть сделано с помощью специального очистителя для ванны, который основан на кавитационном эффекте. Ванна заполнена дизельным топливом, части карбюратора погружены в нее на несколько минут. В конце высушите детали насосом.
бензопила партнер
Очистка 350Sкарбюратор Обслуживание веб-сайта Walbro. Сообщество ВКонтакте.
Не начинайте бензопилу партнер
.карбюратор за 7 баксов, недостатки, как их исправить.
Подробное видео с процессом очистки поможет правильно выполнить работу.
После того, как все продукты высушены, вам нужно собрать карбюратор
. Обычно моющее средство полностью испаряется в течение ночи. Лучше подождать один день после уборки, так как остальные моющие средства на деталях могут попасть в топливный отсек, и при сжигании они будут выделять токсичные газы.
Другим важным нюансом, связанным с демонтажем бензопилы, является то, что необходимо точно установить и отрегулировать лепесток игольчатого клапана, иначе бензопила может не запуститься. Чтобы проверить правильность установки лепестка, вы можете использовать лезвие. Установив его сверху, мы посмотрим, насколько лепесток свободно вращается. Если проблем не возникает, то все в порядке — вы можете продолжить сборку. Если проблема инсульта не возникает, то лепесток должен быть либо приколот, либо край на нем согнут.
Регулировка карбюратора Штиль 250
Карбюратор любой бензопилы рано или поздно требует регулировки, процедура необходима из-за нескольких причин. Например, бензопила глохнет при работе или вовсе не заводиться. Простая чистка и регулировка может помочь решить проблему. Бензопила Stihl 250 имеет вполне стандартный карбюратор, поэтому процедура настройки будет несложной. Рассмотрим подробно весь процесс.
Когда нужно чистить карбюратор?
Определяется это по состоянию вашей свечи, в нормальном состоянии электроды должны быть кирпично-серого оттенка. Расстроенный карбюратор покажет черную свечу (обогащенная смесь) или со слишком белым налетом (бедная смесь).
Устройство карбюратора Штиль 250 предполагает расположение основного винта со стороны глушителя, это и есть винт, регулирующий качество смеси. Стандартно в магазине продают бензопилу с открученным винтом на 1 оборот, это считается нормой до определенного срока эксплуатации. Чтобы смесь стала богатой, придется немного выкрутить винт, бедная смесь будет при закручивании винта. Обогащение смеси в карбюраторе бензопилы говорит о большей подаче топлива в карбюратор, при этом воздуха подается меньше. Бедная смесь характерна обратным процессом.
Регулировка карбюратора своими руками
Регулировка карбюратора китайской бензопилы своими руками
Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.
Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.
Необходимые инструменты
Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.
Алгоритм регулировки карбюратора
Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.
Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:
- забитый воздушный фильтр,
- забитые нагаром выхлопные окна и глушитель,
- плохое топливо.
Если проблема не в этом, то пробуют регулировать карбюратор.
Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.
- Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
- На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
- Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
- Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
- Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
- Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
- После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Регулировка холостого хода
Последовательность регулировки холостого хода:
- Двигатель заводят и прогревают в течении 5-7 мин.
- Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
- Затем винт вкручивают назад на 1/4 оборота.
Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.
Нюансы, которые возникают в процессе
Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.
Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.
Видео регулировки
Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
Почему глохнет на холостом ходу
Первая и самая частая причина данной неисправности, это неправильная регулировка карбюратора. Провести регулировку холостого хода можно самостоятельно, для этого необходимо иметь регулировочную отвертку Stihl, которая поставляется в комплекте с агрегатом. Регулировочное отверстие находится с правой стороны пилы Штиль 180 на рукоятке и обозначено символами «-» и «+».
Если бензопила Штиль не держит обороты и глохнет на холостом ходу, можно практически на 90% быть уверенным, что у нее нарушения в системе работы топливного насоса, как правило, это подсос воздуха в картер через прокладку поддона, или, что намного чаще, через сальники коленчатого вала. Подсос воздуха снижает или вообще полностью прекращает импульс, который подается по специальным каналам к топливному насосу бензопилы. В результате этого, бензопила Stihl 180 не получает необходимого количества топлива и глохнет на холостых оборотах.
Провести диагностику, можно при помощи специального прибора, который называется вакуумметр.
Второй способ проверить работоспособность сальников, это налить бензина в картер двигателя и посмотреть на них, если сальники будут пропускать бензин, значит они не могут обеспечить нормальное давление в картере, что сделает работу на холостом ходу невозможным. А при работе на высоких оборотах, с негерметичными сальниками, есть вероятность заклинивания подшипников коленчатого вала.
Алгоритм проверки картера и сальников Штиль 180 на герметичность следующий:
- Снимается верхняя крышка.
- Демонтируется корпус воздушного фильтра и карбюратор.
- Снимается ручка бензопилы.
- Раскручивается и убирается стартер.
- С противоположной от стартера стороны снимается боковая крышка и ведущая звездочка.
- В свечное отверстие устанавливается стопор поршня или в цилиндр набивается шнурок от старого стартера с навязанными на нем узелками.
- Откручивается маховик и сцепление, после чего детали убираются. Стоит знать, что сцепление бензопилы имеет левую резьбу и откручивается по часовой стрелке.
- Снимается шестерня привода масляного насоса.
Разобрав бензопилу Stihl MS 180, можно увидеть сальники, после этого необходимо наполнить картер бензином и проконтролировать протечку. Наполнить картер, можно через топливное окно в цилиндре, для этого поршень необходимо поднять максимально вверх. Если обнаружены протечки, необходимо заменить дефектные сальники, или заново провести герметизацию поддона. Собрать Штиль 180 можно соблюдая обратную последовательность алгоритма.
