Станок для производства лего-кирпича

Как сделать станок для изготовления кирпича лего?

Кирпич из лего – это инновационный материал для проведения строительных работ. Он собрал наилучшие характеристики кирпича — шумопоглащение, твердость, эко-характеристики, сбережение тепла, огнестойкость.

И cтанок для производства лего-кирпича своими руками может быть отличным и очень прибыльным бизнесом. Более того, такое дело будет во многом уникальным и не встретит конкуренции на рынке.

1. Оборудование для изготовления
2. Чертежи
3. Технология производства
4. Станок для производства лего-кирпича: пошаговая инструкция

Оборудование для изготовления

Технологическая цепочка для изготовления имеет в себе:

• смесительный агрегат;
• конвейерную линию;
• приемный бункер;
• прессовый отдел.

Для старта начинающего производства можно лишь обойтись при помощи смесительного агрегата и прессового отдела. Пресса по конструктивным и технологическим особенностям могут делиться на:

• с ручным приводом;
• с автоматическим или полуавтоматическим приводом.

Ручное оборудование очень примитивное в своем координировании, недорогое в обращении и ремонте. Однако, стоит помнить, что кирпич лего, выполненный по данной технологии, имеет малую прочность, обладает отличными абсорбционными свойствами, покрывается трещинами при высоких температурах.

Оборудование автоматического и полуавтоматического исполнения могут быть передвижными или неподвижными. Они могут производить более 2000 единиц в течение рабочего дня.

Наиболее важные технические параметры прессовочных агрегатов:

• усилие, прикладываемое на форму;
• прессовка снизу или сверху;
• количество готовой продукции в единицу времени.

Для выпуска кирпича собственноручно нужно обязательным образом правильно технически оснастить помещение, где в последствие будет размещаться прессовый агрегат и склад для «выдержки» готовых изделий.

Заводское оборудование должно быть оснащено перечнем необходимых настилов и стеллажей. В случае нехватки имеющихся, запаситесь дополнительно несколькими настилами и поддонами.

Технология производства

Наиболее характерной отличительной особенностью лего-кирпича заключается не в силуэте. Процесс изготовления не предусматривает его обжиг! Это значительным образом делает проще и дешевле уже готовые изделия. Следовательно, много людей заинтересовалось чертежной документацией и эскизами, которые помогли бы им изготовить нечто подобное.

Основополагающую роль в изготовлении играет гиперпрессование. Готовый раствор, находящийся в пресс-формах, поддается последующему прессованию силой около 30 тонн. При данной силе вода и цементный раствор спекаются или выполняется так названная «холодная сварка».

Сырье, которое используется для изготовления лего-кирпича:

1. Просеянный песок.
2. Глиняная масса.
3. Шлаковый материал.
4. Доломит.
5. Цемент.
6. Известковый материал.

Перечень смесей с пропорциями, которые получили наибольшее распространение при изготовлении кирпича:

• глиняная масса, цемент и вода. Пропорция – 9:4:1;
• просеянный песок, глиняная масса, цемент. Пропорция 2:1:0,5, все это разбавить водой;

Поочередность шагов в производстве:

• подготовка составляющих;
• наполнение матриц смесью необходимого количества;
• прессовка;
• отстой или пропарка.

Станок для производства лего-кирпича: пошаговая инструкция

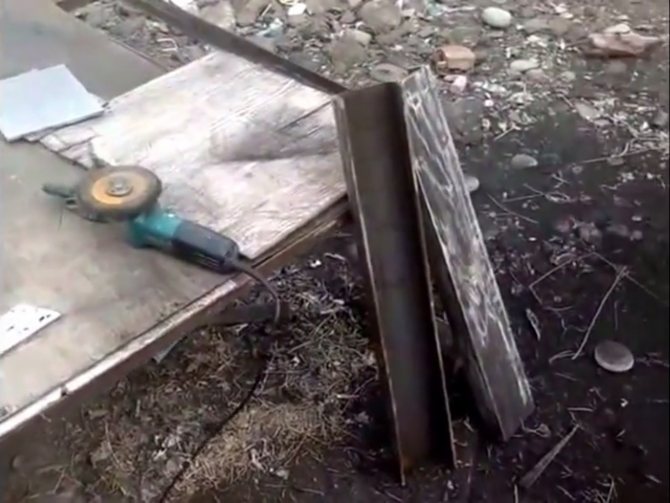

1. Для изготовления стоек для цилиндра, берем два отрезка швеллера по 1 м каждый. Габарит ширины цилиндра должен совпадать с длиной кирпича, который планируется к производству.

2. К верхней области привариваются два металлических прямоугольника, тем самым формируется сечение.

На полученный конструктив накладывается швеллер 700 мм длины, приваривается он таким образом, чтоб был выход в одной стороне. Далее делается отверстие над цилиндром, которое соответствует его периметру.

Виды станков для лего кирпича и критерии выбора

В зависимости от ваших предпочтений или объемов собственного дела, вы можете купить разные станки. Станок для изготовления кирпича лего может быть ручными или электрическим. Ручной станок для производства лего кирпича не расходует электроэнергию, из-за чего производство становится дешевле. Но ручные станки не могут обеспечить больших объемов производств, требуют приложения дополнительных физических усилий, а также качество изделия на выходе ниже, так как ручным станки, как правило, рассчитаны на небольшое давление поршня.

Ручной станок

Главные критерий выбора электрических станков- их производительность. По производительности кирпичный станок лего, условно можно разделить на 3 типа:

• Станок с малой производительностью (На таком оборудовании можно сделать около 1000 единиц за 8 часов, они могут быть как ручными, так и электрическими. Цены на такое оборудование начинается от 80 000 тыс. руб. до 200 000 тыс. рублей);
• Станок со средней производительностью (Можно произвести около 2000 единиц за 8 часов. Цена на них начинается от 200 000 тыс. рублей и более);
• Станки промышленного типа (На этом оборудовании можно производить до 800 единиц в 1 час. Цена промышленных станков начинается с 2 млн. рублей).

Гидравлический станок, производящий малые объемы продукции, не занимает много пространства. В среднем, размеры станка около 2 м по высоте и 1,5 метра по ширине и длине. Вес таких агрегатов около 800 кг. Помещения в 10 кв. метра будет достаточно для станка.

Критерии выбора

Важным критерием при покупке станка является:

• Число рабочих циклов (Ручной станок для лего кирпича должен выдерживать около 500 тысяч циклов. Электрические модели должны иметь большие запасы прочности, от этих показателей зависит качество станка, и как следствие, срок его службы);
• Выдаваемое давление (От мощности пресса зависит качество. Чем выше давление, тем прочнее получится конечный продукт. Кирпичи, изготовленные под давлением 2 тонны, имеют ограниченный круг применения, из него лучше делать нежилые строения. Что бы из него можно было возводить несущие стены, давление пресса должно составлять около 30 тонн);
• Затрата времени на один цикл производства (Этот показатель указывает на среднее время, которое нужно для производства одного лего. В среднем, на один должно уходит от 15 до 30 секунд. К этому параметру также относится и количество, которое можно сделать за одну процедуру. Обычно эта цифра составляет около 8 штук).

На отечественном рынке существует много производителей, предлагающие хороший выбор товара. Если вы обдаете предпочтение зарубежным производителям, то основные марки изготавливают в Южной Америке, Испании, Турции и Италии. Часть станков производится в Китае, но китайское оборудование ориентированно на европейский рынок. Однако, нужно заметить, что все это оборудование производит лего кирпич под не большим давлением. Климатические условия Южной Америки и Европы значительно мягче, чем отечественные. Также, зарубежное оборудование имеет более высокую цену. Но если вы не хотите покупать оборудование, то можно сделать станок для производства лего кирпича своими руками.

Технология изготовления лего кирпича

Правильная технология производства лего кирпича – залог качественного продукта. Используя мини установки, вы сможете производить около 1000 блоков за смену.

Этап №1: Подготовка сырья

Сырье для производства лего кирпича включает в себя экологически чистые материалы, такие как известковый, ракушечный, мраморный и доломитовый отсев, цемент, вода, песок, красители и пластификаторы. Изготовление лего кирпича в южных регионах России может допускать использование глины, однако следует помнить, что при понижении температуры воздуха до минус 20 градусов, такой кирпич, скорее всего, потрескается.

Этап №2: Смесь для производства лего кирпича

Обычно, в состав смеси входит основа, вяжущее вещество и вода. В качестве основы выступает песок, глина или отсев, для связки материала рекомендуется использовать цемент, а вода нужна для вымешивания, дополнительной связки и получения однородной массы.

• 1 вариант состава: 87% глины, 10% цемента, 3% воды и красителя.
• 2 вариант состава: 53% песка, 33% глины, 10% цемента, 4% воды и красителя.
• 3 вариант состава: 40% доломитового отсева, 40% отсева известкового щебня, 15% цемента, 5% воды и красителя.
• 4 вариант состава: 85% отсева известкового щебня (или любого другого), 10% цемента, 3% воды, 2% пластификаторов и красителя.

Чтобы не столкнуться с проблемами при использовании пигмента, разведите его в воде, прежде чем добавлять в смеситель.

Этап №3: Производственный процесс

Процесс изготовления зависит от того, какое оборудование для изготовления лего кирпича вы используете. Мини установка позволяет смешивать, дозировать и формировать блоки. Процесс производства строится следующим образом:

1. Оператор загружает компоненты в смеситель;
2. Происходит интенсивное смешивание состава;
3. По ленточному транспортеру смесь для лего кирпича поступает в бункер;
4. Состав дозируется и поступает в специальную матрицу из высококачественной стали;
5. Происходит равномерное распределение смеси в форме, под действием вибрации;
6. Кирпичу придается конечная форма, благодаря давлению и вибрации.

Этап №4: Набор прочности

Для ускорения производства и повышения качества итогового продукта, кирпич пропаривают в специальной камере. При температуре до +70 градусов, он набирает конечную прочность за 7-8 часов. В случае отсутствия пропарочной камеры, гиперпрессованный кирпич лего подлежит вылеживанию при температуре не ниже +15 градусов в течение двух суток. Прочность такого блока будет не высокой – порядка 40-50%. Для получения наибольшей прочности в условиях отсутствия паровой обработки, кирпич должен пролежать в течение 20-25 суток.

Рекомендации

1. Чтобы производительность станка была максимальной, следует привлекать к процессу производства двух человек и осуществить автоматизацию подготовительных работ.
2. Получение готовой продукции может проводиться с помощью одного оператора. При этом существенно возрастет время для изготовления определенного количества кирпичей.
3. Получение качественных изделий напрямую зависит от используемых компонентов и их дозировки в смеси. Необходимых показателей в каждом конкретном случае можно достичь эмпирическим способом.
4. Чтобы обеспечить постоянные заказы, следует использовать станок полуавтоматического типа. В результате этого повысится давление в процессе формирования. Это, в свою очередь, приведет к возможности получать качественные и аккуратные внешне кирпичи «Лего», состав смесей для которых указан выше.

Станок своими руками

В сети интернет, доступно множество чертежей разнообразных моделей станков для изготовления лего, как этот.

До начала работы изучите чертежи станка для производства, посмотрите видео и подготовьте необходимые инструменты. Вам понадобятся:

• Лист стали;
• Швеллера;
• Металлические трубы для поршня, труба для рукоятки;
• Уголок;
• Комплектующие болты и гайки;
• Сварочная установка;
• Болгарка;
• Наждачная бумага;
• Краска.

Последовательность работы:

1. Стойки для станка изготавливают из двух швеллеров длинной приблизительно 1 метр. От выбранной ширины цилиндра будет зависеть размеры производимого кирпича.
2. Соединяем два швеллера заготовками, в виде двух прямоугольников из стали, формируя таким образом сечение.
3. Сверху полученной стойки привариваем швеллер, так чтобы получилась ходовая часть для бункера. С одной стороны, привариваем упор из арматуры. Швеллер будет выполнять функции рельсы. В нем прорезаем отверстие по размерам первоначального цилиндра.
4. Бункер сваривается из листов стали, по чертежу. Размеры бункера должны соответствовать размерам формы. Устанавливают бункер на металлические ножны, представляющие собой полосы. Он должен свободно двигаться по верхнему швеллеру.
5. Поршневая система сваривается из листов металла, в виде прямоугольника, в основании которого устанавливают две трубы.
6. Для закрытия и открытия крышки бункера изготавливаем рукоятку из трубы. Крепить ее нужно болтами на шарнир.

Более подробно можно ознакомится на видео.

Матрицу лучше приобрести отдельно, но при большем желании ее можно изготовить самому, по этой схеме:

Технологический процесс производства

Основным сырьем является:

• Наполнитель (в качестве наполнителя может выступать песок или смесь песка, шлака или известняка);
• Связующее (основным связующим остается цемент, количество на 1 кирпич 10-20 процентов);
• Вода (лучше брать очищенную деминерализованную воду, чтобы на кирпиче не вырисовывались белые полосы);
• Красители (добавляют разнообразные красители для придачи подходящего цвета, имеет исключительно декоративную цель).

Чем мельче части наполнителя, тем качественней выйдет конечный продукт. Лего кирпич делают и на основании глины. Берут 9 частей глины на 3-4 части портландцемента, перемешивают и добавляют 1 часть воды.

Чтобы понять технологию изготовления, рассмотрим какой последовательностью пользуются:

• Сухая смесь засыпается в бункер, ее заранее тщательно перемешивают;
• После бункера смесь проходит дозатор, в котором отделяется необходимое количество смеси для одного кирпича;
• Дозатор засыпает смесь в матрицу, где начинается процесс прессования;
• После прессования получается готовый строительный материал. Его складывают на поддоны и отправляют на склад для дальнейшей сушки. Кирпич должен просохнуть в течении минимум 20 дней, прежде чем он наберет свою прочность. В инструкции к некоторым агрегатам указывается свое время сушки кирпича.

Дополнительные комплектующие

Для упрощения работы на станке по производству лего кирпича, на рынке продается множество комплектующих. Среди них:

• Дополнительные пресс-формы (матрицы) разнообразных видов, форм и размеров. С их помощью можно изменять линейные размеры кирпича, а также придавать ему разные декоративные стили.
• Подающие конвейера. Для автоматической подачи сухой смеси в бункер, можно приобрести ленту. Они могут подавать сыпучую смесь на высоту, стоимость лент начинается от 90 000 рублей.
• При больших объемах производства можно приобрести установку для перемешивания сухой смеси. Она значительно облегчит работу.

Помимо вышесказанного, вы будут нужны поддоны, для складирования готового кирпича, лопаты, ведра, пустые емкости, щетки для промывки оборудования.

Приобретение станка для лего кирпича или самостоятельное изготовление, может стать отличным бизнесом. Либо хорошим способом сэкономить на кирпиче. Такой станок можно установить на строительной площадке и изготавливать свой кирпич на месте применения. Себестоимость лего кирпича довольно низкая, по сравнению с обычным купленным на рынке.

В дополнение к статье размещаем видеоролик о материалах, которые используются для изготовления лего кирпича на станке:

Дополнительные комплектующие

Для облегчения работы и получения дополнительных возможностей производители предлагаю широкий выбор комплектующих изделий:

• Пресс-формы. Позволяют получать элементы лего нестандартных размеров и форм.
• Подающие ленточные устройства для загрузки смеси в бункер. Пригодятся при больших объемах производства.
• Специализированный смеситель. Сконструирован с учетом параметров смеси и обеспечивает ее большую однородности по сравнению с бетономешалками общего назначения.
• Наборы пигментов для получения разнообразных оттенков продукции.

Предлагаются также лопаты, мерные ведра и другие емкости и приспособления.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Производство кирпича Лего — бизнес-идея, которая не прогорит

Экономическая ситуация в стране привела к изменению ассортимента потребления. Население теперь покупает дешёвые аналоги вместо известных брендовых моделей. Строительные материалы не стали исключением. Дорогой керамический кирпич сдаёт свои позиции, уступая доступным конкурентам.

Особенно активно занимает строительный рынок кирпич Лего. Пару лет назад никто не знал об этой модификации, но его популярность быстро набирает обороты. И это хорошая возможность открыть свой прибыльный бизнес.

Предприниматели ищут именно такие ниши: с высоким спросом и быстрой окупаемостью.

Идея запуска производства такого стройматериала хороша еще и тем, что растет спрос на:

• готовую продукции, и значит, бизнес будет прибыльным;
• оборудование производственных линий — если вас увлечёт идея производить что-то другое, вы вернете свои вложения, распродав приобретённое оснащение;
• действующий бизнес — запустив свой мини завод, вы не только получаете прибыль от продажи товара, действующее производство само по себе капитал с высоким уровнем спроса.

Как сделать станок для лего кирпича своими руками: чертежи и схемы

Лего — это разновидность всем привычного кладочного кирпича. Можно ли сделать станок для лего кирпича своими руками, чертежи где можно поискать? Эти вопросы интересуют некоторых жителей страны.

В лего собраны практически все лучшие качества изделий для кладки. Этот строительный материал обладает хорошей шумоизоляцией и экологичностью. Он очень прочен и огнеупорен. Его изготовление может стать семейным бизнесом. Нужно лишь приобрести пресс для изготовления кирпича. Без него ничего не получится.

Технология производства

Главное отличие в технологическом цикле — полное отсутствие операции обжига. Это упрощает изготовление изделий и делает их более дешевыми. Изготовление изделий основано на гиперпрессовании.

Пресс для кирпича лего выдерживает огромное давление. Оно превышает 29 тонн. Цемент в этих условиях спекается с водой, между компонентами происходит процесс холодной сварки. Для изготовления прессованного кирпича используются:

• песок просеянный речной;
• глина очищенная;
• шлаки различные;
• доломит;
• травертин;
• качественный цемент;
• известняк.

Известняк лучше использовать мелко перемолотый. Чем мельче его частицы, тем качественнее будет кирпич. Для придания ему определенного цвета в смесь добавляют различные красители. Широко известные смеси состоят из:

• глины, цемента и воды в пропорциях 9:3:1;
• песка, глины и цемента 2:1:0,5 + немного воды;
• портландцемент и мелуза 1:3.

Чтобы сделать кирпич, нужно произвести ряд операций:

• готовится рабочая смесь;
• подается смесь на матрицу для формовки;
• прессуется состав;
• изделие отстаивается.

Нормальная линия по производству изделий состоит из смесителя, ленточного конвейера, бункера и пресса. Для ускорения производства нужна еще пропарочная камера. Готовые изделия пропариваются в ней на протяжении 24-48 часов. От этого они становятся более прочными.

Станок для домашнего пользования

Для домашнего производства достаточно иметь смеситель с прессом. Пресс бывает автоматический или ручной (изображение № 1). Станок с ручным управлением отличается простотой конструкции, он надежен и стоит недорого. Но и продукция отличается от заводских экземпляров. Самодельный пресс выдает кирпич меньшей прочности. Он способен дать трещины в морозную погоду. Это происходит по причине впитывания излишней влаги. Автоматическая линия способна выдавать за смену 1,5-2 тысячи готовых изделий.

Чтобы сделать станок самостоятельно, нужно внимательно изучить чертежи станка для производства лего (изображение № 2) и его схемы. После изучения следует приготовить материалы:

• листовую сталь разной толщины;
• швеллер;
• трубы для ручки и поршня;
• уголки металлические;
• гайки, шайбы, болты;
• аппарат для сварочных работ;
• болгарка с дисками.

Из швеллеров делаются 2 стойки цилиндра. Ширина его должна быть равна длине кирпича. Сверху нужно приварить прямоугольники и сформировать сечение. Бункер сваривается из листового металла. Его выход должен полностью соответствовать длине и ширине формы. Из листового металла делается прямоугольный поршень. Через него должны пройти 2 трубы. Для закрытия и открытия крышки крепится болтами и гайками рукоятка из куска трубы. Основание станка сваривается полностью из уголка. Такой станок предназначен для изготовления кирпича полнотелого и с отверстиями. Матрицы для лего кирпича можно купить готовые или сделать их самостоятельно.

Для размещения оборудования в домашних условиях необходимо приготовить специальное место в сарае или в гараже. В помещении нужен свет и вода. Температура в нем должна быть на уровне 10-35°.

Заключение по теме

Оборудование для выпуска кирпичей интересует многих. Отзывы людей, которые купили или сами сделали станки, более чем положительные. Некоторые из них сделали производство кирпича своим бизнесом. Они делают и продают кирпич для кладки стен другим людям.

Самодельный станок позволяет производить готовую продукцию прямо на строительной площадке.

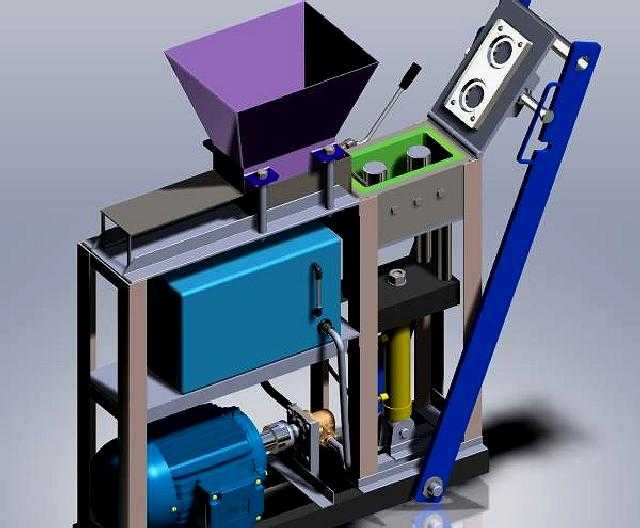

Можно поставить на пресс для производства кирпича гидравлический привод. Это обойдется гораздо дороже, но гидравлические прессы выдают продукцию очень прочную. Стоит она тоже значительно дороже.

https://youtube.com/watch?v=rdWEIBPAG2o

Кирпич становится годным для кладки через 21 день после его изготовления. За эти дни он набирает максимально возможную прочность. Сушить его лучше в проветриваемом месте, но обязательно под крышей.

Станок для лего-кирпича

При производстве лего-кирпича, возможно, исключить этап обжига, что позволяет сделать данный стройматериал в домашних условиях. В основе его изготовления, лежит так называемый метод гиперпрессования, когда подготовленная должным образом смесь, для лего-кирпича, сжимается под довольно внушительным давлением, в 29 тонн и более.

На производстве для изготовления лего-кирпича используется: конвейер, смеситель, пресс и бункер для загрузки смеси. Делая же лего-кирпич в домашних условиях, можно ограничиться лишь прессом и смесителем. Что касается пресса, то он может работать как полностью в автоматическом режиме, так и наоборот, только в ручном.

Конечно, станок для лего кирпича с ручным прессом наиболее дёшев в изготовлении. Тем не менее нужно знать, что стройматериал выпущенный из под него имеет несколько меньшую прочность, может растрескиваться на морозе и впитывать достаточно большое количество влаги.

Лего-станок своими руками — сборка

Для того чтобы сделать станок для лего-кирпича своими руками, потребуются в первую очереди такие материалы, как:

1. Листовой металл;
2. Куски толстостенного швеллера;
3. Металлическая труба разного диаметра (для изготовления ручки и поршня лего-станка);
4. Уголок;
5. Различные виды метизных изделий (гайки с болтами);

Из инструмента, нужны будут сварочный аппарат и болгарка, для подгонки всех металлических частей лего-станка. Начинать работы следует с изучения чертежей и нарезки металла.

Для этого сначала следует вырезать из швеллера стойки цилиндра, длиной по 1 метру. Цилиндр лего-станка по своей ширине должен полностью соответствовать изготавливаемому стройматериалу.

После этого к стойкам при помощи сварки необходимо приварить два прямоугольных куска металла, после чего на сварную конструкцию накладывается швеллер (рёбрами вверх) длиной в 70 сантиметров.

Чтобы укрепить выступающую часть швеллера, под неё следует предусмотреть устройство опор из металлического уголка. Заканчивается данный этап работ по сборке лего-станка с вырезания отверстия над цилиндром.

На следующем этапе, производится сборка бункера. Для выполнения этой работы используется листовая сталь, которая нарезается согласно чертежам лего-станка. Под бункер также следует предусмотреть опоры, которые привариваются к выступающей части швеллера.

При этом стоит ответить тот факт, что форма должна беспрепятственно двигаться по рёбрам швеллера. Это обязательно следует учитывать, выполняя предыдущую часть работ по установке опор.

На заключительном этапе работ, выполняется изготовление поршня, который собирается из листового металла. Поршень представляет собой прямоугольник с двумя отверстиями, через которые будут проходить трубы.

Основание для лего-станка изготавливается из кусков металлического уголка. На видео можно посмотреть, как работает станок для лего-кирпича.

Видео — станок для лего кирпича

Лего-кирпич появился на строительном рынке не так давно и быстро завоевал популярность. Сохраняя достоинства обычного кирпича, он обладает и собственными преимуществами. Такие кирпичи можно покупать готовыми, а можно приобрести или самостоятельно изготовить станок для их производства. Он будет экономически эффективен при большом объеме выпуска лего-кирпича.
