Схема гнутика и последовательность работы на нем
— основания, закрепляемого на столе/верстаке, касательно движущегося поводка, который и производит гибку;
— рычага, перемещающего поводок;
— лимба с указателем углов поворота рычага;
— сменных валиков, имеющих разные углы гиба;
— регулируемых прокладок и зажимных губок, фиксирующих деталь в определенном положении.

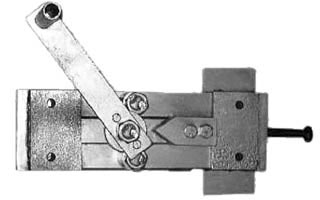

Рисунок 2 — Общий вид гнутика
Последовательность действия изготовления гнутика для холодной ковки следующая. Приспособление крепится к столу/верстаку, либо устанавливается на него. Для гибки металлов, требующих значительного усилия, приспособление лучше крепить стационарно, для чего в опорном уголке предусматриваются отверстия. В прямоугольную стальную рамку, внутренние поверхности которой должны быть шлифованными, помещается ползунок. На верхней плоскости ползунка устанавливаются следующие детали:
- Сменный пуансон, на рабочей поверхности которого имеются все наиболее часто используемые варианты гиба заготовок: по радиусу, по дуге, с прямым гибом и т.д.
- Рычаг, при помощи которого можно производить возвратно-поступательное перемещение ползунка.
- Ограничители хода ползунка в раме приспособления.
Установив сменный инструмент, болтами прикрепляют раму к опорной поверхности гнутика, после чего на верхней плоскости устанавливают два валика. Лучше, если валики будут иметь возможность для продольного перемещения вдоль рамы: это позволит производить гибку заготовок различной толщины или диаметра. Для этого пазы крепления роликов выполняют овальной формы, рассчитывая на определенный диапазон изменения толщины заготовки. Оси валиков должны допускать свободное вращение: это уменьшит усилие гибки и исключит зажим валиков при изгибании изделий из более прочных металлов.
Для повышения точности гнутья при изготовлении инструмента для ковки на опорном уголке часто устанавливают лимб с делениями, проградуированными в углах гиба (с учетом пружинения металла).
Закрепив заготовку, постепенно перемещают рычаг до сближения с заготовкой, затем корректируют ее расположение между роликами и ползунком и гнут по получения требуемого угла. Для облегчения процесса возврата ползунка в первоначальное положение, его можно снабдить возвратной пружиной. Ее усилие подбирается из учета 20-25 % от усилия гибки. Это усилие можно установить либо по имеющемуся динамометру, либо воспользовавшись приближенной зависимостью:
в
b — ширина полосы (или диаметр прутка);
S — толщина изгибаемого материала;
σв — предел временного сопротивления материала заготовки (см. таблицу):

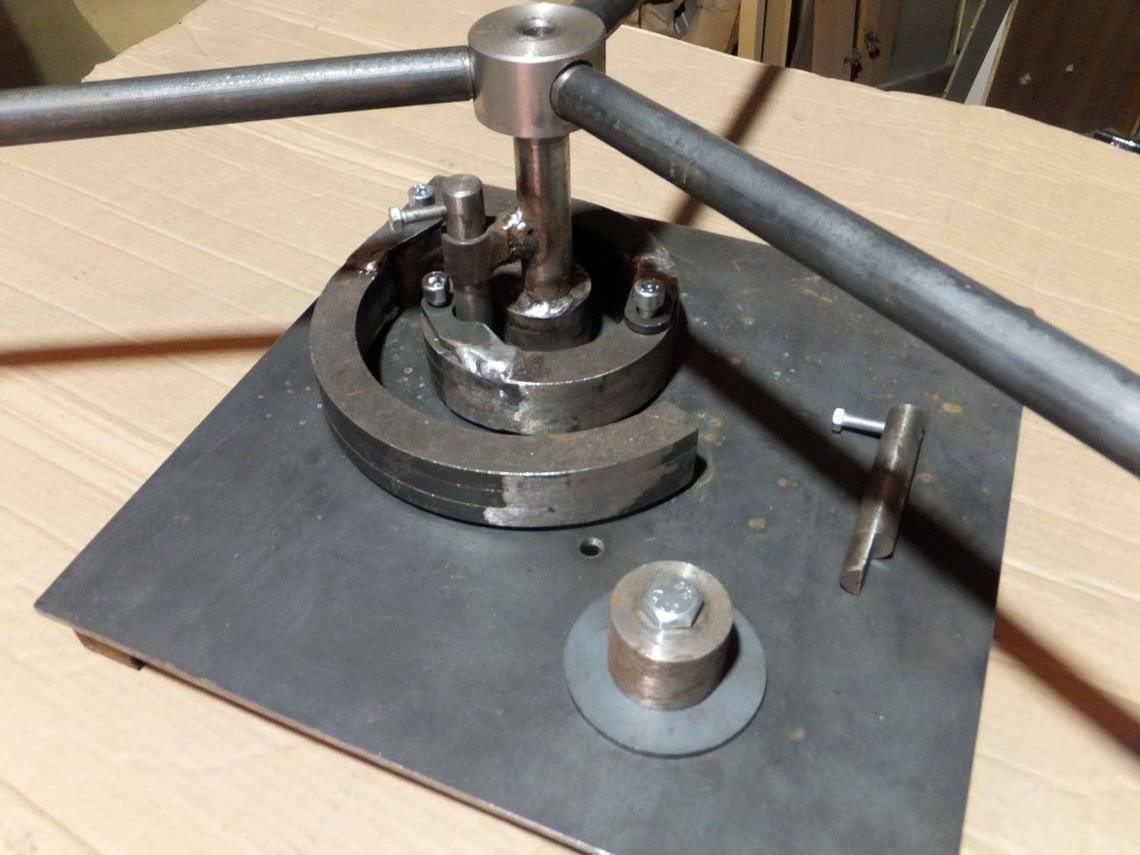

Станок улитка для холодной ковки своими руками
Изготовление станка состоит из нескольких этапов:

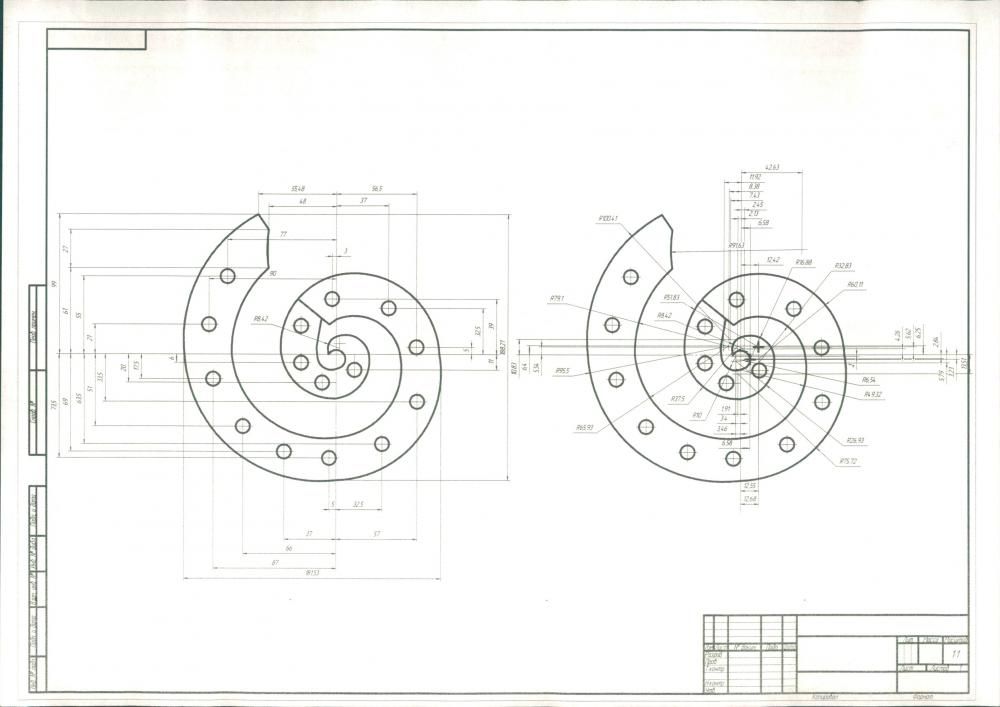

Чертеж. При составлении чертежа необходимо строго выдержать пропорции всех деталей. Зазор между центральной осью и упором должен быть шире заготовки на 3-4 мм. Тогда готовая деталь легко снимется со станка.
К стальной пластине из листа толщиной не менее 3мм приваривается по центру труба диаметром от 30 мм. Рядом крепится центральный упор для фиксации начала заготовки. Затем к ней приваривается металлическая полоса, шириной равная обрабатываемой детали, изогнутая спиралью под необходимым углом.
Приспособление закрепляется на станине. Лучше всего крепить болтами, чтобы можно было легко заменить в случае необходимости.
Для того чтобы облегчить процесс изгибания заготовки, к приспособлению приваривается ручка. Она крепится с обратной от заготовки стороны, чтобы не мешала устанавливать и снимать детали.
Для самостоятельного изготовления любого станка для холодной ковки понадобятся следующие инструменты:

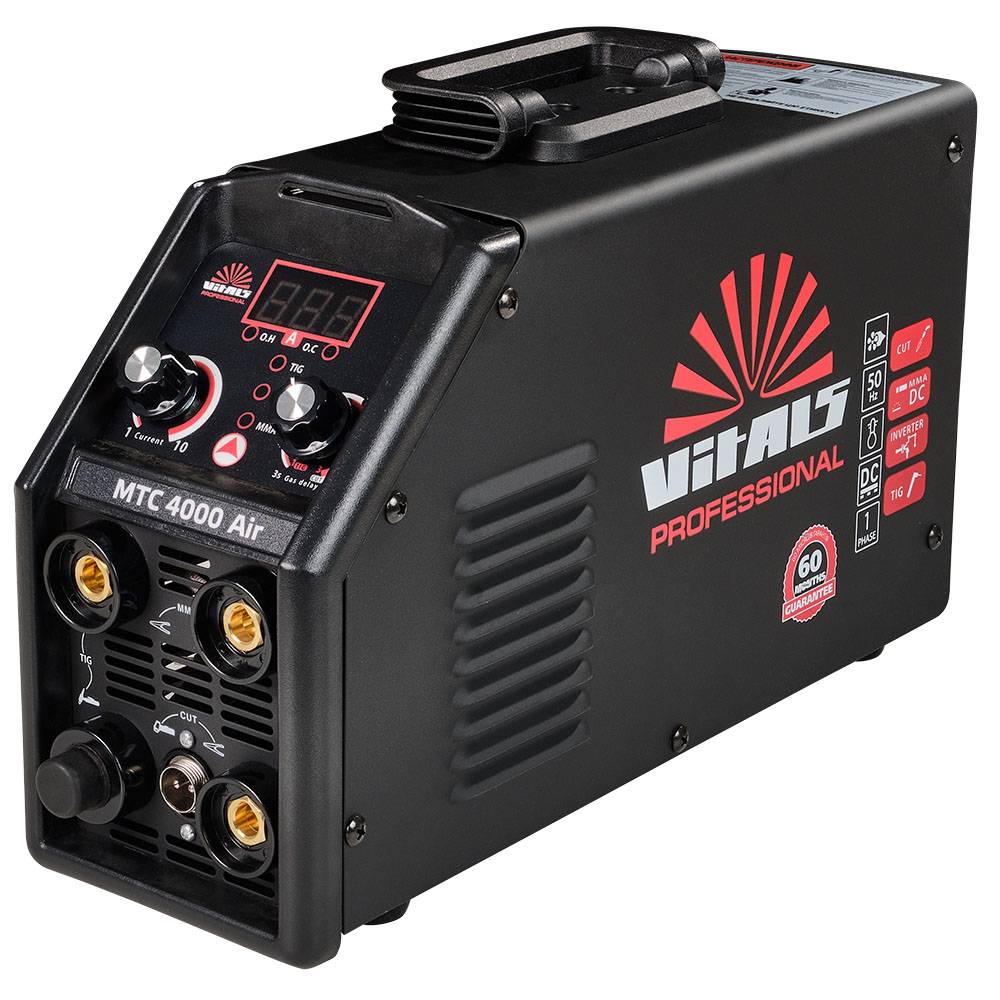

сварочный аппарат;

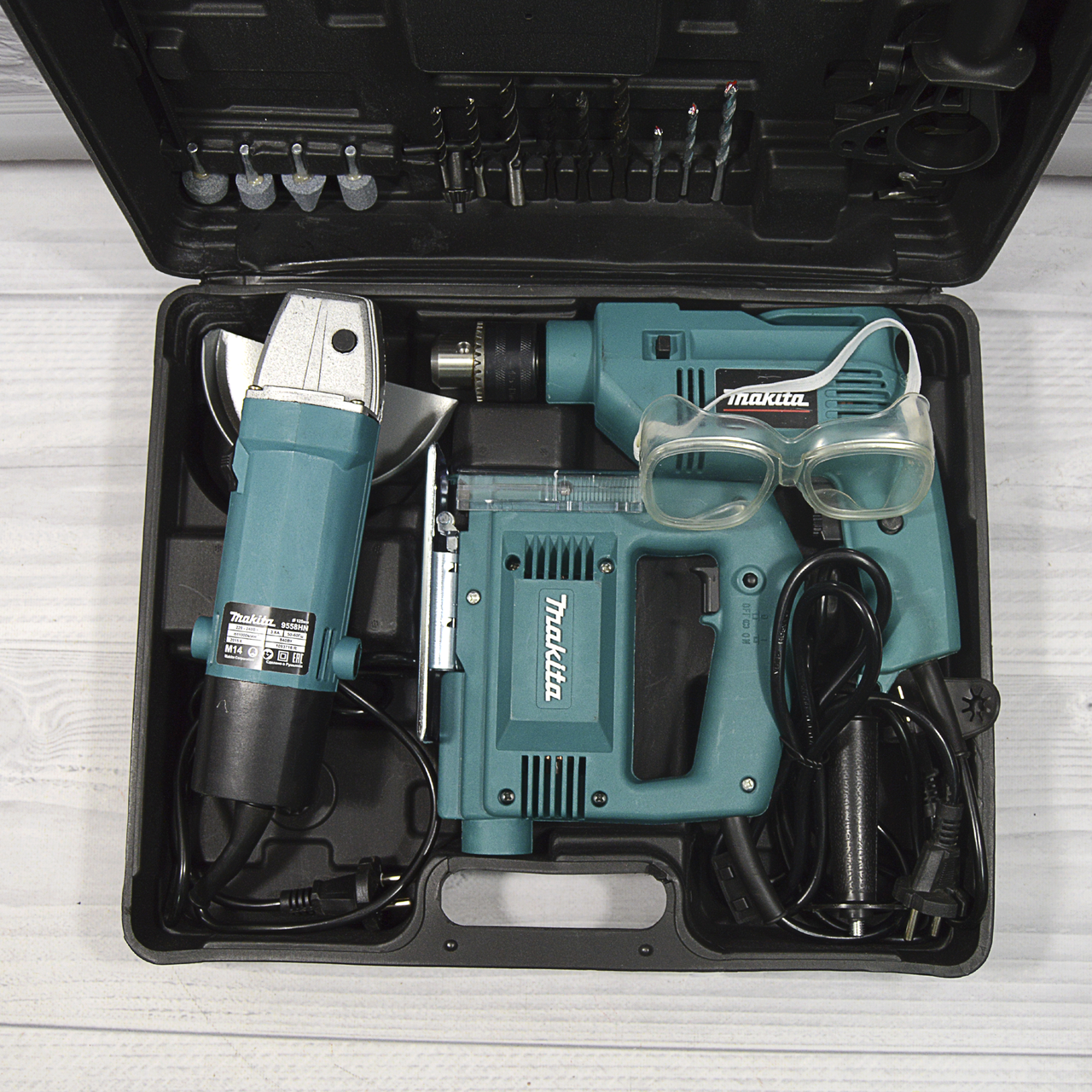

- дрель;
- болгарка (УШМ) с отрезным и шлифовальным кругом;
- сверла различного диаметра;
- коронка по металлу;
магнитный угольник;

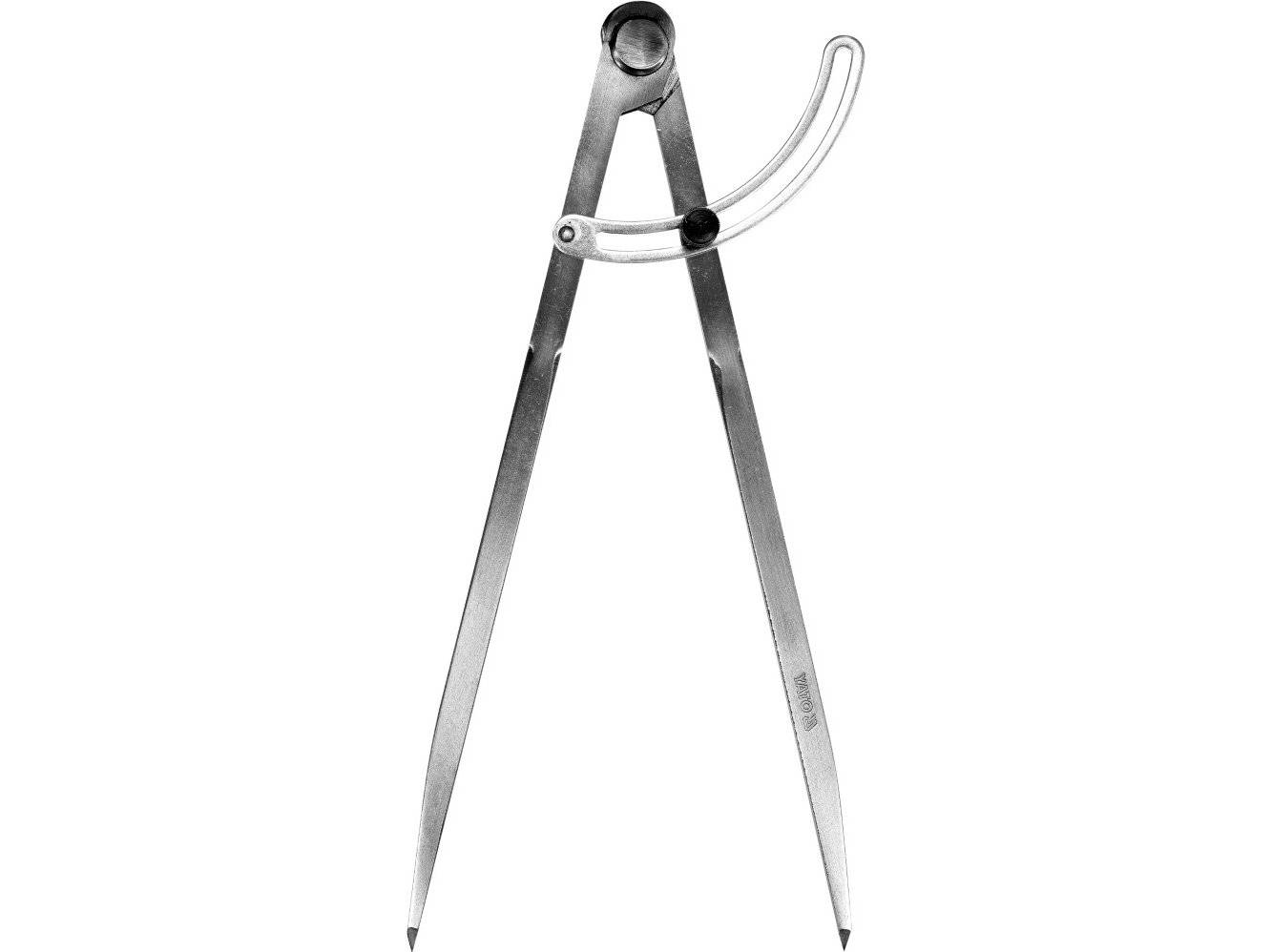

циркуль;

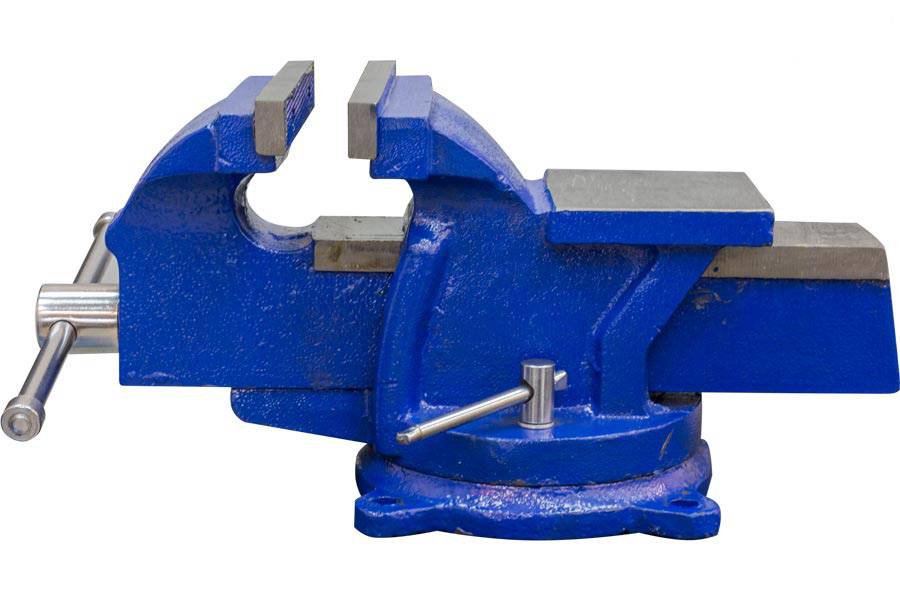

тиски.
Улитка с лемехом
Лемехом называется полоса металла, согнутая по форме нужной детали. Шаблон, по которому будут делаться завитки. Обычно лемех делается съемным, так как завитки делаются по индивидуальным размерам под каждое изделие.

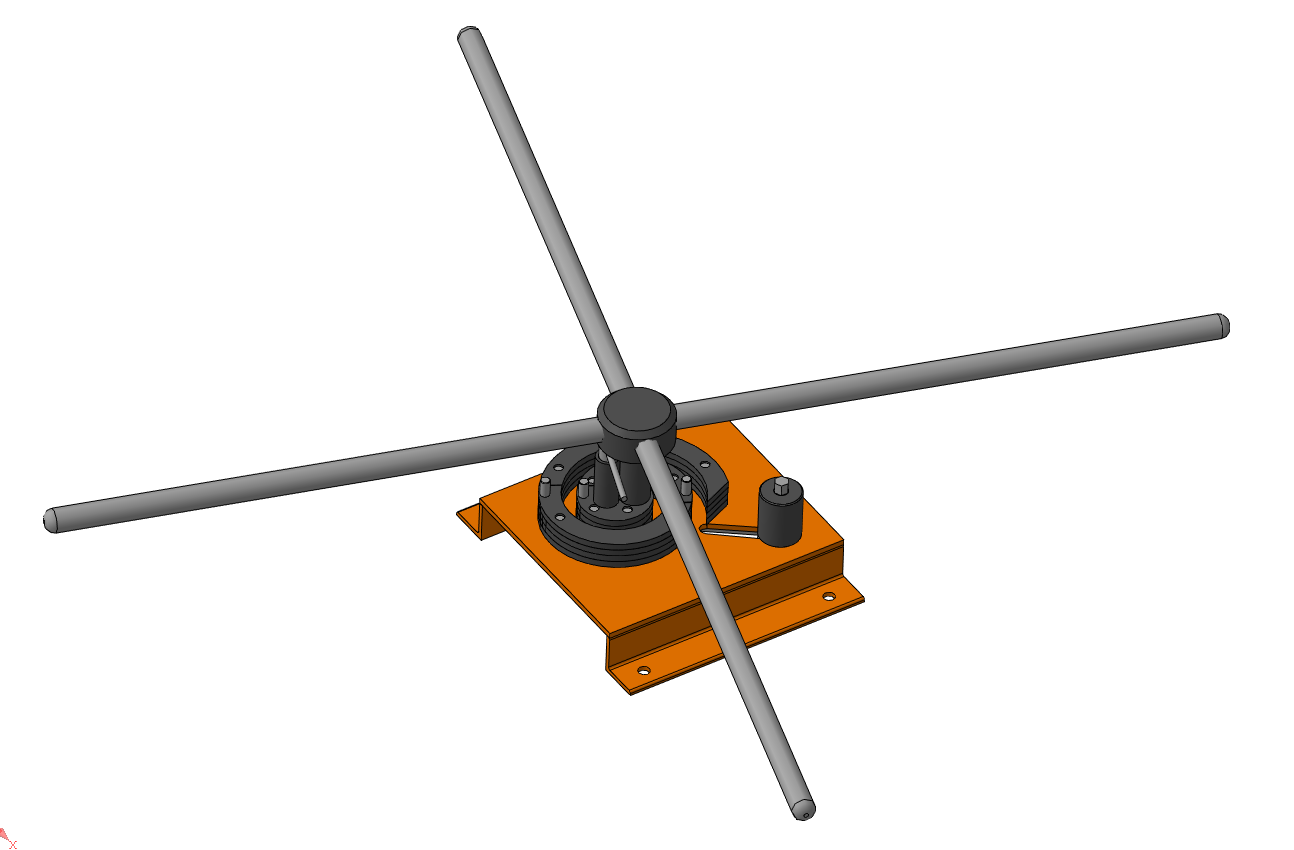

Улитка с рычагом
В случае, ели требуется просто закрутить заготовку в спираль используется улитка с рычагом. Деталь крепится между основным валом и упором и с помощью закрепленного на станине рычага накручивается необходимое количество витков. Чем длиннее рычаг, тем меньшее усилие надо приложить для изгибания заготовки.
Устройство станков для ковки по холодному типу
Каждое приспособление для того, чтобы можно было заниматься холодной ковкой, имеет свои особенности и параметры. Чтобы беспрепятственно можно было сделать станок для холодной ковки своими руками, необходимо разобраться, что представляет собой каждый из них.
| Станок | Устройство | |
Гибочные станки | Конструция этого устройсвта такова, что при помощи изменения роликов и клиньев меняется размер волн и изгибов. Им возможно изгибать прутья до 16 мм. Единственный нюанс этого устройства- его нельзя сделать самостоятельно, потому как требуется обрабатывать и вытачивать много деталей точного размера. Стоимость такого приспособления невелика. | |
Твистер | Работает агрегат благодаря оснащению его специальным шаблоном, к которому придавливается обрабатываемый кусок металла. Давление при этом должно быть очень большим, поэтому те, кто работают на твистере, должны обладать достаточной силой для этого. Кроме этого, сохранность самого шаблона обеспечена наличием упорного рога (концевого). Что касается серединного рога, который иначе назван обводящим, то его следует делать таким образом, чтобы он мог менять свое положение и быть в нем зафиксирован. От этого зависит эффективность работы, особенно для тех, кто приступает к процессу впервые. | |
| Основание с проставками | Такой агрегат позволит сделать узоры абсолютно любых вариаций. Сама по себе конструкция очень проста и представляет собой пластину из прочного и надежного материала, в которую вкручены проставки на определенном расстоянии. Для таких целей можно использовать болты с размерами от м8 до м24. Толщина металла при этом зависит только от мастерства того, кто работает на станке. В основном такое приспособление хорошо подходит для металла с толщиной 6 мм. | |
| Улитки Станок-твистер | С воротом | Такая установка представляет собой пластину-основу, на которой находится специальный виток. Такой виток используется в качестве шаблона для будущего изделия. Особенность станка в том, что «улитка»-шаблон разделена на несколько частей, которые закреплены между собой при помощи специальных соединительных элементов, что позволяет во время работы шаблону варьировать по форме, чем и создаются различного рода волны и изгибы. Минусы в такой конструкции тоже есть, поскольку для того, чтобы изготовить такой станок для холодной ковки своими руками необходимо подбирать очень прочный материал, которой не согнется со временем. Также продумывать соединительные петли, которые достаточно уязвимы, учитывая величину силы, с которой происходит весь процесс сгибания металла. |
Рычажного типа | В таком типе станка «улитка» шаблон прикреплен очень прочно к основанию. Производительность у него за счет такого факта меньше, однако, надежность больше. при помощи специального рычага осуществляется прижим металлической пластины к шаблону, одновременно в процессе необходимо перемещать передвижной ролик. Чтобы сделать такой станок для холодной ковки своими руками можно использовать стальной материал, который отличен свей прочностью, а ролик можно выполнить из обычного роликового подшипника. В целом конструкция схожа с трубогибом. | |
Торсионный станок | Такое устройство хорошо поможет в винтовом скручивании прутьев. Такой станок делается из основы цилиндрической формы из металла и двух крепежных и одновременно скручивающихся элементов. Желательно оснастить такую конструкцию специальной парой лап, которые не будут давать обрабатываемому металлу гнуться не так как необходимо. Принцип работы на станке таков, что прут помещается в удерживающие его элементы, с одного конца зажимается, а с другого конца с помощью вращающегося шпинделя закручивается до нужного размера винтовой волны. |
Приспособления для выполнения «гусиной лапки»

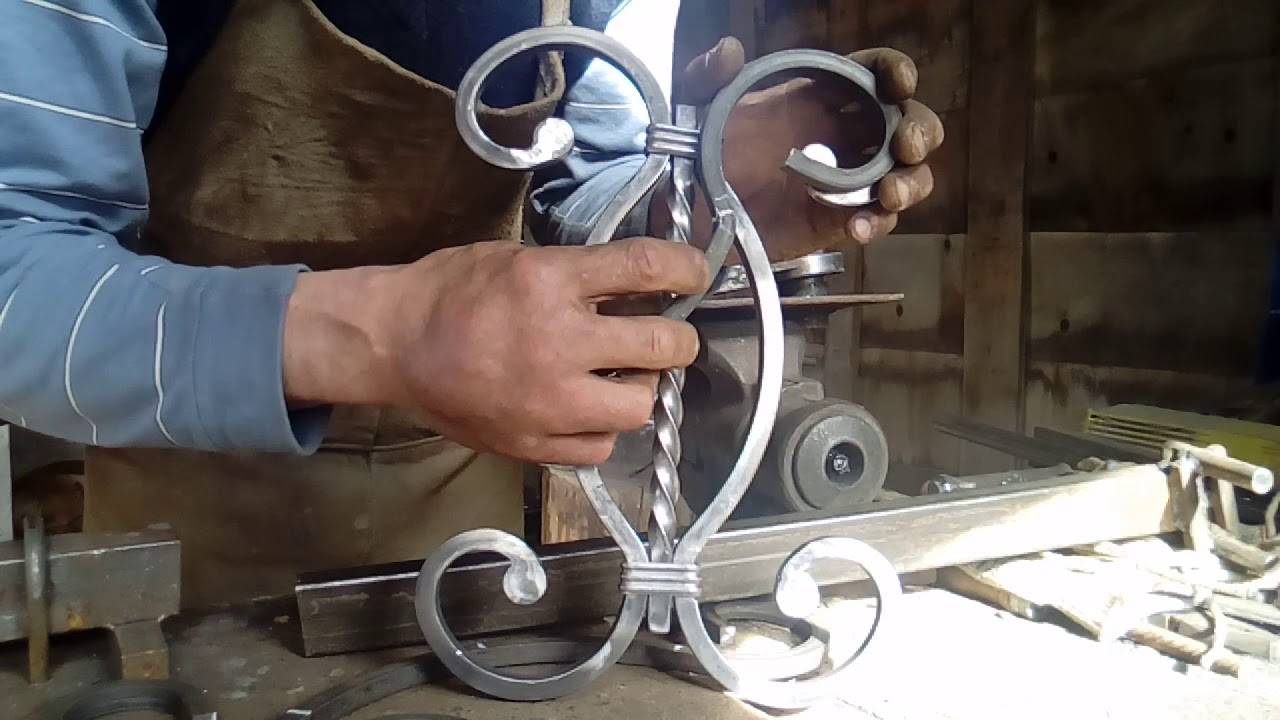

«Гусиная лапка» — расплющивание с нанесением красивых насечек концов заготовок для придания большей изящности конструкции или с целью уменьшения толщины для различных соединений.
Концы элементов оформлены «гусиной лапкой»
Эту операцию можно выполнить при помощи станка с матрицей или приспособлением и тяжелым кузнечным молотом на наковальне. Оба варианта мы даем в виде видеоматериалов.
Станок для изготовления «гусиной лапки»
Приспособления для ковки «гусиных лапок»
Подробный процесс изготовления штампа
Ниже прокатный станок для выполнения той же операции.
Станок для прокатки «гусиной лапки» (расстояние между вальцами регулируется). Материалы для прокатного станка: шестерни и валы — запчасти от комбайна б/у
Принцип действия
Источники
- https://sdelairukami.ru/konduktor-ulitka-dlya-holodnoj-kovki-svoimi-rukami/
- https://podelki.expert/stanok-dlya-xolodnoj-kovki-svoimi-rukami/
- https://metmastanki.ru/stanok-ulitka-dlya-holodnoy-kovki
- https://v-teplo.ru/stanok-dlya-holodnoj-kovki.html
- https://1builder.ru/xolodnaya-kovka-stanki-i-chertezhi-svoimi-rukami.html
- https://www.rocta.ru/info/kak-sdelat-stanok-dlya-holodnoj-kovki-svoimi-rukami/
- https://papamaster.su/chertezhi-stanka-dlya-xolodnoj-kovki/
- https://www.umeltsi.ru/stanki/3989-stanok-dlya-holodnoy-kovki-svoimi-rukami.html
- https://svoimirykamiinfo.ru/xolodnaya-kovka-svoimi-rukami/
- https://www.rmnt.ru/story/instrument/kuznechnoe-oborudovanie-stanok-dlja-xolodnoy-kovki-svoimi-rukami.1172021/
- https://pochini.guru/instrument/stanok-dlya-holodnoy-kovki
Гибочные станки
Предназначены для изготовления одинарных и двойных завитков, дуг, колец и полуколец. Используются трубы, полосы, прутки, квадраты из конструкционной углеродистой стали, мягки металлов: меди, латуни, бронзы. Напольные машины с электроприводом способны гнуть трубы большого диаметра. Для изготовления декоративных элементов используются ручные гибочные устройства. Наши эксперты рассмотрели множество вариантов и отобрали для рейтинга три номинанта, получивших самые хорошие отзывы покупателей.
Proma UO-120 25100101
Ручное настольное приспособление, простое по конструкции, компактное, легкое. Максимальный угол изгиба 120°. Этого достаточно для изготовления уголков разной формы из стальной полосы. Толстостенные и сплошного сечения профили, трудно поддающиеся деформации, можно предварительно разогревать.
Уверенно сгибает стальную или медную пластину шириной 10 см, толщиной от 5 до 15 мм, изгибает в кольца круг 30 мм после нагрева, квадрат 30х30 мм. Укомплектован сменными панелями – кондукторами, предназначенными для получения гнутых деталей разного радиуса. В эксплуатации прост. В техническом обслуживании не нуждается. Замена кондукторов (переход с одного радиуса изгиба на другой) не занимает много времени и усилий.
Достоинства:
- Универсален, производит несколько разных элементов художественной ковки;
- Легко транспортируется, быстро приводится в рабочее состояние;
- Радиусы изгиба выполняются с высокой точностью;
- Работает с холодными и горячими заготовками.
Недостатки:
Высокая цена для ручного инструмента.

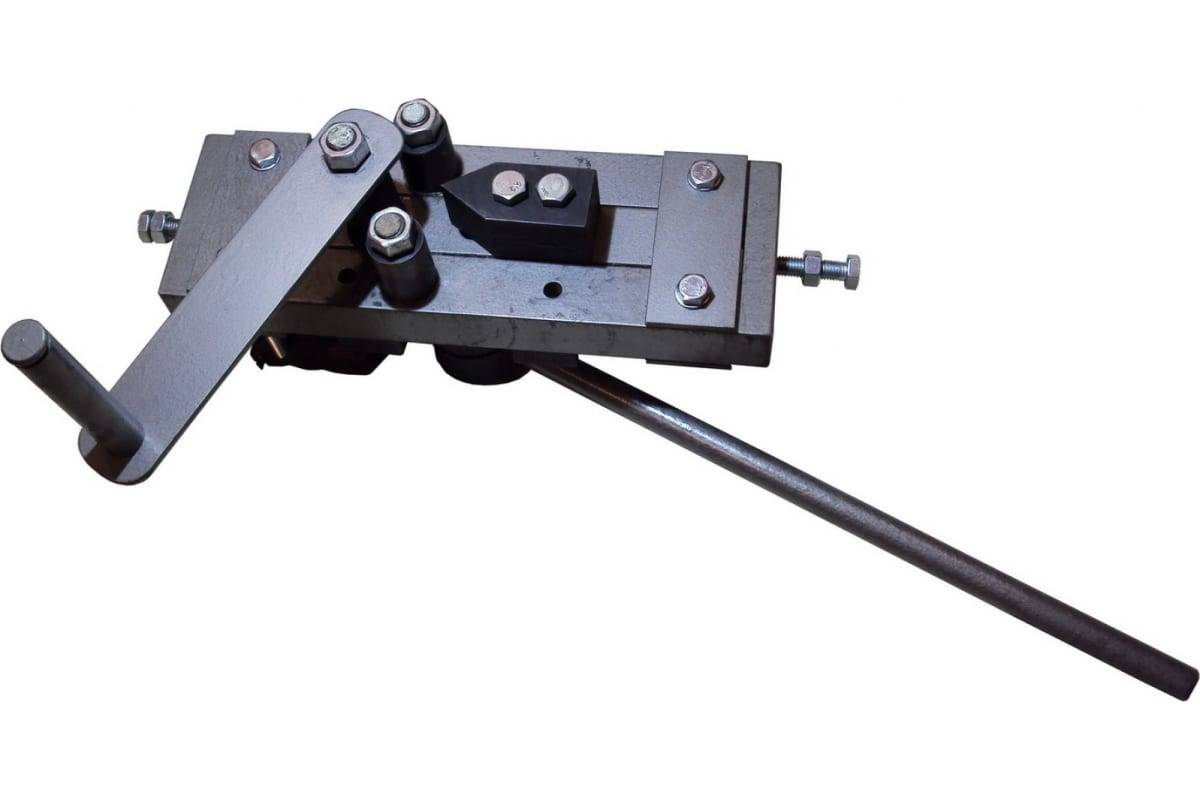

Aura Tools Гнутик 6500022
Ручной станок Гнутик для холодной ковки. Используется для изготовления колец, завитков, дуг из полосовой стали, квадрата, прутка. Основу устройства составляют два опорных ролика, ползун и два рычага. Материал всех частей инструмента – термообработанная инструментальная сталь. Подготовка к работе выполняется просто. Приспособление располагается на верстак и жестко крепится четырьмя болтами.
Вращающаяся рукоять надевается на вал и фиксируется стопорным кольцом. Чтобы согнуть заготовку под углом, ослабляем и отводим ограничительный винт, помещаем металл между опорными роликами и ползуном. Воздействуя на нижний рычаг изгибаем деталь под нужным углом. Для изготовления колец, завитков, полуколец, деталь помещается между роликами и вращающейся ручкой. Работая нижним рычагом, постепенно изгибаем пластину (пруток), вращающейся ручкой одновременно прокатываем деталь по роликам, до получения заданного радиуса.
Достоинства:
- Гарантия от производителя на 12 месяцев;
- Простота и удобство эксплуатации;
- Многолетний рабочий ресурс;
- Выполняет несколько операций;
- Позволяет изготавливать не менее пяти деталей разного вида.
Недостатки:
Есть жалобы на заклинивание роликов.
Triod FBM-30 241036
Универсальное устройство, предназначенное для обработки заготовок из мягких металлов. Незаменимый инструмент для ремонтных мастерских, небольших частных производств, занятых изготовлением уникальных кованых изделий. Основная доступная операция – гнутье стальной полосы и прутка сечением до 15х15. Заготовку изгибает под любым углом от 0 до 360°. Максимальное сечение обрабатываемой полосовой стали: 30х8.
Рычаг с длинной рукоятью позволяет сгибать металл, не затрачивая серьезных усилий. Высокое качество сгиба достигается за счет регулируемого упора, позволяющего надежно удерживать деталь в заданном положении в процессе обработки. Наличие станочных тисков обеспечивает точность исполнения операций. Весь комплект весит не более 20 кг, может переноситься и монтироваться на любом, достаточно прочном основании. Основание имеет отверстия для надежной фиксации болтами к верстаку.
Достоинства:
- Большой угол сгиба;
- Прочная сборка, выдерживать большие нагрузки;
- Наличие градусной шкалы обеспечивает точность повторения операций;
- Эксплуатация несложная, специальных навыков не требует;
- Порошковое покрытие защищает узлы от коррозии.
Недостатки:
Мало оправок в комплекте.
Улитка
Станок улитка для холодной ковки. Разработан для производства гнутых элементов: завитков, запятых, вензелей, бубликов и т.п. Отрезки полосовой стали, кругов, квадратов, профильных труб, мастера, владеющие «Улиткой», превращают в сложные фигуры, украшающие подставки для цветочных горшков, ограждения лестничных маршей, калитки, скамейки и пр. В комплекте с инструментом обязательно присутствуют оправки (шаблоны). От их количества зависит разнообразие готовых деталей. В нашем рейтинге два номинанта этого типа. Многие мастера назвали их лучшими в своем классе.
Гиббон
Ручной гибочный станок для холодной ковки профильной трубы, прутка, полосы. Рычаг с обжимным роликом, оправка, размещены на легкой подставке из стального листа, толщиной 4 мм. Устройство крепится к верстаку болтами. Порошковое покрытие защищает детали от коррозии, сколов, царапин. Станки гиббон для холодной ковки имеют тройной запас прочности, подтвержденный актами испытаний, комплектуются усиленными шаблонами из 20 – миллиметровой стали.
Для облегчения работы гибочное устройство оснащается длинными рычагами. С прижимным роликом в комплекте, кузнецу не нужно придерживать заготовку в оправке руками. На выходе мастер получит ровные, абсолютно одинаковые детали. Улитка «Гиббон» легко справляется с гнутьем кругов, диаметром до 12, квадратов, сечением 14х14, полосу 30х6, профильными трубами 15х15. Все размеры даны в мм. Габариты устройства: 43,5х34х19 см, полная масса 12 кг. Комплект состоит из станины, трехсоставной улитки, рычага с тремя удлинителями, размером 430 мм каждый.
Достоинства:
- Легко собирается в рабочее состояние;
- С холодной ковкой справляются даже пользователи, не владеющие кузнечными навыками;
- Точность повторения формы и размеров каждого завитка уникальная;
- Производитель дает гарантию на 12 месяцев;
- Гнет пять типов завитков, диаметром от 6 до 27 см.
Недостатки:
Мало шаблонов в комплекте.
Stalex SBG-30
Ручная гибочная установка для профессионального применения. Мастера – кузнецы используют ее для изготовления декоративных кованых элементов оград, калиток, скамеек, беседок, цветочных вазонов и пр. Материал заготовок – низкоуглеродистые стали, медь, латунь. Максимальное сечение изгибаемых деталей (мм) – 10х10 для прутка и квадрата, 30х10 – для стальной полосы.
Размеры устройства: 55х30х22 см. Масса 27 кг. Тяжесть небольшому станку придает массивное основание. Устройство надежно фиксируется на любой прочной подставке, столе, верстаке. В состав оборудования, кроме станины входят: три сменные оправки для изготовления вензелей и завитков, длинный рычаг с прижимным роликом. Зазор между роликом и оправкой регулируется под сечение заготовки.
Достоинства:
- Многолетний срок эксплуатации;
- Надежная сборка;
- Простота выполнения операций;
- Не нуждается в техобслуживании.
Недостатки:
Не работает с прутками, сечением больше 10х10 мм.
