Виды оборудования: какими бывают станки для холодной ковки
Следующим шагом нашего небольшого исследования будет распределение имеющихся на сегодняшний день приспособлений по их техническим возможностям. Это позволит более точно определить инструмент, необходимый именно для ваших целей.
ФОТО: salon-kovki.ruБольшинство агрегатов способны выполнять лишь определённый набор действий – поэтому правильный выбор в данном сегменте особенно критичен
Гнутик
Основным технически простым и незамысловатым прибором среди героев нашего обзора является станок для холодной ковки, именуемый «Гнутик». Аппарат способен создавать лишь два вида изделий – дуга либо кольцо. Тем не менее, именно с этого устройства большинство мастеров начинают свой путь в кузнечном деле.
ФОТО: poqitamota.gaУчтите, что тяги свыше 12 мм вряд ли поддадутся ручной холодной ковке в Гнутике
Волна
Следующим можно выделить минималистичный станок, именуемый «Волна». Представляет он собой ряд валов и роликов, расположенных на определённом расстоянии друг от друга в пространстве. Подобное оборудование также является ручным – кузнец самостоятельно передвигает заготовку, придавая ей характерную форму.
ФОТО: all-companies.ruБлагодаря простой конструкции устройства, для работы с «волной» подойдёт и пруток, и труба, и полоса
Улитка
Ещё одним достаточно известным, хотя и необычным приспособлением является так называемая «Улитка». Конструктивно она действительно напоминает раковину моллюска в разрезе. За счёт подобного устройства станок способен создавать спирали, завитки и тому подобные декоративные фигуры из прутков и полос.
Для облегчения процесса лучше всего выбрать электрическую версию оборудования
Твистер
Следующий представитель класса позволяет вращать стальную заготовку вдоль центральной оси. Отсюда и необычное название, происходящее от слова twist (в переводе с английского – «вращать»). Состоит агрегат из двух противопоставленных тисков, в одних из которых расположен поворотный механизм. При его движении металл изгибается, принимая характерный внешний вид.
ФОТО: stanmann.ruСтильный шампур, замысловатая ограда, эффектная рукоять меча – лишь малая толика изделий, создаваемых при помощи Твистера
Глобус
Это творение инженерной мысли определённо повторяет идеи, заложенные в Улитке. Но в данном станке действует совершенно другой принцип работы: расположив и закрепив заготовку в одной части аппарата, кузнец передвигает специальную рукоять, придавая металлу форму, заложенную шаблоном.
ФОТО: rmnt.ruЕсли вы хотя бы раз делали домашние закрутки, то без труда справитесь с подобным устройством
Универсальная модель
В качестве альтернативы описанным выше вариантам существуют приборы, совмещающие в себе сразу несколько функций. Имея в своей мастерской такую «машину», вы без особого труда справитесь с изготовлением как основных декоративных элементов, так и сложных конструкций. Но у такой мультизадачности есть и свои отрицательные стороны, но об этом поговорим позднее.
ФОТО: stavropol.sterbrust.comПрофессиональные электрические модели стоят немало, поэтому без лишней необходимости лучше не планировать их приобретение
Станок улитка для холодной ковки своими руками
Изготовление станка состоит из нескольких этапов:
Чертеж. При составлении чертежа необходимо строго выдержать пропорции всех деталей. Зазор между центральной осью и упором должен быть шире заготовки на 3-4 мм. Тогда готовая деталь легко снимется со станка.
К стальной пластине из листа толщиной не менее 3мм приваривается по центру труба диаметром от 30 мм. Рядом крепится центральный упор для фиксации начала заготовки. Затем к ней приваривается металлическая полоса, шириной равная обрабатываемой детали, изогнутая спиралью под необходимым углом.
Приспособление закрепляется на станине. Лучше всего крепить болтами, чтобы можно было легко заменить в случае необходимости.
Для того чтобы облегчить процесс изгибания заготовки, к приспособлению приваривается ручка. Она крепится с обратной от заготовки стороны, чтобы не мешала устанавливать и снимать детали.
Для самостоятельного изготовления любого станка для холодной ковки понадобятся следующие инструменты:
сварочный аппарат;
- дрель;
- болгарка (УШМ) с отрезным и шлифовальным кругом;
- сверла различного диаметра;
- коронка по металлу;
магнитный угольник;
циркуль;
тиски.
Улитка с лемехом
Лемехом называется полоса металла, согнутая по форме нужной детали. Шаблон, по которому будут делаться завитки. Обычно лемех делается съемным, так как завитки делаются по индивидуальным размерам под каждое изделие.
Улитка с рычагом
В случае, ели требуется просто закрутить заготовку в спираль используется улитка с рычагом. Деталь крепится между основным валом и упором и с помощью закрепленного на станине рычага накручивается необходимое количество витков. Чем длиннее рычаг, тем меньшее усилие надо приложить для изгибания заготовки.
Главные виды станков и их функционал
От дешевых ручных станков для начинающих знакомиться с холодной ковкой до универсального гибочного комплекса с ЧПУ — линейка станков для холодной ковки BlackSmith – наверное, самая широкая в РФ.
Ручные станки для ковки BlackSmith выгодно отличительны от китайского товара низкого качества большой точностью изготовления, высоким ресурсом и хорошей инструментальной сталью, используемой для производства ключевых узлов. Помимо гнутиков, улиток и торсионов, BlackSmith предлагает большой спектр оборудования для мероприятий по подготовке — инструмент для нарезания металла и правки заготовок.
Гнутик M3-G BlackSmith предназначается для сгибания полосы 40*5 и прутка до 12 мм в дуги, изготовления колец радиусом от 80 мм и гибки углов более 60 градусов.
Ручная улитка M3-V1 BlackSmith позволяет выгибать завитки разной формы из полосы до 40*5 мм, круглого и квадратного прутка до 12 мм.
Торсионный станок M04B-KR BlackSmith собой представляет очень функциональный набор для производства корзинок и витых прутьев сечением до 16 мм.
Устройство для обрезки седловин на концах труб TN1-38/50 BlackSmith работает с трубами диаметром 38 и 50 мм дает возможность сделать заготовки для сварных объемных трубчатых конструкций
На верхнем конце продуктовой линейки BlackSmith находится топовая модель UNV3-02 многоцелевой станок для ковки. Этот комбайн делает фактически все знаменитые операции холодной ковки и способен создавать эти элементы ковки с применением художественных элементов, как завитки, витые прутья, корзинки, кольца, обычные , двойные и обратные завитки, дуги и арки больших радиусов, расплющивать конец прутка в «гусиную лапку», двухстороннюю полуволну и «вчистую»
Как построить завиток?
Эскизов завитков для художественной ковки в интернете достаточно, но при попытках подогнать их размеры к требуемым для себя нередко оказывается, что изделие зрелищно проигрывает из-за вроде бы незначительного нарушения пропорций. Поэтому желательно также уметь строить ковочные шаблоны завитков, заведомо обладающие эстетическими достоинствами.
Шаблоны для холодной ковки художественных завитков – волют – строятся на основе математических спиралей. Чаще всего используется логарифмическая спираль; это одна из широко распространенных естественных форм, выражающая фундаментальные законы природы. Логарифмическая спираль обнаруживается и в раковине улитки-моллюска, и в нашем слуховом аппарате, и в форме скрипичного ключа в нотной записи; в грифе самой скрипки тоже.
Построение образующих шаблонов для холодной ковки на основе спиралей
Принцип построения логарифмической спирали по точкам заключается в том, что при повороте образующего ее радиуса, начиная с некоего начального R0, на фиксированный угол ?, его длина умножается на показатель расхождения спирали p. Для волют p берут, как правило, не более 1,2, т.к. логарифмическая спираль расходится (раскручивается) очень быстро; на поз. В рис. для примера показана логарифмическая спираль с p = 1,25. Чтобы попроще построить спираль по точкам с достаточной для кузнечных работ точностью, принимают ? = 45 градусов.
В случае, когда требуется более плотная арифметическая спираль, при повороте образующего ее радиуса на те же 45 градусов к предыдущему радиусу прибавляется 1/8 шага спирали S, поз. Б. В том и другом случае R0 берут равным или большим поперечника d заготовки равномерного сечения, поз А. Если начальный конец заготовки заострен, R0 может быть и меньше d, вплоть до предела пластичности металла.
Осталось определиться, как уложить зрительно гармоничную спираль с заданный для нее размер проема a. Чтобы решить эту задачу аналитически, т.е. по формулам с любой заданной наперед точностью, придется решать уравнения кубические и высших степеней. Компьютерных программ для численного технического расчета волют в интернете что-то не обнаруживается, поэтому воспользуемся приближенным методом, позволяющим обойтись одним рабочим и, возможно, одним проверочным графическим построением. В его основе лежит предположение, что при небольших р суммы R2+R6 и R4+R8 сильно не различаются. Пошаговый алгоритм построения волюты для ковочного шаблона отсюда следует такой:
- исходя из наличного материала определяем R0;
- количество витков волюты w берем по принципу: как бог положит на душу левой задней лапы любимого кота;
- пользуясь данными таблицы на рис., рассчитываем поперечник волюты b такой, чтобы он был немного меньше ширины проема под нее a, см. поз. Г;
- рассчитываем рабочий начальный радиус R по формуле на поз. Г;
- строим по точкам профиль волюты в масштабе;
- при необходимости точно подгоняем R по той же формуле и строим профиль рабочего шаблона окончательно.
Какие виды станков выделяют среди имеющихся предложений на рынке
Инструменты и станки для работы с металлами продаются в строительных магазинах. В зависимости от типа питания, выделяют два вида станков:
- Ручные приспособления, работающие за счет прилагаемой силы мастера через ряд рычагов.
- Оборудование с электроприводами. Используется для серийного производства различных деталей и элементов.
Также механизмы, которые продаются в магазинах, можно разделить по количеству выполняемых функций. Есть многофункциональное оборудование, которое совмещает в себе несколько приспособлений для работы с заготовками. Ко второй группе относятся механизмы узконаправленного действия. Они позволяют выполнять только одну операцию.
Преимущества ручных механизмов
Не всегда оборудование с электроприводами лучше домашних самодельных станков. Например, для работы электродвигателей требуется проводить дополнительное питание, что может стать проблемой для гаражей или подвалов. Также ручные станки можно регулировать, добавлять к ним дополнительные приспособления, при необходимости, разбирать.
Цена станков холодной ковки
Ценник на покупные механизмы для работы с металлами формируются в зависимости от функционала станков, типа питания, дополнительных деталей и материалов, которые использовались при сборке и изготовлении конструкции.
Станки для холодной ковки (Фото: Instagram / stanki_kovka_metalla)
Стоимость ручных механизмов
При выборе ручных станков для холодной ковки нужно заранее узнать о разных типах механизмов для металлургии и ковки. Например, цены на улитку и гнутик начинаются от 15000 и заканчиваются 20000 рублей. Волна, торсион и пресс стоят до 10000 рублей. В среднем за все основные ручные станки придется заплатить около 70000 рублей. Существуют также многофункциональные механизмы, которые смогут выполнять несколько операций. Однако цена за такое оборудование начинается с 75000.
Модели с электрическим приводом
Станки для ковки часто оборудуются электроприводами, для облегчения труда человека. Но цена на такое оборудование выше, чем у ручных приспособлений. Ценник меняется в зависимости от количеств встроенных функций и мощности электродвигателей. Например, универсальные машины со стандартной сборкой стоят около 300000.
Отечественные модели
Большинство станков, которые можно найти в продаже, являются моделями китайского завода Blacksmith. Однако существуют и российские производители, занимающиеся изготовлением станков для ковки. Компания «Станкоцентр ПРО» изготавливает многофункциональное оборудование для холодной ковки, которое можно использовать для производственных целей. Средняя цена на это оборудование — 250000 рублей.
Универсальный ручной гибочный инструмент MB21-30
Новинка 2017 года! Теперь самый популярный кузнечный инструмент в нашем ассортименте изготавливается в России! BlackSmith MB21-30 — универсальный ручной станок (инструмент) который позволяет изготавливать самый широкий спектр изделий в стандартной комплектации (без дополнительных оправок), инструмент уже укомплектован всем необходимым для работы! Гибка колец, изготовление завитков (инструмент улитка), загиб углов, гибка хомутов, дуги и кузнечной волны — все это может инструмент для холодной ковки MB21-30!
Цена 19 800 рублей Нет в наличии
Инструмент достаточно прост в использовании достаточно посмотреть наше видео (внизу страницы), чтобы понять принцип работы данного станка.
Все оправки в комплекте !
Особенности (фото кликните для увеличения):
- Термически обработанные оправки
- Мощная и надежная стальная конструкция
- Порошковая окраска корпуса, воронение (химическое оксидирование) рабочих элементов
- Ограничители угла загиба, а также безступенчатый ограничитель длины заготовки (упор)
- Новая конструкция матриц для более быстрого и надежного захвата материала
- Быстросъемный эксцентриковый механизм прижима ускоряет работу в разы
- Опорный прокатный ролик и рабочие края оправок из закаленной стали
- Простая регулировка станка
- Широкий спектр выполняемых операций и изделий
- Универсальность применения (подойдет как профессионалам, так и новичкам кузнечного дела).
Комплектация:
- Станок с ручкой и набором оправок;
- Ограничители: угла загиба, подачи материала (упор);
- Инструкция по эксплуатации;
- Ключ шестигранник для работы.
Оправки в комплекте:
- оправка для гибки колец и дуг;
- оправка для гибки на угол с эксцентриковым прижимом;
- двухзвенная оправка для гибки волют, завитков.
Технические характеристики:
- Материал корпуса: углеродистая сталь
- Материал оправок, рабочих частей: высокоуглеродистая сталь
- Требование к соприкасающимся поверхностям: смазка (например, Литол 24)
- Обработка прутка: 14 мм
- Обработка полосы: 30 х 8 мм
- Обработка квадрата: 14 х 14 мм
- Вес: 34/35кг
- Тип упаковки: гофрокартон
- Размер упаковки: 550х310х220 мм
- Страна изготовитель: Россия
- Гарантия: 1 год, с возможностью продления до 3-х лет.
- Обрабатываемые материалы: Ст3 — Ст20; алюминий, медь и более мягкие сплавы
Перечень изготавливаемых изделий* (максимальные параметры, мм):
Гибка завитков (квадрат — 12×12; пруток — 12; полоса — 30 х 8)
Гибка колец (квадрат — 14×14; пруток — 14; полоса — 30 х 8)
Гибка на угол (квадрат — 14×14; пруток — 14; полоса — 40 х 6)
Гибка дуги;гибка замкнутых контуров;гибка кузнечной волны
*инструмент позволяет изготавливать достаточно широкий спектр изделий, много зависит от вашей фантазии!
Видео ролик № 1 (обзор возможностей, комплектация, гарантия, MB21-30, новая версия):
Видео работы № 2 (операции, выполняемые с помощью MB21-30, новая версия):
Видео ролик № 3 (операции, выполняемые с помощью MB21-30, новая версия):
Источник
Как правильно подобрать станок для холодной ковки: основные критерии выбора
Приняв решение заниматься холодной ковкой металла, вам предстоит столкнуться с проблемой выбора оптимального приспособления. Чтобы не совершить ошибку на этом этапе, достаточно определиться с основными условиями. Давайте же непосредственно рассмотрим каждое из них в отдельности.
Способ работы (управления)
В данной категории существует всего два варианта – либо ручной механизм, либо электрический. Первый метод лучше всего подойдёт новичкам, поскольку при нём можно оперативно изготавливать одинаковую продукцию без переналадки. Версия с электромотором, наоборот, довольно требовательна к навыкам мастера, но зато отличается высокой производительностью и возможностью работы с крупногабаритными профилями.
ФОТО: ahequkupimer.tkЕщё одним несомненным достоинством ручных ковочных станков является высокая надёжность и долговечность
Производитель оборудования
Не менее важный аспект – происхождение героя нашего обзора. На первый взгляд может показаться, что качественный заводской продукт будет идеальным при любых обстоятельствах. Да, в 95% случаев именно так всё и обстоит. Но не стоит забывать о талантливых обладателях «очумелых ручек». При желании, они могут создать с нуля уникальный самодельный инструмент, имеющий особые характеристики.
ФОТО: omowolybikij.tkПри желании, можно собрать готовый станок лишь из подручных материалов – были бы чертежи да опыт сварочной работы
Кстати, раз речь зашла о заводских моделях, не лишним будет предложить читателям небольшой рейтинг производителей станков, присутствующих на отечественном рынке:
| Бренд | Страна производитель | Популярная модель | Оценка HouseChief, балл |
| Польша | Ручной гибочный универсальный инструмент Stalex SBG-40 | 8,2/10 | |
| Россия | Универсальный гибочный станок TRIOD SBG-30 | 8,7 /10 | |
| Чехия | Ручной листогибочный станок Proma UO-30 | 9,2/10 | |
| Германия | Инструменты для гибки завитков Blacksmith M3-V9 | 9,4/10 | |
| Россия | Станок художественной ковки Ажур-1М | 9,7/10 | |
| |
Многие из читателей интересуются: правда ли можно изготовить самому с нуля работающую версию приспособления? Мы с уверенностью отвечаем – да, это действительно так. Более того, можно встретить массу реальных примеров подобной деятельности. Представленное ниже видео покажет вам лишь одну из сотен возможных вариаций. Всё зависит только от вас и вашего желания!
Watch this video on YouTube
Многозадачность
Как мы уже говорили ранее, герои нашего обзора могут быть как узкоспециализированными, так и универсальными. И хотя второй вариант кажется более выгодным и производительным, подобное решение подойдёт далеко не всем. Во-первых, вам может понадобиться лишь одна-две функции, а не целый набор возможностей – а это уже нерациональная переплата. Во-вторых, универсальные агрегаты быстрее выходят из строя, поскольку они используют чересчур много ресурсов. Также для начинающих кузнецов будет куда проще разобраться в особенностях работы узконаправленного приспособления для холодной ковки.
ФОТО: ggptl.gomel.byПодобный прибор хорошо подойдёт для небольшого завода или частной мастерской, но никак не для обычных бытовых нужд
Стоимость аппарата
Наконец, не лишним будет упомянуть о ценах на продукцию. На самом деле, найти устройство дешевле десяти тысяч рублей в данном сегменте не так просто – поэтому многие и стремятся к изготовлению самодельного оборудования. Тем не менее, станки заводского производства актуальны всегда, особенно для тех, кто хочет активно заниматься производством кованых изделий различного вида и назначения.
ФОТО: websvarka.ruСэкономив на приобретении полноценного агрегата, вы вряд ли получите максимально качественный и надёжный результат
Рейтинг качественных электрических станков для холодной ковки

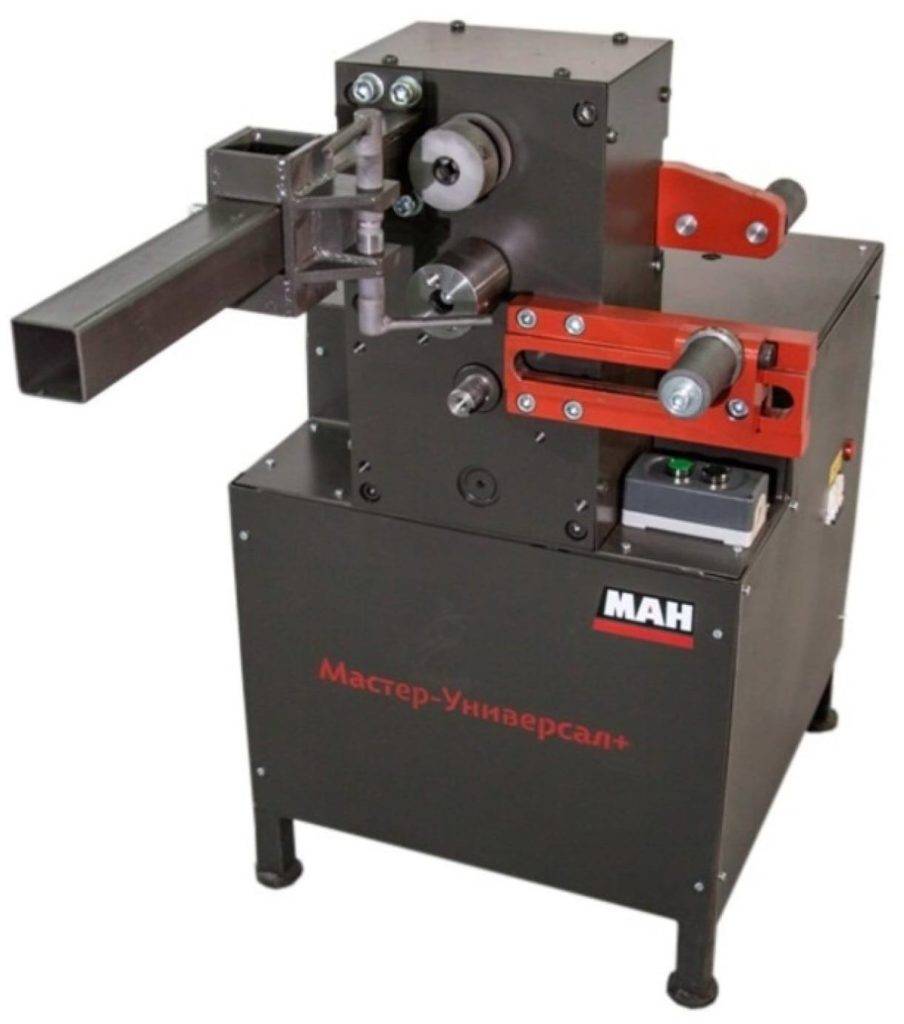

Мастер Универсал 380В в комплектации Оптима
Этот станок для кузнечной ковки от одного из лучших отечественных производителей выпускается компанией Оптима. Характеризуется наличием широкого функционала, и может использоваться для художественной ковки. Применяется для изготовления различных элементов, а также декоративного проката. Позволяет осуществлять расковку и скручивание профильной трубы диаметром 40х40 мм и сечением до 22 мм. Работает от сети с напряжением 380 В. Исходя из предоставленного производителем обзора, мощность прибора – 2 кВт. По праву считается одним из самых хороших решений, присутствующих на рынке. В комплект поставки входит ряд вспомогательных элементов и крепежей, а также пошаговая инструкция по сборке и последующей эксплуатации конструкции. Поставляется в собранном виде.
Сколько стоит новинка? Покупка обойдется в 363000 руб.
Мастер Универсал 380В в комплектации Оптима
Достоинства:
Недостатки:

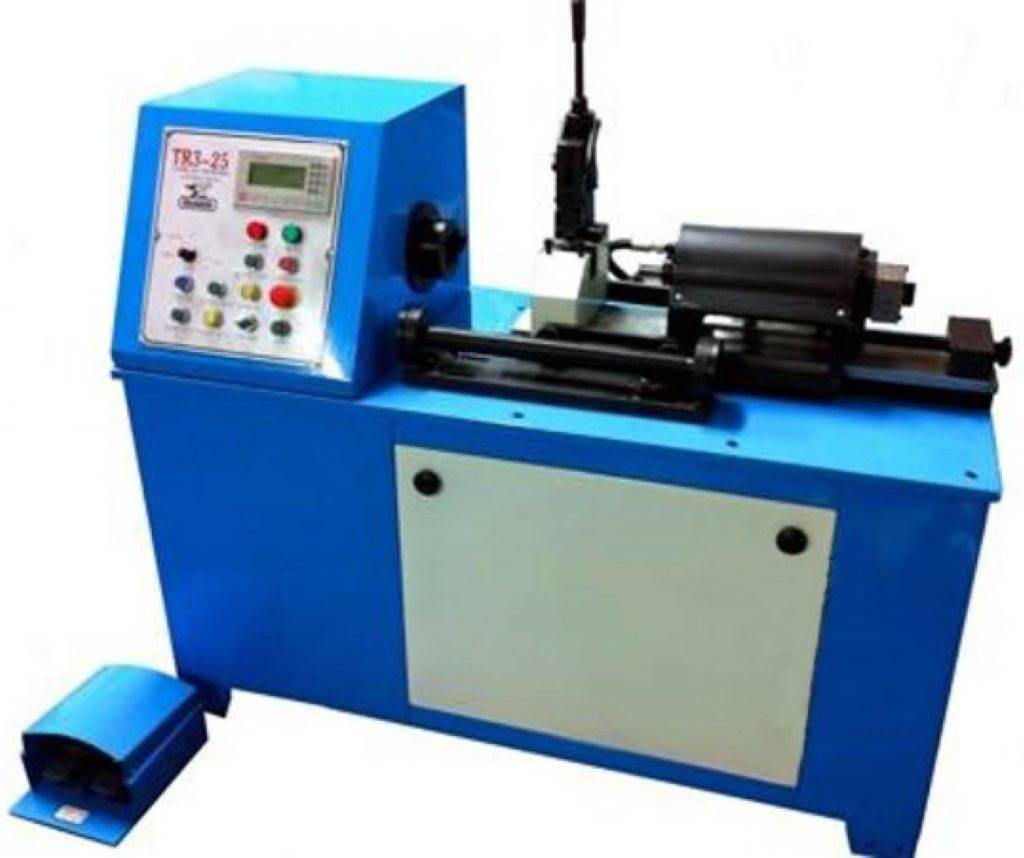

Blacksmith TR3-25
Эта популярная модель относится к категории автоматизированных станков электрического типа. Предназначена для изготовления корзин и других элементов любого уровня сложности. Рекомендуется использовать в кузнечных мастерских и на производственных предприятиях, а также на заводах
Помимо высокой мощности электрического двигателя, следует обратить внимание на широкую область применения. Заявленного функционала достаточно для решения любых задач и проведения различных операций. За повышенный эксплуатационный ресурс и безопасность оператора отвечает высокопрочный металлический корпус
Заявленная мощность – 3 кВт
За повышенный эксплуатационный ресурс и безопасность оператора отвечает высокопрочный металлический корпус. Заявленная мощность – 3 кВт.
Средняя цена станка-трубогиба составляет 188000 руб.
Blacksmith TR3-25
Достоинства:
- удобство в управлении;
- присутствует защита от случайного нажатия;
- доступ к внутренним узлам (специальное окошко);
- широкая область применения;
- технология производства;
- простота в последующем обслуживании;
- комплектация;
- гарантия от производителя.
Недостатки:

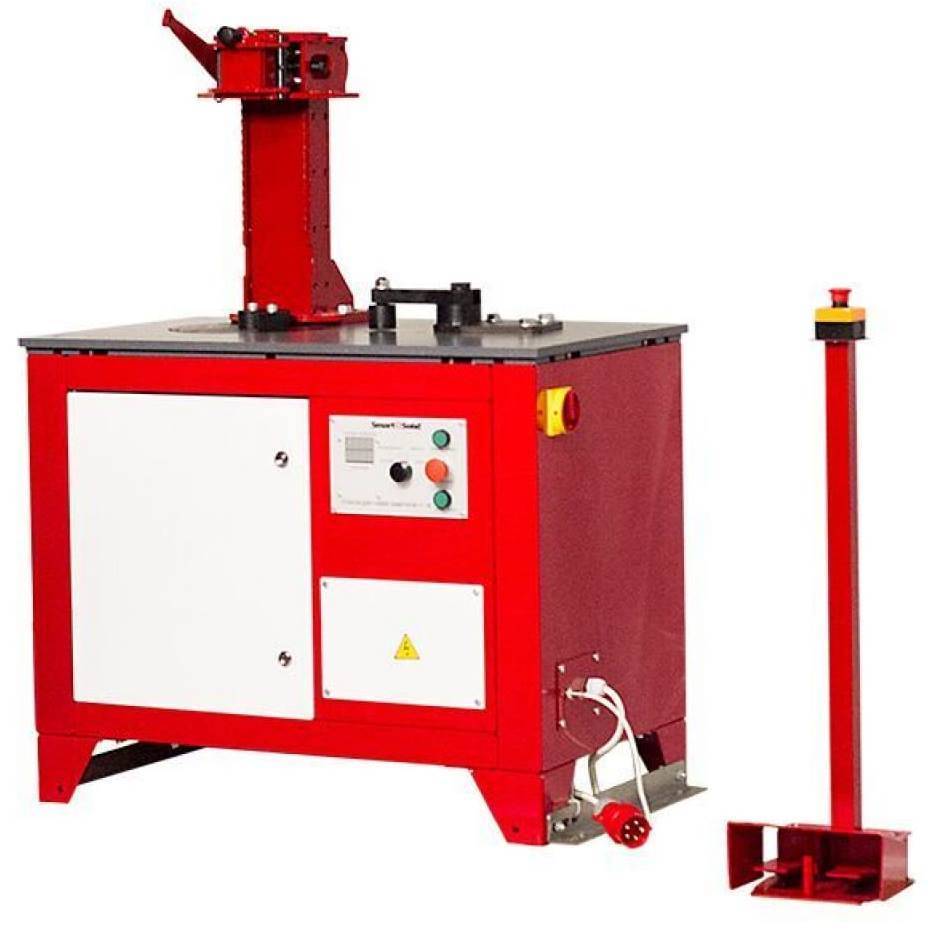

Smart&solid V2-16
Эта популярная модель предназначена для скручивания торсировки и изготовления завитков, а также плетения корзинок. Применяется в кузнечном деле. Конструкция функционирует в 4 режимах, и может использоваться при серийном производстве. Отдельного внимания заслуживает автоматический режим, который призван максимально облегчить работу мастера. Во избежание ошибки при выборе следует отметить, что допускается и ручное управление. Для защиты от случайного нажатия производителем установлен защитный кожух. На металлическом корпусе расположена кнопка экстренного выключения. Может использоваться для работы в домашних условиях. Мощность – 1,5 кВт.
Стоимость – 159000 руб.
Smart&solid V2-16
Достоинства:
- широкая область применения;
- многофункциональность;
- присутствует защита от случайного нажатия;
- опция экстренной остановки;
- комплектация;
- эксплуатационный ресурс;
- качество сборки;
- положительные отзывы.
Недостатки:
Виды станков Ажурсталь
Предприятие Ажурсталь давно проявило себя хорошим поставщиком широкой линейки станков для холодной ковки. Домашний умелец, маленькая мастерская и промышленное предприятие — все найдут для себя подходящий аппарат.
Станок ковки с применением художественных элементов «АЖУР-1М»
Станки производства Ажурсталь разделяют на несколько вариантов:
- Многофункциональные гибочные станки для холодной ковки ажур дают возможность изготовлять завитки, волюты и фактически все применяемые в ковке с художественными элементами фигуры.
- Прокатные станки предназначаются для формирования рельефного узора на гранях прутка или профильного проката, а еще для изготовления витой трубы с изменяемым шагом витка.
- Горизонтальные и вертикальные прессы, развивающие усилия до 100 тонн.
- Для мероприятий по подготовке: станок отрезной для нарезки полнотелого и профилированного проката и станок для поперечного разрезания рулонного металла.
Станок для ковки с применением художественных элементов «Ажур-3М»
Ажурсталь может если хочет клиент укомплектовывать многофункциональные станки:
- портативными горнами для разогрева кончиков заготовок при выполнении трудных компонентов;
- достаточным количеством специализированной оснастки — улиток, вальцов, оправок и др.
Станок ковки с применением художественных элементов «Ажур-1»
Это дает возможность сделать шире возможности оборудования или расширить самый большой размер и сложность изготавливаемых компонентов.
