Регламентирующие документы
Документ, регламентирующий точность состава при производстве стали Ст3пс — ГОСТ 380-2005, изданный еще в 1960 году. Его правила действуют как раз к сфере строительных сталей к которым и относится Ст3пс. Следование требованиям ГОСТа подтверждает соответствие химического состава и качества изделий (штампованные детали, трубы, проволока и т.п.).
Далее прилагается список главных условий производства:
- Изготавливается материал исключительно в мартеновских или бессемеровских печах.
- Видимые в обжатой заготовке невооруженным глазом — шероховатости, распады слоев и раковина посадки должны быть удалены.
- По просьбе заказчика сплав может поставляться в заранее обработанном термальным воздействием виде.
- Состав стали ни при каких обстоятельствах не изменяется без желания заказчика, и должен соответствовать вышеизложенному набору процентного содержания химических элементов.
Также подразумевается сохранение стандарта по толщине стали и ее рекомендуемых физических (прочность, сила воздействия коррозии, растяжение, текучесть, сопротивление и т.п.) и технических характеристик.
Преимущества и недостатки
Среди сильных сторон этой марки:
- Обладает отличной свариваемостью при любой термической обработке.
- Допуски использования элементов позволяют получить большой разбег по механическим свойствам.
- Невысокая стоимость при широких вариациях применения.
- Возможность проведения закалки током высокой частоты (одна из самых эффективных и экономичных технологий).
- Не склонна к отпускной хрупкости.
- Не флокеночувствительна.
Недостаток, которым обладает марка стали Ст3, присущ всему классу углеродистых аналогов, — это склонность к коррозии. Даже обработка поверхности дает временные результаты. Среди прочих минусов:
- Как правило, структура стали имеет крупно- или среднезернистое строение. Также при проведении цементации и азотирования зерно склонно к быстрому росту, увеличению хрупкости.
- Нельзя использовать для открытого исполнения в северном климате.
Технологические свойства
Сталь этой марки не имеет никаких ограничений по свариванию любым доступным способом в т.ч. газовой, электрической.
Ключевыми показателями стали можно назвать следующие:
- стойкость к воздействию коррозии;
- механические характеристики;
- свариваемость.
Эти показатели позволяют разделить стальные сплавы на такие группы, как: обычной, повышенной и высокой прочности. Для деталей, имеющих толщину или диаметр свыше 36 мм, после сварки имеет смысл выполнить термообработку, которая снимет напряжения, возникающие в зоне сварочного шва под воздействием высокой температуры сварки.
Физические и механические свойства
Сталь Ст3, характеристики которой будут рассмотрены подробно, применяется в качестве основы при изготовлении просто огромного количества различных заготовок. Это можно связать с уникальными физическими и механическими свойствами. Механические свойства стали Ст3, которые контролируются при выпуске заготовок, следующие:
- Временное сопротивление.
- Предел текучести.
- Степень изгиба под воздействием большого усилия.
- Относительное удлинение.
- Ударная вязкость при определенной температуре.
Наиболее важные технические характеристики углеродистой стали 3 следующие:
- Поверхность имеет твердость 131 МПа.
- Плотность стали неоднородная, вес также может варьироваться в большом диапазоне.
- Свариваемость не характеризуется какими-либо ограничениями.
- К отпускной хрупкости структура не склонна.
Рассматриваемые свойства стали 3 определяют ее широкое распространение именно в сфере строительства. Большое распространение получил и различный прокат, который применяется при механической обработке.

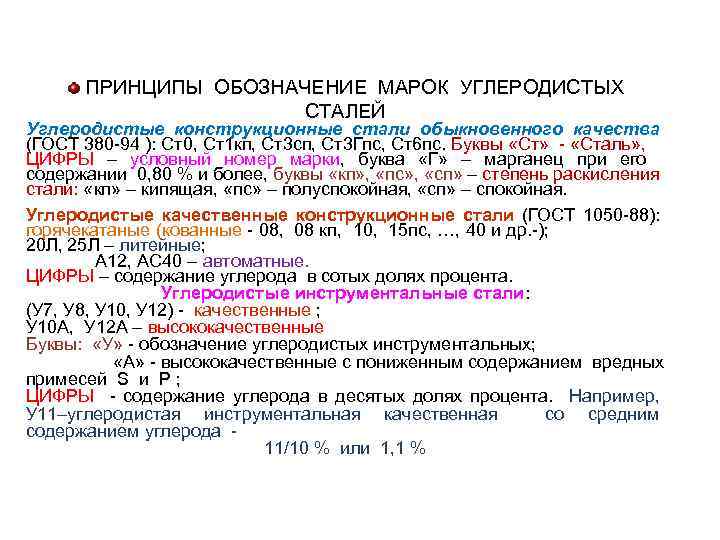

Маркировка Ст3

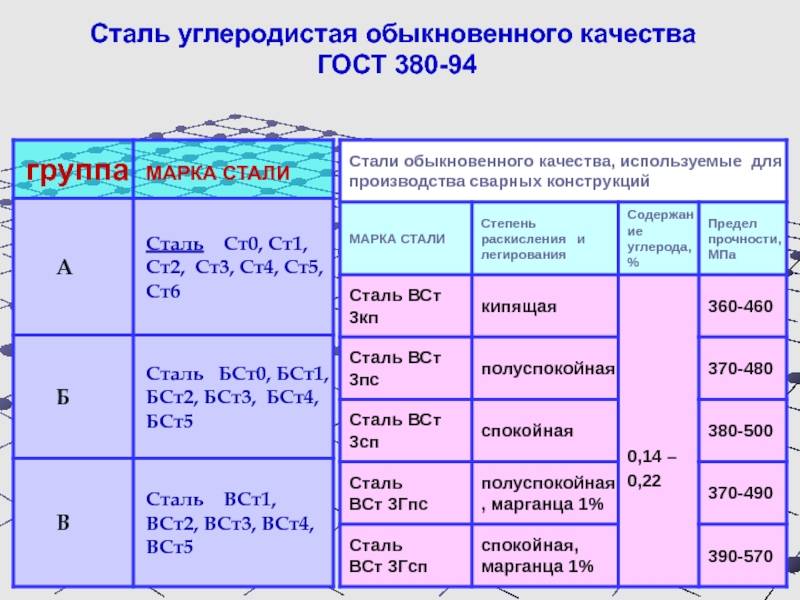

Классифицируются низкоуглеродистые стали по составу степени расселения. Раскисление – это процесс удаления из расплава кислорода, являющегося вредной примесью. Он ухудшает механические и другие свойства материала.
По степени раскисления сплав бывает трёх видов:
- спокойная обозначается «сп»;
- полуспокойная – маркировка «пс»;
- кипящая – «кп».
Проведём расшифровку материала Ст3Гпс. Буквы «Ст» обозначают сталь. Цифра «3» – это процентное содержание углерода, чем больше цифра, тем больший процент углерода содержится в металле. Буква Г — пишется, если процент содержания марганца в 0,8% и более. ПС – полуспокойная.
Механическая обработка
Обрабатывают детали из марки стали СТ3ПС с помощью заранее подобранного оборудования и скорости. Это обеспечивает сохранение необходимых рабочих показателей, сокращает локальные напряжения и т.д.
Заточка и фрезеровка осуществляется с помощью режущего инструмента, изготовленного из ВК8 или Т5К10. Внутренняя и наружная резьба создается за счет метчиков и плашек из стали Р18 и Р6М5. При обработке на станке необходимо использовать смазочно-охлаждающие жидкости, а при ручной – касторовое масло.
Ударная вязкость стали СТ3ПС позволяет обрабатывать изделия на станочном оборудовании при постоянной вибрационной нагрузке. Скорость зависит от свойств сплава, так же выбирают и другие параметры:
- толщина 6-10 см – державка инструмента 16*25 мм;
- глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
- частота вращения 700 об/мин.
Лист 08Ю | Сталь 08Ю листовая холоднокатаная
сделать заявку
Сталь 08Ю (08ЮА, 08Ю2, 08Ю2А) конструкционная углеродистая качественная
Сталь 08Ю применяется: из стали изготавливается листовой прокат толщиною 0,5-8,0 мм различных категорий, предназначенного для деталей, изготовляемых методом холодной штамповкой, электросварных труб, предназначенных для изготовления бытовых и промышленных трубчатых электронагревателей (ТЭН) и других изделий машиностроения, свертных паяных двухслойных труб для трубопроводов гидравлических систем комбайнов, тракторов, автомобилей, бытовых холодильников и т. д, холоднокатаной ленты 0,05-4,00 мм, предназначенной для гибки, штамповки деталей, изготовления труб, порошковой проволоки, деталей подшипников и других металлических изделий.
Цены
Технические характеристики
Прокат | Сталь | Вытяжка | ГОСТ | Цена руб/тн |
Лист 0,7х1250х2500мм холоднокатаный | 08Ю | ВГ, СВ, ОСВ | ГОСТ 9045-93, ГОСТ 19904-90 | 52000 |
Лист 0,8х1250х2500мм холоднокатаный | 08Ю | ВГ, СВ, ОСВ | ГОСТ 9045-93, ГОСТ 19904-90 | 52000 |
Лист 1,0х1250х2500мм холоднокатаный | 08Ю | ВГ, СВ, ОСВ | ГОСТ 9045-93, ГОСТ 19904-90 | 52000 |
Лист 1,2х1250х2500мм холоднокатаный | 08Ю | ВГ, СВ, ОСВ | ГОСТ 9045-93, ГОСТ 19904-90 | 52000 |
Лист 1,5х1250х2500мм холоднокатаный | 08Ю | ВГ, СВ, ОСВ | ГОСТ 9045-93, ГОСТ 19904-90 | 52000 |
Лист 2,0х1250х2500мм холоднокатаный | 08Ю | ВГ, СВ, ОСВ | ГОСТ 9045-93, ГОСТ 19904-90 | 52000 |
Лист 2,5х1250х2500мм холоднокатаный | 08Ю | ВГ, СВ, ОСВ | ГОСТ 9045-93, ГОСТ 19904-90 | 52000 |
Лист 3,0х1250х2500мм холоднокатаный | 08Ю | ВГ, СВ, ОСВ | ГОСТ 9045-93, ГОСТ 19904-90 | 52000 |
Вытяжка: ВГ — весьма глубокая, СВ — сложная вытяжка, ОСВ — особосложная вытяжка
Химический состав в % |
НТД | C | S | P | Mn | Cr | Si | Ni | N | Cu | As | Al |
ГОСТ 4041-71 | ≤0,10 | ≤0,030 | ≤0,025 | 0,25-0,45 | ≤0,10 | ≤0,030 | ≤0,15 | ≤0,006 | ≤0,20 | ≤0,080 | 0,02-0,08 |
ГОСТ 9045-93 | ≤0,070 | ≤0,025 | ≤0,020 | ≤0,35 | — | ≤0,030 | — | — | — | — | 0,02-0,07 |
По ГОСТ 9045-93, ГОСТ 4041-71 химический состав приведен для стали 08Ю. Допускается содержание углерода С ? 0,080% при условии соблюдения норм механических свойств.
По ГОСТ 4041-71 для стали марки 08ЮА массовые доли элементов: серы ? 0,025 %, фосфора ? 0,020, марганца = 0,20-0,40 %.
Механические свойства |
Механические свойства при 20°С |
Состояние поставки | Сечение (мм) | t испыт. (°C) | t отпуска (°C) | sТ | s0,2 (МПа) | sB (МПа) | d5 (%) | d4 | d | d10 | y (%) | KCU (кДж/м2) | HB | HRC | HRB | HV | HSh |
Листовой прокат 4 категории термообработанный (отжиг, нормализация, высокий отпуск или нормализация + высокий отпуск) в состоянии поставки по ГОСТ 4041-71 | ||||||||||||||||
4,0-8,0 | ≤265 | ≤360 | ≥36 | ≥32 | ≤118 | ≤67 | ||||||||||
Механические свойства холоднокатаного термообработанного проката для холодной штамповки по ГОСТ 9045-93 в состоянии поставки | ||||||||||||||||
Лист для ВОСВ | ≤0,7 | ≤185 | 250-350 | ≥38 | ||||||||||||
Лист для ВОСВ | 0,7-1,5 | ≤185 | 250-350 | ≥40 | ||||||||||||
Лист для ВОСВ | 1,5-2,0 | ≤185 | 250-350 | ≥42 | ≤46 | |||||||||||
Лист для ВОСВ-Т | ≤0,7 | ≤175 | 250-320 | ≥40 | ||||||||||||
Лист для ВОСВ-Т | 0,7-1,5 | ≤175 | 250-320 | ≥42 | ||||||||||||
Лист для ВОСВ-Т | 1,5-2,0 | ≤175 | 250-320 | ≥44 | ≤43 | |||||||||||
Лист для ОСВ | ≤0,7 | ≤195 | 250-350 | ≥34 | ||||||||||||
Лист для ОСВ | 0,7-1,5 | ≤195 | 250-350 | ≥36 | ||||||||||||
Лист для ОСВ | 1,5-2,0 | ≤195 | 250-350 | ≥40 | ≤46 | |||||||||||
Лист для ОСВ | 2,0-3,9 | ≤195 | 250-350 | ≥42 | ||||||||||||
Лист для СВ | ≤0,7 | ≤205 | 250-380 | ≥32 | ||||||||||||
Лист для СВ | 0,7-1,5 | ≤205 | 250-380 | ≥34 | ||||||||||||
Лист для СВ | 1,5-2,0 | ≤205 | 250-380 | ≥38 | ≤48 | |||||||||||
Лист для СВ | 2,0-3,9 | ≤205 | 250-380 | ≥40 | ||||||||||||
Полоса горячекатаная в состоянии поставки | ||||||||||||||||
≤5 | ≤255 | ≥350 | ≥37 | ≤110 | ||||||||||||
Трубы свертные двухслойные паяные. Указаны мехсвойства металла труб | ||||||||||||||||
3,0-6,0 | ≥294 | ≥29 | ||||||||||||||
8,0-15,0 | ≥294 | ≥26 | ||||||||||||||
Трубы электросварные для изготовления ТЭНов (Dн=10-25мм.) Термообработанные, в состоянии поставки. | ||||||||||||||||
≥250 | ≥32 | |||||||||||||||
Трубы электросварные прямошовные (Dy=100-530 мм) в состоянии поставки. Указаны мехсвойства основного металла | ||||||||||||||||
≥174 | ≥255 | ≥30 | ||||||||||||||
Трубы электросварные, термообработанные (в сечении указана толщина стенки) | ||||||||||||||||
≤10 | ≥170 | ≥290 | ≥27 |
Технологические свойства |
Обработка давлением | Сталь имеет способность к вытяжке весьма особо сложной (ВОСВ, ВОСВ-Т), особо сложной (ОСВ), сложной. Допускается изготовление проката из стали 08Ю способности к вытяжке весьма глубокой (ВГ). |
Свариваемость | Сваривается без ограничений. Способы сварки РДС, АДС под флюсом и газовой защитой, КТС и АрДС. |
Склонность к отпускной хрупкости | Не склонна. |
Температура ковки | Начала — 1250 °C, конца — 850 °C. |
Флокеночувствительность | не чувствительна. |
Температура критических точек |
Критическая точка | Температура °C |
AC1 | |
AC3 | |
AR3 | |
AR1 | |
MN |
Ударная вязкость |
Состояние поставки температура | -40 | -60 |
Лист горячекатаный | 73-108 | 67-79 |
Обозначения |
Механические свойства:
|
mmetallurg.ru
Технологические качества
Данная сталь не склонна к такому дефекту, как отпускная хрупкость. Также наблюдается нефлокеночувствительность, а свариваемость — практически без ограничений
Далее важно отметить, что весь конструкционный материал делится на группы в зависимости от стойкости к коррозии, качества механических свойств и степени свариваемости. Если говорить о механических характеристиках, то стальной прокат делится на три группы — обычной, повышенной и высокой прочности
Основные свойства сырья зависят от его химических составляющих. В качестве основного структурного материала выступает феррит. Сам по себе данный материал считается малопрочным, но пластичным. Такие свойства основного вещества не позволяют использовать феррит в чистом виде, так как его применение, к примеру, для строительных конструкций запрещается. Именно для того, чтобы улучшить прочностные характеристики, состав проходит процесс насыщения углеродом. Стали обычной группы — это низкоуглеродистые материалы, в среднюю группу входят вещества, которые легируются такими химическими добавками, как хром, никель, кремний, марганец. Высокопрочные вещества дополнительно легируют при помощи термического упрочнения.
Физические и механические свойства
Сталь Ст3, характеристики которой будут рассмотрены подробно, применяется в качестве основы при изготовлении просто огромного количества различных заготовок. Это можно связать с уникальными физическими и механическими свойствами. Механические свойства стали Ст3, которые контролируются при выпуске заготовок, следующие:
- Временное сопротивление.
- Предел текучести.
- Степень изгиба под воздействием большого усилия.
- Относительное удлинение.
- Ударная вязкость при определенной температуре.
Наиболее важные технические характеристики углеродистой стали 3 следующие:
- Поверхность имеет твердость 131 МПа.
- Плотность стали неоднородная, вес также может варьироваться в большом диапазоне.
- Свариваемость не характеризуется какими-либо ограничениями.
- К отпускной хрупкости структура не склонна.
Рассматриваемые свойства стали 3 определяют ее широкое распространение именно в сфере строительства. Большое распространение получил и различный прокат, который применяется при механической обработке.
Механические свойства
ГОСТ | Состояние поставки | Сечение, мм | σ0.2, МПа | σв, МПа | δ5(δ4), % |
не менее | |||||
ГОСТ 380-94 | Прокат горячекатаный | До 20 | 245 | 370-480 | 26 |
Св. 20 до 40 | 235 | 25 | |||
Св. 40 до 100 | 225 | 23 | |||
Св. 100 | 205 | 23 | |||
ГОСТ 16523-89 (образцы поперечные) | Лист горячекатаный | До 2,0 вкл. | — | 370-480 | (20) |
Св. 2,0 до 3,9 вкл. | (22) | ||||
Лист холоднокатвный | До 2,0 вкл. | — | 370-480 | (22) | |
Св. 2,0 до 3,9 вкл. | (24) |
Ударная вязкость KCU (ГОСТ 380-94)
Вид проката | Направление вырезки образца | Сечение, мм | КCU, Дж/см2 | ||
+ 20 °С | -20°С | после механического старения | |||
не менее | |||||
Лист | Поперечное | 5-9 | 78 | 39 | 39 |
10-25 | 69 | 29 | 29 | ||
26-40 | 49 | — | — | ||
Широкая полоса | Продольное | 5-9 | 98 | 49 | 49 |
10-25 | 78 | 29 | 29 | ||
26-40 | 69 | — | — | ||
Сортовой и фасонный | То же | 5-9 | 108 | 49 | 49 |
10-25 | 98 | 29 | 29 | ||
26-40 | 88 | — | — |
Сталь 3кп – расшифровка марки стали, ГОСТ, характеристика материала
Марка стали – Ст3кп
Стандарт – ГОСТ 380
Заменитель – Ст3пс
Буквами Ст обозначают углеродистые стали обыкновенного качества, цифра 3 – указывает условный номер марки стали, кп – степень раскисления стали (кипящая).
Углеродистая сталь обыкновенного качества Ст3кп применяется для второстепенных и малонагруженных элементов сварных и несварных конструкций, работающих в интервале температур от -40 до 400°С.
Массовая доля основных химических элементов, % | ||
---|---|---|
C – углерода | Mn – марганца | Si – кремния |
0,14-0,22 | 0,30-0,60 | Не более 0,05 |
Температура критических точек, °С | |||
---|---|---|---|
Ac1 | Ac3 | Ar1 | Ar3 |
735 | 850 | 680 | 835 |
Технологические свойства | |
---|---|
Ковка | Температура ковки, °С: начала 1300, конца 750. Охлаждение на воздухе. |
Свариваемость | Сваривается без ограничений.Способы сварки: ручная дуговая сварка, автоматическая дуговая сварка, электрошлаковая сварка, контактная сварка. Для толщины более 36 мм рекомендуется подогрев и обязательная последующая термообработка. |
Обрабатываемость резанием | В горячекатаном состоянии при HB 124 и σв = 400 МПа:Kv твердый сплав = 1,8 Kv быстрорежущая сталь = 1,6 |
Флокеночувствительность | Не чувствительна |
Склонность к отпускной хрупкости | Не склонна |
Характеристики
- временным сопротивлением;
- пределом текучести;
- степенью изгиба под воздействием значительных усилий;
- относительным удлинением;
- ударной вязкостью при определенных температурах.
Отличную сталь марки СТ3 можно сваривать газовым, электрическим или любым другим методом, без каких-либо ограничений.
Внимание. На сегодняшний день сварку чаще всего выполняют с помощью проволочных электродов, электродов большого сечения либо плавящихся мундштуков.
К важнейшим техническим показателям данного типа стали относят следующие:
К важнейшим техническим показателям данного типа стали относят следующие:
- Ее поверхность характеризуется твердостью 131 МПа.
- За счет неоднородной плотности материла его масса может существенно варьироваться.
- Ограничений касательно свариваемости материала не существует.
- Отпускная хрупкость не является характерной чертой данного типа стали.
Благодаря этим характеристикам материал удается использовать для производства чрезвычайно обширного ассортимента заготовок.
Механические характеристики материала удобнее всего систематизировать в формате таблицы.
Механическая обработка
Обрабатывают детали из марки стали СТ3ПС с помощью заранее подобранного оборудования и скорости. Это обеспечивает сохранение необходимых рабочих показателей, сокращает локальные напряжения и т.д.
Заточка и фрезеровка осуществляется с помощью режущего инструмента, изготовленного из ВК8 или Т5К10. Внутренняя и наружная резьба создается за счет метчиков и плашек из стали Р18 и Р6М5. При обработке на станке необходимо использовать смазочно-охлаждающие жидкости, а при ручной – касторовое масло.
Ударная вязкость стали СТ3ПС позволяет обрабатывать изделия на станочном оборудовании при постоянной вибрационной нагрузке. Скорость зависит от свойств сплава, так же выбирают и другие параметры:
- толщина 6-10 см – державка инструмента 16*25 мм;
- глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
- частота вращения 700 об/мин.
Производство
Сталь ст3пс производится двумя способами конвертерным и мартеновским. Конвертерная печь, это грушевидный сосуд, выложенный кирпичной кладкой внутри и покрытый листовой сталью снаружи. В конвертер помещается металлолом (скрап), затем заливается жидкий чугун, нагретый до 1400С. На этапе кислородной продувки в конвертер под высоким давлением подается кислород, вызывающий окисление примесей чугуна, в результате которого образуется сталь. В мартеновских печах сталь производится тем же методом окисления, но по другому принципу через шлак. Раскисление и легирование (если оно необходимо) проводится на завершающих этапах производства.
Сталь ст3пс не меняет своих характеристик в зависимости от способа производства, но конвертерный способ дешевле, поэтому считается более предпочтительным.
Для чего раскисляется сталь
Раскисление часть процесса рафинирования металла. Если не раскислять сталь до ее затвердевания, структура стали будет неоднородной, пористой, с газовыми раковинами. Такая сталь хуже сваривается, быстрее изнашивается и ломается. Раскисленная сталь отличается однородной и цельной структурой. Нераскисленная сталь тоже используется в различных производствах, но не подходит для изготовления нагруженных деталей, работающих под давлением. Производство такой стали имеет свои плюсы, оно безотходное, дешевое и простое.
Механические и физические характеристики
Подвид данного сплава маркируемого как сталь Ст3пс, характеристики которого сходятся с сырьем с индексом С245 производственными особенностями и практически идентичным составом, принадлежит категории материалов для возведения несущих и не несущих сооружений в среде с положительной температурой. То есть, сварные сооружения, эксплуатируемые в условиях диапазона температур от -20 °C до +425 °C, с условием что толщина материала будет варьироваться в пределах от 10 до 25 мм.
К примеру, электросварочные трубы, имеющие рабочую температуру в пределах 300 °C, трубопроводные и котловые элементы, предназначенные для работы в пределах температуры 200 °C. Также для стали Ст3пс характерно удлиняться во время деформации в холодном состоянии, при этом, не получая разрушений и не теряя прочность.

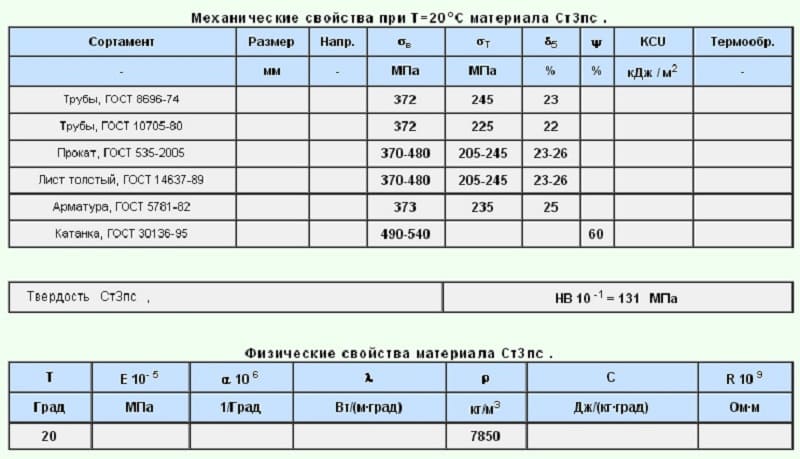

Механические и физические свойства стали Ст3ПС
Характеристики Ст3пс5 соответствуют нормам материалов, тонкие листы из которых поддаются штамповке и сгибанию без повреждений, но в то же время толстый слой этого материала можно безопасно деформировать только в случае изгиба по большому радиусу или при использовании предоперационного нагрева. Показатель устойчивости к коррозии на среднем уровне, достаточный для хранения заготовок между операциями или для эксплуатации в сухом помещении, без нужды в нанесении на сталь дополнительной защиты.
Механические требования к изделиям изготовленным из Ст3пс находящимся в помещении при температуре +20 °С:
Наименование | σв, Мегапаскаль | σТ, Мегапаскаль | δ5, % | Ψ, % |
Труба, изготовленная по ГОСТу 8696-74 | 372 | 245 | 23 | |
Труба, изготовленная по ГОСТу 10705-80 | 372 | 225 | 22 | |
Прокат стали по ГОСТу 535-2005 | 370-480 | 205-245 | 23-26 | |
Толстый лист стали по ГОСТу 14637-89 | 370-480 | 205-245 | 23-26 | |
Стальная арматура, изготовленная по ГОСТу 5781-82 | 373 | 235 | 25 | |

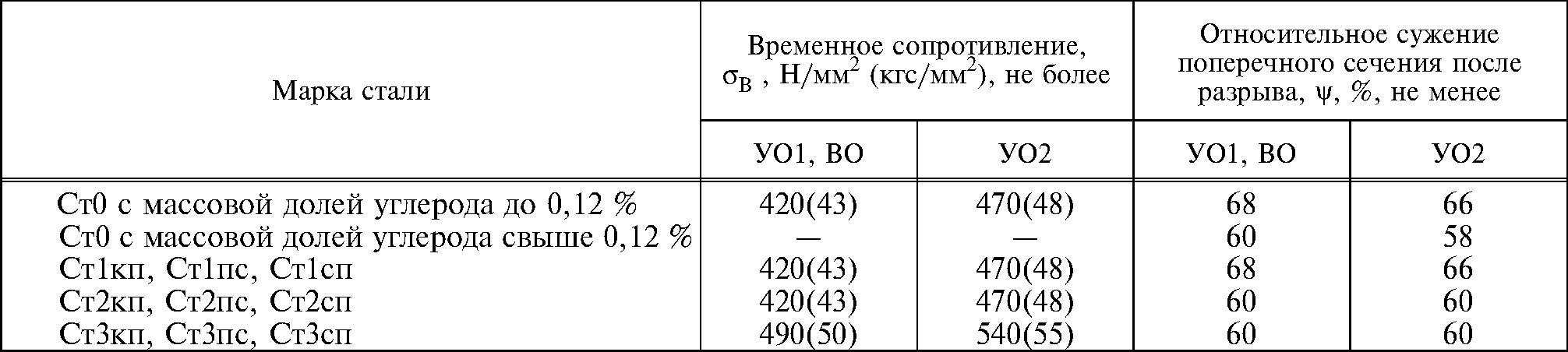

Стальная катанка, изготовленная по ГОСТу 30136-95 | 490-540 | 60 |
Особенности марки стали 3пс
Использование типа стали 3пс оправдано лишь в зоне умеренного климата, где отсутствуют слишком большие перепады воздуха. Она может быть подвержена фрезерной или токарной обработке, дробеструйному типу обработки, поперечной резке, правке и сверловке. Именно поэтому данный тип стали широко используется в различных направлениях современной промышленности. Если вдаваться в детали, то сталь 3пс находится в основе многих несущих конструкций в постройках, труб, арматур А-класса, щитков, кожухов, соединительных муфт, а также крюков, используемых на подъемных кранах.
Стоит отметить тот факт, что сталь относится к разряду сильно подверженных коррозии. Именно поэтому стоит избегать использования данного материала в процессе изготовления деталей и элементов, которые затем будут использованы в серных, окисляющих или любых других агрессивных средах. Стоит беречь готовые изделия от воздействия низких температур. Дело в том, что они являются основной проблемой при создании ферритной структуры, что в итоге грозит сплаву преждевременным выходом из строя. Соответственно, поверхность металла стоит регулярно очищать.
К главным особенностям сплава стоит отнести отсутствие склонности к отпускной хрупкости, идеально гладкую поверхность изделий из данной разновидности стали, возможность окрашивания, а также отсутствие возникновения аллергических реакций при взаимодействии с материалом.
Механические и физические характеристики
Подвид данного сплава маркируемого как сталь Ст3пс, характеристики которого сходятся с сырьем с индексом С245 производственными особенностями и практически идентичным составом, принадлежит категории материалов для возведения несущих и не несущих сооружений в среде с положительной температурой. То есть, сварные сооружения, эксплуатируемые в условиях диапазона температур от -20 °C до +425 °C, с условием что толщина материала будет варьироваться в пределах от 10 до 25 мм.
К примеру, электросварочные трубы, имеющие рабочую температуру в пределах 300 °C, трубопроводные и котловые элементы, предназначенные для работы в пределах температуры 200 °C. Также для стали Ст3пс характерно удлиняться во время деформации в холодном состоянии, при этом, не получая разрушений и не теряя прочность.
Механические и физические свойства стали Ст3ПС
Характеристики Ст3пс5 соответствуют нормам материалов, тонкие листы из которых поддаются штамповке и сгибанию без повреждений, но в то же время толстый слой этого материала можно безопасно деформировать только в случае изгиба по большому радиусу или при использовании предоперационного нагрева. Показатель устойчивости к коррозии на среднем уровне, достаточный для хранения заготовок между операциями или для эксплуатации в сухом помещении, без нужды в нанесении на сталь дополнительной защиты.
Механические требования к изделиям изготовленным из Ст3пс находящимся в помещении при температуре +20 °С:
Наименование | σв, Мегапаскаль | σТ, Мегапаскаль | δ5, % | Ψ, % |
Труба, изготовленная по ГОСТу 8696-74 | 372 | 245 | 23 | |
Труба, изготовленная по ГОСТу 10705-80 | 372 | 225 | 22 | |
Прокат стали по ГОСТу 535-2005 | 370-480 | 205-245 | 23-26 | |
Толстый лист стали по ГОСТу 14637-89 | 370-480 | 205-245 | 23-26 | |
Стальная арматура, изготовленная по ГОСТу 5781-82 | 373 | 235 | 25 | |
Стальная катанка, изготовленная по ГОСТу 30136-95 | 490-540 | 60 |
Сфера применения
Сфера применения стали СТ3 варьируется в зависимости от степени ее раскисления. Раскислением называют процесс, при котором из состава стали выводят кислород. Чем выше концентрация кислорода, тем ниже химические и физические характеристики материала.
В зависимости от содержания кремния, сталь СТ3 бывает:
- кипящей — содержит минимум 0,05% кремния;
- полуспокойной — содержит от 0,05% до 0,15% кремния;
- спокойной — содержит свыше 0,15% кремния.
Кипящие стали кипят и насыщаются газами в процессе разливки по изложницам. Эти стали относятся к категории нераскисленных. Раскисленные стали в процессе разливки не кипят и за счет этого ценятся выше.
Спокойная разновидность стоит ощутимо дороже двух других в силу следующих причин:
- выдающихся эксплуатационных качеств, которые объясняются минимальным содержанием кислорода;
- за счет своей однородности материал надежно защищен от агрессивных воздействий окружающей среды.
Фасонной и листовой разновидностей проката.
Основных и второстепенных элементов для железнодорожных элементов и подвесных конструкций. Железнодорожная отрасль обеспечивает стабильный спрос на металлы с невысокой стоимостью и выдающимися эксплуатационными качествами. Стоимость одного квадратного метра является чрезвычайно значимым фактором в силу крупных габаритов подвесных конструкций.
Деталей и арматур, используемых для создания трубопроводов. Трубы нужны, чтобы транспортировать газ, теплоносители и прочие среды. Материалы для их изготовления должны быть твердыми и прочными, чтобы справляться с высокими нагрузками и агрессивными воздействиями внешней среды
Себестоимость также имеет важное значение, так как дорогостоящие сплавы не всегда оказываются наиболее практичными. Сталь СТ3 же прекрасно удовлетворяет потребностям отрасли.
В полуспокойной разновидности СТ3 содержится примерно 1% кислорода. За счет этого ее твердость и пластичность несколько ниже, чем у спокойной. Данный тип стали применяется для производства следующих изделий:
- Труб с различным диаметром и толщиной стенок. В отопительных системах они выполняют функцию несущих элементов. Коррозионная стойкость у рассматриваемого сплава невысокая, поэтому его поверхность необходимо защищать от воздействия повышенной влажности.
- Шестигранников. Эти элементы востребованы в самых разных отраслях промышленности.
- Уголков и квадратов для несущих конструкций. За счет своей повышенной прочности они способствуют увеличению жесткости конструкции и оптимальному распределению нагрузки на нее. Выбор уголков и квадратов для конкретной конструкции осуществляется в зависимости от их толщины листа, длины и формы поперечного сечения, угла расположения плоскостей.
Задействуют эти элементы для того, чтобы изготавливать новые несущие конструкции и укреплять уже существующие.
- Листового проката. Это особенно востребовано для обшивки несущих конструкций и производства корпусных изделий. Толщина таких изделий может значительно варьироваться. Листовой прокат применяют для штамповки или холодной гибки (для обоих этих процессов характерная высокая производительность).
Кипящие сплавы являются наиболее доступными с финансовой точки зрения. Для структур, которые получаются на их основе, характерна высокая степень обрабатываемости. Сплавы можно успешно обрабатывать термическими методами, однако высокая концентрация кислорода приводит к снижению их эксплуатационных качеств.
Внимание. Некоторые металлические конструкции, изготовленные из стали СТ3, рассчитаны на эксплуатацию в температурном диапазоне от -40°с до +425°С
Химический состав
Расшифровка обозначения стали Ст3пс, звучит как материал с процентным содержанием углерода, не превышающим значение в 0,3%, но, несмотря на это, Ст3пс относится к разделу полуспокойных сталей. Название соответствует ГОСТу 380-2005, основной свод правил которого:
- СТ – буквы, с которых начинается название.
- Маркировочный номер обозначается цифрами в начале.
- Если содержание элементов марганца превышает 0,8% от общей массы – в названии должна присутствовать буква Г.
- Раскисление сплава обозначается сокращениями — пс, сп, кп.
Химический состав стали Ст3ПС
И если руководствоваться этими параметрами, получится что Ст3пс — это полуспокойная сталь с химическим раскислением происходящим в реакции с титановым или алюминиевым сплавом, ферросилициалюминием и ферросилицититаном. Это довольно распространенный тип стали отличающийся усредненными особенностями характеристик и небольшой ценой, стоящей между спокойным и кипящим сплавом.
Но помимо них в состав входят также:
Элемент | Процентное содержание |
Железо | 98% |
Углерод | 0,14-0,22% |
Марганец | 0,4-0,65% |
Никель | Не больше 0,3% |
Хром | Не больше 0,3% |
Медь | Не больше 0,3% |
Кремний | 0,05-0,15% |
Мышьяк | Не больше 0,08% |
Скандий | Не больше 0,05% |
Фосфор | Не больше 0,04% |
Азот | Не больше 0,008% |
Где и как применяется?
Эксплуатационные качества позволяют использовать сплав для изготовления элементов сварных конструкций, работающих под нагрузкой, деталей машин и механизмов. Рабочая температура должна быть выше 0 градусов. Пятая категория прокатных элементов может применяться в условиях отрицательных температур -40/-425 С при действии переменной нагрузки.
Сложные изделия требуют последующей термообработки, чаще всего применяется отжиг. Он снижает остаточные напряжения после сварки. Область применения СТ3ПС включает изготовление арматуры Ат-400С.
Листы используются для изготовления деталей методом холодного штампования. В результате получают поддоны для сбора смазочно-охлаждающих жидкостей на производстве, емкости разного объема и назначения, кожухи и т.д.
Характеристики стали СТ3
Все характеристики стали ст3 регулируют нормативы ГОСТ 380-71. В его состав может входить от 0,14 до 0,22% углерода. Сталь 3 имеет качественные свойства, которые определяются свариваемостью, механическими свойствами и коррозийной стойкостью. От механических характеристик зависит то, к какой группе относится сталь: высокопрочная, обычной или повышенной прочности.
Химический состав стали СТ3
Марка стали | Массовая доля элементов, % | Углерод Марганец | Кремний |
СТ3кп | 0,14-0,22 | 0,30-0,60 | Не более 0,5 |
СТ3пс | 0,14-0,22 | 0,40-0,65 | 0,5-0,15 |
СТ3сп | 0,14-0,22 | 0,40-0,65 | 0,15-0,30 |
СТ3Гпс | 0,14-0,22 | 0,80-1,10 | не более 0,15 |
СТ3Гсп | 0,14-0,20 | 0,80-1,10 | 0,15-0,30 |
Ударная вязкость проката из стали СТ3
Марка стали* | Толщина проката | Ударная вязкость, ДЖ/см2, не менее | ||||
KCU | KCV | |||||
+20°С | -20°С | после механического старения | +20°С | 20°С | ||
СТ3пс СТ3сп СТ3Гпс СТ3Гсп | 3,0-5,0 | — | 49 | 49 | — | 9,8 |
5,1-10,0 | 108 | 49 | 49 | 34 | — | |
10,1-26,0 | 98 | 29 | 29 | 34 | — | |
26,1-40,0 | 88 | — | — | — | — | |
* Для стали СТ3кп ударная вязкость не нормируется |
Массовая доля элементов стали Ст3сп по ГОСТ 380-2005
C (Углерод) | Si (Кремний) | Mn (Марганец) | P (Фосфор) | S (Сера) | Cr (Хром) | Ni (Никель) | Cu (Медь) | As (Мышьяк) | Fe (Железо) |
0,14 – 0,22 | 0,15 – 0,3 | 0,4 – 0,65 | < 0,05 | < 0,05 | < 0,3 | < 0,3 | < 0,3 | < 0,08 | остальное |
При мартеновской и конвертерной выплавке доля азота составляет 0,01%. Допускается увеличение N < 0,013% при условии снижения массовой доли P не менее, чем на 0,005% при каждом повышении массовой доли азота на 0,001%. ТУ 14-1-5283-94: по требованию потребителя P < 0,035, S < 0,04.
характеристики, аналоги и применение, материал 08кп
Марка стали: 08кп (заменитель: 08).
Класс: сталь конструкционная углеродистая качественная.
Использование в промышленности: для прокладок, шайб, вилок, труб, а также деталей, подвергаемых химико-термической обработке — втулок, проушин, тяг.
Твердость: HB 10 -1 = 179 МПа
Свариваемость материала: без ограничений, кроме химико — термически обработанных деталей; способы сварки: РДС, АДС под флюсом м газовой защитой, КТС.
Температура ковки, oС: начала 1250, конца 800. Заготовки сечением до 300 мм охлаждаются на воздухе.
Флокеночувствительность: не чувствительна.
Склонность к отпускной хрупкости: не склонна.
Вид поставки:
- Cортовой прокат, в том числе фасонный: ГОСТ 2590-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 10702-78.
- Калиброванный пруток ГОСТ 7417-75, ГОСТ 8560-78, ГОСТ 10702-78.
- Шлифованный пруток и серебрянка ГОСТ 10702-78, ГОСТ 14955-77.
- Лист тонкий ГОСТ 16523-97, ГОСТ 19903-74, ГОСТ 19904-90, ГОСТ 9045-93.
- Лента ГОСТ 503-81, ГОСТ 10234-77.
- Полоса ГОСТ 1577-93, ГОСТ 82-70.
- Трубы ГОСТ 10704-91, ГОСТ 10705-80.
- Лист толстый ГОСТ 4041-71 , ГОСТ 19903-74, ГОСТ 1577-93.
Зарубежные аналоги марки стали 08кп | |
США | 1008, 1010, A619, A622, G10080, G10120 |
Германия | 1.0322, 1.0335, DC01, DC04, DC04G1, DD11, DD13, St12, St14, St22, StW24, USt3, USt4 |
Япония | SPCC, SPHE, SWRCh20R, SWRCH8R |
Франция | 3C, DC01, DC04, DD13, FB8, Fd4, FR8, XC6 |
Англия | 040A10, 1449-1HR, 1HR, 2HR, DC01, DD13 |
Евросоюз | DC01, DC04, DD13, FeP01, |
Италия | DC01, FeP13 |
Испания | AP13, DC01, DD13 |
Китай | 08F, ML08 |
Швеция | 1147 |
Болгария | 08, 08kp, DD11, DD13 |
Венгрия | ASZ2 |
Польша | 08Y |
Румыния | A1n |
Чехия | 11300, 11304, 11331, 12015 |
Финляндия | RACOLD01F |
Австрия | St02F, St02FK32, St02FK40, St02FK50, St02FK60, St02FK70, St24F |
Австралия | 1008, CA1, CA2, CA3, CA4, HA1, HA3, HA4N |
Представляем вам популярный материал 08кп. Это конструкционная углеродистая качественная сталь. «КП» в названии означает, что сталь кипящая (имеется в виду степень раскисления стали). А «08» говорит о содержании углерода около 0,08 процента. Аналог 08кп – марка 08, которая является его заменителем.
Сталь 08кп и ее характеристики
Материал обладает неограниченной свариваемостью (это не касается элементов, обрабатываемых химическими и термическими методами). Сваривать изделия можно различными способами: с помощью ручной дуговой сварки и контактно-точечной сварки, аргонодуговой под флюсом (дополнение – газовая защита).
Чтобы начать ковать материал 08кп,> необходимо нагреть оборудование до температуры 1 250 градусов по Цельсию. К окончанию ковки ее следует снизить до 800 градусов.
К флокенам материал не чувствителен. Стали 08кп не склонна к отпускной хрупкости.
Что касается охлаждения, то его нужно производить обычным способом для заготовок, имеющих сечение больше 300 миллиметров. Если оно меньше, то детали следует охлаждать на воздухе.
Твердость Ст08кп: HB 10 -1 = 179 МПа.
Сталь 08кп и ее применение
Данный материал используется повсеместно. В промышленной сфере его применяют для изготовления ряда деталей, например, крепежных изделий, труб, вилок, вспомогательных элементов. Также из этой марки создают элементы, которые в дальнейшем будут подвергаться обработке химическим и термическим способами, например, детали с цилиндрической формой и осевым отверстием, тяги и проушины.
Из стали 08кп по ГОСТ 2590-2006, ГОСТ 10702-78 и другим изготавливается сортовой, а также фасонный прокат. Можно увидеть созданные из этого материала разнообразные прутья, прошедшие шлифовку и калибровку. Большим спросом пользуется серебрянка. Для изготовления деталей применяются ленты и полосы. Во многих сферах используются трубы из этой марки стали. Для изготовления заготовок применяются листы разной толщины.
atl-met.ru
