Сталь Ст3

Механические свойства

Механические свойства сортового и фасонного проката из стали Ст3сп (Ст3сп5) при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535).

Толщина,ммМеханические характеристикиИзгиб до параллель-ности сторон ( а — толщина образца, d — диаметр оправки)Ударная вязкость KCU , Дж/см² (кгс·м/см²)Ударная вязкость KCV , Дж/см² (кгс·м/см²)
Предел текучести σ т, МПа (кгс/мм²)Временное сопротив-ление σв, МПа (кгс/мм²)Относи-тельное удли-нение δ5, %при температуре, °Спосле механи-ческого старенияпри температуре, °С
+20−20+20
не менеене менее
Механические свойства сортового и фасонного проката
До 5 включ.255 (26)380-490 (39-50)26d = a
Св. 5 до 10 включ.108 (11)49 (5)49 (5)34 (3,5)
Св. 10 до 20 включ.245 (25)370-480 (38-49)
Св. 20 до 40 включ.235 (24)25d = 2 a
Св. 40 до 100 включ.225 (23)23
Св. 100205 (21)
  1. Примечания:
  2. По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
  3. По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
  4. Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
  5. Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Расшифровка марок Ст3

Провести расшифровку любой марки можно в соответствии с установленными стандартами и нормативной документации. Обозначение стали по ГОСТ позволяет при расшифровке марок определить основные качества. ГОСТ 380 определяет наличие следующих разновидностей металла:

  1. Сталь Ст3сп.
  2. Сталь Ст3пс.
  3. Сталь Ст3кп.

Стоит учитывать, что индексы должны применяться при любой маркировке. Марка материала может расшифровываться следующим образом:

  1. СТ – обозначение, которое указывает на обыкновенное качество углеродистой стали. Примером назовем Ст3сп5.
  2. 3 – цифра, являющаяся условным номером марки сплава. В зависимости от концентрации углерода могут применяться цифры в пределе о 0 до 6.
  3. Г – в некоторых случаях может применяться подобный символ для обозначения марганца. Определенный тип стали, к примеру, Ст3гпс имеет в составе марганец 0,8%.
  4. Сп – степень раскисления материала. При рассмотрении Ст3пс5 можно сказать, что структура полуспокойная, но при этом степень раскисления достаточно высокая. Обозначение «пс» применяется для полуспокойных, «кп» – кипящих сплавов.

Расшифровывается Ст3кп2 подобным образом относительно недавно. Ранее использовались другие стандарты при маркировке. Кроме этого, ранее деление металла проводилось на несколько различных групп.

Назначение стали ст 3

Именно благодаря преимуществам материала обработчики металла и строители стремятся купить ст3 для своей работы. Простота сварки, прочность и удобство использования делает сталь ст3 незаменимым помощником при производстве многих деталей и метизов. Из нее делают:

  • Сварные и не сварные конструкции, выполняется производство используемых при положительных температурах деталей (щитки, каркасы, кожухи, рамы).
  • Из проката толщиной до 10мм производятся работающие без трения малонагруженные детали, такие как корыта или крышки станков.
  • Модифицированная сталь применяется для изготовления швеллеров, уголка или двутавровых балок, фасонных выгонных профилей.

Круг ст3 может использоваться для создания монтажной арматуры, сеток, хомутов, водогазопроводных труб, проволоки и других элементов.

Сталь марки 3 нефлокеночувствительна, не имеет склонности к отпускной хрупкости и обладает свариваемостью без ограничений. Свою роль играет и доступная цена на ст3.

Производство

Справка. Низкоуглеродная сталь СТ3 изготавливается по мартеновской либо кислородно-конвертерной технологии. На параметры готового материала способ производство не влияет, однако кислородно-конвертерный способ требует меньших финансовых расходов.

Стальные сплавы изготавливаются на основе феррита, то есть твердого раствора углерода с легирующими элементами. Этот расплав насыщают углеродом, чтобы повысить его прочность. Концентрация фосфора в марке СТ3 не должна превышать 0,04%, серы — 0,05%.

За счет реакции феррита с фосфором пластичность сплава понижается под воздействием высоких температур, а под воздействием морозов материал становится более хрупким. Формирование сернистого железа в процессе расплава может стать причиной красноломкости материала.

Для улучшения эксплуатационных характеристик изделий из СТ3, их рекомендуется подвергать термической обработке. Так, отжиг необходим сложным конструкциям сразу после сооружения, чтобы снять напряжения, возникшие при выполнении сварочных работ. Аналогично следует снимать напряжение у деталей с толщиной либо радиусом свыше 36 мм.

Применение стали Ст3

Рассматривая различные марки стали нужно учитывать тот момент, что они классифицируются по степени раскисления. Этот химический процесс предусматривает удаление с состава кислорода. Слишком большая концентрация кислорода определяет снижение физических и механических свойств. Классификация проводится следующим образом:

  1. Спокойная характеризуется тем, что в состав входит от 0,16 до 0,3% кремния.
  2. Полуспокойная имеет средний показатель концентрации рассматриваемого элемента.
  3. Кипящая отличается по химическому составу от спокойной тем, что в составе содержится кремния не менее 0,05%.

Маркируется материал Ст3 соответствующим образом. Для проведения химического процесса могут использоваться различные вещества. Стоит учитывать, что спокойная обходится намного дороже других вариантов исполнения. Это можно связать со следующими моментами:

  1. Структура однородная, за счет чего повышается степень защиты материала от воздействия окружающей среды.
  2. В состав входит небольшое количество кислорода, что и определяет высокие эксплуатационные качества.

При использовании спокойной стали могут изготавливать следующие изделия:

Прокат листового и фасонного типа.
Арматура и детали, которые можно применять для создания трубопровода. Для транспортировки теплоносителя или газа, другой среды могут применятся различные трубы. Для того чтобы они выдерживали высокую нагрузку и воздействие окружающей среды при изготовлении должны применять материалы, обладающие прочностью и твердостью

Кроме этого, уделяется внимание и себестоимости, так как слишком дорогие сплавы могут быть менее практичными в применении. Сталь 3 подходит в большей степени для изготовления подобных изделий.
Основные и второстепенные элементы, применяемые при изготовлении подвесных конструкций и железнодорожных элементов

В железнодорожной отрасли наиболее востребованы металлы, которые имеют невысокую стоимость и высокие эксплуатационные качества. За счет больших размеров подвесных конструкций цена одного квадратного метра также имеет большое значение.

Полуспокойная разновидность стали, применение которой также весьма широкое, в составе имеет около одного процента кислорода. За счет этого характеристики твердости и пластичности выражены в меньшей степени. При применении стали 3 могут изготавливаться:

  1. Трубы. Подобный материал сегодня получил самое широкое распространение. Трубы применяются при создании отопительной системы, в качестве несущих элементов. Стоит учитывать, что трубы могут иметь различный диаметр и толщину создаваемых стенок. Рассматриваемый сплав обладает относительно невысокой коррозионной стойкостью, поэтому нужно проводить защиту поверхности от воздействия повышенной влажности.
  2. Листовой прокат также применяется крайне часто, особенно при изготовлении корпусных изделий или обшивке несущих конструкций. Толщина может варьировать в большом диапазоне. Прокат листовой может применяться при холодной гибке или штамповке. Эти два процесса характеризуются высокой производительностью. Именно поэтому рассматриваемый сплав получил самое широкое распространение.
  3. Квадраты и уголки часто применяются для получения несущих конструкций. Они характеризуются высокой прочностью, так как грани существенно повышают жесткость и могут распределять нагрузку. Уголки и квадраты характеризуются большим количеством параметров: толщина листа, угол расположения плоскостей, длина и форма поперечного сечения. Область применения – изготовление несущих конструкций и усиление уже существующих конструкций.
  4. Различные шестигранники. Они также получили широкое распространение, могут применяться в самых различных отраслях промышленности.

Кипящие сплавы получили широкое распространение по причине доступности. По стоимости они самые доступные, при этом получаемая структура характеризуется высокой степенью обрабатываемости. Кроме этого, сплав хорошо поддается термической обработке, однако эксплуатационные качества по причине высокой концентрации кислорода снижены. В заключение отметим, что многие аналоги стали 3 обладают соответствующими эксплуатационными характеристиками. Зарубежные производители применяют собственные стандартны при маркировке. При этом концентрация вредных примесей выдерживается в определенном диапазоне. Применение самых современных технологий позволяет снизить количество фосфора и серы в составе, за счет материал становится более прочным и менее хрупким. В некоторых случаях проводится добавление легирующих элементов.

Применение стали Ст3

Технические параметры Ст3, позволяют ее использовать для производства нагруженных элементов сварных конструкций и деталей машин и механизмов, работающие при положительных температурах.

Некоторые виды проката, в частности, пятой категории используют при производстве металлоконструкций, которые могут работать при температурах от -40 до 425 градусов Цельсия при знакопеременных нагрузках.

После сооружения сложных конструкций имеет смысл провести термическую обработку, в частности, отжиг. Та операция необходима для снятия напряжений, возникающих после выполнения сварочных работ.

Кроме того, этот материал используют при производстве строительной арматуры Ат400с.

Лист, произведенный из данной стали, применяют для производства деталей, произведенной по технологии холодной штамповки. Из него производят корыта для сбора СОЖ и отработанных масел, устанавливаемых на станках, емкости различного объема и назначения, крышки для станочного оборудования, кожухи и пр.

Аналоги стали марки Ст3сп

Углеродистой спокойной стали обычного качества марки Ст3сп по ГОСТ 380-2005 соответствуют стали следующих марок:

  • С255 по ГОСТ 27772 (прил. 1 ГОСТ 27772-88)
  • ВСт3сп5-1 по ТУ 14-1-3023–80 и 18сп по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II -23-81)
  • Е 235-C (Fe 360-C) по ISO 630:1995 (прил. А ГОСТ 380-2005)

Мы изготавливаем следующие типовые металлоизделия:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:

  • Стальные лестничные марши типа ЛГФ со сплошными рифлеными ступенями
  • Стальные площадки типа ПГФ со сплошным рифленым настилом
  • Стальные лестничные марши типа ЛГВ с решетчатыми ступенями из просечки
  • Стальные площадки типа ПГВ с решетчатым настилом из просечки
  • Стальные лестничные ограждения типа ОЛГ
  • Стальные ограждения площадок типа ОПБГ и ОПТГ
  • Стальные стремянки типа СГ вертикальных лестниц
  • Стальные ограждения типа ОСГ вертикальных лестниц

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:

Стальные лестницы-стремянки для колодцев по:

Если Вас заинтересовали наши металлоконструкции,Вы можете отправить нам сообщение,заполнив следующую форму:

Расшифровка марок Ст3

Провести расшифровку любой марки можно в соответствии с установленными стандартами и нормативной документации. Обозначение стали по ГОСТ позволяет при расшифровке марок определить основные качества. ГОСТ 380 определяет наличие следующих разновидностей металла:

  1. Сталь Ст3сп.
  2. Сталь Ст3пс.
  3. Сталь Ст3кп.

Стоит учитывать, что индексы должны применяться при любой маркировке.

Свойства различных марок Ст3

Марка материала может расшифровываться следующим образом:

  1. СТ – обозначение, которое указывает на обыкновенное качество углеродистой стали. Примером назовем Ст3сп5.
  2. 3 – цифра, являющаяся условным номером марки сплава. В зависимости от концентрации углерода могут применяться цифры в пределе о 0 до 6.
  3. Г – в некоторых случаях может применяться подобный символ для обозначения марганца. Определенный тип стали, к примеру, Ст3гпс имеет в составе марганец 0,8%.
  4. Сп – степень раскисления материала. При рассмотрении Ст3пс5 можно сказать, что структура полуспокойная, но при этом степень раскисления достаточно высокая. Обозначение «пс» применяется для полуспокойных, «кп» — кипящих сплавов.

Швеллер СТ3ПС5

Расшифровывается Ст3кп2 подобным образом относительно недавно. Ранее использовались другие стандарты при маркировке. Кроме этого, ранее деление металла проводилось на несколько различных групп.

Применение Ст3

Из спокойной стали производят: лист, уголок, швеллер, арматуру, двутавровую балку и другой металлопрокат, который используют для изготовления:

  • трубопроводной арматуры, труб, фасонных изделий;
  • мостовых кранов, несущих железнодорожных металлоконструкций, каркасов зданий, внутрицеховых металлоконструкций, железнодорожных и автомобильных мостов;
  • ёмкостей для хранения воды и нефтепродуктов, железнодорожных вагонов, цистерн для перевозки нефтепродуктов;
  • кузовов автомобилей, корпусов судов;
  • других ответственные конструкции, применяемых во всех отраслях промышленности, работающих при низких температурах окружающего воздуха, в условиях динамических знакопеременных нагрузок.

Полуспокойная сталь используется для тех же металлоконструкций и деталей, что и спокойная, но при условии, что эти изделия не будут работать при температурах ниже -10 0С.

Кипящая сталь. Применяется для малонагруженных, второстепенных, ненагруженных металлоконструкций, которые работают при постоянных нагрузках. Из неё изготавливают заборы, заземление, кронштейны, листовую обшивку, другие элементы зданий и металлоконструкций.

Технологические свойства

Сталь этой марки не имеет никаких ограничений по свариванию любым доступным способом в т.ч. газовой, электрической.

Ключевыми показателями стали можно назвать следующие:

  • стойкость к воздействию коррозии;
  • механические характеристики;
  • свариваемость.

Эти показатели позволяют разделить стальные сплавы на такие группы, как: обычной, повышенной и высокой прочности. Для деталей, имеющих толщину или диаметр свыше 36 мм, после сварки имеет смысл выполнить термообработку, которая снимет напряжения, возникающие в зоне сварочного шва под воздействием высокой температуры сварки.

Помогите расшифровать марки сплавов СТ3 пс; Д18

<img src=”//otvet.imgsmail.ru/download/5cdf47825fdefa850ce2894ab31ffd7a_i-14742.jpg” > Марка: Ст3сп – она же Ст3 или Ст. 3! поскольку в случае если тип стали (сп – спокойная, пс- полуспокойная, кп – кипящая) не пишется после Ст3, то под сталью Ст3 понимается именно Ст3сп Класс: Сталь конструкционная углеродистая обыкновенного качества Использование в промышленности: несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах. <img src=”//otvet.imgsmail.ru/download/5cdf47825fdefa850ce2894ab31ffd7a_i-14743.jpg” > <img src=”//otvet.imgsmail.ru/download/5cdf47825fdefa850ce2894ab31ffd7a_i-14744.jpg” > <a rel=”nofollow” href=”http://prom-metal.ru/marochnik/aluminii-splav-aluminia/aluminevii-deformiruemii-splav/D18/” target=”_blank”>http://prom-metal.ru/marochnik/aluminii-splav-aluminia/aluminevii-deformiruemii-splav/D18/</a>

Нелегированные конструкционные стали обычного качества обозначаются литерами СТ, 3 -после букв означает содержание углерода в процентах, пс — полуспокойная сталь, (способ раскисления стали) Д18 – Алюминиевый деформируемый сплав, (дюраль)

Преимущества и недостатки

Среди сильных сторон этой марки:

  • Обладает отличной свариваемостью при любой термической обработке.
  • Допуски использования элементов позволяют получить большой разбег по механическим свойствам.
  • Невысокая стоимость при широких вариациях применения.
  • Возможность проведения закалки током высокой частоты (одна из самых эффективных и экономичных технологий).
  • Не склонна к отпускной хрупкости.
  • Не флокеночувствительна.

Недостаток, которым обладает марка стали Ст3, присущ всему классу углеродистых аналогов, — это склонность к коррозии. Даже обработка поверхности дает временные результаты. Среди прочих минусов:

  • Как правило, структура стали имеет крупно- или среднезернистое строение. Также при проведении цементации и азотирования зерно склонно к быстрому росту, увеличению хрупкости.
  • Нельзя использовать для открытого исполнения в северном климате.

Механическая обработка

Обрабатывают детали из марки стали СТ3ПС с помощью заранее подобранного оборудования и скорости. Это обеспечивает сохранение необходимых рабочих показателей, сокращает локальные напряжения и т.д.

Заточка и фрезеровка осуществляется с помощью режущего инструмента, изготовленного из ВК8 или Т5К10. Внутренняя и наружная резьба создается за счет метчиков и плашек из стали Р18 и Р6М5. При обработке на станке необходимо использовать смазочно-охлаждающие жидкости, а при ручной – касторовое масло.

Ударная вязкость стали СТ3ПС позволяет обрабатывать изделия на станочном оборудовании при постоянной вибрационной нагрузке. Скорость зависит от свойств сплава, так же выбирают и другие параметры:

  • толщина 6-10 см – державка инструмента 16*25 мм;
  • глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
  • частота вращения 700 об/мин.

Химический состав

Каждая категория стали характеризуется своим определенным химическим составом. Он во многом определяет область применения создаваемых заготовок и сложности, которые возникают при термической обработке.

Ключевыми моментами, которые касаются химического состава, назовем следующее:

  1. Как ранее было отмечено, основными химическими элементами являются железо и углерод. Первый элемент имеет концентрацию 97%, углерода всего 0,14-0,22%. Именно углерод определяет показатель твердости и некоторые другие физико-химические свойства структуры.
  2. В состав структуры включается относительно небольшое количество легирующих элементов. Основными элементами стали хром и никель, концентрация которых составляет 0,3%. В этой же концентрации в состав включается медь.

Химический состав

При большом количестве разновидностей сталей у рассматриваемой жестко контролируется концентрация вредных примесей, которыми являются фосфор и сера. Кроме этого, в состав в большой концентрации входит азот, на который приходится около 0,1 массы.

Характеристики

  • временным сопротивлением;
  • пределом текучести;
  • степенью изгиба под воздействием значительных усилий;
  • относительным удлинением;
  • ударной вязкостью при определенных температурах.

Отличную сталь марки СТ3 можно сваривать газовым, электрическим или любым другим методом, без каких-либо ограничений.

Внимание. На сегодняшний день сварку чаще всего выполняют с помощью проволочных электродов, электродов большого сечения либо плавящихся мундштуков.. К важнейшим техническим показателям данного типа стали относят следующие:

К важнейшим техническим показателям данного типа стали относят следующие:

  1. Ее поверхность характеризуется твердостью 131 МПа.
  2. За счет неоднородной плотности материла его масса может существенно варьироваться.
  3. Ограничений касательно свариваемости материала не существует.
  4. Отпускная хрупкость не является характерной чертой данного типа стали.

Благодаря этим характеристикам материал удается использовать для производства чрезвычайно обширного ассортимента заготовок.

Механические характеристики материала удобнее всего систематизировать в формате таблицы.

Химсостав материала: к какому классу относится?

Важно. От химического состава материала зависит специфика его термической обработки, а также сфера применения заготовок, создаваемых на основе материала.. С точки зрения химического состава, для стали СТ3 характерны следующие особенности:

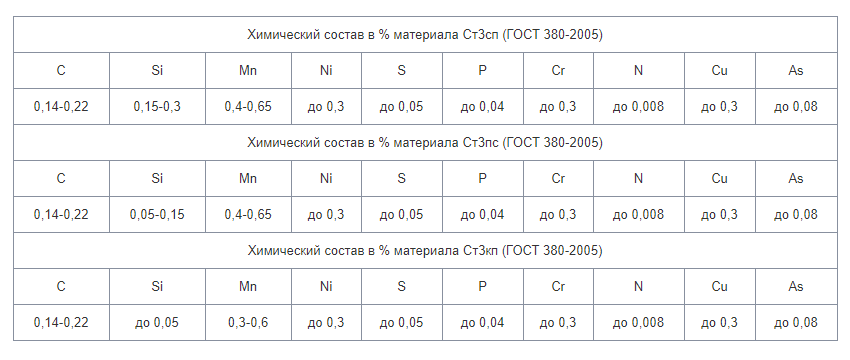

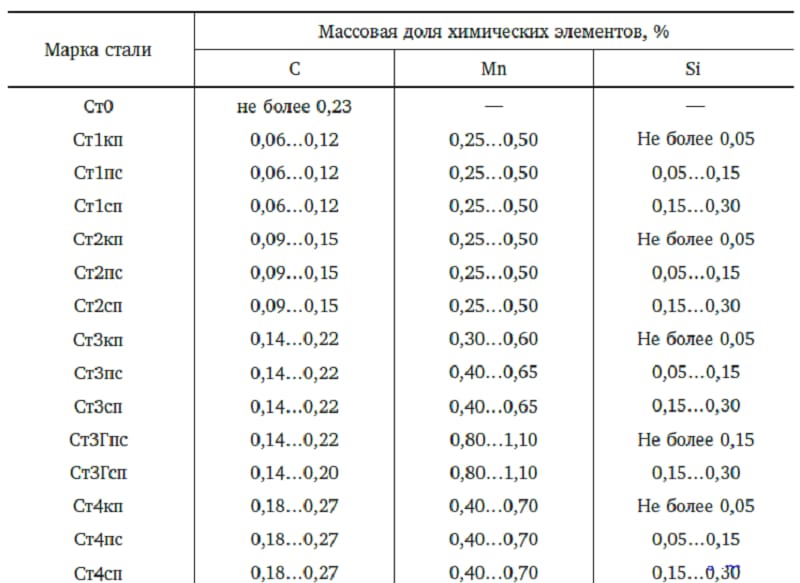

С точки зрения химического состава, для стали СТ3 характерны следующие особенности:

  1. Легирующих компонентов в составе структуры СТ3 достаточно мало. Концентрация никеля, меди и хрома достигает 0.3%.
  2. Элементами, определяющими принадлежность материала к классу сталей, являются углерод и железо. В марке СТ3 железо присутствует в концентрации 97%, а углерод — в диапазоне от 0,14% до 0,22%.

Содержание углерода отвечает за показатели твердости и ряда прочих физико-механических свойств материала.

Также в состав материала входят следующие химические элементы в следующей концентрации:

  • от 0,15% до 0,3% кремния;
  • от 0,4% до 0,65% марганца;
  • до 0,3% никеля;
  • до 0,3% хрома;
  • до 0,05% серы;
  • до 0,04% фосфора;
  • до 0,08% арсена;
  • до 0,008% азота.

От специфики химического состава непосредственно зависит удельный вес стали СТ3, вес куба и показатель «сталь СТ3 цена за тонну».

Чем выше концентрация углерода в стали, тем она прочнее. Однако при сварке повышается риск формирования в шве горячих трещин.

Внимание. Если бы концентрация углерода в СТ3 превыщала 5%, этот материал нельзя было бы сваривать электрошлаковым методом без специальных приемов

Химические и физические свойства

Примесей в стали данной марки не более:

  • хром — 0,30 процента;
  • никель — 0,30 процента;
  • медь — 0,30 процента;
  • сера — 0,005 процента;
  • фосфор — 0,04 процента;
  • азот — 0,10 процента.

Раскисление стали

Процесс раскисления стали — это химический процесс в результате которого из расплавленного сырья удаляется кислород. Он в данном случае определяется примесью, которая ухудшает механические и физические свойства сплава.

По процессу раскисления сталь марки Ст3 делят на такие виды:

  1. Спокойную — раскисление происходит с применением марганца, кремния и алюминия.
  2. Кипящую — раскисление с применением только марганца.
  3. Полуспокойную — раскисление с применением алюминия и марганца.

Уровень раскисления указывается в маркировке стали буквами «кп», «сп» и «пс», также указывается их модификация с повышенным процентом марганца. Для примера – Ст3Гсп или Ст3Гпс.

Кипящая сталь, по химическому составу от спокойной отличается тем, что содержание в ней кремния очень мало, менее 0,05 процентов. Спокойная сталь содержит больше кремния от 0,16 до 0,30 процентов. Так как кипящая сталь в себе содержит больше кислорода, чем сталь спокойная, то она по качеству намного хуже, чем спокойная.

Сталь полуспокойная по качеству занимает среднее положение между спокойной и кипящей сталями.

Для процесса раскисления используют такие элементы, как кремний, марганец, алюминий. Сила их воздействия на сталь различается. Так, самым «сильным» является алюминий, а «слабым» — марганец.


Спокойная СтальИз этой марки стали делают:

  • листовой и фасованный прокат (лист стальной Ст 3);
  • заготовки арматуры и детали для трубопроводов (квадратная труба Ст 3);
  • основные и второстепенные элементы для железнодорожного хозяйства, подвесных и наземных путей и др.

Стали полуспокойного вида занимают нейтральную позицию между кипящими и спокойными видами сырья. В этом виде уже присутствует процент кислорода, что дает сплаву менее выраженные характеристики пластичности и твердости.

Химический состав у этого вида стали нельзя считать однородным. Из марки этой стали изготавливают трубный и листовой прокат, такой популярный продукт, как балка Ст 3. Стали полуспокойного вида идут также на производство кругов и полос, уголков и квадратов, закладных деталей и шестигранников.

Если говорить о кипящих сталях, то — это самые популярные и доступные по стоимости конструкционные сплавы стали. Себестоимость производства невысока, но при этом заготовки из этой стали (слябы, слитки, готовые прокатные листы) прекрасно поддаются различной обработке при разных термических условиях.

Плотность стали марки 3 этой модификации совсем неоднородна, тем не менее при соблюдении правильного использования и соответствующих требований, она занимает одним из самых популярных и недорогих, практичных типов сплавов.

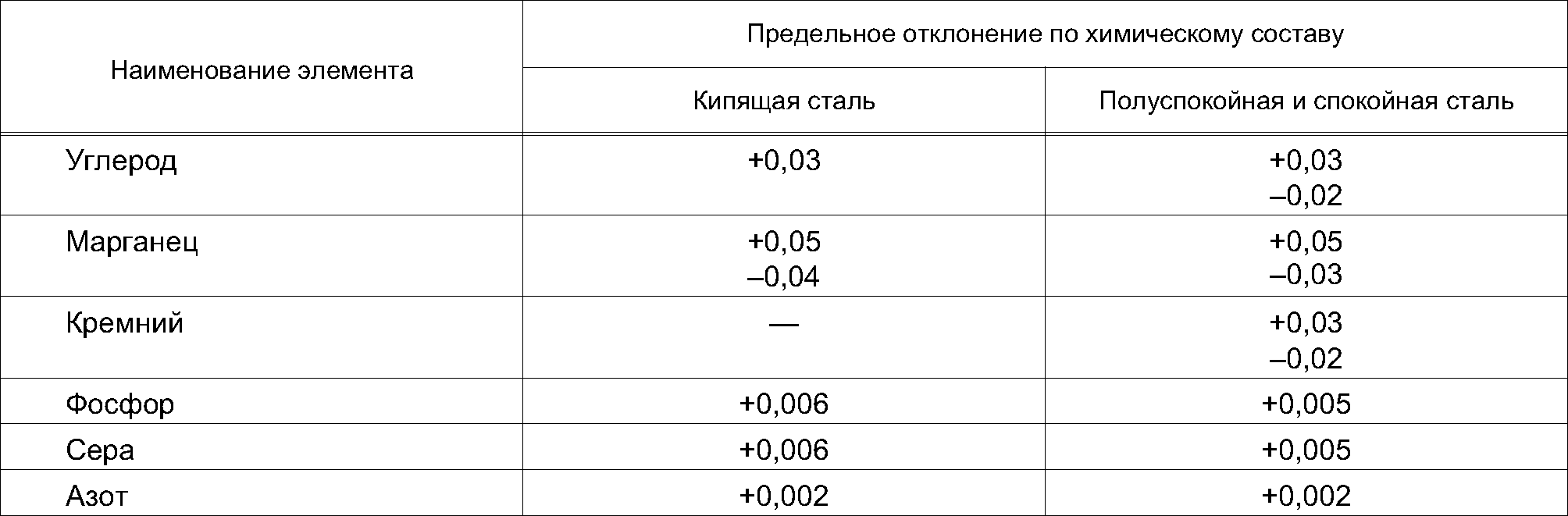

Согласно ГОСТу 380-2005 сказано, что производитель имеет право самостоятельно указать степень раскисления сырья, если заказчик не определил ее.

Механические показатели

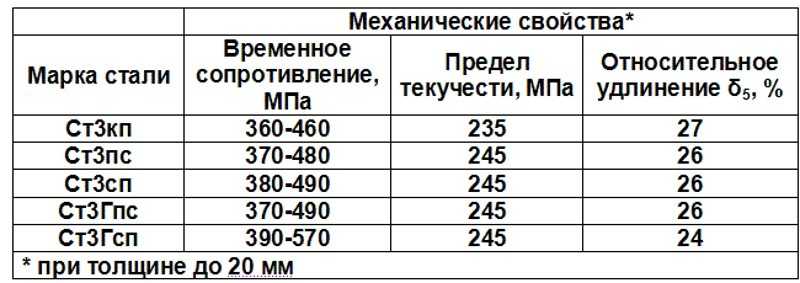

Механические показатели свойств стали Ст3, которые используются при контроле свойств сырья проката:

  • сопротивление, возникающее временно — все категории;
  • текучесть и ее предел – все кроме первой категории;
  • изгиб под посторонним воздействием в холодном состоянии — все кроме первой категории;
  • относительное удлинение — здесь все существующие категории;
  • KCU (ударная вязкость) при температуре окружающей среды +20 °С – третья категория;
  • KCU (ударная вязкость) при температуре окружающей среды –20 °С – четвертая категория;
  • KCU (ударная вязкость) после старения механически – пятая категория;
  • KC V (ударная вязкость) при температуре окружающей среды +20 °С – шестая категория;
  • KC V (ударная вязкость) при температуре окружающей среды –20 °С – седьмая категория.

Свариваемость стали марки Ст3

Потребителям нравится работать с этой маркой стали. Ее технические характеристики с учетом модификаций очень универсальны. Одно из самых важных преимуществ данной марки – это отличная свариваемость.

Сталь позволяет использовать автоматические дуговые и ручные способы сварки, а также контактно-точечный и электрошлаковый методы. Ст 3 применяют и для изготовления кованых деталей (ограждений, различных решеток и т.д.).

Как расшифровывается аббревиатура?

Расшифровка стали СТ3ПС осуществляется в соответствии с Госстандартом 380-2005:

  • Ст – сталь с преобладание углерода;
  • 3 – номер состава;
  • пс – полуспокойная (уровень раскисления).

Обозначения и расшифровка букв легирующих элементов сталей

А – азот ( указывается в середине марки) Б – ниобий В – вольфрам Г – марганец Д – медь Е – селен К – кобальт М – молибден Н – никель П – фосфор Р – бор С – кремний Т – титан Ф – ванадий Х – хром Ц – цирконий Ю – алюминий Ч – редкоземельные

Легированные конструкционные стали

В начале марки указывается двухзначное число, показывающее содержание углерода в сотых долях процента. Далее перечисляются легирующие элементы. Число, следующее за условным обозначением элемента, показывает его содержание в процентах, если число не стоит, то содержание элемента не превышает 1,5 %. Сталь 30Х2М. В указанной марке стали содержится около 0,30 % углерода, 2% хрома, менее 1% молибдена.

Легированные инструментальные стали

В начале марки указывается однозначное число, показывающее содержание углерода в десятых долях процента. При содержании углерода более 1 %, число не указывается, далее перечисляются легирующие элементы, с указанием их содержания.

Разновидности сплава Ст3

Спокойная сталь раскисляется с использованием марганца, кремния и алюминия. Это дорогой и высококачественный материал. За счёт однородной структуры спокойный металл пластичнее и коррозионно устойчивее. Применяется для изготовления несущих ответственных конструкций, узлов машин, механизмов, которые работают при отрицательных температурах и динамических нагрузках.

Полуспокойная сталь раскисляется марганцем и алюминием. Показатели прочности и пластичности у этого материала близки к спокойной стали, но уступают ей. Применяется при возведении несущих металлоконструкций, где требования к прочностным показателям ниже, чем у конструкций из спокойного металла. Преимуществом этого сплава – его стоимость дешевле.

Кипящая сталь самая дешёвая, раскисляется только марганцем. При заливке этого расплава в слябы происходит активное кипение – выделяются содержащиеся в сплаве газы. В разных частях слитка может иметь неоднородные свойства. Кипящая металл хрупкий, плохо сваривается и подвержена коррозии. Применяется для изготовления конструкций, к которым не предъявляются высокие требования.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
