Состав сплава
В соответствии с ГОСТом 27772-88, расшифровка марки стали С245 производится следующим образом:
знак «С» указывает на предназначение стали – «строительная»; число «245» обозначает значение предела текучести – важной прочностной характеристики. ГОСТ 27772-88 регулирует химический состав сплава и содержание каждого элемента в процентном отношении:
ГОСТ 27772-88 регулирует химический состав сплава и содержание каждого элемента в процентном отношении:
- углерод придает металлу твердость, одновременно повышая его хрупкость, поэтому его концентрация ограничена – 0,22%;
- марганец повышает прочностные характеристики – до 0,65%;
- кремний улучшает структуру сплава и увеличивает ее пластичность – 0,15%;
- хром, никель и медь повышают устойчивость к коррозии, концентрация каждого из них не превышает 0,3%;
- содержание мышьяка не выше допустимых значений для строительных сталей – 0,08%;
- фосфора – не более 0,04%;
- серы – до 0,05%.
Фосфор и сера относятся к неизбежным примесям, которые содержатся в железных рудах, и в процессе производства переходят в сталь. Однако их количества минимальны, и не оказывают сколь-нибудь заметного влияния на качество сплава. Путем изменения процентного соотношения компонентов стали можно добиться улучшения некоторых характеристик, например:
- увеличение концентрации никеля и хрома приводит к повышению твердости и стойкости к коррозии;
- добавление меди увеличивает показатели теплопроводности и вязкости;
- марганец позволяет уменьшить окисляемость железа и снизить хрупкость стали.
марка стали, аналоги, расшифровка, характеристики
В производстве металлоконструкций – сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.
Химический состав
Сталь состоит из приблизительно:
- 98 % железа,
- 0,2 % углерода,
- 0,65 % марганца,
- от 0,05 до 0,015 % кремния,
- до 0,3 % хрома, никеля и меди вместе взятых.
Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.
Расшифровка стали С245
В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.

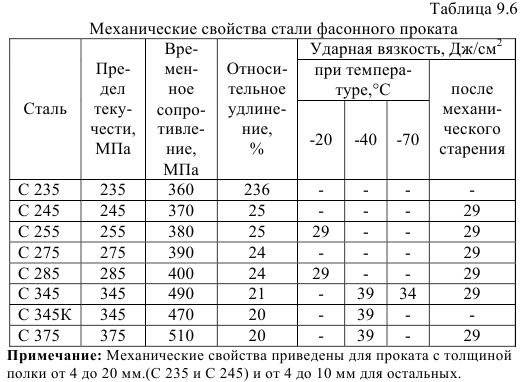

Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).

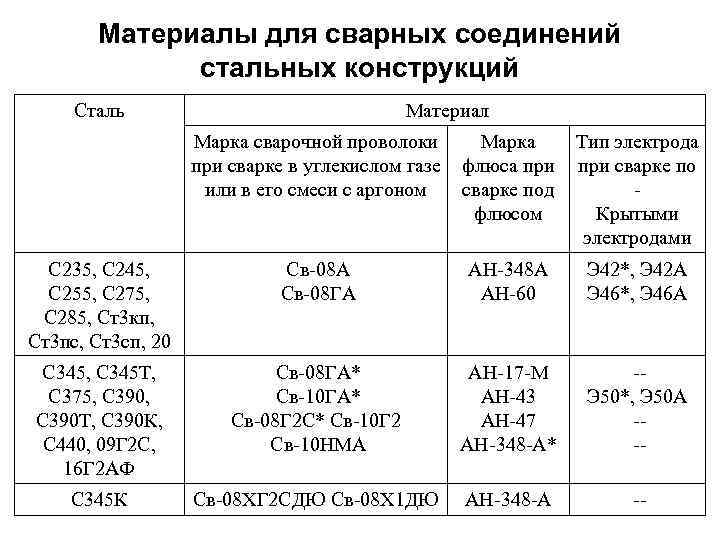

Свариваемость
Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле
Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.
Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.
Пластичность
Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.
Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.
Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.
Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.
Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.
С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.
Коррозионная стойкость
Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.
С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.
Аналоги

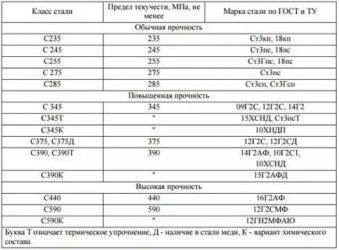

По ГОСТ 27772-88, марке С245 соответствуют стали:
- Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
- ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
- ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
- 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
- E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)
Применение
Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.
Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.
В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.
Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.
Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.
Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.
Рейтинг: 0/5 – 0 голосов
Сталь С255 — характеристика, аналоги, ГОСТ, расшифровка
Марка стали С225 применяется для изготовления листового и профильного металлопроката, предназначенного для монтажа и сборки ответственных металлических конструкций с болтовыми, клепаными, сварными и фальцевыми соединениями. Марка наиболее популярна и востребованна в строительной отрасли, не имеющий ограничений при выполнении сварочных работ.
Сталь С255: химический состав и ГОСТы на прокат
Углеродистая сталь С255 (доля углерода – около 0,2%) выпускается по ГОСТ 27772-88, который определяет следующий состав химических элементов стального сплава:
- Fe – около 97%
- C – до 0,22%
- Mn – до 0,65%
- Si – 0,15-0,3%
- Ni – до 0,3%
- Cr – до 0,3%
- Cu – до 0,3%
- S – до 0,05%
- P – до 0,04%
- N – до 0,012%
Горячекатаный фасонный прокат из стали С255:
- ГОСТ 8509 – уголок равнополочный
- ГОСТ 8510 – уголок неравнополочный
- ГОСТ 8239, 26020 – двутавр
- ГОСТ 8240 – швеллер
- ГОСТ 19425 – балка двутавровая и швеллер специальный
Кроме того, углеродистая сталь 255 идет на производство проката:
- ГОСТ 19903 – листового
- ГОСТ 82 – универсального широкополосного
- ГОСТ 8568 – листового с чечевичным и ромбическим рифлением
Из стали данной марки также изготавливают гнутые профиля: по ГОСТ 7511, 8278, 8281, 8282, 8283, 9234 и др.
: Сталь Р18 — характеристики, расшифровка, применение
Виды обработки и применение
Количество углерода и легирующих добавок в химическом составе стали марки С255 позволяет применять для соединения деталей и элементов конструкций любые виды сварки. Для резки проката и раскроя листов могут использоваться технологии термической, лазерной, гидравлической и механической обработки. Отмечается достаточно простое сверление, фрезерование и возможность нарезки резьбы.
В строительстве прокат из стали С255 применяется для монтажа металлоконструкций группы 1, в которую входят сварные элементы, предназначенные для работы в особо тяжелых условиях. В том числе при вибрационных, динамических и подвижных нагрузках. В первую группу входят конструкционные элементы мостовых пролетов, опор для линий электропередач, подкрановые балки, несущие фермы, эстакады, лестницы и другие.
Допускается применение стального проката марки в других видах промышленного производства кроме строительства. Например, для изготовления корпусов и несущих элементов в машиностроении.
Защита от коррозии
Сталь С255 отличается прекрасными механическими свойствами, но подвержена воздействию коррозии. Поэтому, все изготовленные из нее металлоконструкции требуют защиты от влаги и химически активных растворов и паров. Наиболее распространенный вид поверхностной защиты это двойное окрашивание водостойкими красками с предварительным грунтованием. Кроме этого горячее оцинковывание и порошковое полимерное покрытие готовых конструкций и отдельных элементов, соединяемых без применения сварки.
/5 —
Классификация материала и применение марки С255
Марка: С255 Классификация материала: Сталь для строительных конструкций Применение: изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями
Сталь С255 — характеристика, аналоги, ГОСТ, расшифровка
Марка стали С225 применяется для изготовления листового и профильного металлопроката, предназначенного для монтажа и сборки ответственных металлических конструкций с болтовыми, клепаными, сварными и фальцевыми соединениями. Марка наиболее популярна и востребованна в строительной отрасли, не имеющий ограничений при выполнении сварочных работ.
Сталь С255: химический состав и ГОСТы на прокат
Углеродистая сталь С255 (доля углерода – около 0,2%) выпускается по ГОСТ 27772-88, который определяет следующий состав химических элементов стального сплава:
- Fe – около 97%
- C – до 0,22%
- Mn – до 0,65%
- Si – 0,15-0,3%
- Ni – до 0,3%
- Cr – до 0,3%
- Cu – до 0,3%
- S – до 0,05%
- P – до 0,04%
- N – до 0,012%
Горячекатаный фасонный прокат из стали С255:
- ГОСТ 8509 – уголок равнополочный
- ГОСТ 8510 – уголок неравнополочный
- ГОСТ 8239, 26020 – двутавр
- ГОСТ 8240 – швеллер
- ГОСТ 19425 – балка двутавровая и швеллер специальный
Кроме того, углеродистая сталь 255 идет на производство проката:
- ГОСТ 19903 – листового
- ГОСТ 82 – универсального широкополосного
- ГОСТ 8568 – листового с чечевичным и ромбическим рифлением
Из стали данной марки также изготавливают гнутые профиля: по ГОСТ 7511, 8278, 8281, 8282, 8283, 9234 и др.
: Сталь Р18 — характеристики, расшифровка, применение
Защита от коррозии
Сталь С255 отличается прекрасными механическими свойствами, но подвержена воздействию коррозии. Поэтому, все изготовленные из нее металлоконструкции требуют защиты от влаги и химически активных растворов и паров. Наиболее распространенный вид поверхностной защиты это двойное окрашивание водостойкими красками с предварительным грунтованием. Кроме этого горячее оцинковывание и порошковое полимерное покрытие готовых конструкций и отдельных элементов, соединяемых без применения сварки.
/5 —
Марка стали СТ3: характеристики, применение и иные нюансы
Сталь СТ3 на сегодняшний день является одной из наиболее востребованных в производстве разновидностей стали. В частности, ее задействуют для изготовления труб системы теплоснабжения, садовых скамеек, крышек для станочного оборудования и многих других предметов повседневного использования.
Этот материал принято классифицировать как конструкционную углеродистую сталь обыкновенного качества. Несмотря на доступную стоимость, она обладает выдающимися физическими и химическими характеристиками.
Важно. От химического состава материала зависит специфика его термической обработки, а также сфера применения заготовок, создаваемых на основе материала. С точки зрения химического состава, для стали СТ3 характерны следующие особенности:
С точки зрения химического состава, для стали СТ3 характерны следующие особенности:
- Легирующих компонентов в составе структуры СТ3 достаточно мало. Концентрация никеля, меди и хрома достигает 0.3%.
- Элементами, определяющими принадлежность материала к классу сталей, являются углерод и железо. В марке СТ3 железо присутствует в концентрации 97%, а углерод — в диапазоне от 0,14% до 0,22%.
углерода отвечает за показатели твердости и ряда прочих физико-механических свойств материала.
Также в состав материала входят следующие химические элементы в следующей концентрации:
- от 0,15% до 0,3% кремния;
- от 0,4% до 0,65% марганца;
- до 0,3% никеля;
- до 0,3% хрома;
- до 0,05% серы;
- до 0,04% фосфора;
- до 0,08% арсена;
- до 0,008% азота.
От специфики химического состава непосредственно зависит удельный вес стали СТ3, вес куба и показатель “сталь СТ3 цена за тонну”.
Чем выше концентрация углерода в стали, тем она прочнее. Однако при сварке повышается риск формирования в шве горячих трещин.
Внимание. Если бы концентрация углерода в СТ3 превыщала 5%, этот материал нельзя было бы сваривать электрошлаковым методом без специальных приемов. Определить, какие у материала сталь СТ3 характеристики в соответствии с ГОСТ, можно благодаря расшифровке
Согласно ГОСТ 380, данный материал представлен в следующих разновидностях:
Определить, какие у материала сталь СТ3 характеристики в соответствии с ГОСТ, можно благодаря расшифровке. Согласно ГОСТ 380, данный материал представлен в следующих разновидностях:
- Сталь Ст3сп.
- Сталь Ст3пс.
- Сталь Ст3кп.
Эти индексы применимы в обязательном порядке при любой маркировке. При расшифровке марки материала необходимо учитывать следующие обозначения:
- Ст — применяется для указания стандартных качеств углеродистых сталей.
- 3 — условный номер марки сплава. Он может меняться в диапазоне от 0 до 6, в соответствии с процентным содержанием углерода в материале.
- Г — этот символ употребляют, если в состав материала входит марганец. Так, для стали типа Ст3гпс характерно содержание 0.8% марганца.
- Сп — обозначает степень раскисления стали. Аббревиатурой “кп” обозначают кипящие сплавы, “пс” — полуспокойные.
Аналоги стали марки С255
Углеродистой стали С255 по ГОСТ 27772-88 соответствуют стали следующих марок:
- Ст3Гпс и Ст3Гсп по ГОСТ 380 (прил. 1 ГОСТ 27772-88)
- ВСт3сп5, ВСт3Гпс5 и ВСт3пс6 (листовой прокат толщиной св. 20 до 40 мм, фасонный – св. 30 мм) по ГОСТ 380-71, ВСт3сп5-1 и ВСт3Гпс5-1 по ТУ 14-1-3023–80 и 18сп, 18Гпс, 18Гсп ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II -23-81)
- Е 235-В (Fe 360-B), Е 235-С (Fe 360-C) и Е 235-D (Fe 360-D) по ISO 630:1995 (прил. А ГОСТ 380-2005)
Мы изготавливаем следующие типовые металлоизделия:
Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:
Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:
Стальные лестницы-стремянки для колодцев по:
Области применения той или иной стали оговорены СП 16.13330.2011 в зависимости от степени ответственности конструкций зданий и сооружений и условий их эксплуатации.
При выборе марки стали следует руководствоваться основными принципами проектирования:
Марку стали выбирают на основе технико-экономического анализа условий работы конструкции на стадии вариантного проектирования. Выбор марок стали зависит от:
- степени ответственности конструкций зданий и сооружений;
- климатических условий района строительства;
- температуры и влажности и среды, в которой возводится и эксплуатируется конструкция;
- характера нагружения – статическое, динамическое, знакопеременное;
- вида напряженного состояния – одноосное, плоское или объемное напряженное состояние;
- уровня напряжений – сильнонагруженные или слабонагруженные элементы конструкций;
- способа соединения элементов – сварное или болтовое;
- толщины проката;
Согласно СП , в зависимости от степени ответственности конструкций зданий и сооружений, а также от условий их эксплуатации и климатических условий района строительства все конструкции делят на 4 группы:
1 Группа – сварные конструкции, работающие в особо тяжелых условиях или подвергающиеся воздействию динамических, вибрационных или подвижных нагрузок.
К конструкциям 1 группы относят – подкрановые балки, элементы конструкций пролетных строений мостов, бункерных и разгрузочных эстакад и транспортерных галерей, фасонки ферм, переходные опоры воздушных линий электропередач и т.д.
Т.к. конструкции 1 группы работают в тяжелых условиях, требования к стали для этих конструкций самые высокие. СП допускает применение только сталей С255, С285, С345, С375,
Стали С235 и С245– применять не рекомендуется.
2 Группа – сварные конструкции, работающие при статической нагрузке, или конструкции 1 группы при отсутствии сварных соединений.
К конструкциям 2 группы относят фермы, балки, опоры транспортерных галерей, а также конструкции и их элементы 1 группы при отсутствии сварных соединений. Конструкции 2 группы работают в менее тяжелых условиях, следовательно, требования к стали для этих конструкций менее высокие. СП допускает применение сталей С245, ВСт3кп – толщиной до 4мм.
Стали С255, С285, С345, С375, С390, С440, С590 можно применять при соответствующем технико-экономическом обосновании.
Сталь С235 – применять не рекомендуется.
3 Группа – сварные конструкции, работающие при статической преимущественно сжимающей нагрузке или конструкции 2 группы при отсутствии сварных соединений.
К конструкциям 3 группы относят колонны, стойки, опорные плиты, элементы настила перекрытий, а также конструкции и их элементы 2 группы при отсутствии сварных соединений. СП допускает применение сталей С235, С245.
Стали, С255, С285 и др. можно применять при соответствующем технико-экономическом обосновании.
4 Группа – вспомогательные конструкции, а также конструкции и их элементы 3 группы при отсутствии сварных соединений.
К конструкциям 4 группы относят лестницы, ограждения, элементы фахверка, вспомогательные элементы сооружений. СП допускает применение стали С235. Возможно применение сталей С245, С255, С285 при температуре эксплуатации 0 С.
Стали более высокой прочности С345, С375 и др. применять не допускается.
В пределах каждой группы в зависимости от температуры эксплуатации к стали предъявляют соответствующие требования по ударной вязкости при различных температурах. В сталях для сварных конструкций необходимо оценить свариваемость.
При назначении стали для конструкций зданий и сооружений 1 уровня ответственности номер группы конструкций следует уменьшить на единицу.
При толщине проката t>40 мм номер группы конструкций следует уменьшить на единицу.
Виды обработки и применение
Количество углерода и легирующих добавок в химическом составе стали марки C255 позволяет использовать любой вид сварки для соединения деталей и элементов конструкции. Для резки проката и листового проката могут использоваться термические, лазерные, гидравлические и механические процессы. Сверление, фрезерование и нарезание резьбы относительно просты.
Прокат C255 используется в строительстве для возведения металлоконструкций группы 1, к которой относятся сварные элементы, предназначенные для работы в особо сложных условиях. Сюда входят вибрация, динамические и движущиеся нагрузки. К первой группе относятся конструктивные элементы мостовых проемов, опоры линий электропередач, подкрановые балки, опорные балки, раскосы, лестницы и другие.
Использование металлопроката данной категории допускается в промышленном производстве, кроме строительства. Например, для строительства лодок и несущих элементов в машиностроении.
Категория: C255 Категория: Сталь конструкционного назначения Промышленное использование: производство проката, предназначенного для изготовления металлоконструкций со сварными и другими соединениями
C255 — одна из самых популярных и востребованных марок стали в строительной отрасли, поскольку она обладает отличными прочностными характеристиками и не имеет ограничений по свариваемости. Он поставляется на объекты в виде проката (в том числе фасонного) для дальнейшего использования в составе различных металлоконструкций (сварное или любое другое соединение).
Количество углерода и легирующих добавок в химическом составе стали марки C255 позволяет использовать любой вид сварки для соединения деталей и элементов конструкции. Для резки проката и листового проката могут использоваться термические, лазерные, гидравлические и механические процессы. Сверление, фрезерование и нарезание резьбы относительно просты.
Прокат C255 используется в строительстве для возведения металлоконструкций группы 1, к которой относятся сварные элементы, предназначенные для работы в особо сложных условиях. Сюда входят вибрация, динамические и движущиеся нагрузки. К первой группе относятся конструктивные элементы мостовых проемов, опоры линий электропередач, подкрановые балки, опорные балки, раскосы, лестницы и другие.
Использование металлопроката данной категории допускается в промышленном производстве, кроме строительства. Например, для строительства лодок и несущих элементов в машиностроении.
Защита от эрозии.
Хотя сталь C255 обладает отличными механическими свойствами, она чувствительна к коррозии. Поэтому все стальные конструкции должны быть защищены от влаги и химически активных растворов и паров. Наиболее распространенной формой защиты поверхности является двойное покрытие водостойкой краской и грунтовкой. Кроме того, горячее цинкование и окрашивание порошком сборных конструкций и отдельных элементов без применения сварки.
Сталь С255 строительная углеродистая
Листовой и профильный металлопрокат применяется в различных отраслях промышленности, предназначен для сборки металлических конструкций с клепанными, болтовыми и сварными соединениями. Сталь С255 наиболее востребована в строительной отрасли, она не имеет ограничений по проведению сварочных работ. Описание сплава определяет его применимость при создании ответственных конструкций, которые могут подвергаться атмосферному и иному воздействию.
Сталь С255
Химический состав
Все сплавы характеризуются своим определенным химическим составом. Установленные нормы определяют концентрацию всех элементов в определенном диапазоне. Среди особенностей химического состава С 255 отметим следующие моменты:
Большая часть состава приходится на железо, около 97%. Этот элемент является частью практически всех сплавов. Углерод определяет твердость и прочность металла, а также его хрупкость и степень свариваемости. Рассматриваемая сталь С255 содержит около 0,22% углерода. Слишком высокая концентрация углерода приводит к хрупкости структуры и проблемам со свариваемостью. Однако, уменьшение количества этого химического вещества в составе становится причиной снижения твердости и прочности структуры
Важно не только то, сколько углерода в составе, а насколько равномерно он распределен по структуре. Неравномерное расположение углерода приводит к снижению эксплуатационных характеристик
Марганец включается в состав многих металлов, в этом случае его около 0,65%. Кремний во много определяет основные эксплуатационные свойства, его концентрация от 0,15 до 0,3%
Кремний также оказывает влияние на прочность и свариваемость, твердость и другие важные характеристики. На медь, никель и хром приходится по 0,3%. Низкая концентрация хрома определяет то, что поверхность может покрываться коррозией. Длительное воздействие атмосферных осадков и некоторых химических веществ приводит к появлению коррозии. Слишком длительная эксплуатации при подобном повреждении металла приводит к снижению прочности несущих конструкций и ухудшению декоративных качеств.
Горячекатаный стальной рулон С255
Сера и фосфор также включаются в состав в небольшом количестве. Эти вещества ухудшают эксплуатационные качества стали С255, к примеру, прочность.
Область применения
Рассматриваемая марка стали С255 применяется для создания металлоконструкций, которые относятся к первой группе.
Эта группа характеризуется сварными элементами, применяемыми в особо тяжелых эксплуатационных условиях.
На создаваемые конструкции может оказываться следующая нагрузка:
- Динамическая – постепенное увеличение и уменьшение давления. Для выдерживания динамической нагрузки металл должен обладать пластичностью.
- Подвижная – изменение точки концентрации давления. Подобное воздействие может привести к разрушению несущих элементов.
- Вибрационная – подобное воздействие присуще мостам и другим несущим конструкциям. Вибрация может приводить к деформации сварочного шва и крепежных элементов.
Балка двутавровая С255
Сталь 255 встречается в конструкциях мостов, эстакад, лестниц и других несущих сооружений, на которые оказывается высокая нагрузка. В некоторых случаях допускается применение метала при изготовлении ответственных механизмов в машиностроительной отрасли.
Аналоги сплава
По химическому составу и механическим свойствам выделяют несколько схожих сплавов. Аналог стали С255 может быть отечественного и зарубежного происхождения. Схожие отечественные марки следующие:
- 18сп, 18Гсп и 18Гпс.
- ВСт3сп5 и ВСт3пс6.
- Ст3Гпс и Ст3Гсп.
Зарубежные аналоги изготавливаются при учете стандарта ISO 630. В эту группу включаются следующие славы:
- Fe 360-C (E 235-C).
- Fe 360-B (E 235-B).
- Fe 360-D (E 235-D).
Fe 360-B
Некоторые аналоги могут улучшаться путем термической и химической обработки. Все сплавы характеризуются высокой свариваемостью и обрабатываемостью резанием.
Маркировка стали 255
При маркировке стали С255 применяются определенные стандарты, которые позволяют быстро определить основные свойства металла. Расшифровка проводится следующим образом:
- Первая буква С говорит о том, что металл применим в строительстве.
- Применяемые цифры при маркировке указывают на текучесть готового проката, которая измеряется в Н/мм2.
- Часто маркировка наносится на поверхность заготовок желтой нерастворимой краской.
Скачать ГОСТ 27772-88

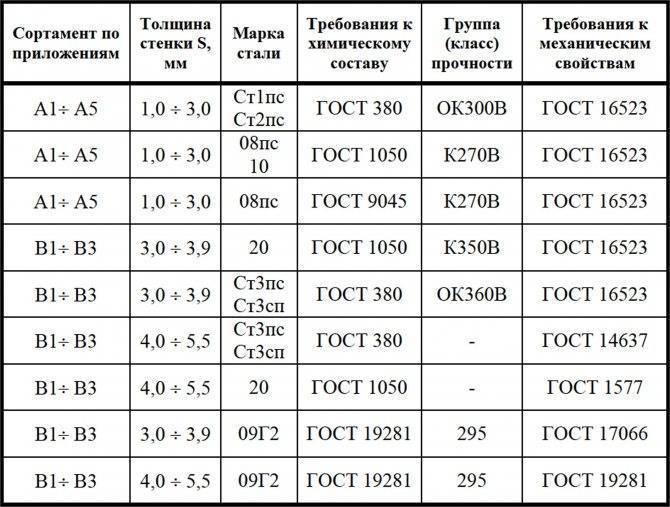

Для этой марки применяются требования ГОСТ 27772-88. Они определяют возможность использования материала при изготовлении уголков, гнутого профиля и швеллера, двутавра. Толщина сечения выпускаемых элементов должна быть не менее 4 мм и не более 30 мм.
