Сталь С245 низкоуглеродистая

Сталь С245 низкоуглеродистая

Сталь марки С245, представляет класс низкоуглеродистых металлов. Она предназначена для изготовления широкого ассортимента строительных конструкций. Иногда можно встретить и иную маркировку этого металла Ст3пс5. Не зависимо от приведенной маркировки эта сталь относится к категории так называемой полуспокойной стали. Являясь низкоуглеродистой, она относится к классу металлов нормальной прочности. К этому классу относятся весь интервал сталей от С235 до С285.

Сталь 245 низкоуглеродистая

Сортамент и область применения

Сталь 245 выпускается горячекатаным способом и имеет следующий сортамент:

• уголок равнополочный;
• уголок не равнополочный;
• балки двутавровые;
• швеллер;
• балки двутавровые и швеллер специальные;
• листовой прокат (лист С245);
• широкополосный универсальный прокат;
• лист с различным рифлением (в основном с ромбическим или чечевичным рифлением);
• профили гнутые.

Балка двутавроваяШвелер

Вся продукция выпускается в соответствии с утверждёнными государственными стандартами.

Основные характеристики строительной стали марки С245

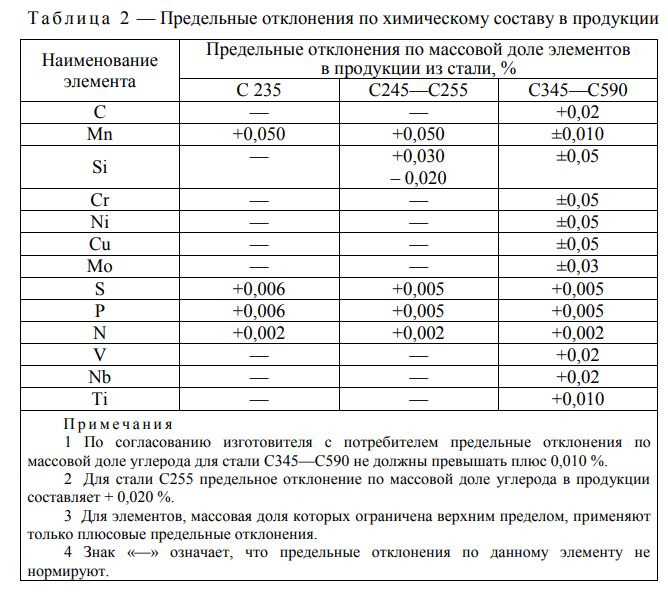

По химическому составу в неё входит следующий набор основных химических элементов:

• железо – близко к 98%;
• углерод не превышает 0,22% (поэтому и относится к классу низкоуглеродистых сталей);
• марганца не более 0,65%;
• никеля около 0,3%;
• хрома и меди, также около 0.3%.

Остальные элементы, такие как кремний, сера, фосфор не превышают одной сотой процента. Сталь С245 соответствует ГОСТ 27772-88.

Скачать ГОСТ 27772-82

В соответствии с установленными стандартами расшифровку марки стали производят следующим образом. Она имеет общую буквенную и индивидуальную цифровую маркировку. Например, С245 буква «С» означает, что это строительный металл, а трёхзначное число 245 указывает на предел текучести.

Расшифровка обозначений проката

Добавление отдельных химических элементов улучшают определённые характеристики металла. Например, добавление хрома или никеля повышает твердость и улучшает антикоррозийные свойства. Присутствие меди в сплаве повышает вязкость и улучшает теплопроводность.

Присутствие в составе таких элементов, как марганец и кремний, предотвращают образование закиси железа. Марганец устраняет негативное влияние серы, которая делаем металл хрупким.

Добавление легирующих элементов значительно повышает твёрдость изделия и улучшает его антикоррозийные свойства.

В соответствии с таким химическим составом вся продукция имеет следующие физические характеристики:

• коэффициент температурного расширения;
• коэффициент теплопроводности или теплоёмкость материала;
• удельная теплоёмкость;
• плотность практически для всех образцов одинакова и составляет 7850 кг/м3;
• модуль упругости первого рода;
• удельное электрическое сопротивление;

марка стали, аналоги, расшифровка, характеристики

В производстве металлоконструкций — сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.

Химический состав

Сталь состоит из приблизительно:

• 98 % железа,
• 0,2 % углерода,
• 0,65 % марганца,
• от 0,05 до 0,015 % кремния,
• до 0,3 % хрома, никеля и меди вместе взятых.

Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.

Расшифровка стали С245

В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.

Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).

Свариваемость

Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле

Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.

Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.

Читать также: Резина вакуумная гост 7889

Пластичность

Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.

Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.

Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.

Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.

Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.

С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.

Коррозионная стойкость

Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.

С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.

Аналоги

По ГОСТ 27772-88, марке С245 соответствуют стали:

• Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
• ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
• ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
• 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
• E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)

Применение

Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.

Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.

В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.

Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.

Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.

Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.

Рейтинг: 0/5 — 0 голосов

Сталь С245: ГОСТ

Пусть даже сплав С245 не обладает какими-либо ярко выраженными отличительными свойствам, однако, даже такая, казалось бы, простая, судя по ее применению, сталь обладает четко прописанным в ГОСТе лигатурным составом. Он, тем не менее, несколько влияет на характеристики получаемого изделия. Именно поэтому следует четко знать, какие примеси присутствуют в составе, чтобы лучше понимать, на что способна сталь С245. А в ее составе присутствуют такие элементы, как:

• Углерод — самая главная добавка. Ведь именно она превращает мягкое железо в сталь, делая его тверже, но тем самым увеличивая хрупкость. Поэтому, дабы сохранить пластичность, в стали С245 содержание углерода ограничено и составляет 0,22 %.
• Марганец — одна из самых распространенных добавок, повышающая устойчивость стали к влияниям внешней среды. Его содержание не больше 0,65 %.
• Кремний, повышающий пластичность стали и улучшающий ее внутреннюю структуру, содержится в сплаве в количестве до 0,15 %.
• Хром — распространенная легирующая добавка, повышающая устойчивость стали к коррозии, а также незначительно увеличивает прочность. Однако в стали С245 содержание хрома ограничивается до 0,30 %, и поэтому его воздействие на сталь не столь значительно.
• Никель — элемент, оказывающий комплексное действие, так как увеличивает разом и прочность, и пластичность, и коррозионную стойкость стали. Его процентное содержание в сплаве равняется содержанию хрома.
• Медь — легирующая добавка, присущая в большинстве своем для строительных сталей и повышающая их устойчивость к коррозии. Сталь С245 в своем составе содержит 0,30 % меди.

Помимо вышеперечисленных добавок, в составе присутствуют вредные примеси серы и фосфора. Однако их влияние на качество незначительно.

Поставка ВСт3сп

Поставляется в виде сортового проката, в том числе и фасонного по регламенту ГОСТ 2590-88 Прокат стальной горячекатаный круглый, ГОСТ 2591-88 Прокат стальной горячекатаный квадратный, ГОСТ 8239-89 Двутавры стальные горячекатаные, ГОСТ 19771-93 Уголки стальные гнутые равнополочные, ГОСТ 19772-93 Уголки стальные гнутые неравнополочные, ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные, ГОСТ 8281-80 Швеллеры стальные гнутые неравнополочные, ГОСТ 8283-93 Профили стальные гнутые корытные равнополочные, ГОСТ 380-94 Сталь углеродистая обыкновенного качества, ГОСТ 8509-93 Уголоки стальные горячекатаные равнополочные, ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные, ГОСТ 8240-97 Швеллеры стальные горячекатаные, ГОСТ 535-88 Прокат сортовой и фасонный из углеродистой стали обыкновенного качества, ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный, ГОСТ 19903-2015 Прокат листовой горячекатанный, ГОСТ 19904-90 Прокат листовой холоднокатанный, ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения, ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали, ГОСТ 103-76 Полоса стальная горячекатаная, ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный, ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения, ГОСТ 17305-71 Проволока из углеродистой конструкционной стали, ГОСТ 10705-80 Трубы стальные электросварные, ГОСТ 10706-76 Трубы стальные электростварные прямошовные, ГОСТ 3262-75 Трубы стальные водогазопроводные.

B03 — Обработка металлов давлением. Поковки	ГОСТ 8479-70;
В20 — Классификация, номенклатура и общие нормы	ГОСТ 380-2005;
В22 — Сортовой и фасонный прокат	ГОСТ 8239-89; ГОСТ 8278-83; ГОСТ 8282-83; ГОСТ 8283-93; ГОСТ 2879-2006; ГОСТ 2591-2006; ГОСТ 2590-2006; ГОСТ 8510-86; ГОСТ 19772-93; ГОСТ 19771-93; ГОСТ 11474-76; ГОСТ 8509-93; ГОСТ 9234-74; ГОСТ 8281-80;
В23 — Листы и полосы	ГОСТ 103-2006; ГОСТ 82-70; ГОСТ 19903-74;
В33 — Листы и полосы	ГОСТ 10885-85;
В34 — Ленты	ГОСТ 503-81;
В62 — Трубы стальные и соединительные части к ним	ГОСТ 20295-85; ГОСТ 10705-80; ГОСТ 10706-76; ГОСТ 8734-75; ГОСТ 24950-81;

Чем можно заменить?

Категорию С345 можно заместить множеством альтернативных сплавов, например, 09Г2С. Предметы обоих марок имеют идентичный состав, но у последнего в наличии до 0,08% (As) мышьяка. Такой аналог часто используется в промышленности для обслуживания металлоконструкций, работающих под высоким давлением или при Т= от -70 до +425 °С. В названии присутствует знак «Г», который означает марганец, а цифра 2 свидетельствует о его процентном соотношении (2%). Показатель 09 указывает на общее количество углерода (0,9%).

Что» касается твёрдости 09Г2С, то его значение может доходить до 490 паскалей по Бринеллю, что также увеличивает спрос на эту продукцию. Также материалы способны перенести работу в серьёзных климатических условиях. Сами листы, ударная вязкость которых достигает 49KCU, могут проходить процедуру закалки и термообработки.

Также на современном металлургическом рынке можно встретить Германские, Японские, Болгарские, Румынские варианты С345, которые будут в незначительной степени отличаться по опциям и составу. Однако предметы могут свободно функционировать друг с другом и при одинаковых факторах.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сталь 09г2с – это очень востребованная сталь, используется как в строительстве, так и во многих отраслях промышленности. Существуют отечественные и зарубежные аналоги этого вида. Наиболее часто используется для изготовления труб, металлопроката и сварных металлоконструкций, температурный диапазон использования которых от -70 до 425 0 С9 с допустимыми нагрузками на них).

Сталь с235: характеристики и сфера применения

Из углеродистой стали данной марки производят разнообразный прокат для сварных металлоконструкций. Нормы и параметры материала обозначены в ГОСТ 27772, который допускает использовать сталь с235 в производстве швеллеров (ГОСТ 8240), равнополочных и неравнополочных уголков (ГОСТ 8509 и ГОСТ 8510), листового проката (ГОСТ 19903), двутавров (ГОСТ 8239, 26020), а также различных гнутых профилей и рифленых листов.

Этот материал можно отнести к числу универсальных, так как он допускает продувку аргоном, вакуумирование, модифицирование и обработку синтетическими шлаками. Согласно госстандарту, маркировка фасонного проката, изготовленного из стали марки с235, осуществляется коричневой или желтой краской.

Механические свойства и свариваемость стали марки с235

Сталь для строительных конструкций марки с235 обладает превосходными механическими свойствами, позволяющими широко использовать ее для производства строительных и промышленных стальных конструкций, в том числе имеющих сварные соединения. Предел текучести этого материала варьируется в границах 195-235 МПа, предел кратковременной прочности составляет 360 МПа. При этом относительное удлинение стали при разрыве находится на уровне 20-24%.

Данный металл может похвастать отличной свариваемостью, поэтому может использоваться в создании сложных свариваемых конструкций практически без ограничений. Сталь с235 не нуждается в предшествующих сварочным работам подогреве или термообработке, в то время как другие марки аналогичного материала являются ограниченно свариваемыми (требуют нагрева до 100-120оС) или трудносвариваемыми (200-300оС плюс отжиг после сварочных работ).

Читать также: Поворотный стол для фрезерного станка устройство

Применительно к химическому составу металла с235 ГОСТом 27772-88 определены следующие максимальные значения примесей (в процентах):

• кремния – 0,05
• марганца – 0,6
• никеля – 0,3
• хром – 0,3
• азота – 0,12
• меди – 0,3

Особенности использования стали с235

В стандартном обозначении «с235» символ С указывает на «строительную» сталь, а цифры – на ориентировочный предел текучести. Сваривают изделия из данного материала электродами типа Э42, Э42а, Э46 и Э46а, причем элементы конструкций, которые будут работать в условиях сильных вибрационных или динамических нагрузок, равно как и при сильных отрицательных температурах (-40оС и ниже), следует сваривать электродами, в обозначении которых присутствует буква «а». Примерами таких конструкций являются крановые балки, протяженные транспортные эстакады и другие пролетные строения. Та же технология сварки используется при соединении трубопроводов высокого давления и объемных листовых конструкций. Чтобы получить из стали с235 какие-либо изделия применяются технологии горячего проката. Дополнительно при необходимости обеспечить готовому прокату набор требуемых свойств в его отношении может применяться термическая обработка. На сегодня это самый востребованный металл для создания прокатных изделий, которые впоследствии будут применены в сварных конструкциях.

Механические свойства

Растягивающие и ударные свойства стальных форм и листов С235, а также испытания на изгиб должны соответствовать требованиям таблицы 2 (таблицы 3-4, раздел 2.7 ГОСТ 27772-88).

Механические свойства проката из стали C235

Толщина, фланец, мм	Механические свойства.	Изгиб на параллельных сторонах (a — толщина образца, d — диаметр вала)	Прочность на разрыв KCU, Дж /см² (кгс-м /см²)
Сопротивление утечке σt, МПа (кгс /мм²)	Прочность на разрыв, МПа (кгс /мм²)	Относительное удлинение δ5, %.	-20°C при.	После механического старения
Более того	Более того
Механические свойства листового профиля
4-20, в том числе	235 (24)	360 (37)	26	d = a	-4.9 ≥245 ≥370 ≥20
от 20 до 40 включительно	225 (23)	25	d = 2 a
Механические свойства.
2 — 3,9 вкл.	235 (24)	360 (37)	20	d = a	-4.9 ≥245 ≥370 ≥20
4-20, в том числе	26	d = 1,5 a
От 20 до 40 лет включительно	225 (23)	d = 2 a
от 40 до 100 включительно	215 (22)	24
Более 100	195 (20)	d = 2,5 a

При толщине листа от 4 до 8 мм стандартное относительное удлинение Δ5 = 24% (п.2.21 ГОСТ 27772-88).

Расчетное сопротивление растяжению, горю и изгибу листа, широкой полосы общего назначения и качественного профиля С235 по ГОСТ 27772-88 для металлических зданий и сооружений берется из таблицы 3 (таблица 51 в СНиП II-23-81).

Расчеты по графику из стали C235

1. Толщина фланца должна считаться толщиной стали профиля (ее минимальная толщина составляет 4 мм).
2. Расчетные цены резистора — стандартный резистор (ограничение утечки и временная прочность по ГОСТ 27772-88) с коэффициентом безопасности материала γm = 1,025 (п.3.2 СниП II -23-81) и давлением 5 МПа (50 кгс/см²).

С245 | «КонкордМеталл»

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки С245.

Классификация материала и применение марки С245

Марка: С245Классификация материала: Сталь для строительных конструкцийПрименение: изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями

Механические свойства С245 при температуре 20oС

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м2	–
Лист, ГОСТ 27772-88	2 – 3.9		370	245	20
Лист, ГОСТ 27772-88	4 – 10		370	245	25

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	– Предел кратковременной прочности ,
sT	– Предел пропорциональности (предел текучести для остаточной деформации),
d5	– Относительное удлинение при разрыве ,
y	– Относительное сужение ,
KCU	– Ударная вязкость , [ кДж / м2]
HB	– Твердость по Бринеллю ,

Свариваемость :
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

Обращаем ваше внимание на то, что данная информация о марке С245, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки С245 могут отличаться от значений, приведённых на данной странице

Более подробную информацию о марке С245 можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

Расшифровка стали

Стальная марка с345 относится к группам стали повышенной прочности для сварных строительных металлоконструкций. Химический состав и прочностные характеристики регулируются государственным стандартом ГОСТ 27772 от 1988 года. Согласно ему маркировка «С345» расшифровывается следующим образом:

• Углерод до 0,15%. Для сталей углерод является неотъемлемым компонентом наравне с железом. Его основное назначение — это упрочнение структуры металла за счет образования карбидов железа. Твердость и прочность прямо пропорциональны количественному содержанию углерода в составе. Обратная сторона медали такого легирования — уменьшение технологичности: пластичности и свариваемости.
• Кремний (до 0,8%) вводят раскисления. Он увеличивает прочность стали, сохраняя при этом значение ее вязкости. Помимо всего, данный элемент способствует увеличению стойкости с345 к образованию окалин и повышает свариваемость. Легирование кремнием также благоприятно сказывается на упругости сплава.
• Марганец (1,3 -1,7%), как и предыдущий элемент, относится к группе раскислителей. Небольшое количество марганца в сплаве положительно воздействует на твердость и прочность. Стоит отметить, что такое увеличение механических характеристик никак не сказывается на пластичности металла. Помимо всего названого, легирование марганцем дает сплаву большую устойчивость к воздействию ударных нагрузок.

Данные элементы, наряду с железом, являются базовыми для с345. Но также ГОСТ 27772-88 разрешает включение следующих компонентов:

• Никель (до 0,3%) повышает стойкость сплава к образованию коррозии, прокаливаемость и жаропрочность.
• Хром (до 0,3%) значительно увеличивает способность стали упрочняться под воздействием температуры. Повышает коррозионностойксть металла за счет образования плотных оксидов хрома на ее поверхности. Делает сталь более устойчивой к абразивному износу.
• Медь (до 0,3%) препятствует появлению коррозии под воздействием агрессивной среды.

Сразу стоит оговориться, что содержание вышеперечисленных элементов в с345 незначительно. По этой причине влияние их на свойства не столь существенно.

Так же как и любой сплав, сталь с345 содержит в себе вредные примеси. Среди них наиболее распространены сера (до 0,04%), фосфор (до 0,035%) и мышьяк (0,08%). Попадание их в сталь обусловлено неточностью химического состава исходных материалов — шихты. Также сильно сказывается погрешность температурного режима плавильного оборудования.

Несоответствие количества примесей выше представленным нормам приводит к значительным потерям металла в прочности и ведет к образованию такого эффекта как хрупкость. Увеличение фосфора на 0,01% способно понизить временное сопротивление на разрыв на 25%. Также сера повышает склонность сталей к красноломкости, т. е. образованию трещин при горячей обработке давлением.

Сталь марки С345 имеет достаточное количество аналогов, как за рубежом так и отечественные. Среди них наиболее распространены следующие маркировки:

Плотность с345 равна 7850 кгм3. Температура плавления составляет около 1550 ºC. Полный переход из твердого состояния в жидкое наблюдается при 1620 ºC. Обладает хорошей теплопроводимостью. При увеличении температуры на 20 ºC расширяется на 30-40 мкм. Плохо пропускает электрический ток. Магнитна.

Марка с345 не отличается повышенной стойкостью к агрессивным воздействиям среды. Взаимодействует с кислородом в обычных атмосферных условиях, образуя ржавчину. По этой причине в строительстве ее применяют, предварительно нанеся на ее поверхность влагозащитные покрытия. С345 растворяется во всех видах кислот и щелочей.

Сталь обладает низкой твердостью порядка 20. 24 единиц по шкале Роквелла. Временное сопротивление на разрыв — нагрузка, при которой происходит разрушение стали — составляет 440-470 МПа. Деформироваться металл начинает уже при 345 МПа. Достаточно пластична. Относительное удлинение на разрыв равно 21%.

Сталь с345 относится к первой группе свариваемости. Сварка не требует каких-либо подготовительных операций: прогрева поверхности, использование флюсов и т. д. Сварные швы получаются плотными и по своей прочности при нагрузке на сжатие не уступают аналогичному параметру цельного металла.

Сваривается сталь методом ручной дуговой сварки. Для предотвращения перегрева применяется низкая сила тока порядка 40 А. Для лучшего сцепления кромок, поверхность стали перед сваркой предварительно зачищают.

Не упрочняется под воздействием термической обработки. Причина этого кроется в низком содержании углерода и отсутствии достаточного количества таких легирующих элементов как хром.

С285

Марка :	С285
Заменитель:	Ст3сп, Ст3Гпс, Ст3Гсп
Классификация :	Сталь для строительных конструкций
Применение:	изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями
Зарубежные аналоги:	Известны

Химический состав в % материала С285 ГОСТ 27772- 88

C	Si	Mn	Ni	S	P	Cr	N	Cu
до 0.22	0.15- 0.3	до 0.65	до 0.3	до 0.05	до 0.04	до 0.3	до 0.012	до 0.3

Примечание: Допускается содержание марганца до 0.85 %

Технологические свойства материала С285 .

Свариваемость:

без ограничений.

Механические свойства при Т=20oС материала С285 .

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лист, ГОСТ 27772-88	2-3.9	390	285	17
Лист, ГОСТ 27772-88	4-10	390	275	24
Лист, ГОСТ 27772-88	10-20	380	265	23

Зарубежные аналоги материала С285Внимание! Указаны как точные, так и ближайшие аналоги

США	Германия	Япония	Франция	Англия	Евросоюз	Италия	Китай	Швеция	Польша	Чехия	Австрия
—	DIN,WNr	JIS	AFNOR	BS	EN	UNI	GB	SS	PN	CSN	ONORM

Обозначения:

Механические свойства :
sв	-Предел кратковременной прочности ,
sT	-Предел пропорциональности (предел текучести для остаточной деформации),
d5	-Относительное удлинение при разрыве ,
y	-Относительное сужение ,
KCU	-Ударная вязкость , [ кДж / м2]
HB	-Твердость по Бринеллю ,

Физические свойства :
T	-Температура, при которой получены данные свойства ,
E	-Модуль упругости первого рода ,
a	-Коэффициент температурного (линейного) расширения (диапазон 20o-T ) , [1/Град]
l	-Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	-Плотность материала , [кг/м3]
C	-Удельная теплоемкость материала (диапазон 20o-T ), [Дж/(кг·град)]
R	-Удельное электросопротивление,

Свариваемость :
без ограничений	-сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	-сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	-для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки-отжиг

С285-Сталь для строительных конструкцийС285-химический состав, механические, физические и технологические свойства, плотность, твердость, применение

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал С285 большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал С285 закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Материал С285 купить в Челябинске

Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.

Доставка

Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.

Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.

Стройсмета

Сталь углеродистая обыкновенного качества (ГОСТ 380-81) в зависимости от гарантируемых характеристик подразделяется на три группы: • сталь группы А поставляется по механическим свойствам и изготавливается следующих марок: Ст0, Ст1, Ст2, Ст3, Ст4, Ст5, Ст6; • сталь группы Б поставляется по химическому составу и изготавливается следующих марок: БСт0, БСт1, БСт2, БСт3, БСт4, БСт5, БСт6; • сталь группы В поставляется по механическим свойствам и химическому составу и изготавливается следующих марок: ВСт1, ВСт2, ВСт3, ВСт4, Вст5; В зависимости от нормируемых показателей сталь каждой группы подразделяется на категории: • сталь группы А — 1; 2; 3; • сталь группы Б — 1; 2; • сталь группы В — 1; 2; 3; 4; 5; 6. Сталь всех групп с номерами марок 1; 2; 3; 4 по степени раскисления изготавливается кипящей (наименее раскисленной и дешевой), спокойной (наиболее раскисленной и дорогой) и полуспокойной, с номерами марок 5; 6 — спокойной и полуспокойной. Стали марок Ст0 и Бст0 по степени раскисления не разделяются. Сталь марок ВСт1, ВСт2, ВСт3 всех категорий и степеней раскисления, в том числе с повышенным содержанием марганца, поставляется с гарантией свариваемости; поставка стали группы Б с гарантией свариваемости оговаривается в заказе. В обозначении марок: 1. буквы Ст — сталь, цифры от 0 до 6 — условный номер марки в зависимости от химического состава и механических свойств, например Ст0, Ст1 2. буквы Б и В перед буквами Ст — группа стали; группа А не указывается, например Ст3, Б Ст3, Вст3 3. буквы, добавляемые после номера марки, — степень раскиcления: кп — кипящая, пс — полуспокойная, сп — спокойная, например Ст3кп, Ст3пс, Вст3сп 4. цифры, добавляемые в конце обозначения марки, указывают на категорию стали, например Ст3пс2, Бст3кп2; 1-я категория в обозначении марки не указывается 5. буква Г после номера марки стали обозначает повышенное содержание марганца, например Ст3Гпс Механические свойства стали должны соответствовать нормам, указанным в табл. Марка стали Временное сопротивление sв , кг/см² Предел текучести sт, кг/см² для толщин, не менее, мм до 20 20—40 40—100 >100 Ст0 >3100 — — — — Ст1кп 3100—4000 — — — — Ст1пс,Ст1сп 3200—4200 — — — — Ст2кп 3300—4200 2200 2100 2000 1900 Ст2пс,Ст2сп 3400—4400 2300 2200 2100 2000 Ст3кп 3700—4700 2400 2300 2200 2000 Ст3пс,Ст3сп 3800—4900 2500 2400 2300 2100 Ст3Гпс 3800—5000 2500 2400 2300 2100 Ст3Гсп 4000—5800 — 2500 — — Ст4кп 4100—5200 2600 2500 2400 2300 Ст4пс,Ст4сп 4200—5400 2700 2600 2500 2400 Ст5пс,Ст5сп 5000—6400 2900 2800 2700 2600 Ст5Гпс 4600—6000 2900 2800 2700 2600 Ст6пс,Ст6сп >6000 3200 3100 3000 3000 Химический состав сталей обыкновенного качества Марка стали Массовая доля элементов, % Углерода Марганца Кремния Ст0

Открою страшную тайну, С235, С245, даже С345 — это все Ст3:) Только С235 это Ст3кп2, а С255 это Ст3сп5 к примеру). Разница в обозначении С245 — сталь строительная, R=245 Мпа, а второе — по хим составу. 3 группа по содержанию углерода, последняя цифра — категория по ударной вязкости Разница в кп(кипящая), пс(полуспокойная) и сп(спокойная) — в раскисляющих добавках, которые снижают содержание серы и фосфора в стали, делая ее менее хладноломкой или красноломкой. То есть свойства кипящей стали при низких температурах будут непредсказуемы. 09Г2С — это буквенное обозначения содержания легирущих добавок 0,9% марганца и 2% кремния, как то так, могу соврать:)

Вспоминал из головы, поэтому могу ошибиться в деталях. Все это можно почитать в книжках
