Сталь 09Г2С

Номенклатура продукции из стали 09Г2С

На металлургических предприятиях нашей страны производят следующий прокат:

• 19281-73 Сортовой и фасонный прокат;
• 19282-73 Листы и полосы.

То есть на рынке металлургической продукции потребители могут приобрести швеллер, уголок, лист и пр. Можно смело говорить, что такая ширина номенклатуры обеспечена именно свойствами и, конечно, ценой этого материала.

Для сравнения, можно сказать, что в среднем цена горячекатанного листа из стали 09Г2С составляет 43 000 рублей за тонну, в то время, как лист обычной стали стоит примерно 41 000 — 43 000. Но, свойства описываемого материала, перекрывают все затраты, связанные с его приобретением и обработкой.

Сферы «жизни» стали 09г2с

Данный сплав – это идеальное сырье для создания проката типа «лист» или фасонных изделий. Свойства продуктов прописаны в государственных нормах (ГОСТ 19281-73, 19281-89).

Свойства стали:

• допускает обработку свариванием;
• устойчива к механическим разрушениям;
• используется при температуре от -70 до +425 градусов Цельсия.

Сталь 09г2с справляется с многолетними высокими нагрузками и серьезными деформациями. Данный сплав используют в разных регионах страны благодаря способности совладать с суровыми климатическими обстоятельствами.

Сферы «жизни» сплава 09г2с:

• транспорт и машиностроение – помогает запустить сложные транспортные системы в городах, заработать предприятиям в зоне чрезмерной опасности;
• нефтяная промышленность – прокладка труб на крайнем севере России, монтаж сложных сварных деталей;
• машиностроение – производство паровых котлов, иного оборудования для работы при высоких температурах;
• городское строительство – изготовление квадратной трубы для создания рекламных конструкций, ограждений в парках и так далее.

Особым спросом пользуются сварные металлоконструкции из данного железного сплава. Они остаются пластичными и прочными в любых условиях эксплуатации. Мастерам разной направленности нравится использовать сталь 09г2с для создания труб и других продуктов. Этот сплав применяют для благоустройства городов. Готовые конструкции легко сваривать и сложно разрушать, а еще они мало весят. Повсеместное использование проката объяснимо его физическими свойствами и дешевизной.

Характеристики стали 09г2с — свойства, гост, расшифровка

Маркировка стали 09г2с говорит о ее химических составляющих. ГОСТ 5058-65 оговаривает следующие буквенные обозначения для легирующих добавок, входящих в состав сплава:

• «Г» — марганец; • «С» — кремний;

Первая цифра означает содержание углерода в процентах. Цифры после букв, соответствующих легирующим добавкам – их процентное количество в данной марке стали. Исходя из всего вышесказанного можно расшифровать сталь 09г2с по ГОСТ как сплав, содержащий 0,09% углерода, 2% марганца и кремний, количество которого не превышает 1%.

Сталь 09г2с относится к низколегированным сталям, общее количество легирующих добавок в которых не превышает 2,5% (в отличие от высоколегированных, где этот показатель — свыше 10%). Заменить сталь 09г2с можно следующими марками: 09г2, 09г2дт, 09г2т,10г2с, а также 19Мn-6.

Основное предназначение этой стали – использование ее для сварных конструкций. Сварка возможна как при подогреве до 100-120°С, с последующей термической обработкой, так и без подогрева и обработки. Хорошая свариваемость стали обеспечивается благодаря низкому (меньше 0,25%) содержанию углерода. Если углерода больше, то в сварном шве могут образовываться микропоры при выгорании углерода и возникать закалочные структуры, что ухудшает качество шва. Еще одно достоинство этой марки состоит в том, что сталь 09г2с не склонна к отпускной хрупкости, то есть ее вязкость не снижается после процедуры отпуска. Она также устойчива к перегреву и образованию трещин.

При сварке листов 09г2с, толщина которых не превышает 40 мм, применяют способ без разделки кромок. Прочность по всей длине сварного шва обеспечивается переходом легирующих элементов в металл шва из электрода. При многослойной сварке лучше применять каскадный метод с использованием токов 40-50 А на 1 мм электрода, для предупреждения перегрева стали. Рекомендуемая толщина электрода – 4-5 мм. При сварке более толстых листов лучше использовать многослойную сварку с небольшими временными промежутками перед наложением следующих слоев. При дуговой сварке кромок с разной толщиной большую часть дуги нужно направлять на более толстую кромку и параметры тока выбирать по ней же. Для того, чтобы устранить закалку и повысить твердость шва следует нагреть изделие до 650°С, выдержать при этой температуре (время выдержки зависит от толщины материала, в среднем дается 1 час на каждые 25 мм толщины). После этой процедуры изделие нужно охладить на воздухе или в горячей воде.

Широкое распространение и популярность стали 09г2с объясняется тем, что ее высокие механические свойства позволяют экономить при изготовлении строительных конструкций. Более того, такие конструкции имеют меньший вес. Области применения этой марки стали весьма разнообразны. Из нее изготавливаются элементы и детали сварных металлических конструкций, которые могут работать при температурах от -70 °С до +450°С. Используется 09г2с лист и для производства листовых конструкций в нефтяной и химической промышленности, судостроении и машиностроении. После закалки и отпуска из этого сплава можно изготавливать детали трубопроводной арматуры. Устойчивость к низким температурам позволяет применять трубу 09г2с в условиях крайнего севера для прокладки нефте – и газопроводов.

Как выглядит расшифровка

Знание маркировки дает возможность прямо понимать, что конкретно предлагается производителем, и какими особенностями обладает изделие. Маркировка 09г2с с технической точки означает следующее:

1. 09 — точная доля углерода в общем сплаве;
2. Г2 — наличие марганца и его колебание в общем объеме — 2%;
3. С — наличие кремния, доля которого не превышает 1%.

Однако не следует думать, что в состав стали входят только те элементы, которые обозначены в маркировке.

Помимо марганца и кремния, общий состав дополняется серой, азотом, никелем, медью и фосфором. Однако доля дополнительных компонентов редко превышает 1%, поэтому они не упоминаются в маркировке.

Также, расшифровка касается не только легирования, но и других критериев. Например, следует отнести сюда следующее:

• Структура и изменения после процесса закалки;
• Основное назначение;
• Метод изготовления;
• Хим. состав материала.

В результате на отечественном рынке встречаются аналоги по этим показателям. Часто можно услышать, что 09г2с — это и есть сталь 345. Однако второй показатель предназначен для строителей и означает не химический состав, а показатель текучести, который соответствует стандарту стали.

Технические характеристики

Основные свойства стали 09г2с основываются на составе, а также его индивидуальных характеристиках, которые успешно используются металлургами во всех областях промышленной деятельности.

Основная особенность марки — легкая свариваемость стали. Сварщики применяют АДС и РДС под газовой защитой. Однако свариванию могут не поддаваться те изделия, которые прошли через обработку химическими средствами и критическими температурными режимами.

Среди основных механических особенностей следует выделить следующие характеристики:

1. Твердость, согласно методу Бринелля;
2. Текучесть для деформации, которая отображается в Мпа;
3. Эксплуатация под определенной нагрузкой;
4. Показатели изменения формы при сужении и разрыве.

Класс прочности точно соответствует маркировки стали 345. Сюда следует отнести многие другие марки, которые могут даже отличаться по способу изготовления и химическому составу. В ГОСТ описываются основные разновидности металлопроката:

• Профиля с обозначенной толщиной;
• Круглый, Сортовой и Фасонный;

Твердость измеряется на основе методов Виккерса, Роквелла и Бринелля. Предпочтение отдается на основе типа изделия, в производстве которого используется сталь с маркировкой 09г2с

Также, показатель твердости важно знать при необходимости сварочных работ, чтобы шов оставался прочным

Плотность колеблется, зависимо от химического состава, и в среднем достигает 7800кг/м3. Однако легирующие компоненты имеют возможность увеличивать вес, а также значительно уменьшать его. Во втором случае свою роль может отыграть медь или кобальт, а во втором — вольфрам.

Технические особенности описывают основные требования к работе с материалами, из которых планируется изготовление стальных изделий для обслуживания газовых систем и других объектов многих областей промышленной деятельности.

Допустимое напряжение для этой маркировки стали зависит от следующих факторов:

• Температурный режим, при котором планируется эксплуатация;
• Марка и класс прочности;
• Толщина.

Современные европейские аналоги наиболее соответствуют механическим особенностям указанной марки. Но химический состав не обязательно должен совпадать. Следует отдельно выделить болгарскую версию, которая очень схожа с отечественной маркировкой 09г2с.

Химический состав

Расшифровка марки стали 09Г2С дает информацию о веществах, составляющих ее основу:

• первые две цифры указывают на содержание углерода, в данном случае – 0,09%;
• следующий символ означает наименование легирующего элемента – марганца;
• на его концентрацию указывает цифра – до 2%;
• буква «С» свидетельствует о присутствии кремния, количество его не превышает 1%.

Легированная сталь 09Г2С изготавливается по ГОСТу 27772-88. Маркировка указывает на низкое содержание главных легирующих добавок. Кроме них в ее состав входят и другие элементы, общее содержание которых не превышает 2,5%:

• никеля – до 0,03%;
• серы – 0,04;
• фосфора – 0,035;
• хрома – 0,3;
• азота – 0,008;
• меди – 0,3;
• мышьяка – до 0,08%.

Сера и фосфор – вредные добавки, ухудшающие качество материала. Однако в данном сплаве их количество минимально и не оказывает заметного влияния на его свойства.

Маркировка стали зависит от отрасли, в которой она применяется. Например, в строительной сфере данный сплав маркируется, как С345, то есть, по показателю текучести.

В качестве заменителей стали 09Г2С может выступить целая группа сплавов, например:

• 09Г2;
• 09Г2ДТ;
• 09Г2Т;
• 10Г2С.

Зарубежными аналогами являются:

• 13Mn6 и 9MnSi5 – Германия;
• SB49 – Япония;
• AS90 A3 и A36-207 – Франция;
• 12Mn – Китай;
• А516-55 – США;
• 09G2S – Болгария;
• VH2 – Венгрия;
• 9SiMn16 – Румыния.

В России сталь 09г2с идет на изготовление:

• сортового и фасонного проката по ГОСТу 19281-73;
• листов и полос, согласно ГОСТу 19282-73;
• листов горячекатаных (ГОСТУ 17066-80);
• кованых заготовок по ГОСТу 1133-71.

Большой ассортимент позволяет выбрать наиболее подходящий по назначению и оптимальный в экономическом плане вариант.

Разница в применении

Несмотря на схожий химический состав и принадлежность к одному классу сплавов, концентрация элементов определяет разницу в использовании и стоимости материала.

Сталь 17г1с более устойчива к высоким температурам, подходит для производства бесшовных, электросварных прямошовных и спиралешовных труб, которые используют при прокладке паропроводов, трубопроводов, транспортирующих агрессивные среды.

Ст09г2с является более универсальной за счет физико-технических свойств: она пластичная, прочная, износостойкая, применяется в различных климатических зонах. Обладает более низкой стоимостью в сравнении со сплавом 17г1с.

МЕТОДЫ КОНТРОЛЯ

4.1. Отбор проб для определения химического состава проводят по ГОСТ 7565.

4.2. Химический анализ стали проводят по ГОСТ 22536.0—ГОСТ 22536.12, ГОСТ 27809, ГОСТ
12346, ГОСТ 12347, ГОСТ 12348, ГОСТ 12350, ГОСТ 12351, ГОСТ 12352, ГОСТ 12355, ГОСТ 12356,
ГОСТ 12357, ГОСТ 12358, ГОСТ 12359, ГОСТ 12361, ГОСТ 12364, ГОСТ 18895 или другими
методами, обеспечивающими необходимую точность анализа.

При разногласиях в оценке качества оценку проводят методами, установленными в стандарте.
(Измененная редакция, Изм. № 1).

4.3. Углеродный эквивалент (Сэ) вычисляют по формуле

где С, Mn, Si, Cr, Ni, Си, V, P — массовые доли углерода, марганца, кремния, хрома, никеля, меди,
ванадия и фосфора.

4.4. Контроль качества поверхности и размеров листового проката по — ГОСТ 14637, сортового — по ГОСТ 535.

4.5. Расслоение проката при резке контролируют осмотром кромок и торцов без применения
увеличительных приборов.

При необходимости качество металла на кромках листов и универсальных полос проверяют
снятием стружки: при этом раздвоение стружки служит признаком несплошности металла.

4.5.1. Ультразвуковой контроль сплошности листового проката проводят в соответствии с
ГОСТ 22727.

4.6. Отбор проб и изготовление образцов для механических и технологических испытаний
проводят по ГОСТ 7564. Из фасонного проката и универсальной полосы образцы вырезают вдоль,
из листового — поперек направления прокатки. При испытании на ударный изгиб на образцах с
острым надрезом образцы отбирают вдоль направления прокатки.

Для проката диаметром или стороной квадрата более указанных в табл. 1 и 7 допускается
механические свойства определять на образцах, вырезанных из заготовок, прокованных или
прокатанных на размеры, регламентируемые табл. 1 и 7. Нормы механических свойств в этом случае
должны соответствовать табл. 1 и 7.

(Измененная редакция, Изм. № 1).

4.7. От каждой отобранной для контроля штанги, листа, универсальной полосы, рулона
отбирают для испытания на растяжение и изгиб по одному образцу, для определения ударной
вязкости — по два образца для каждой температуры. Качество гнутых профилей контролируют по
заготовке.

4.8. Испытание проката на растяжение проводят на образцах пятикратной длины по
ГОСТ 1497.
(Измененная редакция, Изм. № 1).

4.9. Испытание на изгиб проводят по ГОСТ 14019.

4.10. Определение ударной вязкости проката с номинальной толщиной до 10 мм включительно проводят на образцах типа 1, 2 или 3, а для категорий 8 и 9 — типа 11, 12, 13 по ГОСТ 9454. Для
проката толщиной более 10 мм ударную вязкость определяют на образцах типа 1, а для категорий
8 и 9 — типа 11 по ГОСТ 9454.

Ударную вязкость фасонного и полосового проката толщиной 3—4 мм, листового проката
толщиной менее 5 мм допускается определять на образцах шириной, равной толщине проката.

(Измененная редакция, Изм. № 1).

4.11. Ударную вязкость после механического старения определяют по ГОСТ 7268 на образцах
с концентратором вида U. Толщина образцов должна соответствовать принятым в п. 4.10.

4.12. При испытании образцов с концентратором вида U допускается снижение ударной
вязкости на одном образце на 15 %, при испытании образцов с концентратором вида V допускается
снижение ударной вязкости на одном образце на 30 %; при этом среднее значение результатов
испытаний должно быть не ниже норм табл. 6 и 7.

4.13. При использовании заводом-изготовителем статистических и других неразрушающих
методов контроля механических свойств в соответствии с нормативно-технической документацией,
контроль механических свойств изготовителем по методике, предусмотренной настоящим стандартом, допускается не проводить. Изготовитель гарантирует при этом соответствие выпускаемой
продукции требованиям настоящего стандарта. При разногласиях в оценке качества и при периодических проверках качества продукции применяют методы контроля, предусмотренные настоящим
стандартом.

Область применения

Основные области, в которых используется сталь этой маркировки, выглядят следующим образом:

1. Фасонный прокат;
2. Листовой прокат;
3. Изготовление горячекатаных полос.

Как говорилось выше, аналоги с легкостью поддаются сварке. Характеристики, которые были указаны выше, обеспечивают возможность применения в изделиях, которые требуют повышенного уровня износостойкости: строительные уголки, стальные балки, а также швеллеры.

Технические особенности марки необходимы в изготовлении автомобилей, строительстве и различных областях промышленности. Стоит отметить, что оптимальный температурный диапазон дает возможность применять сталь в изделиях и местах, где производится внушительная деформация за определенный промежуток времени. Однако граничный показатель -70 градусов обеспечивает удачное применение в суровых условиях Сибири.

Сталь 09г2с-15 пользуется популярностью на современном рынке. Она применяется во всех представленных областях промышленности. Следует добавить, что помимо сварки монтаж может осуществляться на основе болтового соединения. Материал проявляет отличные показатели устойчивости к химическому и биологическому воздействию, поэтому его успешно внедряют в химические заводы и портовые станции.

Также, на Севере государства многокилометровые трассы трубопроводов изготовлены именно из этой марки стали. Металлурги успешно применили температурный режим материала и внедрили его в соответствующие условия, где механические и физические свойства будут проявлены лучшим образом.

Еще одной причиной для использования в производстве стали с этой маркировкой является высокий уровень экономичности, который создается за счет адекватного ценообразования и отличной скорости возведения конструкций, что позволяет сократить расходы конкретным предприятиям.

Особенности сварки

Работа со сталью этой маркировке осуществляется на основе особых требований, которые диктуют необходимость соблюдения основных правил для достижения эффективного результата.

Важность сохранения механичной устойчивости материала на швах является наиболее важной задачей, которая становится основой безопасности конструкций и людей. Однако в обычных условиях отлично результат достичь затруднительно. К примеру, условие устранения перегрева обусловливаются использованием токов силой 40-50А на 1 мм электрода

Работы требуют сопроводительной закалки материалов в условиях температуры до 600 градусов

К примеру, условие устранения перегрева обусловливаются использованием токов силой 40-50А на 1 мм электрода. Работы требуют сопроводительной закалки материалов в условиях температуры до 600 градусов.

Но, исходя из граничных показателей сплава, есть возможность осуществить самостоятельные подсчеты для проведения сварочных работы. Охлаждение производится на воздухе или в воде. С помощью соблюдения основной технологии можно достичь высокого качества, которое не будет уступать показателям дорогих сплавов.

Вторичное сырье

Разнообразие вторичного сырья способно удивить многих специалистов. Для получения информации достаточно ввести маркировку металла в поисковый запрос и получить результат со следующими типами продукции:

• Швеллеры;
• Балки;
• Уголки и прочее.

Сталь 09г2с представляет собой материал, который успешно используется во многих сферах промышленной деятельности, а также проявляет свои позитивные особенности в виде механической устойчивости и широкого температурного режима.

Сталь 09г2с — характеристика, применение и свойства стали 09г2с

Сталь 09г2с – это очень востребованная сталь, используется как в строительстве, так и во многих отраслях промышленности. Существуют отечественные и зарубежные аналоги этого вида. Наиболее часто используется для изготовления труб, металлопроката и сварных металлоконструкций, температурный диапазон использования которых от -70 до 4250С9 с допустимыми нагрузками на них).

Сталь 09г2с 12: расшифровка

Понимание того, как формируется маркировка, позволяет отчетливо представлять, какой товар представляет производитель, а также его основные особенности. Для тех, кого интересуют подробности о 09г2с — расшифровка стали имеет следующий вид:

• 09 – количественная доля содержания углерода в сплаве (0,09%);
• Г2 – это марганец и его часть во всем объеме колеблется в районе 2% (точная цифра колеблется от 1,3 до 2%);
• С — обозначает кремний, отсутствие цифр после символа говорит о том, что его менее 1%.

Таким образом расшифровка 09г2с наглядно выглядит так:

Элемент	, %
C (углерод)	до 0,12
Si (кремний)	0,5 – 0,8
Mn (магний)	1,3- 1,7
Ni (никель)	до 0,3
S (сера)	до 0,04
P (фосфор)	до 0,035
Cr (хром)	до 0,3
N (азот)	до 0,008
Cu (медь)	до 0,3
As (мышьяк)	до 0,08
Fe (железо)	96-97

Как видно из таблицы расшифровка стали 09г2с не ограничивается только тремя легирующими компонентами. Кроме, углерода, кремния и марганца, ее дополняют такие элементы: никель, сера, фосфор, хром, азот, медь, прочее. Процентная составляющая легирующих металлов не более 1-2 суммарных %.

Маркировка 09г2с на стальном листе

Также для стали 09г2с учитывается не только уровень легирования, но и другие факторы. Вот лишь некоторые из них, значимые для конкретного случая:

• конструктивность (назначение);
• эвтектоидность (структура: гексагональная, кубическая, прочее; изменения после закалки и т.д.);
• способ производства (мартеновская, конвентная или электросталь);
• хим. состав стали 09г2с (в данном случае низколегированная).

Как результат, появляются аналоги по отношению, которых часто задают вопросы подобные следующему: сталь 345 это и есть 09г2с? Обозначение С345 введено для строителей, где цифры обозначают не химический состав материала, а его важное свойство – предел текучести, для стали 09г2с он соответствует строительным стандартам С345, что отображено в ряде ГОСТов (27772-88). Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности

Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности

Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности.

Технические характеристики: тонкости использования справочных пособий

Свойства стали 09г2с во многом определяются химическим составом сплава, его специфическими параметрами, которые сегодня довольно точно просчитываются металлургами.

Марка стали 09г2с имеет следующие критические точки:

• Ac1 = 732, когда аустенит превращается в перлит процессах охлаждения;
• Ac3(Acm) = 870 (с – от французского chauffage/нагрев) точка конца растворения цементита;
• Ar3(Arcm) = 854 (refroidissement – охлаждение) начало выделения Fe3C;
• Ar1 = 680 доэвтектоидная сталь, соответствует выделению феррита

Условные обозначения классические, цифры 1 и 3 обозначают номера точек на графике. Символами cm обычно отмечают заэвтектоидные стали.

Если говорить о других особенностях ст 09г2с, характеристики отмечаются такие: легкая свариваемость материала. Для этого используют РДС, АДС под флюсом и газовой защитой. Не поддаются свариванию только изделия, прошедшие химико-термическую обработку.

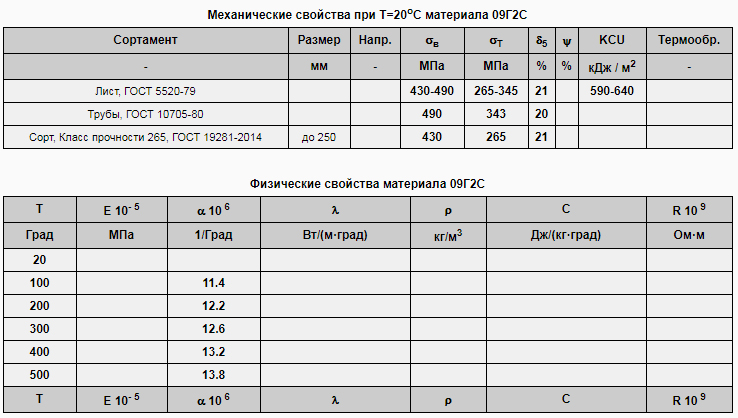

Механические свойства стали 09г2с – это табличные величины, которые разработаны рядом ГОСТов и описывают материал при комнатной температуре, а также для других его состояний.

Среди важных механических свойств стали 09г2с выделяют такие:

• Предел текучести для остаточной деформации, измеряется в Мпа;
• Относительные величины удлинения при разрыве и сужении;
• Ударная вязкость (использование под нагрузкой – одно из основных применений);
• Твердость по Бринеллю (HB).

Класс прочности стали 09г2с: таблица для перечня марок включает и указанную, как уже отмечалось соответствует С345. Сюда же относится ряд других марок. Таким образом, отличные по химическому составу и даже способу получения стали, могут иметь одинаковый класс прочности. Эти данные можно найти для 09г2с по ГОСТ 19281-2014, характеристики сплавов представлены в удобных таблицах, по которым легко ориентироваться. ГОСТ 19281-2014 вы можете посмотреть (скачать) — здесь.

09Г2С – область применения

Изделия из стали 09Г2С применяют для производства конструкций различного назначения. Этому способствует высокая прочность что позволяет использовать более тонкие компоненты конструкций. То есть, там, где толщина материала из обыкновенной стали составляет 5 мм, то из низколегированной, она будет в 1,5 – 2 раза меньше, и при этом надо помнить, то, что стоимость этих разных сталей примерно одинакова.

Характеристики, присущие сплаву 09Г2С, позволяют применять ее при изготовлении деталей и узлов, которые будут работать в температурном диапазоне от -70 до +450 градусов Цельсия. Свариваемость, которая в сравнении с другими сталями, существенно выше, позволяет создавать сложные инженерно-технические конструкции эксплуатируемые в судо- и машиностроении, на железнодорожном транспорте. После проведения определенных видов термической обработки, эту сталь применяют для производства трубопроводной арматуры. Кстати, возможность работы этой стали при температуре в -70 градусов, позволила использовать трубы из этого материала для транспортировки углеводородов на севере нашей страны.

Эта сталь, обладающая высокой способностью к свариванию и отменными механическими параметрами, идеально подходит для производства фасонных изделий, например, балки или швеллера. Кроме того, из этой стали производят комплектующие для станкостроения, транспорта, строительной и химической отрасли.

В строительстве широко используют квадратную трубу, выполненную из стали 09Г2С. Из нее производят различные ограждения, в том числе декоративные, возводят рекламные конструкции, малые архитектурные формы. Важную роль этот материал играет и в производстве котельного оборудования, большая часть, которого, произведена именно из него.

Следует отметить, что использование конструкций из стали 09Г2С позволяет функционировать объектам городского хозяйства, транспортным системам, производственным комплексам, расположенным в регионах с суровым северным климатом. Например, широким спросом пользуется такая продукция как фланцы. Опыт показывает, что сталь 09Г2С является оптимальным материалом для их производства. Дело в том, что они могут быть использованы как в помещении, так и при работе в различных температурах, в том числе и низких.

Широкую применяемость стали 09Г2С и ее аналогов, объясняется не только исключительными технологическими свойствами, но, с точки зрения снижения затрат, на производство конкретных изделий. В самом деле, конструкции, сваренные из этого материала проще обрабатываются, имеют меньшую массу и обладают хорошими параметрами по прочности и износостойкости.

Читать также: Как мерить резьбу штангенциркулем

Категорийность металлопроката низколегированных сталей ГОСТ 19281-89 ГлавСтройИнвест

Категория металлопроката низколегированных сталей ГОСТ 19281-89

При обозначении марок низколегированных сталей (ГОСТ 19281-89) после марки стали (через тире) пишется категория металлопроката (пример: 09Г2С-12 , 10ХСНД-15). Категория обозначает на какие нормируемые характеристики был испытан металлопрокат.

Нормируемая характеристика	Категория металлопроката сталь ГОСТ 19281-89
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
Ударная вязкость при +20 C	+									+

Ударная вязкость после механического старения

+

+

+

+

+

+

+

Ударная вязкость КСU при – 20 С

+

+

– 40 С

+

+

– 50 С

+

+

– 60 С

+

+

– 70 С

+

+

Ударная вязкость КСV при 0 С

+

– 20 С

+

Марка 09г2с – сталь конструкционная, низколегированная, углеродистая. Количество присадок в ней не превышает 2,5%, а цифровые и буквенные символы в названии обозначают их процентное содержание в металле. Расшифровка маркировки по ГОСТ 5058-65 означает, что содержание углерода в стали – 0,09%, буква «Г» в сочетании с цифрой «2» говорит о добавке 2% марганца, а «С» – однопроцентная добавка кремния. Аналоги этой стали – 09г2, 09г2дт, 09г2т,10г2с, а также 19Мn-6 также легко расшифровываются по ГОСТ. Главное достоинство этой марки – ее хорошая свариваемость, которая осуществляется и при подогреве и термической обработке, и без подогрева.

Основные характеристики стали 09г2с

Химический состав определен ГОСТом 19281–89 и некоторыми другими. Предполагается, что в данной марке могут присутствовать иные легирующие элементы, кроме отмеченных в ее названии: магний (до 1,7%), никель (до 0,008%), кремний (до 0,85%) и ряд других. Сера и фосфор, негативно влияющие на вязкость стали, используются в марке в незначительных количествах.

Механические свойства стали 09г2с позволяют использовать ее для различных строительных конструкций, поскольку она обладает повышенной прочностью даже в деталях не очень большой толщины. Диапазон ее температурного использования значителен: -70 – +450°С, т.к. она обладает устойчивостью присущих ей качеств.

Ценность технологических свойств марки 09г2 связана с наличием:

•     высокого предела выносливости, особенно после получения двухфазной ферритно-мартенситной структуры
•     пластичности
•     легкой свариваемости без ограничений
•     прокаливаемости
•     отсутствия перегрева
•     отсутствия флокеночувствительности
•     устойчивости к образованию трещин
•     устойчивости к отпускной хрупкости и др.

По ГОСТУ19281-89 к марке, равно как и к другим низколегированным сталям, добавляется категория металлопроката. Например, 09г2с -12 будет обозначать, что стальной лист из 09г2с испытывался на ударную вязкость при температуре -40°С.

Лист г/к из стали 09Г2С называют еще листом низколегированным. Применяется данный лист для конструкций сварных, клепанных или болтовых.

Лист 09Г2С изготавливается толщиной от 4 до 160 мм по сортаменту ГОСТ 19903 и с техническими условиями по:

•     ГОСТ 5520;
•     ГОСТ 19281.

Лист 09Г2С ГОСТ 5520 производится по категориям 2-18 и 19-22. При этом листы:

•     категорий 2-6, 10-12, 16, 18, 19 и 20 производятся без термической обработки или термически обработанными, в том числе с прокатного нагрева;
•     остальных категорий – с термической обработкой (после нормализации или закалки с отпуском).

Лист низколегированный по ГОСТ 19281 производится по классам прочности. Из марки стали 09Г2С листы изготовляют классов прочности 265, 295, 325 и 345.

Заключение

Сталь марки 09г2с относится к числу наиболее востребованных металлов, с применением которых изготавливают самые разнообразные виды профильных трубных изделий. Обладая оптимальным составом, она может выступать подходящим сырьем для самых разнообразных изделий, а также конструкций и сооружений, находящих применение во многих сферах человеческой жизнедеятельности. Во многом именно преимущества, характерные для этой стали, сделали ее востребованным материалом.

Однако, невзирая на все ее положительные качества, важным моментом является то, что изделия из этого металла должы быть выполнены в соответствии с требованиями технологии. Учитывая, что в ней закладываются высокие характеристики прочности к механическим воздействиям, а также воздействиям термического характера, ошибки в производственном процессе недопустимы. В противном случае использование подобных конструкций может в скором времени привести к возникновению аварийных ситуаций.
