Инструментальная сталь Х12МФ

Марочник сталей характеристики, свойства сталей и сплавов

Инструментальная штамповая сталь Х12МФ используется для изготовления изделий сложных форм с высокой вязкостью и механической прочностью – профилировочные ролики, секции кузовных штампов, дыропрошивные матрицы при вырубке их листового металла, волоки, накатные плашки, пуансоны/ матрицы просечных/ вырубных штампов, другая продукция.

Сталь Х12МФ – отечественные аналоги

Марка металлопроката	Заменитель
Х12МФ	Х6ВФ
Х12ВМ
Х12Ф1

Марка	Классификация	Зарубежные аналоги
Х12МФ	Сталь инструментальная штамповая	есть

Вид полуфабриката	t, 0С	Охлаждение
Размер	Условия
Слиток	1170–850	В колодце или яме
Заготовка

Свариваемость

для сварных конструкций не применяется

Не чувствительна.

Резка

Исходные данные	Обрабатываемость резанием Ku
Состояние	HB, МПа	sB, МПа	твердый сплав	быстрорежущая сталь
горячекатаное	217–228	730	0,8	0,3

Сталь Х12МФ – химический состав

Массовая доля элементов не более, %:

Ванадий	Кремний	Марганец	Медь	Молибден	Никель	Сера	Углерод	Фосфор	Хром
0,15–0,3	0,1–0,4	0,15–0,45	0,3	0,4–0,6	0,4	0,03	1,45–1,65	0,03	11–12,5

Материал Х12МФ – механические свойства

Сортамент	ГОСТ	HB 10-1
Прокат после отжига	5950–2000	255

Критические точки	Ac1	Ac3	Ar1	Ar3	Mn
Температура	810	860	760	780	225

t, 0С	HRCэ	KCU, Дж/см2
Закалка (масло) 1000–10300С. Отпуск с выдержкой 1,5 ч
200	63	43
300	61	64
400	60	54
500	60	30
550	52

Удовлетворительная.

Марка Х12МФ – точные и ближайшие зарубежные аналоги

Австрия	Англия	Болгария	Венгрия	Германия	Евросоюз	Испания
ONORM	BS	BDS	MSZ	DIN, WNr	EN	UNE
				1.2379 1.2601 X162CrMoV12 X165CrMoV12 Х155CrVMo12-1

Италия	Польша	США	Франция	Чехия	Швеция	Япония
UNI	PN	—	AFNOR	CSN	SS	JIS
C165CrMoV12KU X155CrVMo12-1KU

Сталь Х12МФ – область применения

Материал марки Х12МФ используют для изготовления изделий сложных форм с высокой вязкостью и механической прочностью.

Условные обозначения

HRCэ	HB	KCU	y	d5	sT	sв
МПа	кДж / м2	%	%	МПа	МПа
Твердость по Роквеллу	Твердость по Бринеллю	Ударная вязкость	Относительное сужение	Относительное удлинение при разрыве	Предел текучести	Предел кратковременной прочности

Ku	s0,2	t-1	s-1
Коэффициент относительной обрабатываемости	Условный предел текучести с 0,2% допуском при нагружении на значение пластической деформации	Предел выносливости при кручении (симметричный цикл)	Предел выносливости при сжатии-растяжении (симметричный цикл)

N	число циклов деформаций/ напряжений, выдержанных объектом под нагрузкой до появления усталостного разрушения/ трещины

Свариваемость

Без ограничений	Ограниченная	Трудно свариваемая
Подогрев	нет	до 100–1200С	200–3000С
Термообработка	нет	есть	отжиг

Купить инструментальную штамповую сталь Х12МФ в Санкт-Петербурге Вы можете по телефону + 7 (812) 703-43-43. Специалисты компании «ЛенСпецСталь» оформят заказ, сориентируют по сортаменту, ценам, условиям доставки.

ПродукцияДоставкаКонтакты

Материал Х12М купить в Челябинске

Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.

Доставка

Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.

Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.

Охотничьи ножи из разных видов стали – особый вид оружия

Охотничьи ножи всегда влекли к себе и охочих до приключений мальчишек, и взрослых мужчин, которые в душе остаются мальчишками, жаждущими новых ощущений. Ведь это особый вид оружия, который нельзя сравнить ни с каким другим. Даже ножи, созданные современными производителями, несут в себе дух прошлых эпох. Но функция охотничьего ножа сегодня сильно изменилась. Раньше хороший нож был просто незаменимым для охотника и порой являлся единственной защитой от дикого зверя. Сегодня охотничий нож не является средством защиты или нападения на зверя (за очень редким исключением), а применяется для разделки добычи, на стоянках. Но, изменив свое назначение, ножи не сдали своих позиций. Подтверждением тому служит огромное количество видов ножей, которые сегодня можно приобрести. Среди них можно выбрать ножи для добивания дичи, для разделывания крупной дичи, мелких зверей, птицы, рыбы. Большую категорию представляют ножи, которые предназначены для выполнения хозяйственных работ. Ими можно что-то починить, нарезать, нарубить веток. Настоящий охотник может иметь в своем арсенале целый набор ножей для разных целей. Купить нож охотничий можно не только для охоты, но и для убранства интерьера. Такой красотой не грех похвалиться перед гостями. Оригинальный вид ножам может придать художественное литье из латуни, мельхиора. Гарды таких ножей выливают в форме голов птиц, зверей. Кухонные ножи : выбор за вами Не менее востребованными являются сегодня и кухонные ножи, топорики и тяпки. Все они предназначены для использования при приготовлении пищи. Конечно, значительную часть работы на кухне можно выполнить при помощи универсального ножа. Но есть и множество специальных ножей, которые применяются при определенных видах работ. Кроме того, у профессионального повара должна быть целая коллекция таких ножей, и обязательно – любимый, к которому никто не имеет права даже прикасаться.

Достоинства сплава

Физические и химические свойства стали 50х14мф придают изготовленным из нее ножам отличные качества. Она обладает:

• Коррозионной стойкостью, особенно к хлорсодержащей среде. Это свойство сплав приобретает благодаря присутствию легирующих элементов: хрома, молибдена и кремния.Добавление хрома приводит к образованию на поверхности металла оксидной плёнки, которая защищает его от ржавчины. Сталь с содержанием более 13% хрома называют «нержавеющей», что говорит о ее стойкости к коррозии.Усиливают действие хрома в сплаве, делают его состав более равномерным молибден и кремний.
• Устойчивостью к воздействию слабых щелочей и некоторых кислот. Это качество металл приобретает благодаря примеси молибдена. Он придает стали стойкости к агрессивной среде.
• Хорошей сопротивляемостью к ударным нагрузкам, которую сплав приобретает за счет присутствия молибдена, который снижает ломкость и хрупкость клинка.
• Достаточной твердостью, которая позволяет самостоятельно точить ножи и длительно эксплуатировать их без заточки. Это свойство сталь приобретает благодаря примеси марганца, который придает металлу зернистую структуру. Это содействует увеличению прочности клинка, его жесткости и износостойкости. Примеси марганца и кремния также улучшают прочность и жесткость стали.
• Способностью легко (без ухудшения свойств) переносить повышенные температуры. Повышению жаропрочности способствует молибден.
• Несмотря на все выше перечисленные характеристики сталь марки. 50х14мф имеет доступную цену, что тоже можно отнести к преимуществам.

Марка стали Х12МФ — Стали и сплавы

Общие сведения

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 5950-73, ГОСТ 2590-71, ГОСТ 2591-71. Калиброванный пруток ГОСТ 5950-73, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78. Шлифованный пруток и серебрянка ГОСТ 5950-73, ГОСТ 14955-77. Полоса ГОСТ 4405-75. Поковки и кованые заготовки ГОСТ 5950-74, ГОСТ 1133-71, ГОСТ 7831-78.

Назначение

профилировочные ролики сложной формы, секции кузовных штампов сложной формы, сложные дыропрошивные матрицы при формовке листового металла, эталонные шестерни, накатные плашки, волоки, матрицы и пуансоны вырубных просечных штампов со сложной конфигурацией рабочих частей, штамповки активной части электрических машин.

Химический состав

Химический элемент	%
Ванадий (V)	0.15-0.30
Кремний (Si)	0.10-0.40
Медь (Cu), не более	0.30
Молибден (Mo)	0.40-0.60
Марганец (Mn)	0.15-0.45
Никель (Ni), не более	0.35
Фосфор (P), не более	0.030
Хром (Cr)	11.00-12.50
Сера (S), не более	0.030

Механические свойства

Механические свойства в зависимости от температуры испытания

t испытания, °C	s B , МПа	d 5 , %	y , %
Образцы диаметром 10 мм, длиной 50 мм, кованые и отожженные. Скорость деформирования 1,1 мм/мин, скорость деформации 0,0004 1/с.
700	140	44	68
800	125	58
900	81	46	54
1000	46	49
1100	25	48	48
1200	8	3	14

Технологические свойства

Температура ковки

Начала 1140, конца 850. Охлаждение в колодцах или термостатах.

Свариваемость

не применяется для сварных конструкций .

Обрабатываемость резанием

В горячекатаном состоянии при НВ 217-228 и s B = 710 МПа K u тв.спл. = 0.80, K u б.ст. = 0.3 .

Склонность к отпускной способности

склонна

Шлифуемость

удовлетворительная

Ударная вязкость

Ударная вязкость, KCU, Дж/см 2

Состояние поставки, термообработка	KCU	HRCэ
Закалка 1000-1030 С, масло. Отпуск 200 С с выдержкой 1,5 ч.	43	63
Закалка 1000-1030 С, масло. Отпуск 300 С с выдержкой 1,5 ч.	64	61
Закалка 1000-1030 С, масло. Отпуск 400 С с выдержкой 1,5 ч.	54	60
Закалка 1000-1030 С, масло. Отпуск 500 С с выдержкой 1,5 ч.	30	60
Закалка 1000-1030 С, масло. Отпуск 550 С с выдержкой 1,5 ч.	52

Твердость

Состояние поставки, режим термообработки	HRC э поверхности	НВ
Прутки и полосы отожженные или высокоотпущенные	255
Образцы. Закалка 970 С, масло. Отпуск 180 С.	61
Закалка 1020 С, воздух. Отпуск 200 С.	63
Закалка 1020 С, воздух. Отпуск 300 С.	61
Закалка 1020 С, воздух. Отпуск 400 С.	60
Закалка 1020 С, воздух. Отпуск 500 С.	61
Изотермический отжиг: нагрев 850-870 С, охлаждение со скоростью 40 град/ч до 700-720 С, выдержка 3-4 ч, охлаждение со скоростью 50 град/ч до 550 С, воздух.	255
Подогрев 650-700 С. Закалка 1000-1030 С, масло. Отпуск 190-210 С, 1,5 ч, воздух (режим окончательной термообработки)	61-63
Подогрев 650-700 С. Закалка 1000-1030 С, селитра. Отпуск 320-350 С, 1,5 ч, воздух (режим окончательной термообработки)	58-59

Физические свойства

Температура испытания, °С	20	100	200	300	400	500	600	700	800	900
Плотность, pn, кг/см3	7700
Температура испытания, °С	20- 100	20- 200	20- 300	20- 400	20- 500	20- 600	20- 700	20- 800	20- 900	20- 1000
Коэффициент линейного расширения (a, 10-6 1/°С)	10.9	11.4	12.2
Уд. электросопротивление (p, НОм · м)	10.9	11.4	12.2

Характеристики ножевой стали

Прежде, чем рассматривать свойства стали х12мф, выявить плюсы — минусы, стоит ознакомиться с существующими характеристиками сплава. Существуют несколько его типов, имеющих определённые различия по видам легирующих добавок, термической обработке, прокатке.

Выделяют пять главных свойств стали:

1. Твёрдость — сопротивляемость физическим воздействиям.
2. Жесткость — стойкость к механическим повреждениям (сколы, трещины). Определяется твердостью стали.
3. Антиабразивная, антиадгезийная устойчивость. Качество этих свойств тем выше, чем выше твёрдость. Зависит также от химического состава: чем больше содержания карбида, вольфрама, тем износоустойчивость лучше.
4. Антикоррозийная стойкость — устойчивость к появлению ржавчины. У данного показателя свои минусы: плохо отражается на свойствах острия лезвия.
5. Сохранность от «завалов» — длительность использования клинка без заточки.

Необходимо знать, что даже самая лучшая ножевая сталь совместить высокие свойства всех пяти характеристик не может. Возможен только компромисс в балансировке жёсткости с твёрдостью.

Данный показатель необходим, ведь можно сделать изделие с чрезвычайно твёрдым клинком, режущим железо, но могущим разбиться, просто ударившись о жёсткий пол. Или же нож будет жёстким, выдержит сильные изгибы, но не сможет хранить долго заточку.

Наиболее оптимальными характеристиками для изготовления качественных ножей обладает ножевая сталь х12мф, хотя, наряду с положительными качествами, у нее есть некоторые минусы, о которых поговорим ниже.

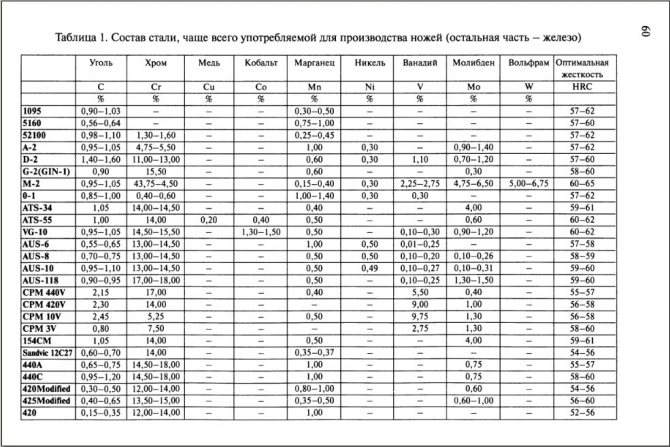

Отечественные стали

Углеродистые:

• У8 (или У8А). Сталь с содержанием углерода около 0,8 %. Самая простая и распространенная в ножеделии, находит массовое применение в кустарном изготовлении ножей. Высокопрочная, хорошо принимает и держит заточку. Буква “А” в ее названии означает сталь высокого качества очистки.
• У10 (или У10А). Аналогичная предыдущей, но с содержанием углерода около 1 %. Прочность чуть ниже, но зато твердость и удержание режущей кромки лучше. Используется при изготовлении ножей для тяжелых работ, в т. ч. армейских и боевых.
• 65Г. Углеродистая пружинно-рессорная сталь. Содержание углерода около 0,65-0,7 %. В отличие от простых “углеродок”, данная сталь легирована марганцем и содержит долю процента хрома, благодаря чему у нее отличная прочность, ударная вязкость и упругость, а также большой диапазон показателей рабочей твердости. Ножи из такой стали хорошо держат заточку и являются весьма прочными. Ржавеет она не так активно, как стали марки “У”.
• ШХ15. Шарикоподшипниковая сталь. Легирована марганцем и небольшим количеством хрома (1,5 %). Содержание углерода – около 1 %. Является одной из самых сбалансированных углеродистых сталей: легко точится, сохраняет высокую прочность при высокой твердости, хорошую износостойкость и способна держать режущую кромку на малых углах.
• ХВ5 (“Алмазная” сталь). Содержит около 1,35 % углерода и довольно много вольфрама (около 5 %). Достаточно прочная, но при этом с плохой ударной вязкостью сталь, способная сломаться при динамических нагрузках. Отличается колоссальной твердостью (до 68 ед. HRc) и износоустойчивостью. Создана только для долгого и агрессивного реза, без поперечных и ударных нагрузок. Довольно интенсивно ржавеет.
• Р6М5 (“быстрорез”). Сталь, применяемая для изготовления пил по металлу. Содержит около 0,8 % углерода, 4 % хрома, немного ванадия и большое количество вольфрама (около 6 %). Также легируется молибденом. Довольно интересная сталь, обладающая огромной жаропрочностью, стойкостью удержания режущей кромки и износостойкостью.
• 9ХС. Инструментальная легированная сталь. Содержание углерода – 1 %. Содержание хрома – 1,2 %. Дополнительно сталь легируется кремнием и марганцем. В небольших количествах содержатся никель, ванадий и даже вольфрам (до 0,25 %). Благодаря удачной совокупности элементов сталь обладает выдающимися характеристиками по удержанию заточки, износостойкости и прочности.
• Х12МФ. Инструментальная легированная сталь. Ее часто называют “полунержавеющей”. Является одной из лучших сталей для изготовления ножей. Содержит 12 % хрома и 1,5 % углерода. Имеет довольно богатый состав легирующих элементов – молибден, ванадий, марганец, никель и фосфор. Обладает отличной прочностью, износостойкостью, великолепно держит заточку и ударную вязкость на приемлемом уровне. Один из лучших выборов по соотношению цены-качества.

Нержавеющие:

• 40Х13. Легированная сталь нижнего ценового уровня. Содержит 0,4 % углерода и 13 % хрома, как следует из ее названия. Нож из нержавеющей стали такого класса действительно почти никогда не будет ржаветь, но удержание режущей кромки у нее весьма посредственное.
• 65Х13. Из недорогих сортов эта сталь – очень неплохой выбор. Содержит 0,65 % углерода и все те же 13 % хрома. Из-за такой балансировки состава чуть более подвержена коррозии, чем предыдущая. Зато она гораздо лучше держит заточку и в целом является очень неплохой сталью, особенно при хорошей закалке.
• 95Х18. Эта сталь, хоть все еще и относится к среднему уровню цены, по качеству уже существенно выше двух предыдущих. Количество углерода приближается к 1 %, а хрома в этом сплаве уже существенно больше – 18 %, что поднимает как коррозионную стойкость, так и общую прочность клинков.
• 110Х18 МШ-Д. Очень редкая, но особо ценимая среди мастеров сталь. Отличается высочайшим уровнем чистоты, благодаря методике электрошлаковой переплавки. Содержит до 1,1 % углерода и около 19 % хрома. Долгое время сохраняет заточку и показывает высокую прочность благодаря равномерной структуре.
• 40Х10С2М (ЭИ-107). Еще ее называют “клапанной” сталью. Несмотря на невысокое содержание угля (0,4 %), данная сталь является очень хорошим выбором. В ней немного хрома (около 10 %), однако дополнительно она легирована кремнием (около 2,5 %), марганцем и молибденом, что самым положительным образом сказывается на ее прочности и износостойкости.

Сфера применения стали

В советский период легированная сталь Х12МФ была незаменимой в машинном производстве, изготовлении электрического оборудования и инструментов холодной деформации: кузовных, формовочных штампов, матриц, роликов, резцов — и используется в этих целях до сих пор, как и сталь У12А, сходная по составу.

Последняя также применяется в производстве хирургического оборудования, машин для гравировки, пружин, деталей и поверхностей с режущей кромкой, не предназначенной для нагрева.

Если требуется металл для изготовления заводских деталей с лучшей вязкостью, более устойчивых к истиранию и силовым ударам, чем Х12МФ, то предпочтительна ее разновидность — полутеплостойкая сталь Х12Ф1.

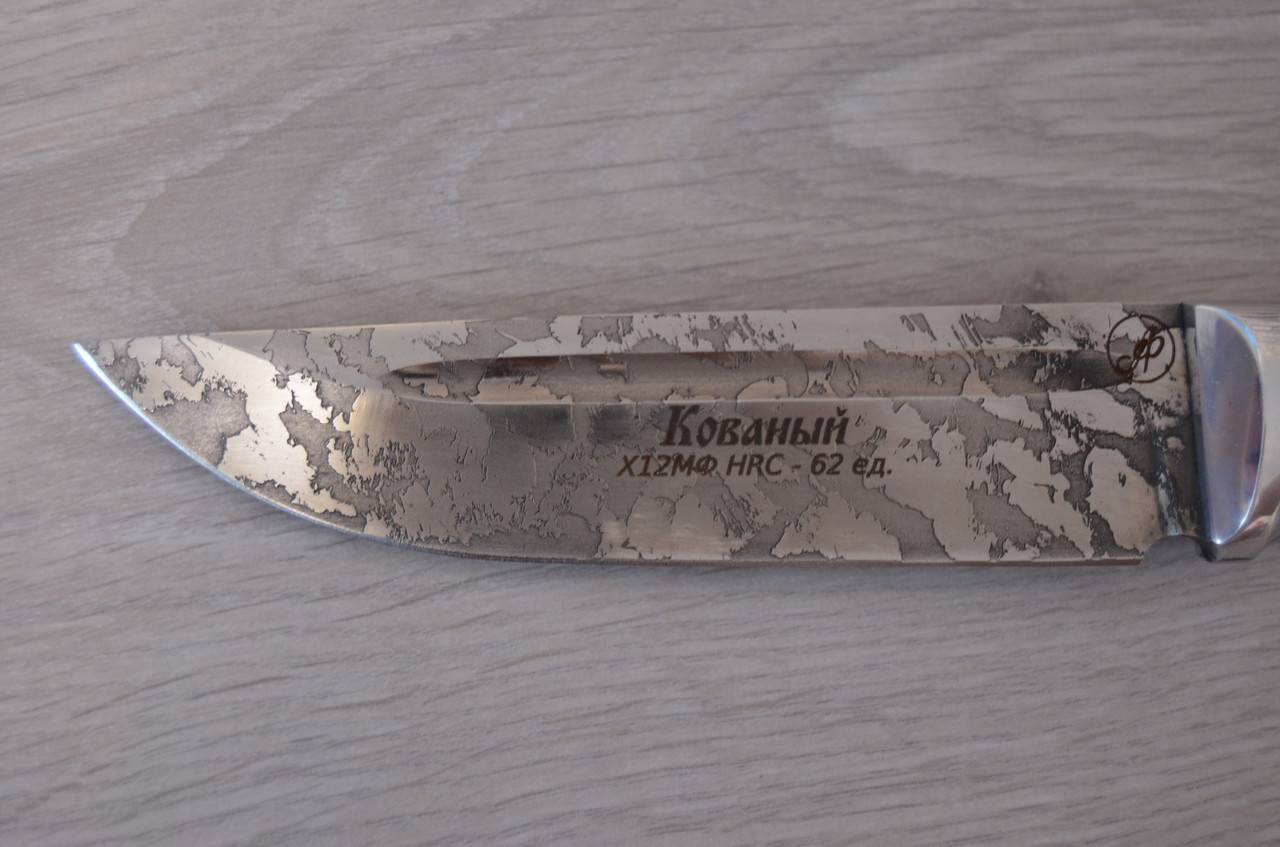

Нож с кованным клинком из стали Х12МФ с кожаными ножнами.

Х12МФ используется в областях авиа-, мото- и судостроения, изготовлении холодного оружия, арматуры и сплавов, бытовых инструментов.

Туристические, охотничьи или тактические ножи из этой стали подходят для нарезки кустов, веревок, вскрывания консервных банок на пикниках, рыбалке или охоте, в условиях выживания. Складные ножи пригодятся своему владельцу в решении мелких задач в мастерской и быту.

Х12МФ сталь: характеристики

Х12МФ – сталь, которая была разработана, создана и введена в производство в 30-х годах прошлого века. Изначально металл позиционировался как инструментальный сплав, оптимально подходящий для холодного деформирования. Качественные характеристики стали высокие, что оставляют ее популярной и в современном производстве.

Характеристика	Краткое описание
Марка и заменители	Х12МФ. Заменители – Х6ВФ, Х12ВМ, Х12Ф1
Класс в официальной градации	Сталь инструментальная штамповая
Виды выпуска	Калиброванный, шлифованный прутки, серебрянка, полосы, поковки и кованные заготовки
Твердость металла	НВ 10-1 (255Мпа)
Температура закаливания	В начале процесса 1140 градусов, в конце — 850
Тип охлаждения	В колодцах или специальных термостатах
Уровень хрупкости	Очень низкий, отмечается склонность к отпускной хрупкости

Изначально сталь марки Х12МФ предназначалась для изготовления «ножевых клинков», под этим термином подразумевались резаки и штампы для полиграфии, технологические режущие инструменты для деревообработки, пилы и так далее. Но уже в 50-х годах прошлого века ремесленники стали использовать металл и для изготовления ножей бытового, кухонного предназначения.

Свойства, химический состав

Высокое качество, свойства стали обеспечивает ее сложный химический состав:

• хром до 12,5% — это вещество оказывает прямое влияние на способность металла к закаливанию, повышает антикоррозийные свойства стали и уровень износостойкости уже готового изделия;
• ванадий 1,1% — обладает максимально высокой прочностью, усиливает свойства хрома, обеспечивает стали инертность в отношении агрессивных сред;
• углерод 1,6% — придает металлу особенную прочность, снижает уровень хрупкости;
• молибден до 1% — относится к твердоплавким элементам, повышает сопротивляемость металла к механическим воздействиям, делает устойчивым к высоким температурам;
• кремний и марганец до 0,6% — делают сталь стабильной, надежной, максимально повышают твердость металла.

В составе также присутствуют сера и фосфор – это вредные технологические примеси, которые в состоянии повысить хрупкость металла и снизить общие физико-химические свойства стали. Но в таком негативном качестве сера и фосфор «работают» в том случае, если в металле присутствует большое количество углерода. В марке Х12МФ пропорции последнего элемента низкие, вред от наличия в химическом составе серы и фосфора минимальный, практически неопределяемый.

Нюансы производства

Производство стали Х12МФ в промышленных объемах осуществляется по четко отработанному технологическому алгоритму, обязательно с учетом некоторых особенностей:

• Расплав заливается в уже готовую форму по требованию заказчика. Обязательно учитываются припуски на последующую технологическую обработку заготовки.
• Этап отжига обязателен, потому что при остывании металла происходит дендрирование материала. А это приводит к неравномерному выпадению карбидов, что нарушает однородность структуры стали.
• На этапе ковки продолжают повышаться качественные характеристики металла – полностью исчезает неоднородность структуры, измельчается «зерно», в кристаллической решетке заполняются все пустоты.

Смотрите на видео о Х12МФ тесте на хрупкость:

Специалисты особенно высоко ценят сталь марки Х12МФ, полученную путем выплавки методом электрошлакового или вакуумно-дугового переплава (ЭШП и ВДП соответственно).

https://youtube.com/watch?v=XJD0lTWm9vk

Условные обозначения

Механические свойства

HRCэ	HB	KCU	y	d5	sT	sв
МПа	кДж / м2	%	%	МПа	МПа
Твердость по Роквеллу	Твердость по Бринеллю	Ударная вязкость	Относительное сужение	Относительное удлинение при разрыве	Предел текучести	Предел кратковременной прочности

Ku	s0,2	t-1	s-1
Коэффициент относительной обрабатываемости	Условный предел текучести с 0,2% допуском при нагружении на значение пластической деформации	Предел выносливости при кручении (симметричный цикл)	Предел выносливости при сжатии-растяжении (симметричный цикл)

N	число циклов деформаций/ напряжений, выдержанных объектом под нагрузкой до появления усталостного разрушения/ трещины

Характеристики и свойства стали Х12МФ

Любая сталь в своем изначальном составе имеет железо и углерод. Это обычный сплав. В зависимости от поставленной задачи в изделие добавляют химические соединения, которые и оказывают влияние на его дальнейшие характеристики. Рассмотрим основные характеристики стали Х12МФ:

• высокая надежность изделия;
• коррозионная устойчивость (при правильном уходе);
• длительная работоспособность;
• сохранение остроты режущей способности долгое время;
• хорошо поддается прокаливанию;
• отлично ведет себя в закаливании;
• устойчив к износу;
• широкий спектр применения в промышленности.

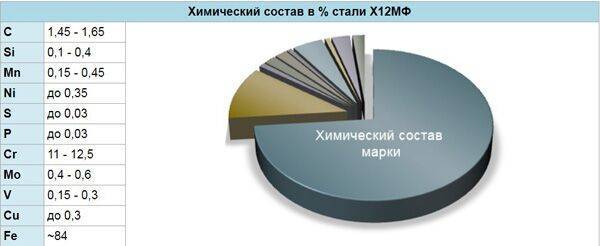

Данные качества стали Х12МФ получило благодаря присоединению в сплав легирующих веществ:

• углерод (C): 1,45%−1,65% сталь становится твердой и износоустойчивой;
• хром (Cr): 11,00%-12,50% повышает режущие свойства и износостойкость;
• ванадий (V): 0,15%−0,30% равномерно располагает частицы, что позволяет сократить чувствительность стали к перегревам. При избытке V сталь теряет пластичность;
• кремний (Si): 0,10%−0,40% повышает стойкость против отпуска при термообработке;
• медь (Cu): до 0,30% повышает прочность;
• молибден (Mo): 0,40%−0,60% повышает вязкость и прокаливаемость при закалке Х12МФ. При избытке Mo снижается стойкость сплава;
• марганец (Mn): 0,15%−0,45% уменьшает коробление при закалке Х12МФ;
• никель (Ni): до 0,35% не позволяет в стали образовываться карбидам;
• фосфор (P): 11,00%−12,50% улучшает пластичные качества стали;
• сера (S): до 0,03% улучшает износостойкость и упругость.

Сталь Х12МФ изготавливается согласно российскому ГОСТу и ТУ, аббревиатура имеет следующий смысл: буква Х – означает преобладание легированного элемента хрома, М — молибдена, Ф — ванадия. Значение цифры указывает на количество содержания легирующего вещества, в данном случае это 12% хрома.

Коррозионная сопротивляемость сплава

Если в 16% углеродистом сплаве содержится хрома 12%, то такая сталь почти не ржавеет. А если хром в сплаве будет достигать значения 14%, то сталь превращается в полностью нержавеющую, коррозия сходит на нет.

Отличные свойства качества стали Х12МФ позволило большинству производителей и покупателям по достоинству оценить преимущества сплава. Наибольшей популярностью пользуются различные ножевые изделия. Они имеют особо прочную и хорошую заточку, а также обладают отличными режущими характеристиками. Но есть и нюансы, которые следует учесть при использовании ножа из этого сплава: сталь хрупкая, поэтому категорически нельзя ножи бросать, изгибать или метать.

Ножи хоть почти и не ржавеют, но склонны к образованию потемнений на клинке. При попадании на него кислой или щелочной среды, требуется его промыть, иначе появятся пятна и образуется ржавый налет.

Применение в промышленности стали Х12МФ

Этот вид стали в промышленном масштабе применяют преимущественно в тяжелом машиностроении, инструментальном и машиностроительном производстве. Эту сталь применяют в качестве заготовки для:

• подшипников;
• режущих инструментов;
• глазков для калибровки пруткового металла;
• формовочных, гибочных и кузовных штампов;
• штампы для электрических машин, электромагнитных систем электрических приборов;
• охотничьих ножей и так далее.

Применение ножей из стали Х12МФ в быту

Как показывает практика, все новые ножи в эксплуатации на кухне тупятся через 2-3 месяца. Поэтому настолько востребован этот вид сплава за счет своей долговечности и неприхотливости. К тому же нож должен не только нести долгую службу, но и быть острым. Поэтому среди мужчин-охотников предпочтение отдается ножам именно стали Х12МФ.

Уникальность сплава в его содержании углерода (до 16%). Углерод повышает твердость стали, а его количество оказывает влияние на износоустойчивость. Чем выше уровень проникновения углерода, тем дольше можно применять его в быту. Но это одна сторона медали. Другая же – при повышенном содержании углерода сталь подвергается коррозии. Поэтому 16% являются наиболее благоприятным вариантом для сплава. Но хром приходит на помощь металлу, делая его почти нержавеющим. Крепость и долговечность – вот основа успеха стали Х12МФ.

Многочисленные опыты с таким ножом дали следующие результаты:

1. Нарезаны более 300 раз синтетические канаты (d=2 см).
2. Нарезаны более 100 раз дубовые бруски.
3. Вскрыты жестяные изделия.
4. Срезаны многочисленные ветви деревьев.
5. Подвержено ударам клинка по металлическому стержню.
6. Испытано режущее качество ножа на позвоночнике и костях кабана

Все эти испытания проводились на одном ноже! Ни единой засечки не появилось, качество ножа не упало. Даже газета под собственным весом разрезалась на нем, без надрывов, ровной полосой. Разве это не чудеса этой стали?

Читать также: Схема термостата с датчиком температуры своими руками
