Сортамент изделий
Сортамент стального трубопровода марки 304 включает продукцию различного сечения, диаметра и толщины стенок. Более подробно ассортимент демонстрирует следующая таблица:
| Матовое покрытие | Зеркальное покрытие |
| 6*1 | 12*1.5 |
| 8*1 | 14*1,5 |
| 10*1,5 | 16*1,5 |
| 12*1 | 18*20 |
| 12*1,5 | 20*1,5 |
| 12*2 | 22*1,5 |
| 14*1 | 25*1,5 |
| 14*1,5 | 26,9*2 |
| 14*2 | 30*1,5 |
| 15*1 | 32*1,5 |
| 15*1,5 | 32*2 |
| 16*1,5 | 33,7*2 |
| 18*1,5 | 38*1,5 |
| 18*2 | 38*2 |
| 20*2 | 42,4*1,6 |
| 21,3*2 | 42,4*2 |
| 21,3*3 | 45*1,5 |
| 22*1,5 | 48,3*1,5 |
| 22*2 | 48,3*2 |
| 23*1,5 | 50*1,5 |
| 25*1 | 50,8*1,5 |
| 25*1,5 | 50,8*2 |
| 25*2 | Квадратная |
| 25*2,5 | 15*15, толщина 1 |
| 26,9*2 | 15*1,2 |
| 26,9*3 | 15*1,5 |
| 28*1,5 | 20*1 |
| 28*2 | 20*1,2 |
| 30*2 | 20*1,5 |
| 32*2 | 25*1,2 |
| 32*2,5 | 25*1,5 |
| 32*3 | 30*1 |
| 32*3 | 30*1,2 |
| 33,7*1,6 | 30*1,5 |
| 33,7*2 | 40*1,2 |
| 33,7*3 | 40*1,5 |
| 34*1,5 | 40*2 |
| 35*1,5 | 40*3 |
| 38*1,5 | 50*50, толщина 1,5 |
| 38*2 | 50*2 |
| 38*3 | 50*3 |
| 40*1 | 60*2 |
| 40*1,5 | 60*3 |
| 42,4*1,6 | 80*2 |
| 42,4*2,6 | 80*3 |
| 42,4*3 | 100*100, 2 |
| 48*1,6 | 100*100, 3 |
| 48*2,6 | Профильная прямоугольная |
| 48,3*3 | 25*15*1,5 |
| 50*1,5 | 30*10*1,5 |
| 50*2 | 40*20*1,2 |
| 50*3 | 40*20*1,5 |
| 50,8*2 | 40*20*2 |
| 52*1,5 | 50*25*1,5 |
| 52*2 | 50*25*2 |
| 54*2 | 50*30*1,5 |
| 57*2 | 50*30*3 |
| 57*3 | 60*30*2 |
| 60*2 | 60*40*1,5 |
| 60*4 | 60*40*2 |
| 63,5*1,5 | 80*40*2 |
| 70*2 | 80*40*3 |
| 76,1*2 | 100*50*2 |
| 80*2 | 120*80*2 |
| 85*2 | 120*80*3 |
| 88,9*2 | 120*80*4 |
| 88,9*3 | Бесшовная |
| 101,6*3 | 0.6 — 1.7*0.1 |
| 104*2 | 2 — 4*0.4; |
| 108*3 | 6 — 8*1; 8*2; |
| 114,3*2 | 10*1; 10 — 14*2; |
| 114*3 | 20 — 22*2; 25 — 27*2.5 |
| 129*2 | 32*2; 32*3; 32*6; 33*1.5 |
| 129*3 | 38*1.5; 38*2; 38*3; |
| 139,7*3 | 45 — 50*3; 45*4; 50*5 |
| 154*2 | 57*3; 57*3.5; 57*4; 60*2 |
| 168,3*2 | 73 — 76*3; 73 — 76*5 |
| 168,3*4 | 80*4; 85*5; 85*10;89*3 |
| 204*2 | 95*4; 95*6; 102 -108*5 |
| 256*3 | 108*15; 133*6; 426*22 |
| 273*3 | 20*2 — 89*4 |
| 323,9*3 | 8*1 — 89*4 |
Выводы: Нержавеющий трубопровод очень удобен в монтаже и пользуется небывалой популярностью. Способность без ущерба выдерживать кратковременное воздействие температуры до 900 градусов, высокая кислотоустойчивость позволили успешно использовать материал для устройства дымоходной и выхлопной системы
Высокая гигиеничность трубной продукции – важное преимущество, которое особенно необходимо в пищевой промышленности. По трубопроводу транспортируются молочные продукты и другие продукты питания. Безупречный внешний вид нержавейки отлично дополняет интерьер любого дома или квартиры, с ее помощью собирается мебель и предметы декора
Безупречный внешний вид нержавейки отлично дополняет интерьер любого дома или квартиры, с ее помощью собирается мебель и предметы декора.
Виды сплавов и лучшие модели
Долгое время среди всех пищевых сталей лидирующую позицию при производстве посуды в нашей стране занимала 12Х18Н10Т. Именно с этим сплавом прочно связано понятие о пищевой нержавейке. Однако существуют и другие материалы, широко применяющиеся при изготовлении посуды. Отсюда возникает вопрос, какие именно коррозионно-стойкие стали подходят для пищевого применения.
Пищевая и техническая сталь
В ГОСТах не обозначено понятие пищевой нержавеющей стали. Специалисты не могут дать однозначного ответа, какие конкретно марки можно применять в пищевой промышленности. Поэтому вопрос, чем отличается пищевая нержавейка от технической, остается без ответа.
Производители считают, что любую нержавейку можно применять в пищевых производствах и домашней кулинарии. Вопрос лишь в экономической целесообразности посуды из тех или иных марок.
Популярные марки
В настоящее время производителями в качестве материала для посуды применяются несколько разновидностей марок стали. Стоит отметить, что показатели их отличаются незначительно, поэтому разницы в свойствах кухонных принадлежностей заметить не удастся. Наряду с упомянутой ранее 12Х18Н10Т (AISI 321) также используют:
- 08Х18Н10 (AISI 304);
- 08Х18Н10Т (AISI 321);
- 08Х13 (AISI 403);
- 12Х13 (AISI 410);
- 20Х13, 30Х13, 40Х13 (AISI 420);
- 08Х17, 12Х17 (AISI 430).
Американская маркировка нержавеющей стали, в отличие от отечественной, не содержит расшифровку химического состава. Соответствие сталей считается условным, поскольку стандарты могут включать разные требования по содержанию химических элементов. Правильнее называть соответствующие стали аналогами. Например, аналогами стали AISI 321 являются как 08Х18Н10Т, так и 12Х18Н10Т.
AISI 304
Обозначение по международным стандартам
| Международный стандарт | Американский ASTM A240 | Европейский ЕN 10088-2 | Российский ГОСТ 5632-72 |
|---|---|---|---|
| Обозначение марки | AISI 304 | 1.4301 | 08Х18Н10 |
| 12Х18Н9 |
Применяемые стандарты и одобрения
AMS 5513 ASTM A 240 ASTM A 666
Применение
- Предметы домашнего обихода
- Раковины
- Каркасы для металлоконструкций в строительной промышленности
- Кухонная утварь и оборудование для общепита
- Молочное оборудование, пивоварение
- Сварные конструкции
- Резервуары судовые и наземные танкеры для продовольствия, напитков и некоторых химических веществ
Обычно производители стали разделяют марку на три основных класса (сорта) по способности к волочению:
- AISI 304 — Основной сорт
- AISI 304 DDQ (Normal and deep drawing) — Сорт глубокой вытяжки
- AISI 304 DDS (Extra deep drawing) — Сорт особо глубокой вытяжки
Механические свойства
| AISI 304 | Сопротивление на разрыв (σв), Н/мм² | Предел текучести(σ0,2), Н/мм² | Предел текучести(σ1,0), Н/мм² | Относительное удлинение (σ), % | Твердость по Бринеллю (HB) | Твердость по Роквеллу (HRB) |
|---|---|---|---|---|---|---|
| В соответствии с EN 10088-2 | ≥520 | ≥210 | ≥250 | ≥45 | — | — |
| В соответствии с ASTM A 240 | ≥515 | ≥205 | — | ≥40 | 202 | 85 |
Механические свойства при высоких температурах
Все эти значения относятся к только AISI 304.
Физические свойства
| Физические свойства | Условные обозначения | Единица измерения | Температура | Значение |
|---|---|---|---|---|
| Плотность | d | — | 4°C | 7.93 |
| Температура плавления | °C | 1450 | ||
| Удельная теплоемкость | c | J/kg.K | 20°C | 500 |
| Тепловое расширение | k | W/m.K | 20°C | 15 |
| Средний коэффициент теплового расширения | α | 10 -6 .K -1 | 0-100°C 0-200°C | 17.5 18 |
| Электрическое удельное сопротивление | ρ | Ωmm 2 /m | 20°C | 0.80 |
| Магнитная проницаемость | μ | в 0.80 kA/m DC или в/ч AC | 20°C μ μ разряж.возд. | 1.02 |
| Модуль упругости | E | MPa x 10 3 | 20°C | 200 |
Сопротивление коррозии
304-е стали имеют хорошее сопротивление к общим коррозийным средам, но не рекомендованы там, где есть риск межкристаллитной коррозии. Они хорошо приспособлены для эксплуатации в пресной воде и городской и сельской среде. Во всех случаях необходима регулярная очистка внешних поверхностей для сохранения их первоначального состояния.
304-е стали имеют хорошее сопротивление различным кислотам:
- фосфорной кислоте во всех концентрациях при температуре окружающей среды,
- азотной кислоте до 65 % при температуре 20°C — 50°C,
- муравьиной и молочной кислоте при комнатной температуре,
- уксусной кислоте при температуре 20°C — 50°C.
Их рекомендуют для производства оборудования, контактирующего с холодными или горячими пищевыми продуктами: вино, пиво, молоко (кисломолочные продукты), спирт, натуральные плодовые соки, сиропы, патока, и т.д.
Кислотные среды
| Температура, °C | 20 | 80 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Концентрация, % к массе | 10 | 20 | 40 | 60 | 80 | 100 | 10 | 20 | 40 | 60 | 80 | 100 |
| Серная кислота | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Азотная кислота | 2 | 1 | 2 | |||||||||
| Фосфорная кислота | 2 | 1 | 2 | |||||||||
| Муравьиная кислота | 1 | 2 | 2 | 1 |
Код: 0 = высокая степень защиты — Скорость коррозии менее чем 100мкм/год 1 = частичная защита — Скорость коррозии от 100 до 1000мкм/год 2 = нет защиты — Скорость коррозии более чем 1000мкм/год
Атмосферные воздействия
Сравнение 304-й марки с другими металлами в различных окружающих средах (Скорость коррозии расчитана при 10-летнем воздействии).
| Окружающая среда | Скорость коррозии (мкм/год) | ||
|---|---|---|---|
| AISI 304 | Алюминий-3S | Углеродистая сталь | |
| Сельская | 0.0025 | 0.025 | 5.8 |
| Морская | 0.0076 | 0.432 | 34.0 |
| Индустриальная Морская | 0.0076 | 0.686 | 46.2 |
Устойчивость к коррозии в кипящих химикалиях
| Кипящая среда | Состояние металла | Скорость коррозии (мм/год) |
|---|---|---|
| 20%-ая уксусная кислота | Обычный металл Сваренный | * (При толщине образца 0.8 мм и диаметре пресса равном 20 мм) |
| AISI 430 | 2.05 мм | |
| AISI 304 | 2.0 мм |
*Limiting drawing ratio — предельный коэффициент вытяжки
Источник
Труба AISI 304
Описание
Труба нержавеющая AISI 304 может быть изготовлена по стандарту DIN 17455 (сварной шов равен 80% прочности стали трубы), DIN 17457 (EN 10217-7) (100% прочность шва) и DIN 11850 (труба по стандарту DIN 17457 с полированным швом изнутри). Нержавеющие трубы по DIN 17455 не используют под давлением, предназначены для декоративных целей. Нержавеющие трубы по DIN 17457 используют под давлением. Нержавеющие трубы по DIN 11850 производятся для пищевой (молочная труба), химической и фармацевтической промышленности.

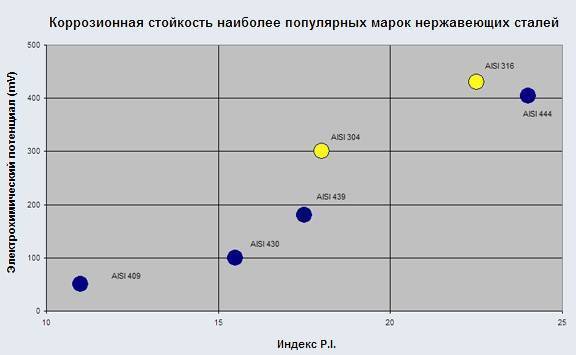

Сравнить коррозийную стойкость трубы из стали AISI 304 в сравнении с другими марками нержавеющих сталей можно по нижеследующей диаграмме.
Устойчивость к коррозии от марки стали:
Труба AISI 304 изготавливается электросваркой стальной ленты, согнутой в форме круглой трубы. Сварочный шов проходит обязательный контроль качества и необходимые проверки на прочность.
Матовая нержавеющая труба имеет гладкую поверхность. Полированная (зеркальная) способна отражать объекты. На шлифованной виден специфический рисунок из-за шлифовки специальными щетками в определенном направлении. Полированные и шлифованные трубы обладают повышенной устойчивостью к воздействиям агрессивной среды относительно матовой трубы, матовая и шлифованная труба неприхотливы в уходе (не видно царапин и отпечатки пальцев). Трубы с полированной и шлифованной поверхностью имеют привлекательный внешний вид.
Труба нержавеющая из стали AISI 304 используются в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Сталь AISI 304 хорошо противостоит коррозии под открытым небом. Используется преимущественно в трубопроводах для пищевой промышленности, а также для химической, текстильной, нефтяной и фармацевтической промышленности. Рекомендуют в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).
Труба нержавеющая AISI 304L применяется аналогично трубе AISI 304 и особенно пригодна для сварных конструкций за счет пониженного содержания углерода в стали. Труба из такой стали лучше сопротивляется межкристаллитной коррозии в сварных швах (вид коррозии, при которой разрушение металла происходит вдоль границ кристаллов).
Альтернативой трубам из нержавеющей стали AISI 304 в пищевой отрасли могут служить более коррозионностойкие трубы из кислотостойкой нержавеющей стали AISI 316, 316L.
Способы обработки
Сталь AISI 304 очень просто склонна фактически всем видам обработки механическим способом: штамповке, формовке, прокату. По мимо этого она отлично сверлится, режется, фрезеруется и зашлифовывается. Сталь отлично подвергается глубокой вытяжке на прессе, а еще холодной гибке и формовке. Для этого металла возможный радиус изгиба зависит от толщины листа. Его вычисляют по формуле r=2?s. Где s — это толщина листа.
При обработке термическим путем разрешается: обжиг, отпуск. Для проведения обжига температура заготовки должна составлять 1050 °С. Возможный интервал составляет 25 °С туда и обратно. После обжига делают быстрое охлаждение. Это дает возможность придать металлу хорошие противо ржавочные свойства. В результате проведения процесса обжига в первую очередь проводят ещё несколько видов обработки: травление и пассивирование.
Процесс травления, другими словами чистки поверхности, выполняется при помощи смеси 2-ух кислот: азотной и фтористоводородной. Данный процесс выполняется при нагревании до 60 °С, а пассивация при помощи 20% раствора азотной кислоты с использованием специализированных паст, тем более для той зоны, где производилась сварка.
Отпуск выполняться при более отрицательной температуре (450 — 600 °С) в течение 60 минут. Для сохранения технологии термообработки нужно не забывать для нержавейки время гомогенного прогревы в два раза больше, чем у углеродистой стали.
Детали или конструкционные элементы, сделанные из стали AISI 304 очень просто могут быть сварены. Происходит это благодаря хорошим критериям плавкости. Для этого применяют автогенную сварку без добавки присадочных материалов.
Типы стали серии 200
Прокат нержавеющей стали этой группы известен под маркой 201. Лист AISI 201 по свойствам схож с 300 и 400 серией, но содержит меньше дорогостоящего никеля, больше марганца. За счет этого нержавейка 201 дешевле аналогов. Такая замена не ухудшает ее прочности, пластичности, коррозионного противодействия.
Легирующими элементами здесь выступают медь, марганец, никель, хром, азот и углерод. Российским аналогом является 12х15г9нд.
Механические и технологические свойства:
- стойкость к высоким/низким температурам
- низкая скорость коррозии
- устойчивость к механическим повреждениям, образованию трещин
- подходит для ковки
- хорошо сваривается при температуре до 800 град
- повышенная пластичность позволяет применять технологии волочения, протяжки.
Лист нержавеющий aisi 201 применим:
- для изготовления столовых приборов, оборудования пищевой промышленности, емкостей хранения пищевых продуктов, воды – термосы, резервуары, фляги
- в облицовке строительных конструкций – элементов лестниц, оконных рам
- для деталей автомобилей – отделка кузова, бамперов
Змеевик для конденсата
В изготовлении змеевика для дистиллятора или самогонного аппарата возникают некоторые сложности: при попытке согнуть материал он сплющивается, а из-за отличий в диаметре трубки по всей длине происходит перепад давления в системе и неравномерность конденсации.
Чтобы сохранить стабильную величину диаметра, трубку наполняют сухим песком, утрамбовывая его постукиванием, а концы закрывают конусоподобными деревянными пробками. В таком состоянии змеевик наматывают на отрезок трубы. Затем пробки выжигают или высверливают дрелью, и после промывания змеевик готов к использованию.
Физические и механические свойства[править | править код]
| Характеристика | Значение | Примечание |
|---|---|---|
| Твердость, по Бринеллю | 123 | |
| Твердость, Кнупу | 138 | |
| Твердость, Rockwell B | 70 | |
| Твердость, по Виккерсу | 129 | |
| Предел прочности при растяжении | 505 МПа | |
| Предел текучести при растяжении | 215 МПа | |
| Пластичность | 70 % | В 50 мм |
| Модуль упругости | 193 – 200 ГПа | |
| Коэффициент Пуассона | 0,29 | |
| Шарпи | 325 J | |
| Модуль сдвига | 86 ГПа | |
| Электрическое сопротивление | ом-см | при 20 °C; при температуре 650 °C |
| Магнитная проницаемость | 1,008 | при комнатной температуре |
| КТР, линейный 20 °C | 17,3 мкм/(м·К) | |
| КТР, линейный 250 °C | 17,8 мкм/(м·К) | |
| КТР, линейный 500° С | 18,7 мкм/(м·К) | |
| Удельная теплоёмкость | 0,5 кДж/(кг·К) | |
| Теплопроводность | 16,2 Вт / (м·К) | |
| Температура плавления | 1400 – 1455 °C | |
| Солидус | 1400° С | |
| Ликвидус | 1455 °C |
Применение данная марка стали находит в изготовлении сборных и сварных металлоконструкций, составных частей трубопроводной арматуры, а также бытового оборудования. Например, ограждения балконов и лестниц, кухонная аппаратура, автомобильные выхлопные системы. В форме листа сталь AISI 304 делится на холоднокатаный и горячекатаный материал, что определяется методом производства. Форма продажи плоского металлопроката – листы и рулоны. Поверхность полотна определяется способом обработки и может быть матовая, шлифованная, зеркальная. Лист AISI 304 используется для производства электросварных труб, раскройного оборудования, стройконструкций. Он не подвержен коррозии в местах царапин или иных механических повреждений. Изготовленные из него ёмкости используются для хранения и перевозки продуктов пищевой и химической отраслей (слабые химреактивы). В форме трубы нержавеющая сталь AISI 304 может иметь круглое, квадратное или прямоугольное сечение. По способу производства трубы делятся на сварные и бесшовные. Внешний вид поверхности, как и в случае с листом, зависит от способа обработки: матовая, шлифованная, зеркальная. Из стали AISI 304 изготавливают бочонки для пива и кваса, меха, химическое оборудование, бункеры, катушки охлаждения, криогенные сосуды, молочное оборудование, испарители, столовые приборы, посуду, кастрюли и сковородки, оборудование для пищевой, медицинской и бумажной промышленности, хирургическое оборудование, иглы для подкожных инъекций, раковины для кухни, судовое оборудование и крепеж для атомных судов, сетки фильтра для нефтяных скважин, холодильное оборудование, ёмкости под давлением, сантехническую арматуру, клапаны, подающие барабаны, трубы, окрасочное, текстильное оборудование, резервуары и контейнеры для большого разнообразия жидкостей и сухих веществ.
Какие нержавеющие составы являются пищевыми
защитный слой
Для увеличения антикоррозионных свойств и придания металлам особых характеристик в нержавеющую сталь добавляют и иные химические элементы (никель, титан, молибден и так далее), которые меняют свойства сплава. К примеру, в слабоагрессивных средах можно применять нержавеющую сталь в соотношении с хромом на уровне приблизительно 14-18 процентов, не переживая о том, что она может поржаветь. Если же добавить чуть-чуть хрома (сделать его количество менее 18 процентов), а также молибдена и никеля, то эту металлическую композицию уже можно будет использовать в соляных растворах и иных довольно агрессивных жидкостях.
У нас в стране отдельных Государственных стандартов и правил на «пищевую нержавеющую сталь» не существует. Именно по этой причине большинство людей затрудняются ответить, какие марки нержавейки можно относить к «пищевым», а какие нельзя. Специалисты утверждают, что почти все существующие на сегодняшний день нержавеющие составы чисто теоретически можно относить к тем, которые подойдут для приготовления или хранения пищевых продуктов. В этом случае главное —определиться с правилами их эксплуатации.
На предприятиях общественного питания, на комбинатах, где производят пищу, применяемое для данных целей оборудование все время подвержено агрессивному действию активных и химически веществ. Естественно, что в этих условиях пищевой будет являться та нержавейка, которая успешно противостоит этому агрессивному воздействию. А вот в случаях, если продукты питания непостоянно и недолго контактируют с химическими средами, под определение пищевой стали могут попасть другие марки нержавеющих составов.
Характеристики марки стали AISI 304 / SS 304
| Стандарт | ASTM A182 — Стандартные спецификации на кованые или катаные фланцы для труб, кованые фитинги, клапаны и детали из легированной и нержавеющей стали, предназначенные для эксплуатации при высоких температурах ASTM A213 — Стандартные спецификации для бесшовных труб для котлов, пароперегревателей и труб теплообменников из ферритных и аустенитных сталей ASTM A240 — Стандартные спецификации на хром- и никель-хромовые, хром- и марганец-никелевые нержавеющие стали для пластин, листов, полос, служащих для изготовления сосудов, работающих под давлением, а также для общего применения ASTM A312 — Стандартные спецификации на бесшовные, сварные и прошедшие интенсивную холодную обработку трубы из аустенитной нержавеющей стали | |
| Классификация | Нержавеющая сталь | |
| Применение | Листовой прокат, трубы, профили | |
| Другие наименования | UNS | S30400 |
| США (ASTM A167) | Листовой прокат | A167 304 |
| США (ASTM A182) | Кованые и катанные фланцы | A182 F304 |
| США (ASTM A213) | Бесшовные трубы | A213 TP304 |
| США (ASTM A240) | Плоский прокат | A240 Type 304 |
| США (ASTM A271) | Бесшовные трубы перегонные | A271 304 |
| США (ASTM A312) | Бесшовные трубы | A312 TP304 |
| США (ASTM A851) | Сварные конденсаторные трубы | A851 TP304 |
Сталь AISI 304 – самая востребованная марка стали из класса нержавеющих. Повышенный спрос и повсеместное применение обусловлено ее универсальностью. Сталь аиси 304 имеет высокие показатели устойчивости коррозии в агрессивных средах, высокое сопротивление окислению и отличные низкотемпературные свойства.
Стоит отметить, что нержавейка AISI 304 устойчива к негативному воздействию воды (соленая, пресная, водопроводная) и растворов кислот в высоких концентрациях (уксусная, муравьиная, азотная).
Цена aisi 304 вполне доступна, что является еще одним из ее преимуществ.
Марки нержавеющей стали и их характеристики
В современном мире представлено более двухсот пятидесяти видов нержавеющей стали. Они отличаются по своим сериям или маркам и по свойствам. Самыми популярными марками нержавеющей стали в настоящее время являются те виды, которые принадлежат к 300-й и 400-й серии. Они обладают высоким уровнем стойкости к появлению коррозии. К тому же у них слой защитной пленки является достаточно прочным из-за оптимально-подобранной пропорциональности использованных при производстве элементов. Нержавеющая сталь данных серий обладает высокой прочностью и пластичностью. Она активно применяется для производства различных предметов в современной промышленности. В скором времени конкуренцию данным сериям может составить 200 серия стали, которая, по мнению потребителей, имеет оптимальное сочетание стоимости и качества.
Характеристика нержавеющих сталей aisi
На современном рынке большим спросом пользуется нержавеющая сталь трехсотой серии. Она подразделяется на несколько видов в зависимости от химического состава:
- аустенитная,
- аустенитно- ферритная,
- аустенитно-мартенситная.
В стали этих видов содержится разное количество никеля, хрома. углерода.
Нержавеющая сталь aisi 304
aisi 304 (08Х18Н10) получила широкое распространение в пищевой промышленности. Она отлично подходит для сварки и для тог, чтобы противостоять появлению ржавчины.
Нержавеющая сталь aisi 316
aisi 316 (10Х17Н13М2) образуется, если в сталь марки aisi 304 (08Х18Н10) добавить такой элемент, как молибден. Данная марка нержавейки получила широкое распространение в судостроительной, нефтегазовой и химической видах промышленности. Она устойчива к агрессивным средам.
Нержавеющая сталь aisi 316Т
aisi 316Т (10Х17Н13М2Т) обладает высоким уровнем прочности за счет того, что в ней содержится больше титана, чем в предыдущих марках. Она нашла широкое применение в области создания оборудования для химической и пищевой промышленности.
Нержавеющая сталь aisi 321
aisi 321 (12-08Х18Н10Т) самое большое количество титана среди всех марок трехсотой серии. Способна выдерживать температуры нагревания до 800 градусов Цельсия.
Нержавеющая сталь aisi 430
Среди марок четырехсотой серии наиболее широкое применение получила марка aisi 430 (12Х17). В целом вся серия характеризуется тем, что в нее входят марки нержавеющей стали, которые созданы с высоким содержанием хрома. Для марки aisi 430 характерно то, что материал отлично гнется и подвергается сварочным работам. Такую сталь можно использовать для мест с высокими температурными перепадами. Чаще всего ее используют для декора зданий и в нефтегазовой отрасли промышленности.
Нержавеющая сталь aisi 201
В двухсотой серии нержавеющей стали тоже есть достойные марки, на которые следует обратить свое внимание. Среди них наиболее сильно выделяется сталь марки aisi 201 (12Х15Г9НД). Она отличается от более дорогих марок из других серий тем, что в ней вместо никеля используется смесь таких элементов, как азот и марганец
Она отличается от более дорогих марок из других серий тем, что в ней вместо никеля используется смесь таких элементов, как азот и марганец
Благодаря своим химическим и физическим качествам она получила широкое распространение в пищевой и медицинской промышленности. Она также подходит для производства разного рода ограждений, труб
Она отличается от более дорогих марок из других серий тем, что в ней вместо никеля используется смесь таких элементов, как азот и марганец. Благодаря своим химическим и физическим качествам она получила широкое распространение в пищевой и медицинской промышленности. Она также подходит для производства разного рода ограждений, труб.

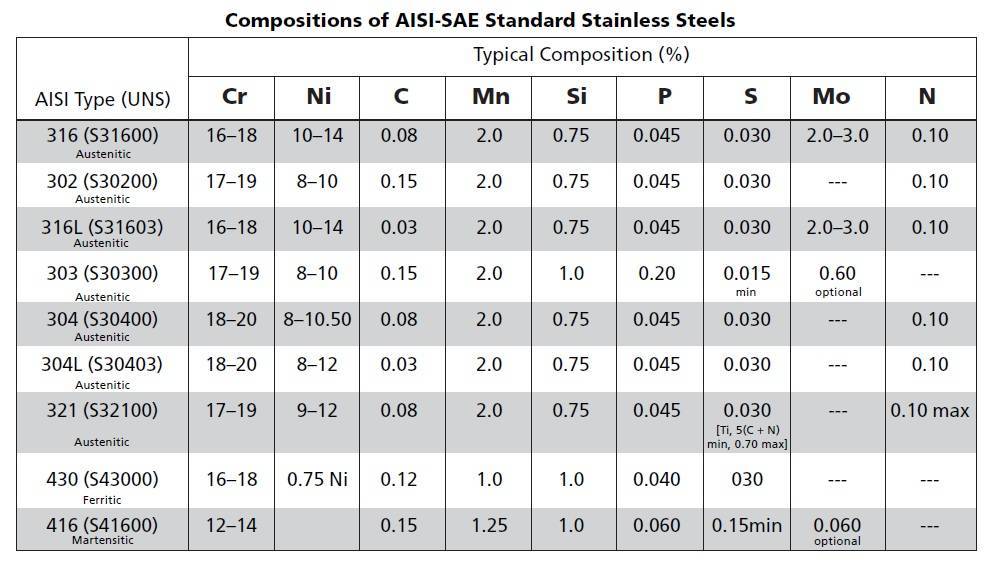

| Стандарты нержавеющих сталей | Содержание легирующих элементов, % | |||||||||
| * | DIN | AISI | ГОСТ | C | Mn | Si | Cr | Ni | Mo | Ti |
| С1 | 1.4021 | 420 | 20Х13 | 0,20 | 1,5 | 1,0 | 12,0-14,0 | |||
| F1 | 1.4016 | 430 | 12Х17 | 0,08 | 1,0 | 1,0 | 16,0-18,0 | |||
| A2 | 1.4301 | 304 | 12Х18Н9 | 0,07 | 2,0 | 0,75 | 18,0-19,0 | 8,0-10,0 | ||
| 1.4948 | 304H | 08Х18Н10 | 0,08 | 2,0 | 0,75 | 18,0-20,0 | 8,0-10,5 | |||
| 1.4306 | 304L | 03Х18Н11 | 0,03 | 2,0 | 1,0 | 18,0-20,0 | 10,0-12,0 | |||
| A3 | 1.4541 | 321 | 08Х18Н10Т | 0,08 | 2,0 | 1,0 | 17,0-19,0 | 9,0-12,0 | 5хС-0,7 | |
| A4 | 1.4401 | 316 | 03Х17Н14М2 | 0,08 | 2,0 | 1,0 | 16,0-18,0 | 10,0-14,0 | 2,0-2,5 | |
| 1.4435 | 316S | 03Х17Н14М3 | 0,08 | 2,0 | 1,0 | 16,0-18,0 | 12,0-14,0 | 2,5-3,0 | ||
| 1.4404 | 316L | 03Х17Н14М3 | 0,03 | 2,0 | 1,0 | 17,0-19,0 | 10,0-14,0 | 2,0-3,0 | ||
A5 | 1.4571 | 316Ti | 08Х17Н13М2Т | 0,08 | 2,0 | 0,75 | 16,0-18,0 | 11,0-12,5 | 2,0-3,0 | 5хС-0,8 |
| 1.4845 | 310S | 20Х23Н18 | 0,08 | 2,0 | 0,75 | 24,0-26,0 | 19,0-21,0 |
Характеристики и свойства
Плотность AISI 304 составляет 7850 кг\м3. Плавиться сталь начинает при температуре 1500 ºС. Полный переход из твердого состояния в жидкое происходит при 1600 ºС. Данный сплав не пригоден в качестве проводника электрического тока. Коэффициент удельного сопротивления равняется 800 мкОм*мм. Не поддается намагничиванию.
Механические свойства AISI 304 находятся на высоком уровне и сопоставимы с аналогичными параметрами конструкционных сталей повышенного качества. Предел ее прочности на растяжение при комнатной температуре колеблется в пределах 515-600 МПа в зависимости от размера металлопроката. Процессы деформации начинаются при напряжении в 310 МПа. Твердость в «сыром» состоянии не превышает 70 HB, а пластичность – 40%.
Сталь 304 относится к группе криогенных, т.е. способно упрочняться при уменьшении температуры. Так, при -196 ºС предел прочности на разрыв уже равняется 1350 МПа. Но стоит отметить, что вместе с этим падает способность стали сопротивляться ударным нагрузкам. Касаемо жаростойкости, механические характеристики стали не изменяют своего значения при температурах до 600 ºС. После перехода этого порога идет значительный спад, как в прочности, так и износостойкости.
Сталь AISI 304 обладает повышенной коррозионностойкостью. Не окислятся при температуре до 500 ºС. При 20 ºС инертна к азотной, серной и муравьиной кислотам. При повышении температуры стойкость к кислотным средам, естественно, снижается. Скорость протекания коррозии в морской воде меньше по сравнению с конструкционными сталями почти в 4500 раз и составляет 0,0076 мм в год.
Технологические свойства стали 304 также на высоте. Ее пластичность позволяет производить всевозможные виды проката. Хорошо поддается токарной обработке. Правда, режим резки AISI 304 существенно отличается от режима резки сталей обычного качества. Причина этому – повышенная вязкость нержавейки.
Сталь AISI 304 относится к первой группе свариваемости. Сварка не требует проведения подготовительных операций. Сварной шов получается плотный. По своей прочности мало чем уступает цельному металлу.
Для улучшения механических и антикоррозионных характеристик сталь AISI 304 подвергают дополнительной термической обработке. Обычно она заключается или в отжиге при температуре 1100 ºС, или низком отпуске (450-600 ºС). Это позволяет снять остаток внутренних напряжений, которые появляются во время обработки стали давлением.
Описание проволоки из нержавеющей стали
Проволока AISI 304 изготавливается в соответствии с международными стандартами, диапазон размеров может изменяться в пределах от 1,5 до 10 мм. Вы можете приобрести материал разной жёсткости, если речь идет о мягкой разновидности, то в данном случае этот параметр равен 500 N/mm². При желании можно приобрести проволоку пружинной жесткости, в этом случае она будет характеризоваться следующим уровнем этого параметра: 1400 N/mm².
Обработка может быть матовой с напылением или зеркальной. Используется проволока в пищевой, строительной, химической, а также фармацевтической промышленности. Может применяться при изготовлении строительных конструкций, электродов, пружин, ювелирных изделий и посуды.
Область использования
Эта сталь применяется во многих промышленных отраслях: автомобилестроении и строительстве, в химической и пищевой промышленности, медицине и производстве домашних инструментов. Иногда в быту эту сталь называют пищевой нержавеющей сталью.
Резервуар из стали AISI 304
Металл выпускается в виде:
- листа горячей прокатки (лист нержавейки, декорированный лист);
- простого проката (круг, квадрат, полоса, шестигранник и уголок);
- трубы (бесшовной, профильной, электросварной).
В строительстве для изготовления сборных металлических конструкций. Как пример можно привести арку длиной в 190 метров в городе Сент-Луис (Соединённых Штатов). Но это быстрее исключение, чем правило. Очень часто в индустрии строительства данный металл применяют для отделочных работ кабин лифтов, эскалаторов. Рифлёный лист используют для производства ступенек и лестниц. Труда применяется для организации вентиляционных вытяжек, дымоотводов. Для производства поручней, входных групп, поручней и ограждений используются полированные трубы и прутья разной толщины.
Производство стальных труб AISI 304
Нержавейка AISI 304 используется в химической, нефтяной и газовой промышленности. В химической промышленности её применяют для изготовления оборудования и резервуаров для хранения и транспортировки самых разных реактивов. Благодаря собственному свойству сопротивляемости агрессивной обстановке в этих регионах используются трубы и своеобразное оборудование. Примером такого оборудование может послужить щелевые фильтры, в которых поставлена проволока, для производства которой применяется только марка стали AISI 304.
Из листа делают ёмкости и резервуары разного назначения. К примеру, для холодильных, моющих, дезинфицирующих машин. Мебель для пищевых фирм (столовых, кафе, ресторанов и баров) столы для работы, стеллажи, шкафы, тумбочки. Благодаря собственным полезным свойствам по жаропрочности из листа делают детали низкотемпературных печей.
Лента монтажная из стали AISI 304
Из простого проката делают:
- фланцы (плоские, воротниковые, свободные);
- пищевую арматуру;
- запорную арматуру (краны шаровые, разные клапаны);
- фитинги (расширения, тройники, переходы).
Огромную популярность получили приборы и оборудование, сделанное из этой стали в медицине и фармакологии. Для них делают инструмент, некоторые виды оборудования, медицинскую мебель, разные имплантаты.
Использование AISI 304 в пищевой промышленности
Пищевая нержавейка AISI 304 применяется для создания разного бытового инвентаря. Сюда входят столовые приборы, термостойкая посуда (кастрюли, сковороды, миски, тарелки), корпуса электрических кухонных агрегатов (кофемашин, кофемолок, чайников).
Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.
Заключение
Нержавеющая сталь нашла свое широкое распространение, она пользуется спросом у обычных потребителей и профессионалов, ведь является универсальным материалом. Она обладает выдающимися показателями сопротивления коррозии, а также окислению. Она отличается превосходной свариваемостью и обладает отличными низкотемпературными свойствами.
В настоящее время большой популярностью пользуется сталь, которая по американской классификации называется AISI 304. Очень часто в зарубежной литературе по металлургии можно встретить такое англоязычное название 304 stainless steel или сокращённо SS 304. Она относится к категории низкоуглеродистых нержавеющих антикоррозийных аустенитных сталей.
