Справочники токаря — основная литература по токарному делу

Основные принципы токарной обработки

Для начинающих токарное дело кажется темным лесом, полным непонятных терминов. Хотя на самом деле суть процесса токарного точения довольно проста. Главный инструмент токаря — это станок в котором зажатая деталь вращается на высокой скорости, а режущий элемент производит обрабатывающие процессы по дереву, металлу или пластику.

Но исторически все начиналось с обработки дерева, 12 еще действующих токарных станков Петра Первого до сих пор сохранились в коллекции Эрмитажа. Русский царь увлекался ремеслами, но токарная обработка деревянных и металлических деталей была его любимым занятием.

Современные станки, конечно, гораздо сложнее первых деревянных образцов. Но базовый принцип сохраняется, несмотря на появление электрического двигателя вместо ручного привода и многократное увеличение в размерах.

Токарный станок состоит из нескольких базовых элементов:

• станина, на которую крепятся все остальные элементы;
• передняя бабка с двигателем и шпинделем для фиксации детали;
• суппорт движущийся по направляющим в станине, с расположенным на нем резцом;
• задняя бабка с фиксатором габаритных деталей.

Деталь зажимается, привод сообщает ей вращение и, регулируя положения режущего или фрезеровочного инструмента, производится обработка материала.

Устройство токарного станка

Стандартные токарные операции, которые применяются и в металлообработке, и в обработке дерева это:

1. точение сфер, конусных и цилиндрических заготовок;
2. торцевание;
3. нарезка канавок, внутри и снаружи деталей;
4. отрезание;
5. центровка;
6. сверловка;
7. нарезка резьбы, снаружи и изнутри;
8. зенкерование.

Каждая операция требует специальный инструмент, который подбирают в соответствии с материалом, требуемой точностью обработки и конструктивных особенностей станка.

Книги категории “Токарная обработка”

Настоящая книга предназначена в качестве учебника для индивидуальной и бригадной подготовки токарей-универсалов 3—4-го разряда на предприятиях машиностроительной и металлообрабатывающей промышленности.

В книге в доступной форме изложены в соответствии с утвержденной программой необходимые токарю теоретические и практические сведения на уровне современной техники обработки на токарных станках.

В книге приводятся примеры, взятые из опыта токарей-новаторов передовых машиностроительных заводов.

В рубрике Токарная обработка

Tags: Вал, Геометрия резца, Допуски и посадки, Зубчатая передача, Микрометры, Муфты, Нарезание резьбы, Обтачивание, Паспорт станка, Растачивание стали, Резец, Сверление, Сверло, Станина, Техника безопасности, Токарный станок, Точение, Червячная передача, Штангенциркули

Описаны современные методы и режимы тонкого и алмазного растачивания отверстий в деталях из черных металлов и цветных сплавов, при использовании которых обеспечивается достижение высокой точности, производительности и экономичности обработки. Приведены данные останках для тонкого растачивания, конструкции расточных борштанг и геометрии режущего инструмента. Рассмотрены основные закономерности процесса тонкого растачивания, особенности и область применения инструментов из новейших инструментальных материалов — эльбора, лейкосапфира и синтетического поликристаллического алмаза. Показаны возможности и пути дальнейшего совершенствования процесса тонкого растачивания. Даны практические рекомендации по использованию в условиях производства данных, приведенных в брошюре. Рассчитана на инженеров-технологов и инструментальщиков машиностроительных предприятий и мастеров механических цехов, может быть полезна студентам машиностроительных специальностей втузов и техникумов.

В рубрике Токарная обработка

Tags: Алмазное растачивание, Растачивание стали, Растачивание чугуна, Расточная борштанга, Расточной станок

Изложены сведения о процессах и режимах резания, нормировании токарных работ. Приведены методы повышения производительности труда, технические характеристики оборудования, описание технологической оснастки и инструмента, данные по обработке особо сложных деталей, изложены вопросы изобретательства и рационализации.
Для токарей-универсалов всех отраслей машиностроения, может быть полезен учащимся ПТУ.

В рубрике Токарная обработка

Tags: Зенкер, Калибр, Обработка резьб, Приспособления для токарного станка, Притир, Проверка станков на точность, Развертка, Режим резания, Режущий инструмент, Резец, Резьбонарезная головка, Сверлильный патрон, Сверло, СОЖ, Токарный станок, Цанговый зажим, Центры вращающиеся, Центры поводковые

Книга содержит сведения о назначении, устройстве и эксплуатации расточных станков. В ней описаны инструменты и приспособления, применяемые для обработки деталей на этих станках и для выполнения контроля расточных работ, даны сведения о теории резания металлов и технике измерений, добавлен материал о расточных станках с программным управлением, изложены вопросы организационно-технического обслуживания рабочего места.
Книга может быть использована молодыми токарями-расточниками на производстве для повышения квалификации.

В рубрике Токарная обработка

Tags: Борштанга, Двухрезцовая головка, Зенкер, Индикатор, Калибр, Координато-растоный станок, Метчик, Развертывание, Расточка, Расточник, Расточной станок, Расчет подачи, Резание металла, Резец, Сверло, Сила резания, Техника безопасности, Фреза, Шаблон

В справочнике приводятся сведения по обработке металлов на токарных станках, рациональные способы и приемы выполнения различных токарных работ, имеются данные о режущем и измерительном инструменте, режимах резания, допусках и посадках
Рассчитан на молодых рабочих и учащихся профессионалка технических училищ.

В рубрике Токарная обработка

Tags: Быстрорежущая сталь, Заготовка, Люнет, Обточка, Плашка, Разметка, Резец, Сверление, Токарный станок

§ 121. Токарь-карусельщик 6-го разряда

Характеристика работ. Токарная обработка сложных тонкостенных деталей, подверженных деформации, с большим числом обрабатываемых выпуклых, вогнутых и фасонных поверхностей по 1 – 5 квалитетам. Установка деталей с комбинированным креплением, с большим числом переустановок, требующих выверки специальным инструментом и приборами. Нарезание крупных, сложных резьб различного профиля и шага; шлифование и полирование поверхностей. Токарная обработка сложных крупногабаритных деталей, изделий и узлов на уникальных токарно-карусельных станках, в том числе выполнение указанных работ по обработке деталей из труднообрабатываемых, высоколегированных и жаропрочных материалов методом совмещенной плазменно-механической обработки.

Должен знать: конструкцию и правила проверки на точность уникальных и других сложных карусельных станков; устройство, геометрию и правила термообработки, заточки и доводки всех видов режущего инструмента; способы установки крепления и выверки сложных деталей в нескольких плоскостях с применением специальных инструментов и приборов; правила определения наивыгоднейших режимов резания и высокопроизводительного использования станка и инструмента; правила расчетов, связанных с выполнением сложных работ.

Примеры работ

1. Аппарат сопловой – окончательная обработка тонкостенных конструкций с большим количеством переходов.

2. Детали корпусные гидротурбин и насосов – обработка отверстий с несколькими размерами с двух и более установок без и с применением плазменного подогрева.

3. Детали цилиндров газовых компрессоров и гидравлических прессов – растачивание отверстий, подрезание, точение канавок в труднодоступных местах без и с применением плазменного подогрева.

4. Диски паровых радиальных турбин многовенцовые двухсторонние – окончательная обработка.

5. Корпуса дейдвудных сальников – окончательная обработка по эскизам.

6. Корпус компрессора – окончательная обработка с большим количеством переходов (из двух и более установок).

7. Лопатки в цилиндре турбин с высокими параметрами – шлифование на конус в собранном виде с разными уклонами конусности.

8. Пакет соплового аппарата – окончательная обработка из двух и более установок с большим количеством переходов.

9. Планшайбы и основания 16-метрового карусельного станка (планшайба из четырех частей и основание из семи-восьми секторов) – окончательное обтачивание.

10. Сепараторы пара, корпуса реакторов – полная токарная обработка с плазменным подогревом.

11. Цилиндры турбин высокого давления – чистовая обработка с прорезкой профильных канавок под лопатки.

Популярные книги

• Марочник сталей и сплавов / В. Г. Сорокин, А. В. Волосникова, С. А. Вяткин и др; Под общ. ред. В. Г…
  66 600 просмотров |
• Бруштейн Б. Е. и Дементьев В. И. Токарное дело. Учебник для проф.-техн. училищ. Изд. 6-е, переработ…
  43 435 просмотров |
• Технология резиновых изделий: Учеб. пособие для вузов/ Ю. О. Аверко-Антонович, Р. Я. Омельченко, Н…
  39 549 просмотров |
• Эрдеди А. А. Техническая механика: Теоретическая механика. Сопротивление материалов: Учеб. для машин…
  37 447 просмотров |
• Металлорежущие станки (альбом общих видов, кинематических схем и узлов). Кучер А. М., Киватицкий М…
  35 894 просмотра |

Книги

Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства “Комсомольская правда”Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

Режущий инструмент токарного станка

Режущим инструментов является часть оборудования, которая применяется для формирования поверхностей путем отделения лишнего слоя материала от заготовки.

1. Резец. Лезвие для обработки вращательными и поступательными движениями, при этом движение может осуществляться в нескольких направлениях. Резцы бывают расточные, резьбовые, подрезные, фасонные, отрезные и канавочные.
2. Фреза. Инструмент с лезвием, производящий вращательные движения без смены радиуса. Обеспечивает одно движение подачи с направлением, не совпадающим с осью вращения.
3. Осевой инструмент. Осуществляет вращение и движение подачи, которое происходит вдоль оси. К осевым инструментам относится сверло, зенкер, развертка, зенковка, цековка, метчик и плашка.
4. Протяжка. Инструмент с множеством лезвий, предназначенный для формирования детали с помощью вращательных и поступательных движений при отсутствии подачи.
5. Ножовочное полотно. Полоса с множеством зубьев-лезвий, используемая для прорезания и отрезания пазов.
6. Шевер. Приспособление для чистовой обработки колес с зубьями. Существуют червячные и реечные шеверы.

По способу крепления инструменты бывают насадными и хвостовыми. По форме делят на дисковые, конические, цилиндрические и пластинчатые.

Профессия токарь: разновидности

Существует несколько специализаций в сфере токарного дела. В любом случае работа представителя каждой из них включает взаимодействие с токарным станком, выбор из массы заготовок лучших и выбраковку худших, подготовку и уборку своего рабочего места.

Что должен уметь токарь-универсал

Работает за универсальным токарным станком, создает единичные элементы. На практике выполняет полный спектр работ от расточки, сверления и нанесения резьбы до обработки поверхностей

Особое внимание уделяет соответствию готового изделия чертежу. Должен иметь хорошее представление о посадках и допусках

Главные отличия универсала от токаря ЧПУ

Токари станков с ЧПУ (числовым программным управлением) — это рабочие, прошедшие дополнительное обучение. Нередко они получаются из переученных токарей-универсалов. Работа сотрудников обоих типов заключается в обработке заготовок. Только токарь ЧПУ это делает с помощью специальной программы, а не на станке с управлением посредством рукояток. По этой причине представитель профессии в зависимости от специализации должен дополнительно обладать навыками программиста, оператора или наладчика.

Токарь-расточник

Подготавливает заготовки, которые впоследствии становятся основами деталей. Оценив особенности металла, дерева, стекла, резины или другого материала, работник устанавливает скорость и глубину резки элемента. Он подбирает инструмент, которым будет вестись работа в зависимости от специфики сырья. В своей деятельности расточник применяет не только стандартный станок, но и микрометры, индикаторы, другие сложные измерительные механизмы. Его главная задача — получить заготовку в соответствии с требованиями чертежа.

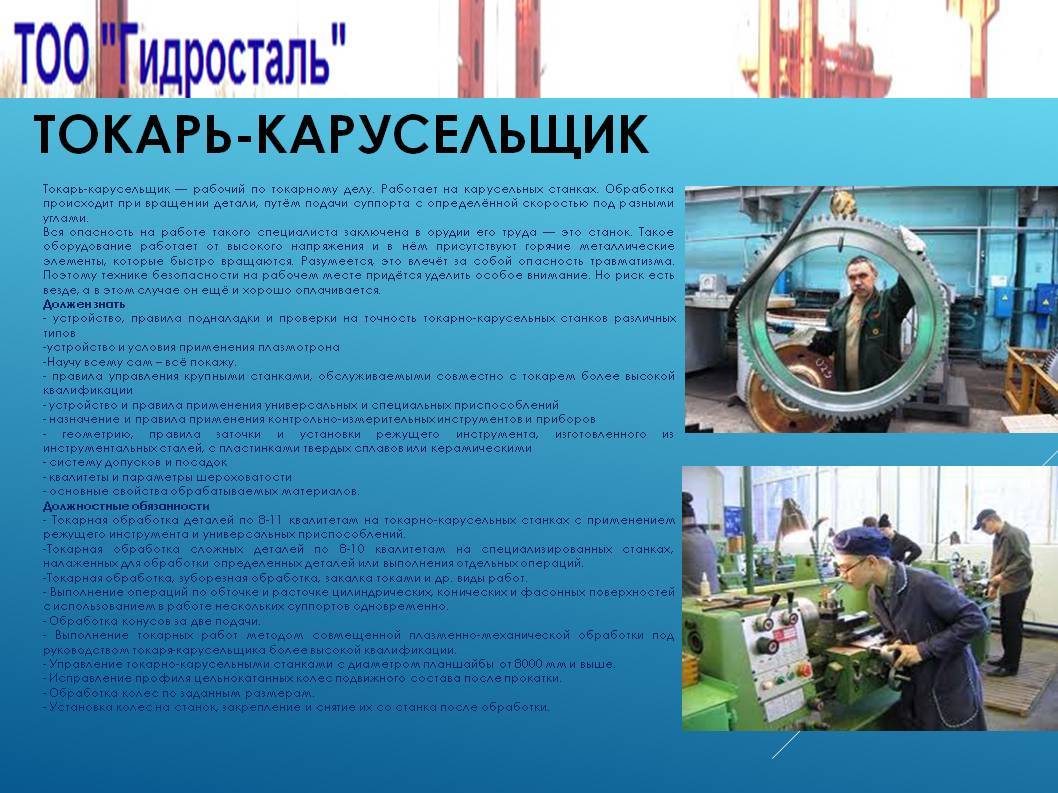

Токарь-карусельщик

Специалист по изготовлению деталей цилиндрической и конусообразной формы с резьбой, пазами и различными отверстиями на поверхности. Он работает на особом карусельном станке. Устройство работает от электричества, его детали быстро вращаются, а элементы из металла накаляются

Такие сотрудники должны уделять повышенное внимание технике безопасности

Токарь-револьверщик

Обслуживает токарно-револьверные станки, с помощью которых создает и обрабатывает детали различного типа и уровня сложности. Работает с режущим инструментом и дополнительными приспособлениями для нанесения наружной или внутренней резьбы, выполнения обточки и расточки, сверления, подрезания. Характер работы сотрудника напрямую зависит от уровня его профессионализма.

Токарь-фрезеровщик

Сотрудник, который обрабатывает твердое сырье с помощью фрезы — инструмента с одним или несколькими режущими зубьями (лезвиями). Он также выполняет заказы по производству деталей в соответствии с заданными параметрами. Дополнительно фрезеровщик контролирует функциональность подотчетной техники, при необходимости перенастраивает оборудование.

Токарь-лобовик

Работает на станочном токарно-лобовом оборудовании. Обрабатывает детали-полуфабрикаты и корпусные элементы. Преимущественно специализируется на работе с титаном, нержавеющей сталью и другими жаропрочными металлами. Больше всего такие эксперты востребованы в авиационном производстве.

Наличие диплома о высшем техническом образовании способствует продвижению специалиста по карьерной лестнице. Со временем рабочий имеет шансы стать начальником группы токарей либо занять должность начальника цеха.

Токарное дело

О бучение токарному делу — это раздел сайта, который содержит информацию не только для профессиональных токарей, но и для учеников токарному делу. Токарное дело является очень перспективным, так как настоящего токаря в наше время попробуй найди.

П рофессия токаря высоко оплачиваемая, поэтому, если вы не лентяй, и хотите зарабатывать хорошие деньги за свой труд, начинайте изучать основы токарного дела на нашем сайте.

Токарный станок предназначен для обработки резанием тела вращением, в том числе вращающихся торцевых плоскостей и винтовых поверхностей. Кроме этого на токарных станках могут выполняться работы не связанные с обработкой резанием.

Перечень всех возможностей токарного станка очень большой и рассмотрение функций токарного станка займет немало времени. И изучить все функции токарного станка за одно занятие практически не реально, но постепенно мы с вами будем знакомиться со всеми тонкостями токарного дела. Обучение токарному делу мы начнем, используя следующий перечень уроков по токарному делу.

Уроки токарного дела :

1. Т окарные резцы

Т окарные резцы — это специальные режущие инструменты, которые используются для токарной обработки деталей.

Т окарные резцы применяются, как основной инструмент для токарных, строгальных, и других работ на станках.

Д ля качественной и точной обработки детали и достижения требуемых форм и размеров изделия используют токарный резец, с помощью которого последовательно срезаются слои материала.

В процессе срезания слоя материала резец врезается в него, снимая с его поверхности стружку.

О страя кромка резца является его основным рабочим элементом.

С о временем работы резец подвергается износу, о чем говорит выкрашивание режущей части (кромки). Для использования токарного резца в дальнейшем требуется его переточка.

1.3 Срез металла токарным резцом

2. Т окарный станок

Т окарный станок — это станок для обработки деталей способом резания и точения.

О сновные работы, выполняемые на токарных станках: точение, расточка и обточка разных типов поверхностей, нарезка резьбы, обработка торцов детали, сверление, зенкерования и нарезание отверстий.

З аготовка устанавливается в центра, и вращается при помощи шпинделя, далее механизм подачи перемещает режущий инструмент резец вместе с суппортом ходового вала.

Д ля совершения дополнительных видов операций на станке, таких как шлифование, сверление, фрезерование отверстий на станки устанавливается дополнительное оборудование.

Т окарно-винторезный станок предназначен для осуществления токарной работы с цветными и черными металлами.

Т окарно-винторезный станок состоит из:

• С танина – основная часть станка, которая является остовом для монтирования всех механизмов станка.
• П ередняя бабка – еще ее называют шпиндельной, из-за размещения в ней шпинделя, коробки скоростей и других элементов.
• К оробка подач обеспечивает движение от шпинделя к суппорту.
• С уппорт – предназначен для закрепления режущего инструмента и его подачи.
• Ф артух – необходим для преобразования вращения валика в движение суппорта.
• Ц ентр – установка для поддержания обрабатываемой детали или инструмента.

З десь вы узнаете как определить и настроить точность токарного станка, освоите понятия такие как жесткость при токарной обработке, обработка на оправках, работы с оправкой.

П равила работы с шпиндельными оправками. В разделе токарное дело рассмотрены токарно-винторезные станки, такие как токарно-винторезный станок 1А62. Более подробно рассказано о токарных резцах, их видах, материалы токарных резцов их конструкция. Износ и стойкость резца тоже оказывают не малое влияние на токарную обработку.

К ак определить силу резания, глубину резания, подача, расчет скорости резания, скорость резания и что от нее зависит.

3. О сновы токарного дела

Кто такой токарь?

Токарь – специалист, работающий на токарном станке, с помощью которого он осуществляет механическую обработку деталей из разных твердых материалов (металла, дерева, пластмассы и т.д.) согласно чертежам и технической документации. Профессия является одной из специализаций станочника.

Название профессии произошло от праславянского točiti (точить) и буквально означает «вытачивающий». Своими истоками профессия уходит в глубокую древность, когда человек понял, что из металла или дерева можно выточить любую нужную ему деталь. В Древнем Риме для этих целей использовали прообраз современных токарных станков — ось, которую вращали двое рабочих. На ось насаживали заготовку и в момент вращения приставляли режущий инструмент, придавая таким образом деталям более-менее правильную форму. С тех пор утекло немало воды, прошли века, а суть практически не поменялась: процесс все тот же, а вот станки и детали усложнились в сотни, если не в тысячи раз.

Токарь работает на станках, как металлообрабатывающих, так и деревообрабатывающих. Стало быть, его специализация связана с технологией обработки. Специалист этого дела обтачивает, делает нарезку и калибрует детали после первичной обработки заготовки.

Специализация токаря зависит от вида токарного станка и работ, которые он выполняет:

• токарь-револьверщик – изготавливает и обрабатывает детали из калиброванного прутка;
• токарь-заточник – производит калибровку и конечную обработку деталей;
• токарь-карусельщик – точит фланцы, необходимые для соединения труб и трубопроводов;
• токарь-расточник – грубо говоря, обрабатывает детали и заготовки, нуждающиеся в увеличении внутренних полостей;
• токарь-универсал – станочник широкого профиля, объединяющий в себе все остальные специализации.

Помимо непосредственной работы на станках, токарь должен работать с заготовками, выбирать лучшие и выбраковывать их, готовить рабочее место и убирать его после окончания трудового дня.

Принципы токарной обработки

Технология токарных работ по металлу предполагает использование специальных станков и режущего инструмента (резцы, сверла, развертки и др.), посредством которого с детали снимается слой металла требуемой величины. Токарная обработка выполняется за счет сочетания двух движений: главного (вращение заготовки, закрепленной в патроне или планшайбе) и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

За счет того, что существует множество приемов совмещения этих движений, на токарном оборудовании работают с деталями различной конфигурации, а также осуществляют целый перечень других технологических операций, к которым относятся:

• нарезание резьбы различного типа;
• сверление отверстий, их растачивание, развертывание, зенкерование;
• отрезание части заготовки;
• вытачивание на поверхности изделия канавок различной конфигурации.

Основные виды токарных работ по металлу

 Благодаря такой широкой функциональности токарного оборудования на нем можно сделать очень многое. Например, с его помощью выполняют обработку таких изделий, как:

• гайки;
• валы различных конфигураций;
• втулки;
• шкивы;
• кольца;
• муфты;
• зубчатые колеса.

Естественно, что токарная обработка предполагает получение готового изделия, которое соответствует определенным стандартам качества. Под качеством в данном случае подразумевается соблюдение требований к геометрическим размерам и форме деталей, а также степени шероховатости поверхностей и точности их взаимного расположения.

Для обеспечения контроля над качеством обработки на токарных станках применяют измерительные инструменты: на предприятиях, выпускающих свою продукцию крупными сериями, – предельные калибры; для условий единичного и мелкосерийного производства – штангенциркули, микрометры, нутрометры и другие измерительные устройства.

Измерительные инструменты, часто используемые в токарном деле

Первое, что рассматривают при обучении токарному делу, – это технология обработки металлов и принцип, по которому она осуществляется. Заключается этот принцип в том, что инструмент, врезаясь своей режущей кромкой в поверхность изделия, зажимает его. Чтобы снять слой металла, соответствующий величине такого врезания, инструменту надо преодолеть силы сцепления в металле обрабатываемой детали. В результате такого взаимодействия снимаемый слой металла формируется в стружку. Выделяют следующие разновидности металлической стружки.

Слитая

Такая стружка формируется тогда, когда на высоких скоростях обрабатываются заготовки, выполненные из мягкой стали, меди, олова, свинца и их сплавов, полимерных материалов.

Элементная

Образование такой стружки происходит, когда на небольшой скорости обрабатываются заготовки из маловязких и твердых материалов.

Стружка надлома

Стружка такого вида получается при обработке заготовок из материала, отличающегося невысокой пластичностью.

Ступенчатая

Формирование такой стружки свойственно для среднескоростной обработки заготовок из стали средней твердости, деталей из алюминиевых сплавов.

Виды стружки при токарной обработке
