Сортамент швеллеров

Основные производители и цены на рынке России.

Цены зависят от производителя, региона и размера. По доступной стоимости и в широком сортаменте данный прокат производят на территории Российской Федерации: Объединенное предприятие Евраз, в лице его комбината – НТМК, Азовсталь, Гурьевский металлургический завод, Магнитогорский металлургический комбинат, Чусовской металлургический завод.

Учитывая все вышеописанные характеристики, параметры и достоинства этого фасонного изделия, можно сделать вывод, что его не может, при проведении широкого перечня работ, полноценно заменить не одно другое металлоизделие. А швеллер способен заменить двутавровую балку и профильную трубу, при этом удешевляя возводимое сооружение, что делает его универсальным и удобным для проведения практических любых конструкционных работ.

Общее описание и назначение швеллеров

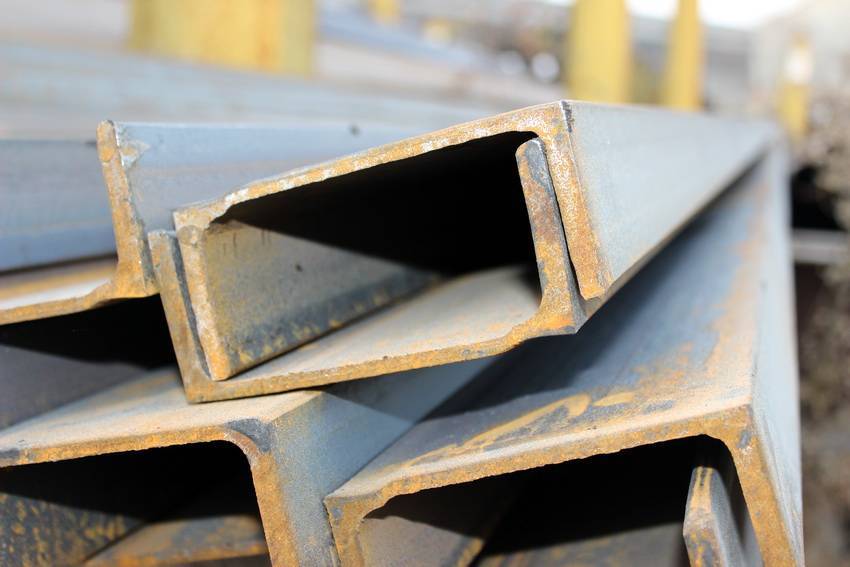

Швеллер – вид фасонного металлопроката. В сечении элемент имеет П-образную конфигурацию и состоит из стенки с двумя полками. Грани перпендикулярны стенке, хотя есть и модели, в которых полки с внутренней стороны наклонены. Такая конструкция по устойчивости к вертикальному давлению уступает только двутавру.

Поскольку нагрузка в опорных конструкциях часто распределяется неравномерно, выпускают П-образный профиль с полками разной ширины. Это позволяет компенсировать перегрузку и обеспечивает долговечность опоры.

Сортамент П-образных профилей отличается высокой жесткостью.

Преимущества швеллеров

Стойкость не только к вертикальным нагрузкам, но и к нагрузкам на изгиб Устойчивость к разрыву, сжатию, растяжению Механическая прочность и способность противостоять ударным нагрузкам Низкая материалоемкость по сравнению с цельными штангами такого же сечения при сравнимой прочности

Чем руководствуетесь при выборе швеллера?

Советуюсь со специалистом 0%

Изучаю информацию в интернете 0%

Оба варианта 0%

Проголосовало:

ГОСТы

Вес, размеры, конфигурация профиля регламентируется ГОСТ. Поскольку выпускаются изделия для разных отраслей промышленности, для изготовления каждого вида разработан собственный стандарт.

1. ГОСТ 8240-97 описывает сортамент швеллеров горячекатаных, как общего значения – для строительства и усиления перекрытий и стен, так и специального.
2. Профиль, получаемый для автомобильного производства, регламентируется ГОСТ 19425-74.
3. Изделия для вагоностроения описывает ГОСТ 5267.0-90 и 5267.1-90.
4. Каждый из стандартов описывает не только классический вид швеллера – равнополочный и с параллельными полками, но и широкополочный, гнутый, с разными классами точности – ГОСТ 8278-83Б ГОСТ 8281-80, ГОСТ 5422-73.

Характеристики

Технические параметры выбирают в зависимости от цели использования

При выборе балки для строительства необходимо учитывать следующие параметры:

• Конфигурация – равнополочный, с разной шириной полки, с уклоном или без.
• Размеры и вес швеллера – от этих показателей зависит, какую нагрузку сможет выдержать будущая конструкция.
• Класс точности – выпускают изделия высотой точности – категория «А», повышенной – «Б», и обычной – «В». В строительстве применяют модели обычного класса. Для ответственных работ требуется профиль повышенной точности, с минимальным допуском погрешности.

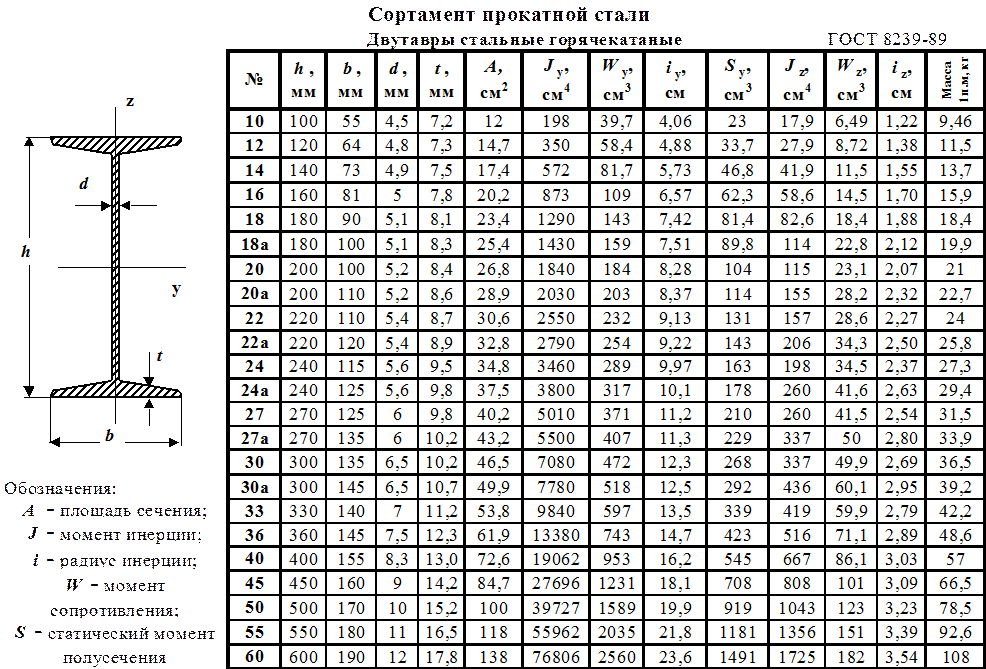

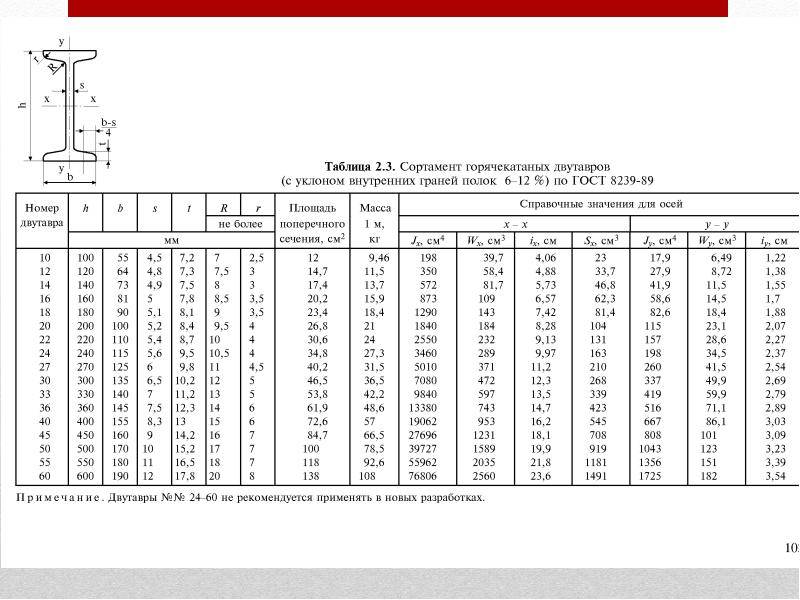

Двутавр или швеллер?

Выбор в пользу того или иного металлопроката основывается на сфере его применения. По прочности двутавр существенно обходит швеллер. Выступающие с двух сторон полки лучше распределяют вес и способны выдержать значительные нагрузки. При сильных нагрузках на швеллер возникают силы, которые его стремятся скрутить. Чего при использовании двутавра быть не может.

При сравнении этих видов металлопроката одного типоразмера, толщины стенок и размеров полок, с нагрузкой, действующей перпендикулярно их оси, то П-образный профиль окажется прочнее. Это обусловлено его формой. Расположенные в одну сторону полки делают так, что центр тяжести выходит за его поперечное сечение и смещен в сторону торцов. В то время как у двутавра он находится ровно посередине.

Какой профиль выбрать?

Все зависит от конструкции, в которой будет использоваться изделие. Двутавры часто используются в качестве несущих конструкций. В то время как швеллеры более универсальны. Что делает их сферу использования более широкой. Их, в отличие от двутавров можно использовать в качестве элементов автомобилей или морских судов.

Швеллеры, благодаря выступающим только с одной стороны полкам, можно использовать в различных строительных конструкциях. По сути, в некоторых конструкциях они могут даже использоваться как альтернатива двутаврам. Тогда как обратная замена не всегда целесообразна. Особенно, в легких конструкциях.

Related Posts via Categories

• Швеллеры из стали 09Г2С – горячекатаные и гнутые профили
• Оцинкованный швеллер – особенности производства, свойства и применение
• Площадь поверхности швеллера – как рассчитать самому?
• Швеллер 18 – каков список ГОСТов на него?
• Швеллер 12 – все, что нужно знать еще об одном незаменимом горячекатаном профиле
• Швеллер 14 – как отличить от других швеллеров и все его характеристики
• Швеллер 20 – все что нужно знать об универсальном и незаменимом прокате
• Швеллер 10 – точные сведения о незаменимом прокате
• Нержавеющий швеллер – производственные особенности и сферы применения
• Размеры швеллеров различных типов – данные на сайте и в ГОСТах

Особенность данного сортамента швеллеров

Группировка информации

В каждой из таблиц выводиться только часть информации: по 10 строчек, между которыми можно переключаться с помощью кнопок, расположеных в правом нижнем углу каждой таблицы.

Фильтрация данных

В таблицах сортамента предусмотрена фильтрация данных, которая позволяет выводить только нужные строчки. Для этого достаточно в поиск ввести уникальное значение параметра швеллера, после чего таблица выдаст только его значения. Рекомендуется вводить значения моментов сопротивления или момента инерции, так как эти величины являются уникальными параметрами каждого швеллера.

Адаптивность сортамента

Все таблицы сортамента являются адаптивными и автоматически подстраиваются под любой размер экрана. Для мобильных устройств, обладающих небольшой шириной экрана, предусмотрена горизонтальная прокрутка: под каждой таблицей имеется специальный ползунок.

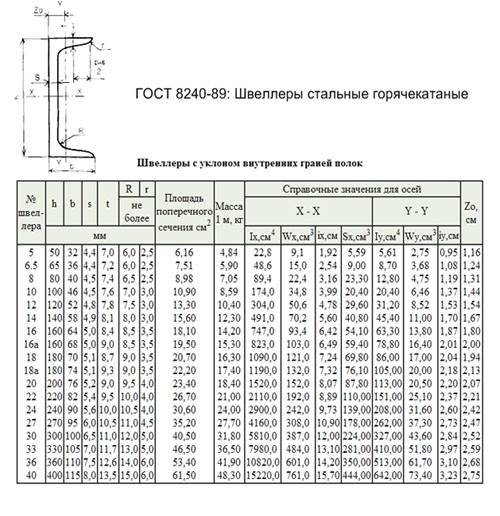

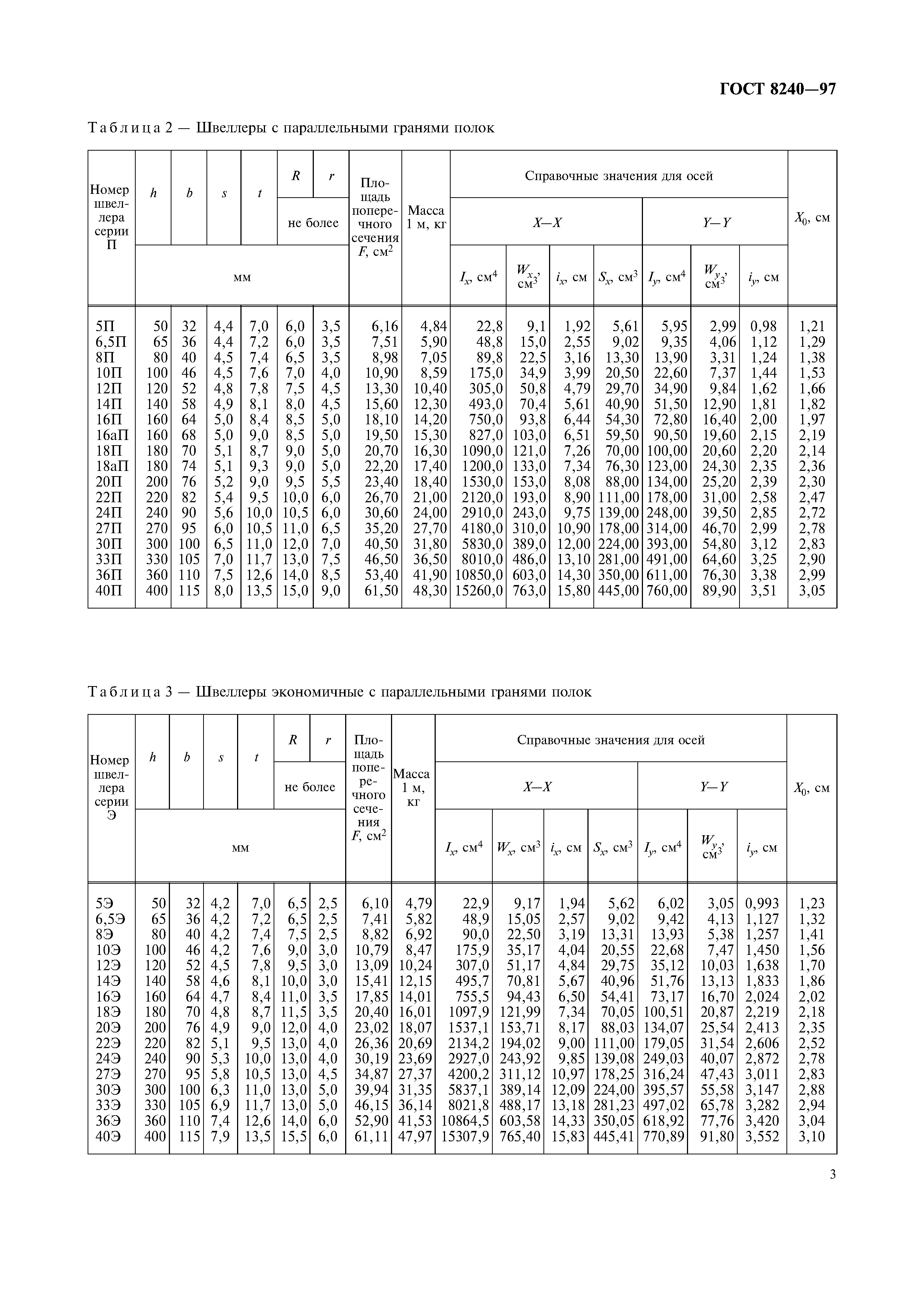

ГОСТ 8240-97 — Швеллеры стальные горячекатаные

Теоретическая масса 1 погонного метра швеллера по ГОСТ 8240-97

Наименование	Размеры швеллера, мм	Вес метра, кг	Метров в тонне
h	a	b	s	t
Швеллер 5Э	50	32	32	4,2	7	4.790	208.77
Швеллер 5У	50	32	32	4,4	7	4.840	206.61
Швеллер 5П	50	32	32	4,4	7	4.840	206.61
Швеллер 6.5Э	65	36	36	4,2	7,2	5.820	171.82
Швеллер 6.5У	65	36	36	4,4	7,2	5.900	169.49
Швеллер 6.5П	65	36	36	4,4	7,2	5.900	169.49
Швеллер 8Э	80	40	40	4,2	7,4	6.920	144.51
Швеллер 8У	80	40	40	4,5	7,4	7.050	141.84
Швеллер 8П	80	40	40	4,5	7,4	7.050	141.84
Швеллер 8С	80	45	45	5,5	9	9.260	107.99
Швеллер 10Э	100	46	46	4,2	7,6	8.470	118.06
Швеллер 10У	100	46	46	4,5	7,6	8.590	116.41
Швеллер 10П	100	46	46	4,5	7,6	8.590	116.41
Швеллер 12Л	120	30	30	3	4,8	5.020	199.2
Швеллер 12Э	120	52	52	4,5	7,8	10.240	97.66
Швеллер 12У	120	52	52	4,8	7,8	10.400	96.15
Швеллер 12П	120	52	52	4,8	7,8	10.400	96.15
Швеллер 14Л	140	32	32	3,2	5,6	5.940	168.35
Швеллер 14Э	140	58	58	4,6	8,1	12.150	82.3
Швеллер 14У	140	58	58	4,9	8,1	12.300	81.3
Швеллер 14П	140	58	58	4,9	8,1	12.300	81.3
Швеллер 14С	140	58	58	6	9,5	14.530	68.82
Швеллер 14Са	140	60	60	8	9,5	16.720	59.81
Швеллер 16Л	160	35	35	3,4	5,3	7.100	140.85
Швеллер 16С	160	63	63	6,5	10	17.530	57.05
Швеллер 16Э	160	64	64	4,7	8,4	14.010	71.38
Швеллер 16У	160	64	64	5	8,4	14.200	70.42
Швеллер 16П	160	64	64	5	8,4	14.200	70.42
Швеллер 16Са	160	65	65	8,5	10	19.740	50.66
Швеллер 16аУ	160	68	68	5	9	15.300	65.36
Швеллер 16аП	160	68	68	5	9	15.300	65.36
Швеллер 18Л	180	40	40	3,6	5,6	8.490	117.79
Швеллер 18С	180	68	68	7	10,5	20.200	49.5
Швеллер 18Э	180	70	70	4,8	8,7	16.010	62.46
Швеллер 18У	180	70	70	5,1	8,7	16.300	61.35
Швеллер 18П	180	70	70	5,1	8,7	16.300	61.35
Швеллер 18Са	180	70	70	9	10,5	23.000	43.48
Швеллер 18аУ	180	74	74	5,1	9,3	17.400	57.47
Швеллер 18аП	180	74	74	5,1	9,3	17.400	57.47
Швеллер 18Сб	180	100	100	8	10,5	26.720	37.43
Швеллер 20Л	200	45	45	3,8	6	10.120	98.81
Швеллер 20С	200	73	73	7	11	22.630	44.19
Швеллер 20Са	200	75	75	9	11	25.770	38.8
Швеллер 20Э	200	76	76	4,9	9	18.070	55.34
Швеллер 20У	200	76	76	5,2	9	18.400	54.35
Швеллер 20П	200	76	76	5,2	9	18.400	54.35
Швеллер 20Сб	200	100	100	8	11	28.710	34.83
Швеллер 22Л	220	50	50	4	6,4	11.860	84.32
Швеллер 22Э	220	82	82	5,1	9,5	20.690	48.33
Швеллер 22У	220	82	82	5,4	9,5	21.000	47.62
Швеллер 22П	220	82	82	5,4	9,5	21.000	47.62
Швеллер 24Л	240	55	55	4,2	6,8	13.660	73.21
Швеллер 24С	240	85	85	9,5	14	34.900	28.65
Швеллер 24Э	240	90	90	5,3	10	23.690	42.21
Швеллер 24У	240	90	90	5,6	10	24.000	41.67
Швеллер 24П	240	90	90	5,6	10	24.000	41.67
Швеллер 26С	260	65	65	10	16	34.610	28.89
Швеллер 26Са	260	90	90	10	15	39.720	25.18
Швеллер 27Л	270	60	60	4,5	7,3	16.300	61.35
Швеллер 27Э	270	95	95	5,8	10,5	27.370	36.54
Швеллер 27У	270	95	95	6	10,5	27.700	36.1
Швеллер 27П	270	95	95	6	10,5	27.700	36.1
Швеллер 30Л	300	65	65	4,8	7,8	19.070	52.44
Швеллер 30С	300	85	85	7,5	13,5	34.440	29.04
Швеллер 30Са	300	87	87	9,5	13,5	39.150	25.54
Швеллер 30Сб	300	89	89	11,5	13,5	43.860	22.8
Швеллер 30Э	300	100	100	6,3	11	31.350	31.9
Швеллер 30У	300	100	100	6,5	11	31.800	31.45
Швеллер 30П	300	100	100	6,5	11	31.800	31.45
Швеллер 33Э	330	105	105	6,9	11,7	36.140	27.67
Швеллер 33У	330	105	105	7	11,7	36.500	27.4
Швеллер 33П	330	105	105	7	11,7	36.500	27.4
Швеллер 36Э	360	110	110	7,4	12,6	41.530	24.08
Швеллер 36У	360	110	110	7,5	12,6	41.900	23.87
Швеллер 36П	360	110	110	7,5	12,6	41.900	23.87
Швеллер 40Э	400	115	115	7,9	13,5	47.970	20.85
Швеллер 40У	400	115	115	8	13,5	48.300	20.7
Швеллер 40П	400	115	115	8	13,5	48.300	20.7

29 дек. 2020 г.

Общие понятия и виды

Швеллер – это металлический профиль П-образного типа. Сортаменты полностью унифицированы. Их размеры и механические свойства описаны государственными стандартами ГОСТ 8540-92 и ГОСТ 8278-83. Заготовками служат различные бруски, прутки и листовой металл.

Швеллер обладает достаточно выгодной с точки зрения сопротивления материалом формой сечения. По способности выдерживать изгибающую нагрузку он сравним с цельным бруском, но при этом швеллер обладает значительно меньшей массой. Коэффициент использования материала в этом случае увеличивается в 5-8 раз. Это и является главной причиной такого активного спроса на профиль в строительной промышленности.

Виды швеллеров, по аналогии с сортаментами уголков, подразделяют по следующим принципам:

• Способ изготовления: катанный и гнутый.
• Тип используемого металла: сталь, алюминиевый и магниевый сплавы.

Остановимся теперь на каждом пункте более подробно.

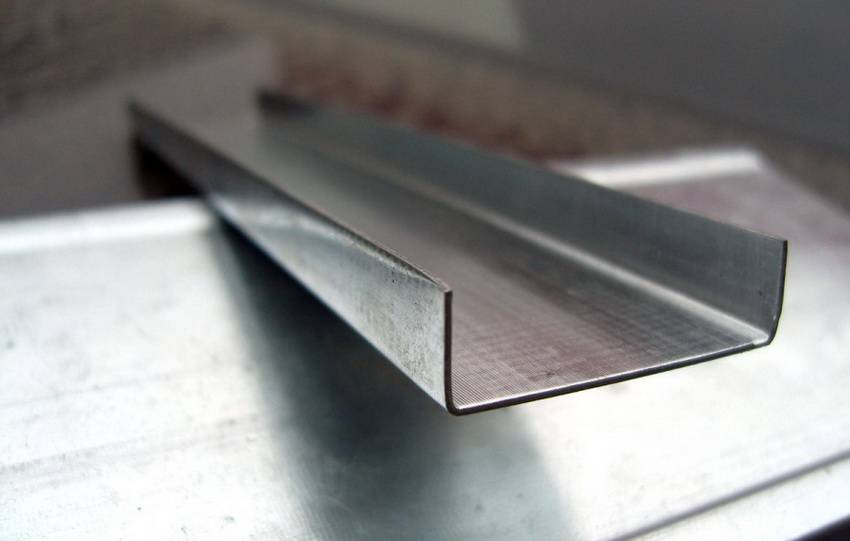

Гнутые швеллеры

Сортамент типоразмеров гнутого швеллера описывается в государственном стандарте ГОСТ 8278-83. Его технология изготовления заключается в придании заготовке, представляющей собой металлический лист, форму П-образного профиля. Осуществляется это с помощью специальных промышленных прессов и штампов.

Данный процесс отличается своей универсальностью, т.е. возможностью быстрой переналадки оборудования на другой сортамент швеллера. Как правило, это не занимает относительно большого количества времени. При этом само по себе прессовое оборудование не требует наличия больших площадей. Также немаловажный факт – стоимость такого оборудования, которая значительно ниже по сравнению с прокатным.

Особенности:

• Полки и стенка по длине примерно соизмеримы между собой. В противном случае велика вероятность образования трещин на сгибе листа при сгибании его прессом.
• Отличаются высокой чистотой поверхности. Причина этому кроется в отсутствии нагрева заготовки и то, что гибка осуществляется давлением на две точки листа.
• Длина швеллера ограничена размерами формовочной матрицы штампа.
• Толщина не превышает 4-5 мм. При больших размерах заготовочного листа нарушается плавность процесса, что служит причиной появления микротрещин на поверхности.

Катаные швеллеры

Главным преимуществом получения профиля методом прокатки является его непрерывность. Это в значительной степени повышает производительность процесса изготовления профиля. Количество метров в минуты готового швеллера увеличивается в 8-10 раз по сравнению с гибкой. Обратная сторона медали данной технологии – затруднительная переналадка на другой вид профиля и более высокая стоимость оборудования.

Технология прокатки позволяет применять более массивные заготовки, что дает возможность получать п-образные изделия с большой толщиной стенки. К тому же предварительный нагрев металлического бруска способствует измельчению зерна, которое благоприятно влияет на механические свойства швеллера. Хотя с другой стороны это служит причиной снижения качества поверхности и ухудшения внешнего вида.

Размеры регулируются ГОСТ 8240-92. Согласно ему они подразделяются на следующие категории:

• С наклонными гранями полок. Угол наклона составляет 8-12 градусов. Обозначается в технической литературе буквой «У».

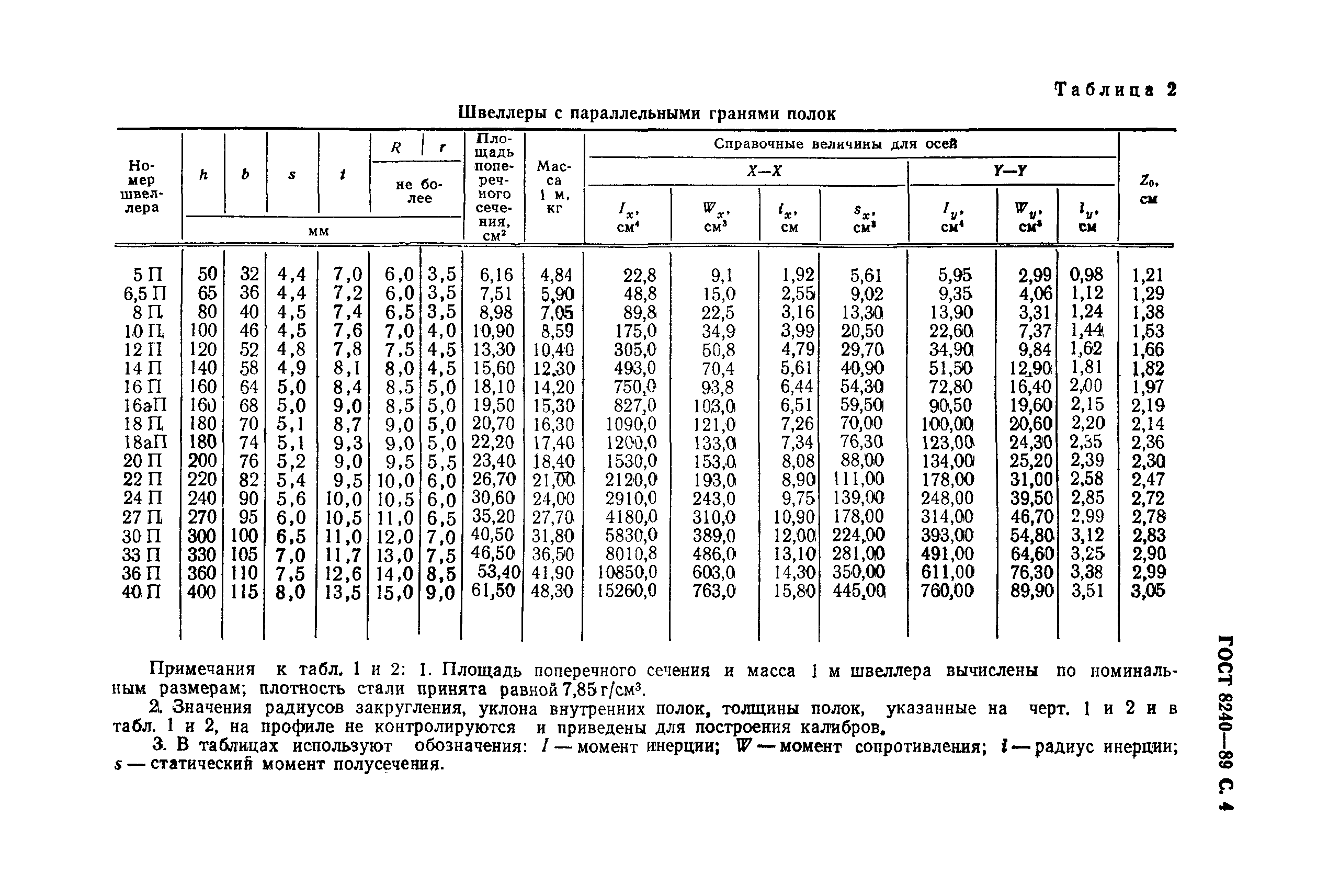

• С параллельными гранями полок. Данный сортамент по размерам схож со швеллером с наклонёнными полками, но уступает ему в своих прочностных характеристиках. Происходит это по причине менее гладких переходов между стенкой и полками, что повышает коэффициент концентрации напряжения сечения. Маркируется буквой «П».
• Швеллер специального назначения. По-другому его называют усиленный. Он отличается более толстой толщиной стенок и увеличенным размером полок. По этой причине профиль имеет большую прочность и жесткость. Как правило, его используют в узлах, от которых требуется повышенная сопротивляемость циклическим нагрузкам. Условно его обозначают буквой «С».
• Швеллер легкой серии. Значительно уступает всем вышеперечисленным типам как по толщине стенки, так и ширине полке. Он обладает более низкой сопротивляемостью воздействию деформации, и по этой причине его применяют в конструкциях, от которых не требуется повышенная жесткость. Обозначается буквой «Л».

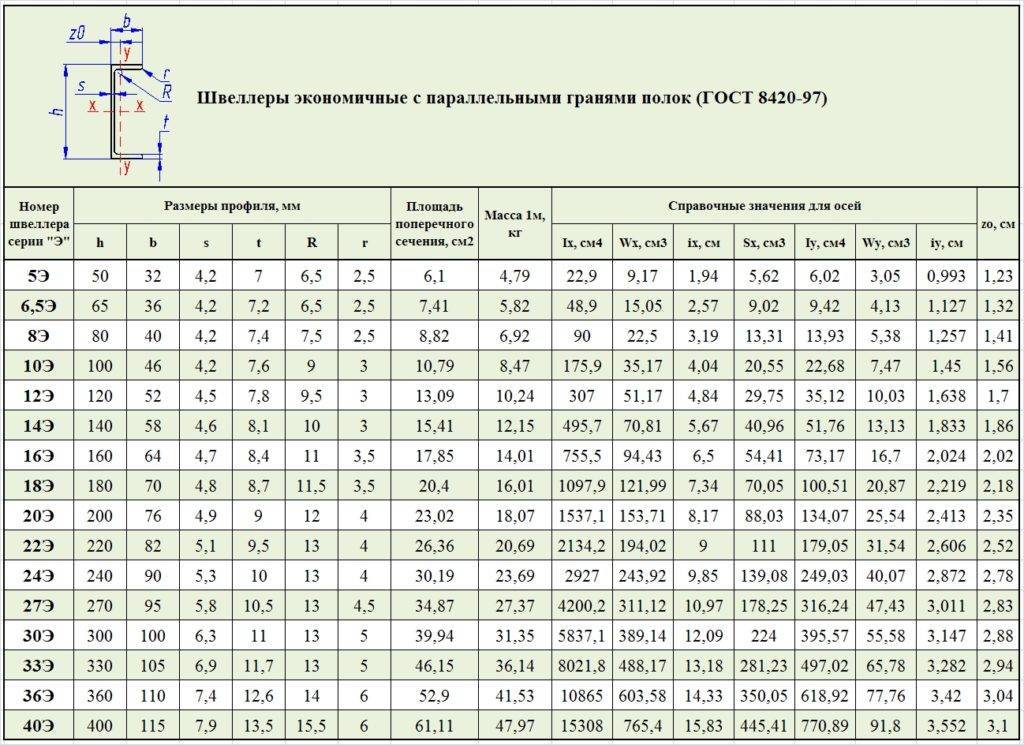

• Экономичный – по своим размерам и форме занимает промежуточное положение между профилем с наклонными полками и лёгкой серии. Маркируется буквой «Э».

Типы материалов

Государственные стандарты допускают применение следующего сортамента металлов и сплавов:

• Сталь углеродистая обыкновенного качества ГОСТ 380-2005.
• Сталь строительная ГОСТ 27772-88.
• Сталь прокатная повышенной прочности ГОСТ 619281-89.
• Сталь низколегированная для мостостроения ГОСТ 6713-89.
• Сплавы алюминиевые ГОСТ 4884-76 и ГОСТ 4784-76.

Характеристики

Как уже было сказано ранее, швеллеры отличаются между собой размерами и параметрами прочностных свойств профиля. Среди них стоит отметить следующие наиболее важные характеристики швеллера:

• Высота профиля.
• Ширина полки.
• Толщина стенки.
• Радиус внутреннего закругления.
• Момент инерции и момент сопротивления – величины, характеризующие способность швеллера сопротивляться деформации и разрушению соответственно.

Чем выше значение каждого из этих параметров, тем более высокой прочностью обладает изделие.

Некоторые особенности выбора

Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

• вес погонного метра;
• площадь поперечного сечения;
• осевой момент инерции;
• осевой момент сопротивления;
• радиусы инерции.

Три последние параметра рассчитываются относительно центральной оси сечения швеллера.

Профили 8 и 14 мм.

Для создания различных конструкций, где требуется высокая прочность, но относительно малый вес применяется другая разновидность профиля – швеллер 14. Его главное преимущество в том, что благодаря своей форме и толщине металла он способен выдерживать большие нагрузки, а значит, не требует использования дополнительных усиливающих элементов. Высокая прочность профиля отлично дополняет его небольшой вес.

Швеллер 14 используют не только в строительстве, но и при создании разнообразных инженерных сооружений, а также в вагоностроении. Во время возведения жилых или административных зданий такой профиль применяется для усиления жесткости и выполнения надежных перекрытий между этажами.

Швеллер 8 выпускается с прямыми полками и с наклонными внутренними гранями. Технология изготовления подобных профилей предполагает использование прокатного стана или профилегибочного оборудования. Соответственно в первом случае изделие регламентируется ГОСТ 8240, однако есть и другие стандарты, например, распространяющие свое действие на специальные изделия, такие, как швеллер 8 для нужд автомобильной промышленности.

В качестве сырья для производства этих профилей может использоваться холоднокатаная или горячекатаная сталь, а также углеродистая, конструкционная или низколегированная. При строительстве швеллер 8 востребован для создания большепролетных ферм, перекрытий и других аналогичных конструкций.

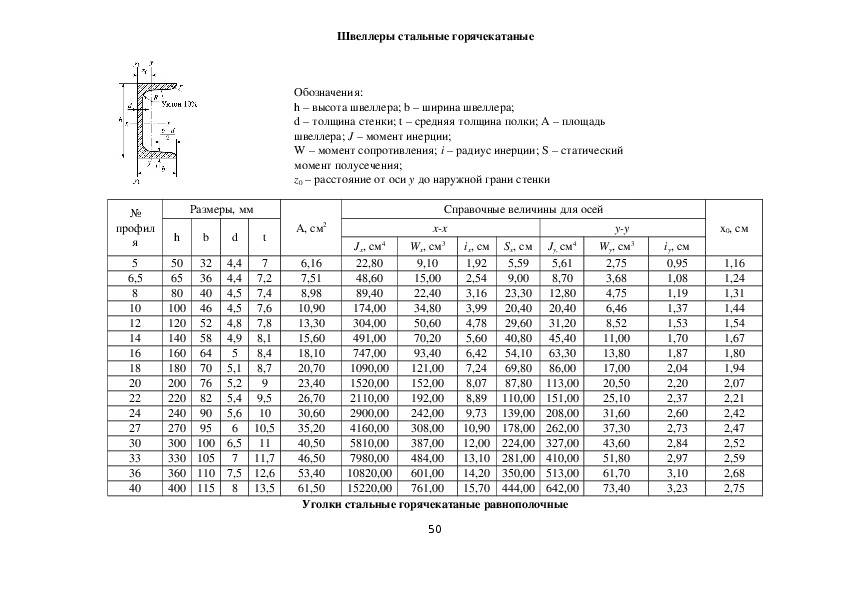

«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа

Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.

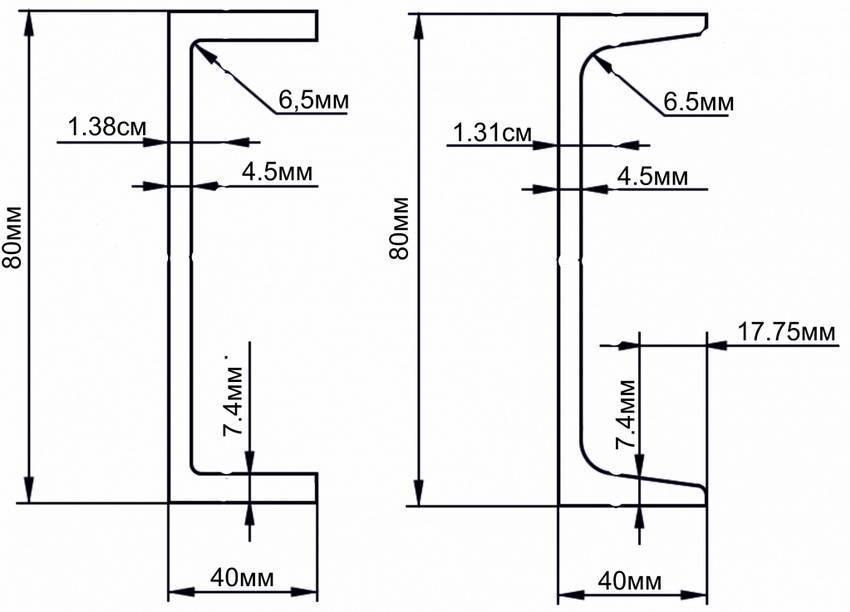

Чертеж стандартного металлического швеллера 80 мм с размерами

В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.

Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:

• с уклоном граней внутри;
• с гранями полок, расположенными параллельно;
• экономичные модели с параллельными гранями;
• легкие изделия с гранями полок, расположенными параллельно.

Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.

Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала

Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240‒97

В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.

Швеллер 10П имеет следующие характеристики:

• вес погонного метра равен 8,59 кг;
• в 1 тонне помещается 116,4 м швеллера;
• высота профиля соответствует его главному размеру и равна 100 мм;
• ширина швеллера – 46 мм;
• стенки профиля имеют толщину 4,5 мм;
• толщина полок швеллера достигает 7 мм.

В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили

Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.

Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:

• вес погонного метра равен 10,40 кг;
• в 1 тонне помещается 96,15 м швеллера;
• высота изделия – 120 мм;
• ширина швеллера – 52 мм;
• стенки профиля имеют толщину 4,8 мм;
• толщина полок швеллера не должна превышать 7,8 мм.

Момент сопротивления швеллер таблица

29.08.2018

|In Швеллер

|By SEO

Нержавеющая сталь

• Круг, квадрат, шестигранник
• Полоса, уголок
• Трубы нержавейка
• Лист нержавеющий
• Нержавеющие метизы
• Комплектующие для лестничных ограждений
• Детали трубопровода

Цветные металлы

• Алюминий, дюраль
• Медь, бронза, латунь
• Олово
• Свинец
• Цинк

Также швеллер довольно часто применяется для усилений конструкций. Швеллер — это наверно самый популярный металлопрокат, применяемый в строительстве. Пример: балки перекрытия, которые выпущены за пределы наружной стены для опирания балконной плиты. Ведь бывает так, что самое большое его сечение не может выдержать приходящуюся на него нагрузку . Расчет швеллера на прогиб и изгиб (подбор номера швеллера по прогибу и прочности) в калькуляторе производится для следующих расчетных схем: Тип 1 — однопролетная шарнирно-опертая балка с равномерно распределенной нагрузкой. Также хотелось бы рассказать об особенности данного калькулятора. Расчет швеллера на прогиб и изгиб. Поэтому, если Вы хотите применять в строительстве своего сооружения швеллер, необходимо его сначала рассчитать на прогиб и изгиб.

Тип 6 — консольная балка с одной сосредоточенной силой. Она заключается в том, что Вы в режиме онлайн можете одновременно подбирать швеллеры по размеру и по ГОСТам. Пример: балка междуэтажного перекрытия. Тип 3 — шарнирно-опертая балка на двух опорах с консолью с равномерно распределенной нагрузкой. Тип 5 — однопролетная шарнирно-опертая балка с двумя сосредоточенными силами. Посудите сами, он может использоваться в качестве балок перекрытия, косоуров лестниц, перемычек и многих других строительных конструкциях.

Момент сопротивления швеллер таблица

Пример: козырек, выполненный путем жесткой приварки двух швеллеров к стене с одной стороны и заполнением пространства между ними железобетоном. Пример: перемычка, на которую опираются уже две балки перекрытия.

Швеллер: как выбрать подходящий профиль

Швеллер – популярный материал, применяемый для создания различных металлических конструкций и сооружения каркасов. Условие правильного выбора профилей– это подбор по размеру, весу и определение нужного количества. Госстандартом разработаны требования, которым должны соответствовать характеристики швеллера. Размеры, вес, плотность и их соотношение – все это включают соответствующие таблицы определенного ГОСТа. Описания наиболее ходовых размеров приведены в статье.

Сортамент швеллеров: (прочитать подробнее)

Швеллеры повсеместно используются в строительстве, промышленности, машиностроении и тому подобных сферах.

Перфорированные профили

Перфорированные швеллеры

Для решения сложных задач и создания непростых конструкций могут использоваться специальные металлоконструкции, например, швеллер 18, однако есть ряд приложений, где они будут не самым лучшим решением. Речь идет про прокладку инженерных коммуникаций, которые обычно не могут похвастать колоссальным весом. В таких случаях наоборот, требуется обеспечить достаточно высокую прочность, совмещенную с незаметностью. Например, тот же швеллер 24, который может выдержать очень большие веса, слишком громоздкий, да и собственный его вес, мягко говоря, велик.

Монтаж инженерных коммуникаций производится с использованием перфорированных профилей. Такие изделия изготавливаются из стали, однако их прочность не слишком высока из-за наличия перфорации.

Невысокая прочность объясняется еще и тем, что изначально подобные профили разрабатываются именно для монтажа различных коммуникаций или проведения отделочных работ. Очевидно, что швеллер 18, создаваемый для монтажа различных сооружений или усиления уже каких-либо элементов конструкций, уже на стадии проектирования существенно отличается от тех изделий, которые должны будут выдерживать лишь сравнительно небольшие веса.

Нужно сказать, что в общем случае можно выделить следующие виды перфорированных профилей: оцинкованные и окрашенные. Швеллер 6 оцинкованный чаще всего используется в помещениях или там, где практически исключен контакт с каплями воды, абразивными составами или повышенная влажность. Это обусловлено тем, что данный вид покрытия не предназначен для работы в таких условиях, а значит, есть риск появления повреждений и металл начнет разрушаться.

Второй вариант защиты перфошвеллера – это использование порошковых красок. В одной из наших статей мы уже рассматривали данный вопрос, поэтому подробно на нем мы останавливаться не будем. Стоит лишь отметить, что такая защита может использоваться в условиях повышенной влажности и достойно перенесет контакт с каплями или паром.

Размеры перфорированного профиля определяются поставленной перед архитекторами или конструкторами задачей. Обычно используются те решения, которые уже разработаны и успешно применяются на практике. Это еще одна причина, по которой швеллер 16 перфорированный выпускать никто не спешит, ведь использовать то его практически негде. Конечно в роли лотка для прокладки коммуникаций такое изделие подойдет, однако данная ниша уже занята кабельными каналами и специальными лотками. Наиболее популярные варианты – это профиль от 32х20 до 80х40, имеющий 1 или 3 перфорированные стороны.

Выше мы рассмотрели практически весь сортамент профилей, поэтому теперь у вас не должно возникнуть вопроса «Где используется швеллер 18?». Конечно, мы перечислили не все возможные применения, поскольку многие из них являются узкоспециализированными. Тот же швеллер 40 отличается максимальными показателями жесткости и основной сферой его применения является судостроение и создание морских платформ. Стоит сказать, что все размеры профилей могут быть рассмотрены и с точки зрения разбиения по типам. В таком случае производится разбиение на специальные, наклонные, экономичные и легкие, а также изделия, имеющие параллельные грани полок, например, швеллер 22 П.

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

• Швеллеры стальные горячекатаные;
• Швеллеры стальные специальные;
• Швеллеры стальные гнутые равнополочные;
• Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

• Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
• Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
• Специальный для вагоностроения сортамент ГОСТ 5267.1-90.

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

Швеллер стальной горячекатаный изготавливается согласно ГОСТ 535-88 в двух видах:

• Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
• Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

Швеллер с уклоном граней

Швеллер с параллельными гранями

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

• Высокой точности — «А»;
• Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Стальной гнутый швеллер подразделяется на:

• Гнутый равнополочный швеллер;
• Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

• Высокой точности — «А»;
• Повышенной точности — «Б»;
• Обычной точности — «В».

Гнутый равнополочный швеллер

Гнутый неравнополочный швеллер

Формы гнутого швеллера:

• «У» — швеллер с уклоном внутренних граней полок;
• «П» — швеллер с параллельными гранями полок;
• «Л» — швеллер легкой серии с параллельными гранями полок;
• «С» — швеллер специальный.

Использование швеллера

Благодаря форме швеллера при его производстве сильно снижается расход металла, а у изделия имеется повышенное сопротивление на растяжение. Поэтому данный металлопрокат применяется в основном в строительстве и при сборке различных конструкций в качестве усилителя каркаса. В частности, при помощи швеллеров армируют стеновые и межэтажные перекрытия. Благодаря значительной прочности этот металлопрокат очень хорошо усиливает любые конструкции, придавая им дополнительную жесткость и даже сейсмоустойчивость.

В строительстве практически любых объектов находят применение разные виды металлических швеллеров. Нередко они выполняют роль арматуры для усиления бетонных конструкций. Также этот металлопрокат применяется в вагоно- и автомобилестроении. Из швеллеров собирают рамы, каркасы, несущие конструкции. Поэтому, чтобы заказать швеллер, нужно точно знать его параметры.
