Сортамент равнополочных уголков по ГОСТ

Related Posts via Categories

• Полный сортамент уголков – описание всех видов, типоразмеров и ГОСТов на них
• Уголок неравнополочный – особенности производства и применения!
• Уголок крепежный – надежное крепление для бруса!
• Уголок 40х40 – все об особенностях и применении универсального металлопроката
• Основные характеристики и вес уголка 50х50х5 и других толщин, стального и Al
• Вес уголка 100х100х8 и других толщин, а также прочие характеристики
• Уголок 70х70 – способы производства, сортамент и основные характеристики
• С какой толщиной полок выпускают уголок 75х75?
• Вес уголка – как не допустить ошибку при расчете
• Перфорированный уголок — простой, но очень функциональный

Расчет металлоконструкций

Расчеты при проектировании сооружений с несущими элементами должны быть предельно точными. Для строительства, производства изделий, монтажных работ необходимо подобрать металлоизделия с оптимальными геометрическими параметрами и техническими характеристиками.

Поскольку на металлоизделия в составе конструкции воздействуют определенные нагрузки на изгиб и кручение не рекомендуется применение стальных профилей с меньшей толщиной, чем указано в проектно-технической документации. К основным нагрузкам добавляются дополнительные — ветровая, снеговая, сезонные перепады температур. Для учета всех воздействующих используют калькулятор металлопроката.

Приобретая стальной прокат следует учитывать, что небольшие партии продукции реализуются исходя из стоимости одного погонного метра. При оптовых закупках цена указывается за тонну. Чтобы определить сколько метров в 1 тонне нужна таблица веса металлоизделий.

Таблица 1. Уголок горячекатаный равнополочный. Вес 1 метра и количество метров в тонне

Размер уголка	Вес 1 м, кг	Количество метров в тонне	Размер уголка	Вес 1 м, кг	Количество метров в тонне
20х20х3	0,89	1123,60	90х90х9	12,20	81,97
20х20х4	1,15	869,57	100х100х6,5	10,06	99,40
25х25х3	1,12	892,86	100х100х7	10,79	92,68
25х25х4	1,46	864,93	100х00х8	12,25	81,63
28х28х3	1,27	787,40	100х00х10	15,10	66,23
30х30х3	1,36	735,29	100х100х12	17,90	55,87
30х30х4	1,78	561,80	100х100х14	20,63	48,47
32х32х3	1,46	684,93	100х100х16	23,30	42,92
32х32х4	1,91	523,56	110х110х7	11,89	84,10
35х35х3	1,60	625,00	110х110х8	13,50	74,07
35х35х4	2,10	476,19	125х125х8	15,46	64,68
35х35х5	2,58	387,60	125х125х9	17,30	57,80
40х40х3	1,85	540,54	125х125х10	19,10	52,36
40х40х4	2,42	413,22	125х125х12	22,68	44,13
40х40х5	2,98	335,57	125х125х14	26,20	38,17
45х45х3	2,08	480,80	125х125х16	29,65	33,73
45х45х4	2,73	366,30	140х140х9	19,41	51,52
45х45х5	3,37	296,74	140х140х10	21,45	46,62
50х50х3	2,32	431,03	140х140х12	25,50	39,22
50х50х4	3,05	327,87	160х160х10	24,67	40,54
50х50х5	3,77	265,25	160х160х11	27,02	37,01
50х50х6	4,47	223,71	160х160х12	29,35	34,07
56х56х4	3,44	290,70	160х160х14	34,20	29,24

56х56х5	4,25	235,29	160х160х16	38,52	25,96
63х63х4	3,90	256,41	160х160х18	43,01	23,25
63х63х5	4,81	207,90	160х160х20	47,41	21,09
63х63х6	5,72	174,83	180х180х11	30,47	32,82
70х70х4	4,87	205,34	180х180х12	33,12	30,19
70х70х5	5,38	185,87	200х200х12	36,97	27,05
70х70х6	6,39	156,49	200х200х13	39,92	25,05
70х70х7	7,39	135,32	200х200х14	42,80	23,36
70х70х8	8,37	119,47	200х200х16	48,65	20,55
75х75х5	5,80	172,41	200х200х20	60,08	16,64
75х5х6	6,89	145,14	200х200х25	74,02	13,51
75х75х7	7,96	125,63	200х200х30	87,56	11,42
75х75х8	9,02	110,86	220х220х14	47,40	21,10
75х75х9	10,07	99,30	220х220х16	53,83	18,58
80х80х5,5	6,78	147,49	250х250х16	61,55	16,25
80х80х6	7,36	135,87	250х250х18	68,86	14,52
80х80х7	8,51	117,51	250х250х20	76,11	13,14
80х80х8	9,65	103,63	250х50х22	83,31	12,00
90х90х6	8,33	120,05	250х250х25	93,97	10,64
90х90х7	9,64	103,73	250х250х28	104,50	9,57
90х90х8	10,93	91,49	250х250х30	111,44	8,97

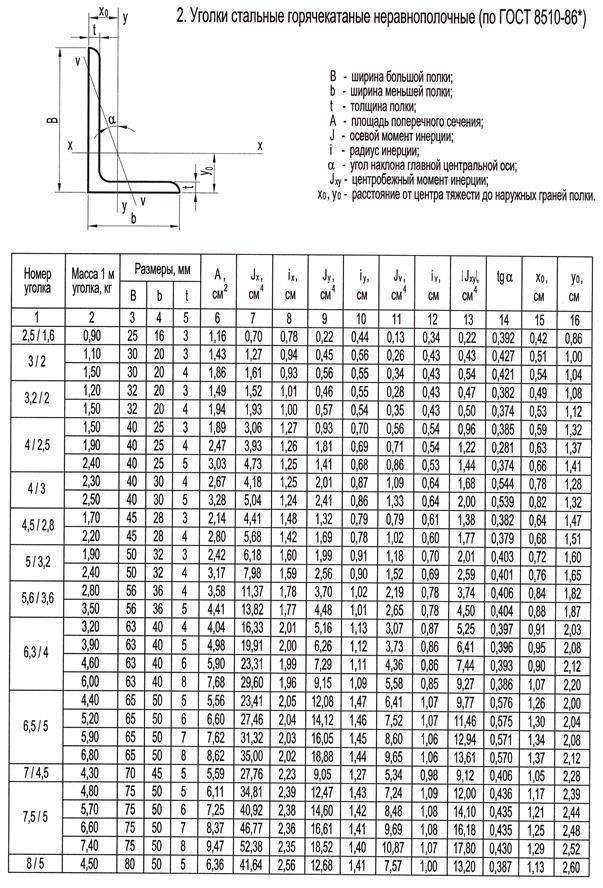

Таблица 2. Вес 1 метра уголка неравнополочного и количество метров в тонне

Размер уголка	Вес 1 м, кг	Количество метров в тонне	Размер уголка	Вес 1 м, кг	Количество метров в тонне
25х16х3	0,91	1 098,90	80х60х6	6,39	156,49
30х20х3	1,12	892,86	80х60х7	7,39	135,32

30х20х4	1,46	684,93	80х60х8	8,37	119,47
32х20х3	1,17	854,70	90х56х5,5	6,17	162,07
32х20х4	1,52	657,89	90х56х6	6,70	149,25
40х25х3	1,48	675,68	90х56х8	8,77	114,03
40х25х4	1,94	515,46	100х63х6	7,53	132,80
40х25х5	2,37	421,94	100х63х7	8,70	114,94
40х30х4	2,26	442,48	100х63х8	9,87	101,32
40х30х5	2,46	406,50	100х63х10	12,14	82,37
45х28х3	1,68	595,24	100х65х7	8,81	113,51
45х28х4	2,20	454,55	100х65х8	9,99	100,10
50х32х3	1,90	526,33	100х65х10	12,30	81,30
50х32х4	2,40	416,67	110х70х6,5	8,98	111,36
56х36х4	2,81	355,87	110х70х8	10,93	91,49
56х36х5	3,46	289,03	125х80х7	11,04	90,58
63х40х4	3,17	315,46	125х80х8	12,53	79,81
63х40х5	3,91	255,75	125х80х10	15,47	64,64
63х40х6	4,63	215,98	125х80х12	18,34	54,53
63х40х8	6,03	165,84	140х90х8	14,13	70,77
65х50х5	4,36	229,36	140х90х10	17,46	57,27
65х50х6	5,18	193,05	160х100х9	17,96	55,68
65х50х7	5,98	167,22	160х100х10	19,85	50,38
65х50х8	6,77	147,71	160х100х12	23,58	42,41
70х45х5	4,39	227,79	160х100х14	27,26	36,68
75х50х5	4,79	208,77	180х110х11	22,20	45,05
75х50х6	5,69	175,75	180х110х12	26,40	37,88
75х50х7	6,57	152,21	200х125х11	27,37	36,54
75х50х8	7,43	134,59	200х125х12	29,74	33,62

80х50х5	4,49	222,72	200х125х14	34,43	29,04
80х50х6	5,92	168,92	200х125х16	39,07	25,60

Размеры уголков

Вопрос размеров был затронут ранее при рассмотрении основных показателей, которые характеризуют уголок стальной. При этом также следует отметить нижеприведенные моменты:

1. Указывается вес изделия. Металлический уголки применяются при изготовлении ответственных изделий. Именно поэтому при расчетах учитывается также вес самого материала.
2. Основные размеры равнополочного уголка указываются также для разработки проектной документации и подбора наиболее подходящего изделия.
3. Уголки стальные равнополочные также характеризуются площадью сечения профиля, шириной полки, радиусом закругления, толщиной стенок. Все эти показатели выдерживаются в качестве стандартов и не указываются производителями, при необходимости их можно найти в справочной документации.

Равнобокий уголок может иметь самые различные размеры. Широкой сортамент позволяет подобрать наиболее подходящий материал для применения в конкретном случае.

Стальной горячекатаный уголок, применение и назначение

Подразделение на два вида

• неравно-полочные металлические уголки, с различной шириной сторон в сечении и выпускающиеся с более ограниченным разнообразием сортамента;
• равнополочные изделия, у которых ширина сторон по всему периметру сечения одинакова.

Ширина полки, которая служит в наименовании размером, варьируется от 20 до 200 мм, а толщина металла составляет промежуток от 2 до 16 мм.

Деление по способу производства

Равнополочные уголки могут быть получены разными путями:

• горячекатаный метод;
• способ холодного гнутья.

Метод горячего катания заключается в протаскивании заготовки сквозь конфигурацию вращающихся валов, при этом происходит установка формы и заданных размерных параметров. Затем заготовка пропускается через стан проката и получается горячекатаный стальной уголок. Есть допуски, которые регулируются ГОСТ и требуют, чтобы скручивание уголка было не больше 0,4% от его длины, а увеличение или уменьшение длины составляло не более 0,75%.

Такой способ позволяет получить у наружного изгиба уголка полные 90º, без закругления, что очень важно для установки в конструкцию. С внутренней стороны радиус делается сознательно для увеличения прочности проката, так называемым, дополнительным ребром жесткости. Гнутый уголок получают при помощи изгибания холодной пластины на специальных станках

Используются для гнутья соответствующие заготовки, количество разновидностей такого гнутья уменьшено по указаниям ГОСТ, использование этого вида ограничено декоративными функциями или отделкой. У такого уголка жесткость намного меньше и для несущих конструкций он не применяется. Холоднокатаный уголок выпускают из рядовых сталей, изготавливают фиксированной длины 6, 10,12 м

Гнутый уголок получают при помощи изгибания холодной пластины на специальных станках. Используются для гнутья соответствующие заготовки, количество разновидностей такого гнутья уменьшено по указаниям ГОСТ, использование этого вида ограничено декоративными функциями или отделкой. У такого уголка жесткость намного меньше и для несущих конструкций он не применяется. Холоднокатаный уголок выпускают из рядовых сталей, изготавливают фиксированной длины 6, 10,12 м.

По классу точности

• А – изделия высокой точности с предельными требованиями по выдержке размеров;
• В – изделия со средней или обыкновенной точностью и другой степенью градации допусков, описанных в ГОСТ.

По категории уголки делят

• ГОСТ 8509–1993 содержит сведения о равнополочном горячекатаном уголке;
• ГОСТ 8510–1986 описывает категории неравно-полочного горячекатаного уголка;
• ГОСТ 19771–1993 определяет положения о равнополочном гнутом профиле;
• ГОСТ 19772–1993 содержит информацию о неравно-полочном гнутом угловом прокате.

Области применения уголка

Стальной угловой прокат

• в автомобилестроении, вагоностроении, при производстве крупной техники;
• при создании опорного каркаса в производстве мебели;
• для выравнивания оконных и дверных рам, обвязки секций забора из сетки и арматуры;
• в качестве опор при устройстве электротехнических и инженерных коммуникаций;
• в качестве несущего каркаса при возведении монолитных железобетонных конструкций.

Характеристика равнобоких уголков

В качестве сырья для производства используют сталь с точностью повышенного уровня, легированный металл либо стойкие, жаропрочные соединения.

Преимуществом является доступная цена, а также универсальность качества и широкая сфера применения. Более того, такие изделия устойчивы к коррозийным процессам, не деформируются, не подвергаются воздействию температуры и хорошо свариваются.

• Сварка металлических конструкций
• Особенности холоднокатаного листа — технология производства, особенности, размеры, свойства и маркировка
• Технические особенности горячекатаного листа — классификация, способ изготовления, варианты применения и особенности обработки

Отличным вариантом равнобокие уголки являются для лестницы.

Уголок может быть произведен из цветных металлов, к примеру, это алюминиевые или магниевые изделия. Причем уголки из цветного металла будут прессованными либо гнутыми.

Предисловие

1 РАЗРАБОТАН Украинским научно-исследовательским институтом металловВНЕСЕН Еосстандартом Украины

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации(протокол № 3 от 17 февраля 1993 г.)

За принятие проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20.02.96 № 85 межгосударственный стандарт ТОСТ 8509—93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4 ВЗАМЕН ТОСТ 8509—86

5 ПЕРЕИЗДАНИЕ

1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.

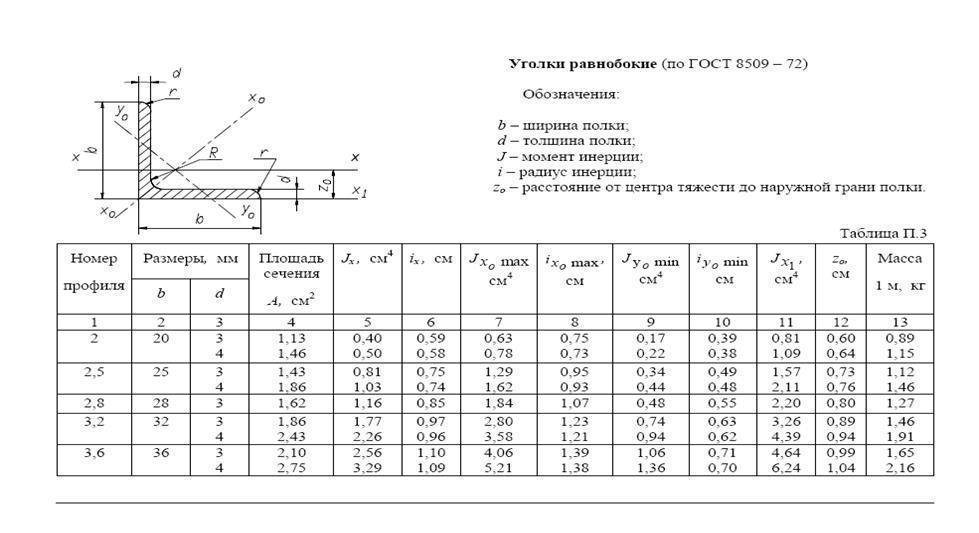

2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 муголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт —приложениям А и Б.

Рисунок 1

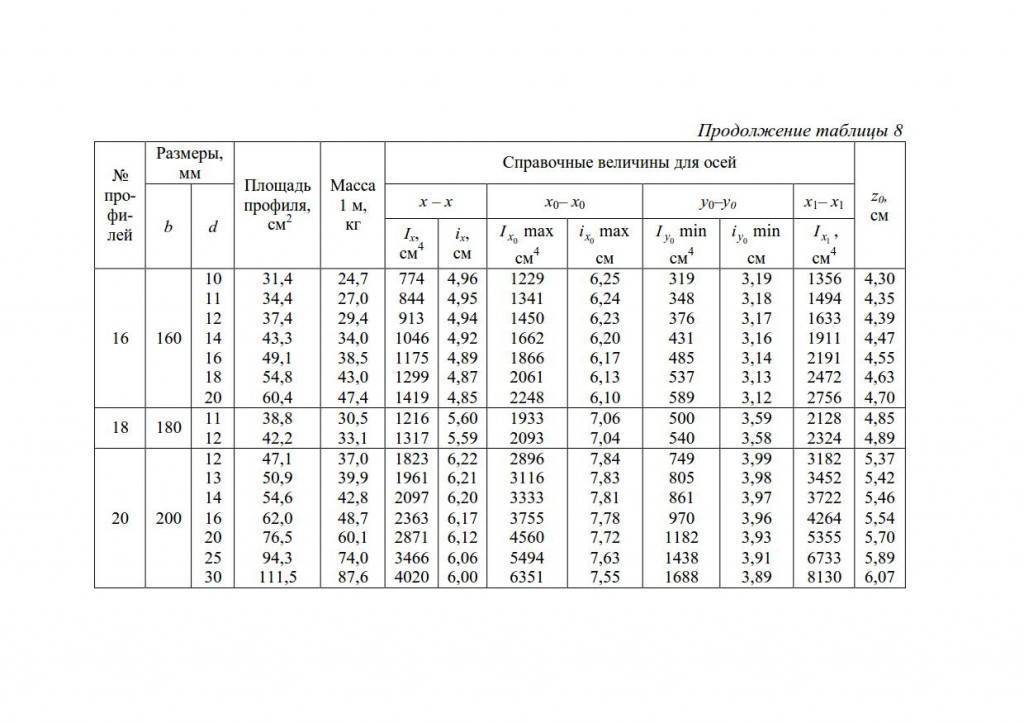

Таблица 1

Окончание таблицы 1

Примечания

1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали — 7,85 г/см3.
2. Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.

Условные обозначения к рисунку 1 и таблице 1:

b — ширина полки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полок;

F — площадь поперечного сечения;

I — момент инерции;

x — расстояние от центра тяжести до наружной грани полки;

I_xy — центробежный момент инерции;

i — радиус инерции.

3 По точности прокатки уголки изготавливают:

• А — высокой точности;
• В — обычной точности.

4 Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.

Таблица 2

5 По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.

6 По согласованию с потребителем отклонения по толщине полки допускается заменятьпредельными отклонениями по массе в соответствии с таблицей 3.

Таблица 3

7 Отклонение от прямого угла при вершине не должно превышать 357

По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:

• 1.0 мм — для уголков с шириной полки до 50 мм включительно;
• 2.0 мм — для уголков с шириной полки свыше 50 до 100 мм включительно;
• 3.0 мм — для уголков с шириной полки свыше 100 до 200 мм.

8 Притупление внешних углов (в том числе и угла при вершине) не контролируется.

По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:

• 0,3 толщины полки — для уголков толщиной до 10 мм включительно;
• 3.0 мм — для уголков толщиной свыше 10 до 16 мм включительно;
• 5.0 мм — для уголков толщиной свыше 16 мм.

9 Уголки изготовляют длиной от 4 до 12 м:

• мерной длины;
• мерной длины с немерной в количестве не более 5 % массы партии;
• кратной мерной длины,
• кратной мерной длины с немерной в количестве не более 5 % массы партии; немерной длины;
• ограниченной длины в пределах немерной.

9.1 По согласованию изготовителя с потребителем уголки изготовляют мерной и кратноймерной длины с немерными длинами более 5 % массы партии.

9.2 Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.

10 Предельные отклонения по длине уголков мерной длины или кратной мерной не должныпревышать:

• + 30 мм — при длине до 4 м включительно;
• + 50 мм — при длине свыше 4 до 6м включительно;
• + 70 мм — при длине свыше 6 м.

По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать + 40 мм, более 7 м — + 5 мм на каждый следующий метр.

11 Кривизна уголков не должна превышать 0,4 % длины.

По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2 % длины. Для уголков от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.

12 Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии неменее 500 мм от торца штанги.

Виды равнополочных уголков

Равнополочные варианты исполнения на сегодняшний день получили весьма широкое распространение. Выпускаются они в различных вариантах исполнения. Рассматривая виды металлических уголков отметим, что геометрические размеры и классификация изделий регулируется двумя основными нормативными документами:

1. Уголок горячекатаный равнополочный получается при применении технологии, которая предусматривает оказание воздействия высокой температуры. В качестве нормативной документации применяется ГОСТ 8509-93. За счет применения особой технологии производства получаемое изделие обладает весьма высокими эксплуатационными качествами. Однако, производственный процесс связан с достаточно большим количеством технологических сложностей.

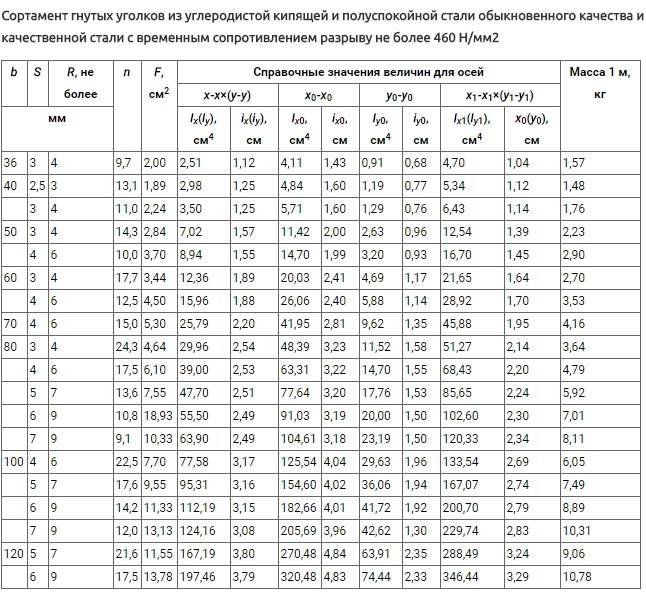

2. Уголок стальной гнутый также получил широкое применение. Для стандартизации основных параметров в этом случае применяется ГОСТ 19771-93. За счет применения технологии холодной гибки существенно ускоряется производственный процесс.

Отличительной особенностью равнополочных уголков назовем то, что полки у них имеют одинаковые геометрические размеры. Горячекатаные изделия производятся путем пропуска раскаленной заготовки через валики. При воздействии давления на размягченный сплав формируется геометрическая форма и определенные размеры. При холодной гибке применяется специальное оборудование, которое способно оказывать существенно механическое воздействие. Стоит учитывать, что в данном случае в качестве заготовки может использоваться исключительно листовой прокат с относительно небольшой толщиной поперечного сечения.

Уголок горячекатаный

Уголок стальной гнутый

Горячекатаные изделия характеризуются следующими достоинствами:

1. высокая прочность;
2. более сложный профиль.

Гнутые обладают более точными геометрическими размерами, что также определило их распространение. Кроме этого, применение листового металла в качестве сырья позволило существенно снизить вес изделия и расширить сортамент. Классификация проводится также по типу применяемого материала при изготовлении. От этого показателя зависят следующие моменты:

1. Устойчивость материала к воздействию окружающей среды, к примеру, повышенной влажности.
2. Прочность структуры и твердость поверхности.
3. Плотность, которая определяет соотношение веса и геометрических размеров.
4. Степень обрабатываемости.

При изготовлении равнополочного уголка могут применять следующие металлы:

1. Стали повышенной прочности. Они обладают весьма большой прочностью, могут выдерживать существенное механическое воздействие. Стоит учитывать, что для достижения некоторых показателей проводится термическая обработка уже после получения требуемой формы и размеров.
2. Легированные металлы с различной концентрацией примесей. За счет включения в состав различных веществ можно существенно изменить эксплуатационные качества изделия. К примеру, повышение концентрации хрома повышает коррозионную стойкость поверхности. При легировании металла учитывается, что получаемые равнополочные материалы должны обладать высокой прочностью.
3. Сплавы, которые характеризуются высокой жаропрочностью, жаростойкостью или коррозионной устойчивостью. Некоторые равнополочные варианты исполнения строительных материалов могут применяться в особых эксплуатационных условиях. Для достижения требуемых качеств при их изготовлении могут применять высоколегированные сплавы.

Стальные уголки

Наиболее распространенным металлом, который применяется при производстве равнополочных уголков, является углеродистая сталь. Это связано с ее высокой прочностью и относительно низкой стоимостью, простотой получения.

Применение стального уголка

Металлы сегодня встречаются практически на каждом шагу. При сочетании легкости и высокой прочности материал стал практически незаменим, применяется при строительстве различных сооружений и механизмов. Стальные уголки могут изготавливаться при применении различных металлов. За счет особой геометрии они могут воспринимать большую нагрузку, чем, к примеру, листовой материал. Прокат угловой или уголок стальной гнутый применяют:

1. При строительстве несущих конструкций. Для того чтобы сооружение могло воспринимать большую нагрузку в качестве основного материала может применяться рассматриваемое изделие. Примером можно назвать возведение складских помещений, когда в качестве обшивки применяется легкий листовой металл, который покрывает устойчивый каркас. За счет этого существенно снижаются расходы и повышается прочность сооружения.
2. В машиностроении и станкостроении. Особая форма определяет высокую жесткость и способность гашения вибрационной нагрузки. Именно поэтому рассматриваемый материал применяется для создания усиливающего каркаса, несущей рамы и других элементов.

Применение равнополочных уголков

Широкая область применения определила то, что в продаже можно встретить уголок с различной формой профиля и размерами.

Классификация металлических уголков

В обозначении размеров уголков первые две пары цифр указывают на ширину полок, а третья – на их толщину. Отличие горячекатаных изделий от гнутых можно заметить по форме внешнего угла. У гнутых он скругленный. У катаных, наоборот, обозначены резко очерченные грани, образующие 90 градусов. По характеру изготовления стальные уголки делятся на стандартные и высокоточные. Существует и другая градация по следующим техническим характеристикам.

По длине

Различают угловой профиль мерной, немерной или кратной мерной длины, а также ограниченной длины в пределах немерной. Уголки металлические длинные мерные достигают 6, 7, 9, 10, 11, 12 м, но и это не предел. Длина немерного стального проката может быть любая, в основном это 4-12 м. Длина мерного и кратного мерному уголка может отклоняться от фиксированных значений на величину погрешности, установленную нормативами.

Параметры отклонения по длине равнополочных уголков в соответствии с ДСТУ 2251/ГОСТ 8509

Длина уголка, м	Граничные отклонения по длине, мм
До 4 включительно	+30
4-6 включительно	+50
Свыше 6	+70

Табличные значения – не догма и могут корректироваться с большей точностью по желанию заказчика. Кривизна уголка не должна быть более 0,4% от его длины.

По типу

Уголковые профили изготавливаются толщиной от 3 до 20 мм и шириной до 200 мм. Особенность, характеризующая уголок металлический – виды его изготовления всегда должны обеспечивать получение Г-подобного поперечного сечения. Различают угловой прокат по таким признакам:

• метод изготовления – гнутые, горяче- и холоднокатаные;
• точность прокатки – А (высокая), В (обычная);
• форма – неравнополочные и равнополочные;
• радиус – наружного и внутреннего закругления, а также кривизны (для гнутого углового профиля).

Еще уголки стальные различаются по марке стали, из которой изготовлены.

Уголок стальной равнополочный

Если обе стороны изделия имеют идентичные параметры (ширину полки), то это уголок равнополочный. Он универсален, широко используется в строительной отрасли и машиностроении. Характеризуется повышенной прочностью в продольном сечении и небольшим весом. Размер полки может варьироваться в пределах 20-250 мм, в то время как толщина не превышает 35 мм. Сортамент равнополочных уголков оговаривается соответствующими национальными и международными стандартами (EN 10056, ДСТУ EN 10056, ДСТУ 2251, ГОСТ 8509).

Уголок стальной равнополочный хорошо поддается обработке – легко сваривается, гнется, сверлится, устанавливается различными способами. Может крепиться болтовым соединением.

Неравнополочные уголки

У боковых полок такого изделия геометрические параметры разные. При толщине от 2 до 15 мм ширина у большей полки может составлять от 25 до 200 мм, у меньшей — 16-150 мм. Поэтому такой угловой профиль актуален при выполнении специфических работ, где приветствуется асимметрия. Основной учитываемый в процессе изготовления параметр – толщина стенок. С его увеличением возрастает расход металла на прокат и вес изделия. В свою очередь, чем больше становится толщина и ширина полок, тем соразмерно возрастает и граничная допустимая нагрузка на стальной уголок.

Самые популярные размеры металлического уголка

Наиболее востребованной продукцией этого типа являются изделия гнутые из черного металла марки «В». Этот вариант стоит дешевле уголка из нержавеющей стали класса «А». При этом такие уголки меют достаточный запас прочности для того, чтобы из них можно было собирать долговечные и надежные конструкции.

Какие же наиболее востребованные размеры металлического уголка? 40 х 40 мм, 50 х 50, 70 х 70 и 100 х 100 мм — такая ширина полок является самой популярной. Первый вариант изделий, к примеру, может использоваться для изготовления навесов, беседок, лавочек, уличных столов и т. д. Для не слишком ответственных конструкций такой уголок имеет достаточный запас прочности.

Изделия 50 х 50 мм могут применяться при сборке заборов, ворот, решеток, небольших детских качелей и т. д. Используют этот материал и в машиностроении, а также при сборке ж/д вагонов. Размеры металлического уголка 50х50х5 мм или 50х50х6 мм позволяют собирать разного рода каркасы, испытывающие небольшие нагрузки. В других случаях может использоваться менее прочный вариант 50 х 50 х 3 или 50 х 50 х 4 мм. Такой уголок весит больше, а поэтому и стоит дешевле.

9 Сортаменты типоразмеров всех прессованных уголковых профилей

Как отмечалось ранее, номера профилей, их размеры и площадь сечения, а также массу 1 погонного метра и диаметр описанной вокруг поперечного сечения окружности следует смотреть в зависимости от вида изделия в соответствующем ГОСТе сортамента (13737, 13738, 13617, 13618 или Р 50077). В приложениях этих стандартов указано соответствие номеров уголковых профилей ранее использовавшимся обозначениям. Всю остальную информацию обо всей этой продукции следует смотреть в стандартах 8617, 19657 и Р 56855.

Прямоугольные равнополочные профили уголкового сечения ГОСТ 13737 производятся в соответствии с Рис. 5, условные обозначения на котором и в таблицах этого стандарта следующие:

• H – ширина полок, мм;
• S – обозначение толщины одной из полок, мм;
• S₁ – обозначение толщины второй полки, мм;
• R – радиус закругления между полками с внутренней стороны профиля, мм;
• R₁ – радиус закругления на кромках полок с внутренней стороны профиля, мм.

Рисунок 5

Согласно стандарта 13737 эти профили производят с номерами от 410001 до 410231 (то есть всего более 200 типоразмеров) и с размерами в мм от H = 10, S = 1, S₁ = 1, R = 1 и R₁ = 0,5 до H = 200, S = 43, S₁ = 43, R = 20 и R₁ = 8. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Прямоугольные неравнополочные профили уголкового сечения ГОСТ 13738 производятся в соответствии с Рис. 6, условные обозначения на котором и в таблицах этого стандарта следующие:

• H – ширина более широкой полки, мм;
• B – ширина менее широкой полки, мм;
• S – обозначение толщины более широкой полки, мм;
• S₁ – обозначение толщины менее широкой полки, мм;
• R – радиус закругления между полками с внутренней стороны профиля, мм;
• R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
• R₂ – радиус закругления на кромке более широкой полки с внутренней стороны профиля, мм.

Рисунок 6

Согласно стандарта 13738 эти профили производят с номерами от 410502 до 412017 (то есть всего более 900 типоразмеров) и с размерами в мм от H = 9,5, B = 9, S = 3, S₁ = 3, R = 0,5, R₁ = 0,5 и R₂ = 0,5 до H = 265, B = 130, S = 66, S₁ = 113, R = 15, R₁ = 10 и R₂ = 10. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Бульбообразные профили уголкового сечения ГОСТ 13617 производятся в соответствии с Рис. 7, условные обозначения на котором и в таблицах этого стандарта следующие:

• H – ширина более широкой полки, мм;
• B – ширина менее широкой полки, мм;
• S и S₁ – одинаковая толщина обоих полок, мм;
• R – радиус закругления между полками с внутренней стороны профиля, мм;
• R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
• R₂ – радиус закругления между более широкой полкой и бульбообразным утолщением на ее конце с внутренней стороны профиля, мм;
• d – диаметр бульбообразного утолщения, мм.

Рисунок 7

Согласно стандарта 13617 эти профили производят с номерами от 710002 до 710049 (всего 32 типоразмера) и с размерами в мм от H = 13, B = 12, S и S₁ = 1, R = 1,5, R₁ = 0,5, R₂ = 1 и d = 3 до H = 90, B = 40, S и S₁ = 6, R = 6, R₁ = 3, R₂ = 15 и d = 16. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового фитингового сечения ГОСТ 13618 производятся в соответствии с Рис. 8, условные обозначения на котором и в таблицах этого стандарта следующие:

• H – ширина более широкой полки, мм;
• B – ширина менее широкой полки, мм;
• S – обозначение толщины менее широкой полки, мм;
• S₁ – толщина профиля между внутренним закруглением и внешней поверхностью более широкой полки, мм;
• S₂ – толщина более широкой полки, мм;
• R – радиус закругления между полками с внутренней стороны профиля, мм;
• R₁ – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
• R₂ – радиус закругления на кромке более широкой полкой с внутренней стороны профиля, мм;
• R₃ – радиус закругления между полками с внешней стороны профиля, мм;
• R₄ – радиус закругления на кромке менее широкой полки с внешней стороны профиля, мм;
• R₅ – радиус закругления на кромке более широкой полкой с внешней стороны профиля, мм.

Рисунок 8

Согласно стандарта 13618 эти профили производят с номерами от 511256 до 511343 (всего 83 типоразмера) и с размерами в мм от H = 25,4, B = 19,1, S и S₁ = 2,4, S₂ = 1, R = 1,6, R₁ = 1, R₂ = 1, R₃ = 0,5, R₄ = 1 и R₅ = 1,5 до H = 166, B = 125, S = 35, S₁ = 23,9, S₂ = 15, R = 15, R₁ = 5, R₂ = 3, R₃ = 10, R₄ = 6 и R₅ = 3. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового сечения ГОСТ Р 50077 производятся 4-х видов и в соответствии с Рис. 9–12.

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Характеристика неравнобокого уголка

Сфера применения не менее широка. Более того, металлические уголки часто используют в качестве декоративного дополнения.

Основным предназначением является использование для усиления различных конструкций. А также использование в производстве военной техники. Довольно популярными являются мебельные металлические уголки.

• Инструкция, как выбрать двутавровую балку: характеристики, размеры, расчет параметров и нагрузок на балку
• Выбираем трубы ВГП по уму: типовые размеры, советы по выбору и характеристики водогазопроводных труб
• Как выбрать и рассчитать швеллер — правила использования, таблицы размеров, расчет нагрузок и подбор веса профиля

Это интересно: Что такое шабрение? Особенности и где это применяется?

В качестве главного плюса хотелось бы назвать маленькую массу.

Уголок равнополочный ГОСТ 8509-93 — сортамент, характеристики и области применения

Промышленность выпускает 3 разновидности подобных фасонных изделий. ГОСТ № 8509 от 1993 года (часть 1) определяет характеристики, типоразмеры и ТУ (допуски, непараллельность, кривизну и ряд других) равнополочных уголков горячекатаных из стали. Чем они характеризуются, какими бывают и где целесообразно использовать данную продукцию – обо всем этом предлагаемая статья.

Детальную информацию по сортаменту равнополочного уголка можно получить из прилагаемой таблицы. Точнее, чем в Стандарте, не скажешь. Поэтому автор считает целесообразным ограничиться лишь небольшим обзором продукции. Тот, кто с ней не знаком, получит общее представление, а остальным читателям материал позволит вспомнить отдельные, стершиеся в памяти моменты.

Особенности

• Обе полки уголка равнополочного совершенно идентичны (отсюда и наименование металлоизделия).
• Формирование профиля производится при повышенной температуре. Что дает горячий прокат? Рядовому потребителю будут интересны такие моменты – снижение стоимости равнополочного уголка по отношению к аналогам и удобство сварки образцов.
• В качестве сырья используется сталь углеродистая или низколегированная. Последняя отличается повышенной устойчивостью к большим минусовым температурам (в плане деформации).

Скачать ГОСТ 8509-93 в формате pdf можно здесь.

Характеристики

• Номер (2 – 25) – основной параметр. Соответствует ширине полки (b), выраженной в «см». К примеру, у самого большого равнополочного уголка она составляет 250, у минимального по сортаменту – 20 (мм).
• Вес 1 п.м. Определяется толщиной (S) и шириной полок. При расчетах (например, нагрузки) следует знать, что для одного номера толщина полки может быть различной (указано в сортаменте).
• Длина – как правило, 4 – 12 м. Но возможно производство и более габаритного равнополочного уголка, по просьбе заказчика.

Применение

• Монтаж сборных (в основном, сварных) металлоконструкций – ограждений, каркасов, перил, ферм, стеллажей.
• Как арматура в производстве некоторых образцов ЖБИ (колонн, балок и ряда других).
• Для изготовления отдельных элементов различных опор, кронштейнов, укосов, подвесок, переходов и так далее.
• Из уголка равнополочного в частном секторе нередко собираются различные столы, верстаки, тумбы, рамы для аквариумов – спектр применения разнообразный.
• В качестве направляющих для фиксации кабелей, проводов, желобов, тросов.
