Соединитель цепи. Делаем цепи длиннее

Конструкция ведущей звездочки бензопилы

Как правильно выбрать велосипедную цепь?

Первым делом следует обратить внимание на маркировку, которая установлена на цепи. Именно на ней указаны основные и необходимые данные о цепочке. Помимо фактических показателей, производители часто определяют качество своей цепи маркировкой с буквами и цифрами

Чем выше число, тем лучше качество. К примеру, тайваньский производитель КМС окрашивает цепочки в определенный цвет, самыми лучшими считаются золотые

Помимо фактических показателей, производители часто определяют качество своей цепи маркировкой с буквами и цифрами. Чем выше число, тем лучше качество. К примеру, тайваньский производитель КМС окрашивает цепочки в определенный цвет, самыми лучшими считаются золотые.

Наиболее популярны данные производители:

  • Shimano – японская компания, которая первая придумала использовать сухую смазку в цепях.
  • Compagnolo – итальянская фирма, плотно сотрудничающая со спортивными командами по велоспорту, изготавливает качественные, но недешевые элементы.
  • SRAM – американский производитель, ставший первопроходцем в изготовлении замков для звеньев.
  • KMC – тайваньская компания, которая заняла свою нишу уже на протяжении 30 лет, производят цепи приближенные к качеству Shimano и SRAM но по доступным ценам.
  • Wipperman – немецкая фирма, славится своим качеством и надежностью, а также высокой стоимостью.
  • Тяжмаш – российский производитель, который изготавливает цепи на протяжении 40 лет, известны своей повышенной износостойкостью. Их цепи выдерживают нагрузку в 1100 килограмм.

Карабины

Еще один вид соединительных устройств – это карабин. Так называют быстродействующее соединительное звено между двумя некими петлями. Карабины в основном имеют форму овальной скобы с пружинной защёлкой.

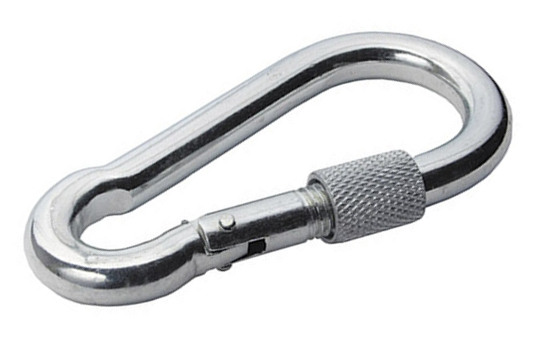

Простейший вид карабина – пожарный карабин.

  1. Защелка не блокируется муфтой. Открывается внутрь простым нажатием. При этом существует риск случайного открытия карабина.
  2. Защелка оснащается специальной резьбовой муфтой, которая наворачивается на защелку и препятствует случайному открытию карабина.
  3. Защелка отсутствует. Карабин закрывается удлиненной накидной гайкой. Иногда его называют соединительным звеном для цепи.

Карабины бытового назначения (мебельная фурнитура, собачьи ошейники и т.п.) изготавливаются из толстой проволоки.

Виды соединителей

В отечественной практике соединители цепей не являются стандартизированными крепёжными изделиями, а потому выпускаются по нормам Федеральных стандартов DIN. Согласно этим стандартам различают:

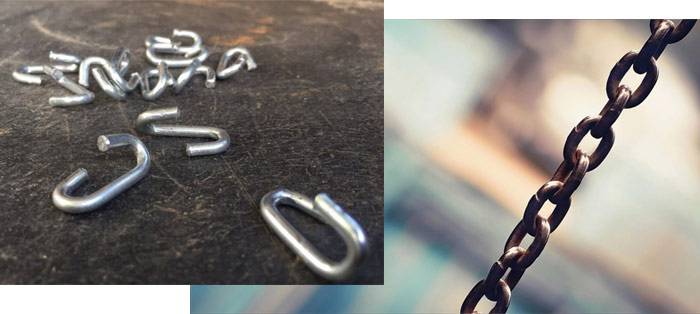

  1. Соединители цепей открытого типа, ось которых незамкнута по контуру.

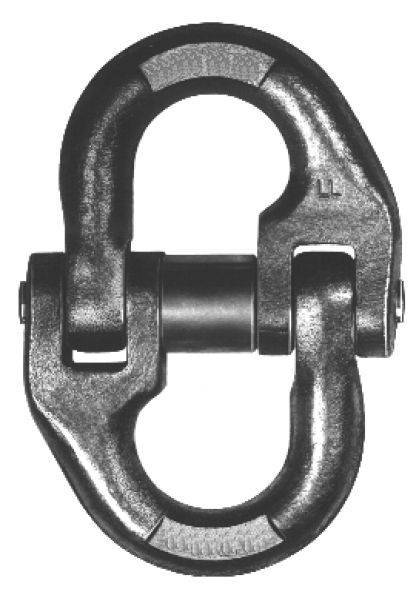

  2. Соединители цепей закрытого типа с серьгой.

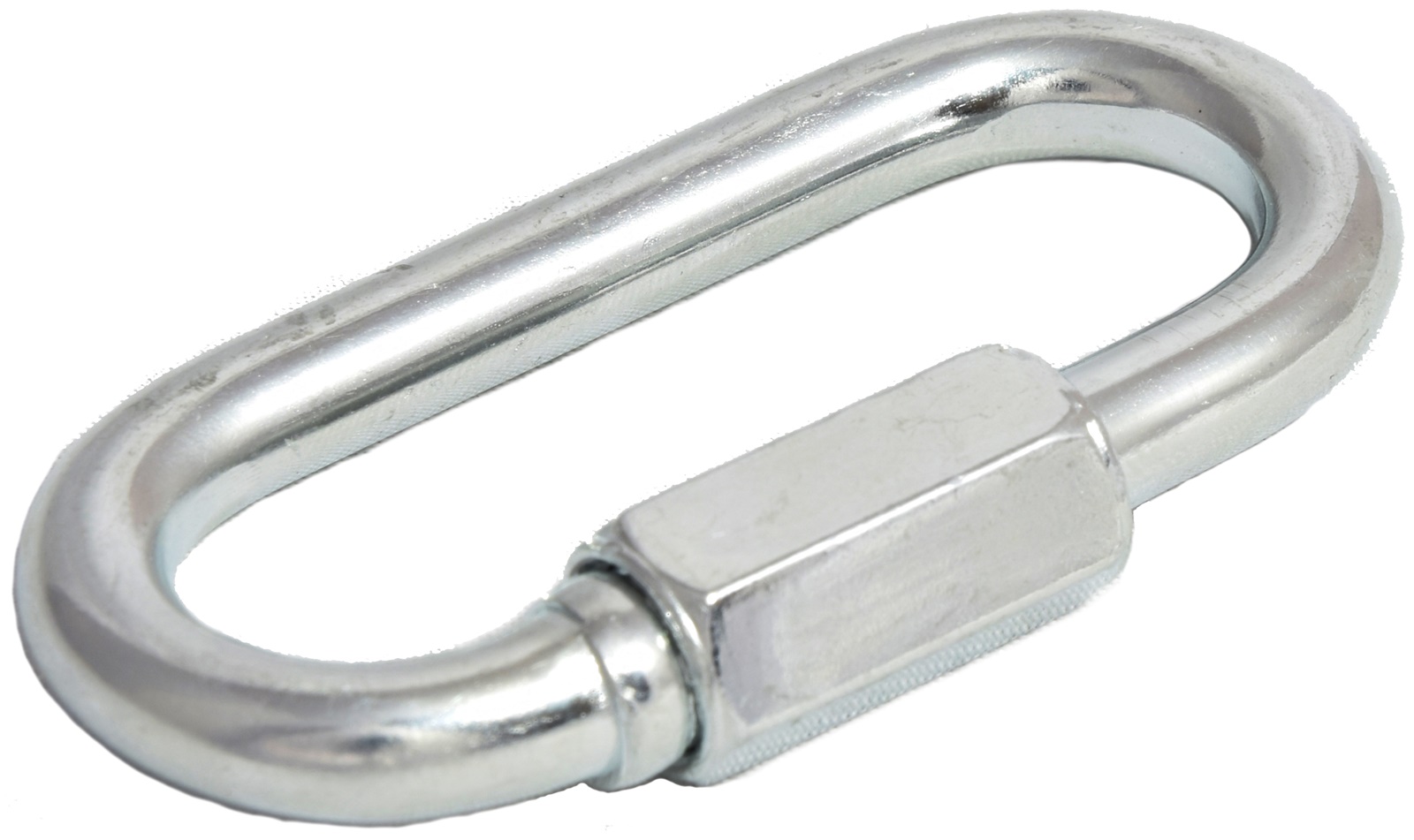

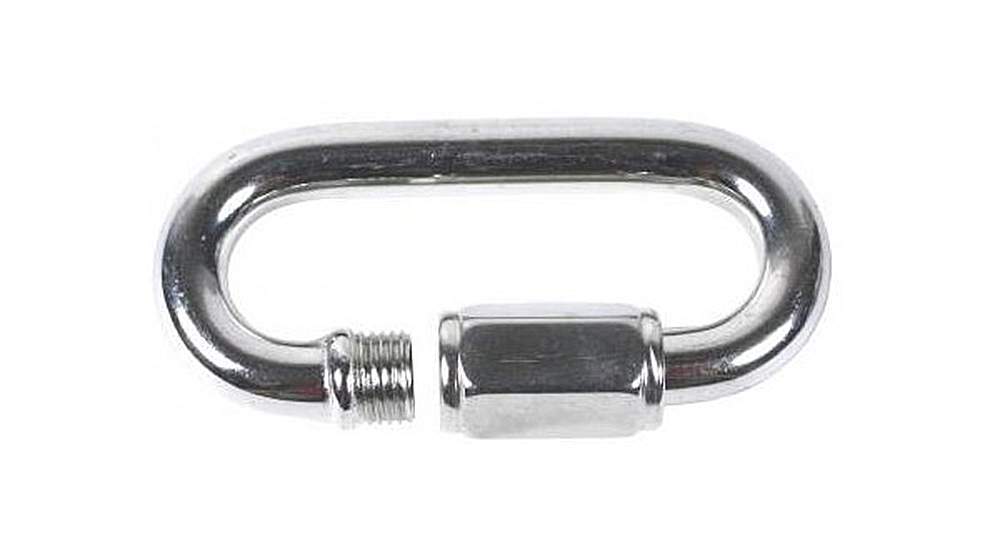

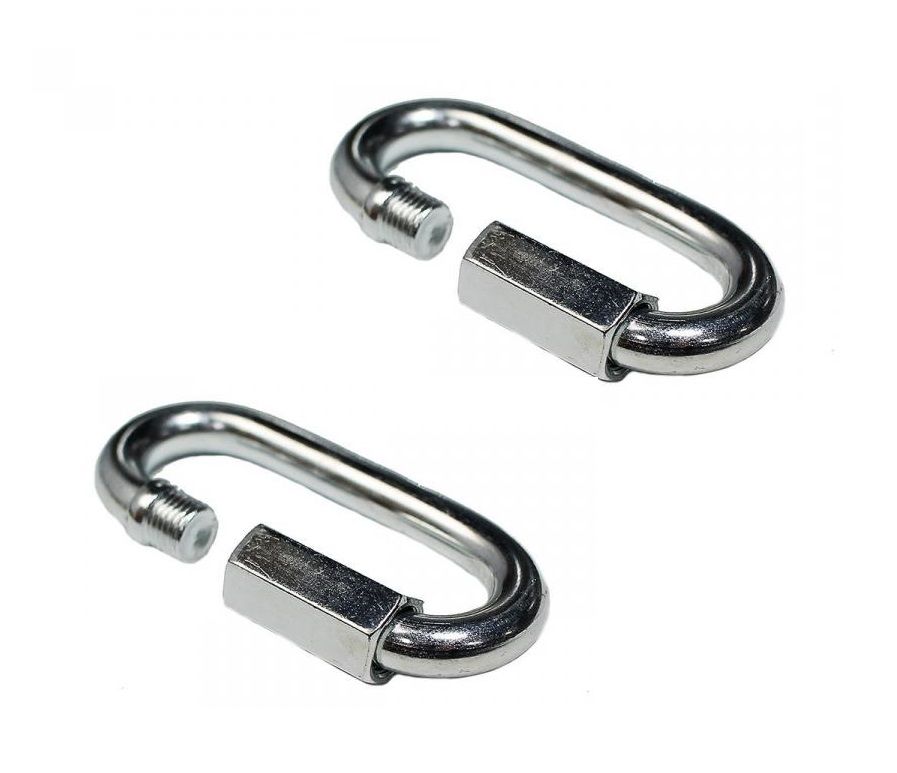

  3. Соединители цепей закрытого типа с винтовым замыканием (карабины).

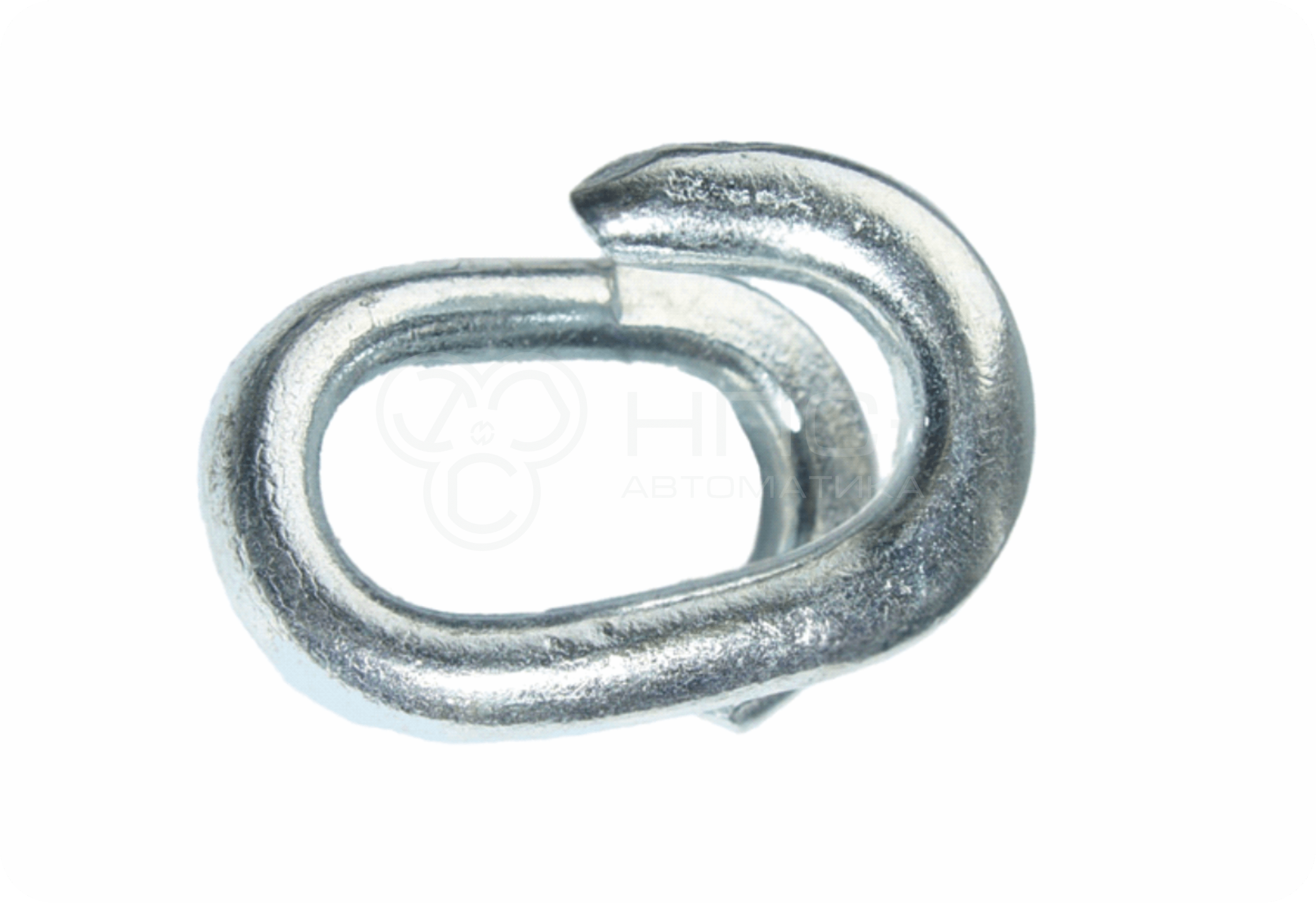

Открытые соединители цепей отличаются наиболее простым устройством, напоминающим разрезанное в одном месте цепное звено со скошенными под углом торцами. В разрез вводятся звенья смежных цепей, после чего место соединения смыкается либо пассатижами, либо ударами молотка. Наличие скоса позволяет легко выполнять обратную операцию – разъединение (для этого достаточно ввести в имеющуюся щель жало отвёртки, и разомкнуть соединитель). Для надёжности величина зазора в щели должна многократно превышать диаметр цепного звена.

При длительной работе щель открытого соединителя может увеличиваться, что негативно повлияет на функцию такелажной детали. Поэтому в более ответственных случаях используются закрытые соединители цепей. Для геометрического замыкания могут быть использованы грузовой винт, либо гайка. Такой крепёж состоит из двух деталей – незамкнутого элемента в виде овала (или серьги, напоминающей латинскую букву U) и замыкателя – грузового винта или гайки.

Как поменять цепь без замка на велосипеде с переключаемыми передачами

В случае отсутствия замка, технология замены цепка сводится к трем операциям:

  1. Выпрессовка штифта из любого звена.
  2. Укорочение новой цепочки.
  3. Постановка и запрессовка оси на новой велоцепи.

Как снять велосипедную цепку без замочка

Сперва расположите цепочку ближе к себе для того, чтобы было удобно ее снимать после размыкания и заводить на звезды новый аналог. Для этого достаточно отклацать задний переключатель в крайнее положение (самая маленькая звездочка), а передний – совместить с третьей зубчатой шестерней (самая большая звезда).

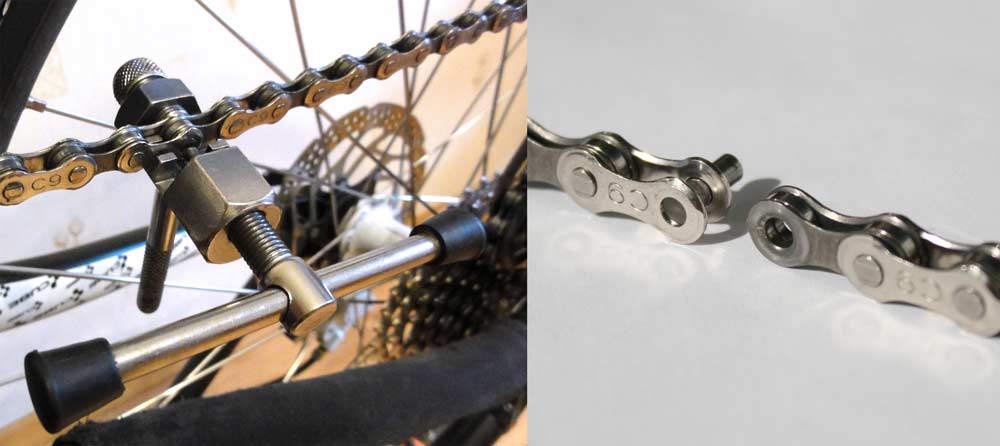

Выжать пин из звена гораздо проще, чем задвинуть его обратно. Выберите один из составляющих элементов цепки и выдавите ось любым из способов:

  • Постукивая молотком через спицу или тонкий гвоздик.
  • Выжимая твердым наконечником, зафиксированном на болте выжимки для цепи.

Выжимать удобнее на нижнем уровне. После рассоединения выводить цепку проще на холостом ходу, когда педали крутятся в обратную сторону.

(function(w, d, n, s, t) { w = w || ; w.push(function() { Ya.Context.AdvManager.render({ blockId: “R-A-227463-4”, renderTo: “yandex_rtb_R-A-227463-4”, async: true }); }); t = d.getElementsByTagName(“script”); s = d.createElement(“script”); s.type = “text/javascript”; s.src = “//an.yandex.ru/system/context.js”; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, “yandexContextAsyncCallbacks”);

Как укоротить цепочку

Обычно свежая цепь немного длиннее даже подуставшего изделия. Если поставить ее, не укорачивая, положение заднего переключателя не будет соответствовать требуемому. От этого страдает качество переключения скоростей.

Самый простой способ вычислить нужный размер – сравнить длины старой и новой цепки. Не обязательно пользоваться рулеткой, достаточно положить их рядом. Совместив с одной стороны оба конца, на другой увидим расхождение в габаритах. Лишние звенья выпресовываются по уже изложенной методике с учетом рекомендации по неполному удалению оси из отверстия.

Как поставить новую велоцепь

Будем полагать, что все требования технологии, как подобрать цепь на скоростной велосипед , успешно выполнены. Т.е. перед вами деталь, подходящая по ширине задним и передним звездам и остается только ее надеть:

  • Расположите изделие так, чтобы выдавленный штифт был ближе к вам.
  • Проведите цепь по большой звезде системы в направлении холостого хода (обратному ездовому педалированию), продев ее через передний переключатель.

Заведите цепочку на кассету и обойдите ролики переключателей по схеме, указанной на рисунке.

Немного о правилах эксплуатации узла

Признаки неисправности

В первую очередь стоит уделить внимание неисправности цепи на многоскоростных великах. Традиционно время хода определяется километражем, однако эти значения слишком приближенны, ведь все зависит от условий езды на велосипеде: качество дорог, подбор передач, скорость, нагрузка на педали и, соответственно, на передние звезды

Первые признаки выхода велоцепи из строя – это неточное переключение передач и подозрительные звуки (при условии, что цепь не утратила смазку)

Определить неисправность наверняка поможет следующий метод: отогнуть от самой большой звезды и посмотреть количество свободных зубьев. Если цепь свободно отходит от трех и более зубьев, то замена требуется в срочном порядке. Два зубца «предупреждают», что износ не за горами, но еще можно поездить

Первые признаки выхода велоцепи из строя – это неточное переключение передач и подозрительные звуки (при условии, что цепь не утратила смазку). Определить неисправность наверняка поможет следующий метод: отогнуть от самой большой звезды и посмотреть количество свободных зубьев. Если цепь свободно отходит от трех и более зубьев, то замена требуется в срочном порядке. Два зубца «предупреждают», что износ не за горами, но еще можно поездить.

Таким же методом можно увидеть ослабление цепи на односкоростном велосипеде: отгибаем ее от передней звезды и смотрим количество зубьев.

Определение степени ослабления

Еще один способ определения износа – это замер длины:

  • 304,8 мм – оптимальная длина цепи.
  • 306,5 – 307,5 – средний износ, пригодность к ремонту. Ездить пока можно.
  • 308 мм – высокая степень изношенности и цепи, и звезд.
  • Более 308 мм – повреждение всей трансмиссии.

Измерение относительного удлинения требует полного снятия цепи с велосипеда.

Как снять велосипедную цепь

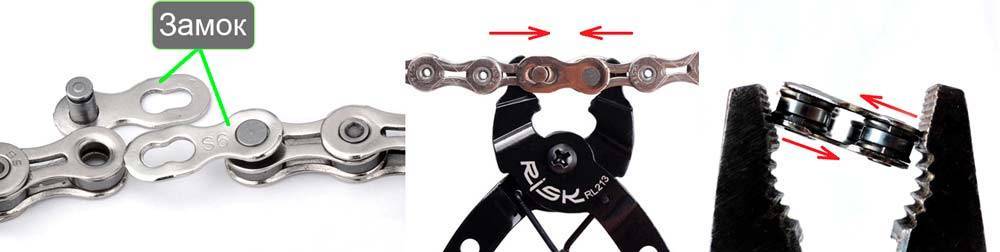

Если цепь с замком, то разомкнуть его достаточно просто. Обычно замок имеет конструкцию как на фото ниже и нужно просто сжать его, чтобы разъединить цепь. Сделать это можно как специальными клещами, так и плоскогубцами, какими-то подручными средствами (например, стянув замок верёвкой) или даже иногда просто руками.

Если же цепь не имеет замка, то чтобы её разъединить, нужно будет выдавить пин (штырёк, соединяющий звенья). Проще всего это сделать так называемой выжимкой цепи:

Звено нужно расположить так, чтобы пин находился точно напротив выдавливающего его штифта и зажать фиксатором на выжимке (если он есть). Дальше нужно закрутить винт и штифт выдавит пин наружу. Но если вы планируете ещё использовать цепь, то не выдавливайте пин до конца. Нужно чтобы он остался торчать во внешней пластине звена (как на нижнем фото справа), иначе вставить его потом обратно будет достаточно сложно.

Части велосипедной цепи и необходимые инструменты

Индикатор износа цепи: Типичный индикатор износа цепи зацепляется на штырь в цепи, пока другой конец вставляется между двумя штырями или роликами. Цифры на инструменте покажут, насколько изношена цепь и настало ли время ее менять.

Новая цепь: Вид цепи зависит от количества скоростей велосипеда. Так, например, если велосипед 9-скоростной, нужно купить 9-скоростную цепь. Более совершенные цепи включают в себя специальное покрытие, что отсрочит появление ржавчины, или они уже сделаны из нержавеющей стали.

Замена штырей или соединительного звена: Новые цепи сразу идут с новым штырем или специальным звеном под названием соединительное звено, соединяющее 2 конца цепи вместе. Если вы ремонтируете уже имеющуюся цепь, нужно купить штыри на замену или соединительные звенья отдельно – они должны быть совместимы со скоростью цепи и брендом.

Выжимка: если у вас цепь со стандартными звеньями, понадобится совместимая выжимка, которая позволит легко снять старый штырь и поставить новый при разъединении и соединении цепи.

Пассатижи: Если у вас цепь, которая соединяется с соединительным звеном, понадобятся пассатижи, которые упростят процесс разъединения и соединения соединительного звена.

Принципы выбора соединителя

Соединители цепей производятся из стали. Она может быть обычной и нержавеющей. В первом случае используется малоуглеродистая качественная сталь 08кп или 08пс по ГОСТ 1050-84. На такой такелаж после изготовления наносят антикоррозионное цинковое покрытие. Для более ответственного применения соединители цепей изготавливают из нержавеющей стали 08Х18Н10 по ГОСТ 4543-81.

Открытые соединители цепей обязательно должны производиться из стали повышенной свариваемости, поскольку иногда по соображениям техники безопасности свободные концы такелажа заваривают, превращая его в одноразовый. Технология производства соединителей открытого типа включает в себя навивку контура и сплющивание концов детали. Закрытые исполнения производят многопереходной гибкой из проволоки на штамповочных автоматах.


Класс прочности крепежа устанавливается по значениям допускаемой на него рабочей нагрузки. Для гаек класс прочности должен быть не ниже 6, а для грузовых винтов – не менее 5.

Крайне редко (для соединения декоративных цепочек) соединители изготавливают из литого алюминия, а поверхность деталей хромируют.

Выбор типоразмера соединителей цепи производят по следующим характеристикам:

  • По допускаемой нагрузке;
  • По размерам внутреннего пространства (длине, высоте и диаметру);
  • По функциональному назначению.

Поскольку рассматриваемые соединения не относятся к классу силовых, то запас по грузоподъёмности обычно не должен быть более 3…4.

Как правильно установить цепь на электропилу

Цепи

2. Теперь проверьте, располагается ли цепь свободно на направляющей. Используйте для этого, пожалуйста, рабочие перчатки. Если цепь внизу провисает, то она слишком свободная, и Вам необходимо цепь подтянуть еще с помощью натяжного винта.

Читайте:

3. Если цепь на нижней стороне шины не провисает, но ее можно еще легко протянуть, то она натянута оптимально. Должна также еще иметься возможность потянуть ее немного вверх. Чтобы избежать опасности причинения травм в результате контакта с острой цепью, Вам следует при этом обязательно иметь рабочие перчатки.

Вы можете удобно и без инструмента натягивать цепь с помощью устройства быстрого натяжения цепи STIHL. многие моторные пилы STIHL уже оснащены этой техникой. Действовать нужно так:

Освободить крышку звездочки вручную с помощью барашковой гайки. При вращении расположенного выше регулировочного колеса влево натяжение пильной цепи уменьшается, при вращении регулировочного колеса вправо пильная цепь натягивается. При затягивании крышки звездочки цепи направляющая шина фиксируется автоматически.

Когда Вы хотите заменить цепь, то необходимо заранее тщательно очистить паз направляющей шины от загрязнений. Цепь растянулась. Почему растягивается цепь на бензопиле чтобы цепь слетела с шины. В случае сильных отложений грязи в пазе цепь в противном случае может легко соскочить с шины. Кроме того, имеется опасность, что цепное адгезивное масло раньше времени впитается в грязь и не попадет на особо нагруженную нижнюю сторону шины. Сильное нагревание и износ цепи и шины могут быть последствиями этого. Вы можете выполнить очистку с помощью, например, тонкой отвертки или другого острого предмета. Новую цепь необходимо приработать в течение нескольких секунд перед подводом к древесине.

ВНИМАНИЕ:

так как цепь после охлаждения вновь немного сокращается, то цепь никогда не следует подтягивать или заменять в горячем состоянии. В противном случае это может привести тяжелым повреждениям направляющей шины или коленчатого вала двигателя. После выполнения работы рекомендуется вновь немного снять натяжение цепи

Это важно, прежде всего, в морозную погоду

Принципы выбора соединителя

Соединители цепей производятся из стали. Она может быть обычной и нержавеющей. В первом случае используется малоуглеродистая качественная сталь 08кп или 08пс по ГОСТ 1050-84. На такой такелаж после изготовления наносят антикоррозионное цинковое покрытие. Для более ответственного применения соединители цепей изготавливают из нержавеющей стали 08Х18Н10 по ГОСТ 4543-81.

Открытые соединители цепей обязательно должны производиться из стали повышенной свариваемости, поскольку иногда по соображениям техники безопасности свободные концы такелажа заваривают, превращая его в одноразовый. Технология производства соединителей открытого типа включает в себя навивку контура и сплющивание концов детали. Закрытые исполнения производят многопереходной гибкой из проволоки на штамповочных автоматах.

Класс прочности крепежа устанавливается по значениям допускаемой на него рабочей нагрузки. Для гаек класс прочности должен быть не ниже 6, а для грузовых винтов – не менее 5.

Крайне редко (для соединения декоративных цепочек) соединители изготавливают из литого алюминия, а поверхность деталей хромируют.

Выбор типоразмера соединителей цепи производят по следующим характеристикам:

  • По допускаемой нагрузке;
  • По размерам внутреннего пространства (длине, высоте и диаметру);
  • По функциональному назначению.

Поскольку рассматриваемые соединения не относятся к классу силовых, то запас по грузоподъёмности обычно не должен быть более 3…4.

Как укоротить цепь бензопилы своими руками?

Многие новички не всегда знают, что делать если растянулась цепь на бензопиле. Решить проблему поможет укорачивание гарнитуры на одно или несколько звеньев.

Чтобы расклепать цепь потребуются следующие инструменты:

  • тиски;
  • молоток;
  • наковальня;
  • наждачная бумага;
  • болгарка и алмазная шлифовальная насадка в форме круга;
  • тонкий бюродок.

Переклепать цепь также можно приспособлением, получившим название пробойник.

Существует несколько видов таких станков:

  • пробойник для цепных заклепок – этот инструмент используется исключительно для снятия лишних заклепок. Для этого пробойник оборудован наковальней с пазами для монтажа. Чтобы снять заклепки, в комплектации пробойника предусмотрено несколько пар сменных наконечников;
  • заклепочно-обкатный станок – после снятия лишнего звена, потребуется установить новое и заново заклепать гарнитуру. В этих целях используется заклепочно-обкатный станок. Этот заклепочник для цепей оборудован электрическим мотором, который выделяется высоким крутящим моментом. При работе со станком глубина пропила может составлять от 1,1 до 2 мм. В комплекте поставки заклепочника поставляются разные твердосплавные наковальни и вставки, которые при работе оборудования вращаются на разных скоростях.

Если у владельца пилы нет возможности приобрести станки, то можно укоротить цепь на бензопиле при помощи подручных инструментов.

Ремонт выглядит следующим образом:

  1. Сначала растянувшееся звено потребуется аккуратно сточить наждачной бумагой. При этом нужно стараться не повредить соседние звенья;
  2. Далее поврежденное звено потребуется сточить болгаркой
  3. После этого остатки элемента нужно вывернуть. При этом направляющие цепи нужно зажать тисками. Это даст возможность аккуратно срубить заклепки, которые располагаются на штатном соединительном звене.

После расклепывания гарнитуру нужно расположить между пластиками соединительного звена бородок, и резко ударить по нему молотком. После этого пластинки должны отсоединиться от заводской заклепки. Перед тем, как заклепать цепь бензопилы, нужно купить ремонтное звено. При его выборе потребуется учесть вид гарнитуры, шаг и ее профиль. Чтобы правильно заклепать элемент, его потребуется расположить на наковальне. При этом открытая его часть должна быть направлена вверх. Затем на заклепки нужно надеть верхнюю пластину, и не сильно простучать ее молотком. Далее можно начать расплющивание заводских заклепок.

В домашних условиях это выполняется в таком порядке:

  1. Цепь нужно положить на наковальню, а бородок наставить на заклепку гарнитуры;
  2. После этого потребуется резко ударить по деталям молотком. То же самое нужно сделать со второй заклепкой;
  3. В конце потребуется убедиться, что звено гарнитуры свободно передвигается при вращении цепи.

Если укорачивание цепи своими руками было выполнено неправильно, в результате чего ремонтное звено не передвигается, то использовать такую гарнитуру для распиливания нельзя. При работе она может разорваться и нанести серьезную травму оператору.

Как снять ведущую звёздочку с бензопилы?

Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.

Для стационарного расположенного венца последовательно производят:

  • Демонтаж кожуха;
  • Снятие пильной шины вместе с цепью;
  • Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
  • Извлечение муфты сцепления вместе с барабаном;
  • Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).

Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.

При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.

После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.

Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.

Бензопила требует регулярной диагностики и периодической замены изношенных деталей. При регулярной эксплуатации в негодность приходит не только пильная гарнитура, но и ведущая звездочка. В данном инструменте она выступает диском сцепления, из-за чего на нее приходится существенная нагрузка как при запуске, так и во время работы. Звездочка на бензопиле имеет простую конструкцию, поэтому ремонт и профилактику несложно проводить своими руками. В статье мы рассмотрим, как определять степень износа этой детали и осуществлять плановую замену.

Такелажные скобы

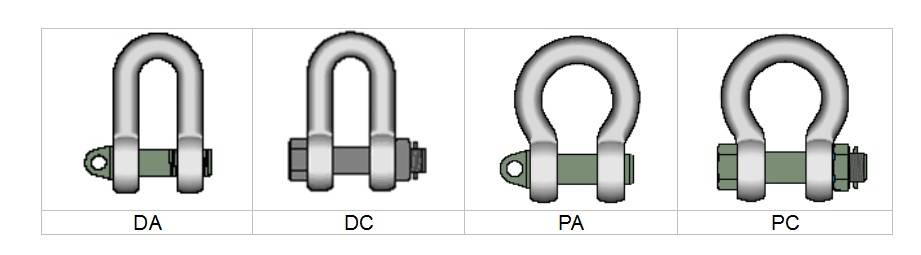

В качестве силовых соединений в такелаже используются такелажные скобы. Они бывают разной формы: U-образная (тип D) и Ώ-образная (тип P), а в качестве запирающего элемента используют либо винт (тип A), либо болт с гайкой и шплинтом (тип C).

Cкобы предназначены для подъема и характеризуются допустимыми рабочими нагрузками.

Востребованными являются скобы из кислотостойкой нержавеющей стали типа А4. К примеру, скоба плоская и скоба Ώ-образная.

Cкобы предназначены для подъема и характеризуются допустимыми рабочими нагрузками.

Пальцы для скоб могут поставляться и отдельно. Они бывают простые и с откидным стопором.

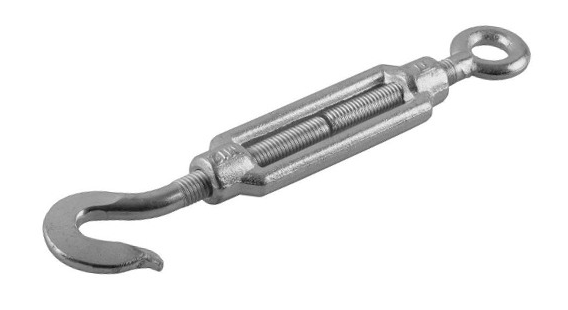

Важным элементом такелажной техники является талреп – устройство для стягивания и выбирания слабины в такелажных схемах. Обычно состоит из двух винтов с противоположной резьбой, вкручиваемых в специальную втулку (гайку) с двумя резьбовыми отверстиями. Концы винтов изготавливаются с кольцом, крючком или вилкой, к которым крепится трос или цепь. Натяжение регулируется вращением втулки (гайки), которая сдвигает или раздвигает концы винтов.

Талрепы, как и все элементы такелажа, предназначены либо для подъема, либо не для подъема. Не для подъема обычно используются открытые талрепы с различными концевыми элементами, а для подъема – закрытые, с вилками, запирающимися болтами с гайками на концах.

В цепном талрепе с помощью реверсивного переключателя изменяют длину стержня с двумя укорачивающими крюками на концах.

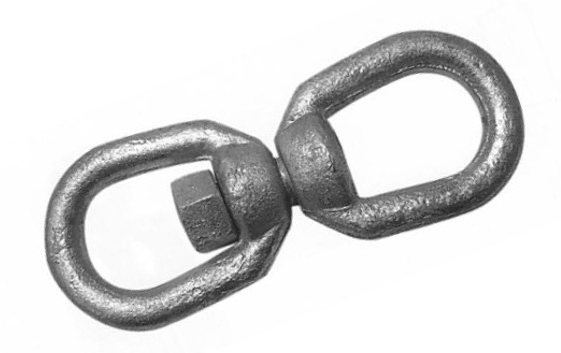

Для соединения элементов такелажа также применяются вертлюги. Вертлюг – специальное звено, позволяющее двум соединенным через него элементам механизма или такелажной цепочки, вращаться независимо друг от друга. Это предотвращает скручивание троса или цепи, что избавляет их от лишних нагрузок.

В зависимости от формы звена вертлюги бывают:

Похожее решение используется в рым-болте с серьгой для предотвращения скручивания троса или цепи. В нем узел вращения выполнен на подшипнике, что позволяет увеличить максимально допустимую нагрузку.

Еще один вид соединительных устройств – это карабин. Так называют быстродействующее соединительное звено между двумя некими петлями. Карабины в основном имеют форму овальной скобы с пружинной защёлкой.

Простейший вид карабина – пожарный карабин.

  1. Защелка не блокируется муфтой. Открывается внутрь простым нажатием. При этом существует риск случайного открытия карабина.
  2. Защелка оснащается специальной резьбовой муфтой, которая наворачивается на защелку и препятствует случайному открытию карабина.
  3. Защелка отсутствует. Карабин закрывается удлиненной накидной гайкой. Иногда его называют соединительным звеном для цепи.

Карабины бытового назначения (мебельная фурнитура, собачьи ошейники и т.п.) изготавливаются из толстой проволоки.

Важным такелажным изделием является блок. Это простой механизм: колесо с жёлобом по окружности, вращающееся вокруг своей оси. Используется с давних времен для подъема грузов.

Наиболее востребованными являются блоки одинарные и двойные, с вертлюгом и без него, с металлической обоймою и металлическим или полимерным роликом.

В такелажном деле широко используются кольца. В основном эти изделия сварены из прутка и заполированы. Кроме колец круглой формы.

S-образные и US-образные крючки также применяются в такелажных работах.
