Шнек: определение, назначение, устройство

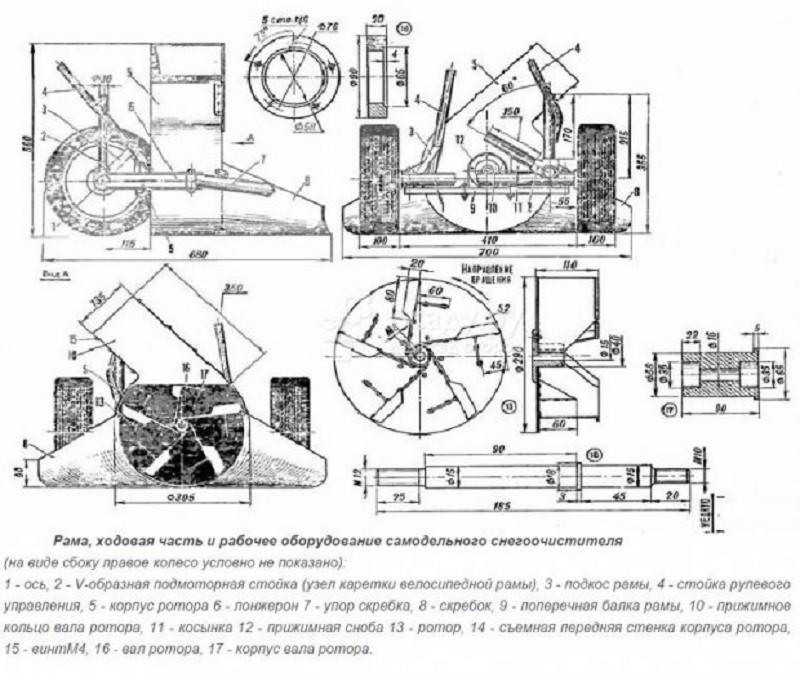

Снегоуборочная машина своими руками изготовление шнека и рамы

Для изготовления рамы применяют стальные уголки 50×50 мм. На нее будет установлена платформа для установки двигателя. На платформе необходимо выполнить отверстия для установки силового агрегата. Их можно выполнить или с помощью дрели, и с применением газорезки. Шкивы для передачи крутящего момента желательно изготовить из алюминиевого сплава. Металл, из которого будет собираться корпус, где будет установлен шнек тоже необходимо, защищать от коррозии. Поэтому имеет смысл использовать оцинкованный материал. Для того чтобы рама проработала дольше ее необходимо покрыть грунтовкой. Это, может быть, материал под названием ГФ21 или ХВ0278. Поверх нее лучше всего нанести лакокрасочное покрытие. Такое решение защитит раму от механических повреждений и от коррозии.

Разновидности и основные технические характеристики

Все устройства рассматриваемого типа делятся на две основные категории. Шнеки шнековых насосов для скважин могут быть рассчитаны на работу при различной глубине скважины. Выделяют два основных типа устройства:

1. Стандартные, рассчитанные на эксплуатацию в обычных условиях.
2. Рассчитанные на эксплуатацию при расположении на большой глубине.

Представители стандартной группы рассчитаны на работу при глубине скважин до 25 метров. Подобные помпы устанавливаются при небольшой производительности, бурение скважин может проводится на дачных и загородных участках. Кроме этого, устанавливается оборудование с различным показателем производительности, при этом давление остается неизменным вне зависимости от состава воды и многих других моментов.

При необходимости можно приобрести и установить устройство глубинного типа.

Ключевыми моментами назовем следующее:

1. Устройство обладает повышенной производительностью.
2. Может устанавливаться в артезианских скважинах.
3. Длительный эксплуатационный срок обеспечивается за счет применения износостойких материалов.

Существенно увеличение эксплуатационных качеств определяет повышение цены. Именно поэтому их установка проводится в том случае, когда нужно обеспечить повышенную производительность.

Довольно большое распространение получили модели, которые относятся к средней ценовой категории. Они обладают следующими характеристиками:

При выборе всегда уделяется внимание значению производительности. В большинстве случаев оно варьирует в пределе от 1500 до 2000 л/час

Этого вполне достаточно для большинства случаев установки

Также важным параметром можно назвать показатель создаваемого напора. Он варьирует в пределе от 40 до 60 метров. Этот параметр позволяет эксплуатировать устройство на загородных участках. Температура транспортируемой жидкости может варьировать в диапазоне от 5 до 50 градусов Цельсия. При низкой температуре происходит кристаллизация жидкости, за счет чего происходит износ конструкции и ее деформация

При выборе уделяется внимание также тому, каков максимальный размер частиц. В большинстве случаев он варьирует в пределе ото 2 до 2,5 мм

Мощность устанавливаемого электрического двигателя, который отвечает за вращение штока, варьирует в пределе от 1 до 1,5 кВт

Этого вполне достаточно для большинства случаев установки. Также важным параметром можно назвать показатель создаваемого напора. Он варьирует в пределе от 40 до 60 метров. Этот параметр позволяет эксплуатировать устройство на загородных участках. Температура транспортируемой жидкости может варьировать в диапазоне от 5 до 50 градусов Цельсия. При низкой температуре происходит кристаллизация жидкости, за счет чего происходит износ конструкции и ее деформация

При выборе уделяется внимание также тому, каков максимальный размер частиц. В большинстве случаев он варьирует в пределе ото 2 до 2,5 мм. Мощность устанавливаемого электрического двигателя, который отвечает за вращение штока, варьирует в пределе от 1 до 1,5 кВт

Мощность устанавливаемого электрического двигателя, который отвечает за вращение штока, варьирует в пределе от 1 до 1,5 кВт.

В большинстве случаев проводится установка электрического двигателя, который питается от сети 220 В. Также можно встретить более мощные варианты исполнения, питающиеся от трехфазной сети.

В специализированных магазинах можно встретить модели, которые предназначены для установки в промышленности. Они характеризуются более высокими эксплуатационными свойствами. Примером можно назвать транспортировку среды с более высокой температурой.

Также классификация проводится по типу применяемого материала при изготовлении корпуса. В большинстве случае он представлен нержавеющей сталью, в некоторых пластиком. Для повышения степени герметизации устанавливаются прокладки из резины или силикона.

Способы изготовления

При необходимости снизить собственные затраты можно провести создание шнека своими руками. Для изготовления потребуется следующее:

1. Листовая сталь, которая имеет толщина 3 мм.
2. Вал, при помощи которого передается усилие.
3. Крепежные соединения, за счет которых обеспечивается фиксация детали.
4. Двухступенчатый редуктор. Для выбора проводится расчет шнека, предназначение редуктора заключается в снижении количества оборотов и повышении усилия.
5. Электрический асинхронный двигатель передает основное вращение. На сегодняшний день в большинстве случаев устанавливается модель на 220В, так как она характеризуется высокой эффективностью и низким энергопотреблением.

Привод шнека характеризуется небольшими размерами в случае, когда нужно не существенно изменять выходные параметры электрического двигателя. Стандартный корпус изготавливается в виде трубопровода, который разделен на несколько секций. При этом соединение секций проводится болтами. Также есть две секции: одна предназначена для загрузки, вторая для выгрузки транспортируемого материала.

Часто можно встретит ситуацию, когда самостоятельное изготовление механизма предусматривает переделку старого. Многие специалисты отмечают, что подобный подход нецелесообразен. Рассчитать производительность можно при применении определенным формул.

Для производства винтового устройства требуется также определенный набор инструментов:

1. Сварочный аппарат.
2. Болгарка.
3. Ножовка по металлу.
4. Различные измерительные приборы.

Для повышения эффективности устройства следует проследить за формой витка. Даже несущественные дефекты могут стать причиной существенного снижения производительности оборудования.

Как сделать снегоуборщик из мотоблока

Снегоуборщик своими руками можно собирать тогда, когда собран следующий материал и инструмент:

• сварочный аппарат;
• угловая шлифовальная машинка;
• электрическая дрель;
• набор слесарного инструмента;
• листовой металл для изготовления заборного кожуха;
• металл для изготовления шнека.
• металлический уголок 50×50;
• шарикоподшипники;
• фанера;
• трубы для изготовления ручки управления и вала шнека.

Собранного материала достаточно для изготовления рамы и шнека для снегоуборочной машины своими руками. Из заранее приготовленного железа вырезать кольца металла. Разрезав кольцо оставшиеся половины выгнуть в сегмент спирали. Затем сегменты надо сварить в единую деталь. Полученную спираль приваривают к заранее радиально установленным на вал шнека вертикальным стойкам. Для того чтобы сделать шнек можно подумать о привлечении профессионального сварщика. В процессе изготовления этого узла необходимо всегда помнить о том, что даже небольшая ошибка может привести к нестабильной работе этого узла. На концы трубы одевают подшипники. Таким образом, шнек будет готов.

Как изготовить шнек для бурения?

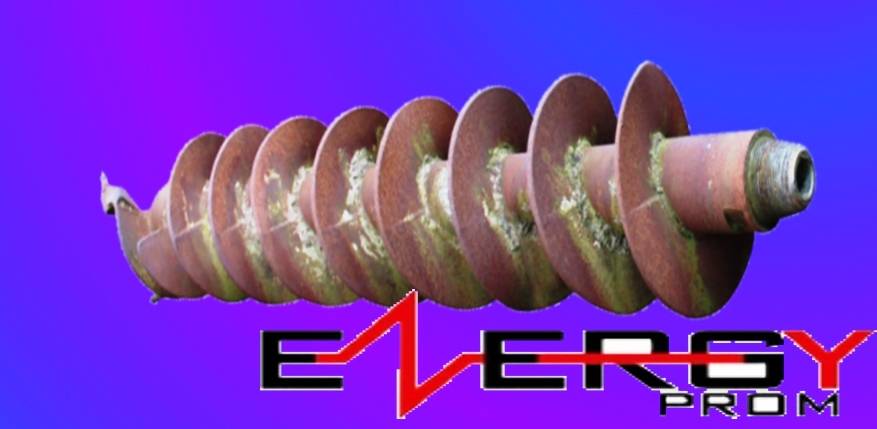

Чертеж бурового шнека.

Элементы, которые будут необходимы, для того чтобы сделать буровой шнек своими руками:

• стальной лист;
• рессоры;
• трубы различных длины и диаметра;
• электродвигатель с редуктором для понижения;
• устройство для сварки;
• болгарка;
• электродрель со сверлами;
• тиски;
• краска;
• болты;
• простой карандаш;
• картонный лист для изготовления шаблона;
• щетка из металла.

В нижней части бура устанавливаются следующие детали:

• несущая труба;
• резак;
• наконечник;
• элемент шнека в виде спирали.

В верхней части буровой установки присутствует рукоятка, которая может демонтироваться.

Чтобы сделать подобное приспособление своими руками, нужно приобрести следующие элементы:

• небольшое количество труб диаметром в 20-50 мм и длиной в 400-600 мм;
• отрезки пластинок устаревших рессор от автомобилей;
• лист из железа размерами в 100х25 мм и толщиной в 1,9-2,1 мм.

Последовательность действий по изготовлению шнека для бурения

Чтобы сделать шнек для бурения, действуйте следующим образом:

1. Понадобится взять отрезок трубы необходимой длины и на каком-либо его конце просверлить электродрелью перпендикулярное отверстие диаметром в 8-9 мм. Отрезок трубы должен быть без деформаций и прогибов. Подобная конструкция будет использоваться, для того чтобы соединить верхнюю часть с рукояткой или удлинителем.
2. На нижней части трубы следует обязательно установить наконечник. Подобное изделие способно задать направление движения грунта. Наконечник вырезается из автомобильной рессоры. Для этого из последней нужно вырезать квадрат с помощью болгарки.
3. На следующем этапе в трубе нужно сделать продольный пропил, который равен толщине элемента наконечника.
4. Далее конструкцию нужно вставить острой частью внутрь трубы. В результате должно получиться изделие, внешний вид которого напоминает копье.
5. После этого все элементы нужно сварить электрической сваркой.
6. Из автомобильной рессоры следует вырезать резак. Длина изделия равна половине диаметра изготавливаемой буровой конструкции.
7. На изделии нужно пропилить зубчики, которые будут вгрызаться в грунт и разрыхлять его. После этого вынимаемый грунт будет попадать на спираль шнека.
8. Зубчики должны располагаться под острым углом к основанию резца.
9. Подобный элемент приваривается электросваркой к трубе.
10. Из железного листа нужно вырезать круг, диаметр которого равен получаемой спирали шнека.
11. В центральной части конструкции понадобится сделать отверстие для главной трубы.
12. Диск следует приложить к резцу, который приварен к трубе. Далее при помощи карандаша нужно отметить место соединения элементов.
13. По полученной отметке следует разрезать диск болгаркой от крайней части до центральной.
14. Полученный круг понадобится укрепить в тисках и с помощью молотка сделать часть спирали.
15. Шнек для бурения нужно насадить на трубу конструкции и приварить.
16. Основание конструкции понадобится обработать с помощью щетки из металла, после чего покрасить.
17. На следующем этапе начинается изготовление рукоятки и удлинителя. Ручка состоит из приваренной поперечной трубы для прокручивания, ее можно выполнить в нескольких вариантах. В качестве удлинителя можно использовать любой отрезок трубы, который подходит по длине и диаметру.

Сделать буровой шнек своими руками просто. Понадобится купить все необходимые инструменты и материалы, а также иметь некоторые навыки использования различных инструментов. С помощью подобных установок можно произвести буровые работы на профессиональном уровне.

Преимущества и недостатки

На протяжении длительного периода применялись исключительно ленточные варианты исполнения. Пластинчатые устройства характеризуются довольно большим количество преимуществ и недостатков. К преимуществам можно отнести следующее:

1. Высокая степень приспособленности к транспортировке горячих, острокромочных, крупнокусковых и других грузов, которые могут стать причиной повреждения поверхности. Этот момент определил широкое распространение устройства в промышленности и многих других областях. Металлическая секционная лента выдерживает воздействие окружающей среды, при падении грунта или другого сыпучего грунта на поверхности не возникает дефектов.
2. Применение металла позволяет проводить транспортировку груза при высоких и низких температурах. Именно этот момент позволил применять конвейеры для транспортировки горячих заготовок в машиностроительной и другой промышленности.
3. Конструктивные особенности позволяют создавать пластинчатые конвейеры наклонного и другого типа. Большое распространение получили именно горизонтальные устройства, но могут устанавливаться и наклонные, которые позволяют поднимать груз на определенную высоту.
4. Высокая степень производительности также относится к основным преимуществом пластинчатого конвейера. Она достигается за счет установки электрического двигателя, редуктора и некоторых других механизмов.
5. Есть возможность использовать настил со специальными элементами крепления для транспортировки различных грузов. Примером можно назвать бортики, а также поперечные пластины.
6. Можно проводить загрузку непосредственно из бункера, за счет чего повышается эффективность.

Есть и несколько существенных недостатков, которые также должны учитываться. Примером можно назвать следующее:

Применение металла при производстве основных элементов определяет то, что вес конструкции существенно повышается. Именно поэтому приходится проводить установку механизма на специальном основании, которое будет рассчитано на высокую нагрузку

Кроме этого, уделяется внимание фиксации основания. Еще важным моментом можно назвать сложность в изготовлении

Это также определяет то, что процедура обслуживания требует существенных денежных вложений

Это также определяет то, что процедура обслуживания требует существенных денежных вложений

Некоторые детали нельзя найти в продаже, их изготовление проводится на заказ. Высокая стоимость ходовой части также связана с применение металла и других подобных материалов при изготовлении конструкции. Именно поэтому установка проводится в случае, когда требуются более высокие эксплуатационные характеристики. Невысокая скорость транспортировки. Это свойство одновременно можно назвать преимуществом и недостатком, так как существенно снижается показатель эффективности. Скорость перемещения снижается за счет снижения количества оборотов, для чего устанавливается редуктор. Он может снижать количество оборотов в несколько раз. Усложнение эксплуатации по причине установки большого количества шарнирных соединений. Подобные конструктивные элементы характеризуются относительно высокой сложностью. Слишком высокая нагрузка и эксплуатация без соответствующего обслуживания может привести к серьезным дефектам. За устройством нужно проводить постоянный уход и наблюдение, так как незначительные дефекты в течение длительного периода могут стать причиной выхода всего устройства из строя. Кроме этого, проводится периодическая проверка степени натяжения цепи, которая и отвечает за передачу усилия. Высокая сложность замены катков и других элементов. Именно поэтому обслуживание должен проводить исключительно специалист, который знает все особенности устройства. Из-за большой массы основных элементов возникает существенное сопротивление движению. Именно поэтому оказывается существенная нагрузка на электрический двигатель и промежуточный элемент.

При выборе пластинчатого конвейера следует уделять внимание всем преимуществам и недостаткам. Это связано с тем, что в некоторых случаях лучше провести установку ленточной конструкции. Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик

Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик

Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик.

Преимущества шнекового насоса

Часто проводится установка шнековых насосов. Они характеризуются следующими особенностями:

1. Высокая производительность. В продаже встречаются модели оборудования, которое обладает достаточно высоким показателем пропускной способности. Это связано с тем, что от геометрических особенностей шнека зависят многие другие характеристики создаваемого механизма. Именно поэтому проблем с выбором, как правило, не возникает.
2. На момент работы исключается вероятность возникновения вибрации и шума. Этот недостаток свойственен достаточно большому количеству различных изделий. Из-за сильной вибрации, как правило, существенно снижается эксплуатационный срок, крепления теряют свою надежность.
3. Устройство может создавать давление в системе самостоятельно. Некоторые виды насоса не могут образовывать в системе вакуум, поэтому после длительного простоя быстрый старт практически невозможен. В рассматриваемом случае нагнетание жидкости происходит практически сразу после подачи питания.
4. Работа насоса не предусматривает повреждение стенок колодца. Поэтому колодец может прослужить в течение длительного периода.
5. Конструкция достаточно проста в обслуживании. Большая часть элементов может быть заменена самостоятельно, при этом обходятся они в относительно небольшую сумму средств.
6. Не требуется техника нагнетания. За счет этого обеспечивается требуемое давление на протяжении всего срока эксплуатации.
7. В продаже встречается довольно много моделей, предназначенных для работы в самых различных условиях.
8. Насос применяется практически на любой глубине. Это связано с тем, что конструкция выдерживает высокие осевые нагрузки.
9. Устройство может использоваться для откачивания канализационных стоков.

Приведенная выше информация указывает на то, что насосы рассматриваемой категории обладают достаточно большим количество преимуществ, из-за которых шнековые насосы устанавливаются в самых различных сферах.

Преимущества и недостатки применения шнековых транспортеров

Шнековые конвейеры имеют ряд важных достоинств:

• Высокая безопасность использования. Отсутствие внешних движущихся частей минимизирует опасность травмирования персонала.
• Малые габариты дают возможность легко встраивать устройство в производственные линии и технологические установки, перемещать грузы между помещениями и между уровнями.
• Агрегаты закрытого типа незаменимы при работе с ядовитыми и склонными к образованию пыли веществами. Все соединения легко герметизируются прокладками.
• Подходят для перемещения как нагретых, так и охлажденных грузов.
• Простота конструкции обуславливает доступные цены на такое оборудование.

Имеется у них и ряд минусов:

• Изменение структуры транспортируемого груза. В транспортере он испытывает трение о стены и лопасти, может размалываться и истираться.
• Ограниченное конструктивными особенностями расстояние перемещения.
• Быстрый износ рабочих органов и корпуса, особенно при работе с абразивными материалами.

Определение и характеристика

ГОСТ дает научно строгое, но сформулированное слишком сухим и наукообразным языком определение технологического процесса. Если же говорить о понятии технологического процесса более понятным языком, то технологический процесс — это совокупность выстроенных в определенном порядке операций. Он направлен на превращение сырья и заготовок в конечные изделия. Для этого с ними совершают определенные действия, обычно выполняемые механизмами. Технологический процесс не существует сам по себе, а является важнейшей частью более общего производственного процесса, включающего в себя в общем случае также процессы контрактации, закупки и логистики, продажи, управления финансами, административного управления и контроля качества.

Схема технологического процесса

Технологи на предприятии занимают весьма важное положение. Они являются своего рода посредниками между конструкторами, создающими идею изделия и выпускающими его чертежи, и производством, которому предстоит воплощать эти идеи и чертежи в металл, дерево, пластмассу и другие материалы. При разработке техпроцесса технологи работают в тесном контакте не только с конструкторами и производством, но и с логистикой, закупками, финансами и службой контроля качества

Именно техпроцесс и является той точкой, в которой сходятся требования всех этих подразделений и находится баланс между ними

При разработке техпроцесса технологи работают в тесном контакте не только с конструкторами и производством, но и с логистикой, закупками, финансами и службой контроля качества. Именно техпроцесс и является той точкой, в которой сходятся требования всех этих подразделений и находится баланс между ними.

Описание технологического процесса должно содержаться в таких документах, как:

• Маршрутная карта — описание высокого уровня, в нем перечислены маршруты перемещения детали или заготовки от одного рабочего места к другому или между цехами.
• Операционная карта – описание среднего уровня, более подробное, в нем перечислены все операционные переходы, операции установки-съемки, используемые инструменты.
• Технологическая карта — документ самого низкого уровня, содержит самое подробное описание процессов обработки материалов, заготовок, узлов и сборок, параметры этих процессов, рабочие чертежи и используемая оснастка .

Технологическая карта даже для простого на первый взгляд изделия может представлять собой довольно толстый том.

Технологическая карта

Для сравнения и измерения технологических процессов серийного производства применяются следующие характеристики:

• Цикл технологической операции — длительность (измеряется в секундах, часах, днях, месяцах) операции, повторяющейся с определенной периодичностью. Отсчитывается от момента начала операции до момента ее окончания. Длительность цикла не зависит от числа заготовок или деталей, обрабатываемых одномоментно.
• Такт выпуска изделия – промежуток времени, через который выпускается это изделие. Рассчитывается как отношение времени, за которое выпускается определенное количество изделий, к этому количеству. Так, если за 20 минут было выпущено 4 изделия, то такт выпуска будет равен 20/4=5 минут/штуку .
• Ритм выпуска – величина, обратная такту, определяется как число изделий, выпускаемых в единицу времени (секунду, час, месяц и т.п.).

В дискретном производстве такие характеристики технологических процессов не находят применения ввиду малой повторяемости изделий и больших сроков их выпуска.

Производственная программа — представляет собой список названий и учетных номеров выпускаемых изделий, причем для каждой позиции приводится объемы и сроки выпуска.

Производственная программа

Производственная программа предприятия складывается из производственных программ его цехов и участков. Она содержит:

• Перечень выпускаемых изделий с детализацией типов, размеров, количества.
• Календарные планы выпуска с привязкой к каждой контрольной дате определенного объема выпускаемых изделий.
• Количество запасных частей к каждой позиции в рамках процесса поддержки жизненного цикла изделий.
• Подробную конструкторско-технологическую документацию, трехмерные модели, чертежи, деталировки и спецификации.
• Техусловия на производство и методики управления качеством, включая программы и методики испытаний и измерений.

Производственная программа является разделом общего бизнес-плана предприятия на каждый период планирования.

Главные схемы работы

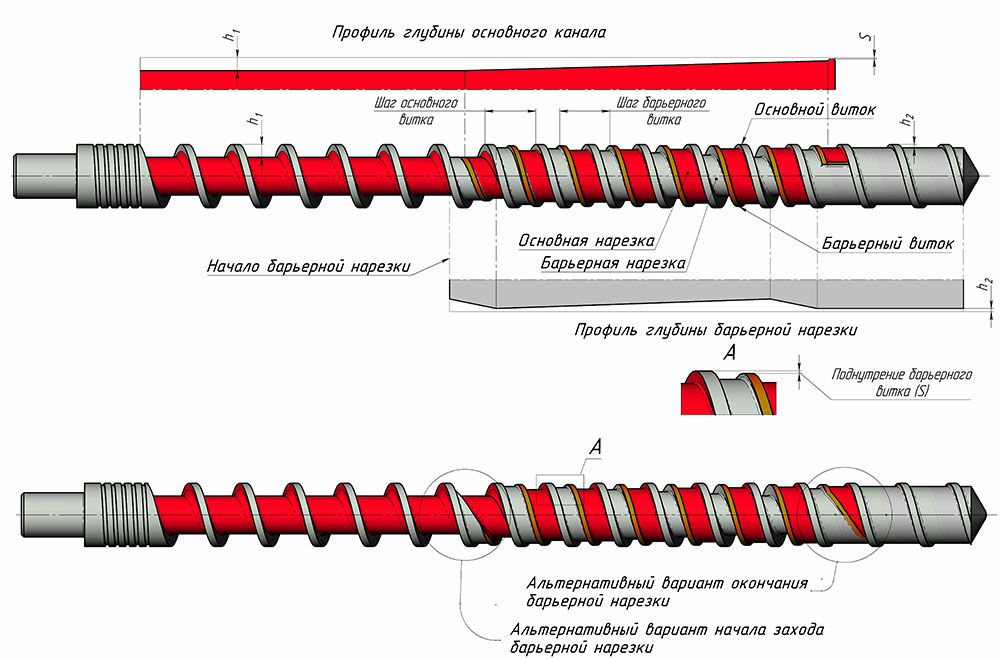

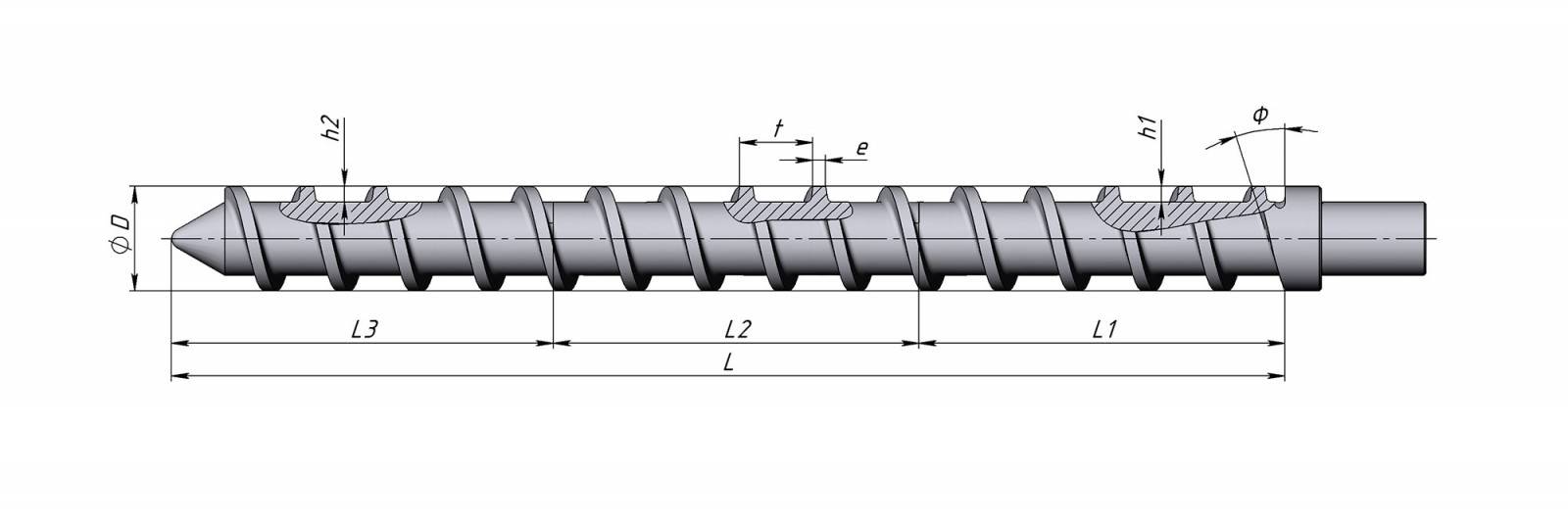

В сети интернет можно повстречать чертеж шнека. При этом необходимо учесть, что есть несколько схем работы: тянущая и толкающая. В первом варианте привод размещен со стороны разгрузки, в другом с загрузочной стороны. При этом может использоваться формула расчета для расчета предельно возможной нагрузки.

На момент эксплуатации происходит постоянное трение поверхности для работы. Благодаря этому значительно увеличивается степень износа, приходится часто расходовать средства на поддержание механизма в хорошем состоянии. Даже несущественная неполадка будет причиной серьезного износа. Избавится от проблемы можно путем самостоятельного изготовления аналогичной детали, так как это обходится значительно дешевле.

Центробежно шнековый насос

Рассматриваемый шнековый насос характеризуется определенными особенностями, связанным с принципом работы. Ее особенности заключаются в следующем:

Шнек вращается на большой скорости.
За счет вращение на большой скорости создается центробежная сила.
Основная деталь находится в герметичном корпусе, который в большинстве случаев изготавливается при применении стали или пластика.
Лопасти создают определенные камеры. На момент работы насоса они постепенно заполняются

При производстве уделяется внимание высокой точности фиксации винта, между лопастями и стенками есть незначительный зазор.

Достоинством подобного варианта исполнения можно назвать то, что даже значительная примесь не становится причиной серьезного износа конструкции. Именно поэтому подобный насос стал применяться в самых различных отраслях промышленности.
