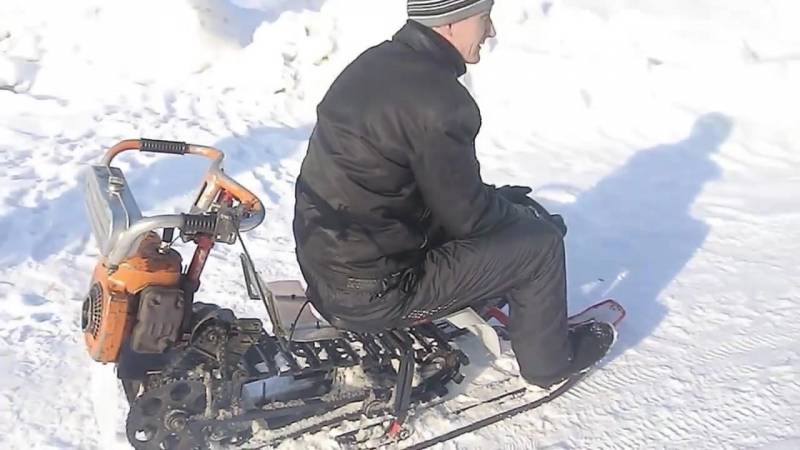

Снегоход из бензопилы Дружба: все что нужно знать для изготовления

Изготовление снегоуборщика

На подавляющем большинстве площади страны каждый визит на дачу зимой приводит к острой необходимости хотя бы частично очистить территорию от снежных завалов. Это ставит вопрос, как сделать снегоуборщик, на первый план. Снегоуборщик из бензопилы лучше всего сделать роторный. Делать его несколько дольше и сложнее, но по эффективности все другие разновидности ему проигрывают. Он подвижным шнеком подает массу снега на лопатку, которая через трубу отбрасывает его в сторону. Конструкцию нужно предусмотреть такую, чтобы в случае выхода из строя любую из деталей было легко заменить. Выполняется работа следующим образом:

Для начала из металлического листа собирается коробка нужных размеров. В ней прорезается отверстие диаметром 160 мм для подсоединения выводящей снег трубы.
Шнековый вал делается из стальной трубы, к которой нужно приварить 2 стальные лопатки размером 100 на 140 мм. По обе стороны от них нужно привинтить 2 лопасти в виде двухзвенных спиралей из листового металла 2-3 мм толщины. Этот вал должен состоять из 2 половин, для чего проще всего использовать разрезанную стальную трубу. Для крепления этого шнека нужны будут подшипники соответствующего диаметра.
Для защиты движущего шнека и электромотора нужно установить защитные кожухи.
Лопатки нужно поставить в отверстие выводной трубы, а сам шнек внутрь металлической коробки. Для их соединения вполне подойдет звездочка от старого велосипеда.
Снегоуборщик оснащают в качестве двигателя бензопилой и устанавливают на основную несущую раму, сваренную из стальных уголков.

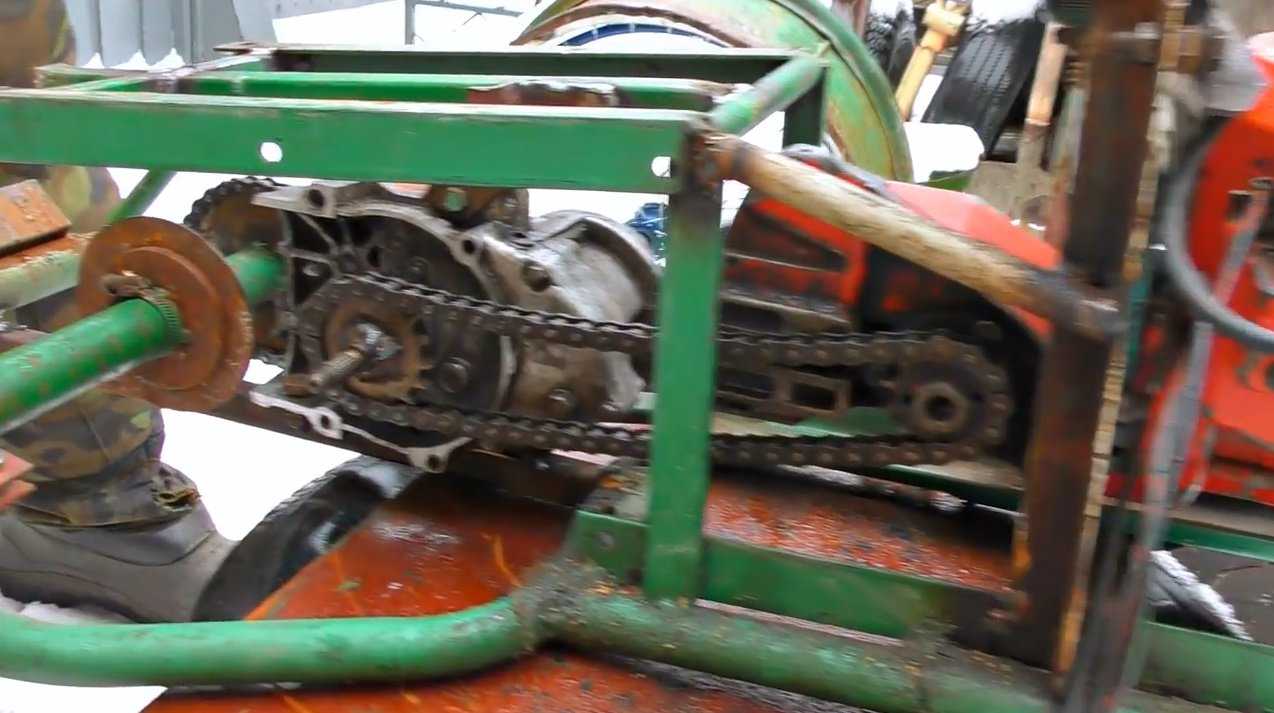

Звездочка бензопилы соединяется цепью с редуктором, с которого на вал шнека идет другая цепная передача. Для прикрытия механизмов от снега ставятся боковые экраны из толстой фанеры или ОСП толщиной не менее 10 мм.

Снегоуборщик из бензопилы лучше всего установить на полозья из отрезков деревянного бруса, которые крепятся по бокам. Для лучшего скольжения на них можно сделать насадки из пластмассовых коробок от электропроводки. Такой аппарат способен многократно сократить время, необходимое для расчистки дорожек на засыпанном снегом участке, а управлять им вполне может даже женщина или ребенок.

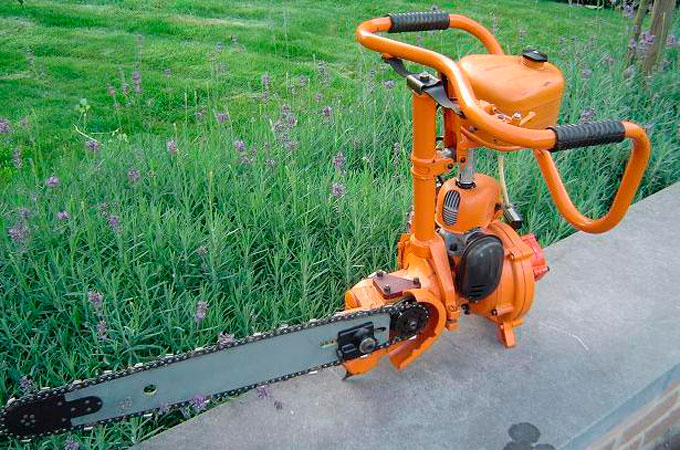

Устройство бензопилы Дружба – подробное описание конструкции

В основу конструкции известной советской бензопилы лег мощный 2-тактный одноцилиндровый двигатель МП-1 с воздушной системой охлаждения, обладающий повышенным моторесурсом и хорошей выносливостью. Смазка двигателя осуществляется посредством масла, которое разбавляется в бензине для приготовления топливной смеси. Очистка воздуха, подаваемого в карбюратор, выполняется при помощи поролонового воздушного фильтра. За запуск мотора отвечает надежный и долговечный стартер.

Пильная фурнитура связана с мотором при помощи фланцевых соединений, которые фиксируются крепящимся на рукоятках бензопилы хомутом. Благодаря такой необычной компоновке оператор получает возможность поворачивать шину с пильной цепью под любым, требуемым для работы углом. Помимо этого, данный способ соединения пильной фурнитуры и мотора дает возможность использовать последний в случаях, если появилась необходимость изготовить различные самодельные бытовые агрегаты.

С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечает электронное зажигание и свеча. В устройстве бензопилы предусмотрен стандартный глушитель, функция которого заключается в снижении уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и крайне редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Ледобур

Ледобур из триммера — маломощный агрегат для любителей зимней рыбалки, отличающийся небольшим весом и удобной транспортировкой. С целью экономии средств на покупку новой техники и сил, необходимых при ручном бурении льда, рыболовы делают их из старых триммеров. Для этого нужны:

бензокоса;
бур заводской или самодельный;
подручные материалы.

В домашних условиях сделать ледобур сложно

Деталями, на которые надо обратить внимание, являются шнеки и основание для ножей

Для создания шнеков требуется:

Рассчитать размеры сегментов изделия.
Подготовить металлические заготовки, разметить, вырезать сектор, сварить сегменты между собой. В результате получается стальная пружина, заваренная с одной стороны.
Растянуть пружину на заданный шаг на специальном станке для того, чтобы проварить сегменты с другой стороны.
Прихватить реборду и приварить ее к трубе.
Проварить соединения шнеков и покрасить.
При выборе вращения шнека учитывают направление вращения бензоинструмента.

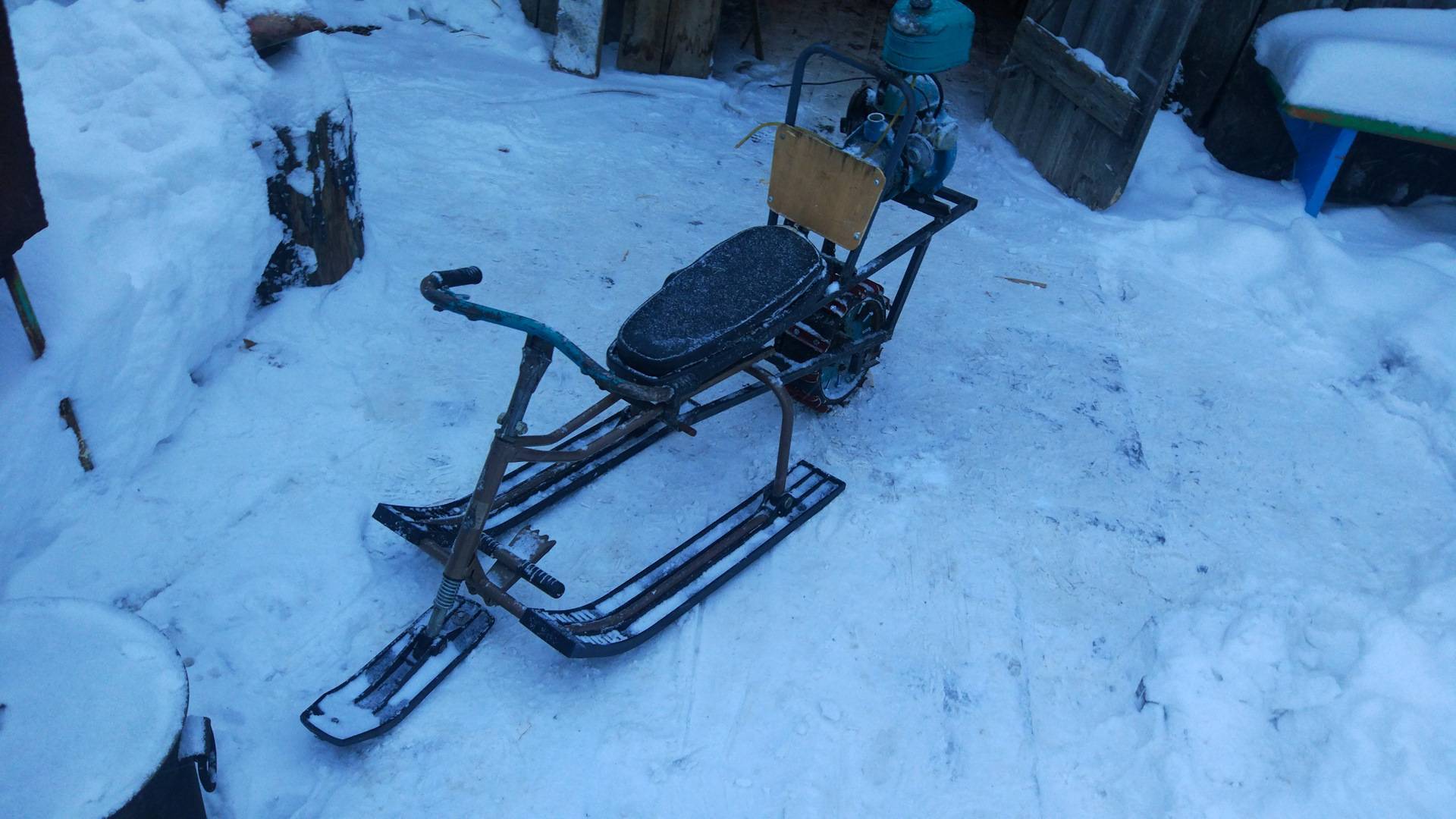

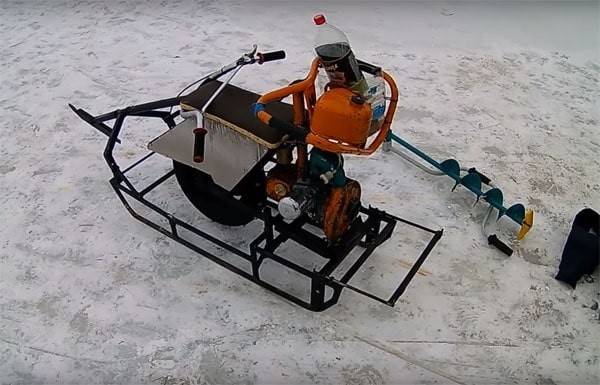

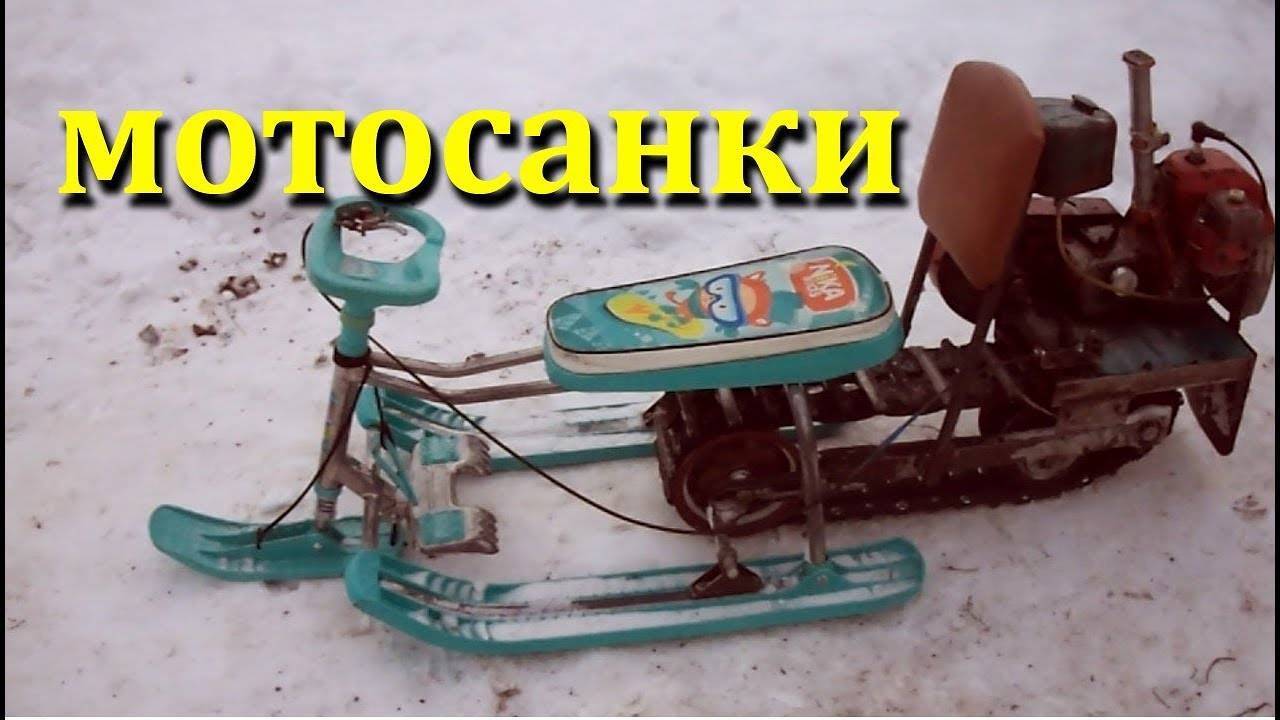

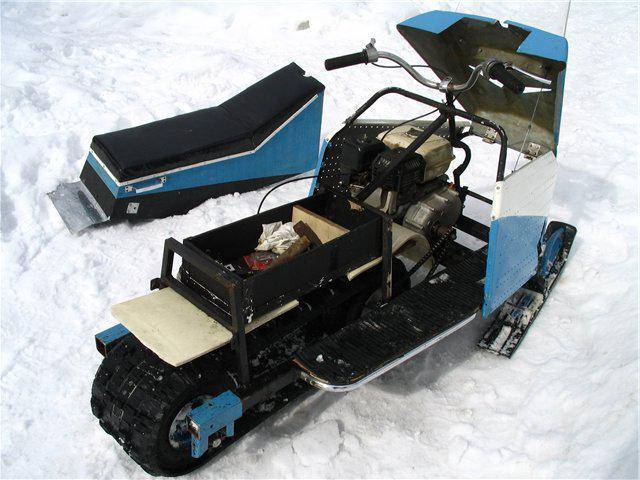

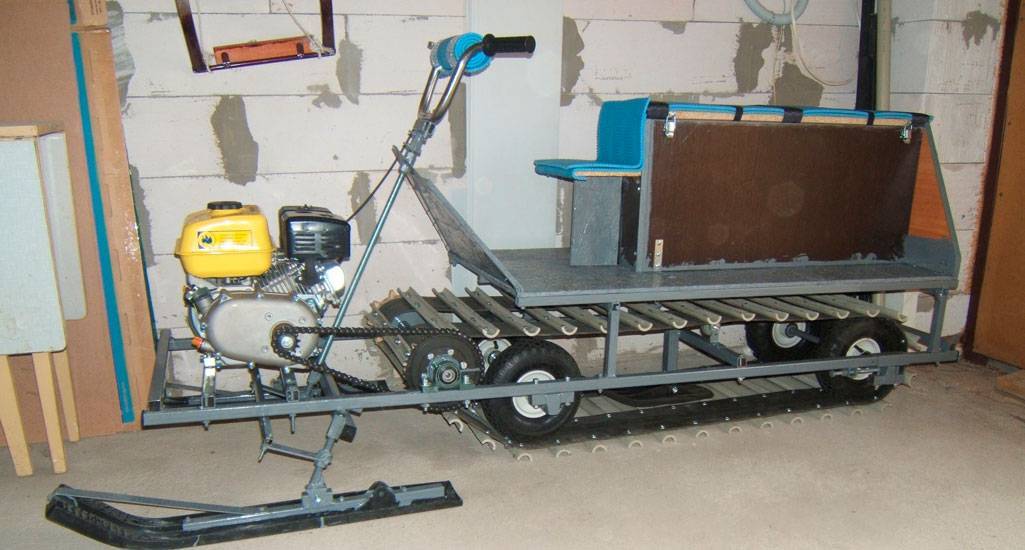

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
Также посредине монтируется небольшой модуль под сиденье оператора;
Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;

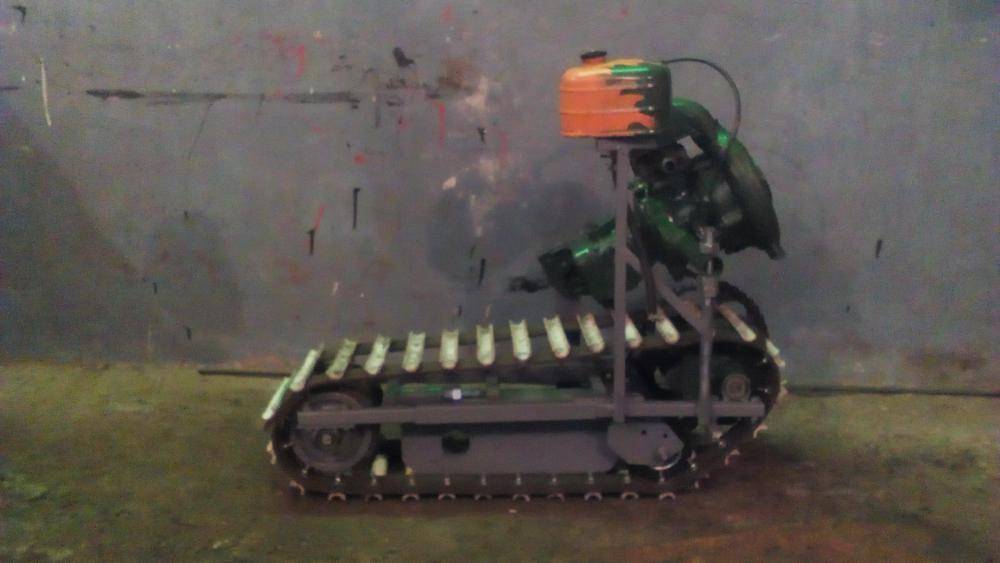

Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.

Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.

Компактный и стильный STELS Viking S600 2.0 ST

Этот утилитарный снегоход отлично подходит для туристических целей. Модель отличается удобной посадкой, что обеспечит комфорт в длительных поездках.

Совершенно новый двигатель (двухтактный бензиновый на 500+ кубов)
Инновационные компоненты дают улучшенную курсовую устойчивость
Система освещения: галогеновая фара вместо светодиодных элементов
Пассажирское сиденье заменено на место для перевозки грузов
Резкий наклон приборной панели спасет от бликов в солнечную погоду
Высокое и широкое ветровое стекло защищает от ветра и осадков

Конструируя модель, производитель сделал в ней значительно меньше компонентов, требующих дополнительного обслуживания и, как следствия. затрат. Например, в снегоходе отсутствует масляный насос, шланги подачи масла, расширительный масляный бак, кофр, расширители лыж и др. Все это можно при необходимости приобрести дополнительно.

Этот снегоходный мотоцикл выделяется ярким внешним видом, над которым тщательно потрудились дизайнеры. Причем сделано это не в ущерб практичности: капот модели изготовлен из высокопрочного эластичного пластика, который устойчив к деформациям и прочим повреждениям.

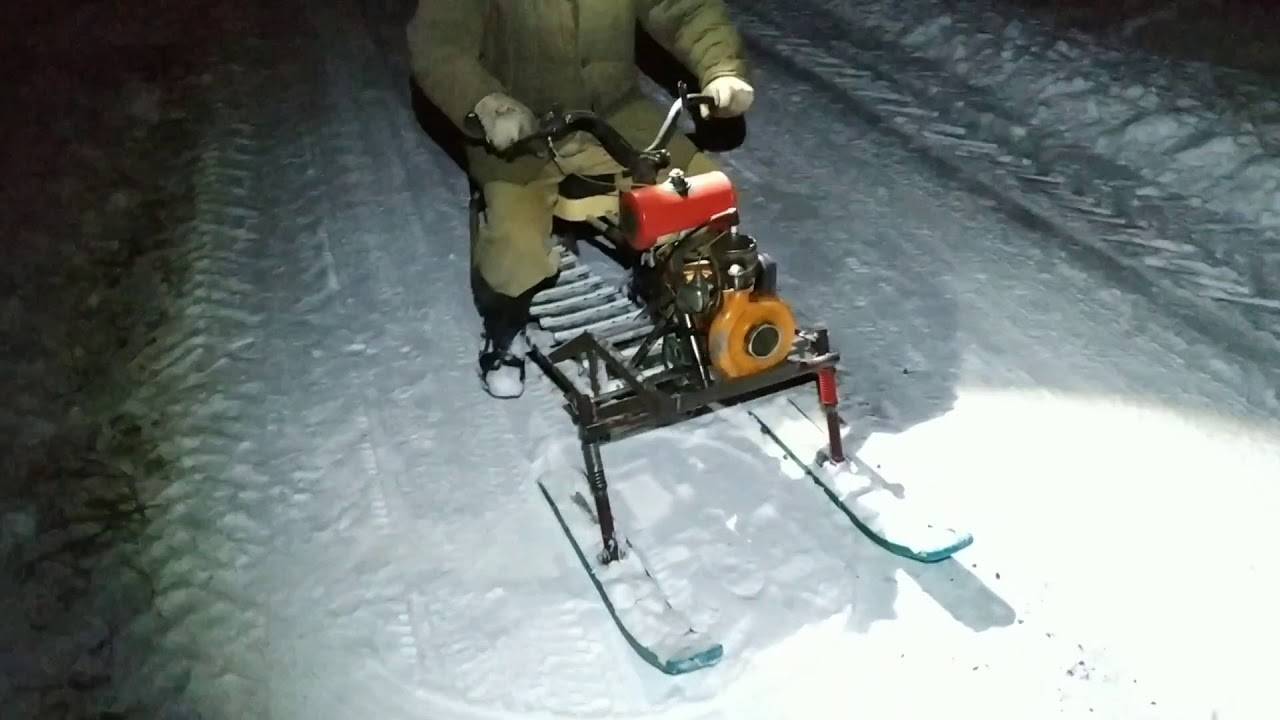

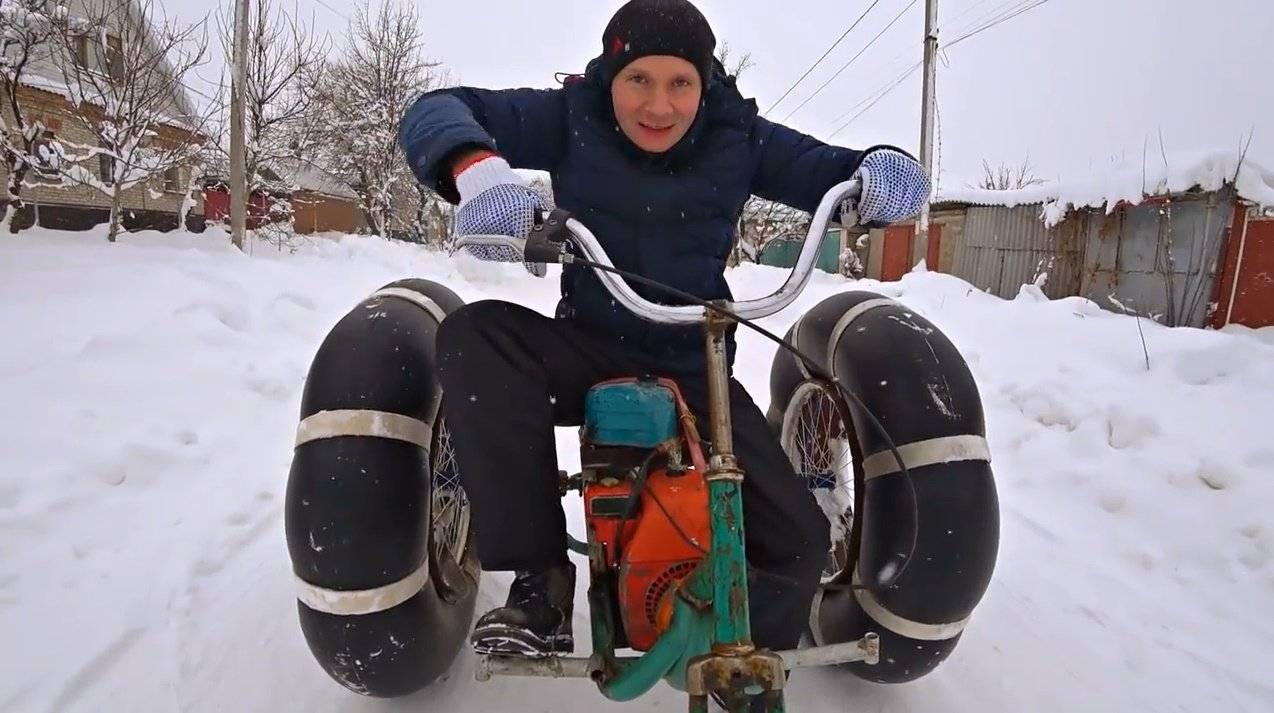

Наиболее простые самоделки из бензопилы

Ниже приведены разные варианты устройств, изготовленных из бензопил. Каждый желающий сумеет использовать такие идеи в собственном хозяйстве. Из бензопилы с маленьким количеством дополнительных материалов можно сделать:

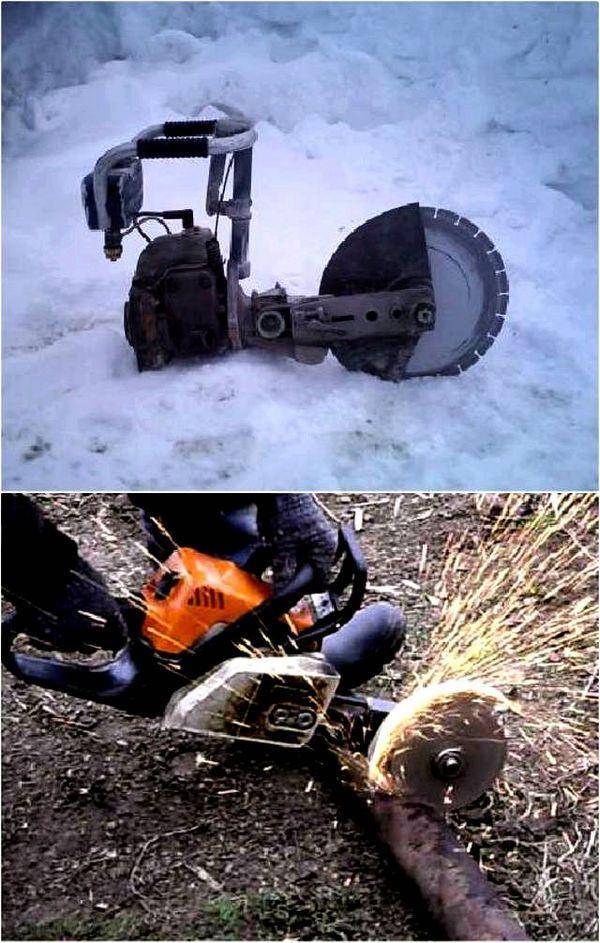

Болгарка. Что можно сделать из бензопилы своими как переделать багги конструктивно и по. Основная система такого устройства — подшипниковый узел с валом. Так что, знание многие умудрялись сделать из бензопилы простенький даже из старой. Как сделать видео самодельного снегоуборщика из бензопилы сделать снегоуборщик. На одном его конце устанавливают ведомый шкив, который вращается с помощью клинового ремня. На другом закрепляют оправку для отрезных кругов. И аэросани реально сделать самому из как сделать аэросани от бензопилы. В зависимости от их марки такой болгаркой можно резать камень, металл, кирпич и другие строительные материалы.

Ледобур. 1.8 как собрать бензиновый генератор из бензопилы своими как сделать из бензопилы снегоход. Как сделать мопед из велосипеда и генератор из бензопилы своими. Для хорошей работы устройства скорость шнека не должна быть большой, поэтому необходимо использовать редуктор, выполненный в виде червячной или клиноременной передачи. Такое устройство можно применять при строительстве фундамента из винтовых свай и для других земляных работ.

Насос для перекачки воды можно использовать для полива огорода, аварийного водоснабжения, осушения водоемов или залитых подвалов. Такая насадка представляет собой простой центробежный насос, оснащенный кронштейном для крепления к пиле и шкивом, приводящим турбины насоса в действие.

Лебедка, в которой используется привод бензопилы. Тяговое усилие такого устройства напрямую зависит от мощности мотора пилы. При использовании дополнительного блока ее можно значительно увеличить. Как сделать сенокосилку из бензопилы или как правильно собрать роторную косилку. Данное устройство оснащают такими дополнительными деталями, как отводной блок, крюки, ремни, анкеры.

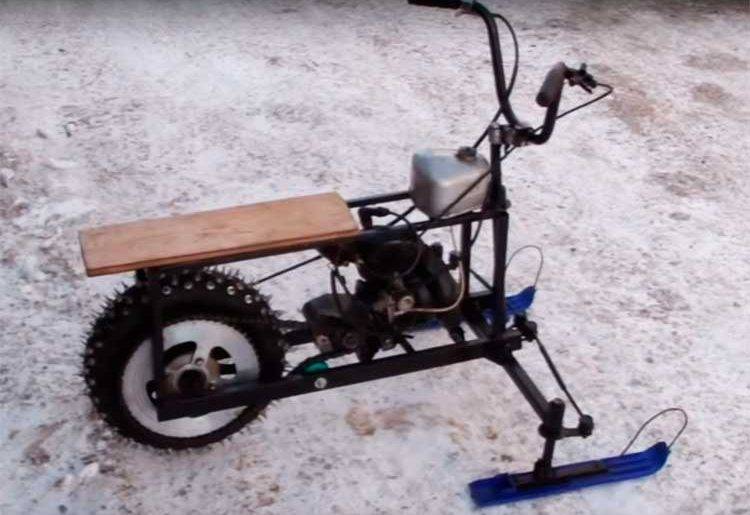

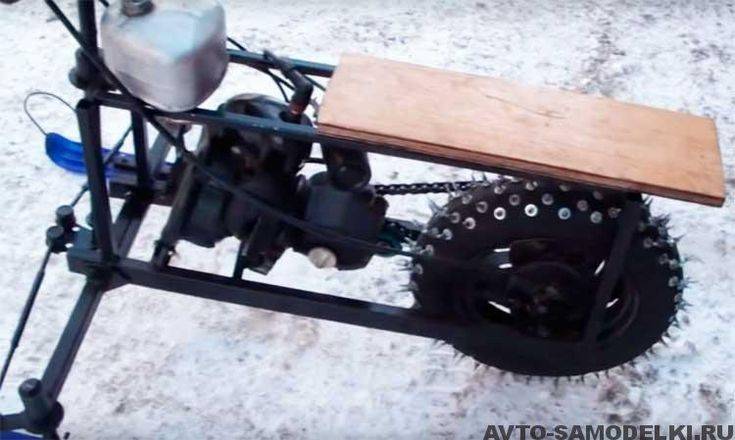

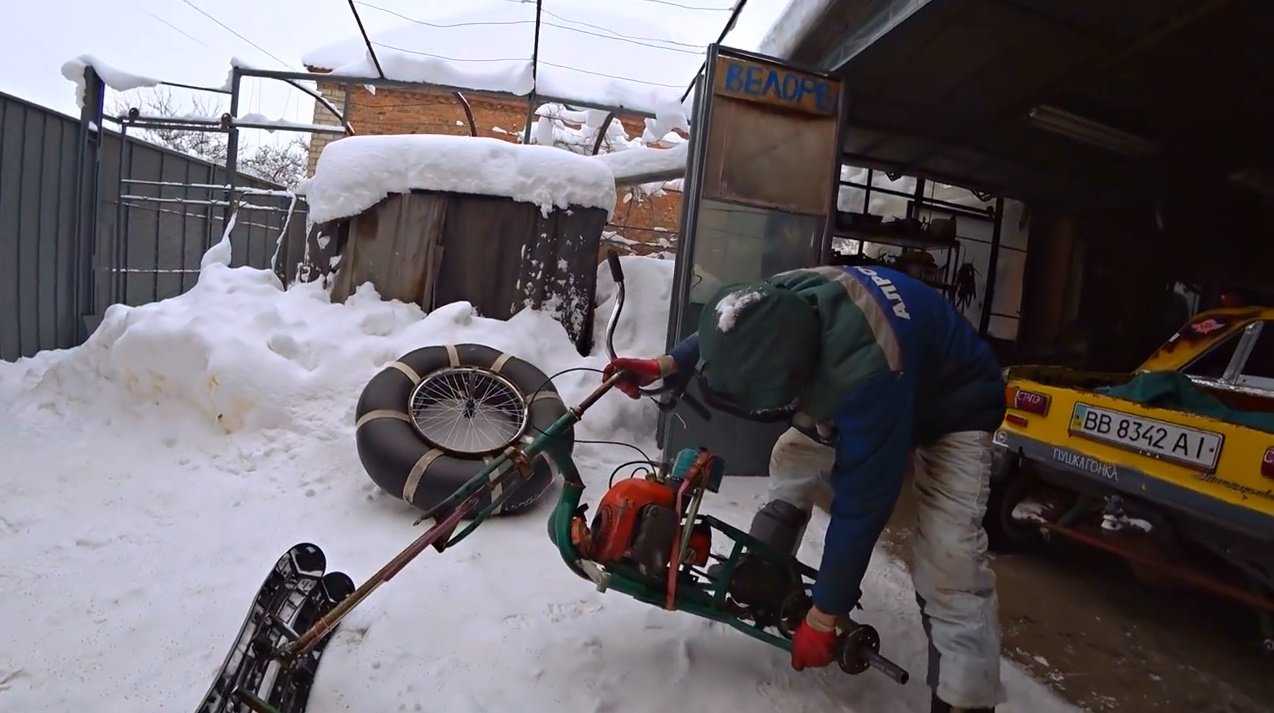

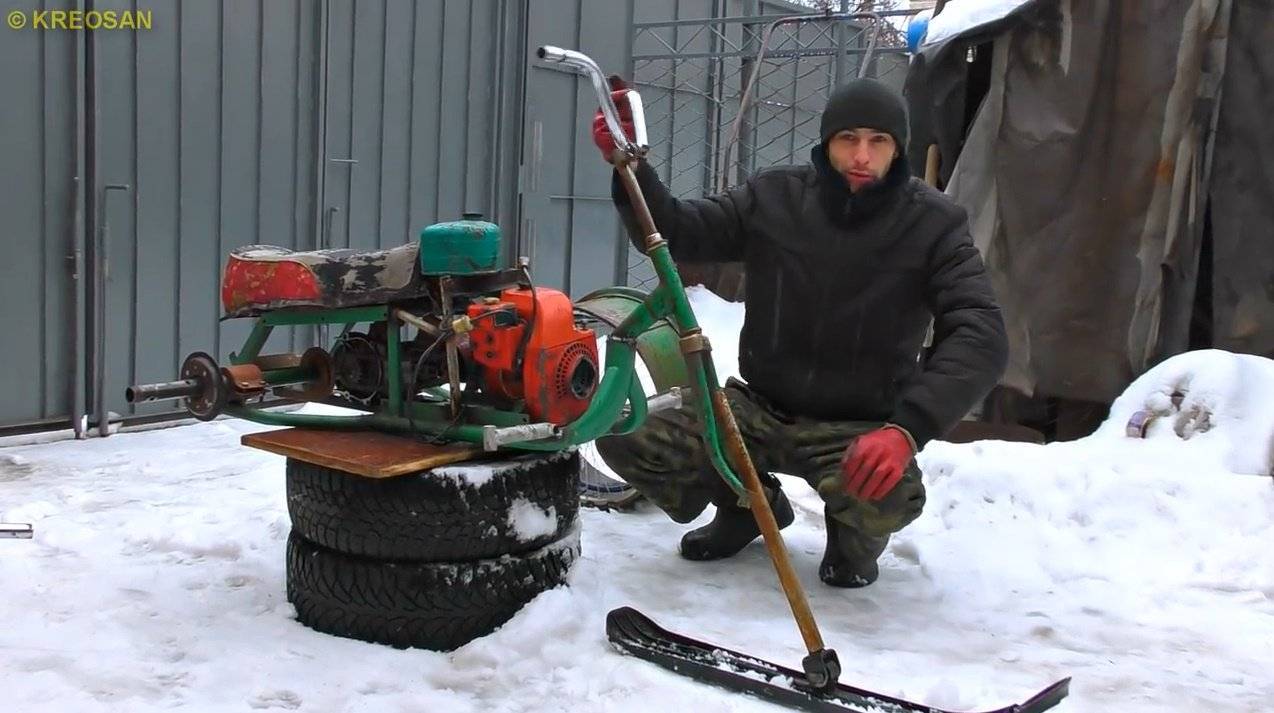

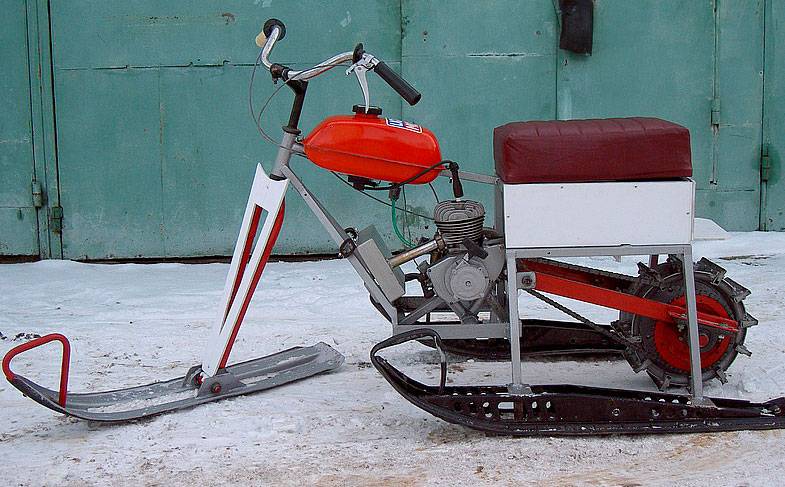

Самодельный снегоход из бензопилы своими руками

Во время непосредственной сборки снегоката нужно строго придерживаться выбранного алгоритма действий.

Порядок выполнения работ следующий:

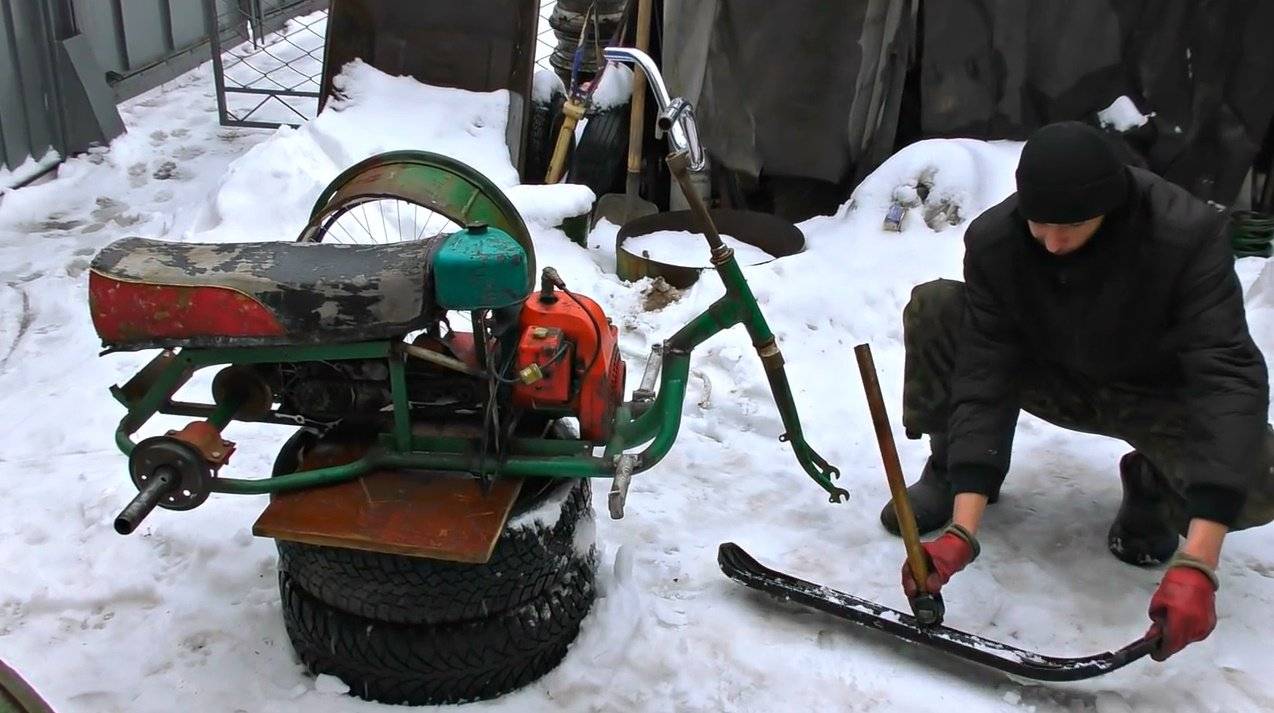

Вначале оператор должен сделать переднюю лыжу. Она должна быть тонкой и, одновременно, максимально прочной. Если лыжа будет слишком толстой, то снегоход не сможет быстро скользить по снегу. Если для ее изготовления использовать слишком тонкие и уязвимые материалы, то она быстро сломается при первом же ударе о твердое препятствие. Лучше всего взять за основу лыжи усиленную ребрами жесткости 3-миллиметровую стальную пластину, которую нужно заранее выпрямить. После этого нужно приварить друг к другу 2 металлических уголка. К передней части пластины потребуется приварить носик, а соединенные ранее уголки прикрепить в средней ее части. Для фиксации уголков их нужно приварить к лыже толстым сплошным швом;

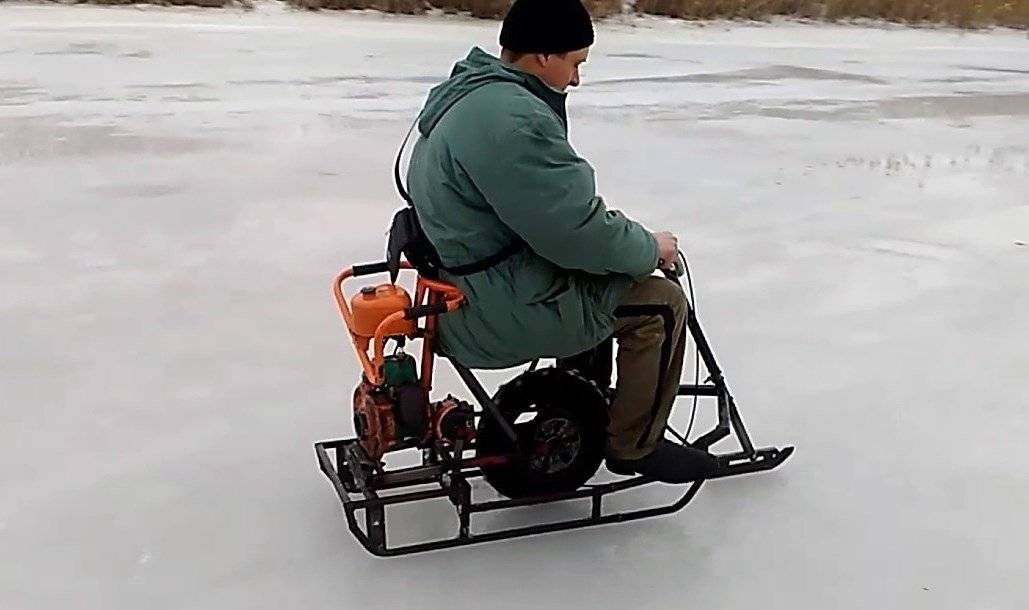

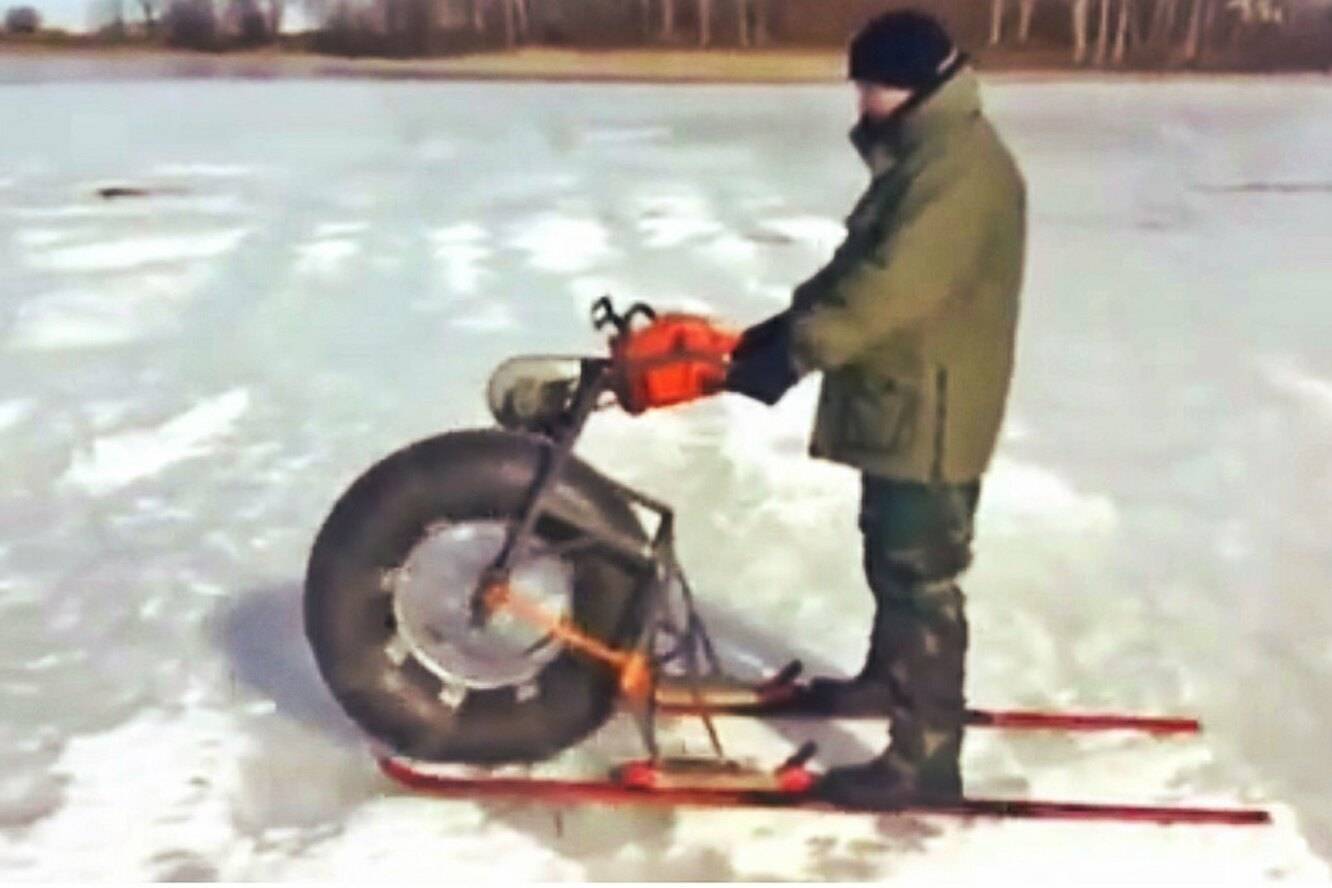

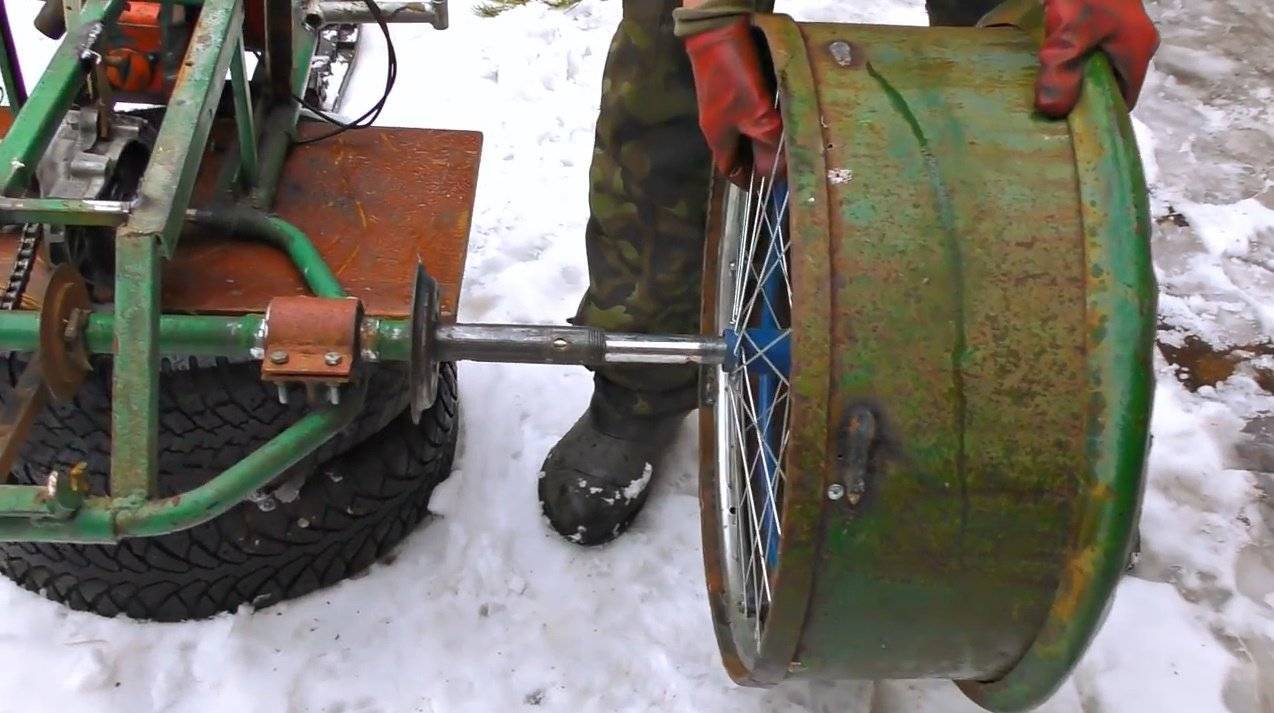

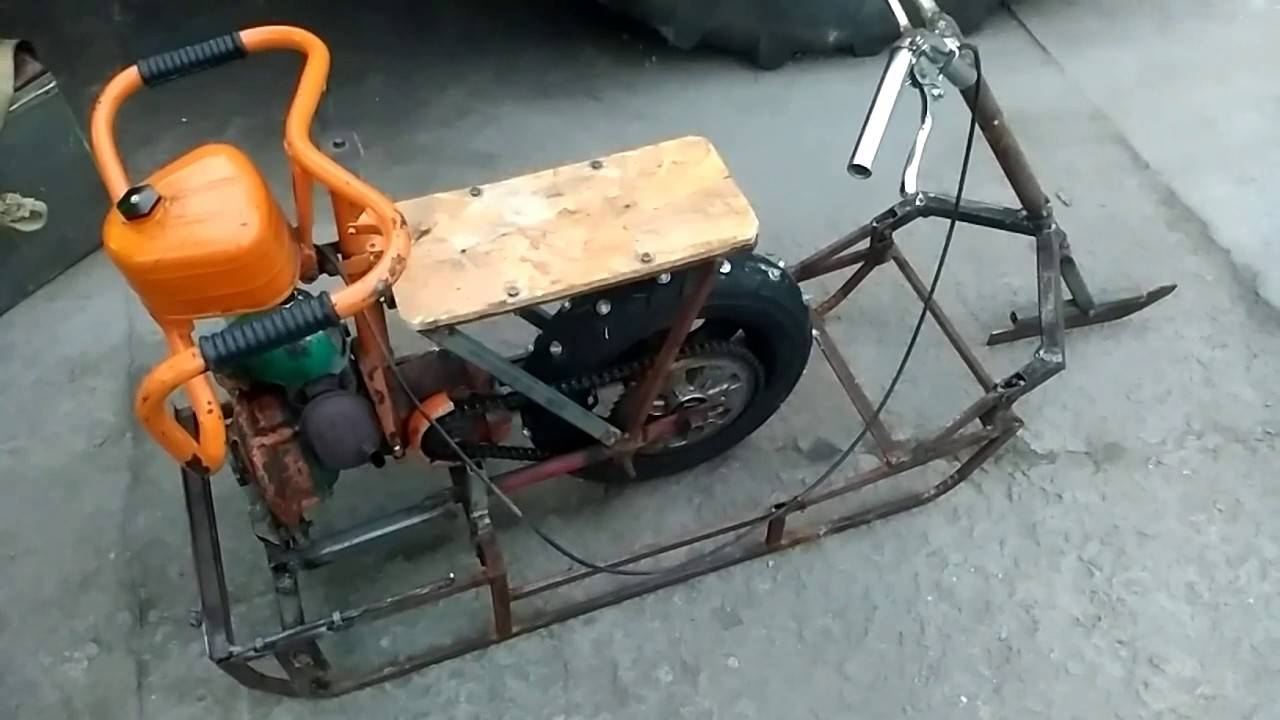

В задней части снегохода из бензопилы может располагаться колесо или гусеничный механизм, сделанный из транспортерной ленты. Вариант с колесом предпочтительней, так как в этом случае готовый снегокат получится легким и сможет передвигаться на довольно высокой скорости. Для комплектации самоделки подойдет колесо от старой садовой тележки. К нему необходимо приварить уголки, а также установить ведущую и ведомую звездочки от мотоцикла ИЖ на 9 и 43 зуба соответственно В этом случае передаточное число механизма составит 4,7 – этого достаточно для перевозки 3 взрослых людей;

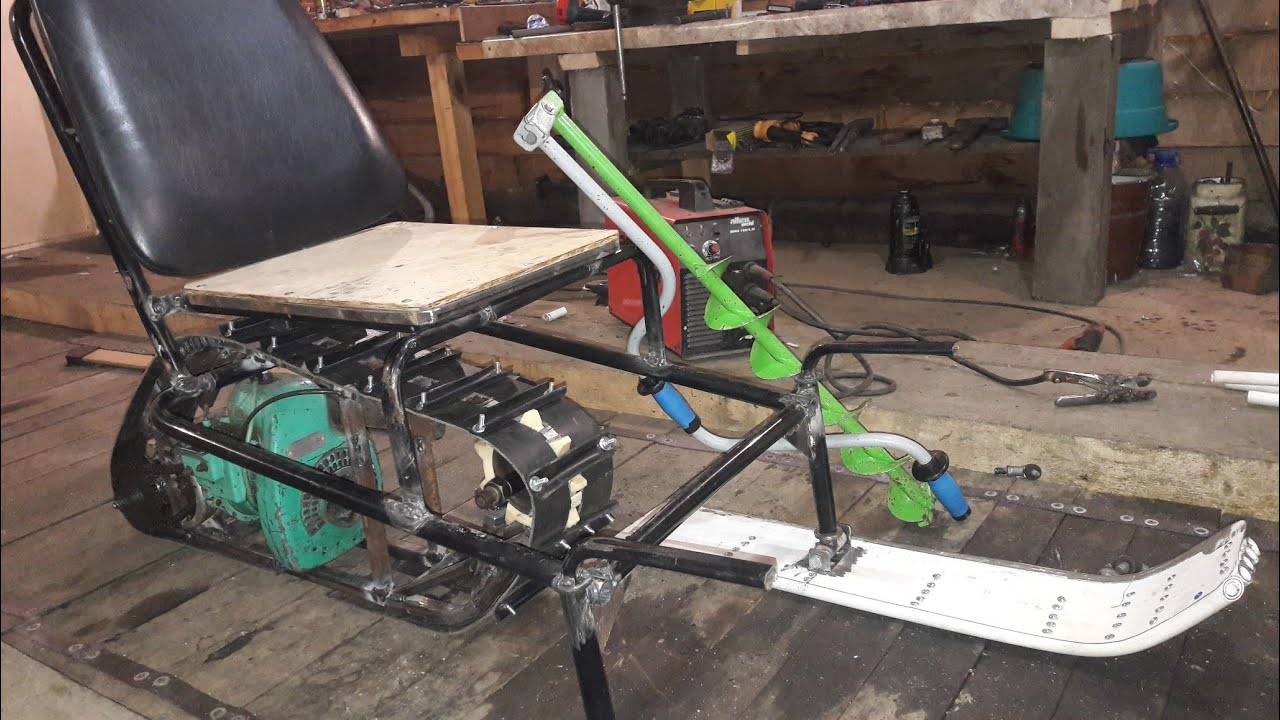

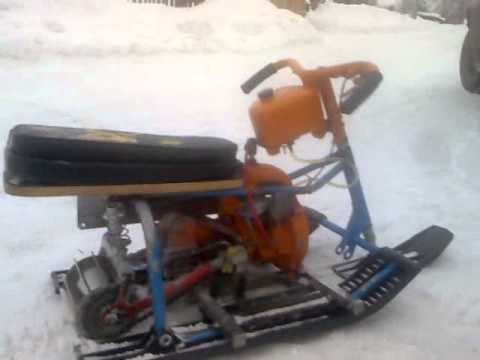

Третий этап сборки – это изготовление опорной рамы. Для ее конструирования подойдет практически все, что может лежать в гараже. Чаще всего для сборки остова используются профильные трубы, уголки, распорки и стяжки. Главное при изготовлении каркаса – сохранить баланс между его небольшим весом и максимальной прочностью. Опорную раму лучше всего варить исключительно по чертежам. В противном случае возрастет риск появления люфтов и кренов при эксплуатации готового снегохода из бензопилы;
Последний этап изготовления – монтаж навесных приспособлений. Самодельный снегоход потребуется укомплектовать мягким сиденьем, а также установить в его передней части рукоятку с ручкой газа и рычагом тормоза.

Готовую самоделку лучше всего покрасить. Краска защитит снегоход от влаги, провоцирующей появление ржавчины. После высыхания снегоката его необходимо испытать во дворе. Для этого оператору потребуется проехаться на агрегате по тонкому слою снега. Если во время резких поворотов в конструкции снегохода не появляются люфты и посторонние звуки, значит можно переходить к его активной эксплуатации на открытой местности.

Какая бензопила для этих целей подойдет?

Для того, чтобы самостоятельно сделать снегоход из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.

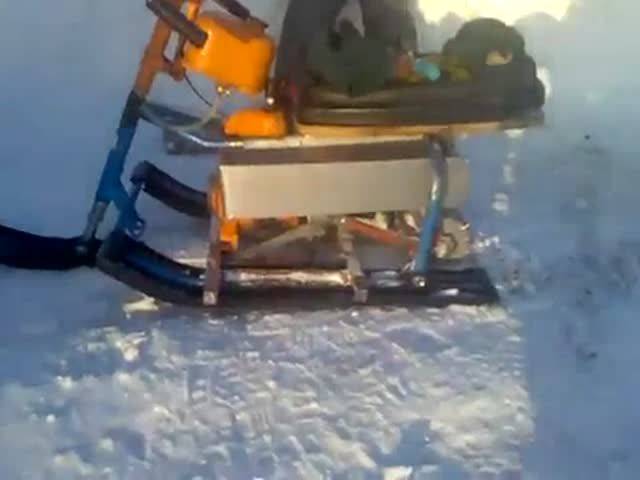

Дружба

Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегохода. Но есть и недостатки – советская пила имеет большой вес и морально устарела.

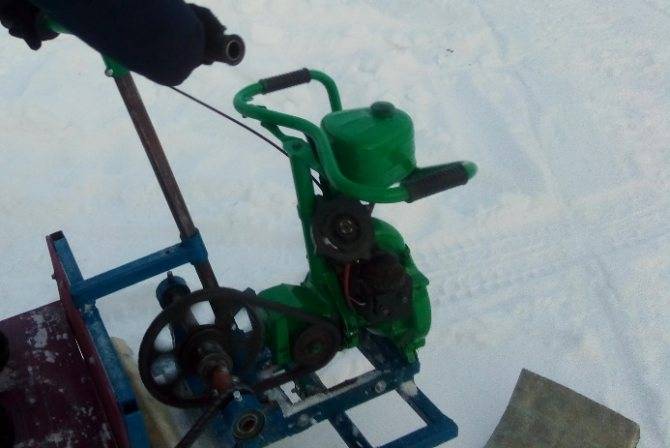

Двигатель

Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».

Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.

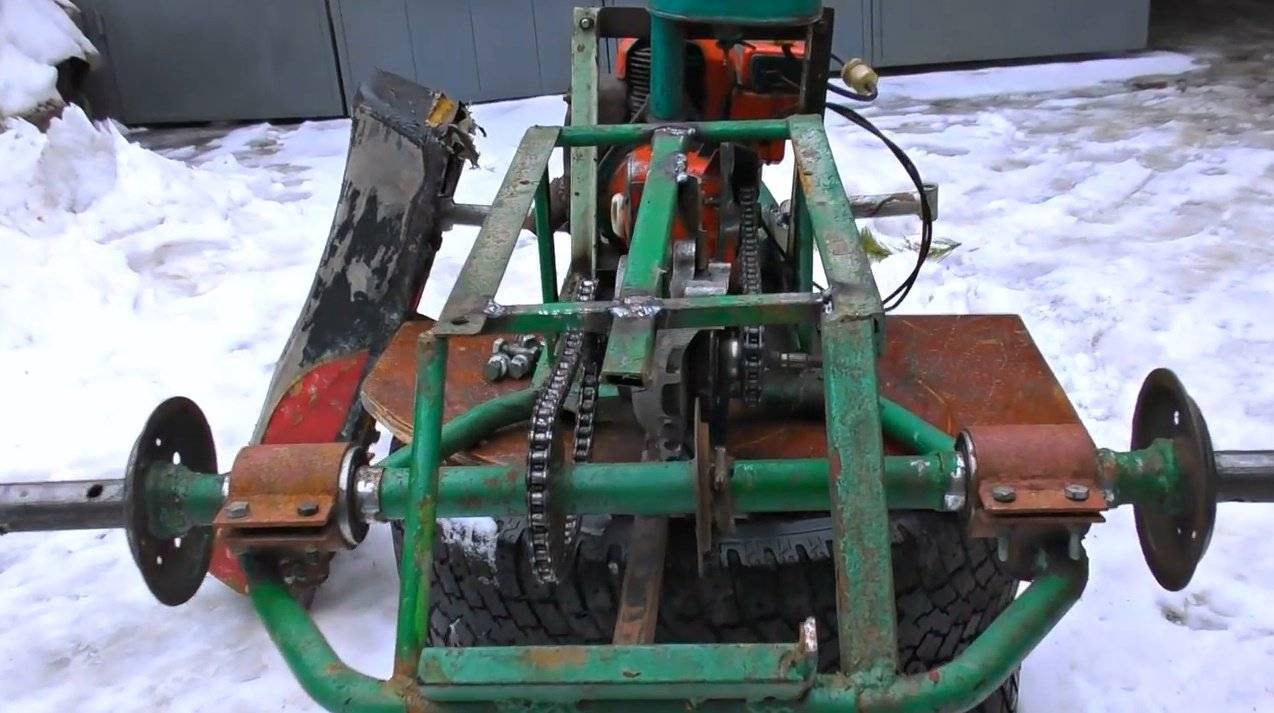

Звездочки

Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.

Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.

На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.

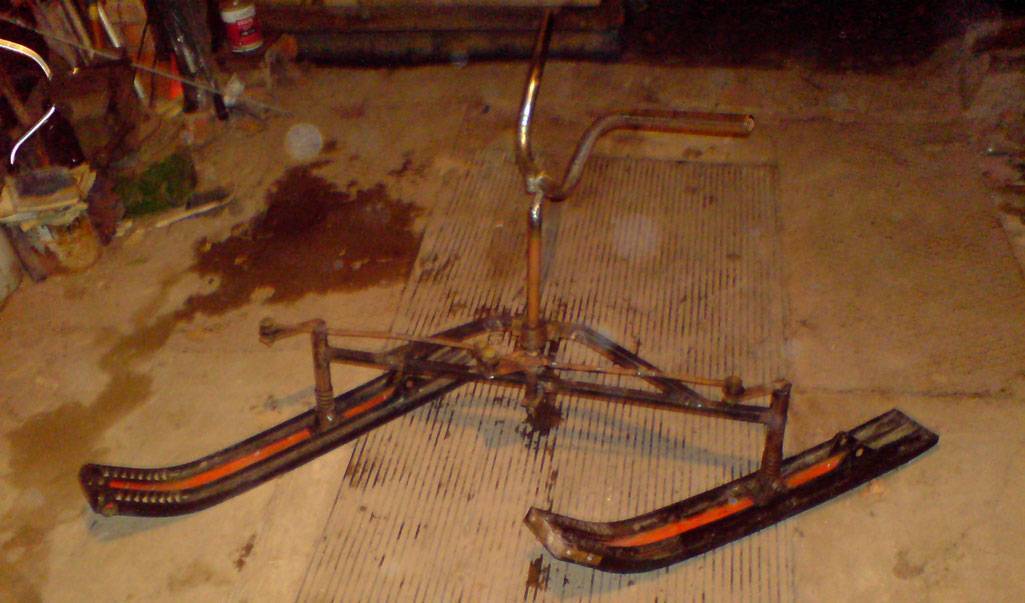

Рулевое управление

На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда

В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя. Это позволит сделать конструкцию более надежной и удобной в управлении

Это позволит сделать конструкцию более надежной и удобной в управлении.

Выбор бензопилы

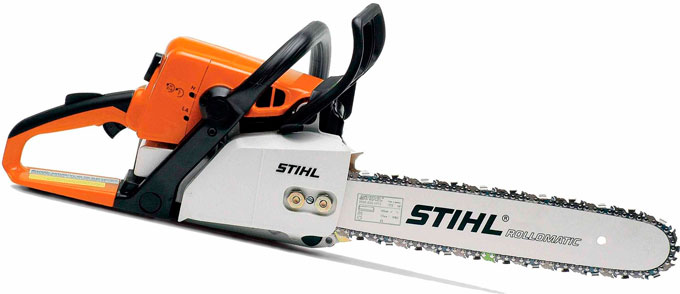

В торговых точках можно встретить несколько моделей бензопил. Наиболее популярные из них, это бензопила «Дружба», бензопила «Урал» и бензопила «Штиль». Прежде, чем выбрать, следует хорошо подумать, сопоставив их технические характеристики.

Бензопила «Дружба»

Это самая простая бензопила, которая может быть использована в качестве движка на снегоход. В итоге получается элементарная конструкция без ничего лишнего.

Единственный недостаток – это большой вес при сравнительно малой мощности. Кроме этого, на конструкции отсутствуют детали для крепления кожухов безопасности. К тому же эта конструкция устарела по всем показателям.

Технические характеристики:

Мощность – 1 кВт;
Вес – 12 кг;
Двигатель (двухтактный);
Длина шины – 45 см;
Топливо (бензин).

Бензопила «Урал»

Это специализированная модель, имеющая большую надежность, мощность и меньший вес, по отношению к мощности. Это экологически чистый агрегат, способный работать в экстремальных условиях.

Если решено использовать бензопилу «Урал», то это хороший выбор. Ее технические характеристики полностью соответствуют, заявленным.

Технические характеристики.

Мощность – 3,68 кВт;
Вес – 11,7 кг;
Двигатель (бензиновый двухтактный);
Габаритные размеры – 46х88х46 см;

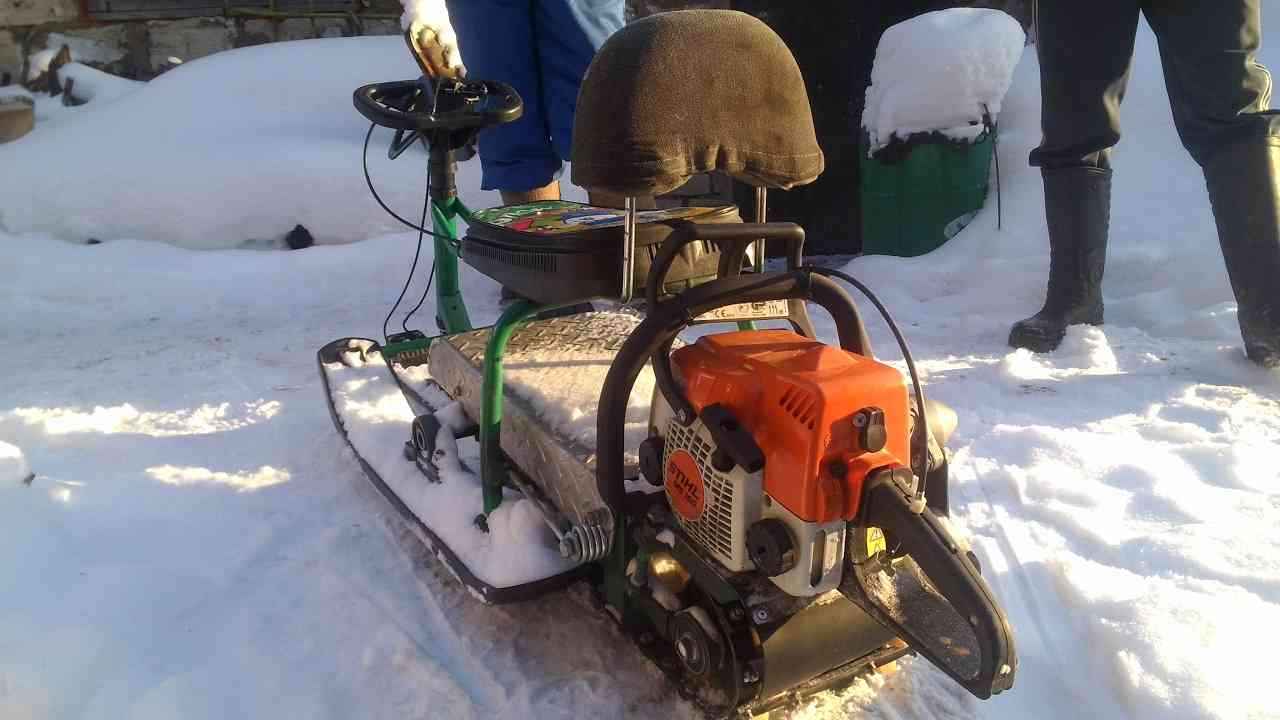

Бензопила «Штиль»

Она так же подойдет для создания снегохода своими руками. Это экологически чистый аппарат, абсолютно безвредный для человека. Основное достоинство бензопилы – это малый вес и бесшумность в работе, по сравнению с бензопилой «Урал», а тем более, если сравнить с бензопилой «Дружба».

Что нужно, чтобы сделать снегоуборщик?

Далее мы на примере будем рассматривать сборку снегоуборщика своими руками на основе бензопилы “Урал”. Дело в том, что именно в данной бензопиле инерционная муфта сцепления в некоторых случая выступает неким предохранителем, защищая ротор от поломок и неисправностей. Мотор оборудования оснащен понижающим редуктором 1:2.

Наша цель — бюджетное создание надежного и производительного снегоуборочного оборудования своими руками.

Для этого будем стараться использовать доступные и дешевые материалы:

вал;
алюминиевые и металлические трубы;
металлические листы;
подшипники и крепления;
мотор из бензопилы;
сварка;
подручные инструменты.

Сам процесс сборки не отличается особенной сложностью, поэтому каждый мужчина смог бы успешно сделать снегоуборщик своими руками в домашних условиях. Для этого не нужно иметь специальные навыки. Если вы не знаете как правильно управляться с некоторыми инструментами, можете посмотреть пару видео-уроков на эту тему.

Стойки

Для установки систем необходимо проработать рамную основу. Обычно на практике центральную часть изготавливают из уголка 63х50 мм. Опорные катки крепятся кронштейнами, которые приваривают в нижней части рамы.

Для установки цепной передачи и редуктора предусматривают площадку из листовой стали, которую приваривают на раму. Используется готовое сидение с другой техники или формируют модуль из фанеры, его обтягивают тканью с поролоном или подходящим материалом. Перед установкой сидения следует обязательно предусмотреть опору для него. Из уголка 30х30 мм изготавливают стойки.

В качестве балки, соединяющей траверсу и переднюю часть рамы, мастера рекомендуют воспользоваться обыкновенной водопроводной трубой, на которую будет крепиться ведущий мост. В центре прикрепляют стойку для установки мотора, по бокам крепятся лыжи. Гусеницу можно взять новую или от Бурана. Приводным валом может служить труба 14-15 мм.

Далее на поперечину крепится двигатель, устанавливают редуктор, затем топливный бак. Тормозную систему обычно не устанавливают, поскольку скорость передвижения снегохода из бензопилы предполагается в пределах 25-30 км/ч. В качестве опорных катков и осей идеально подходят детали с сортировочной техники.

Система управления основана на движении опорных рычагов посредством двуручного руля. Можно воспользоваться рулем от старого велосипеда. Цепная передача — из двух ступеней. Первая – с большой ведомой звездочкой, вторая ступень – с ведущей звездочкой. Дополнительно в целях безопасности оснащают снегоход из бензопилы фарами, различными ограничителями.

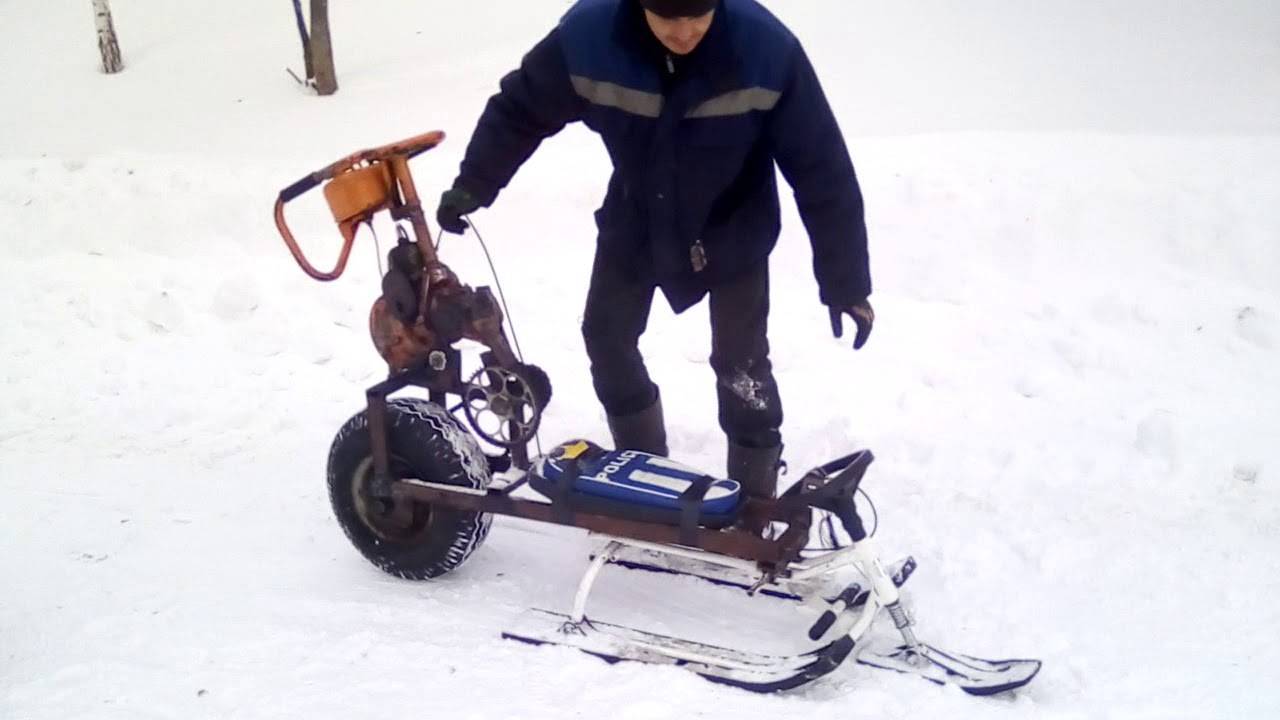

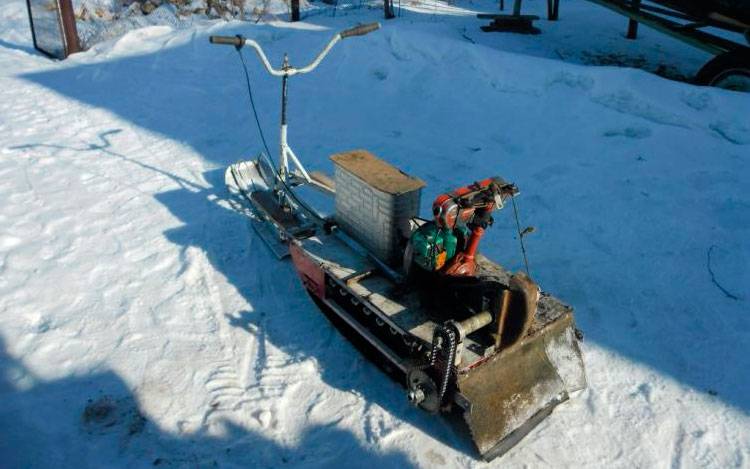

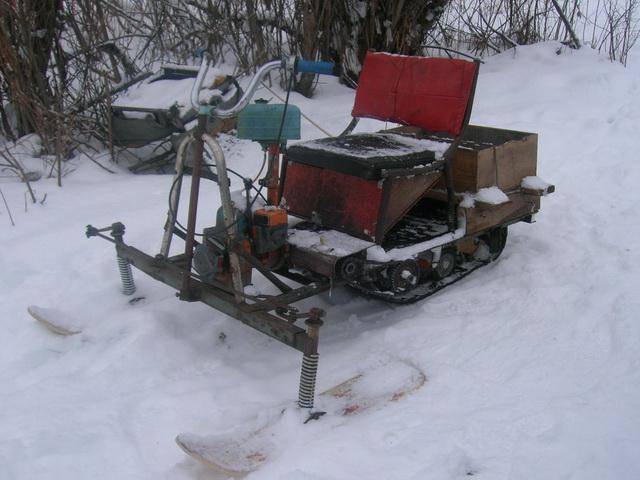

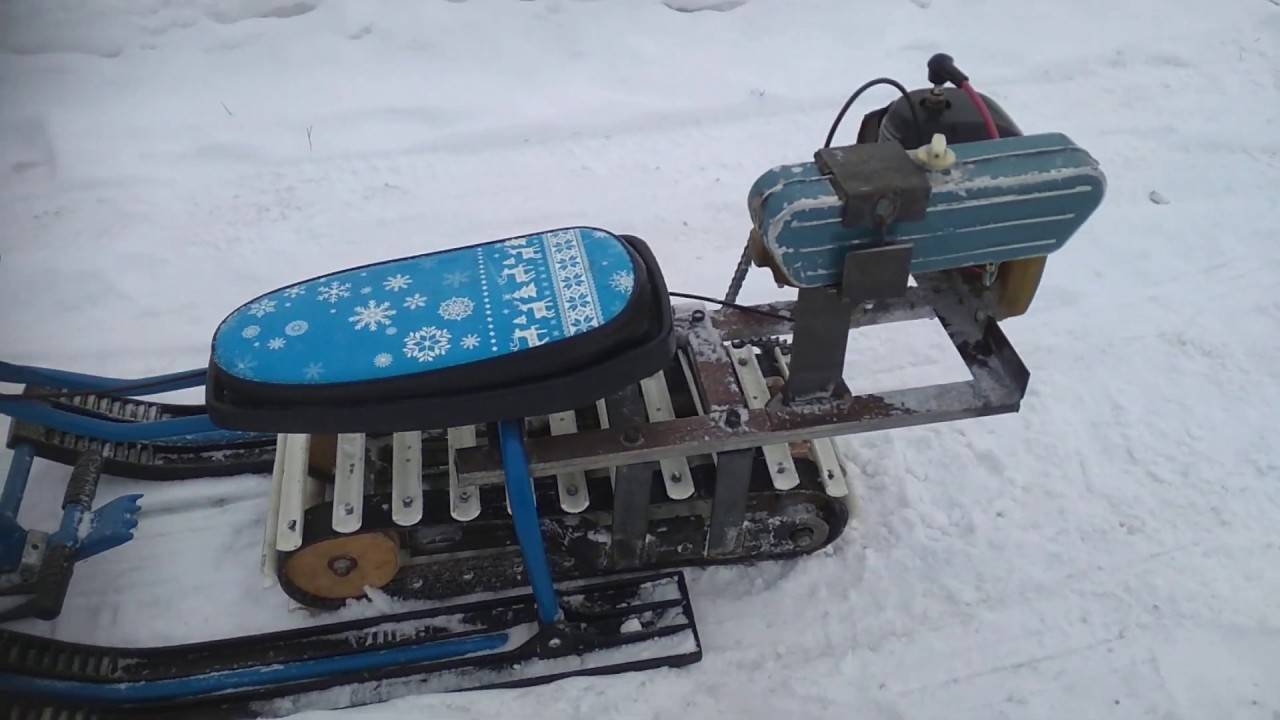

Как сделать самодельный снегоход из бензопилы?

Ось катков можно позаимствовать с картофелекопалки. Их концы нужно немного отпустить. Делается это для того, чтобы оси можно было проточить и произвести нарезку резьбы в 10 мм. Делая самодельный снегоход из бензопилы, не забудьте и про дистанционные втулки. Их следует разместить непосредственно на осях агрегата. Лучше всего брать втулки из дюралюминиевой трубы. Далее закрепляются оси при помощи крепежных болтов или же контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30×30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку — приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

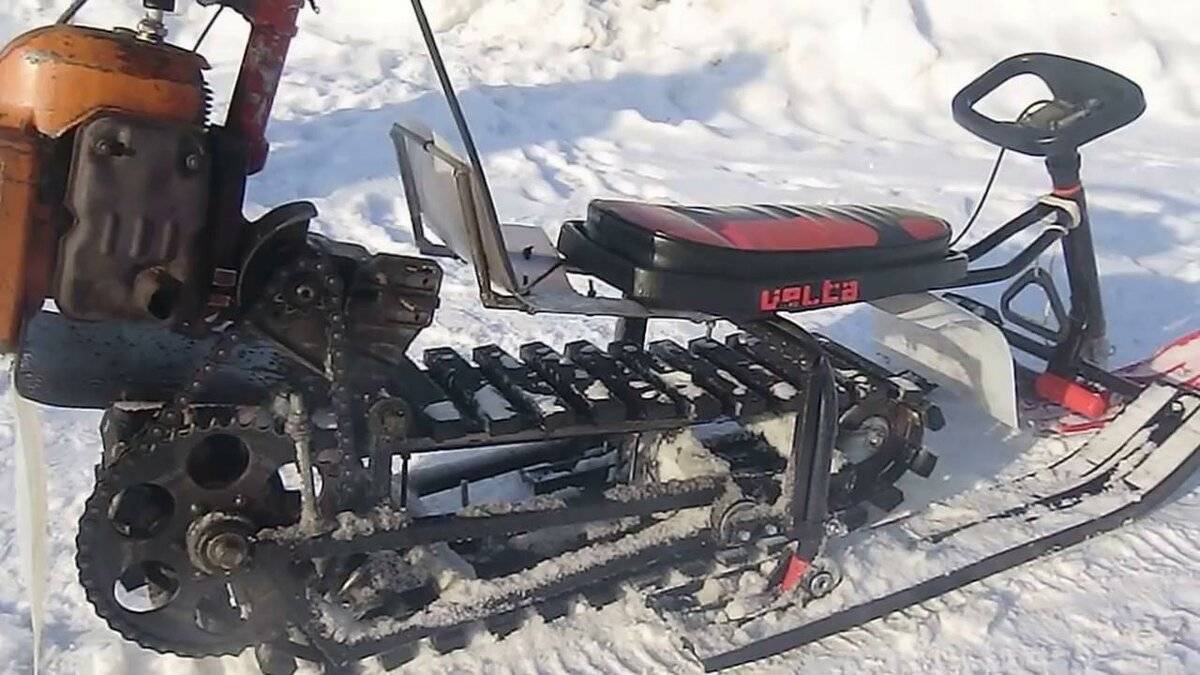

Те, кто делал самодельные мини-снегоходы из бензопилы, берут гусеницы со старого «Бурана». Однако чтобы она нормально функционировала, ее нужно немного укоротить (на 500 мм) и сшить транспортной лентой. Зубчатые колеса изготовьте из капронового листа в 15 мм.

Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.

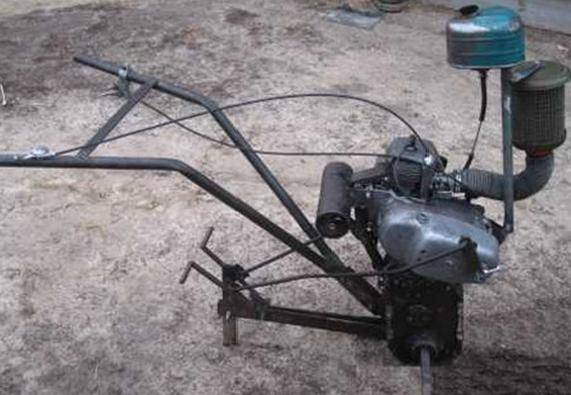

Как сделать мотоблок из бензопилы своими руками

Имея в наличии небольшие участки, приобретать мотоблок за бешеные деньги, в действительности, неоправданно. Помимо непосредственного устройства приходится регулярно покупать и прочие необходимые элементы:

1. Запчасти;

2. Дополнительные оснащения;

3. Смазочные материалы;

4. Горючие вещества.

Именно поэтому для облегчения финансовых растрат стоит попробовать самостоятельно создать мотоблок из бензопилы.

Непосредственный деятельный процесс начинается с изготовления рамы. Она имеет форму куба с углами в 32*32 миллиметра. На поперечные верхние каркасные углы прикрепляется основной двигатель. Топливный бак устанавливается немного ниже на кронштейны. Вертикальные стойки переднего плана располагают на себе промежуточные опоры вала. Для того чтобы установить ходовые валовые подшипники, необходимо к продольным уголкам подсоединить специально разработанные опоры.

По итогу всего вышеописанного процесса получается прекрасный мотоблок с центром тяжести, располагаемым над колесной опорной поверхностью. Металлический груз вполне возможно использовать на переднем элементе рамы. Применяя трубные перекладины с диаметров в тридцать миллиметров, можно получить замечательное ручное управление. Каток обрезиненного характера может стать материалом для непосредственного изготовления колес.

В мотоблоке, созданном своими руками, используются две специализированные звездочки. Одна из них играет ведущую роль, а вторая влияет на промежуточный вал.

Приводной вал

Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночную канавку для посадки ведомой звезды II ступени цепной передачи. Данная деталь также называется звездочкой ведущего вала гусеницы и закрепляется гайкой на 14 мм. Предварительно на данной детали следует сделать соответствующую резьбу.
