Шлифовальный станок по дереву своими руками

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

размеры гриндера;
назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками

Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Принцип работы шлифстанков

К главным характеристикам работы ленточного шлифующего станка принадлежат темп подачи и усилие, с которым лента может прижиматься к возделываемой детали. Подобные характеристики, как уровень зернистости шлифующей ленты, необходимо подбирать в зависимости от того, из какого материала сделана возделываемая часть, а также от уровня шероховатости, которой должна владеть плоскость подвергнутого обработке изделия.

Характеристики материала, в частности, его прочность, в первую очерёдность влияют на то, с какой зернистостью необходимо подбирать шлифующую ленту. Системами обрабатывания, которые непосредственно объединены между собою, считаются темп подачи и напряжение прижима ленты. Таким образом, в случае если осуществлять шлифование на большой скорости, но с небольшим усилием прижима шлифующей ленты, то определённые зоны плоскости детали могут быть невозделанными. В случае если же, напротив, повысить напряжение прижима и уменьшить темп подачи, то можно встретиться с тем, что в единичных местах возделываемой плоскости могут возникнуть прожоги и потемнение материала.

На итоги шлифовки оказывает воздействие и то, в какой степени высококачественно слеплена шлифующая лента. Для того чтобы приобрести значительное качество обрабатывания и не встретится со сбоями в работе станка, не следует применять шлифующие ленты, которые приклеены неправильно или имеют надорванные края. При одевании ленты на валы оснащения необходимо размещать её таким образом, чтобы конец шва, находящийся внахлёст, не задевался о плоскость возделываемой детали, а проскальзывал по ней.

Как балансировать шлифовальный станок?

Далее круги нужно балансировать, иначе станок довольно сильно вибрирует при работе, я для балансировки использовал саморезы с прессшайбой с подложенными несколькими шайбами, балансировка осуществлялась определением самой тяжелой точки круга – если слегка крутануть круг на валу, круг остановится самой тяжелой точкой вниз – это значит что на самой верхней точке круга нужно крепить грузик (как в шиномонтаже :)). Вес груза добавляется до тех пор, пока круг не начнет останавливаться в любом другом положении.

А далее, если круг останавливается в одном и том же другом положении, значит нужно добавлять еще один груз, но это бывает редко – у меня такое было только у одного круга из 4-х, в остальных 3-х кругах было достаточно по одному грузу на круг. В случае правильной балансировки круг можно поместить в любой положение и он будет оставаться на месте. Заморез с балансирующими шайбами лучше смазать клеем, чтобы он не раскрутился и не вылетел со временем.

После балансировки кругов станок стал работать очень тихо – слышен только звук работы двигателя и свист воздуха, вибрация минимальная.

Далее была изготовлена полка-столик для деталей из стали 4мм шириной 8см. Крепление полки к верстаку осуществляется с помощью деталей из уголка 36х36 мм. Все крепления на болтах – подвижные с целью регулировки – есть возможность регулировать расстояние от круга – я оставил примерно 1мм, угол наклона столика к кругу – обычно использую 90 градусов, но можно и изменить угол, для этого нужно снять нижний кожух, но нужно это бывает редко.

На полку был изготовлен уголок, который устанавливается под углом 90 градусов к поверхности круга, что очень удобно для придания ровных граней заготовке. Этот уголок легко снимается, т.к. крепится к столику двумя болами-“барашками”.

Ну и позднее были изготовлены кожухи – кожух вокруг круга и вала двигателя из стали 1мм и кожух под рабочий столик, а также пропилено “окно” в верстаке, т.к. в будущем планируется еще изготовить третий кожух на “окно” под верстак для подключения пылесоса.

Меры безопасности во время работы

При работе на станке требуется соблюдать следующие правила техники безопасности:

Для защиты органов зрения все работы у станка выполнять в защитных очках или маске.
Проверять перед началом работы абразивные круги на предмет трещин и повреждений.
Количество оборотов двигателя не больше установленных производителем.
Изменять положение детали и удерживающих её приспособлений в процессе работы — запрещено.
Шлифовальные круги на всех станках должны быть оборудованы соответствующей защитой.
На верстачных шлифовальных станках стол подачи заготовки закреплять на 1,5−3 мм от круга.

Общее назначение и виды станков

Станок предназначается для окончательной обработки деталей и заготовок из разных материалов путём воздействия на них поверхностью с абразивным или алмазным напылением. Станок, его составляющие механизмы и приспособления позволяют соблюдать точность размера и форму, а также обеспечивают создание идеальной поверхности детали или заготовки.

С помощью станка можно обработать плоские детали, поверхности снаружи и внутри, детали различной геометрической формы, шлифовать или полировать резьбу и зубья зубчатых колёс. По своим характеристикам шлифовальные станки делятся на:

Круглошлифовальные.
Внутришлифовальные.
Бесцентрово-шлифовальные.
Плоскошлифовальные.
Специальные станки (для шлифовки резьб, зубчатых колес).

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами — это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Осцилляционные шпиндельные шлифовальные станки по дереву, своими руками – Токарь

Конструкция ленточных агрегатов
Материалы для сборки станка
Стол
Выбор двигателя
Сборка барабанов и ленты
Барабанно-шлифовальный агрегат
Процесс сборки

Основная функция шлифовальных станков по дереву заключается в чистовой обработке натурального материала при помощи абразивных элементов. Станки и приспособления всевозможных типов могут обладать широким спектром возможностей и позволяют осуществлять заточку ножей, шлифовку декоративных и мебельных изделий, а также выполняют внутреннюю и наружную полировку заготовки.

Современным агрегатам под силу сверхтонкая полировка, придающая изделиям идеально гладкую поверхность. Одним из достоинств такого оборудования является отличная производительность и высокая эффективность как при выполнении грубого процесса обдирки, так и при скоростном шлифовании.

На производстве часто можно встретить калибровальный, тарельчатый и осцилляционный (шпиндельный) тип агрегатов для шлифовки. Не менее популярным является дисковый шлифовальный станок, ленточный гриндер и барабанный полировщик.

Кинематика всех без исключения шлифовальных устройств, будь то калибровочный или полировочный образец, основана на вращении или перемещении деревянной детали по прямой или дуговой траектории и одновременном вращении рабочей части агрегата, но это касается стационарных станков.

Заводская техника стоит недешево, поэтому многие владельцы небольших домашних мастерских все чаще интересуются, как сделать ленточный шлифовальный станок самостоятельно.

Сборка барабанов и ленты

Теперь нам предстоит сделать два барабана на плоскошлифовальный агрегат, для чего потребуется лист ДСП, из которого выпиливаются заготовки 200х200 мм и собирается пакет диаметром 240 мм.

После сборки конструкция протачивается до диаметра 200 мм. Ведущий цилиндр устанавливается на валу привода, и именно он будет приводить в движение абразивный материал.

Натяжной элемент закрепляется вокруг оси станины на подшипниках.

При сборке барабанов не забывайте, что их внутренний диаметр должен превышать внешний на несколько миллиметров. Это необходимо для того, чтобы лента размещалась в средине цилиндра и не соскальзывала. Теперь нам потребуется шлифовальная лента, для которой подойдет абразивный наждачный материал, разрезанный на полосы, а затем склеенный между собой качественным клеевым составом.

JET-ONLINE

Шлифовальные станки по дереву предназначены для финишной обработки заготовок из массива древесины, ДСП, МДФ, ДВП, фанеры и других древесно-стружечных материалов.

Абразивная обработка на шлифовальном станке позволяет сгладить неровности и нивелировать шероховатость поверхности заготовки, а при необходимости – придать деревянной детали определенную форму, выполнить торцовку и шлифовку кромки.

В интернет-каталоге Jet-online представлена обширная номенклатура шлифовальных станков по дереву бренда Jet – высокоточных и надежных устройств, рассчитанных на продолжительный цикл работы без технических перерывов. Мы предлагаем как компактные станки небольшой мощности для бытового использования в домашних мастерских, так и производительные шлифовальные установки для столярных мастерских и промышленных цехов.

Преимущества шлифовальных станков по дереву Джет:

Высокая производительность, улучшенная точность и качество шлифования.
Мощные асинхронные двигатели с экономичным энергопотреблением.
Дополнительные приспособления для быстрой наладки и улучшения точности обработки.
Массивное чугунное основание для настольной или напольной установки, обеспечивающее отсутствие вибраций.
Эффективное использование абразива.
Сертифицированная техника, соответствующая строгим нормам электротехнической безопасности.

Тарельчатые шлифовальные станки

Шлифовальный узел тарельчатых станков по дереву представляет собой массивный диск из чугуна, предназначенный для профессиональной обработки деревянных заготовок. Чугунный рабочий стол станков с возможностью регулировки угла наклона снабжен специальными пазами для удобной работы с упором или приспособлением для шлифовки по кругу.

Безопасность обработки деталей обеспечивает электронная система торможения, которая останавливает вращение диска не позже, чем через 10 сек. после выключения двигателя. В нашем каталоге представлен тарельчатый шлифовальный станок по дереву JDS-12 с потребляемой мощностью 1 кВт и весом 54 кг, оснащенный встроенной системой пылеудаления.

Основные модели устройств

Станки барабанного типа можно приобрести в готовом к использованию виде. Существует несколько наиболее популярных и распространенных брэндов по производству этих устройств. Есть смысл представить отдельные их модели.

Компания JET. Американская фирма специализируется на производстве современных станков самых различных типов, в том числе и барабанных. В линейке ее товаров есть несколько шлифовальных станков с цилиндрической формой рабочего круга.

JET DDS-225. Данный станок является одним из наиболее мощных устройств такого типа в линейке производителя. Его применяют как в домашних мастерских, так и на небольших производствах. Характерная черта – двойной шлифовальный барабан. Стоимость у этого станка соответствующая – от 150000 рублей.
JET 10-20 PLUS. Компактное устройство для шлифования, которое позволяет обрабатывать до 50 сантиметров поверхностей. Отлично подойдет для небольших домашних мастерских. Стоимость не превышает 25 тыс. рублей.
JET 16-23 PLUS. Считается одним из наиболее универсальных станков своего типа. Его применяют для обработки строительных материалов, кухонных приборов и даже музыкальных инструментов. Чаще всего такой станок используют на мелких предприятиях по производству мебели.

Кроме этих станков, есть и неплохие варианты от немецких производителей. Стоит отметить, что в зависимости от цены, немецкие компании предлагают и соответствующие наборы возможностей для своих аппаратов. Минимальная сумма, за которую можно приобрести шлифовальный станок в базовой комплектации – 15-16 тыс. рублей.

Видео: пошаговое изготовление барабанного шлифовального станка.

Виды шлифовальных станков

В продаже представлены разнообразные готовые приспособления, с помощью которых можно обрабатывать деревянные заготовки любого размера. Для понимания механизма работы, рассмотрим некоторые из них:

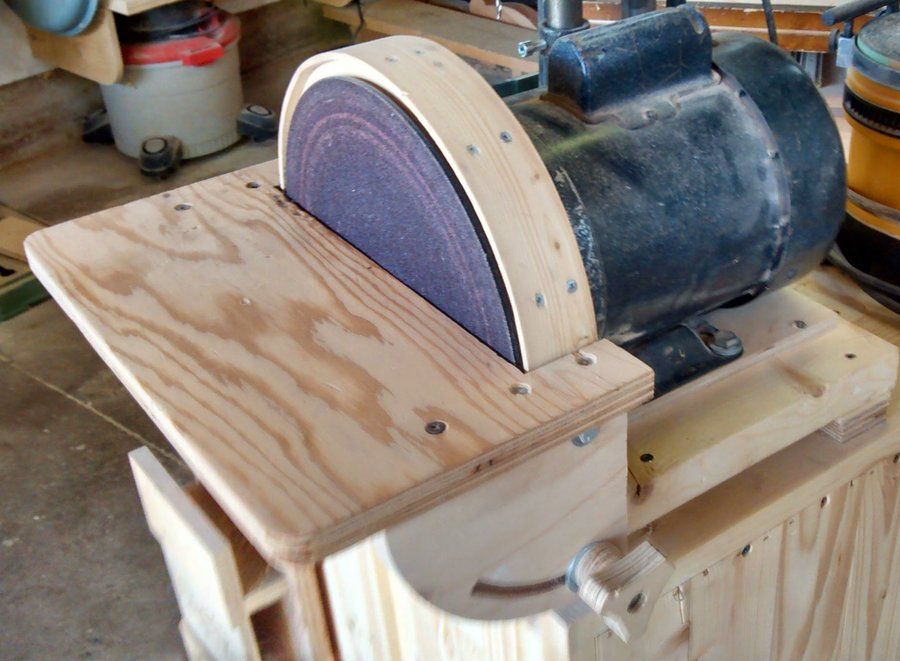

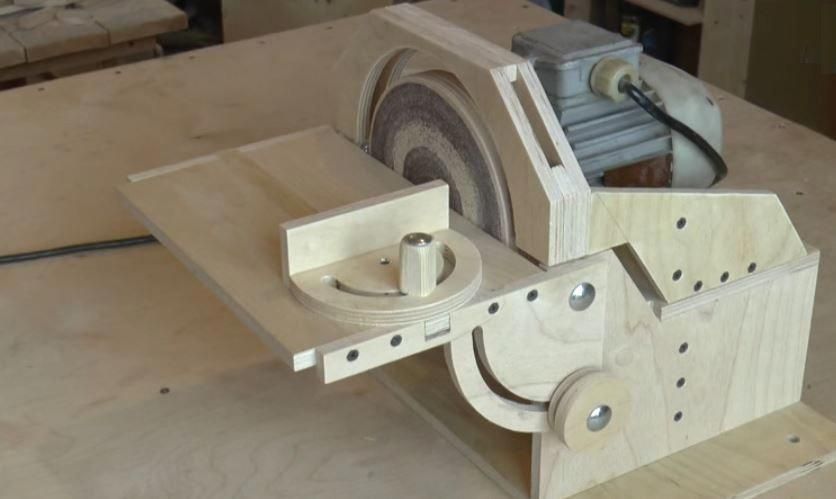

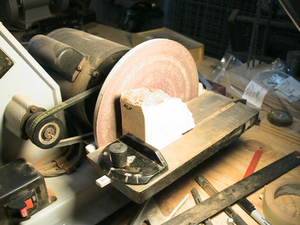

Дисковый шлифовальный станок

Исходя из названия, рабочая поверхность выполнена в виде диска.
Конструкция достаточно простая – на ось электромотора надевается круг с хорошей жесткостью. Внешняя поверхность имеет покрытие в виде липучки, на которую крепится наждачная бумага. Никаких редукторов и приводных механизмов не требуется. Усилие при шлифовке небольшое, ось ротора вполне справляется с нагрузками.

В поперечной плоскости, на уровне центра диска, устанавливается подручник. Он может иметь шарнирное крепление, что позволяет обрабатывать заготовки под фиксированным углом.

Особенностью дисковых станков является регулировка скорости обработки без изменения числа оборотов оси. Вы просто перемещаете заготовку вдоль радиуса круга. При единой угловой скорости, линейная скорость на периферии выше.

Ленточный шлифовальный станок

Полоса наждачной бумаги, соединенная в непрерывную ленту, натянута между двумя валами.
Причем наждак в рабочей зоне не провисает под давлением заготовки. Под лентой установлена упорная рабочая плоскость, из материала с низким коэффициентом трения. Прижимая обрабатываемый материал к плоскости, оператор, получает бесконечную абразивную поверхность.

Качество, и легкость обработки, не идет ни в какое сравнение с ручными приспособлениями. При массовом изготовлении деревянных изделий, такой санок – незаменимый атрибут любой мастерской.

Главная особенность – предсказуемый результат на протяжении всей плоскости. Можно ровнять торцы достаточно большой длины.

Рабочая поверхность может быть горизонтальной или вертикальной, равно как и направление движения ленты.

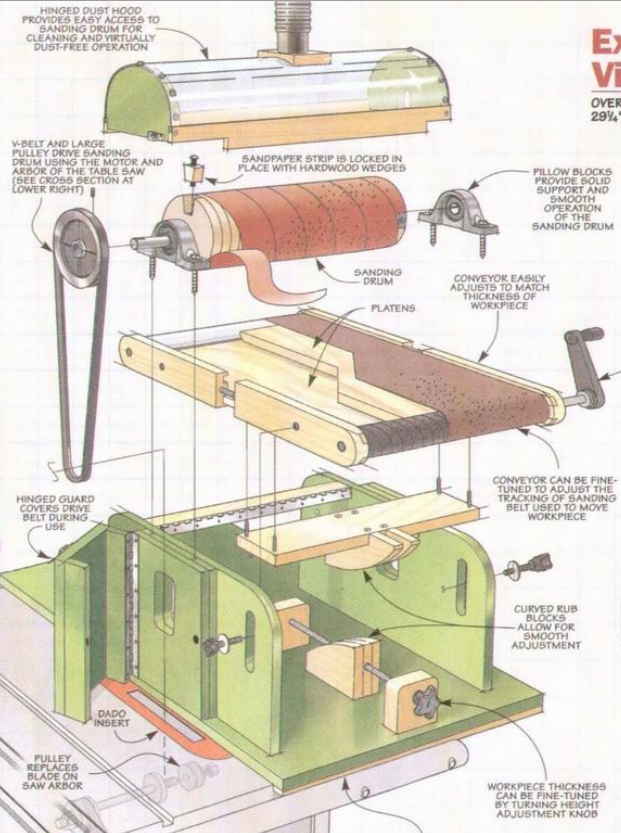

Барабанный шлифовальный станок

К шлифовальным агрегатам такое устройство можно отнести с некоторой натяжкой. Основное применение – горизонтальное выравнивание плоскостей по методике фуганка.
Принцип действия следующий – на одном или двух барабанах закрепляется наждачная бумага. Наиболее распространенный способ – наматывание по спирали. Снизу, под барабаном, расположен плоский стол. Расстояние между обрабатывающей поверхностью и столом регулируемое. Установив фиксируемую высоту, можно выполнять калибровку однотипных изделий, выравнивая толщину заготовок.

Шлифовальный станок два в одном

Для экономии места (и денежных ресурсов), производители часто совмещают два типа приспособлений в одной конструкции.
Это позволяет не только снизить затраты на приобретение, но и повысить удобство работы. Вы можете при обработке одной детали, пользоваться преимуществами сразу двух шлифовальных установок: дисковой и ленточной. При этом двигатель используется один, и нагрузка на него возрастает не сильно.

Глядя на готовые конструкции, становится понятно, как сделать шлифовальный станок своими руками. С расходными материалами нет проблем, поэтому можно сразу проектировать аппарат под определенные задачи. Любое универсальное приспособление проигрывает узкопрофильному.

Области использования

Ленточный станок может быть использован для обрабатывания элементов, произведенных из разных материалов: древесины, стали, разных цветных металлов. Что удобно, подвергать обработке при помощи такого станка можно составляющие, которые имеют разную конфигурацию: четырехугольную, круглую и плоскую. При помощи подобного оснащения можно подвергать обработке круглые и трубные составляющие, отличающиеся большим диаметром поперечного сечения.

Ленточный электростанок используется для ликвидации незначительных недостатков возделываемой плоскости:

углублений;
возвышенностей;
заусенцев;
обработки финишного покрытия;
удаления наплыва грунтовки и лака, грата;
шлифовки внутренних плоскостей;
обработки закруглений на плоскости детали.

Основными задачами, которые осуществляет ленточный станок шлифующей группы, считаются:

финишное сглаживание обрабатываемой плоскости;
доведение уровня шероховатости плоскости до требуемого материала;
доведение возделываемых плоскостей до уровня гладкости перед их напылением лаком и иными отделочными материалами.

Проектирование – начальный этап

Разные модели шлифовальных устройств позволяют обрабатывать всевозможные деревянные материалы.

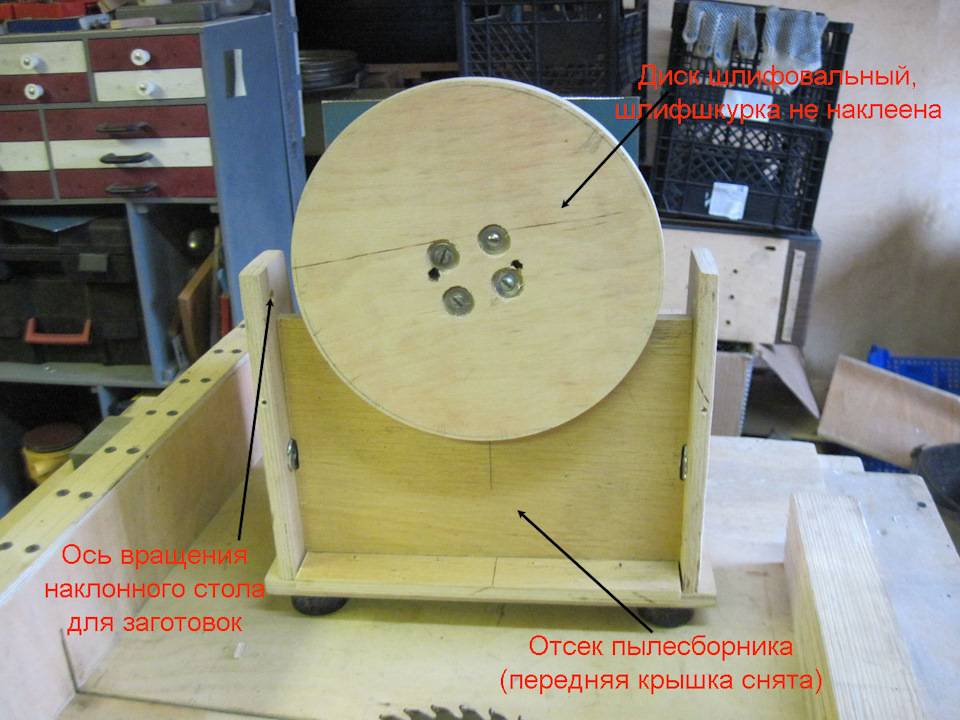

Дисковый шлифовальный станок по дереву

Перед тем как начать изготавливать самодельный шлифовальный станок по дереву, важно определиться, для каких целей он понадобится. От этого будут зависеть технические параметры инструмента:

От этого будут зависеть технические параметры инструмента:

На производительность прибора влияет его мощность. Для домашнего использования достаточно будет 400 Вт. Высокую работоспособность обеспечивают машины мощностью до 1 кВт.
На качество шлифовки влияет скорость вращения рабочего инструмента. Максимальный показатель – 3 тыс. оборотов в минуту.
В зависимости от типа обрабатываемой поверхности рассчитывается рабочая площадь. От нее зависит ширина барабанов станка.
Размеры станка – важный показатель того, где оборудование будет использоваться: в цехах или в небольшой домашней мастерской.

https://youtube.com/watch?v=ZRdhuAIpTHU

Простой самодельный шлифовальный станок

Виды шлифовальных станков

При плотной работе с деревянными деталями и предметами, мастеру нужно знать, какие бывают шлифовальные станки по дереву, чтобы подбирать наиболее оптимальный вариант устройства для себя.

По принципу устройства виды шлифовальных станков по дереву делятся на 3 типа: ленточный (гриндер), дисковый, барабанный.

Ленточный станок считается самым распространенным. Лента с абразивным покрытием крепится на двух валах, которые приводит в действие асинхронный мотор. При этом шлифовальный элемент может располагаться в горизонтальном или вертикальном положении. В процессе работы лента не провисает, а обрабатывает древесину без возникновения большой силы трения. Такая конструкция может использоваться при обработке деталей с большой длиной.
Дисковой агрегат, или как его называют еще тарельчатый шлифовальный станок, обустроен осью, к которой крепится абразивный круг. В процессе работы диск начинает вращаться вокруг своей оси. В процессе работы можно регулировать скорость работы круга с абразивным покрытием без уменьшения оборотов самой оси.
Барабанный станок устроен таким образом, что абразивные ленты в виде спирали наматываются на рядом стоящие валики. В свою очередь эти элементы отдалены на определенное расстояние от ровной поверхности (столешницы). Посредством регулировки данного расстояния можно производить калибровку деревянных деталей.

Устройство и принцип работы в каждом варианте отличается друг от друга. При этом и древесина будет обрабатываться по-разному.

Проще всего создать тарельчатый шлифовальный станок. Но точильно-шлифовальный станок, сделанный своими руками, где в основе лежит ленточная конструкция, будет намного функциональней и востребованный в домашней мастерской, чем любой другой.
