Скобы омегообразные такелажные в Москве
Скобы омегообразные такелажные типа SAE с гайкой и шплинтом SAK PL
| Раб.нагрузка, тн | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | N, мм | Вес/шт, кг | Код |
| 0,50 | 11,9 | 7,85 | 28,7 | 6,35 | 19,8 | 15,5 | 32,5 | 46,7 | 6,35 | 0,05 | SAK05PL |
| 0,75 | 13,5 | 9,65 | 31,0 | 7,85 | 21,3 | 19,1 | 37,3 | 53,0 | 7,85 | 0,10 | SAK07PL |
| 1,00 | 16,8 | 11,2 | 36,6 | 9,65 | 26,2 | 23,1 | 45,2 | 63,0 | 9,65 | 0,15 | SAK10PL |
| 1,50 | 19,1 | 12,7 | 42,9 | 11,2 | 29,5 | 26,9 | 51,5 | 74,0 | 11,2 | 0,22 | SAK15PL |
| 2,00 | 20,6 | 16,0 | 47,8 | 12,7 | 33,3 | 30,2 | 58,5 | 83,5 | 12,7 | 0,36 | SAK20PL |
| 3,25 | 26,9 | 19,1 | 60,5 | 16,0 | 42,9 | 38,1 | 74,5 | 106 | 17,5 | 0,76 | SAK32PL |
| 4,75 | 31,8 | 22,4 | 71,5 | 19,1 | 51,0 | 46,0 | 89,0 | 126 | 20,6 | 1,23 | SAK47PL |
| 6,50 | 36,6 | 25,4 | 84,0 | 22,4 | 58,0 | 53,0 | 102 | 148 | 24,6 | 1,79 | SAK65PL |
| 8,50 | 42,9 | 28,7 | 95,5 | 25,4 | 68,5 | 60,5 | 119 | 167 | 26,9 | 2,57 | SAK85PL |
| 9,50 | 46,0 | 31,8 | 108 | 29,5 | 74,0 | 68,5 | 131 | 190 | 31,8 | 3,75 | SAK95PL |
| 12,00 | 51,5 | 35,1 | 119 | 32,8 | 92,5 | 76,0 | 146 | 210 | 35,1 | 5,31 | SAK120PL |
| 13,50 | 57,0 | 38,1 | 133 | 36,1 | 94,0 | 84,0 | 162 | 233 | 38,1 | 7,18 | SAK135PL |
| 17,00 | 60,5 | 41,4 | 146 | 39,1 | 98,5 | 92,0 | 175 | 254 | 41,1 | 9,43 | SAK170PL |
| 25,00 | 73,0 | 51,0 | 178 | 46,7 | 127 | 106 | 225 | 313 | 57,0 | 15,40 | SAK250PL |
| 35,00 | 82,5 | 57,0 | 267 | 69,0 | 184 | 145 | 327 | 453 | 79,5 | 44,61 | SAK550PL |
| 85,00 | 127 | 82,5 | 330 | 76,0 | 200 | 165 | 367 | 546 | 92 | 70,00 | SAK850PL |
| 120,00 | 133 | 95,5 | 372 | 92,0 | 229 | 203 | 419 | 626 | 105 | 120,0 | *SAK1200PL |
Скобы омегообразные такелажные типа SAE со шплинтом SAK P
| Раб.нагрузка, тн | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I, мм | M, мм | N, мм | Вес/шт, кг | Код |
| 0,33 | 9,65 | 6,35 | 22,4 | 4,85 | 15,2 | 14,2 | 24,9 | 37,3 | 4,06 | 28,4 | 4,85 | 0,03 | SAK03P |
| 0,50 | 11,9 | 7,85 | 28,7 | 6,35 | 19,8 | 15,5 | 32,5 | 46,7 | 4,85 | 35,1 | 35,1 | 0,05 | SAK05P |
| 0,75 | 13,5 | 9,65 | 31,0 | 7,85 | 21,3 | 19,1 | 37,3 | 53,0 | 5,60 | 42,2 | 7,85 | 0,09 | SAK07P |
| 1,00 | 16,8 | 11,2 | 36,6 | 9,65 | 26,2 | 23,1 | 45,2 | 63,0 | 6,35 | 51,5 | 9,65 | 0,14 | SAK10P |
| 1,50 | 19,1 | 12,7 | 42,9 | 11,2 | 29,5 | 26,9 | 51,5 | 74,0 | 7,85 | 60,5 | 11,2 | 0,17 | SAK15P |
| 2,00 | 20,6 | 16,0 | 47,8 | 12,7 | 33,3 | 30,2 | 58,5 | 83,5 | 9,65 | 68,5 | 12,7 | 0,33 | SAK20P |
| 3,25 | 26,9 | 19,1 | 60,5 | 16,0 | 42,9 | 38,1 | 74,5 | 106 | 11,2 | 85,0 | 17,5 | 0,62 | SAK32P |
| 4,75 | 31,8 | 22,4 | 71,5 | 19,1 | 51,0 | 46,0 | 89,0 | 126 | 12,7 | 101 | 20,6 | 1,07 | SAK47P |
| 6,50 | 36,6 | 25,4 | 84,0 | 22,4 | 58,0 | 53,0 | 102 | 148 | 12,7 | 114 | 24,6 | 1,64 | SAK65P |
| 8,50 | 42,9 | 28,7 | 95,5 | 25,4 | 68,5 | 60,5 | 119 | 167 | 14,2 | 129 | 26,9 | 2,28 | SAK85P |
| 9,50 | 46,0 | 31,8 | 108 | 29,5 | 74,0 | 68,5 | 131 | 190 | 16,0 | 142 | 31,8 | 3,36 | SAK95P |
| 12,00 | 51,5 | 35,1 | 119 | 32,8 | 92,5 | 76,0 | 146 | 210 | 17,5 | 156 | 35,1 | 4,31 | SAK120P |
| 13,50 | 57,0 | 38,1 | 133 | 36,1 | 94,0 | 84,0 | 162 | 233 | 19,1 | 174 | 38,1 | 6,14 | SAK135P |
| 17,00 | 60,5 | 41,4 | 146 | 39,1 | 98,5 | 92,0 | 175 | 254 | 20,6 | 187 | 41,1 | 7,80 | SAK170P |
| 25,00 | 73,0 | 51,0 | 178 | 46,7 | 127 | 106 | 225 | 313 | 25,4 | 231 | 57,0 | 12,60 | SAK250P |
| 35,00 | 82,5 | 57,0 | 197 | 53,0 | 146 | 122 | 253 | 348 | 31,0 | 263 | 61,0 | 20,40 | SAK350P |
| 55,00 | 105 | 70,0 | 267 | 69,0 | 184 | 145 | 327 | 453 | 35,1 | 330 | 79,5 | 38,90 | SAK550P |
| 85,00 | 127 | 82,5 | 330 | 76,0 | 200 | 165 | 367 | 546 | 38,0 | 490 | 105 | 70,00 | SAK850P |
Приспособления из прочной стали снижают трудоемкость создания кантовочных и подъемных схем. Они используются как съемные связки для скрепления цепей, канатов. Скоба такелажная омегообразная вставляется в отверстия проушин оборудования (двигателя, балок, траверс) и обеспечивают надежное соединение их с другими механизмами, отрезками грузоподъемных или фиксирующих схем.
Со склада производителя можно купить популярные виды оснастки данного типа:
- с гайкой и шплинтом. Рабочая нагрузка, тн – 0,5-120,00. Предназначены для постоянной установки;
- со шплинтом. Диапазон проектных нагрузок, тн – 0,33-85,00. Востребованы для выполнения краткосрочных текущих задач;
Конструкция скобы проста, изогнутая серьга с ввинчивающимся замком-пальцем. Шплинт исключает произвольное вращение болта и гайки.
– это качество, доступные цены, комфортная доставка приобретений.
Скобы такелажные (ОСТ5Р.2312-79)

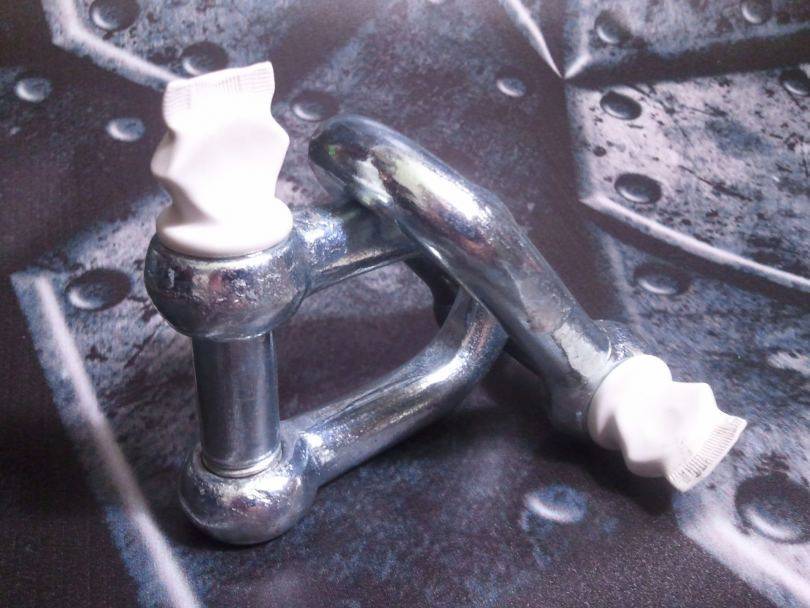

Такелажные скобы используются для быстрого и надежного соединения отрезков канатов и цепей или прикрепления их к обуху, рыму и т.д. Представляют собой полукруглую или омегаобразную скобу, концы которой соединяются болтом или штифтом.
Нередко скоба такелажная снабжается предохранительной гайкой или чекой, которая препятствует произвольному раскрытию.
Выделяют такелажные скобы общего назначения и грузоподъемные. Для изготовления грузоподъемных скоб используется сталь более высокого качества. Допустимая нагрузка, на которую рассчитана скоба, может составить от 200 кг до десятков и сотен тонн.
Вся продукция соответствует государственным и отраслевым стандартам.
Скобы такелажные тип СА

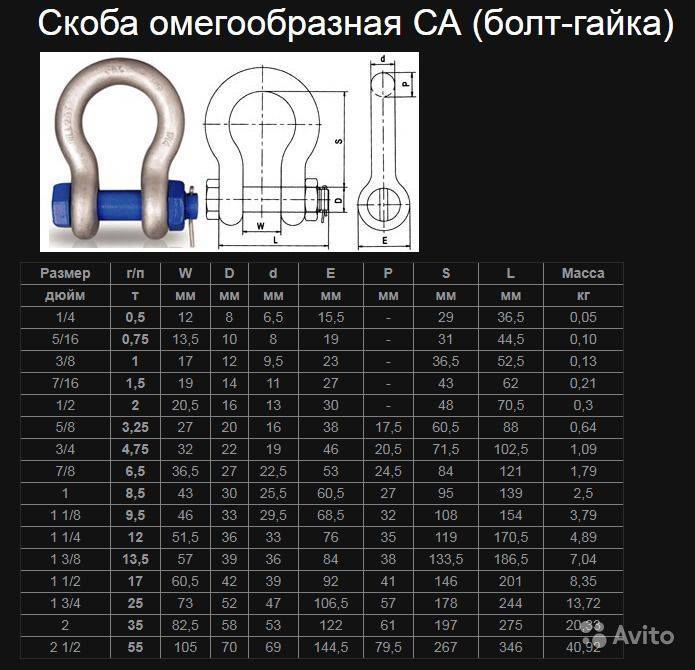

Скобы такелажные (серьги, шаклы) тип СА предназначены для крепления стальных канатов, цепей. Они применяются в составе подъемных и статичных систем в качестве съемных связок.
С помощью скоб можно присоединить к оборудованию:
- проволочные цепи
- стальные тросы
- разного рода приспособления.
Штырь на шаклах необходим для стальных канатов. Скобы такелажные СА имеют прочное оцинкованное покрытие. Их коэффициент запаса прочности равен 6:1.
| Допускаемая нагрузка, кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
| мм. | ||||||||
| 2 (0,2) | 12 | 16 | 6 | 8 | 30 | 47 | 37 | 0,04 |
| 3 (0,3) | 13 | 19 | 8 | 10 | 36 | 57 | 43 | 0,08 |
| 5 (0,5) | 16 | 24 | 9 | 12 | 40 | 64 | 49 | 0,13 |
| 8 (0,8) | 20 | 28 | 11 | 16 | 53 | 82 | 61 | 0,25 |
| 10(1,0) | 22 | 31 | 13 | 16 | 56 | 89 | 68 | 0,36 |
| 12 (1,2) | 22 | 31 | 13 | 18 | 56 | 89 | 68 | 0,38 |
| 16 (1,6) | 25 | 36 | 16 | 20 | 67 | 105 | 79 | 0,51 |
| 20 (2,0) | 30 | 40 | 20 | 24 | 75 | 120 | 96 | 1,00 |
| 25 (2,5) | 32 | 48 | 22 | 27 | 80 | 131 | 104 | 1,38 |
| 32 (3,2) | 38 | 57 | 24 | 33 | 90 | 148 | 116 | 2,17 |
| 40 (4,0) | 42 | 65 | 28 | 36 | 105 | 171 | 131 | 3,07 |
| 50 (5,0) | 45 | 75 | 32 | 39 | 110 | 185 | 147 | 4,25 |
| 63 (6,3) | 52 | 80 | 36 | 40 | 130 | 212 | 165 | 5,78 |
| 80 (8,0) | 60 | 86 | 40 | 48 | 145 | 235 | 185 | 7,99 |
| 100 (10,0) | 65 | 100 | 45 | 52 | 165 | 267 | 203 | 11,27 |
| 125 (12,5) | 70 | 110 | 48 | 58 | 180 | 290 | 216 | 14,25 |
| 160 (16,0) | 80 | 120 | 50 | 64 | 205 | 322 | 233 | 17,65 |
| 200 (20,0) | 90 | 130 | 60 | 72 | 230 | 362 | 268 | 26,59 |
| 250 (25,0) | 95 | 140 | 65 | 72 | 260 | 402 | 289 | 37,47 |
| 320 (32,0) | 105 | 160 | 75 | 90 | 280 | 444 | 325 | 49,50 |
| 400 (40,0) | 110 | 170 | 80 | 95 | 300 | 474 | 342 | 61,30 |
блок судовой одношкивный для сигнальных флагов мск 1-100Скобы такелажные тип СБ

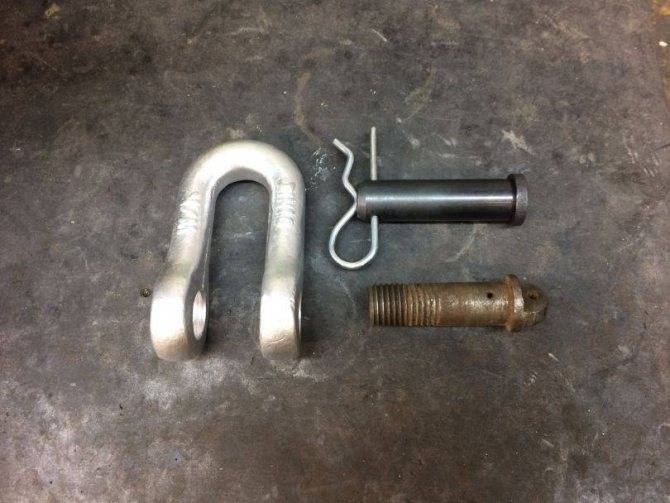

Скобы такелажные (серьги, шаклы) тип СБ прямая с осью предназначена для крепления и натяжения такелажной оснастки. С ее помощью можно присоединить непосредственно к раскрепляемому объекту:
- тросы,
- цепи,
- канаты и так далее.
Коэффициент запаса прочности равен 6:1. Наносится надежное оцинкованное покрытие.
Скоба тип СБ представляет собой металлическую петлю, выполненную из круглого профиля, которая дает возможность быстро соединить и применить цепь, трос, канат. Отверстия, расположенные на ее концах, соединяются «пальцем»- специальным поперечным элементом. .Типоразмер изделия определяется допускаемой рабочей нагрузке в кН и тоннах.
| Допускаемая нагрузка, кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
| мм | ||||||||
| 2 (0,2) | 12 | 16 | 6 | 8 | 30 | 48 | 34 | 0,05 |
| 3 (0,3) | 13 | 19 | 8 | 10 | 36 | 58 | 39,5 | 0,09 |
| 5 (0,5) | 16 | 24 | 9 | 12 | 40 | 65 | 44,5 | 0,13 |
| 8 (0,8) | 20 | 28 | 11 | 16 | 53 | 82 | 53,0 | 0,25 |
| 12 (1,2) | 22 | 31 | 13 | 18 | 56 | 90 | 58,0 | 0,38 |
| 16 (1,6) | 25 | 36 | 16 | 20 | 67 | 106 | 70,0 | 0,61 |

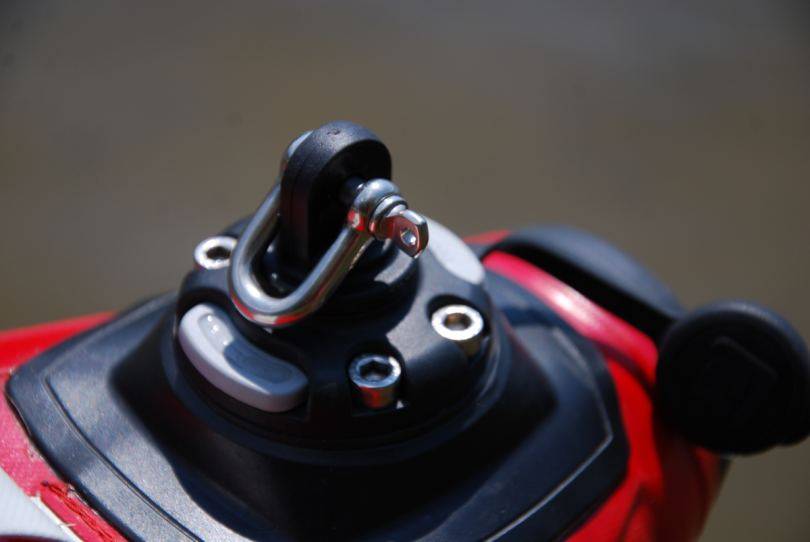

Скобы такелажные тип Р
Скобы такелажные тип Р из высокопрочной стали, предназначены для работы с растительными канатами и представляют собой металлическую петлю, имеющую на конце отверстия для соединения пальцем, штифтом. Это надежный поперечный элемент. Изделия используются в устройствах:
- судов,
- кораблей,
- прочих плавучих средств.
Они предназначены для быстрого и надежного крепления в такелажных устройствах и приспособлениях. Их коэффициент запаса прочности равен 6:1.
Скоба и винт имеют прочное оцинкованное покрытие. Строповые дугообразные скобы тип Р с предохранительным болтом незаменимы в подъемных и статичных системах. Они служат соединительным элементом для фиксации.
Скобы с винтовыми штифтами позволяют решать временные задачи, тр
| Допускаемая нагрузка, кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
| мм | ||||||||
| 1 (0,1) | 18 | 16 | 6 | 8 | 35 | 52 | 42 | 0,06 |
| 2 (0,2) | 22 | 19 | 8 | 10 | 45 | 66 | 51 | 0,11 |
| 3 (0,3) | 28 | 24 | 9 | 12 | 55 | 80 | 60 | 0,16 |
| 5 (0,5) | 32 | 31 | 13 | 16 | 65 | 98 | 75 | 0,41 |
| 8 (0,8) | 40 | 36 | 16 | 20 | 94 | 134 | 93 | 0,77 |
| 12 (1,2) | 48 | 40 | 20 | 24 | 114 | 160 | 112 | 1,32 |
| 16 (1,6) | 56 | 57 | 24 | 27 | 128 | 186 | 132 | 2,31 |
| 20 (2,0) | 66 | 65 | 28 | 33 | 145 | 212 | 153 | 3,58 |
Разновидности скоб
Чаще всего используются П-образные запчасти. Встречаются инструменты, работающие со скобами Т-образными и перевернутыми U-образными.
Чтобы прикрепить электрический провод и тонкий кабель, нужно выбирать инструмент, предназначенный для забивания полукруглых скоб. Различают два вида таких скоб:
- Тип S может называться и по-другому — тип 28. Запчасть имеет полукруглую форму и предназначается для кабелей, диаметр которых 4,5 мм. Высота ее ножки может быть от 9 до 11 мм, а толщина стандартная — 1,25 мм.
- Тип L может называться и как тип 36. Форма полукруглая, а диаметр будет больше. Ее используют для тех же целей, но кабель должен быть 6 мм. Высота ее 9−10 мм, а толщина 1,25 мм.
Крепеж Т-образный встречается, как и сам аппарат, нечасто. Соединение с помощью такого крепежа не очень надежное, поэтому область применения его довольно ограничена.
П-образная запчасть встречается везде. Она бывает разной и отличается:
- по диаметру;
- по длине и толщине спинки;
- по длине ножки.
Длина ножки имеет большое значение. От нее зависит прочность соединения. Чем толще материал требуется скрепить, тем длиннее ножка должна быть. Для такого случая требуется иметь не только крепкую скобу, но и сам инструмент. Он должен быть мощным, иначе запчасть не будет забита полностью в материал.
Толщина спинки запчасти также влияет на соединение. В некоторых случаях ее не должно быть видно, тогда используется узкое изделие. Но с такими скобами работает очень мало инструментов. В основном они из профессиональной серии.

Диаметр или толщина запчасти выбирается в зависимости от скрепляемого материала. Для прочного материала достаточно будет крепежа небольшой толщины: 0,75−0,8 мм. Если материал тонкий, например, полиэтилен или пароизоляция, то нужен крепеж, толщина которого 1,25 или 1,65 мм.
Критерии выбора строительного степлера
При выборе степлера для работы стоит обратить внимание, безопасен ли он. Известные фирмы, которые занимаются выпуском таких приборов, тщательно продумывают этот вопрос. Основной защитной функцией является невозможность работы степлера на холостом ходу
Это означает, что инструмент будет выдавать крепеж только тогда, когда он прислонен к детали. Перед покупкой тэкера нужно убедиться, что такая защита в нем есть
Основной защитной функцией является невозможность работы степлера на холостом ходу. Это означает, что инструмент будет выдавать крепеж только тогда, когда он прислонен к детали. Перед покупкой тэкера нужно убедиться, что такая защита в нем есть.
Наличие смотрового окошка является не только приятной, но и удобной функцией. Оно может быть даже у дешевой китайской модели. В окошко можно увидеть, сколько скоб в данный момент находится в приборе.
У прибора должна быть удобная ручка, об этом позаботились производители известных брендов. Инструмент просто приятно держать в руке.
Практичной считается модель, в которой силу удара можно регулировать. Такую возможность имеют многие аппараты, среди них есть и механические.
Перед покупкой запасных скоб нужно знать, с каким типом работает ваш прибор. Эту информацию можно найти на упаковке прибора, в инструкции или на самом корпусе. В крайнем случае можно записать название модели. Опытный продавец по названию, сможет определить тип нужной вам скобы.
Особенности подбора крепежных изделий
Подбирать данный вид крепежа необходимо, ориентируясь на несколько ключевых параметров, среди них:
- — характер операций, которые планируется выполнять при помощи этих элементов;
- — основные особенности изделий (размер, вес, конструкция, грузоподъемность);
- — внешний вид изделия (материал изготовления, тип покрытия).
Не меньшее внимание следует уделять качеству поверхности. Не должно быть внешних дефектов, все элементы должны плотно прилегать друг к другу, допускается только полностью исправная резьба, отсутствие износа по толщине (при значении этого параметра более 10% такелажные скобы нельзя использовать)
