Система выравнивания плитки. свп или dls?

Как пользоваться системой выравнивания плитки

Система выравнивания плитки очень проста в обращении. Конечно же, при укладке кафеля своими руками новичку понадобится больше времени на то, чтобы выставить все элементы, но зато она гарантирует отличный результат по итогу кладки.

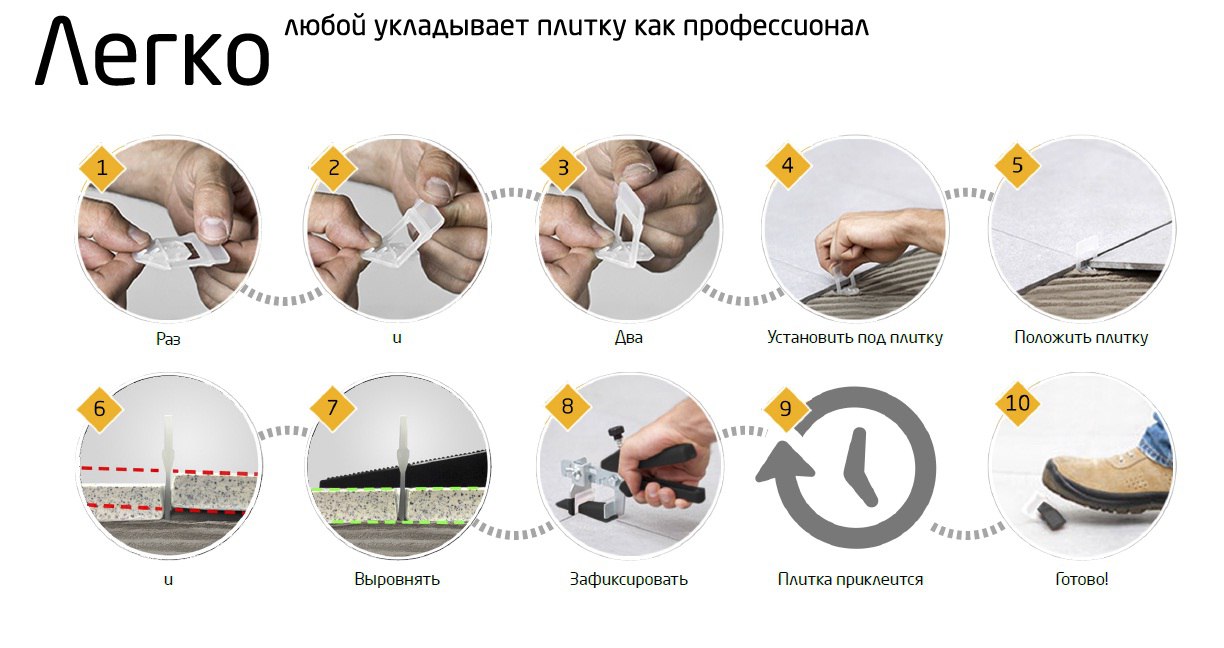

Как применять СВП:
Нанесите на поверхность пола клей зубчатым шпателем.
Поставьте первую плитку и закрепите по краям по две основы СВП.
Положите вторую.

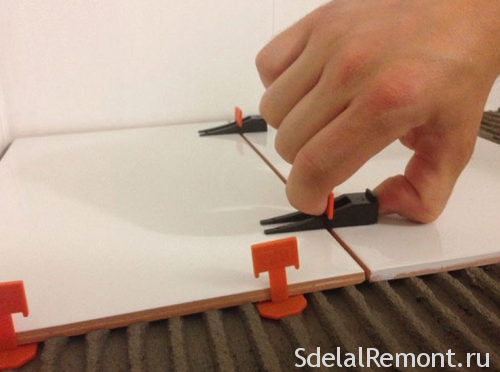

Зафиксируйте вставки с помощью клиньев. То же самое проделайте с другой стороны.
Подгоняйте зажим до тех пор, пока он не будет плотно зафиксирован.
Расчистите швы от проступившего клеевого состава, не нарушая положения кафеля.
Подготовьте клей для плитки по инструкции на упаковке производителя. Не меняйте пропорции ингредиентов, так как они высчитаны в результате многих исследований и многолетнего опыта.
Подготовленный клей нанесите на рабочую поверхность (стену или пол), равномерно распределив его зубчатым шпателем. Также нанесите клей на поверхность самой плитки, которая будет приложена к полу или стене.
Уложите первую плитку с помощью уровня или отвеса, если укладка происходит на поверхность стены. Для равномерного отступа от углов используйте небольшие пластмассовые крестики, которые продаются в любом строительном магазине.
Под первую плитку поставьте зажимы с тех сторон, с которых к ней будут прилегать соседние плитки. Соответственно, если плитка угловая, то состыковываются с ней только две соседние, если же не угловая, то соседние плитки прилегают к ней со всех четырех сторон. Отступать от края необходимо 0,5 – 1 см, чтобы дать пространство для стягивания и фиксации зажимами.
Установите вторую плитку, следуя тому же алгоритму действий. Затем вставьте клин в зажим, продвиньте его до упора или щелчка и зафиксируйте в данном положении.
Убедитесь, что клин плотно прилегает нижней поверхностью к обеим плиткам, только в этом случае система самовыравнивания сработает так, как необходимо. Если клин прилегает только к одной плитке либо не прилегает к их поверхности вообще, попробуйте выдвинуть клин и установить его ещё раз.
Если данное действие не поможет, снимите плитку с клея и установите новый зажим.

Помните, что использование системы нивелирования плитки целесообразно только в том случае, если в помещении отсутствуют большие перепады высоты поверхности, на которой производится укладка кафеля.

А также эффективность системы зависит от качества самой керамики. Чем выше качество керамики, чем меньше на ней дефектов, сколов и бугорков, тем проще работать с СВП.

Дальнейшая расстановка плиток и зажимов с клиньями производится аналогично первым двум. Для более точного выравнивания можно использовать резиновый молоток, которым простукивается уложенная плитка с каждой стороны.

Идеальная температура в помещении для укладки плитки – 18-24 градусов Цельсия. Чем она ближе к этому значению, тем меньше таких проблем, как преждевременное схватывание клея или замерзание воды в клеящем растворе.

При проведении работ имейте под рукой влажную тряпку, чтобы оперативно удалять с лицевой поверхности плитки следы клея, которые при засыхании убираются очень сложно. Кладите плитку в хорошо освещенном и проветриваемом помещении.

После высыхания клея аккуратным ударом молотка или любого другого подручного инструмента обломите выступающие над поверхностью части системы выравнивания. Использовать можно также и щипцы, можно даже с усилием пнуть по выступающей части ногой.

Очень важно наносить удар или прикладывать усилие вдоль линии шва. Это исключает разлом зажима в произвольном месте и деформацию уже уложенной плитки. Клинья после очистки от остатков зажима и клея можно использовать повторно

Клинья после очистки от остатков зажима и клея можно использовать повторно

Очищать их можно как вручную, так и с помощью стиральной машины и порошка

Клинья после очистки от остатков зажима и клея можно использовать повторно. Очищать их можно как вручную, так и с помощью стиральной машины и порошка.

После удаления всех частей СВП с поверхности уложенной плитки швы необходимо затереть специальной строительной смесью. Нанесите её на шов резиновым шпателем небольшого размера и дайте смеси высохнуть. В среднем для этого необходимы сутки. После высыхания вымойте пол влажной тряпкой.

Инструкция по использованию

В первую очередь нужно убедиться в том, что температура воздуха в помещении составляет примерно +10°C. Это идеальная температура для СВП.

Далее необходимо:

Приготовить клей, разведя его согласно инструкции от производителя.
Нанести состав на пол или стену зубчатым шпателем.
Уложить на пол первую плитку.
Убедиться в правильности ее укладки строительным уровнем.
Со всех сторон детали установить по 2 зажима с соблюдением 1-5 см отступа от краев.
Положить встык вторую плитку.
Вставить между внешней частью зажима и кафелем клин, чтобы он крепко примыкал к обеим плиткам для их выравнивания.
Устранить излишки клея (когда он высохнет, убрать их будет непросто).
Провести облицовку оставшейся поверхности.

После подсыхания клея необходимо убрать клинья. Для этого нужно ударять по ним с помощью резинового молотка вдоль кафельных швов.

Где купить СВП?

Оригинальные СВП Карофит (Karofit) от производителя вы можете заказать на сайте svptool.ru

СВП Карофит (Karofit TLS) — это полный аналог RLS Raimondi и DLS, как по форме/размеру, так и по качеству. Производство находится в Турции.

Карофит имеет зажим (клипсу/основу) толщиной всего 1мм!
так же недавно доработана и обновлена форма клиньев — теперь они имеют более острую форму, а благодаря направленным зубцам клинья зажимаются ещё плавнее и мягче
клин выполнен из прочного сплава — он действительно многоразовый (в отличие от некоторых более дешёвых свп)
на данный момент СВП Карофит среди своих аналогов имеет лучшую цену
система Карофит представлена во многих странах Европы — Германия, Испания, Франция, Бельгия, Нидерланды, Австрия, Сербия, Чехия, Польша, Болгария, Турция, а теперь и Россия
среди собственных разработок компании — щипцы (инструмент для зажима), качество которых уже оценили производители свп во многих странах и стали комплектовать ими свои системы. Mustang LS (Испания), Pony LS (Испания), DLS (Россия), Lantelme (Германия), Tegelleveling (Нидерланды) и многие другие используют в своих свп щипцы Карофит

@instabur.pro рекомендует!

Источник статьи: http://instabur.ru/svp-karofit-dls-3d-krestiki-tls-rls-sistemy-vy-ravnivaniya-plitki/

Преимущества и недостатки приспособлений

В первую очередь стоит рассмотреть достоинства и недостатки СВП для укладки плитки, что является достаточно важным фактором, а также понять, что такое СВП. Начнем, пожалуй, с плюсов подобных систем:

В первую очередь это помощь в укладке. За счет использования подобного рода приспособлений становится возможным сразу выставить приемлемый уровень пола, и после чего исходя из него проводить укладку плитки. Такое решение позволяет продлить долговечность покрытия, и кроме того значительно улучшить качество работ и внешний вид поверхности.
Вторым достоинством становится то, что на выходе мы получаем покрытие из плитки, швы которого абсолютно идентичны. Это позволяет отказаться от использования привычных пластиковых крестиков.
Еще одним несомненным плюсом становится равномерное распределение раствора по всей поверхности материала.
Подобная система выравнивания пола обеспечивает устойчивость плитки на время засыхания раствора, что помогает избежать проседания.
И последним отмечается то, что такое приспособление позволяет зафиксировать в необходимом положении каждый отдельно взятый элемент.

Но, конечно же, такая система укладки плитки СВП имеет и свои недостатки, которые также необходимо учитывать:

В первую очередь большие затраты времени на работу. Это обуславливается необходимостью правильной установки элементов системы и последующего удаления после застывания раствора.
Усложняется процедура проведения очистки швов.
Конечно же, использование дополнительных приспособлений это и дополнительные расходы. В особенности при обустройстве крупной плитки поскольку укладывать ее следует на двойной слой, в противном же случае системы не справляются с поставленной перед ними задачей.

Очень важно обращать внимание на качество изделия при его покупке, поскольку на сегодняшний день на рынке существует масса подделок, которые уже во время начала укладки выходят из строя. СВП система

СВП система

Как самому сделать СВП

Несмотря на то, что современные системы имеют небольшую стоимость, в любом случае это дополнительные расходы, тем более для той работы, которая производится разово. Поэтому систему можно изготовить самостоятельно. Для создания понадобится много прямоугольников из металла, а также немного проволоки из алюминия. Прямоугольники будут выполнять роль направляющих упоров, а вторые — фиксировать всё это.

Для изготовления понадобятся кусачки, при помощи которых проволока нарезается и сгибается в зажимы прямоугольной формы. Металлическая пластина вставляется перпендикулярно в зажим, и на неё можно укладывать плиточный модуль. В зажим из проволоки ставится клин.

Сравнение СВП№1 (3D Крестиков) и Karofit (Raimondi, DLS)

СВП№1 (3D крестики)

СВП№1 простейшая и самая недорогая из систем выравнивания плитки. Состоит из двух элементов — зажима и клина.

Для удобства вставляния клина в некоторых моделях зажимов есть специальное ушко для пальца, которое позволяет надежнее его удерживать.

Производитель заявляет, что можно использовать без каких-либо дополнительных инструментов и приспособлений.

Преимущества:

невысокая цена
удобство работы с мелкоформатной плиткой

Карофит (аналог RLS Raimondi)

Принцип технологии тот же — клипса (зажим) вставляется под плитку, а клин вставляется в зажим.

Основные отличия свп Карофит (RLS,DLS) от СВП№1 (3D крестиков):

конструкция клипсы — две ножки вместо одной (П-образная, а не Т-образная)
более крупный и крепкий клин
наличие инструмента для зажима клиньев

Размер

Из-за большего размера данные зажимы (клипсы) можно вставлять в пересечение четырех плиток, что, по сравнению в предыдущей системой, уменьшает их число в четыре раза.

Но при таком положении невозможно контролировать (и при необходимости корректировать) красивое и точное пересечение этих четырех плиток. Для кого этот момент не принципиален, тот вставляет клипсу именно на перекрестие четырех плиток.

При укладке плитки со смещением, с так называемым Т-образным пересечением, эту систему можно использовать без проблем.

Это пересечение, по сути, нет необходимости контролировать — там попросту нечему сбиться. Его можно смело накрывать клиньями.

Но большой размер имеет и обратную сторону медали — неудобство работы с мелкоформатным кафелем. Не везде можно «подлезть» крупными клиньями, на небольших расстояниях они упираются друг в друга и тд.

При работе со средним и крупным форматом плитки — Карофит (Раймонди, ДЛС) идеален.

Мощность

Из-за того, что у зажимов (клипс) данной системы две ножки, а не одна — она в два раза мощнее. Простая математика:)

То есть данный зажим может выдержать в два раза большую нагрузку и, соответственно, процесс вытягивания и выравнивания плиток между собой происходит в два раза легче.

Инструмент

Так же, в отличии от обычных свп, у данной системы есть удобный инструмент для зажима клиньев.

Данная модель щипцов — это собственная разработка компании Карофит (Турция). Ими комплектуются очень многие аналогичные по размеру системы выравнивания, например: Mustang Leveling System (Испания), Lantelme (Германия), DLS (Россия) и многие другие.

Цена

Стоимость системы Карофит выше, чем СВП№1. Но если учесть то, что один зажим Карофит можно, при желании, использовать на перекрестье трех или четырех плиток, то в долгосрочной перспективе она может оказаться намного дешевле.

Инструкция по установке плитки

Подобное занятие будет требовать бдительности и аккуратности при проведении операций. Условно процедура разделяется на 2 стадии — подготовка и сама выкладка.

Подготовка к работе наступает с удаления прежнего покрытия, его выравнивания и далее завершается этапом грунтования. Далее, можно переключаться напрямую к укладке. При необходимости под плитку допускается уложить инфракрасный или водяной тёплый пол.

Также необходимо купить определённые приборы, такие как:

Шпатель;
Клей;
Специальный маркер и прочие, требуемые в работе.

Существует несколько альтернатив укладывания плитки: шов в шов, диагональю, перевязкой. Достичь желаемого результата, можно только хорошо выровняв плоскость. На втором шаге основным моментом является расположение планки на стене при помощи крепежа. Это поможет выложить основной плиточный ряд.

Перед тем как наклеить первую плитку, выполняется расчёт и фиксируется уголок, ведущий в дальнейшем к укладке. После определяется угол, с которого начнётся облицовка. Плитку необходимо прижимать одинаково по всей плоскости, весь выделившийся излишний клей необходимо устранять. На втором углу, может быть, потребуется подрезание плитки. После абсолютного просыхания клея, все лишние элементы удаляют, а швы затирают.

С совершенствованием технологий производства облицовочных материалов увеличивается и качество выпускаемой керамической плитки. При этом высококачественное выполнение облицовки пола и стен увеличивает впечатление от эффектной керамики, поэтому требования к исполнению отделки постоянно увеличиваются, чем и обусловлено возникновение принципиально новых и улучшенных инструментов, приборов и устройств, применяемых в облицовочных работах. Одним из подобных приспособлений является набор клипс СВП, предназначенный для упрощения укладывания керамики при облицовке оснований, повышения качества работ и уменьшения временных затрат.

Начинаем работу

Основание должно быть ровным и хорошо подготовленным. Все перепады нужно удалить, может потребоваться заливка пола по уровню. И все же длс помогает укладывать керамику на неровное основание, но в таком случае нужно следить за слоем клея.

Потребуется разная толщина и использование разных гребенок. Если для одной плитки требуется больший слой, но вы его не положили, то система выравнивания визуально поднимет кафель. Но под ним образуются пустоты, которые могут грозить трещинами и сколами.

Итак, вы укладываете кафель. Как функционирует длс система?

Зажим служит основанием из твердого пластика. Зажимы dls выполнены из качественного материала, который имеет высокие показатели прочности на изгиб, ему можно придать любую форму и он не сломается. Это неоспоримое преимущество. Основание будет находиться с тыльной стороны плиток, оно служит для объединения соседних фрагментов

Обратите внимание Покупайте качественные материалы, потому что некачественный пластик будет быстро ломаться, работать с такими приспособлениями невозможно. Ножка определяет ширину шва, а высота элемента определяет максимальную толщину плитки. Клинья вводятся в зажимы, они служат для надежной фиксации соседних плиток на одном уровне

Клинья – многоразового использования

Клинья вводятся в зажимы, они служат для надежной фиксации соседних плиток на одном уровне. Клинья – многоразового использования

Ножка определяет ширину шва, а высота элемента определяет максимальную толщину плитки. Клинья вводятся в зажимы, они служат для надежной фиксации соседних плиток на одном уровне. Клинья – многоразового использования

Их можно применять до 50 раз. Иногда в комплекты входит вспомогательный инструмент, который нужен для вбивания клиньев в зажимы. Это щипцы, которыми можно загнать клин в зажим на необходимую глубину. В других же случаях клинья вводятся вручную.

Технология укладки

Стена или пол облицовывается керамической плиткой.
Кафель укладывается на клей, а с края с отступом в 5 см вставляются два зажима. Напоминаем, что речь идет о крупных форматах.
Можно использовать по два зажима на фрагмент или же контролировать крестообразные швы со всех сторон. Второй вариант предпочтительнее, ведь позволяет в точности регулировать шов, а не только плоскость.
Укладываете смежные фрагменты.
Часть зажима, что выступает, фиксируется клином. В результате швы могут несколько разойтись, так что нужно их визуально подправить. Лучше вставлять клинья не сразу, но после укладки нескольких фрагментов.
Через сутки зажимы нужно сбить.

После того как плитка зафиксировалась, нужно выбить зажимы между швами. Для этого можно использовать резиновый молоток. Сбить зажим нужно таким образом, чтобы основание осталось под кафелем, а ножка полностью отлетела. Клинья можно использовать еще 30-50 раз. В таком случае можно качественно затереть швы.

Стандартно на стык двух плиток требуется два зажима и клина. Но если керамика имеет сторону больше 1 м, то потребуется третий комплект. Количество клиньев и зажимов варьируется в зависимости от параметров материала и информации от изготовителя.

Достоинства dls

Ускорит процесс укладки.
Есть возможность работать как с напольной, так и настенной плиткой. Это универсальная система, которая подойдет для кафеля толщиной от 3 до 20 мм.
Можно использовать при любой раскладке плитки. Для диагональной раскладки традиционные крестообразные крестики для швов не подойдут, а dls система выравнивания плитки – универсальная.

Процесс укладки и тонкости работы с системой ДЛС в этом видео

Выкладка плитки методом DLS

Для выкладки плитки методом DlS необходимо воспользоваться следующими компонентами:

Одним из основных компонентов для выкладки плитки этим способом нужно воспользоваться пластиковыми вставками, которых понадобиться не менее 100 шт;
Необходимы для выкладки кленовые элементы монтируемые во вставки в таком же количестве, элементы монтируются и в дальнейшем выравниваются при помощи зажимов;
Самым необходимым инструментом используемым на каждом этапе выкладки становится зажим.

Далее укладывают плитку, для этого задействуют основные элементы (монтируемые в клинья) для фиксации плитки на клеящей основе. Зажим применяют для выравнивания поверхности. Как клеящая основа высохла из нее молоточком демонтируются клинья.

Особенности системы DLS

В чем секрет этой системы? Данный способ исключает вероятность просадки плитки после полного высыхания клея. Чтобы правильно понять принцип ее действия сначала нужно разобраться, что входит в ее состав:

Основа. Вставки с усиками, изготовленные из пластика.
Клинья. Количество пластиковых клиньев в системе должны соответствовать количеству основ.
Зажим. Это главный элемент всей системы.

Внимание!

Названия деталей в составе DLS отличается от деталей системы СВП. Здесь зажим – это щипец, с помощью которого клин вводят в основу.

Все понимают, что процесс облицовки керамической плиткой или керамогранитом может осуществлять только профессионал. С этим мнением все смирились, только малое количество людей может ответить на вопрос — почему? Сложность лишь в том, что вряд ли не обученный человек может обеспечить ровную поверхность кладки и одинаковые швы между плитами. Но воспользовавшись системой DLS, этот вопрос можно решить без проблем – плитка будет лежать на стене или на полу идеально ровно даже в том случае, если рабочая поверхность или даже сама плитка имеет изъяны. Более того, нет ограничений в дизайне раскладки плитки, потому как система DLS полностью универсальна.

Совет! Не стоит экономить на покупке такого элемента как щипцы-зажим, а покупать его только у производителей системы. Только качественный зажим имеет эргономичную ручку, может верно настроиться к размеру плитки и ограничит силу зажима.

Пошаговая инструкция по облицовке кафелем с системой DLS

1. Поверхность на которую будет производится укладка должна быть предварительно правильно подготовлена. 2. На начальном этапе работы необходимо все материалы для монтажа правильно подготовить и разложить определенным образом, чтобы было удобно их доставать. 3. На рабочую поверхность наносится специальный клеящий состав под плитку. 4. Укладывается кафель, который нужно зафиксировать основами. Предварительно в ушко основы вставляются клинья, после чего зажимом рабочий проводит выравнивание плитки. 5

Как только клеящая основа высыхает, клинья удаляют молотком.Внимание!

Если монтажные работы по укладки плитки проводятся на стену, первый ряд должен быть максимально ровным.

Изготовление самодельного варианта

Возможно изготовление системы выравнивания плитки своими руками. Конечно, она будет значительно отличаться от купленной в магазине. Но это позволит сэкономить семейный бюджет. Для создания необходимого приспособления понадобится:

Алюминиевая проволока (толщиной 1,7 мм) – будет играть роль части зажима.
Нарезанные кусочки оргалита (ДВП) – вставляются вместо клиньев, для распора и фиксации.
Пластинки из металлического профиля (монтажной ленты) – для создания упора.

Материалы для самостоятельного изготовления СВП

Процесс изготовления таков:

Проволоку сгибают так, чтобы получился вытянутый прямоугольник.
Устанавливают пластинку упора – место под нее слегка сплющивается.
Часть проволоки, которая будет находиться ниже плоскости плитки, слегка надкусывается с обеих сторон. Это делается для того, чтобы легче было ее обломать.
Вставив такое приспособление в межшовное пространство, верхний край закручивается. Под него заранее подкладывают кусочки ДВП. Происходит фиксация.

Вариант самодельной системы выравнивания плитки

Конечно, самодельное приспособление заметно уступает специальному устройству. Но позволяет проводить работы значительно лучше и быстрее. Естественно, что каждый выбирает свой вариант исходя из возможностей, а также конкретной ситуации.

Преимущества и недостатки

При кажущейся внешней простоте DLS-система укладки имеет массу достоинств.

Обозначим основные:

Она успешно заменяет классические крестики для плитки. При этом она более надежна и обеспечивает лучший результат облицовки.
Ее покупка не ударит по карману. Вы можете купить ее в строительных магазинах за приемлемую стоимость.
С ее помощью положить плитку может каждый желающий. Это позволит сэкономить на вызове мастера (стоимость облицовки составляет от 1000 рублей за кв. м).
Она облегчает рабочий процесс. Вам не придется постоянно подгонять плитку и корректировать ее в случае сдвига.
Она подходит для работы с горизонтальными, вертикальными и наклонными типами поверхностей. При этом результат будет 100% хорошим.
DLS-система укладки сокращает время на укладку плитки примерно в 4 раза, даже если это вертикальное основание.

Использовать ее можно абсолютно с любым плиточным материалом. Отлично она себя зарекомендовала в работе с крупногабаритными плитками (например, 60х60, 70х70 см).
Вспомогательные элементы можно использовать несколько раз. За счет прочности они не деформируются. Если вам нужно выполнить отделку нескольких комнат плиткой, не нужно покупать новые компоненты.
Выполнение укладки плитки с помощью системы DLS более аккуратное. Обычно в этом случае меньше мусора и переизбытка клея.
Для такой системы не имеет значение толщина клеевого состава. Она исключает смещение фрагментов, а также их проседание при высыхании плиточного клея.

Система DLS имеет и несколько недостатков.

Отметим их:

Она неавтономна. Вам придется самостоятельно создавать с ее помощью нужные соединения между плитками.
Она не освобождает от необходимости подготовки основания. Если не обращать внимания на перепад высоты, ее использование не даст нужного результата. С каждой новой плиткой перекос может быть более заметным.
Использовать элементы рассматриваемой системы можно до момента схватывания клея. В противном случае можно уменьшить его адгезию и долговечность покрытия.

Плюсы и минусы СВП

Выравнивающие комплекты при облицовке керамической или керамогранитной плиткой являются хорошим подспорьем, позволяющим в значительной мере увеличить темпы работы и добиться высокого качества поверхности при уменьшении трудозатрат. Еще одно преимущество – толщина приспособлений позволяет выравнивать зазоры без применения крестиков.

Самым главным минусом СВП стала их цена. Чем меньше размер плитки – тем больше комплектов необходимо будет использовать. Плюс стоимость фирменного инструмента. При небольшом объеме работ неплохим выходом из такой ситуации может стать изготовление конструкций для выравнивания своими руками.

Виды

Существуют различные виды данных систем:

Клиновая – пластиковые клинья многоразового пользования и зажимы, которые используются единоразово, 3D крестики с анатомическим кольцом. Применяются для укладки плитки, толщина которой составляет от 5 до 12 мм. Нижняя часть выравнивателей выполнена в виде литой пластмассовой детали с плоским основанием и выступающей перекладиной.

В месте соединения перекладины с основанием предусмотрен надрез для более легкого удаления перекладины после застывания. Клин имеет горизонтальный разрез в расширяющейся части, чтобы по нему свободно двигался зажим, и прижимался стык двух плиток. Он также выполнен из пластмассы.

Колпачковая – пластиковые клинья с фиксирующим замком внутри. Применяются для плитки толщиной от 5 до 25 мм. Представляют собой одноразовый рифлёный стержень и прижимной колпак с зажимом. Для стягивания плитки данной СВП необходимо дополнительное устройство, которое может как идти в комплекте, так и приобретаться отдельно.

Также вы можете самостоятельно изготовить систему нивелирования плитки из подручных материалов. Вам понадобится алюминиевая проволока, из которой необходимо согнуть прямоугольную рамку. Высота рамки – 1,5-2 мм и ширина – 0,8-1 мм. Концы проволоки необходимо скрутить в небольшой жгутик, за который будет возможность держаться при установке клина.

Для упрощения надлома после высыхания клея у основания рамку прикусите в нужных точках простыми кусачками. Нижний упор можно изготовить из небольших обрезков металлического профиля, пластины, или других остатков плоского материала. Сверху под место скручивания проволоки вставляется небольшой пластиковый или деревянный клин. Во избежание его сдвига также можно подложить небольшую прокладку из обрезка ДВП. За 30 минут можно легко изготовить до 100-150 подобных зажимов и сэкономить порядка 1000-2000 рублей на покупку СВП от именитых производителей.
