Пошаговая обвязка в гравитационных системах
Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.
Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:
- к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
- далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
- между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
- бойлер соединяют с котлом трубой обратки;
- в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
- ближе к котлу на обратке устанавливают расширительный бак.
Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Достоинства, недостатки, виды оборудования
Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.
Водонагреватель косвенного нагрева
Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.
Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.
Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел
Таблица. Виды бойлеров КН.
Вид
Описание
Со встроенным управлением
Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления
Такие баки обычно подключают к системе, оснащенной автоматизированным котлом
Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Настенный
Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется
Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный
Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный
Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный
Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.
Использование бойлера косвенного нагрева и электрокотлаКак подбирается мощность котла?
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

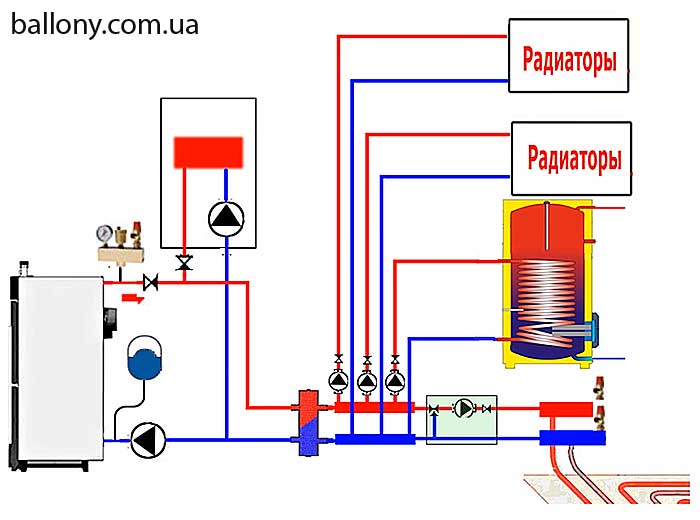

Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

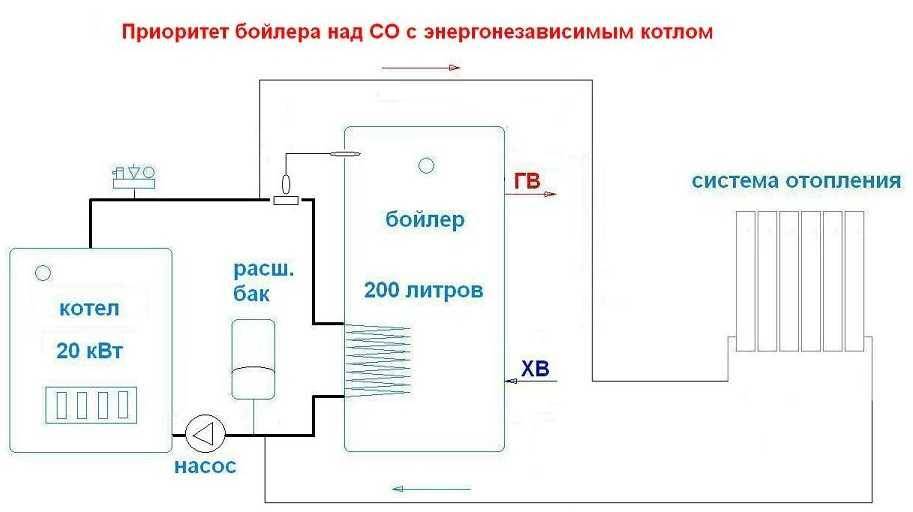

Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Бойлер косвенного нагрева — принцип работы, схемы, видео
Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.
Принцип работы бойлера косвенного нагрева
Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления.
От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду.
Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.
Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя.
Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок.
При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.
Подключение к водоснабжению
Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева.
Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера.
Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.
Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.
Схема подключения
Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера.
Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры.
После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.
Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя.
В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД.
Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.
Преимущества бойлера косвенного нагрева
Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат.
Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии.
Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.
Главные преимущества бойлера косвенного нагрева:
- Уменьшение энергозатрат;
- Большая производственная мощность;
- Быстрота нагрева;
- Простота подключения;
В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.
В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.
Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.

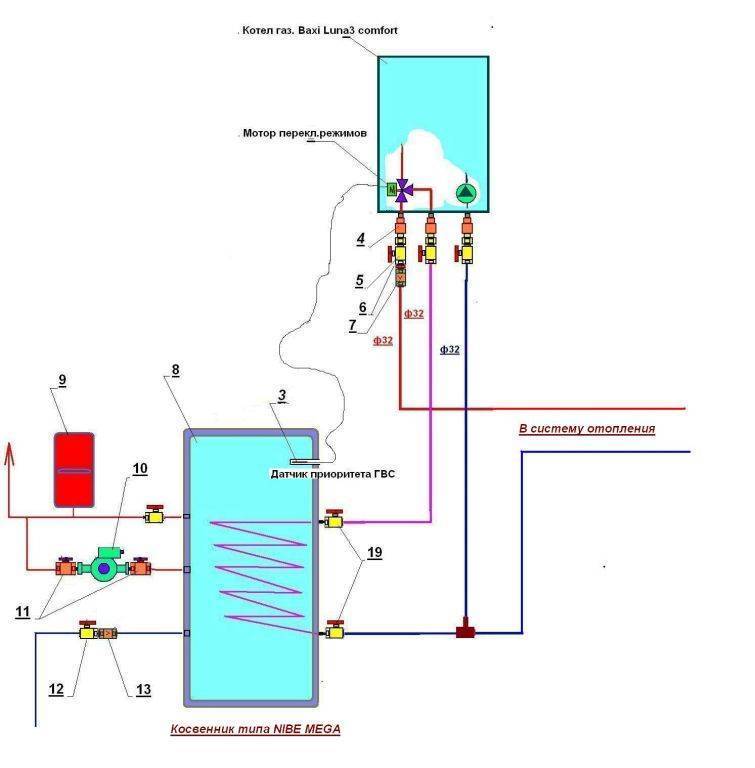

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема
Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.
Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Конструкция бойлера косвенного нагрева
Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.
В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.
Как подключить бойлер (водонагреватель) косвенного нагрева
Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.
Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.
Обвязка котла и водонагревателя косвенного нагрева
Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой
- Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
- Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
- Дополнительно установить на каждый контур шаровой кран;
- Закрепить обратные клапаны для регулирования направления потока воды;
- Поместить фильтры для очистки;
- Вал насоса должен лежать горизонтально.
Обвязка может осуществляться несколькими вариациями:
Вариант 1. Подключение при помощи трёхходового клапана.
Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.
Посмотрите вариант такой схемы обвязки в нашем видео
Вариант 2. Два циркуляционных насоса
Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.
Вариант 3. Использование гидравлической стрелки
Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.
Вариант 4. Рециркуляция теплоносителя
Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.
Вариант 5. Циркуляция БКН без потребления энергии.
Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.
Подключение гидроаккумулятора
Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.
При подключении холодной воды нужно следовать именно вышеуказанной последовательности:
- шаровый кран;
- предохранительный обратный клапан;
- расширительный бак;
- подключение к бойлеру.
Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.
Пример предохранительного клапана для бойлера
Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая – до +70 градусов.
Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.
Рекомендуется подобрать гидроаккумуляторы немножко с запасом:
- на 150 литров – 18 литровый бак;
- на 200 литров – 25 литровый бак.
Пример подсоединения БКН к одноконтурному котлу
Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.
Вначале монтируется вся система отопления
Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.
Следующий этап — установка бойлера
Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.
Термореле для установки температуры
Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.
Вывод горячей воды подключен через запорный кран
Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.
Воздухосбросный кран Маевского
Шаг 6. Следующий выход – это подключение рециркуляции горячей воды
Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос
Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры
При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей
Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.
Подключение рециркуляции горячей воды
Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.
Насос и запорный кран
Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.
Подключены трубы обратки
Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.
Как подключается нижняя трубаРасширительный бак
Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.
Еще один обратный клапан
Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.
Запорный кран на слив бака
Видео – Обвязка одноконтурного котла и бойлера
Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.
