Где можно делать комбинированные системы?
Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.
Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.
В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.
Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.
Где можно делать комбинированные системы?
Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.
Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.
4 Проверенные схемы подключения водяного теплого пола
В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Комбинируем отопление. Теплый пол + радиаторы. Простое решение
Схемы подключения теплого пола
Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.
Напрямую от котла
Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.
В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:
Теплый пол от двух контурого котла.
Смотрите это видео на YouTube
От трехходового клапана
Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.
Как это работает? Обратите внимание на схему:
- От котла поступает горячая вода.
- Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
- В центре клапана происходит смешивание горячей воды и остывшей обратки.
- Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.
Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.
Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.
Пример реальной схемы:
В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:
Трехходовой клапан. Устанавливаем правильно.
Смотрите это видео на YouTube
От насосно-смесительного узла
Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.
В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.
От радиатора
Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).
Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).
Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.
Идеальное место применения подогрева пола от радиатора – санузел, лоджия.
В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора
Смотрите это видео на YouTube
Где можно использовать комбинированные системы отопления
Комбинированные системы отопления имеют технические особенности, ограничивающие сферы использования. Каким требованиям должны отвечать помещения?
Наличие водяного отопления
Это главное условие монтажа. Системы теплых полов можно подключать двумя способами.
- К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
- Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, теплые полы можно использовать для незначительного обогрева помещений в случае кратковременного или незначительного понижения температуры на улице.
Отопительные котлы
В многоквартирных домах имеются свои индивидуальные требования: существующая инженерная система отопления должна позволять подключать отопление полов, требуется разрешение на монтаж оборудования от управляющих организаций.
Соответствие электрических коммуникаций новым показателям по мощности
Условие касается только тех случаев, когда в качестве дополнительного обогрева помещения используются электрические полы. Мощность квадратного метра нагревательных элементов колеблется в пределах 150–200 Вт, с учетом площади помещений суммарная мощность достигает больших значений. Не все электрические проводки выдерживают значительное увеличение нагрузки, кроме того, нужно монтировать отдельную предохранительную электрическую арматуру.
Электрический теплый пол
И еще одна проблема. В некоторых случаях для подключения потребуется разрешение владельцев электрических сетей. А выдают они его не всегда, нередко отказывают под различными предлогами: не позволяют технические возможности трансформаторной подстанции, не приспособлены воздушные и кабельные линии и т. д.

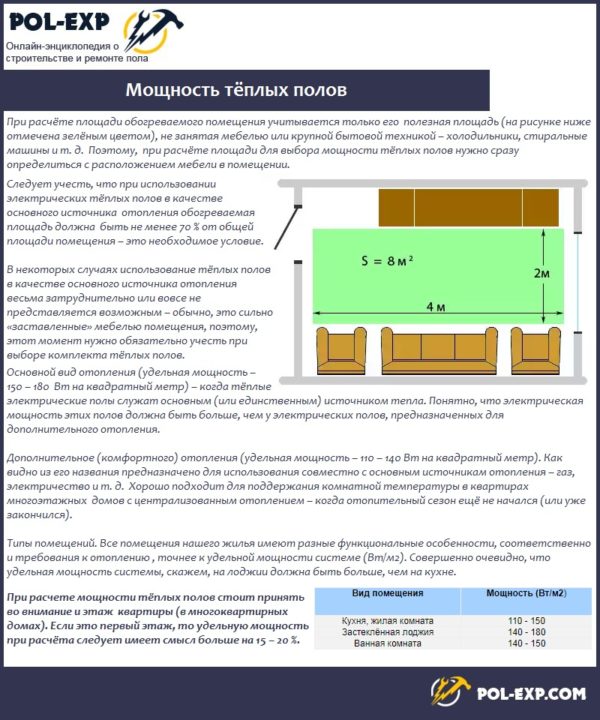

Мощность тёплых полов
Требования к напольным покрытиям
Несмотря на то что производители рекомендуют устанавливать системы обогрева пола на все виды финишных покрытий, теплотехники и профессиональные строители имеют другое мнение. Какие реальные ограничения выдвигают специалисты?
Показатели теплопроводности финишного покрытия. Чем выше теплопроводность, тем быстрее передается тепловая энергия от теплоносителей в помещение, тем меньше потери, тем эффективнее обогрев пола. С учетом этих базовых данных теплые полы рекомендуется монтировать под керамическими плитками, искусственным камнем, обыкновенным без утеплителей линолеумом. Соответственно, системы под деревянными и утепленными финишными половыми покрытиями монтировать нецелесообразно.
Материал изготовления половых покрытий. Не рекомендуется подогревать полы из штучного паркета, клееных и натуральных досок. Кроме низких параметров теплопроводности, эти материалы крайне негативно реагируют на высокую температуру и колебание влажности. Пиломатериалы неизбежно рассыхаются, в них появляются трещины. Половые покрытия приходится часто менять, а это большие финансовые потери.
Еще одно предостережение. Системы подогрева должны постоянно контактировать с холодным воздухом, за счет конвекции происходит теплообмен и одновременно исключается перегрев оборудования.
Оптимальный вариант – предусмотреть возможность комбинированной системы отопления на стадии проектирования здания. В случае установки оборудования в эксплуатирующихся помещениях лучше получить консультацию у специалистов, узнать о необходимых разрешениях и только после этого приступать к установке различных систем и дополнительного оборудования.
Лучше всего проектировать систему отопления на стадии строительства дома
Выбор электрического или водяного пола
В квартире, частном доме можно монтировать водяной или кабельный теплый пол
В электросистему входит нагревательное звено в виде матов, пленки или кабеля, температурные датчики и регулятор накала (электронный или ручной). Конструкция существенно не поднимает пол и не отражается на высоте помещения. Система равномерно нагревает поверхность. Оптимальный режим устанавливается с помощью комбинирования датчиков и термостата, нагрев прекращается при достижении заданных параметров.
Электрополы монтируются без дополнительных трудозатрат:
- провод раскладывается на плоскости;
- делается бетонная стяжка;
- монтируется финишный настил.
Водяной теплый пол с трубной системой не позволяет равномерно прогревать площадь комнаты, но его монтаж и эксплуатация стоит дешевле. Установка труб в стяжку требует больше времени и трудовых затрат. В комплект входит циркуляционная помпа, коллектор и трубы. Водяная система плюс стяжка поднимает поверхность на 7 – 9 см. Выбирается режим автоматической или механической регулировки.
Подбор радиаторов
Радиаторы подбирают в зависимости от конструкции системы отопления — магистральная или автономная
Воздушный теплообменник рассеивает тепло в окружающее пространство посредством конвекции и излучения. Радиаторы различаются в зависимости от материала, из которого они сделаны:
- стальные;
- чугунные;
- биметаллические;
- алюминиевые.
Панельные радиаторы из стали отличаются средней ценой, имеют универсальное соединение, служат 25 – 30 лет. Элементы выпускаются разных размеров по высоте и длине. Стальные батареи выдерживают напор до 8 атм, при тестовом показателе 25 атм, требуют предварительного расчета по мощности. Элементы разрушаются из-за коррозии в местах, которые были повреждены.

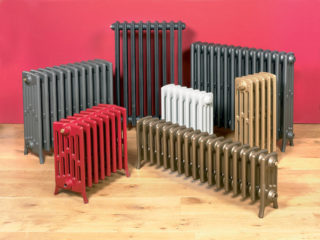

Современные чугунные батареи можно выбрать по дизайну, размеру

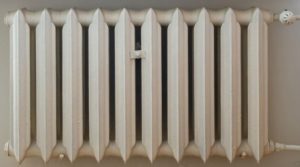

Чугунные батареи старого образца отличаются большими габаритами и весом, есть современные модели небольших размеров, разработанные совместно конструкторами и дизайнерами. Срок службы – до 50 лет, выдерживают давление 6–10 атм, при тестовом показателе от 15 атм. Элементы стойко сопротивляются коррозии, подвержены засорению кальциевыми осадками.
Внутри биметаллических радиаторов установлен стальной распределительный коллектор, что повышает показатель рабочего напора до 25 атм. Батареи совмещаются с разными трубами, отличаются небольшой массой. Стоимость элементов высокая, не рекомендуется использование антифриза, т. к. возникают протечки.
Алюминиевые батареи хорошо отдают тепло, отличаются привлекательным видом и малым весом. Можно набирать разное число секций, устанавливать в самотечных схемах отопления, но только замкнутых систем. Рабочее давление в диапазоне 7–12 атм, при тестовом показателе 25 атм. Взаимодействие с медными элементами вызывает появление токов, способствующих коррозии.
Отопительные радиаторы
Технические параметры отопительных радиаторов оказывают заметное влияние на эффективность всей системы.
| Вид радиаторов | Технические и эксплуатационные параметры |
|---|---|
 Чугунные | Традиционные, но устаревшие элементы, имеют большие размеры и вес. Выдерживают рабочее давление до 10 атм., тестовое более 15 атм. Срок службы – не менее 50 лет, есть возможность изменять количество секций одной батареи. Совместимы со всеми стандартными трубопроводами, теплоотдача в пределах 120 Вт, но этот показатель может существенно изменяться в зависимости от количества слоев краски и толщины пыли. Минусы – некрасивый дизайн, особенности технологического процесса производства не позволяются создавать современный внешний вид. |
 Алюминиевые | Имеют небольшой вес и большую теплоотдачу. Рабочее давление до 12 атм., имеют более современный дизайн. Количество секций может изменяться с учетом размеров помещений. По стоимости существенно превосходят чугунные. |
 Биметаллические | Основной металл – алюминий, трубки из стали (повышается устойчивость к высокому давлению). Самые дорогие радиаторы, имеют отличный дизайн. |
 Стальные (панельные) | В настоящее время применяются довольно редко. Преимущества – невысокая стоимость. Недостаток – велика вероятность появления протечек в некачественных сварных швах, небольшая площадь теплопередачи. Еще один недостаток – стальные радиаторы имеют стандартные размеры. |
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей стране – водяное отопление. Разводка труб в доме или квартире – привычное явление.
Принцип работы водяного отопления заключается в следующем: нагретая от котла вода естественным образом (или принудительным) циркулирует по трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в местах соединения, на изгибе труб и т.д. образуется трение и местные сопротивления, многие системы оборудованы клапанами для обеспечения давления, сила которого равна потерям на сопротивление. Такая система водяного отопления называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды, ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на отопление помещения и нагрев воды в водопроводе). Такая система требует использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них. При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е., установить насос, который создаст в системе дополнительное давление заставляя воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото. Синим цветом выделена труба отработки, которая отводит охлажденный теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом, появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства – коллектора, которое собирает теплоноситель и распределяет по трубам к батареям. Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно скрыть, пожертвовав некоторым количеством объема помещения, что не всегда удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на основание чернового пола.

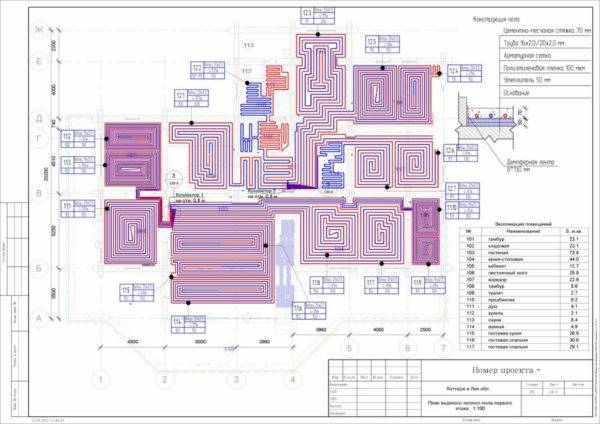

Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных перегибов. Оба конца трубы подключаются к центральному отоплению. Через один конец поступает горячая вода, через второй – отводится обратно в систему. При укладке труб стоит помнить о высоком риске повреждения труб. Во-первых, при укладке (изгиб). Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Подключение теплого пола к основной системе отопления частного дома
Наиболее простой вариант — сделать своими руками тёплый водяной пол от отопления. Однако этот способ не всегда является оправданным.
Для эффективного функционирования оборудования, требуется соблюдать два правила:
- Не допускать перегрев теплоносителя свыше 55 градусов. Это может испортить напольное покрытие, а в некоторых случаях, происходит выделение вредных веществ. Помимо этого, пол перегреется, и ходить по нему будет не комфортно.
- Обеспечить правильный расход теплоресурсов, иначе произойдёт понижение температуры в радиаторе, и общий уровень обогрева помещения не изменится.
Есть несколько вариантов, как сделать водяной тёплый пол в частном доме от отопления.
Подключение на прямую от радиатора
Подсоединение водяного контура к радиатору — наиболее лёгкий способ. Один конец устройства подключается к подаче, а второй к обратке. Но достичь требуемого обогрева можно лишь при соблюдении ряда правил:
- общий котёл для обогрева воды нужен автоматический, чтобы он мог поддерживать необходимую температуру теплоносителя;
- площадь помещения должна быть не больше 10 кв;
- наличие мощного насоса для хорошей циркуляции теплоносителя.
Однако, специалисты не рекомендуют данный метод при обустройстве водяного тёплого пола в частном доме своими руками. Так как, он имеет несколько минусов:
- теплоноситель будет направляться в первую очередь в основные трубы и радиаторы, а по контуру тёплого пола движение будет замедлено, что понизит его температуру;
- при повышении температуры, пол будет перегреваться.
Но, если вы остановили свой выбор на этом варианте, то лучше доверить работу специалистам, так как при отсутствии опыта, самостоятельный монтаж может привести к протечке.
Чтобы сделать правильную врезку труб тёплого пола, необходимо запостись радиаторным краном, он устанавливается на подачу, и температурным регулятором РТЛ. Пошагово, процесс подключения выглядит следующим образом:
- В подающую трубу врезается тройник. А в обратку, кроме тройника, устанавливаются отрезки полимерных изделий и три тройных угловых переходника на 90 градусов. Оба выхода должны смотреть вверх — это облегчит процесс подключения.
- Уровнем делается отметка вертикальной линии — к этому месту прикручивается клипса для полимерных труб, и закрепляется дюбелями.
- Вывод впаивается и фиксируется в клипсе (теперь готовы оба выхода для кранов).
- Монтируются краны — при этом, учитывается маркировка, стрелка показывает направление теплоносителя.
- На оба конца контура тёплого пола устанавливаются головки, на них должна быть резьба, внутренняя — для обратки, и внешняя — для подачи.
- Соединяются все выводы с помощью гофрированной стальной трубы.
- Заключительный этап — устанавливается термоголовка на подающий кран.
Однотрубная разводка и подключение к ней
Однотрубная разводка — то есть система имеет всего одну трубу, по ней движется вода. Данная модель надёжна, единственный минус — при движении теплоносителя происходит понижение температуры. Поэтому, если к ней подсоединить ещё и водяной контур, то это приведёт к дополнительному температурному понижению и возрастанию гидравлического сопротивления, в связи с этим потребуется оборудовать дополнительный насос.
Для хорошей работы данной конструкции, нужно соблюдать ряд правил:
- чтобы температура не падала в радиаторе, врезку полового контура в отопление нужно делать после всех радиаторов;
- производить данное подключение возможно лишь при наличии не больше 5 батарей;
- чтобы подогрев пола поддерживался на одном уровне, следует подсоединить к системе трёхходовой смесительный клапан — он способен производить подмешивание к остывшей воде, горячую;
- требуется обустроить систему принудительным насосом, он будет обеспечивать циркуляцию теплоносителя.
Такая система используется не часто, так как работает не стабильно. Поэтому, установка насоса позволит создавать давление, которое будет направлять воду в трубопровод пола. При открывании клапана, давление передаётся радиатору, а наличие гидравлического сопротивления вызывает разбалансировку батарей и изменение расхода воды.
При такой работе отопительной системы, возможны аварийные ситуации. Поэтому, профессионалы советуют при монтаже тёплого водяного пола в частном строение своими руками, сооружать пол от котла, с использованием коллекторного узла.
Если вы хотите, чтобы в вашем доме всегда была комфортная атмосфера, то водяной тёплый пол — правильное решение. Смонтировать его самостоятельно в своём доме может каждый, главное выбрать качественный материал и соблюдать технологию укладки.
Теплые полы от батареи в квартире
Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.
В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.
Часто встречающиеся проблемы
При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:
- Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
- Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
- Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.
Решение проблем с монтажом водяного теплого пола в квартире
При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.
Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.
Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.
Устройство модуля подключения
Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.
Основные составляющие:
- циркуляционный насос;
- перепускной клапан;
- воздухоотводчик;
- фильтр;
- смеситель;
- запорные краны.
Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.
К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:
- точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
- между обратной и подготовленной — смешанной водой постоянный байпас;
- внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
- собственная защита от перегрева;
- встроенные сетчатые фильтры;
- крепление в любом положении.
Площадь обогреваемых полов зависит от мощности выбранного насоса.
Указания по монтажу теплых полов
Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.
Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:
- Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
- Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.
К стенам клеится демпферная полоса, а между монолитами устраивается деформационный шов

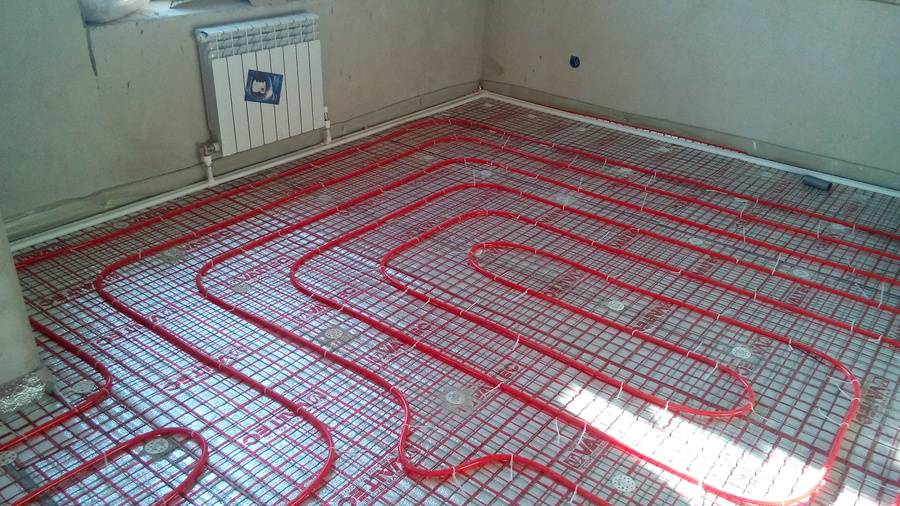

Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.
Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.
По каким критериям выбирать котлы
Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?
| Тип котла | Технические параметры |
|---|---|
 Газовый | Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали. |
 Электрический | Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых. |
 Твердотопливный | Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей. |
Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.
Проблемы твердотопливных котлов
Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.
Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.
Котел длительного горения на твердом топливе
Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.
Скопление сажи на внутренних стенках дымохода
В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.
Какие трубы подойдут для комбинированной системы отопления
Трубы выбирают с металлической прослойкой, которая препятствует излишнему расширению при нагревании
Изделия выбираются с учетом качества, стоимости, надежности, срока эксплуатации и простоты монтажа.
Медные трубы быстро нагреваются и эффективно отдают тепло, контуры из таких элементов отличаются отличными техническими характеристиками и стойкостью к коррозии, эксплуатируются 50–80 лет. Изделия стоят дорого, монтаж осуществляется только специалистами из-за сложности работы с медью.
Полипропиленовые трубы выпускаются с алюминиевым и стекловолокнистым армированием. В первом виде металлическая прослойка удерживает полимер от излишнего расширения. Требуется мастерство при сварке, т. к. часто происходит расслаивание материалов. Трубы со стекловолокном представляют прочные и качественные изделия за счет монолитности.
Металлопластиковые трубы отличаются приемлемыми показателями и применяются для радиаторного контура и теплого пола. Внутри располагается слой полипропилена с гладкими стенками, который не разрушается и не окисляется. Полиэтилен соединяется с алюминиевой трубой клеевой прослойкой. Монтируются изделия легко и не требуют специальных навыков, трубы гнутся, соединения выполняются прессовыми или резьбовыми фитингами.
