Схема и устройство сливных бачков с одной и двумя кнопками: основные характеристики, особенности и правила эксплуатации

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

  1. Керамические (фаянсовые) – надежная и дешевая классика.
  2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
  3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

  • низкорасположенные – устанавливаются прямо на чашу унитаза;
  • высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

  1. кран (поплавковый клапан);
  2. пластиковый поплавок;
  3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

  • нажатием на кнопку;
  • нажимом на рычаг;
  • дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Как устроен унитаз

Устройство сливного бачка унитаза с кнопкой не отличается особой сложностью. Внутренности бачка, составляющие сливной клапан для унитаза, – это несколько базовых компонентов:

  • отверстие для слива жидкости, размещенное под определенным углом;
  • переливная трубка, установленная в боковой части по отношении к спускному отверстию;
  • крышка для клапана с уплотнителем в виде резинки;
  • механизм, который выполняет функцию наполнения бачка;
  • кнопка для слива.

Устройство, отвечающее за правильное наполнение бачка водой, – механизм подачи воды. Состоит он из следующих элементов:

  • приспособление с наличием поплавка;
  • запорный клапан.

Принцип работы поплавкового устройства заключается в следующем. К рычажному механизму, для изготовления которого используют металл или пластик, прикреплен непосредственно поплавок. В результате изменения уровня наполняемости емкости унитаза меняется расположение поплавка. При максимальном наполнении емкости приспособление находится в максимально поднятом положении.

Именно в этом положении рычаг воздействует на запорные клапаны, которые не позволяют поступать жидкости в емкость. Как только произошел слив жидкости, поплавок опускается до минимального уровня, и запорный механизм открывается, в результате чего жидкость снова беспрепятственно начинает течь в бачок.

Механизмы слива для бачков унитазов с кнопками

Производители сантехники постоянно усовершенствуют модели выпускаемых устройств, стараясь сделать их более удобными, экономичными, практичными и вместе с тем простыми в использовании. Например, такие сантехнические устройства, как унитазы, оснащённые громоздким чугунным сливным баком, крепящимся на стену, уже не выпускают. Им на смену пришли более компактные модели, в которых лёгкий бачок, выполненный из санфаянса или пластика, устанавливается непосредственно на чашу унитаза.

Кроме того, современные модели оснащены усовершенствованным кнопочным сливным механизмом. Такое решение, если сравнивать с устаревшим рычаговым механизмом, более удобно в использовании и эстетичнней на вид.

Инструкция по настройке смыва с двумя кнопками


Для регулировки, ремонта или замены элементов сначала нужно научиться снимать крышку двухкнопочного бака.

  1. Половину клавиши нажимают, при этом сбоку второй открывается прорезь.
  2. Вставляют туда шлиц плоской отвертки и вынимают вторую половину.
  3. В посадочном гнезде есть винт со шлицем, который выкручивают отверткой.
  4. Крышку немного приподнимают и поворачивают на 90°, ставя поперек бака.
  5. Снимают удерживающий крепеж клавиши, окончательно убирают крышку.

Внутренность резервуара открыта для координации работы механизма. Собирают после работы все в обратном порядке.

Вначале проверяют установку ползунка сбоку трубки перелива. Вертикальное его расположение позволяет контактировать с малой клавишей. Для выбора уровня наполненности на поплавке есть стержень. Чем больше виден его верх, тем меньше воды оказывается в резервуаре — для этого закручивают регулировочный болт. Для полного извлечения механизм нужно покрутить и вынуть.

Особенности регулировки:

  • При верхнем положении элемента снижается выпускаемый объем, а при нижнем — увеличивается. Далее корректируют положение бегунка на дне.
  • В процессе регулировки проверяют степень наполнения. Для экономного спуска уровень жидкости должен быть на несколько сантиметров ниже трубки перелива, которая располагается в центральной части арматуры.

В каких случаях необходима регулировка

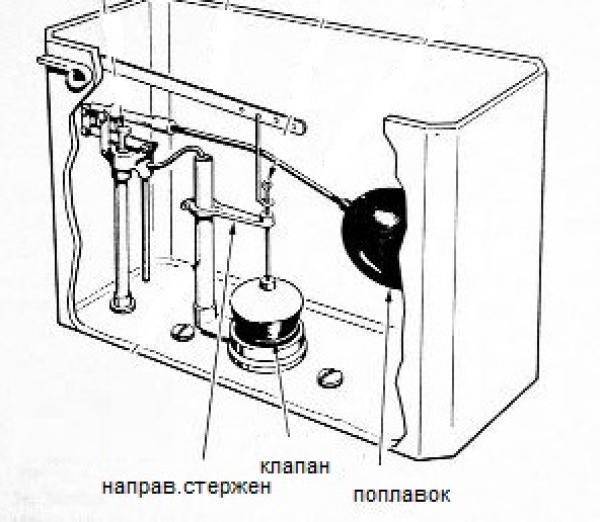

Бачок унитаза в разрезе

Удобство пользования двухкнопочным механизмом заключается в сливе разного объема воды и возможности выбора степени наполнения и остатка в бачке. Каждый пользователь может откорректировать работу сливного механизма в соответствии со своими потребностями. Современные системы обеспечивают плавную регулировку сливной арматуры.

Раньше для настройки нужно было выгибать вручную рычаг, на котором находится поплавок — так снижали или повышали уровень наполняемости. В двухрежимных резервуарах нового поколения достаточно вращать по резьбе пластиковые бегунки.

Проблемы бака с двумя кнопками, которые требуют координации и ремонта:

  • Регулярное вытекание воды в чашу. Причина кроется в износе закрывающей мембраны (широкой пробки). Ее меняют или утяжеляют.
  • Западание кнопок управления. Распространенную неисправность решают разборкой и чисткой посадочного гнезда.
  • В баке остается вода. Снимают крышку и регулируют положение горизонтального ползунка до нужного уровня.
  • Используется много жидкости для смыва в экономном режиме. Чтобы отрегулировать, также снимают крышку, затем корректируют положение бегунка, отвечающего за расход воды при сливе.
  • На входе в резервуар отсутствует давление потока. Регулируют подающее устройство.

Если пробка прилегает неплотно к краям выходного отверстия в баке, вода будет течь в чаше. Для диагностики снимают крышку, находят шток мембраны, нажимают на него с небольшим усилием. Если после этого течь прекратится, нужно сделать затвор тяжелее. На шток над мембраной крепят проволокой утяжеляющую металлическую гайку. Если усилия не помогли, пробку меняют или очищают каря смыва.

Если неисправно само регулирующее устройство, в бак постоянно подается вода, а излишки сбрасываются в унитаз по переливной трубке

Обращают внимание на исправность комплектующих элементов: впускного клапана, штанги, креплений, поплавка. Если они не обеспечивают правильной работы и их нельзя настроить, приобретают и устанавливают новые детали

Современные сливные бачки

Несмотря на всю свою простоту, сливной бачок остается важнейшим сантехническим элементом. В его задачу входит удержание необходимого количества воды и ее спуск в соответствии с заданными параметрами. Внешне сливной бачок представляет собой небольшую емкость, установленную выше унитаза и снабженную кнопкой. Для того чтобы обеспечить накопление воды и принудительный смыв, применяется сливная арматура – система клапанов и рычагов. Сливной бачок для унитаза устройство и функции которого не отличаются у различных моделей – это не только резервуар, это простая и надежная система, которая будет работать безотказно только в случае правильного монтажа.

Если система смыва во всех бачках одна и та же, то их конструкция, внешний вид и способы размещения могут сильно различаться.

Унитаз и бачок в стиле Hi-Tech

Раздельный

Бачки не снабжаются какими-либо насосными системами, спуск воды происходит под действием силы тяжести. Это означает, что мощность потока зависит от двух вещей – высоты водяного столба и объема бака. Первые модели унитазов устанавливались в дореволюционных домах, где система водопровода и канализации были далеки от совершенства. Жильцы не могли себе позволить сливать большой объем воды из-за необходимости экономии, однако для качественного смыва водяной поток должен был быть достаточно интенсивным.

Раздельные системы, которые монтировались в сталинских домах

Решением проблемы стала конструкция, которая иногда встречается и сегодня. Сливной бак небольшого объема подвешивается на высоте человеческого роста или выше, соединяется с водопроводной трубой. Сливной бачок для унитаза устройство которого подразумевает верхнее размещение, снабжается длинным шнуром. В современных туалетных комнатах такая конструкция не всегда может быть смонтирована из технологических соображений, однако в ретро-интерьерах подобные модели смотрятся потрясающе. Огромный плюс этих бачков – качественный смыв небольшим количеством воды. Недостаток в повышенном шуме, кроме того ретро модели – это редкие дизайнерские вещи, которые стоят дорого.

Современные вариации раздельных бачков

Компакт

Удобный, привычный и очень функциональный способ установки бачка – непосредственно на унитаз. Такая емкость прикрепляется с помощью болтов, а между двумя фаянсовыми деталями устанавливается прокладка. Эта конструкция удобна в использовании и обслуживании. Максимальная высота размещения кнопки сливного бачка – менее одного метра, поэтому с ней одинаково хорошо управится и ребенок, и взрослый. Крышка бачка как правило, используется в качестве дополнительной полки. Такую емкость можно открыть, проверить, при необходимости заменить детали.

Унитаз типа компакт

Моноблок

Унитаз-моноблок – это вариация унитаза типа компакт. В этом случае сохраняются все преимущества, которые присущи обычному компакту, кроме того отсутствует необходимость крепления. Минусом является то, что в случае поломки, сколов и других физических повреждений, не удастся заменить унитаз или бачок отдельно, придется демонтировать сразу весь комплект. Сливной бачок для унитазов, устройство которого не требует дополнительных креплений, наиболее удобен в монтаже.

Моноблок – система, когда чаша унитаза и бачок объединены

Инсталляция

Инсталляция – это металлическая конструкция, которая позволяет вмонтировать сливной бачок в стену и удерживать его там. Наиболее современный вариант, он подойдет тем, кто желает сэкономить пространство, а также сделать свою туалетную комнату стильной и неповторимой.

Дизайн туалетной комнаты

В этом случае все коммуникации, в том числе место крепления бачка, спрятаны в стене и демонтаж такого устройства сопряжен с капитальным ремонтом. Классическое устройство сливного бачка унитаза с кнопкой предполагает ее расположение на стене, при этом сам резервуар не виден. Сливная арматура и подводка остаются доступными для текущего обслуживания, также через переднюю панель можно осуществлять проверку исправности элементов системы.

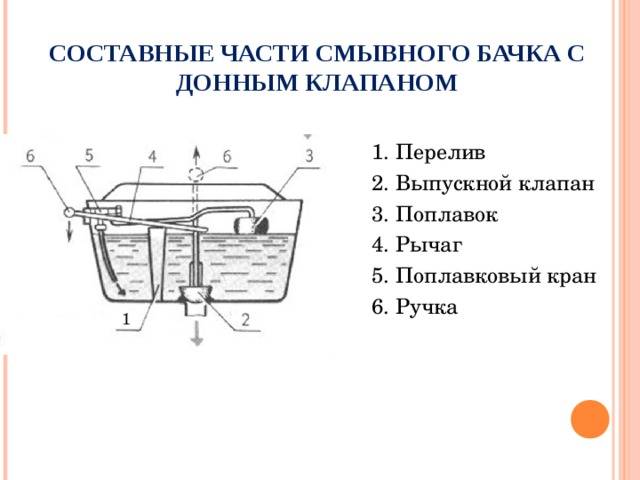

Основные элементы унитаза

Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.

Сливной бачок из нескольких компонентов:

  • запорная арматура;
  • отверстие спускное;
  • переливная трубка;
  • сливной механизм;
  • крышка клапана, снабженная резинкой.

Арматура для бачка с боковой подводкой воды

Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями. Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом

Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.

Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.

Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:

  • спускной рычаг;
  • сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.

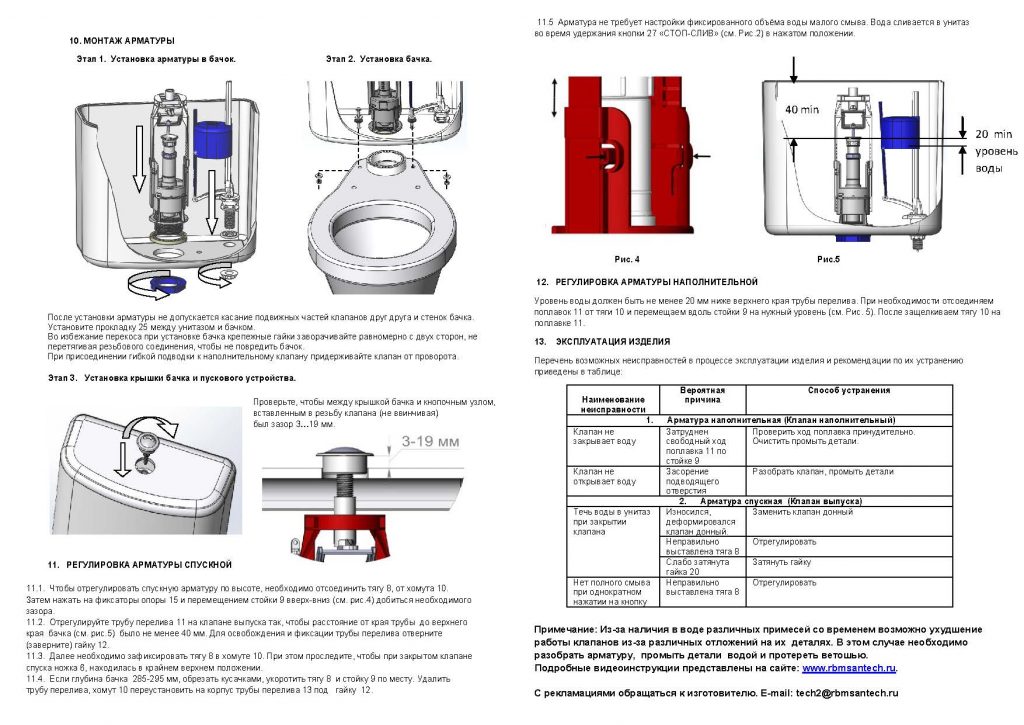

Последовательность операций по установке конструкционных элементов

Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.

Сливная арматура бачка

  1. Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
  2. Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
  3. Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.

Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.

Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.

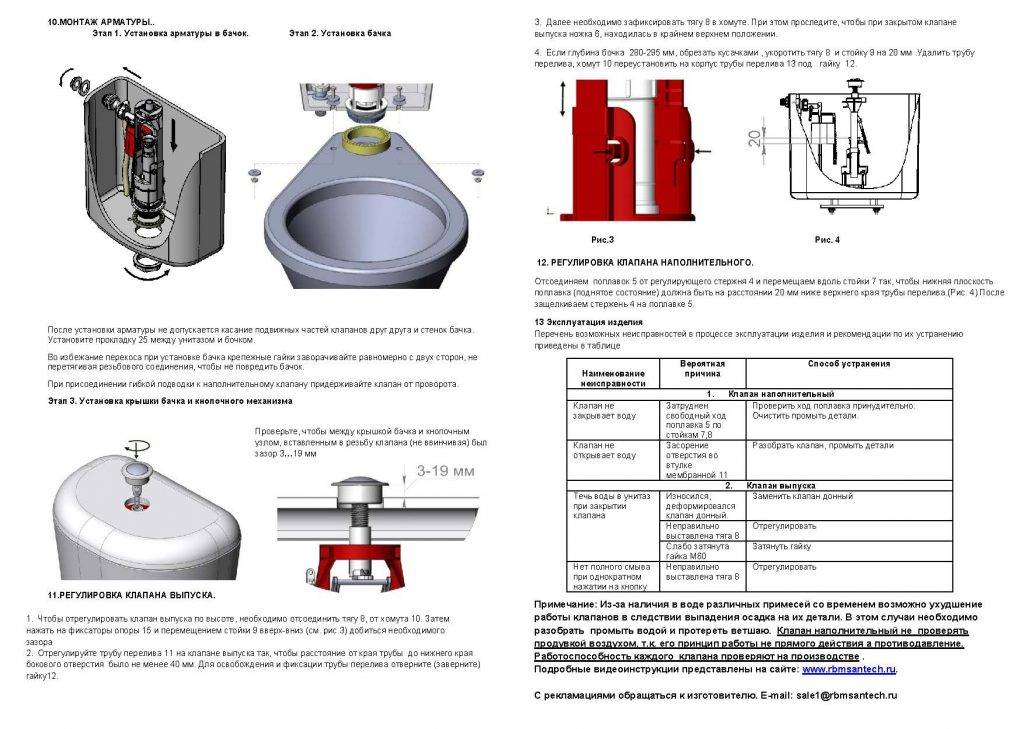

Установка арматуры в сливном бачке

Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.

Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.

Регулировка арматуры в сливных бачках

Вначале разберем, как настроить объем воды в системе смыва с одной кнопкой.

  1. Сначала перекрываем подачу воды краном.
  2. Спускаем жидкость из емкости.
  3. Изымаем из посадочного места кнопку, для чего ее просто выкручиваем как болт.
  4. Снимаем крышку сливного резервуара.
  5. Регулируем поплавок, который находится справа в бачке. Он сопряжен с небольшой лапкой, которая меняет подачу жидкости. На этом мембранном клапане находится винт, регулирующий положение рейки для изменения уровня жидкости. Если этот болт открутить, то повысится уровень воды в баке и, наоборот, в случае закручивания регулировочного винта на несколько оборотов – воды в бачке будет накапливаться меньше.
  6. После настройки нужно не забыть подтянуть гайку крепления. А также регулировку можно производить посредством пластиковой гайки, смонтированной на некоторых моделях сливных бачков. Оптимальным и экономичным вариантом будет считаться настройка механизма, когда жидкость не будет доходить до переливного отверстия на 2-3 см.

После регулировки нужно проверить уровень наполнения бачка, для чего открыть воду и дождаться, пока не прекратится ее подача за счет клапана, при этом не допуская перелива воды.

Убедившись в правильности регулировки, поставить крышку на место и установить обратно кнопку, закрутив ее от руки.

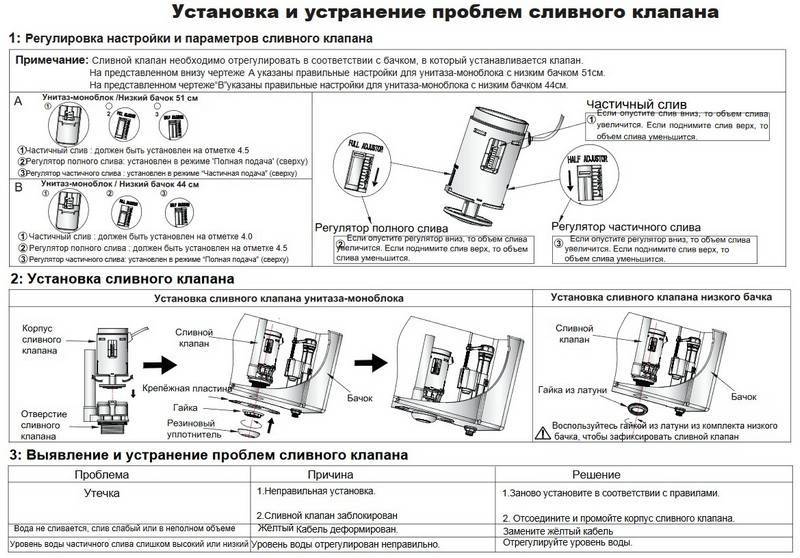

Регулировка двухуровневого слива

Такие системы нуждаются в настройке максимального и минимального объема воды для необходимого слива.

  • выкручиваем кнопку для сброса жидкости (вывинчивается за ободок кнопки);
  • снимаем крышку с бачка;
  • для подачи нужного количества воды в устройстве поплавка нужно открутить или закрутить винт, и переместить его вверх или вниз по отношению к трубе перелива — соответственно, уровень воды в бачке будет больше или меньше.

Регулировка полного сброса воды достигается за счет заслонки: чтобы увеличить объем воды в баке, заслонку нужно опустить, и наоборот, для того чтобы понизить уровень жидкости – заслонку нужно поднять. Таким образом, повышается или понижается разовый сброс воды в унитаз.

Регулировка старых моделей

В итоге стоит сказать о настройке традиционных механизмов с подачей воды сбоку бачка. Конструкция сливного резервуара старого типа предусматривает только регулировку запорного клапана. Его работа напрямую зависит от места расположения поплавка, который приподнимают либо опускают.

Этой цели легко достичь посредством подгибания в нужное положение латунной или стальной тяги. Если же коромысло пластмассовое, то уровень воды в бачке унитаза регулируется за счет передвижения поплавка по направляющей тяги, тем самым изменяя геометрию рычага.

Настройка перелива в изделиях старого образца не была предусмотрена и при возникновении такой проблемы, нужно было менять весь механизм, но это случалось очень редко.

Стоит отдать должное таким сливным бачкам – они отличались большой надежностью, ведь некоторые изделия служили по полувеку.

Замена комплектующих своими силами

Наиболее надёжный вариант ремонта арматуры – полная замена всех компонентов устройства. Для этой работы потребуется стандартный набор инструментов сантехника: в него входят плоскогубцы, отвертки, разводной ключ, также потребуется приобрести ФУМ-ленту для уплотнения соединений, резиновые прокладки и кран. Для замены рекомендуется приобрести оригинальный набор запорных элементов, в этом случае он гарантированно подойдет по размерам и конфигурации емкости.

Чтобы поставить новую арматуру, необходимо сделать следующее:

Если монтаж комплекта в унитаз вызывает сложности, лучше не рисковать и вызвать профессионала. Неправильная установка сокращает срок службы компонентов, и скоро арматуру придется менять вновь. Чтобы избежать ненужных проблем, вызовите на дом квалифицированного сантехника.
