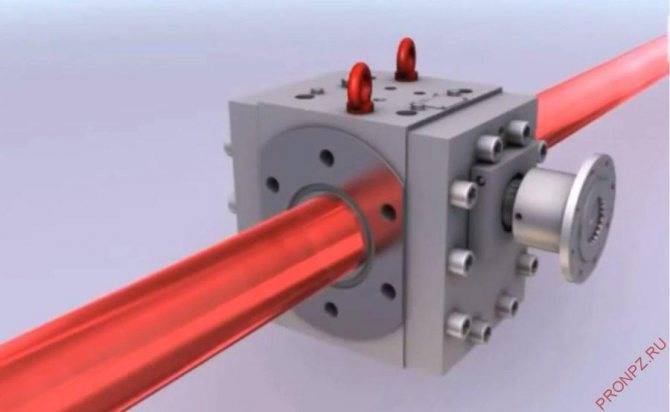

Шестеренчатый насос для воды и масла

Шестеренчатый насос с внутренним зацеплением

Шестеренчатые насосы с внутренним зацеплением универсальны. Они часто используются как для жидкостей с низкой вязкостью, такие как растворители, бензин и.т.д. Так же они прекрасно работают с высоковязкими жидкостями, например битум, клей, жидкое стекло, присадки, шоколад. Насосы могут работать в  широком диапазоне по вязкости: от 1 до 1 000 000 сПз.

Помимо этого насос может перекачивать жидкость с очень высокой температурой до + 400 ˚С. Это достигается за счет настраиваемого зазора между зубьями ротора и корпуса насоса в зависимости от температуры и вязкости.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами шестеренного насоса с внутренним зацеплением является ротор и ведомое колесо, которые работают по принципу «шестерня в шестерне». В устройстве данного типа шестеренчатого насоса  также можно выделить следующие элементы:

Схема шестеренного насоса с внутренним зацеплением

  • Ведомая шестерня
  • Ротор
  • Система уплотнения вала
  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Встроенный предохранительный клапан

Принцип действия шестеренного насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ротор передает это движение ведомой шестерне.

  1. Жидкость поступает через всасывающий патрубок в образовавшуюся полость между ротором (внешняя шестерня) и ведомой шестерней (внутренняя шестерня).
  2. Жидкость проходит через насос между зубьями ротора и ведомой шестерни. Специальная вставка по форме полумесяца разделяет жидкость и действует как уплотнение между всасывающим и нагнетательным патрубком.
  3. Перед вытеснением жидкости из напорного патрубка проточная часть насоса практически полностью заполнена жидкостью. Ротор и ведомое внутреннее колесо образуют полностью запертые уплотненные карманы, в которых и транспортируется жидкость. Затем шестерни повторно зацепляются и тем самым выдавливают жидкость в нагнетательный патрубок насоса.

Материальное исполнение

Проточная часть насоса:Роторы и ведомые шестерниУпорные втулки
·         Серый чугун·         Серый чугун·         Карбид вольфрама
·         Ковкий чугун·         Ковкий чугун·         Бронза
·         Углеродистая сталь·         Углеродистая сталь·         Карбид кремния
·         Нержавеющая сталь·         Нержавеющая сталь·         Керамика
·         Дуплекс·         Дуплекс
·         PTFE

Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Торцевое газовое уплотнение (газодинамическое бесконтактное уплотнение)
  • Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

  • Только два подвижных элемента
  • Только одно уплотнение вала
  • Перекачка высоковязких жидкостей
  • Работа без пульсаций
  • Низкий NPSHr
  • Настраиваемый зазор между зубьями и корпусом
  • Широкий выбор материалов
  • Реверсивный насос
  • Простое обслуживание

Недостатки:

  • Чувствителен к твердым включения
  • Ограничение по давлению
  • Подшипник постоянно находится в перекачиваемой среде
  • Внешняя радиальная нагрузка на вал

Области применения

Шестеренчатые насосы  внутреннего зацепления применяются чаще всего в следующих отраслях промышленности

  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Пищевая
  • Судостроение и судоходство

Основные назначения шестеренного насоса:

  • Перекачка топлива и смазочных масел
  • Производство полимеров и эластомеров
  • Производство спиртов и растворителей
  • Перекачка битума, гудрона, смолы
  • Пищевые продукты
  • Краски, клей
  • Мыльные растворы

Основные производители:

  • Viking http://www.vikingpump.com
  • Desmi Rotan desmi.com/
  • Johnson Pump http://www.spxflow.com/en/johnson-pump/
  • PSG Dover http://www.psgdover.com/
  • Verder https://www.verderliquids.com/int/en/purchasing-gear-pumps-verdergear/
  • Hydac hydac.com

Недостатки

Давайте рассмотрим детальнее недостатки данной конструкции.

 — С целью минимизации вытекания масла из области всасывания в область нагнетания зубья шестерен имеют очень плотное сцепление. Незначительный зазор остается, разве что, между оболочкой и самими зубьями. Тем не менее, по краю зубьев немного масла, все же, остается. Это называется «обратной подачей».  Проще говоря, уменьшается КПД.

 — Другим недостатком является наличие торцевой канавки, соединяющейся с областью нагнетания. Из-за этого уменьшается избыточный показатель давления.

 — Невыполнимость контроля подачи.

— Высокий показатель шума при работе.

Достоинства, преимущества:

— Небольшая стоимость и недорогой ремонт;

— Простота в обслуживании;

— Возможность перекачивать масло при больших температурах;

— Дозировка рабочих жидкостей.

Преимущества и недостатки шестерных насосов

Плюсы эксплуатации:

  • Самые простые по устройству, в результате чего самые дешевые объемные насосы;
  • Очень компактны;
  • Высокая надежность;
  • Минимальные требования к очистке рабочей жидкости;
  • Не нужна смазка, ее роль выполняет рабочая жидкость;

Минусы в работе:

  • Низкий КПД, в большинстве случаев его значение не больше 0,6-0,75, этот показатель является самым маленьким, относительно иных типов;
  • Пульсация рабочей жидкости в нагнетательной линии, в результате чего происходят скачки давления, что производит относительно высокий шум (до 90 дб). Это вызванно конструктивными особенностями зубчатого зацепления.
  • Высока нагрузка на опоры шестерен. Происходит из-за высокой разницы давлений в нагнетательной и всасывающих областях. Приводит к повышенной скорости износа опор, что уменьшает срок эксплуатации устройства.
  • Не рекомендуются к эксплуатации в гидросистемах с высоким давлением. В таких системах насосы подвергаются повышенному износу и быстро выходят из строя.

Эксплуатация и ремонт

Весной техники в окружающем нас мире пока не создано, и центробежные насосы также подвержены неисправностям. Благодаря простоте устройства перечень их короток.

Главная причина неисправности устройства – это работа без воды. К выходу из строя электродвигателя также могут привести броски напряжения в питающей электросети.

Еще один фактор риска – это загрязнение рабочей камеры при перекачке грязной воды, например, из канавы. Трава и другой мусор могут намотаться на лопатки, препятствуя их вращению. Если камера выполнена разборной, то можно аккуратно снять часть корпуса и вытащить мешающий мусор. После этого насос, как правило, продолжает работать, только следует подумать об установке фильтра на входе. С более серьезным техническим обслуживанием и ремонтом неполадками, особенно связанными с разборкой герметичного корпуса электродвигателя у погружных насосов, лучше обращаться в ремонтную мастерскую. Вряд ли вам удастся самостоятельно восстановить герметичность и избежать пробоя напряжения на корпус или в воду, а это чревато серьезным риском для жизни.

Шестеренный насос

Гидроусилитель руля, рулевого управления. Устройство. Принцип действия. Схема

Шестеренные насосы не имеют приспособления для регулирования подачи взависимости от давления. Поэтому для предохранения смазочной системы от слишком высоких давлений на нагнетательной трубе около насоса устанавливается предохранительный клапан. Клапан открывается при повышении давления в нагнетательной трубе до определенной величины, на которую отрегулирована пружина предохранительного клапана, и перепускает масло, подаваемое насосом, обратно в резервуар или на сторону всасывания.  

Шестеренные насосы такой конструкции выпускаются производительностью в диапазоне 6 — 218 см3 / об, со скоростями вращения приводного вала от 1500 ( для больших типоразмеров) до 6000 ( для малых типоразмеров) об / мин. Насосы могут быть использованы в качестве гидродвигателей.  

Шестеренные насосы, как правило, имеют постоянную производительность. Полная ( максимальная) производительность насоса, рассчитанная исходя из максимального потребного количества жидкости при работе станка в общем цикле работы используется лишь при ускоренном движении агрегатов станка, которое составляет небольшую часть рабочего цикла.  

Шестеренные насосы характеризуются наиболее широким диапазоном устойчивой работы в зависимости от вязкости. Это свойство насосов сделало эффективным их применение на машинах, работающих на открытом воздухе, где в зависимости от времени года и дня температура окружающего воздуха меняется в значительных пределах.  

Шестеренный насос и лубрикатор приводятся в действие индивидуальными электродвигателями, питание к которым для большей надежности зачастую подается от разных источников.  

Шестеренный насос, редуктор и электродвигатель смонтированы на общей плите. Передача движения осуществляется с помощью упругих муфт.  

Шестеренные насосы могут работать с большой частотой вращения до 50 с 1, поэтому они могут быть непосредственно соединены с валом быстроходного двигателя. Они просты по конструкции, надежны в эксплуатации, отличаются небольшими габаритами и низкой стоимостью. Поэтому их широко применяют на практике.  

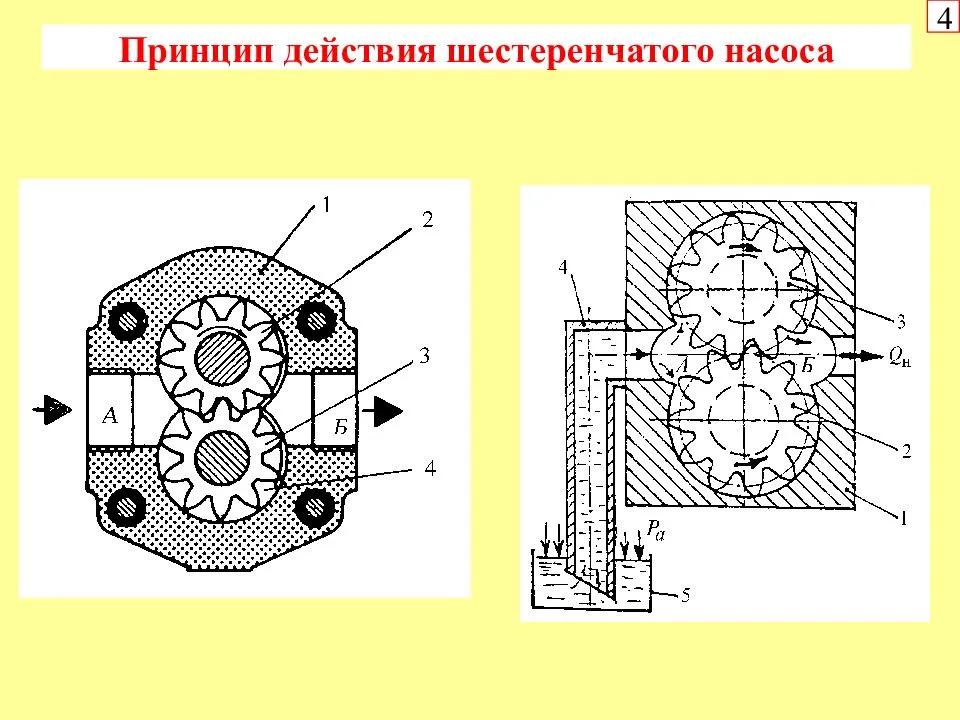

Схема действия шестеренного насоса.  

Шестеренный насос ( рис. 60) состоит из пары сцепляющихся между собой шестерен, помещенных в плотно охватывающий их корпус, имеющий каналы со стороны входа в зацепление и выхода из него. Насосы с цилиндрическими шестернями внешнего зацепления наиболее просты и отличаются надежностью в эксплуатации, малыми габаритными размерами и массой, компактностью и другими положительными качествами.  

Шестеренные насосы характеризуются наиболее широким диапазоном устойчивой работы в зависимости от вязкости. Это свойство насосов сделало эффективным их применение на машинах, работающих HavOTKpbiTOM воздухе, где в зависимости от времени года и дня температура окружающего воздуха меняется в значительных пределах.  

Схема шестеренного насоса.  

Шестеренные насосы с внешним зацеплением зубчатых колес широко применяются в приводах станков. Это объясняется простотой их изготовления и эксплуатации, малыми габаритом и массой, сравнительно высоким КПД, достаточной надежностью. Шестеренные насосы изготовляют нерегулируемыми; их применяют, когда требуются сравнительно низкие давления масла. Шестеренный насос ( рис. 15.10) состоит из корпуса 3, в котором с малыми зазорами вращаются ведущее 2 и ведомое / зубчатые колеса. Там, где зубья колес выходят из зацепления, создается разреженная зона В, масло всасывается и переносится впадинами между зубьями в зону Я нагнетания, где зубья входят в зацепление, выталкивают масло из впадин и создают повышенное давление.  

Шестеренный насос подает масло ( удельный вес у900 кГ / м3; вязкость v 0 76 см2 / сек) в количестве Q0 8 л / сек из маслосборника в пункты А и В.  

График подачи масла насосами типа НУЖ.| Шестеренные насосы типов Ш и ШС.  

Шестеренные насосы ( рис. 10) не имеют приспособлений для регулирования давления и производительности.  

Области применения

Вакуумный насос своими руками в домашних условиях Насос шестеренчатый для масла замечательно себя зарекомендовал в химической промышленности. Устройства данного типа используются для подачи изоцианов, а также полиолов, которые, в свою очередь, являются составными элементами силиконов и полиуретановых пен. Шестеренчатые насосы часто используются при перекачивании щелочей, синтетических веществ, шампуня, мыла, эмульсий и крема. Такие агрегаты применяются для подачи растительных и животных жиров, желатина, какао, шоколада, масла, пудинга, карамели, сливок, меда, сиропа в пищевой промышленности.

В нефтехимической отрасли насосы шестеренчатые широко применяются во многих видах работ по транспортировке асфальта, минерального масла и эмульсий. Такие агрегаты довольно часто используются на лакокрасочных производствах для перекачивания различного рода пигментов и других составляющих компонентов. Принцип функционирования шестеренчатых насосов дает возможность повышать эффективность и производительность работы в тех сегментах, где требуется подача жидкостей в больших объемах. Выбор агрегата зависит от отдельной области применения. Правильно подобранная модель прослужит качественно на протяжении многих лет.

Виды шестеренчатых насосов

Существует несколько видов насосов. Их можно квалифицировать по таким признакам:

  • характер сцепления может быть внутренними или наружным;
  • механизм может быть оснащен винтовыми, шевронными или же прямыми зубьями;
  • могут иметь правое, реверсное или левое вращение;
  • по количеству сцепляющихся роторов, насос шестеренчатый масляный может быть двухроторным и многороторным;
  • они делятся на одноступенчатые и многоступенчатые по количеству ступеней;
  • также о наличия регулировки могут быть регулированными или неурегулированными;
  • в зависимости от их работоспособности из подачи давления насосы могут быть неразгруженные, разгруженные или же иметь автоматическую регулировку торцевых зазоров.

Модель шестеренчатого насоса Из-за того, что работа данного устройства может квалифицироваться исходя из нескольких признаков, то данная характеристика является условной.

Принцип работы

Хотя весь механизм имеет некоторые отличия, но все же работа шестеренчатого насоса имеет общую схему.

Ведущая и ведомая шестерни размещены в корпусе. Когда происходит вращение, то весь воздух, которым ранее был заполнен объем между зубьями, сразу переходит в линию нагнетания. Она размещена в полости всасывания. Здесь из-за этого процесса возникает перепад давления, из-за которого масло из бака получает возможность подняться. Оно на своём пути заполняет пространство между зубьями. Когда же шестерни обращаются, то жидкость попадает в полость нагнетания, и когда в зацепления входят зубья, то оно силой вытесняется в нагнетательный трубопровод.

https://youtube.com/watch?v=UgrioKqBeqU

Насос с внешним зацеплением

Электродвигатель вращает вал с ведущей шестернёй. Ведущая шестерня в свою очередь вращает ведомую.

За счёт минимального зазора шестерёнок между собой, а также зубьев шестерён и стенок рабочей полости, при вращении в зоне всасывания, образуется вакуум.

Однако в месте зацепления шестерёнок образуются, так называемые, запертые объемы. Одной из технических проблем в шестерённых насосах является проблема запертых объёмов, которой является нежелательным явлением.

Вследствие малой сжимаемости жидкости, возникновение запертых объёмов в процессе работы насоса, если не предусмотреть меры борьбы с ними, может привести к возникновению большого момента сопротивления.

Производители насосов серьезно относятся к данной проблеме и борются с ней различными методами. Например, между зубьев шестерни просверливается канал для отвода жидкости, через который жидкость попадает обратно в полость всасывания.

Так же устанавливается система поддержания давления в трубопроводе нагнетания.

При падении давления в трубопроводе нагнетания, число оборотов шестерни увеличивается. При увеличении – наоборот уменьшается.

Существуют также насосы, которые способны пропускать вместе с жидкостью довольно крупные примеси.

Шестеренчатый насос с внешним зацеплением

  • 1. ведомая шестеренка;
  • 2. всасывающий канал;
  • 3. ведущая шестеренка;
  • 4. приводной вал;
  • 5. нагнетательный канал;
  • 6. ось ведомой шестерни.

Конструкция маслонасоса с внешним зацеплением состоит из двух шестеренок. Одна шестерня передает вращательное движение второй шестерне через зубья зацепления, которые вынесены за корпус и взаимодействуют друг с другом на внешней стороне.

Одна шестерня ведущая. Ведущая шестерня получает вращательную скорость от коленчатого вала или распредвала. Вторая шестерня вращается за счет первой.

В корпусе имеются 2 канала:

  • подающий;
  • отводящий.

Подающий канал соединяется с маслозаборник. Один конец маслозаборника находится в поддоне двигателя с маслом.

Отводящий канал соединяется с магистралями, по которым осуществляется нагнетание масла под определенным давлением.

За счет чего осуществляется нагнетание масла, спросите вы? Принцип работы маслонасоса прост. Моторное масло из картера двигателя через маслозаборник попадает на шестеренки насоса и подается в отводящий канал. Скорость вращения шестерен большая, поэтому давление масла хорошее.

Шестеренчатый насос внутреннего зацепления

Одна шестерня в другой — это отличие в конструкции и принципе действия. В конструкции такого вида масляного автонасоса ведущей шестерней является внутренняя.

Шестеренки расположены в разных осях. На чертеже видно, что ось внутренней шестерни выше, чем у нижней, поэтому в нижней части есть зазор, в котором расположен серповидный разделительный сектор. Полость начинается от начала подающего канала, а конец — у отводящего.

Принцип работы маслонасоса с внутренним зацеплением

В момент вращения из подающего канала масло попадает между зубьями ведущей шестерни. Затем масло перетекает в сторону отводящего канала. Разделительный сектор служит для отделения лишней смазки и предотвращает его перетекание между зубьями.

Где начинается зацепление зубьев двух зубчатых колес, масло сжимается зубьями и в выпускной канал масло уже выкидывается под давлением.

На горячем моторе

При падении температуры масла поднимается его вязкость. Это хорошо для эффективной работы насоса. Для получения адекватных результатов измерений лучше всего производить замеры давления на прогретом двигателе. Так как масло греется значительно медленней, чем охлаждающая жидкость, то мотору дают поработать еще немного времени после выхода на рабочие температуры.

В смазочной системе исправного мотора с исправным насосом давление должно быть в пределах 3,5-4,5 кгс на квадратный сантиметр при оборотах коленчатого вала 5600. Если значения при измерениях отличаются от номинала, тогда мотор в некоторых режимах будет испытывать недостаток смазки.

Основные отрасли и процессы применения шестеренчатых насосов:

  • добыча нефти (перекачивание товарной нефти, подача реагентов, перекачивание эмульсии);
  • нефтепереработка НПЗ (перекачивание мазута, битума, парафина, перекачивание метанола, перекачивание флегмы);
  • нефтехимия (насосы для процессов пиролиза, насосы для установок производства полиэтилена, насосы подачи присадок);
  • общая промышленность (подача масла в компрессоры и насосы, подача смазывающих и охлаждающих жидкостей);
  • химическая промышленность (перекачивание масел, парафинов, нафталина, толуола, хлоридов, жиров, карбамида и др.);
  • пищевая промышленность (перекачивание сиропов, джемов, рассолов, йогуртов, патоки, заквасок, жидкостей для Cip моек).

Zeilfelder Pumpen (объемные химические шестеренчатые насосы)

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной шестеренчатой техники. Состоит шестеренчатый насос из:

  • корпуса;
  • крышки;
  • ведущей шестерни;
  • ведомой шестерни;
  • втулки;
  • сальника;
  • уплотнителя;
  • пластины;
  • пружины;
  • патрубка
  • распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Полная схема шестеренчатого насоса

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

Технические характеристики

Основными техническими характеристиками насосов являются:

  • рабочий объем, см 3 — тот объем жидкости, который вытеснят шестерни за один оборот;
  • подача, л/мин — какой объем жидкости вытеснит насос за единицу времени (производительность насоса);
  • вакуумметрическая высота всасывания, м — характеристика показывает максимальную высоту, на которую можно установить насос относительно уровня жидкости. Если в технических характеристиках указано, что вакуумметрическая высота всасывания составляет 3 метра, то это говорит, что расстояние от уровня жидкости до оси входного отверстия не должна превышать 3 метра. При превышении данного значения насос не будет засасывать жидкость из-за отсутствия разности атмосферного давления и во всасывающей камере;
  • давлением на выходе;
  • объемный КПД ηо — также его называют коэффициентом подачи) насоса nо – объемные потери (утечки насоса), происходящие из зазоров между частями насоса или уплотнения. Этот параметр не допускает наружных утечек (если они присутствуют, то необходимо провести инспекцию уплотнений). Утечки зависят от зазоров между частями, перепада давления в зазорах, вязкости жидкости. В технической документации вместо вакуумметрической высоты всасывания указывают давление на входе насоса – то разряжение, созданное во всасывающей камере. Отсюда возникают рекомендации о сокращении длины всасывающих трубопроводов при установке насосов: уменьшение длины приводит к уменьшению потерь энергии на всасывание. Поэтому рекомендуют монтировать насосы на гидробаке или целиком погружают в жидкость;
  • гидромеханический КПД η г.м. — потери из-за сил трения между слоями жидкости, жидкости о стенки трубопровода, движущихся деталей в самом насосе;
  • полный КПД η п — совокупность объемного и гидромеханического КПД. Зависимость полного КПД от нагрузки не линейная и имеет при определенном давлении оптимальное значение nп.опт
  • номинальная мощность
  • крутящий момент

Читать также: Как работает мультиметр видео

Зависимость КПД насоса от давления нагрузки

Насос — шестеренчатый тип

Насосы шестеренчатого типа обеспечивают рабочей жидкостью ( маслом) гидротрансформатор и коробку передач. Количество насосов зависит от размеров и сложности передачи. Например, у гидромеханической передачи автобусов ЛиАЗ — 677, ЛАЗ-696 и ЛАЗ-698 и автомобиля БелАЗ — 540 два насоса; в передачах некоторых грузовых автомобилей высокой проходимости дополнительно устанавливают насос для откачки масла из нижней части картера планетарной коробки в масляный бак и специальный насос для смазки гидромеханической трансмиссии при буксировке автомобиля.

Насосы шестеренчатого типа обеспечивают рабочей жидкостью ( маслом) гидротрансформатор и планетарную коробку. Количество насосов зависит от размеров и сложности передачи. Например, у гидромеханической передачи автомобиля ГАЗ-21 Волга два насоса; в передачах некоторых грузовых автомобилей высокой проходимости дополнительно устанавливают насос для откачки масла из нижней части картера планетарной коробки в масляный бак и специальный насос для смазки гидромеханической трансмиссии при буксировке автомобиля.

Схема масляной системы двигателя 8ГК.

Насос шестеренчатого типа подает масло под давлением к фильтру нормальной очистки.

Масдяный насос шестеренчатого типа, двухсекционный с неподвижным маслоприемником. Одна секция является основной, вторая радиаторной.

Сборка насосов шестеренчатого типа начинается с подбора зубчатых колес

Особое внимание обращают на точность зацепления зубьев, так как при погрешностях в зацеплении объемы впадин между зубьями неполностью заполняются жидкостью и в магистраль попадает воздух, нарушающий нормальную работу системы.
 . Двухтактные двигатели ЯАЗ имеют топливоподкачи-вающий насос шестеренчатого типа, действующий так же, как и насос системы смазки с перепускным клапаном, открывающимся при превышении допустимого давления.

Двухтактные двигатели ЯАЗ имеют топливоподкачи-вающий насос шестеренчатого типа, действующий так же, как и насос системы смазки с перепускным клапаном, открывающимся при превышении допустимого давления.

Двухтактные двигатели ЯАЗ имеют топливоподкачи-вающий насос шестеренчатого типа, действующий так же, как и насос системы смазки с перепускным клапаном, открывающимся при превышении допустимого давления.

Так, у некоторых авиационных насосов шестеренчатого типа допускаются утечки в размере одной капли за 10 включений, а у аксиально-плунжерных насосов — 3 капли в час.

Результаты расчетов показывают, что насосам шестеренчатого типа с внутренним зацеплением и двухцилиндровым счетчиком жидкости нужны меньшие по стоимости затраты мощности на преодоление различных сопротивлений и трения. Это может соответствовать тенденции сегодняшнего дня на внедрение в эксплуатацию этих модификаций.

Масляный насос, В двигателях кранов применяют насосы шестеренчатого типа. Приводится в действие насос от распределительного вала. При вращении вала 1 шестерни 2 насоса, расположенные в корпусе, вращаются в разные стороны. При этом масло, поступающее из картера во впускную полость 4, попадает во впадины зубьев шестерен и переносится в нагнетательную полость 5, а оттуда под давлением поступает в систему.

Из различных конструкций масляных насосов наиболее распространен насос шестеренчатого типа ( рис. 15), состоящий в основном из двух цилиндрических шестерен. Одна из них — ведущая 7 — насажена на приводном валике 2, вращающемся от шестерни / распределительного вала, а другая — ведомая 9 — вращается на оси, закрепленной в корпусе 4 насоса. Обе шестерни установлены с минимальным расстоянием от стенок корпуса.

Для подачи масла к трущимся поверхностям двигателя устанавливают насосы шестеренчатого типа.

Французская фирма Флопетрол комплектует лебедки гидромоторами типа Денисов и применяет насосы шестеренчатого типа.

В качестве устройств, обеспечивающих циркуляцию масла в системе, применяют насосы шестеренчатого типа. Такие насосы в зависимости от назначения бывают рабочими ( обеспечивающие подачу масла к трущимся парам и фильтрам) или циркуляционными ( применяемые обычно при сухом картере) и имеют разную производительность.

В систему управления и смазки ГТР и коробки передач включен блок насосов шестеренчатого типа. Питательный насос служит для нагнетания масла в гидросистему тепловоза, а откачивающий — для откачки масла из картера коробки передач в масляный бак.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

  1. Водоподъемные.
  2. Циркуляционные.
  3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

  1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
  2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
  3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
