Непростая замена поршневой на китайской бензопиле, сборка Фотоотчет

Как увеличить срок эксплуатации бензопилы

Нужно иметь про запас пару шин и минимум четыре цепи. Для равномерного процесса износа цепь нужно переворачивать на 180о через три часа работы, через такой же промежуток времени следует заменить цепь на другую.

Своевременная очистка инструмента гарантирует отсутствие засора различных отверстий, которые могут привести к затруднению или даже прекращению подачи топливной смеси, что скажется на рабочем состоянии бензопилы.

Если вы не уверены в своих силах и боитесь испортить агрегат, тогда лучше обратитесь к профессионалам. Они, в силу своей опытности, всегда смогут правильно диагностировать проблему и качественно исправить неполадки в вашей бензопиле.

Что требуется для ремонта неполадок своими руками

Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.

Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.

Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.

Видео: разборка бензопилы Штиль 180

Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.

Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.

Расположение органов управления бензопилой

Его работу обеспечивает система подачи топлива, состоящая из:

1. Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).

2. Бензонасоса.

3. Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.

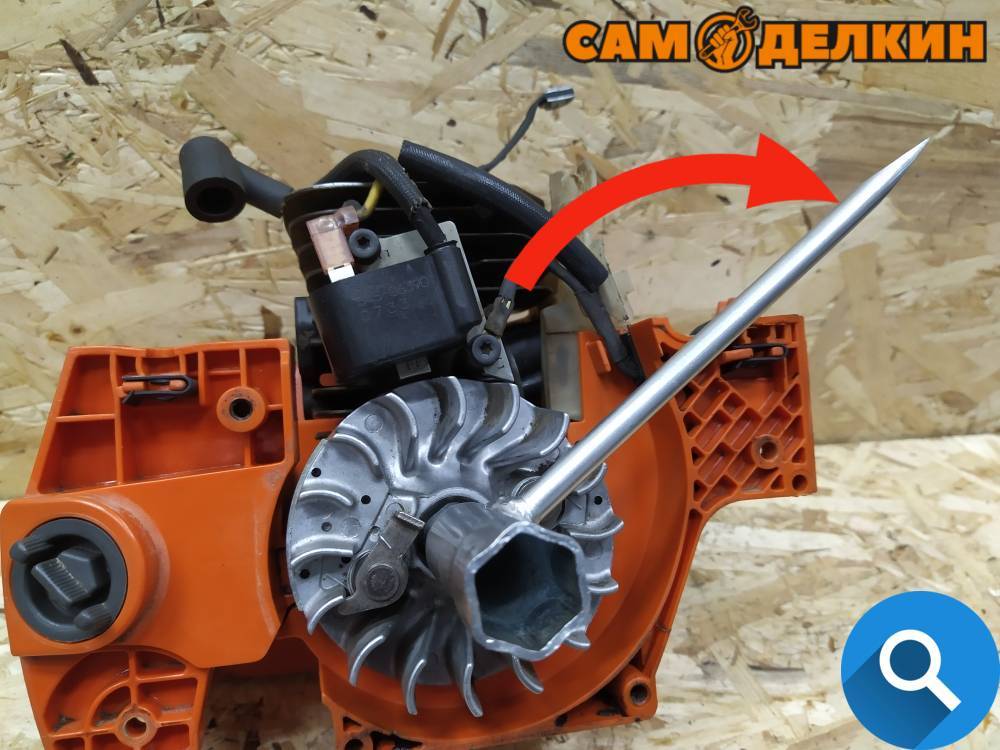

Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.

2-свечная клемма, 4-электронный блок, 5-маховик

Воздух поступает в карбюратор через воздушный фильтр.

Воздух очищается, проходя через плотную синтетическую ткань

Отработанные газы удаляются через глушитель.

Под глушитель устанавливается металлическая прокладка

Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).

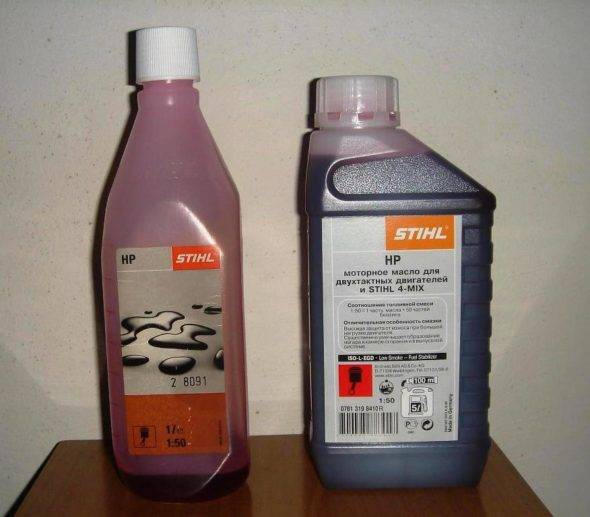

Моторное масло для двухтактных двигателей

Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.

Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.

Видео: устройство бензопилы

Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:

1. Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
2. Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
3. Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
4. Механизм быстрого натяжения цепи без дополнительных инструментов.
5. Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.

Рекомендации по эксплуатации

Чтобы увеличить срок работы инструмента, необходимо соблюдать некоторые правила. В первую очередь это касается пильной цепи и направляющих шин. Рекомендуется каждые три часа производить замену цепи, а направляющие переворачивать на 180 градусов. В результате эти элементы будут равномерно изнашиваться, что продлит срок эксплуатации всего инструмента.

Во время работы важно постоянно контролировать чистоту бензопилы. При распиловке древесины агрегат быстро засоряется опилками, которые необходимо своевременно удалять. Загрязнение технологических отверстий может стать причиной появления проблем с работой топливной системы

Также важно вовремя производить замену масла и других расходных материалов

Загрязнение технологических отверстий может стать причиной появления проблем с работой топливной системы

Также важно вовремя производить замену масла и других расходных материалов

Вопросы по самовосстановлению

Проблема во многих случаях осложняется отсутствием полной информации о технике ремонта. По мнению зарубежных производителей, после истощения ресурса пила должна быть выведена из эксплуатации, поэтому ремонтопригодность многих моделей на бюджетном уровне является обоснованным сомнением.

Труднее восстановить бензопилы профессионального уровня.

• Проблема осложняется высокой стоимостью запчастей.
• Возможно, что потребуется специальное оборудование для восстановления эффективности отдельных компонентов и механизмов, в частности, для регулировки топливной аппаратуры.

Замена дорогих фирменных запчастей доступными, но недолговечными китайскими аналогами экономически не оправдывает себя. Практика показывает, что эти компоненты производят ресурс в лучшем случае 50-60%.

Почему люфтит корзина сцепления?

Люфт корзины возможен по 2 основным причинам.

1. Сорвана резьба на валу, разбилась посадочная шейка вала или внутреннее посадочное отверстие на самой муфте. В таких случаях люфтит (болтается, покачивается) вся корзина относительно посадочного вала. Вал при этом неподвижен (не люфтит).
2. Разбился подшипник коленвала, люфт появился на самом посадочном валу. При этом сама корзина относительно вала остается неподвижной.

Во всех таких случаях, кроме одного, требуется капитальный ремонт двигателя с полной разборкой, заменой подшипника или всего коленвала. Исключение составляет случай, когда посадочный вал, подшипник, коленвала, резьба исправны, но поломаны, стерты или изношены детали узла. В этом случае не требуется ремонт коленвала и подшипника с полной разборкой двигателя. Меняют только детали сцепления или всю корзину полностью.

Источник

Как ремонтируют блок цилиндра бензопилы?

Для восстановления мастер полностью разбирает мотор и осматривает его рабочие части. Производятся замеры, которые позволяют точно оценить состояние оборудования и понять, какие ремонтные процедуры нужно выполнить. При капитальном ремонте возможна расточка деталей, если они изготовлены из подходящих для этого материалов.

Также процесс восстановления включает другие этапы:

• оценка эффективности хода поршня, замер создаваемой компрессии в рабочей камере;
• проверка целостности оборудования, поиск наличия механических повреждений, царапин;
• анализ состояния крепежных деталей поршня, устранение люфтов и прочих проблем;
• проверка прочего оборудования, которое влияет на работу поршневой группы.

Чтобы восстановление цилиндра бензопилы прошло успешно, мастер проводит ряд проверок после сборки оборудования

Важно, чтобы мощность соответствовала заводским параметрам, а на холостых работах и под нагрузкой пила демонстрировала стабильные обороты. Только после таких проверок можно считать ремонт оборудования завершенным

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр — для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка — необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать — пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L — регулировка низких оборотов (отвечает за качество топлива);
• H — регулировка высоких оборотов (отвечает за количество топлива);
• T — регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Топливная система

Неисправности топливной системы также довольно часто становятся основной причиной, не позволяющей бензопиле работать максимально эффективно. В первую очередь необходимо проверить качество топливной смеси.

как проверить герметичность картера бензопилы

Некоторые владельцы предпочитают использовать не рекомендованную марку бензина, а спиртосодержащие растворы или добавлять масла больше чем того требуется.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Если не производить периодическую очистку забитого продуктами сгорания глушителя, то проблема плохой мощности двигателя может быть не единственной.

Как проверить топливный фильтр и заменить

Чтобы проверить текущее состояние топливного фильтра необходимо осуществить следующие действия:

• Снять со штуцера карбюратора топливный шланг и направить его в рабочую емкость.
• Несколько раз нажать на, так называемую, «подкачку».

Если бензин поступает неравномерно и с рывками, то самое время поставить новый фильтрующий элемент. Делается это довольно просто:

• Откручивается крышка топливного бака.
• При помощи пинцета или любого другого устройства извлекается сам фильтр.
• Отсоединив старый фильтр необходимо поставить новый и опустить его в топливный бак.

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Вопросы по самовосстановлению

Проблема во многих случаях осложняется отсутствием полной информации о технике ремонта. По мнению зарубежных производителей, после истощения ресурса пила должна быть выведена из эксплуатации, поэтому ремонтопригодность многих моделей на бюджетном уровне является обоснованным сомнением.

Труднее восстановить бензопилы профессионального уровня.

• Проблема осложняется высокой стоимостью запчастей.
• Возможно, что потребуется специальное оборудование для восстановления эффективности отдельных компонентов и механизмов, в частности, для регулировки топливной аппаратуры.

READ Бензопила Stihl Ms 180 Шина 40 См Видео

Замена дорогих фирменных запчастей доступными, но недолговечными китайскими аналогами экономически не оправдывает себя. Практика показывает, что эти компоненты производят ресурс в лучшем случае 50-60%.

Как работает карбюратор бензопилы — особенности поступления воздуха

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

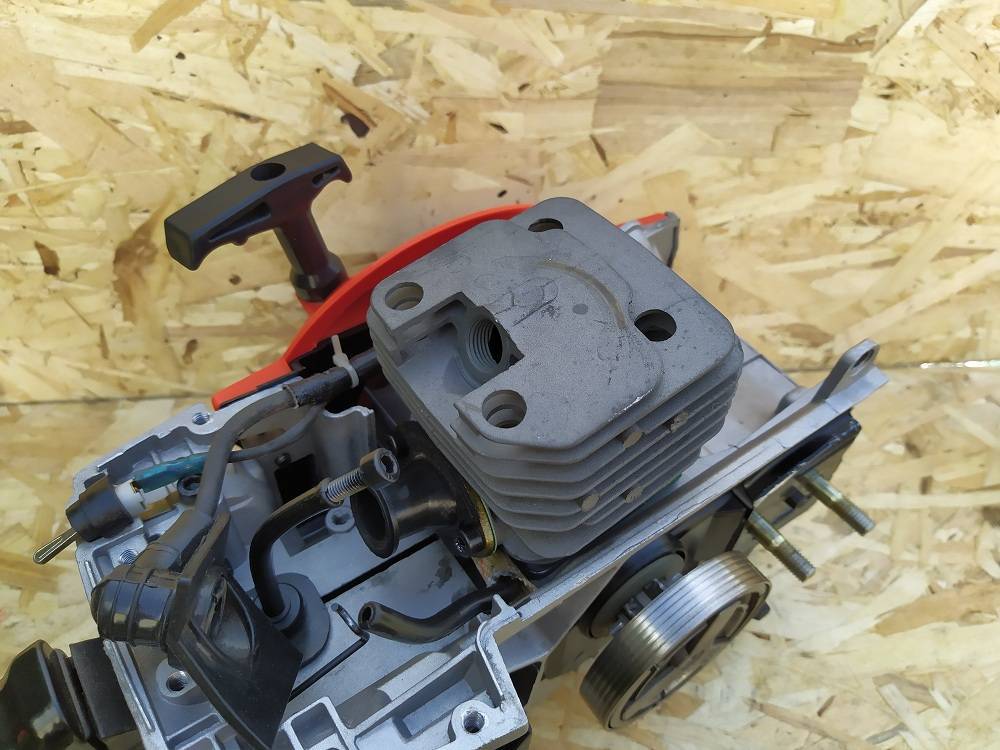

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
2. Снимите боковую крышку.
3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
4. Далее снимите приводную звезду и стартер.

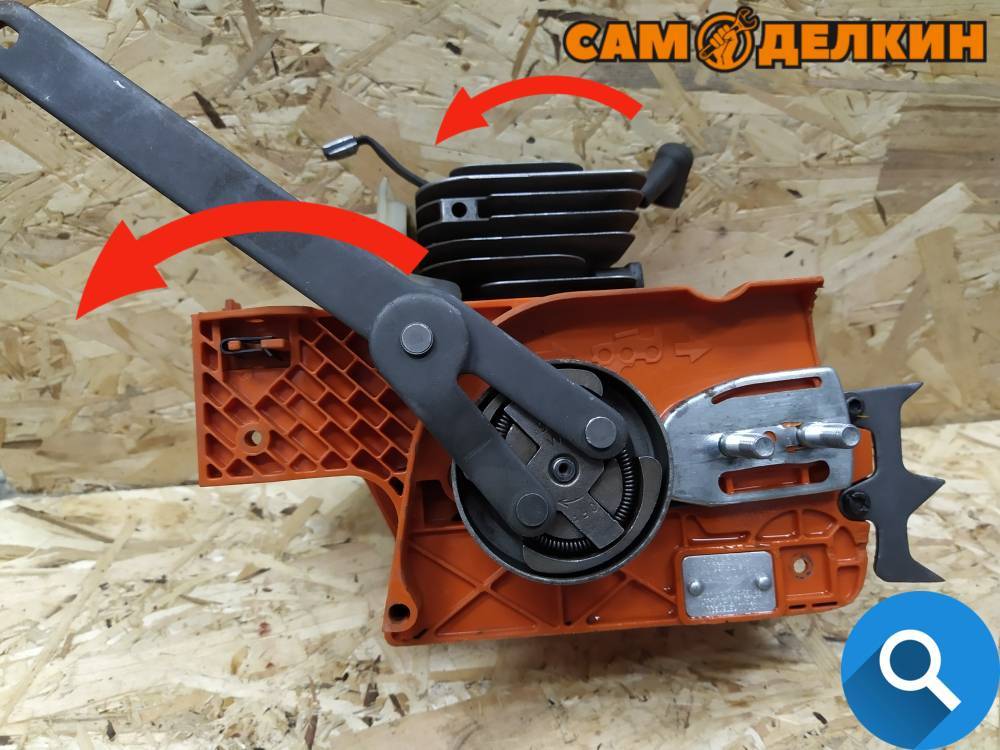

5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
8. Снимите катушку зажигания и глушитель.

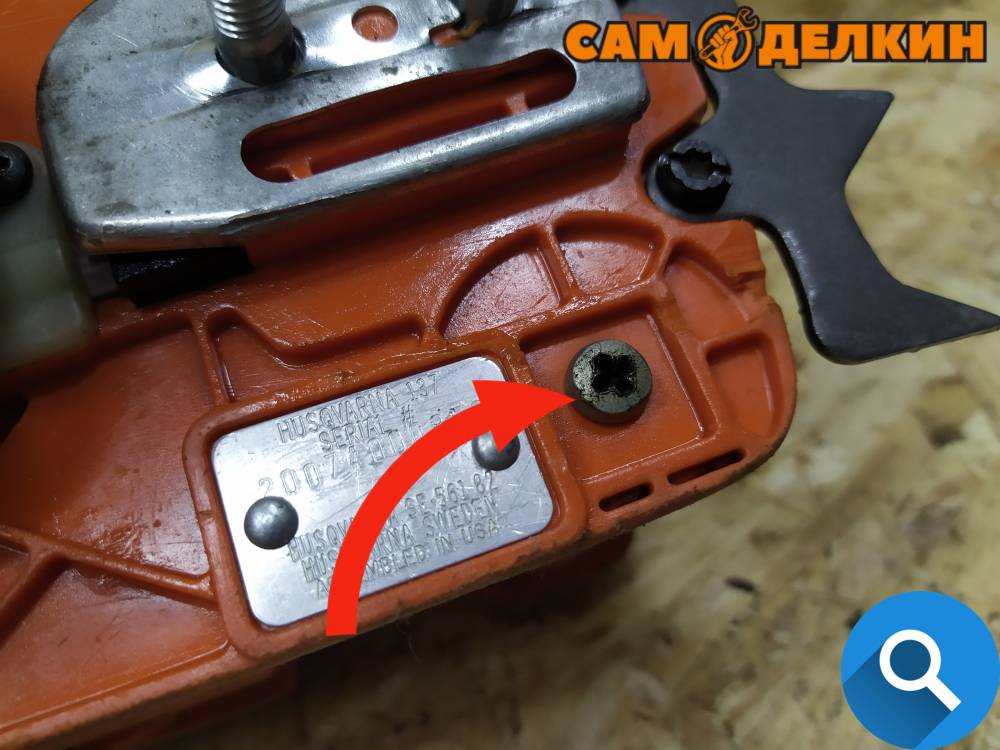

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.
