Самодельный рейсмусовый станок из электрорубанка

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

Многоликий фрезер. Какие инструменты может заменить фрезер?

Когда речь заходит о комплектовании небольшой столярной мастерской минимально необходимым оборудованием, то в первую очередь на ум приходят различные станки (сверлильный, фуговальный, рейсмусовый), электрорубанки, торцовочные пилы, электролобзики и т. д. А вот ручной фрезер — далеко не первый в списке приоритетов. А зря! Ведь этот инструмент может заменить собой большую часть из того, что уже перечислено! Просто не каждый начинающий мастер знает о его скрытых способностях, тех образах, в которых он может выступить в его руках.

Так какие же таланты скрывает в себе ручной фрезер?

Описание инструмента

Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
Проводится монтаж ручки управления платформой с электрорубанком.
Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Общая характеристика

Рейсмусование – это конечная процедура, завершающая работу. Фуговальная машина выполнит первичную обработку, после которой требуется шлифовка. Рейсмусовый агрегат дает возможность обработки доски большой ширины с максимальной точностью. Именно это делает станок популярным, он многократно экономит время.

На рынке легко встретить как промышленные варианты оборудования, так и небольшого размера аппараты, используемые в маленьких мастерских. Вместе с тем пользуются известностью и самодельные схемы станков, особенностью которых является мобильность и компактность.

Рейсмусовый станок стоит немало и его покупка не всегда имеет смысл, в том случае, когда его использование не регулярно. Тогда и приходят к решению сделать самодельный рейсмус из строгального станка.

Многие первооткрыватели самодельных станков рассказывают о своем опыте, делятся схемами и чертежами, по которым каждый знающий толк в технике, человек сможет собрать свое изделие.

Но перед началом сборки подготовить все необходимое, тщательно изучив план конструкции. Рейсмус часто производят фрезерным ручным, а иногда состоит из электрорубанка. Во время покупки нужно определиться с его видом заранее.

Для начала нужно разобраться, что же представляет собой рейсмусовый станок, каковы его составляющие и комплектующие. Как правильно осуществить сборку, чтоб механизм выполнял требуемую задачу.

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

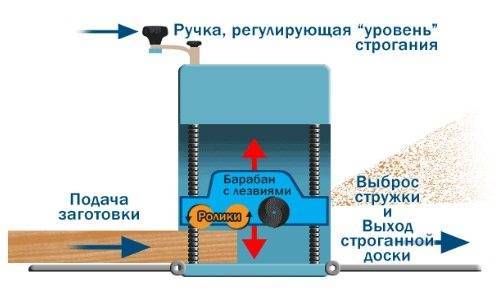

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

рабочий горизонтальный стол для обработки деревянных изделий;
рабочий обрабатывающий вал;
прижимные валики для подачи заготовки в зону обработки;
система регулировки высоты стола;
предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

электрорубанок;
бруски деревянные;
фанера 10-15 мм;
фиксаторы;
штанга;
шпильки;
колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
Проводится монтаж ручки управления платформой с электрорубанком.
Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

ширину направляющих;
длину направляющих;
длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рейсмус из электрического рубанка

Рейсмусовый станок – это деревообрабатывающее оборудование, с помощью которого обстругивают ровные плоскости пиломатериала до достижения нужной толщины заготовок. При этом обрабатывают только заранее подготовленные (отфугованные) доски либо брусья.

Подготовка материалов и рабочих инструментов

Различных вариантов создания конструкций, позволяющих переделать электрорубанок в рейсмусовое оборудование достаточно много. Чтобы сделать в домашних условиях сравнительно простой самодельный станок потребуются следующие инструменты и материалы:

шуруповерт с набором бит;
угольник или уголок столяра;
рулетка или простая линейка;
отвертки с разными наконечниками;
гаечные ключи;
электрический рубанок;
электролобзик либо пила ручная по дереву;
фанера с толщиной листа от 1,5 см;
длинные винты с крупной резьбой (4 штуки);
велосипедная цепь и четыре приводные звездочки для нее;
деревянные бруски (2,5 на 2,5 см) и планки (1,5×1,5 см);
гайки, имеющие резьбу М14;
шайбы подходящих размеров;
шурупы 25 на 100 мм.

Алгоритм изготовления

Упростить процесс создания рейсмусового инструмента из электрорубанка помогут чертежи и схемы, но легче его сделать по фотографиям. Изготавливают оборудование в такой последовательности.

Вырезают из листа фанеры прямоугольный фрагмент, имеющий длину 50 см, а ширину – 40 см.
На нем собирают подставки для электрического рубанка, закрепленного на рабочей платформе, из кусков фанеры, которые закрепляют друг с другом саморезами либо шурупами.

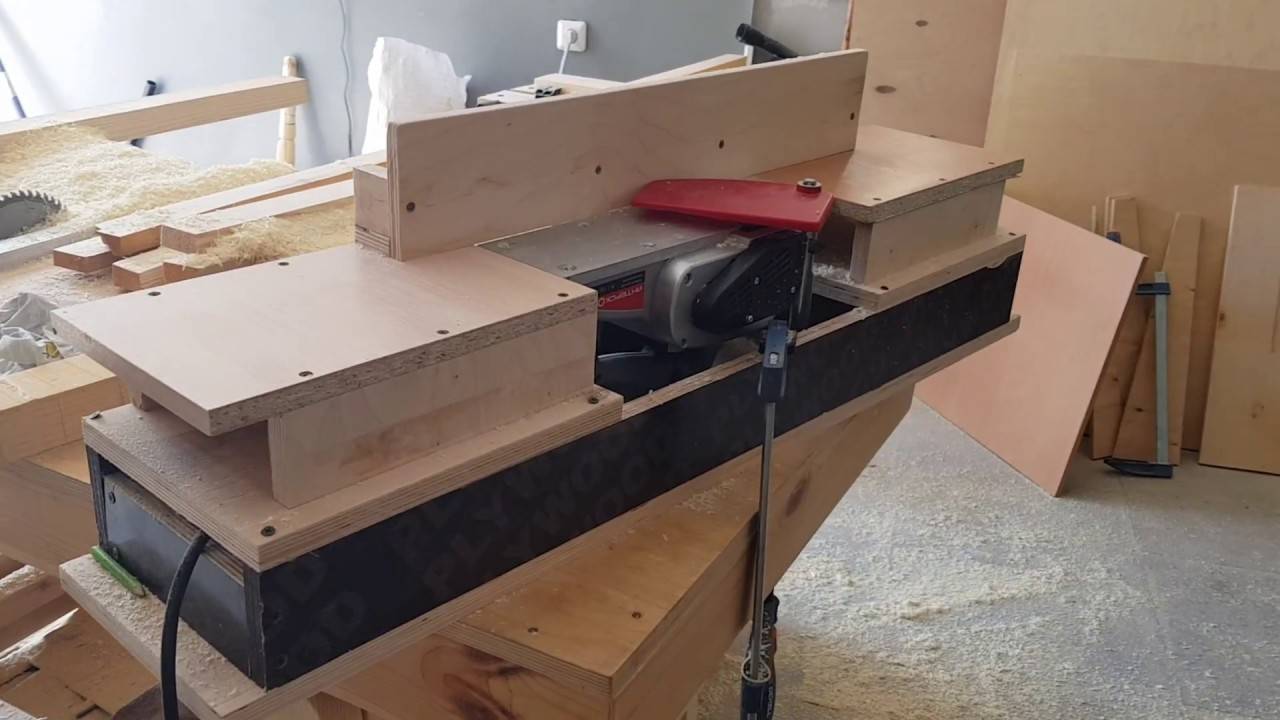

Создают рабочую платформу для установки на нее электрорубанка. Для этого электролобзиком вырезают в приготовленном прямоугольном куске фанеры проем по форме используемого электроинструмента (как показано на фотографии ниже).
Используя специальные зажимы, которые часто идут в комплекте с электрическим рубанком, а также шурупы, фиксируют этот инструмент к рабочей платформе.
На основе с помощью винтов монтируют приводной механизм, который и будет обеспечивать ее подъемы и опускания. По углам платформы устанавливают резьбовые винты со звездочками.
Применяя шурупы, выполняют установку основы-платформы на сделанную для нее подставку.
В удобном месте к длинному винту прикрепляют ручку управления положением рейсмуса с помощью гаек с шайбами.
Устанавливают измерительную планку (отрезок линейки) и указательную стрелку.
Производят настройку и испытания созданного приспособления.

Созданную конструкцию устанавливают на ровную поверхность. Для фиксации к верстаку либо столу понадобиться применять подходящие крепления.

При сборке станка своими руками следует зафиксировать питающий электроинструмент кабель так, чтобы он не мешал при работе, и провод случайно не был поврежден. Чтобы надежно зафиксировать сам электрорубанок на рабочей площадке, рекомендуется использовать болты с гайками.

Измерительная линейка является обязательным конструктивным элементом создаваемого самодельного рейсмуса. С ее помощью устанавливают толщину пиломатериала, который планируется обрабатывать. В качестве планки подойдет отрезок пластмассовой, деревянной либо металлической линейки длиной 8 см. Из аналогичных материалов можно сделать также стрелку-указатель.
