Самодельный горн из консервной банки

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

• Изначально заливается бетонное основание, желательно с армированием.
• На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
• Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
• По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
• Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
• В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
• Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Применение горелок для твердой пайки и для пайки латунью

Пайка позволяет выполнить неразъемное герметичное соединение двух металлических деталей путем своеобразного «склеивания» их неким расплавленным материалом — припоем. Последний должен проявлять высокую адгезию по отношению к соединяемым металлам, то есть быть весьма «прилипчивым», и обладать достаточной прочностью после застывания.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.

Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Пригодится такая горелка и в ходе ремонта кузова, при котором высокая температура не только не нужна, но и весьма нежелательна, так как может вызвать коробление этой части автомобиля.

Выполнить реставрацию небольшого поврежденного участка, запаять латунью прорехи, осуществить «ювелирную» рихтовку — для всех этих работ данный инструмент окажется вполне подходящим.

Незначительный нагрев понадобится и в том случае, если необходимо демонтировать деталь, посаженную с натягом, то есть запрессованную.

Это может быть обойма подшипника или какая-нибудь втулка.

Данный метод особенно эффективен, если входящие в соединение детали выполнены из материалов с разными коэффициентами теплового расширения.

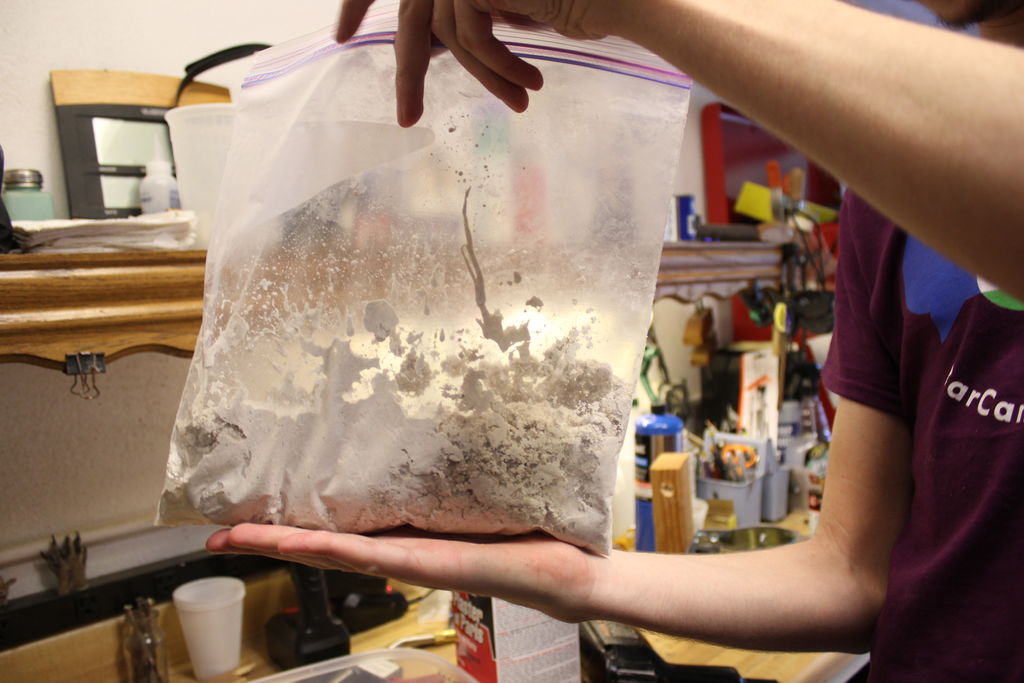

Шаг 6: Создаём жаропрочный наполнитель

Смешайте в равных пропорциях гипсу и песок, добавьте воды столько, чтобы добиться консистенции влажной глины. Мы использовали пластиковую кружку на 350 мл и по нашему опыту для большой жестяной банки советуем смешать по 3 кружки песка и гипсы и добавить в смесь 1 — 1.5 кружки воды.

Нужно работать очень быстро, так как смесь начинает мгновенно схватываться и твердеть.

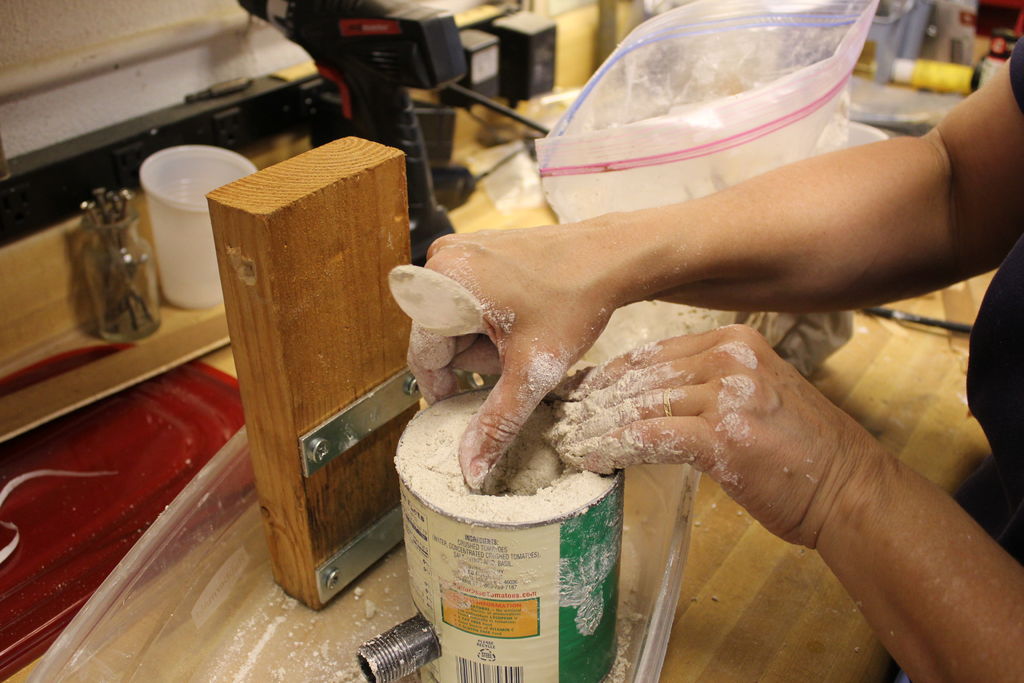

Плотно набейте банку на 34 её объема, а затем проделайте посередине отверстие радиусом около 4 см (например, при помощи ложки), оставляя стенки толщиной около 2 см. Выберите более широкую полость у задней (нижней) части банки, чтобы создать лучшую зону удержания тепла.

При помощи задней части ложки или другого тонкого предмета очистите торчащий соединитель для труб от смеси песка и гипсы. Очистите все поверхности при помощи влажной салфетки и дайте смеси постоять около 30 минут.

Позже я придумал, что можно было набить соединитель для труб бумагой, а для создания отверстия в банке использовать трубку из-под туалетной бумаги и набить жаропрочную смесь вокруг неё, а затем вся бумага просто сгорит при первом прокаливании.

Как сделать газовый горн

Главные положительные моменты — экономичный расход топлива, равномерный нагрев заготовки, на разогреваемом металле не скапливается сера, более высокое полезное действие.

Как сделать газовый кузнечный горн своими руками и что для этого нужно?

Обычно любое устройство самодельной кузнечной печи каждый мастер делает под себя и свои личные предпочтения. Но основная концепция конструкции одна. Устройство кузнечного горна на газовом топливе состоит из двух частей: печи и газовой горелки.

Неплохое устройство можно собрать, руководствуясь этим видео:

• Для такой конструкции потребуется металлическая емкость: бочонок, ведро или что-то подобное.
• Сбоку коронкой нужно сделать отверстие под систему подачи газа в очаг.
• Саму горелку можно собрать из элементов труб и муфт.
• Для ножек, на которых будет стоять такой горн, нужно просверлить отверстия в нижней части емкости и использовать крепления из длинных болтов и гаек.
• Футеровка очага изготавливается засыпкой алебастра с добавлением воды и песка. При этом нужно сформировать внутренние стенки. Как кожух можно использовать керамическую трубу (как на видео) или сформировать очаг, используя подходящую по размеру бутылку.
• Когда футеровка будет готова, нужно просверлить отверстие под подачу газа.

Пример устройства газового горна

Преимущество такой конструкции в ее компактности, мобильности, а, главное — можно регулировать температуру нагрева заготовки (различные стали имеют разную ковочную температуру).

Для подачи газа в кирпичной конструкции высверливают отверстие под имеющуюся горелку.

Устройство газового горна из кирпича

Как топливо можно использовать обычный бытовой газ, который продается в баллонах и стоит относительно дешево. И главное, его запас можно пополнять на любой станции заправки!

Такой самодельный кузнечный горн, работающий на пропане, позволяет нагревать многие марки стали до требуемой температуры.

Последовательность изготовления:

• Деревянная доска будет служить основанием для горна, к ней саморезами крепят уголки. Их прикручивают в соответствии к проделанным отверстиям на банке. Далее, взяв винты и гайки, прикручивают консервную банку.
• Дальнейший этап – это нанесение слоя термоизоляции из гипса. Такой раствор мгновенно застывает. Поэтому все нужные инструменты следует подготовить заранее (это тубус, ложка, вода и остальное).
• Из плотного картона сворачивается тубус (диаметром приблизительно 4 см) и помещается в центр банки. К нему вплотную вставляют стальную трубку через подготовленное отверстие. Чтобы в дальнейшем он легко вытягивался, его рекомендуют завернуть в вощеную бумагу.
• Теперь можно начинать замес раствора. Песок и гипс смешивают в пропорции один к одному. Песок нужно брать чистый и без примесей. Добавляя воду, смесь доводят до консистенции густой сметаны.

Если есть возможность, то можно добавить шамот или асбест. Этими огнеустойчивыми материалами разрешено заменить 1/2 используемого песка. Но, если их нет, то без этого вполне обходятся.

• В свободное пространство между стенками и картонной вставкой плотно закладывают гипсово-песчаный раствор (для этого можно использовать пластиковую ложку). Делая это, нужно помнить, что данная смесь схватывается за считаные минуты. После того как емкость заполнится, нужно удалить раствор с отверстия на боковой трубке.
• По истечении 30 минут можно убрать тубус.

Общий принцип работы

Своими руками при использовании подручных материалов можно создать эффективную систему, которая позволит провести кузнечные работы. Существует огромное количество видов конструкции, которые создают своими руками. Профессиональный горн имеет следующие элементы:

1. стол изготавливают из огнеупорного материала;
2. есть топливник с колосниковой решеткой;
3. воздушная камера для повышения эффективности горения топлива;
4. воздушный дренаж с подающим воздуховодом;
5. вентиль для регулирования подачи воздуха;
6. шатер;
7. окно для подачи заготовок;
8. зонт;
9. дымоход;
10. горнило;
11. закалочная баня;
12. газовоздушная камера.

Рассматриваемый тип кузнечного оборудования можно назвать классическим горном, который используется в кузнечном деле. Создать его своими руками довольно сложно, но можно провести создание более простой конструкции для плавки алюминия.

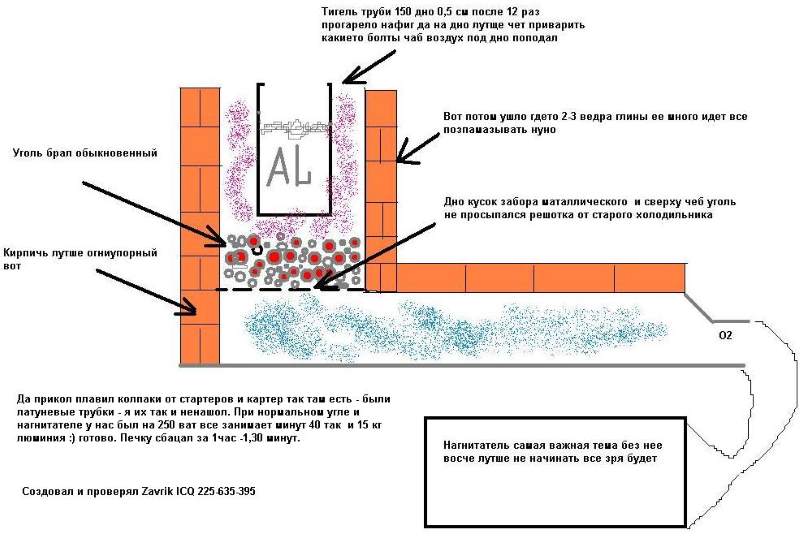

Безопасность при работе с газом

Начнем с мер предосторожности. Начните работу с газом с самого маленького 5-ти литрового баллона. Купите новый и заправьте его пропаном на ближайшей газовой заправке

Попросите заправщика рассказать вам о том, как правильно хранить, транспортировать, заправлять и использовать газовый баллон. Он с удовольствием это сделает, потому как целый день заправлять баллоны ему просто скучно

Купите новый и заправьте его пропаном на ближайшей газовой заправке. Попросите заправщика рассказать вам о том, как правильно хранить, транспортировать, заправлять и использовать газовый баллон. Он с удовольствием это сделает, потому как целый день заправлять баллоны ему просто скучно.

Сразу купите хороший регулируемый редуктор. Стоит он 700-1500 рублей, но это мелочь, когда речь идет о безопасности. На манометре должны быть деления от 0,1 до 0,6 МПа (мега-паскалей)

Внимание! Кран редуктора работает не так, как водопроводный кран, а наоборот: чтобы увеличить давление, нам надо крутить по часовой стрелке, т.е. закручивать кран; чтобы снизить давление, надо крутить против часовой стрелки, т.е. откручивать кран

откручивать кран

Это важно запомнить, потому как в критической ситуации мы будем пытаться закрутить кран, а это наоборот, только увеличит давление газа — помните об этом!. Горелка плавильной печи, как и горелка для газового горна работает обычно в диапазоне давлений от 0,15 до 0,25 МПа. Мне проще считать давление в атмосферах, поэтому это 1,5 — 2,5 атмосферы

Не выкручивайте редуктор на большее давление — оно нам попросту не нужно! Моя газовая горелка для плавильной печи сейчас работает при давлении в 1,5 атмосферы, чего вполне хватает, чтобы уже через 15 минут в тигле плавал жидкий алюминий

Мне проще считать давление в атмосферах, поэтому это 1,5 — 2,5 атмосферы. Не выкручивайте редуктор на большее давление — оно нам попросту не нужно! Моя газовая горелка для плавильной печи сейчас работает при давлении в 1,5 атмосферы, чего вполне хватает, чтобы уже через 15 минут в тигле плавал жидкий алюминий

Горелка плавильной печи, как и горелка для газового горна работает обычно в диапазоне давлений от 0,15 до 0,25 МПа. Мне проще считать давление в атмосферах, поэтому это 1,5 — 2,5 атмосферы. Не выкручивайте редуктор на большее давление — оно нам попросту не нужно! Моя газовая горелка для плавильной печи сейчас работает при давлении в 1,5 атмосферы, чего вполне хватает, чтобы уже через 15 минут в тигле плавал жидкий алюминий.

Работу с газом настоятельно рекомендуется проводить на открытом воздухе. Особенно пока газовая горелка еще не настроена. В замкнутом пространстве достаточно 10-15% концентрации пропана в воздухе для того, чтобы произошел взрыв. На воздухе же взорваться, работая с газом, практически нереально. Чтобы взорвать 5-ти литровый газовый баллон, его нужно кинуть в большой костер на 3-4 минуты. Только тогда он взорвется.

Читать также: Раствор цинка и меди

Также очень рекомендуется использовать длинный газовый шланг не менее 3-5 метров. Шланг обязательно нужно крепить к редуктору при помощи хомута с винтовой затяжкой. Помимо самого редуктора нужно также обзавестись каким-либо регулировочным краном, который бы располагался непосредственно около горелки. Это нужно, чтобы не бегать каждый раз к баллону открывать/закрывать газ. По хорошему, баллон у вас потом должен стоять за углом в специальном металлическом шкафу с висячим замком. Я вместо крана использовал еще одну газовую горелку от ацетиленового резака, только вместо насадки я подсоединил шланг моей горелки.

Твердотопливное устройство для кузни

Самой простой моделью твердотопливного устройства для частной кузни является уличная открытая печь, для оснащения которой не требуется установки вентиляционной системы. Сооружение конструкции предусматривает заливку армированного бетонного основания, в основе сооружения необходимо уложить стеновой кирпич. Стол устанавливается на удобной высоте, в одной стене оставляется отверстие для поддувала.

Горный под выкладывается из шамотного кирпича с опорой на стальные уголки, в средней части сооружения оставляется полость для колосника. Обеспечить достаточную тягу в очаге поможет дымоход или зонд, система подачи воздуха монтируются на завершающей стадии строительных работ. Усилить тягу поможет установка в дымоходе электрического вентилятора или монтаж кузнечных мехов.

В домашней кузнице емкость для закалки деталей и газовоздушная камера не являются обязательными элементами. Они могут пригодиться в том случае, когда в процессе работы с булатной сталью требуется проводить термическую или противоударную закалку. В газовоздушной камере проводится:

• сушка и подогрев кислорода;
• фильтрация кислорода от конденсата и посторонних примесей;
• смешивание воздуха с присадочными веществами для легирования стали.

Для плавки драгоценных металлов и создания сплава цветных металлов необходимо изготовление горнила из термостойкого материала. Выполненное в виде колпака устройство позволяет увеличить рабочую температуру в печи без риска перегрева заготовки и образования нагара.

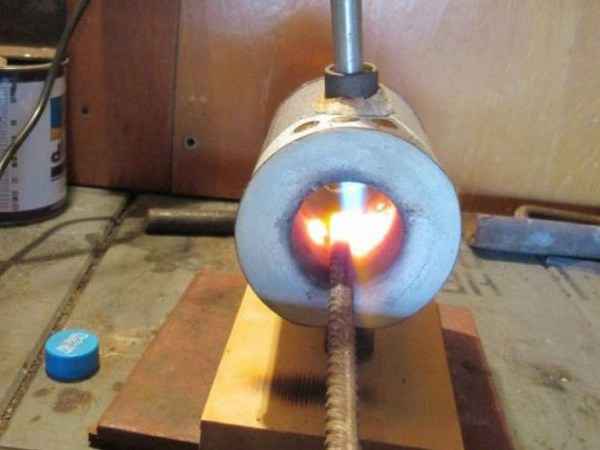

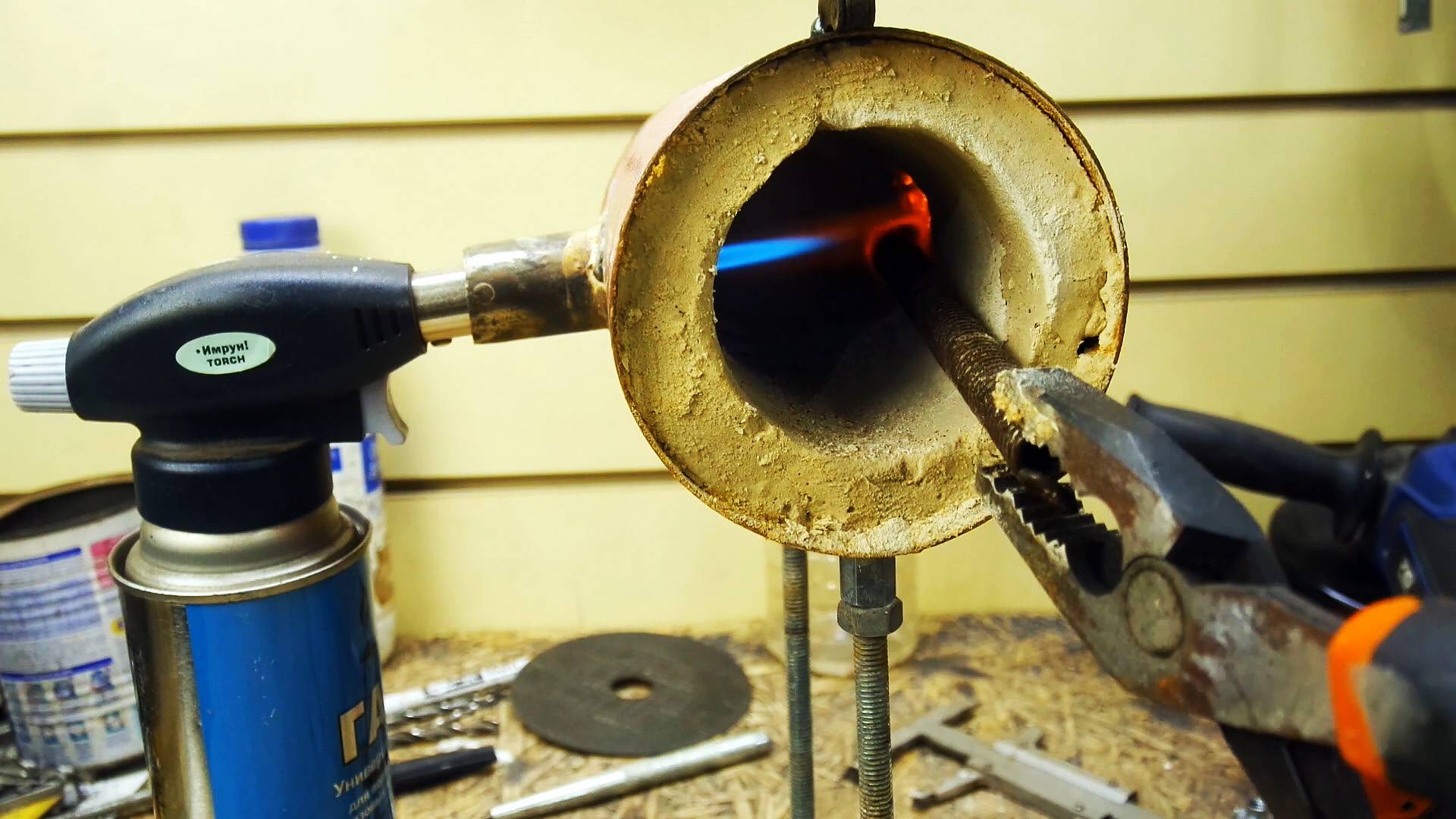

Шаг 12: Использование горна

Наденьте защитные очки и поставьте рядом огнетушитель. Чтобы разжечь пламя, используйте специальную длинную зажигалку для гриля и поднесите огонек прямо к отверстию с трубкой горелки. Медленно открывайте вентиль подачи газа, в горне должно появиться пламя. Пока оставьте маленькое пламя.

Высохшее керамическое покрытие необходимо запечь. 15-20 минут дайте горну постоять на низкой температуре, чтобы керамический состав и волокна огнеупорных материалов «устоялись».

Горн готов к использованию. Поднимите температуру, чтобы проверить работоспособность горна.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

1. уголок
2. проф-труба
3. листовой металл 2 мм
4. огнеупорный кирпич
5. газовая горелка
6. баллон с газом (ПРОПАН)

Инструменты

1. сварочный инвертор
2. дрель
3. УШМ (болгарка)
4. линейка и маркер
5. молоток
6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол. Сгибаем. Получилось основание для укладки огнеупорного кирпича. Нижнюю часть завариваем листовым металлом 2 мм. Выкладываем огнеупорный кирпич. Привариваем ножки из про-трубы. Затем необходимо сделать отверстие в основании под установку сопла газовой горелки. Сверлим отверстия в кирпиче. Так же нужно прожечь отверстие в металле. Устанавливаем горелку. Затем навариваем уголки по углам и делаем стенки с крышей. Верхнюю часть гона следует покрыть металлом 2 мм. Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна. Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож. Вот такой кузнечный газовый горн запросто можно сделать своими руками и заняться к примеру художественной ковкой малых изделий из металла.

Открытая

Металлическая конструкция, устанавливаемая на огнеупорном фундаменте. В его роли может выступать бетонная площадка или огнеупорные кирпичи. Для такой конструкции создают специальный поддон, в котором располагают детали для последующего нагрева. С боковых сторон размещают вертикальные стойки, на которые крепится горелка для газового горна.

При такой конструкции дым во время работы вытягиваестя естественным путем, соответственно, не требуется создание вытяжки. Но при этом газовый горн размещают либо в хорошо проветриваемом помещении, либо на открытом воздухе.

Преимуществом такой конструкции горна является возможность разогрева разных деталей на поддоне, причем их размеры ограничены только боковыми стойками.

Правила топки

Самый простой кузнечный горн топят углем. Возможно использование дров, но предварительно их необходимо прогреть до состояния угля. Устройство можно упростить, если превратить его в газовый горн. Для топки прекрасно подойдет бутан либо пропан.

В состав данных газов входят такие элементы, как кислород и водород. Соединившись с кислородом, они выделяют большое количество тепла. Его достаточно, чтобы хорошо разогреть устройство. Именно поэтому газовый горн пользуется все большей популярностью.

Есть при топке газом один нюанс. Управление данной системой станет практически невозможным. Регулировка температуры воздуха очень затруднительна, если речь идет об использовании газа. Кроме того, содержащаяся в газах сера оказывает негативное воздействие на металл.

Шаг 6: Создаём жаропрочный наполнитель

Смешайте в равных пропорциях гипсу и песок, добавьте воды столько, чтобы добиться консистенции влажной глины. Мы использовали пластиковую кружку на 350 мл и по нашему опыту для большой жестяной банки советуем смешать по 3 кружки песка и гипсы и добавить в смесь 1 — 1.5 кружки воды.

Нужно работать очень быстро, так как смесь начинает мгновенно схватываться и твердеть.

Плотно набейте банку на 3\4 её объема, а затем проделайте посередине отверстие радиусом около 4 см (например, при помощи ложки), оставляя стенки толщиной около 2 см. Выберите более широкую полость у задней (нижней) части банки, чтобы создать лучшую зону удержания тепла.

При помощи задней части ложки или другого тонкого предмета очистите торчащий соединитель для труб от смеси песка и гипсы. Очистите все поверхности при помощи влажной салфетки и дайте смеси постоять около 30 минут.

Позже я придумал, что можно было набить соединитель для труб бумагой, а для создания отверстия в банке использовать трубку из-под туалетной бумаги и набить жаропрочную смесь вокруг неё, а затем вся бумага просто сгорит при первом прокаливании.

Дорогие друзья и посетители сайта « » из представленного материала вы узнаете, как из простой консервной банки сделать небольшой и полноценный горн. Да, да именно горн, с помощью которого можно будет разогреть сталь до красна и выковать к примеру нож… На сегодняшний день довольно популярна кузнечная тема, как среди молодежи, так и среднего поколения. Работа с металлом пользуется уважением с стародавних времен, профессия «Кузнец» была самой уважаемой среди ремесленников древности. Даже когда на город нападали враги и уничтожали все живое вокруг, то Кузнеца не в коем случае не трогали, а забирали к себе (волей или не волей) История выкована именно кузнецами.

Чтоб подчинить себе непокорный металл его необходимо естественно разогреть до красна, а сделать это можно при помощи горна из консервной банки. За основу берется обычная банка из под консервы, стенки внутри делаются из шамотной глины толщиной 1-1.5 см. В верхней части делается отверстие под установку сопла газовой горелки. В качестве ножек используются болты М-6 и обрезки труб. Подставку можно сделать из фанеры или доски.

И так, давайте рассмотрим что понадобится для создания горна из консервной банки.

Материалы

1. консервная банка
2. шамотная глина
3. газовая горелка
4. металлическая труба 22 мм
5. болты М-6
6. гайки
7. доска 25-30 мм
8. баллон с газом
9. баллон из под дихлофоса

Инструменты

1. ножовка по металлу
2. дрель
3. шпатель
4. линейка
5. ножовка
6. гаечный ключ
7. плоскогубцы
8. кисть

Пошаговая инструкция по созданию горна

Первым делом следует ознакомиться с чертежом и схемой представленной на фото.

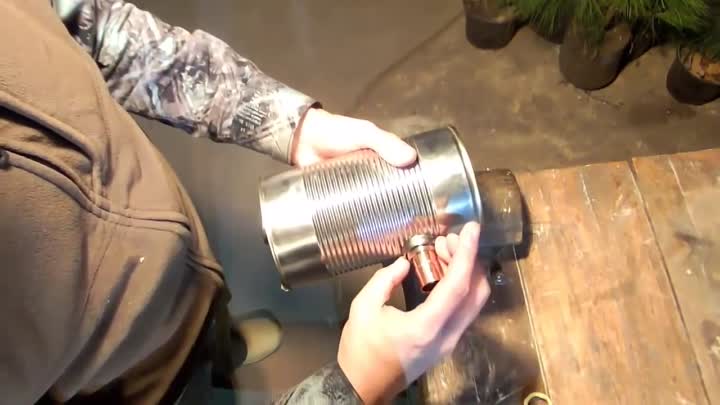

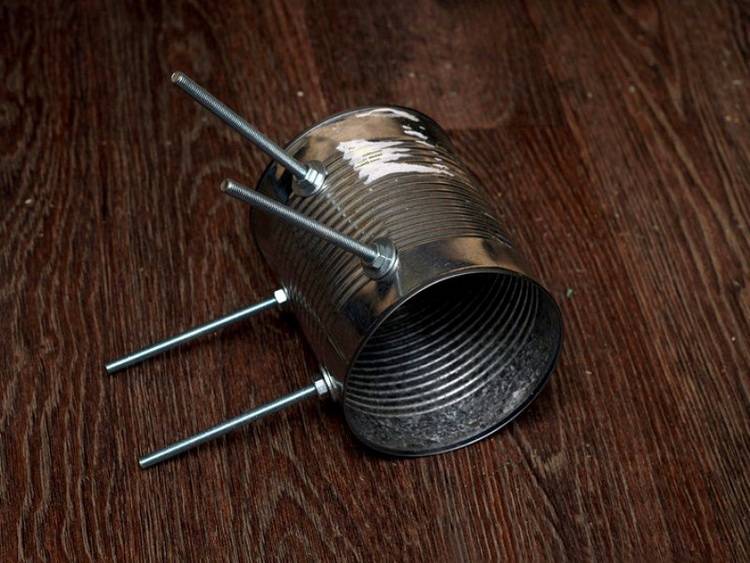

Берется консервная либо банка из под краски, а так же 2 болта для изготовления ножек, 3 обрезка трубы, два из которых пойдут на ножки, а одно будет установлено в верхнюю часть банки ровно по середине с небольшим уклоном. В качестве подставки можно использовать обычную доску 25-30 мм. Прикручиваются ножки вот таким образом

На болты надеваются обрезки труб и прикручиваются к деревянной дощечке.Внимание!
Обрезок трубы в верхней части банки устанавливается под небольшим уклоном. В данную трубку будет вставляться сопло газовой горелки

Затем необходимо создать жаропрочные стенки внутри жестяной банки, для чего нужно использовать шамотную глину. Толщина стенок должна быть 1-1.5 см. Глина разводится водой в емкости и доводится до однородной массы, а чтоб внутри банки образовать полость в нее нужно вставить баллон из под дихлофоса и зафиксировать при помощи скотча. Смесь заливается внутрь, также необходимо простукивать стенки, чтоб все равномерно растеклось. Глина будет застывать примерно 4-6 дней, после чего в задней части нужно проделать отверстие, оно необходимо для длинных деталей. После чего в отверстие вставляется газовая горелка и закаляется глина, так же все проходит испытания. Таким образом можно металл раскалить до красна и выковать какой либо предмет. В итоге горн из консервной банки был выкрашен в золотистый цвет, получилось довольно эстетично. Как видите в изготовление горна нет нечего сложного, все предельно просто и понятно, материалы доступные и бюджетные. При желании соберет и ребенок. Установив у себя в гараже или мастерской можно будет ковать небольшие детали или ножи. А теперь давайте посмотрим видео и закрепим пройденный материал.

Большое спасибо за внимание! Заходите почаще, у нас много интересной информации

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

• установка термоусадочных трубок;
• расплавление припоя перед пайкой;
• отогрев металлических водопроводных труб;
• разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Инструмент необходимый для изготовления газового горна:

• болгарка;
• дрель;
• *сварочный аппарат.

*в принципе, можно обойтись и без сварки. Используя болтовые соединения.

Из уголка варятся 2 рамки, которыми стянутся кирпичи. Дрелью сверлятся отверстия в этих рамках для стяжки шпильками. Так же нужно просверлить отверстие в кирпиче под горелку. Я делал это сверлом и потом растачивал фрезой. После чего идет сборка горна: укладываются кирпичи в нижнюю рамку, накрываются верхней и стягиваются шпильками. Вот и все! Без особых затрат у вас появился простой газовый горн. Подробно о его изготовлении своими руками вы можете увидеть в моем видео

Часть 2- доработка горна для удобной ковки

Как уже писал в самом начале статьи, здесь я опишу простейшие доработки, которые я произвел в первые дни эксплуатации горна. Довел конструкцию до ума подручным материалом.
