Паяльная станция с феном своими руками

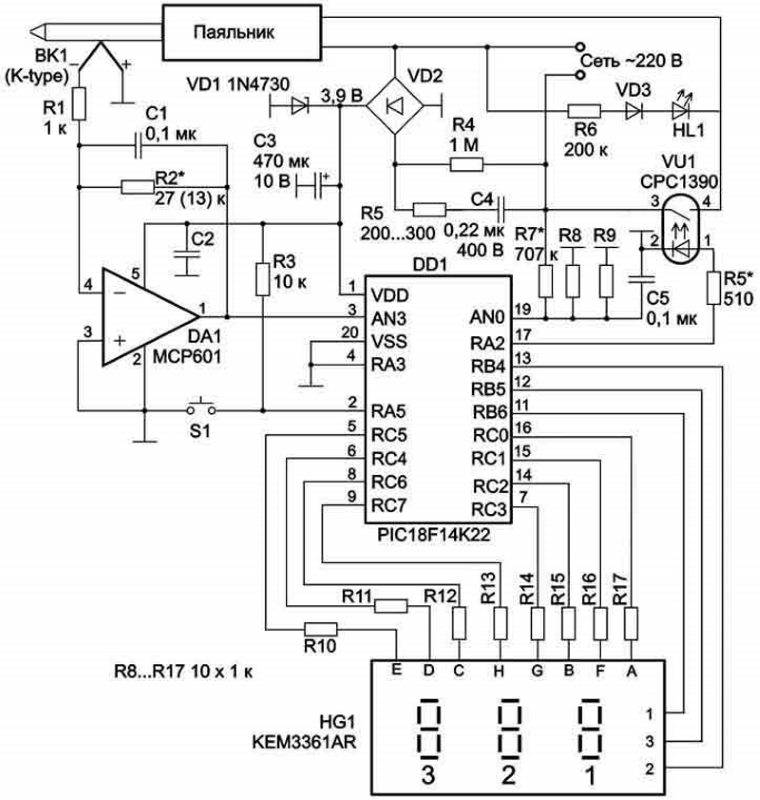

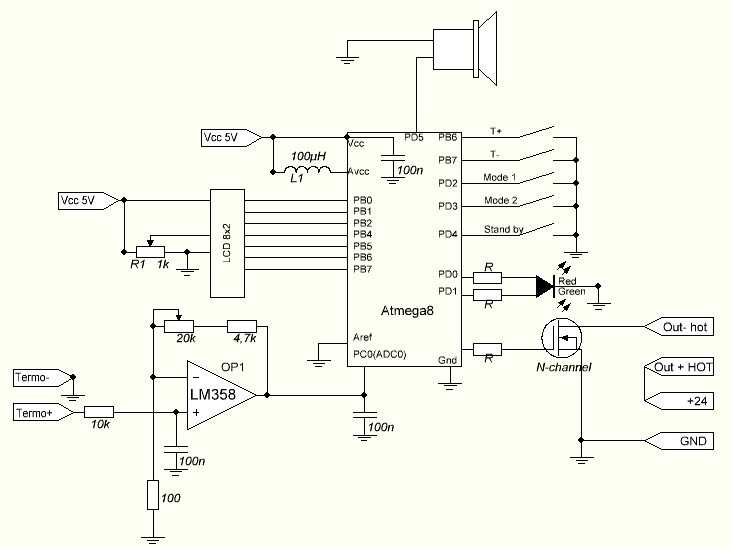

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим. После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока. Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

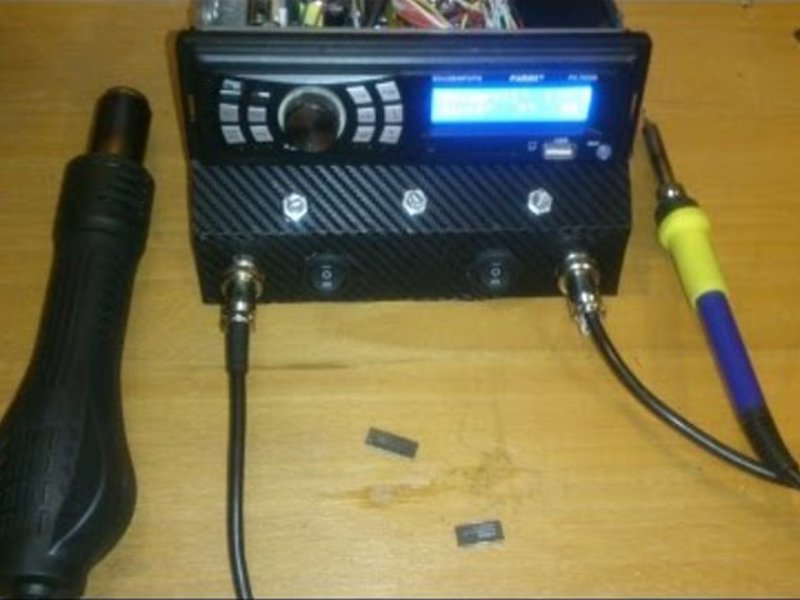

Корпус станции

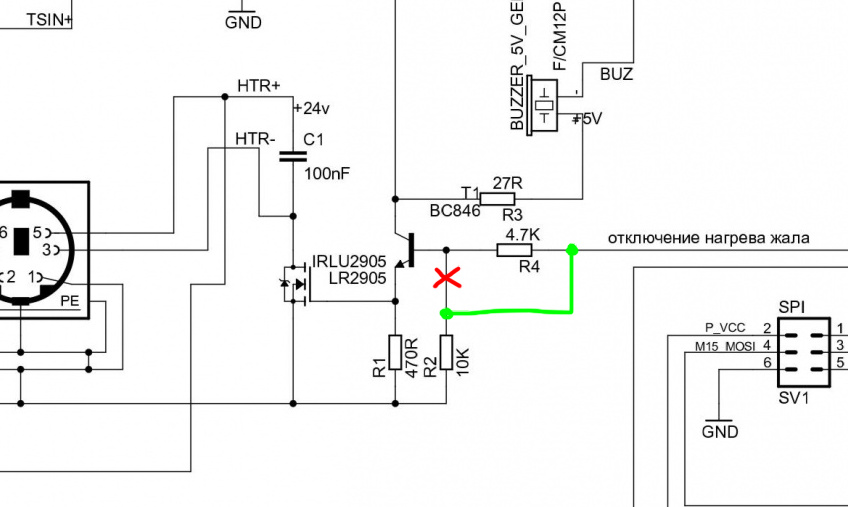

У меня корпус от БП ПК. Панель из оргстекла, при покраске необходимо оставить окошко для экрана методом приклеивания малярного скотча с двух сторон. Корпус покрашен в один слой грунта и два слоя чёрной матовой краски из баллончика. Для паяльника применён советский пятиштырьковый штекер от магнитофона. Фен не отсоединяется, штырьками подсоединён непосредственно к основной плате. Гнездо паяльника, шнур фена и сетевой шнур расположены на задней стенке корпуса. На передней панели расположены только органы управления, экран, сетевой выключатель и индикатор работы фена. Первая моя конструкция была с панелью из текстолита, с вытравленными надписями, но к сожалению фото не осталось. В архиве прилагаются рисунки печатных плат, рисунок панели, схема в Splan и прошивка.

Назначение

Чтобы создать современный гаджет или иное изделие, в основе которого используются микросхемы, нужно выполнить качественные швы в ограниченном пространстве. Пайка некоторых деталей производится при значительном усилении, даже под микроскопом. Только наличие паяльной станции дает возможность добиваться удовлетворительных характеристик в работе.

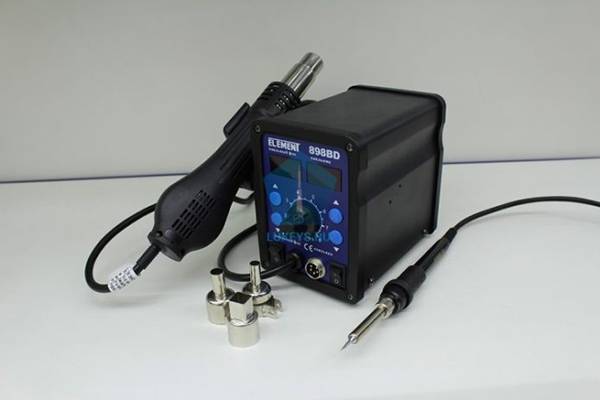

Покупные станции обязательно включают в состав несколько основных компонентов:

  • Контрольно-управляющий модуль. Он помогает пользователю ориентироваться на режимы работы: сила тока, напряжение, температура жала, расход воздуха и ряд иных показателей.
  • Паяльник, способный расплавлять определенный тип припоя. Перегрев гораздо выше заданных значений вызывает образование шлака, который не позволяет добиваться приемлемого качества.
  • Пинцет с внутренним нагревателем способен помочь в монтаже и демонтаже микроэлементов и SMD-компонентов.
  • Фен с терморегулятором для прогрева локального пространства и пайки групп контактов (микросхем) окажет помощь в сложном пространстве.
  • Инфракрасный тепловой источник для прогрева большой площади на платах, а также групповой монтаж.
  • Направленный тепловой излучатель для точечного нагрева пространства поможет выполнить миниатюрную работу.
  • Приспособления для отсоса припоя после выпайки деталей.
  • Вспомогательная арматура, держатели, специальные приспособления для пространственного соединения деталей. Антистатические устройства для мастера, а также коврики для размещения деталей и комплектующих.

Кроме перечисленного, станции комплектуются стойками для размещения инструмента с пружинными держателями. В зависимости от сложности и комплектации меняется цена на установку.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

  1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
  2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

  1. Поток воздуха сдувает мелкие детали.
  2. Неравномерный прогрев поверхности.
  3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

  • Диаметр наконечника;
  • Мощность;
  • Производительность турбины;
  • Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

  • Корпус;
  • Нагревательная часть;
  • Устройство, посредством которого будет подаваться воздух;
  • Держатель;
  • Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Обзор конструкций паяльных станций

Станции для пайки различаются по назначению, а также комплектации оборудования, входящего в их состав. Их классифицируют по основным параметрам.

Контактные станции

Подобные паяльные станции оборудуются паяльниками, которые взаимодействуют с расплавленными припоями. В их составе имеются сами паяльники со сменными жалами, а также блоки управления, поддерживающие заданный температурный режим.

Наиболее продвинутые конструкции автоматически включаются только в момент изменения положения паяльника в пространстве. Если его помещают на стойку, то питание отключается, нагрев прекращается.

Термовоздушные установки

Нагревать можно не только жало. Нагревается и поток воздуха, который используется для прогрева пространства. Они оснащены вентилятором (некоторые даже можно считать компрессорными) и нагревателем.

Подобный инструмент способен производить групповой монтаж и демонтаж. Сразу несколько контактов микросхемы припаиваются по всем точкам на плате. Аналогично при необходимости замены производится и демонтаж детали.

Наличие подобных инструментов позволяет эффективно использовать пространство при изготовлении компактных установок.

Инфракрасные приборы

У инструмента с кварцевым и керамическим нагревателями пайка выполняется бесконтактным способом. Сам инструмент используется только для нагревания области пайки. Жало не касается деталей и припоя.

ИК-излучатель расположен на удалении от зоны пайки. Он только прогревает ограниченную площадь в заданном месте.

Общие характеристики

Современная паяльная станция сочетает в своем составе несколько типов оборудования. Главное отличие от бытовых паяльников – это разогрев до заданных параметров. При необходимости легко изменить обрабатываемые пространства и величину нагрева.

Промышленные паяльные станции изготавливаются не только универсальными. Некоторые имеют узкое направление использования:

  • для монтажа на удаленном расположении деталей;
  • для демонтажа элементов;
  • комбинированные устройства;
  • ремонтные установки.

Наиболее развитые конструкции оснащены цифровыми регуляторами.

Аналоговые установки

Аналоговые паяльные станции оснащаются приборами с обратной связью. Их работа регулируется задаваемыми температурными интервалами. При получении сигнала, что достигнут предельный режим, происходит автоматическое отключение прибора.

Некоторые пользователи считают, что подобные устройства помогают выполнять быстрый и качественный монтаж электронных схем и установок.

Описание процесса ИК-пайки

Индукционная паяльная станция

Процесс инфракрасной пайки состоит из нескольких фаз:

  1. Печатную плату помещают на платформу станции.
  2. Её фиксируют боковыми упорами и дополнительными рейками.
  3. Вокруг монтажного участка пластиковые элементы закрывают клейкой фольгой.
  4. На высоте 3-4 см от микросхемы устанавливают инфракрасный излучатель.
  5. Термопару на гибкой трубке подводят непосредственно к месту пайки.
  6. С помощью кнопок на интерфейсах термоконтроллеров задаются режимы работы верхнего и нижнего нагревателя.
  7. К месту пайки подводят светильник на стальном гибком шнуре.
  8. Включают станцию нажатием стартовой кнопки.
  9. По истечении заданного времени микропроцессор снимают с платы с помощью пинцета.
  10. Таким же образом, только в обратном порядке, монтируют новый микропроцессор.

Рекомендации по сборке

В домашних условиях проще и дешевле сделать станцию с феном на вентиляторе, где роль нагревателя играет спираль. Керамический нагреватель стоит дорого, а в случае резких изменений температуры может потрескаться. Компрессор сложно сконструировать самостоятельно, и его нельзя присоединить к фену, поэтому от главного блока придется проводить трубу для воздуха, что добавляет неудобств.

Нагнетателем послужит малогабаритный вентилятор (подойдет кулер от блока питания компьютера) возле ручки термического фена. К нему присоединяется трубка, в которой воздух нагревается и выходит на паяемый элемент. На торце кулера вырезается отверстие, через которое в трубку с нагревателем попадает воздух. С одной стороны кулер плотно закрывается, чтобы воздух во время работы шел лишь в трубку, а не выходил наружу. Нагнетатель монтируется в задней части фена.

Нагреватель собрать гораздо труднее. Нихромовая проволока спиралью накручивается на основание. Витки соприкасаться друг с другом не должны. Длина спирали рассчитывается из расчета того, что ее сопротивление должно равняться 70-90 Ом. Основанием может служить основание с низкой теплопроводностью и большой стойкостью к высоким температурам.

При конструировании фена много разных деталей могут быть взяты из старых домашних фенов. В каждом, даже простом и дешевом, устройстве есть слюдяные пластины, из которых для спирали собирается крестообразное основание. Также используются основания старых паяльников либо галогенных ламп для прожекторов. Основание на 5-7 см должно быть не занятым спиралью. От спирали по основанию отводятся концы. Затем эта часть плотно обматывается жаропрочной тканью.

Далее, из фарфора, керамики и подобных материалов делается трубка. Диаметр рассчитывается так, чтобы между ее внутренними стенками и спиралью оставался маленький зазор. Сверху на сопло наклеиваются термоизоляционные материалы:

  • стекловолокно;
  • асбест;
  • прочее.

Изоляция обеспечит больший КПД фена и позволит спокойно брать его руками.

Нагревательный элемент и трубка-сопло по отдельности соединяются с нагнетателем таким образом, чтобы воздух шел в сопло, а нагреватель находился внутри сопла посередине. Место скрепления сопла и нагнетателя изолируется во избежание пропускания воздуха.

По форме получившаяся конструкция напоминает пистолет. Для удобства к корпусу можно прикрепить держатели и ручки. Специальные насадки покупаются или вытачиваются из термостойкого металла. От изготовленного фена к главному блоку должны отходить четыре провода и выходить из задней части фена. Их рекомендуется собрать вместе и изолировать повторно.

В корпусе блока размещаются два реостата, один из которых регулирует мощность потока воздуха, а другой – мощность нагревательного элемента. Лучше, если выключатель для нагревателя и нагнетателя будет общим. Завершающее действие – устройство выхода для розетки.

Монтажные и демонтажные

Также возможно разделить все паяльные станции на монтажные и демонтажные.

Монтажными называются любые станции, осуществляющие пайку деталей. Однако при этом не все они могут отпаять какой-либо элемент от общей конструкции.

Для подобных целей созданы специальные демонтажные станции. В их конструкцию включён компрессор, работающий на отсасывание припоя. То есть разогретый припой с рабочей поверхности удаляется в особую ёмкость.

Вообще, для монтажа печатных плат лучше использовать специальное оборудование. Например можно заказать монтаж в https://a-contract.ru/produkcija/montazh-pechatnykh-plat/.

Также существуют монтажно-демонтажные установки для пайки, выполняющие сразу обе функции. В их комплектации есть как монтажный, так и демонтажный паяльники (они, кстати, имеют различные мощности).

Принцип работы

Принцип работы типовой паяльной станции с феном достаточно прост и заключается в следующем. Разогнанный посредством вентилятора или компрессора воздух нагнетается в специальный канал, выполненный в виде трубки с электрической спиралью. Проходя по этому каналу, поток нагревается до требуемой температуры (от 100 до 800 градусов) и сразу же поступает в пластмассовую калиброванную насадку, направляющую горячую струю на обрабатываемую деталь.

В большинстве промышленных моделей паяльных фенов основные параметры нагретой струи (её температура, направление движения, а также мощность) могут регулироваться в определённых пределах.

Рекомендации по сборке

В домашних условиях проще и дешевле сделать станцию с феном на вентиляторе, где роль нагревателя играет спираль. Керамический нагреватель стоит дорого, а в случае резких изменений температуры может потрескаться. Компрессор сложно сконструировать самостоятельно, и его нельзя присоединить к фену, поэтому от главного блока придется проводить трубу для воздуха, что добавляет неудобств.

Нагнетателем послужит малогабаритный вентилятор (подойдет кулер от блока питания компьютера) возле ручки термического фена. К нему присоединяется трубка, в которой воздух нагревается и выходит на паяемый элемент. На торце кулера вырезается отверстие, через которое в трубку с нагревателем попадает воздух. С одной стороны кулер плотно закрывается, чтобы воздух во время работы шел лишь в трубку, а не выходил наружу. Нагнетатель монтируется в задней части фена.

Нагреватель собрать гораздо труднее. Нихромовая проволока спиралью накручивается на основание. Витки соприкасаться друг с другом не должны. Длина спирали рассчитывается из расчета того, что ее сопротивление должно равняться 70-90 Ом. Основанием может служить основание с низкой теплопроводностью и большой стойкостью к высоким температурам.

При конструировании фена много разных деталей могут быть взяты из старых домашних фенов. В каждом, даже простом и дешевом, устройстве есть слюдяные пластины, из которых для спирали собирается крестообразное основание. Также используются основания старых паяльников либо галогенных ламп для прожекторов. Основание на 5-7 см должно быть не занятым спиралью. От спирали по основанию отводятся концы. Затем эта часть плотно обматывается жаропрочной тканью.

Далее, из фарфора, керамики и подобных материалов делается трубка. Диаметр рассчитывается так, чтобы между ее внутренними стенками и спиралью оставался маленький зазор. Сверху на сопло наклеиваются термоизоляционные материалы:

  • стекловолокно;
  • асбест;
  • прочее.

Изоляция обеспечит больший КПД фена и позволит спокойно брать его руками.

Нагревательный элемент и трубка-сопло по отдельности соединяются с нагнетателем таким образом, чтобы воздух шел в сопло, а нагреватель находился внутри сопла посередине. Место скрепления сопла и нагнетателя изолируется во избежание пропускания воздуха.

По форме получившаяся конструкция напоминает пистолет. Для удобства к корпусу можно прикрепить держатели и ручки. Специальные насадки покупаются или вытачиваются из термостойкого металла. От изготовленного фена к главному блоку должны отходить четыре провода и выходить из задней части фена. Их рекомендуется собрать вместе и изолировать повторно.

В корпусе блока размещаются два реостата, один из которых регулирует мощность потока воздуха, а другой – мощность нагревательного элемента. Лучше, если выключатель для нагревателя и нагнетателя будет общим. Завершающее действие – устройство выхода для розетки.

Как сделать паяльную станцию своими руками

Паяльную станцию довольно просто сделать самостоятельно. Для этого будут необходимы спираль из нихрома и старый фен. Спираль представляет собой нагревательный элемент, а нагнетателем воздуха может быть маленький вентилятор. К примеру, для этой цели можно использовать кулер от старого блока питания. Его размещают на корпусе паяльного фена.

В это же место необходимо подсоединить специальную трубку для нагрева воздуха. Небольшой кулер с одной стороны очень плотно закрывается, а на другой стороне нужно сделать маленькое отверстие. Изготовление нагревателя способно вызвать некоторые трудности, поэтому такую работу стоит выполнять довольно внимательно.

Проволоку нужно накрутить на основание, только витки обязаны располагаться на маленьком расстоянии. Чтобы сделать основание, понадобится материал с небольшой теплопроводностью и устойчивостью к большим температурам. Оптимально подойдут пластины из слюды, которые часто встречаются в устаревших бытовых фенах. Иногда для этого подойдет галогеновая лампа, которая применяется в мощных прожекторах. Несколько сантиметров основания необходимо оставить свободными. Их нужно закрыть жароустойчивой тканью. Далее, изготавливается специальное сопло из фарфора или керамики. Его также необходимо обработать термоизоляционным материалом, что увеличит коэффициент полезного действия самодельной паяльной станции.

Абсолютно все детали необходимо собрать таким образом, чтобы воздух хорошо попадал в трубку, а нагревательный элемент находился в середине сопла. Изготовленный аппарат будет очень напоминать пистолет. Для того чтобы им было комфортно работать, стоит сделать фиксаторы для разных насадок и держателей. С задней части паяльной станции будут выходить несколько проводов, которые необходимо качественно заизолировать. Дополнительно нужно установить несколько специальных реостатов, которые помогут регулировать мощность питания нагревателя и потока воздуха. Далее, необходимо поставить ручной выключатель и присоединить вилку для розетки.

Изготовить самодельную паяльную станцию для исполнения разных видов ремонта довольно легко. Для этого можно использовать устаревший фен или паяльник. Главным условием является качественная и правильная сборка всех деталей схемы, чтобы изделие могло обеспечить хорошую мощность и не перегревалось. Этими советами можно воспользоваться и при ремонте паяльной станции своими руками.

Техника безопасности и правила использования

На рабочем месте важно соблюдать технику пожарной безопасности.
В процессе работы постарайтесь не допустить резкого изменения температуры нагревателя. Не трогайте нагревательный элемент и насадки фена.
Насадки меняйте после выключения и остывания фена.
Не допускайте попадания на термофен жидкости.
Обеспечьте хорошее проветривание рабочего места.. Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно

Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники

Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно. Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники.

Паяльные станции

Изготовление контактного паяльника

Данный вариант может считаться наиболее простым и дешевым. Эта конструкция регулирует на паяльнике напряжение, изменяя температуру нагрева жала. Опытным путем определяется производительность нагревателя и положение регулятора.

Процесс пайки можно настроить в соответствии с вашими потребностями и под определенный момент производства. Регулятором напряжения может выступать диммер для люстры. Единственный минус этой идеи – малый диапазон возможных температур на выходе. То есть для пайки лучше бы сделать диапазон напряжений – 200-220 В, а не 0-max. Скорее всего, понадобится доработать схему, добавить к основному резистору резистор «тонкой настройки».

Схема сборки в домашних условиях

Выпрямительный мост в этой схеме позволит поднять напряжение со 220 В на входе до 310 В на выходе. Данный вариант актуален для домашних мастеров, в доме которых низкое электрическое напряжение, что не позволяет паяльнику нагреваться до рабочей температуры. При отсутствии диммера его можно сделать самостоятельно.

https://youtube.com/watch?v=5p3VfiKI9Hs

Начинаем конструировать термофен: пошаговая инструкция

Сразу оговоримся, что главное в нашей задаче – экономия денег. Поэтому, список деталей, которые необходимо именно купить, мы по возможности уменьшаем до нулю. Вначале разберемся с характеристиками будущей станции.

Температура

Профессиональные устройства могут обеспечить воздушный поток в целых 800 градусов. Нам такая цифра не нужна, так как в будущем мы не собираемся расплавлять серебро или алюминий.

Даже если нам придется работать с наиболее тугоплавким припоем, которым часто паяются микросхему, то самодельному фену будет вполне достаточно рабочей температуры в 600 градусов.

Мощность

Если в планах работа с «мелочевкой» (уборка с платы сгоревших микросхем с их дальнейшей заменой, пайка SMD-светодиодов и т.д.), то по мощности нам хватит устройства на 80 Вт.

Для пайки более крупных деталей (к примеру, процессора на видеокарте, южного или северного моста на материнской плате), подойдет паяльная станция с мощностью в 100-130 Вт.

Важно! От мощности будет зависеть подбор главного элемента устройства – нихромовой спирали. Взять ее можно от старой электрической плиты или электрошашлычницы, советского утюга.

Толщина спирали

Оптимальная – 0,5 мм. Такое сечение проволоки будет прочно держать форму. Если диаметр будет больше – потребуется и побольше мощности. Для варианта в полмиллиметра будет достаточно источника питания на 4 А.

Напряжение и сопротивление

Оптимальное напряжение для нашего устройства – 25-36 В. Меньше – будет недостаточно мощности, больше – риск опасных последствий. Если БП будет «выдавать» 25 В, то спираль должна иметь сопротивление в 7 Ом.

Инфракрасная паяльная станция и как ее сделать самому

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

Конструктивные особенности

Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:

  1. Контроллер управления, регулирующий весь процесс нагрева;
  2. Нижнюю подогревающую часть;
  3. Верхний подогреватель.

В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.

Изготовление своими руками

Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.

Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.

Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

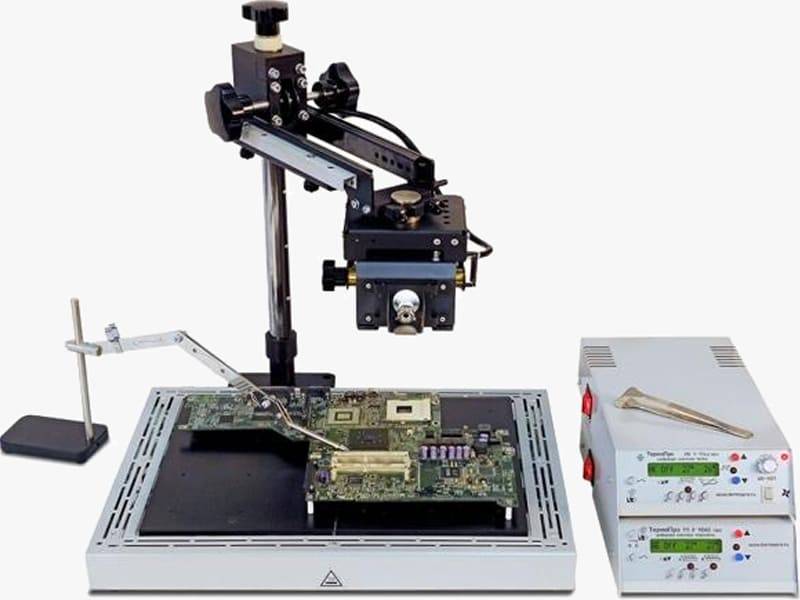

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

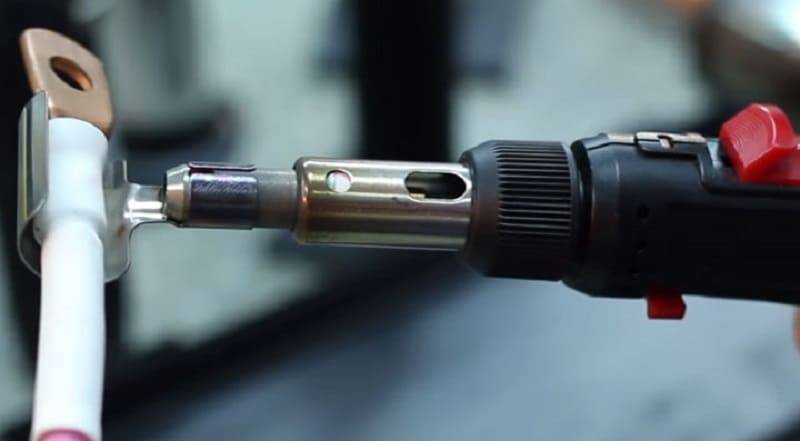

Термоусадочная трубка

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов

Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются

Устройство фена

Паяльную станцию в виде фена принято использовать для того, чтобы расплавлять или размягчать пластмассовое изделие, тонкий металл или олово. Подавать воздух высокой температуры представляется возможным только после его проходе через сильно разогретую спираль. Для того чтобы создать паяльный фен самостоятельно, потребуется внимательно ознакомиться с его конструкцией.

Составляющие конструкции паяльного фена:

  • нагреватель (специальный корпус-трубка);
  • крыльчатый вентилятор либо насос, который подает поток воздуха;
  • ручки, включателя, датчика температуры.

Иногда можно также использовать специальные насадки, позволяющие менять поток струи.

Схема управления

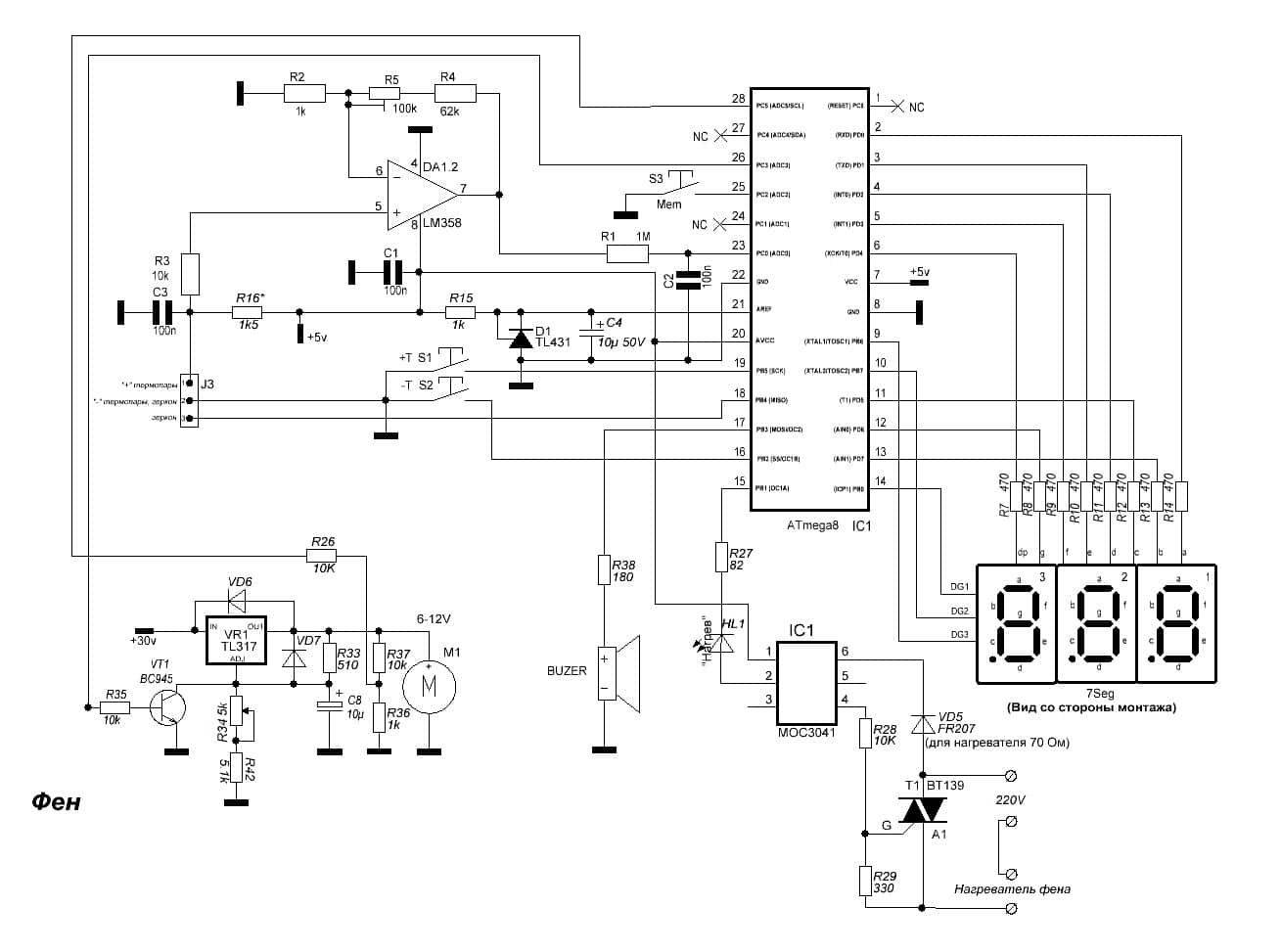

Рассмотрим принципиальную схему управления феном, которая питается от одного источника. Данный факт значительно упрощает эксплуатацию устройства.

Главным элементом данной схемы является стабилизатор параметрического типа, который собран на транзисторе VT1, стабилитронах D5, D6, D7 и сопротивлении R1. Данное устройство гарантирует стабильность напряжения паяльного фена, в то время когда напряжение источника может изменятся из-за регулировок воздушных потоков.

Для того чтобы изменить скорость вентилятора используется выключатель SA1, который имеет два положения – 8В и 12В.

Стабилитрон D8 и предохранитель FU1 осуществляют защиту от предельных напряжений. Когда напряжение поднимается до 15 Вольт, диод открывается и предохранитель перегорает.

Разберемся, почему в данной конструкции лучше всего использовать именно параметрический стабилизатор. При использовании переменного тока, пики напряжения способны достигать предельных значений. Это выведет из строя микросхему. Пример привести довольно просто. При напряжении в 30 Вольт (переменный ток) пик составит:

Окончательная сборка

Сборка самодельной паяльной станции осуществляется в несколько этапов. Вначале собирают нагревательный элемент. Он состоит из 5 спиралей и керамической изоляционной трубки. Керамическую трубку можно заимствовать из телевизора (линия задержки содержит как раз то, что нужно).

Затем наматывают спираль нагревательного элемента. Производить намотку будущей спирали лучше всего при помощи дрели.

Одной из самых сложных деталей конструкции является корпус нагревателя. Его принято собирать из стакана, трубы и шайбы.

Удивительно, но стакан с внешним диаметров 1,65 см. идеально подошел от старой литий-ионной батареи. Именно в такие корпусы заключают химическую начинку. Перед тем как разбирать батарею ноутбука, ее следует полностью разрядить. Для этого используют низкоомные мощные резисторы.

В качестве корпуса паяльного фена можно использовать бутылку от газировки объем 1 литр. Бутылка выбирался исходя из размеров вентилятора.

Специфика паяльных фенов


Такие приборы способны растопить пластиковые изделия и даже легкоплавкие металлы. Процесс спайки обеспечивается потоком горячего воздуха, который подаётся через сопло фена.

Дома такой аппарат, кроме прямого назначения, применяется для мелкого ремонта изделий из пластмасс, удаления окрашенного слоя на различных неплавких поверхностях, нагревания небольших предметов.

Для такого оборудования существует ряд обязательных требований:

  • Аппаратуру, предназначенную для пайки электронных схем и пластмасс, надобно оборудовать термоэлементами и электровентилятором, обеспечивающими подачу воздушного потока, нагретого до восьмисот градусов.
  • Необходимо присутствие наконечников различной формы и размера. Они могут быть монолитными или составными.
  • Из-за повышенной температуры материалы для изготовления корпуса фена должны быть термостойкими.
  • Требуется присутствие специального термореле, контролирующего температуру нагрева спиралей.

Принцип действия работы любого фена, строительного или бытового, одинаков, и заключается в нагнетании разогретого воздуха на обрабатываемую деталь или поверхность. Самодельный фен для пайки горячим воздухом должен соответствовать таким требованиям.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
