Ручной траншеекопатель. или как заменить бригаду рабочих?

ЭТЦ 1609

Наиболее популярной и надежной, как считают многие эксперты, моделью ЭТЦ выпускаемой на базе трактора МТЗ 82 считается траншейный экскаватор 1609.

Специализированный траншеекопатель ЭТЦ 1609 является наиболее востребованной версией устройств данного назначения, которые применяются, как на общих строительных объектах, так и по своему назначению, т.е. для прокладки различных магистралей (кабельных, водопроводных и газопроводных).

Технические характеристики экскаватора 1609, соответствуют всем необходимым требованиям. Многофункциональный навесной механизм комплектуется специализированными зацепами для грунта, с помощью которых машина способна без усилий разрывать грунт, практически, любого характера. Отвал, устанавливаемый спереди, применяют, как, для засыпки готовых коммуникаций, так и для перераспределения грунта из одного места в другое.

Технические характеристики ЭТЦ 1609

Как говорилось выше, траншейный эксковатор1609 производится на базе трактора МТЗ-82 обладающего четырехтактным дизельным двигателем – дизельный объемом 4.4 литра и мощностью 80 л. с. Он имеет механическую синхронизированную трансмиссия КПП, 18 передних передач и 16 задних. Габаритные размеры трактора в комплекте с траншеекопателем — 6950 мм х 2200 мм х 2990 мм; максимальная рабочая скорость достигает 8 км/ч, а транспортная 16 км/ч. ЭТЦ в своей основной комплектации (с отвалом, землекопательным устройством и всем навесным оборудованием) не превышает около 5660 кг. Техника ЭТЦ 1609 способна выполнять поставленные задачи при любых условиях работы, независимо от климатических и погодных условий. Диапазон рабочих температур может колебаться от– 40 до + 50 0С.

Грунторез, являющийся неотъемлемой частью ЭТЦ, производится как в зимнем, так и летнем исполнении, а точнее его движущий элемент – цепь.

Этц-1609

Цепь ЭТЦ1609 предназначенная для летних работ (она еще называется ковшовой) обычно производится шириной 210, 270 и 410 мм с зазором между зубцами-ковшами 100 мм. Ее целесообразно применять для влажной или увлажненной почвы в не морозный период.

С помощью таких цепей, возможно, выкопать траншеи шириной до 40см, а благодаря установленному на данной модели гидроприводу, появляется возможность плавной регулировки скорости вращения цепи, что увеличит ее срок жизни.

Зимняя цепь (обычно, для данного ЭТЦ – это Уралл33) предназначена для резки твердых и сухих промерзших грунтов, в некоторых случаях и асфальта. Ее зубцы изготавливаются со специальной напайкой из твердых сплавов, для возможности копки траншей в очень твердом грунте. Замена зимней и летней цепи на ЭТЦ 1609 происходит беспрепятственно.

Подводя итог описанию, можно сказать, что данное техническое устройство обладает более низкими техническими характеристиками, чем вышеприведенный экскаватор ЭЦ-1800, но оно обладает колоссальным авторитетом, так как свою репутацию заслужила годами, своей безотказной работой и относительно мало затратным ремонтом (сравнивая с зарубежными ЭТЦ).

Мотоблоки применяются в частном хозяйстве

Мотоблоки – это разновидность мини-трактора. Легкие по конструкции, укомплектованы фрезерным мотокультиватором, а тяжелые – колесным плугом. Такая мини-техника применяется для сплошной вспашки маленьких по площади участков, работы в садах, теплицах, клумбах. Ими удобно скашивать траву, убирать снег, перевозить грузы на небольшие расстояния с использованием полуприцепов.

Управляет им оператор, держа агрегат за ручку, шагая вслед за машиной по обрабатываемому участку земли.

Траншеекопатель на мотоблоке навесного типа можно представить в виде мини-экскаватора, обладающего манёвренностью и компактностью.

В данном видео рассмотрим траншеекопатель для мотоблока:

Траншеекопатель для мотоблоков — разновидности, изготовление

Для рытья траншей в частных или в промышленных целях используется специальная техника. Траншеекопатель для мотоблока – это сменный механизм, который позволяет вырыть траншею любого размера для прокладки подземных магистралей, электросетей, коммуникаций связи, труб, а также может использоваться для других целей.

Траншеекопатель (бара) может крепиться к мотоблоку и предназначен для:

выкапывания канав и ям;
снятия уже непригодного дорожного покрытия;
вырезания грунта;
подготовки земли к посадке;
проведения разрыхлительных работ;
мелиорации;
работ с заливкой фундамента;
дренирования.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

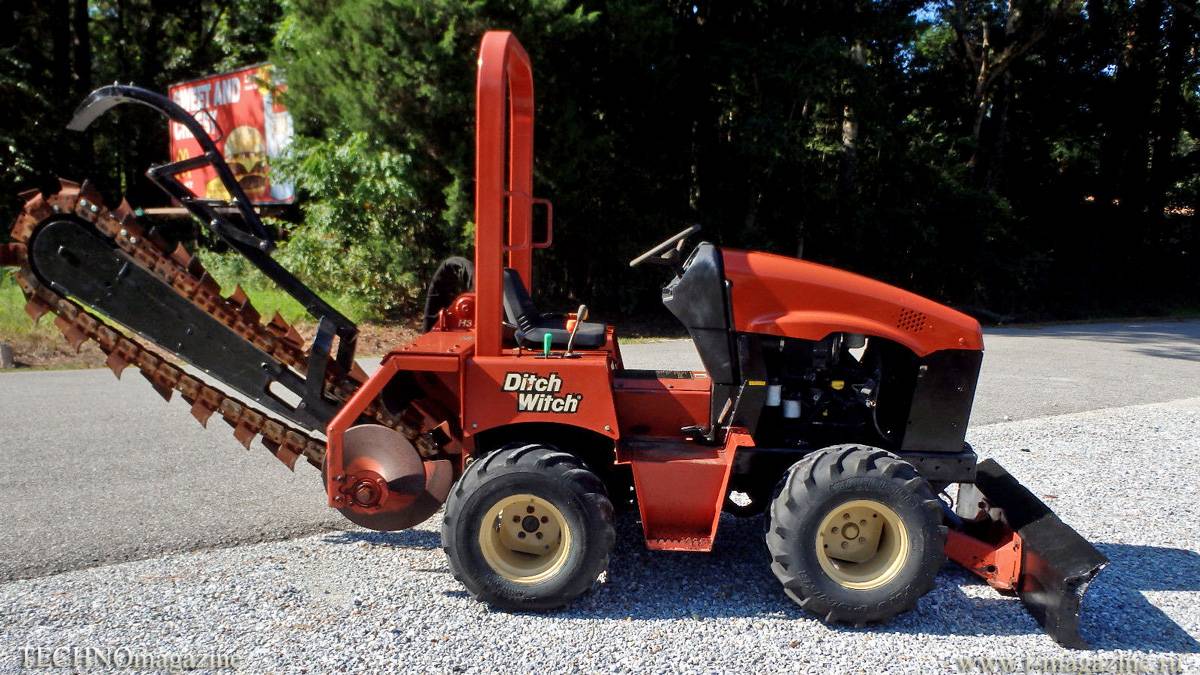

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности. Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других. Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

Особенности траншеекопателей:

могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
компактные конструкции могут использоваться вблизи фундаментов;
возможность регулировки глубины рытья траншей;
возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

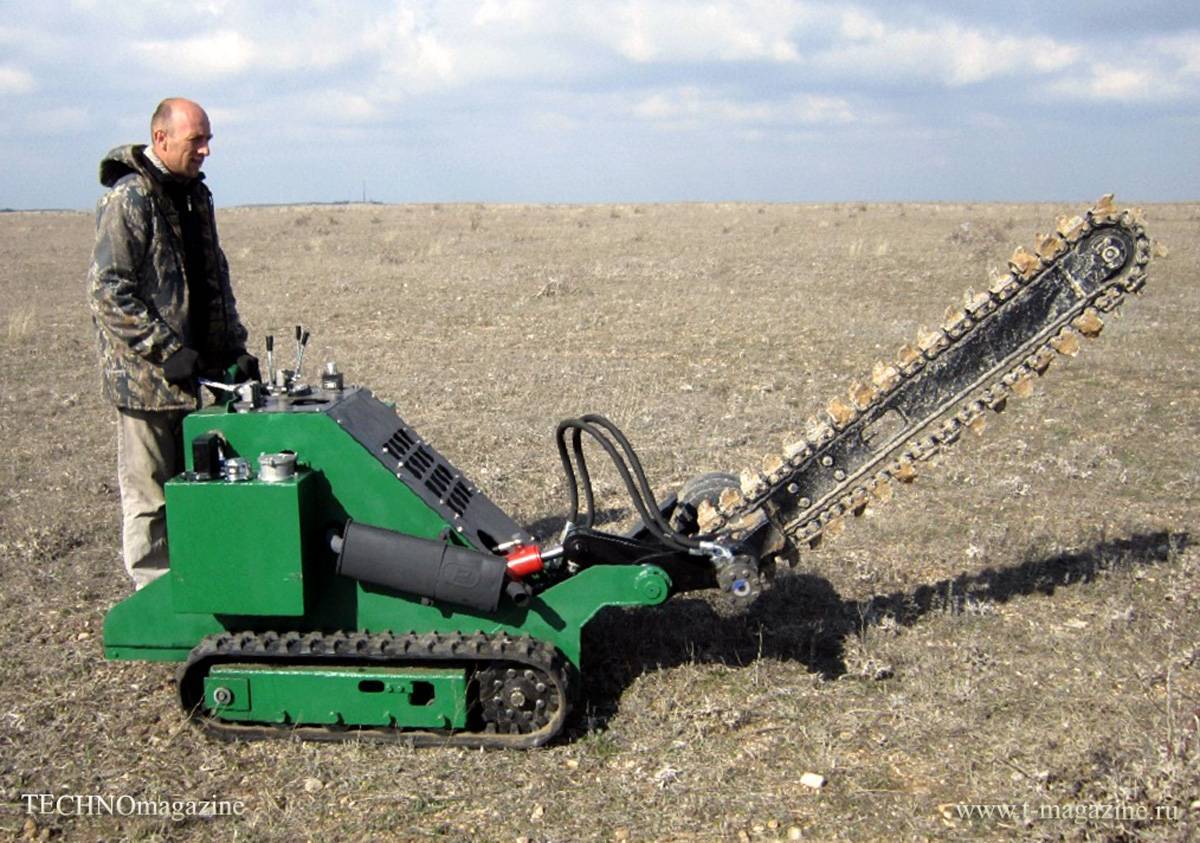

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.

Техника умеет не только выкапывать траншеи, но полезна также при:

посадке деревьев;
вырезании блоков почвы;
разрыхлении грунта;
снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

Как самому сделать траншеекопатель для мотоблока?

Навесные и цельные агрегаты позволяют с максимальной эффективностью провести все работы, но некоторые хозяева хотят сэкономить и делают такое оборудование самостоятельно.

Самодельная бара для мотоблока должна быть не только эффективной, но и отвечать следующим требованиям:

наличие режущей системы;
продуманная силовая установка;
соответствие мотоблоку, с которым будет использоваться;
приемлемый вес.

Чтобы изготовить оборудование следует иметь следующие материалы:

болгарка;
сварка;
лопата отвальная;
дорожные дисковые фрезы;
защитные кожухи.

При работе над канавокопателем лучше использовать дорожные фрезы, которые максимально хорошо подходят для таких типов устройств.

Чтобы изготовить самодельное приспособление для копки траншеи мотоблоком, нужно следовать таким этапам:

Сначала создается передняя подвеска, на которую крепится землеройная стрела с цепью и режущими элементами.
На заднюю подвеску нужно разместить лопату таким образом, чтобы она доставала до глубины канавы и очищала ее от земли.
Устанавливают защитный кожух, который должен покрыть режущие диски и цепную передачу.
Оборудование крепится к агрегатам с помощью специальных сцепок.

Важно выбирать именно дисковые фрезы, которые обеспечат эффективное рытье траншеи. Используя траншеекопатели, конструктивно объединенные с мотоблоками, можно с легкостью выполнить необходимые земляные работы практически без затраты сил. При этом экономятся время, средства и силы работника

При этом экономятся время, средства и силы работника.

Выбираем лучшее

Для того чтобы при покупке или аренде нужного компактного траншеекопателя не ошибиться, следует руководствоваться подходами, позволяющими оптимально сочетать качество и цену.

Простота эксплуатации и обучения операторов.
Топливная экономичность, экологичность и надёжность двигателя.
Доступность сервисных центров соответствующих моделей.
Износостойкость деталей и отменное качество комплектующих.
Возможность использования расширяющих функциональность навесных инструментов и приспособлений.

Стабилизатор напряжения 220в для дачи. Какой выбрать?

Режем металл дрелью. Вам это и не снилось!

Электродный прогрев бетона

Предварительный электроразогрев бетона предусматривает разогрев бетонной смеси с помощью электрического тока напряжением 220-380 В в короткий промежуток времени-5-10 мин до температуры 40-60°С. После укладки горячей бетонной смеси в опалубку она остывает по режимам, рассчитываемым так же, как и для способа термоса. Этот способ зимнего бетонирования требует наличия на строительной площадке большой электрической мощности – от 1000 кВт для разогрева 3-5 м3 бетонной смеси.

Электродный прогрев бетона заключается в том, что выделение тепла происходит непосредственно в бетоне при пропускании через него электрического тока.

В зависимости от принятой схемы расстановки и подключения электродов электродный прогрев разделяется на сквозной, периферийный и с использованием в качестве электродов арматуры. Применение этого метода наиболее эффективно для слабоармированных конструкций – фундаментов, колонн, стен и перегородок, плоских покрытий и бетонных подготовок под полы.

Электродный прогрев монолитных конструкций может быть совмещен с другими способами интенсификации твердения бетона, например с предварительным прогревом бетонной смеси и с использованием различных химических добавок. Применение противоморозных добавок, в состав которых входит мочевина, не допускается из-за разложения ее при температуре выше 40°С. Применение поташа в качестве противоморозной добавки не разрешается вследствие того, что прогретые бетоны с этой добавкой имеют значительный (более 30%) недобор прочности, характеризуются пониженной морозостойкостью и водонепроницаемостью.

Электрообогрев бетона монолитных конструкций в греющей опалубке заключается в непосредственной передаче тепла от греющих поверхностей опалубки к прогреваемому бетону. Распространение тепла в самом бетоне происходит путем теплопроводности.

В качестве нагревателей для греющей опалубки применяются ТЭНы, слюдопластовые нагреватели, греющие кабели, углеграфитовая ткань, сетчатые нагреватели и другие греющие элементы.

Областью применения электрообогрева монолитных конструкций в греющей опалубке в соответствии с положениями СНиП 3.03.01-87 “Несущие и ограждающие конструкции” являются фундаменты под конструкции зданий и оборудование, массивные стены и т.п. конструкции с модулем поверхности 3-6; колонны, балки, прогоны, элементы рамных конструкций, свайные ростверки, стены, перекрытия с модулем поверхности 6-10; полы, перегородки, плиты перекрытий, тонкостенные конструкции с модулем поверхности 10-20, бетонирование которых производится при температуре воздуха до -40°С.

Классификация траншеекопателя и сфера применения

Классифицируются траншеекопатели на три типа, чёткую границу между которыми провести достаточно сложно – портативные, компактные (средние) и тяжёлые. К последним относятся в основном узкоспециализированные баровые машины – траншейные экскаваторы и врубовые машины для горнодобывающей отрасли. В этой статье мы рассмотрим только первые два типа оборудования, которое в основном и называют грунторезами или траншеекопателями.

Чтобы правильно выбрать баровое оборудование нужно в первую очередь оценить вид и объём работ, которые планируется им выполнять. Ведь правильный выбор траншеекопателя позволит сэкономить деньги при покупке и повысить доход от эффективного использования оборудования.

Отличительной особенностью портативных траншеекопателей является их условно «ручное» использование. Такое оборудование часто называют канавокопателем. Портативные траншеекопатели представляют собой оборудование на двух, иногда трёх колёсах которое управляется оператором, идущим рядом. Они имеют невысокую цену и могут эффективно нарезать траншеи шириной 10-15 см и глубиной до 65 см. Применяются такие портативные траншеекопатели в садово-парковом хозяйстве для прокладки оптоволоконных кабелей и линий электропередач, стоков, укладки временных водопроводных коммуникация для летнего периода и т.п.

«Верхний» диапазон модельного ряда портативных траншеекопателей перекликается с «нижним» оборудованием среднего типа. Такое баровое оборудование установлено на небольшие платформы, как правило на гусеничном ходу. Обычно под эти цели используется платформа мини думперов. Поскольку такие траншеекопатели самоходные, управление ими осуществляется уже непосредственно со специальной площадки оператора. Эти канавокопатели позволяют рыть траншею глубиной до 120 см и являются более универсальными механизмами. Помимо баровой установки эти машинки могут работать с различным сменным оборудованием – самосвальным кузовом, буром, бетономешалкой и т.д. Это уже не просто траншеекопатели, а универсальные помощники малого коммунального и садово-паркового хозяйства небольших коттеджных посёлков и личных хозяйств. Но и цена их уже не столь демократична, как «ручного» оборудования.

Компактный тип грунторезов представляет собой баровую установку, которой оборудована некая серийная техника. Т.е. это уже дополнительное навесное оборудование. Управление такими траншеекопателями осуществляется уже с места оператора, которое в зависимости от размеров машины является открытым или расположено в закрытой кабине. В нашей стране в качестве базового шасси в основном использовались белорусские трактора МТЗ и ЮМЗ, сзади которого вешался цепной траншеекопатель – бара. Кроме того, таким навесным оборудованием оснащались трактора ХТЗ, ВгТЗ, ЧТЗ и мини-погрузчики с бортовым поворотом МКСМ. С появлением различного рода колёсных тракторов малого и среднего тягового класса, в т.ч. китайского производства, производители боровых траншеекопателей стали адаптировать своё навесное оборудование и для установки на них.

Траншеекопатели среднего (компактного) типа изготавливаются специализированными предприятиями или производителями серийной техники. Как правило, основной сферой применения барового навесного оборудования является коммунальная и строительная отрасль. Также средний тип траншеекопателей применяется в дорожном строительстве. В зависимости от задач и объёма работ при прокладке трубопроводов и инженерных сооружений применяются траншейные экскаваторы. Но это уже тема для отдельной статьи.

Траншеекопатель ручной своими руками – Металлы, оборудование, инструкции

Траншеекопатели – одна из разновидностей экскаваторных механизмов, применяемая для обустройства траншейных углублений при прокладке подземных магистралей для размещения труб различного назначения, кабельных электросетей, коммуникаций связи.

Может применяться владельцами земельных участков, коммунальными службами в работах по мелиорации, дренированию, обустройству фундаментов.

Ручной траншеекопатель: свойства, особенности, разновидности

Для успешного проведения ландшафтных работ необходимо затрачивать много сил. Чтобы уменьшить нагрузку на человека, производителями спецтехники разрабатываются устройства, которые полностью берут на себя выполнение трудоемких операций.

Если для работ в глубоких слоях почвы применяется экскаватор, то для поверхностной обработки достаточно использовать траншеекопатель.

Это компактное устройство, которое способно проложить траншею в любых, даже самых стесненных условиях. В зависимости от модификации глубина канавы составляет до 120 см.

Особенности конструкции ручных малогабаритных траншеекопателей

В первую очередь траншеекопатели делятся на:

самоходные;
несамоходные.

Силовая установка может быть:

двухтактной;
четырехтактной.

Важными критериями оценки служат глубина выкапывания, длина траншеи, скорость рытья (измеряется в метрах в минуту), а также скорость передвижения на холостом ходу (для самоходных моделей).

Самым важным органом канавокопателя является его режущая часть.

Высококачественное изделие может справиться с любой почвой, вне зависимости от температурного режима и степени смерзания грунта. Многие модификации характеризуются наличием разновидностей цепей, предусмотренных для взаимодействия с отдельными видами грунта.

Если появится необходимость перейти на участок с другим грунтом, то для таких моделей потребуется замена цепи рабочего органа.

Возможности и преимущества механизма

Основное назначение устройства – это выкапывание траншей. Качество, длина и глубина полученной канавы будет напрямую зависеть от особенностей грунта и характеристик модели.

При этом малые габариты и мощность мотора имеют первостепенное значение. В среднем за час такое устройство может выкопать 60-180 метров в длину.

Наиболее подходящая сфера применения траншеекопателей:

садоводство;
ремонтные работы;
коммунальная сфера.

Если есть необходимость в прокладке кабеля на частных территориях, где не нужно перемещать много грунта, такое устройство справится с работой. Его можно использовать в садах, парках, огородах и дворах.

Прибор может сформировать в почве отверстия под осветительные приборы, дренажные и поливочные системы и многое другое. Есть модели промежуточного класса, они имеют более крупные размеры и используются преимущественно в строительстве.

Мощные канавокопатели могут характеризоваться небольшими размерами. Они имеют ручной привод и аккуратно формируют траншеи для закладки труб и кабеля, сохраняя целостность основной части газона. Кроме этого, с помощью данного механизма можно:

сажать деревья;
разрыхлять грунт;
вырезать блоки почвы;
снимать дорожное полотно.

К преимуществам ручных траншеекопателей перед аналогами относятся:

минимальный объем транспортируемого грунта;
возможность использовать грунт, оставшийся после формирования канавы, для других целей;
компактность;
ограниченное потребление топлива;
минимальные повреждения поверхности участка;
аккуратная работа, ровные края траншеи, что не позволяет грунту обваливаться обратно в канаву;
высокая производительность даже в промерзшем грунте;
доступная цена по сравнению с профессиональной спецтехникой.

Последний пункт иногда имеет решающее значение.

Цены на малогабаритные ручные траншеекопатели варьируются в пределах 100-200 тысяч рублей, в то время как стоимость промышленной техники может достигать одного миллиона.

При этом на ручной траншеекопатель не требуется разрешающих документов, в отличие от полноразмерных машин.

Среди них есть ряд особенно популярных модификаций, оснащенных узлами, необходимыми для эффективной работы. При этом они имеют существенные отличия.

Barreto 912

Прибор работает от мотора мощностью 9 л. с. Он способен сформировать траншею 30-сантиметровой глубины. Стрела и цепи, используемые при копании, имеют гидравлическую конструкцию.

Подготовка к прогреву

Прогрев бетона осуществляется только после полностью завершенной укладки бетонного раствора.

Подготовка к процедуре может начинаться исключительно после того, как будут уложены закладные детали и арматура, а также проведена электросварка арматуры. Далее следует монтировать готовые греющие элементы

Важно избежать при этом натяжения обогревающих проводов на каркасы арматуры. Лучше всего будет проложить между ними. В случае если арматура не применяется в конструкции, следует использовать готовые инвентарные шаблоны

После выполнения процесса монтажа провода должны быть обязательно окружены бетонным раствором таким образом, чтобы они не касались деревянных деталей конструкции либо опалубки

В случае если арматура не применяется в конструкции, следует использовать готовые инвентарные шаблоны. После выполнения процесса монтажа провода должны быть обязательно окружены бетонным раствором таким образом, чтобы они не касались деревянных деталей конструкции либо опалубки.

Процесс проведения греющих элементов возможен исключительно после проверки мегомметром. Нагрузка фаз низкой стороны подстанции обязательно должна быть равномерной. Выводы обогревательных проводов должны иметь сечение, увеличенное в 2-3 раза. В случае если последнее условие нельзя выполнить, рекомендуется подключать отрезки алюминиевых проводов с изоляцией места присоединения к трубке из пластмассы.

Читать также: Что такое передняя бабка токарного станка

Схема прогрева бетона.

Прогрев бетона должен выполняться не ранее чем будет завершена полностью укладка строительного раствора. Все греющие элементы должны быть размещены с выполнением всех требований техники безопасности. В конструкциях, которые прогреваются, обязательно должны быть изготовлены отверстия, которые необходимы для того, чтобы выполнять замеры температуры. Пусковая сила тока в элементах, которые греются, должна замеряться в процессе включения и 1 раз в час на протяжении первых трех часов нагрева.

В случае если показатели будут нормальными, температура в последствии должна замеряться 1 раз в смену. Бетонный раствор в результате электропрогрева должен набрать не менее 50% прочности, которая была заявлена. Практически во всех случаях соответствие самому последнему требованию будет определяться путем испытания контрольных образцов.

Производители

Изготовлением траншейных экскаваторов занимаются компании по производству спецтехники как отечественного, так и зарубежного происхождения, с представительствами в разных странах мира.

Caterpillar

Caterpillar (США) – мировой лидер в изготовлении всевозможной спецтехники разного класса тяжести. Его модельные линейки включают наземные и подземные аппараты, используемые в разработке полезных ископаемых, а также сельскохозяйственных, строительных, карьерных и других подобных работах. Траншеекопатели Caterpillar предназначены для работы в строительстве для жилищных, сельскохозяйственных либо коммерческих целей. Они отлично справляются с выемкой неглубоких траншей для прокладки трубопроводов и кабеля.

Vermeer Manufacturing Company

Vermeer Manufacturing Company (США) представляет несколько модельных линеек экскаваторов (это несколько десятков моделей), включающих модификации на колёсном и гусеничном ходу, с оборудованием как цепного, также и роторного типа. Техника этой фирмы оборудована электронным управлением посредством микропроцессорной системы, которая синхронизирует действия тягача и рабочих органов машины. Благодаря этому упростились управление и диагностика машины. Кроме этого, некоторые модели оснащены лазерными системами для контроля глубины траншеи.

Case Corporation

Модельные линейки Case Corporation (Франция) для траншейных экскаваторов значительно уже, чем у «Vermeer». Это колёсные машины с планетарными мостами весом от 327-и до 5761 кг, имеющие в качестве основного либо дополнительного оборудования копатели цепного и дискового типа, а также бурильную установку и др.

ООО «Радицкий машиностроительный завод»

Радицкий завод (Россия, Брянск) производит экскаваторы роторного типа на базе гусеничных тракторов Т-170. Это колоссальная техника весом до 32-х тонн, дающая особенно большую ширину траншей и имеющая габаритные конвейеры для эвакуации отвала грунта. Отлично приспособлены к работе со сложными породами, содержащими мелкоабразивные частицы. Широкое применение находят в газо-и нефтепроводных работах.

ДГУП «Дмитровский экскаваторный завод»

Дмитровский завод представляет цепную технику с несколькими видами цепей зимнего и летнего вариантов, отличающихся по длине, ширине и величине зубца. Основной базовый трактор здесь – МТЗ-82. Есть модели, дающие траншею шириной до 110-ти см и глубиной до 1,5 м.

Цепной траншейный экскаватор ЭЦУ-150 на базе трактора МТЗ-82

ОАО «Михневский ремонтно-механический завод»

Михневский завод предлагает потребителям цепные экскаваторы как с «летними», так и с «зимними» цепями. Они отличаются шириной: 140 мм для зимнего варианта и до 410-ти для летнего. Конструкторы завода постоянно усовершенствуют свою технику, добавляя новые элементы и возможности.

Последняя новинка «Михневцев» – двухбаровые траншеекопательные машины.

ОАО «Копейский машиностроительный завод»

Копейским заводом (Россия, Челябинск) выпускается горно-шахтное оборудование на цепной и баровой основе, приспособленное для работы с мёрзлыми грунтами. Модели имеют широкий диапазон веса и длины бара в стандартной поставке и широкий набор дополнительного навесного оборудования. Конструкция крепления навески очень проста и предполагает возможность замены её силами оператора.

На видео работа цепного траншейного экскаватора

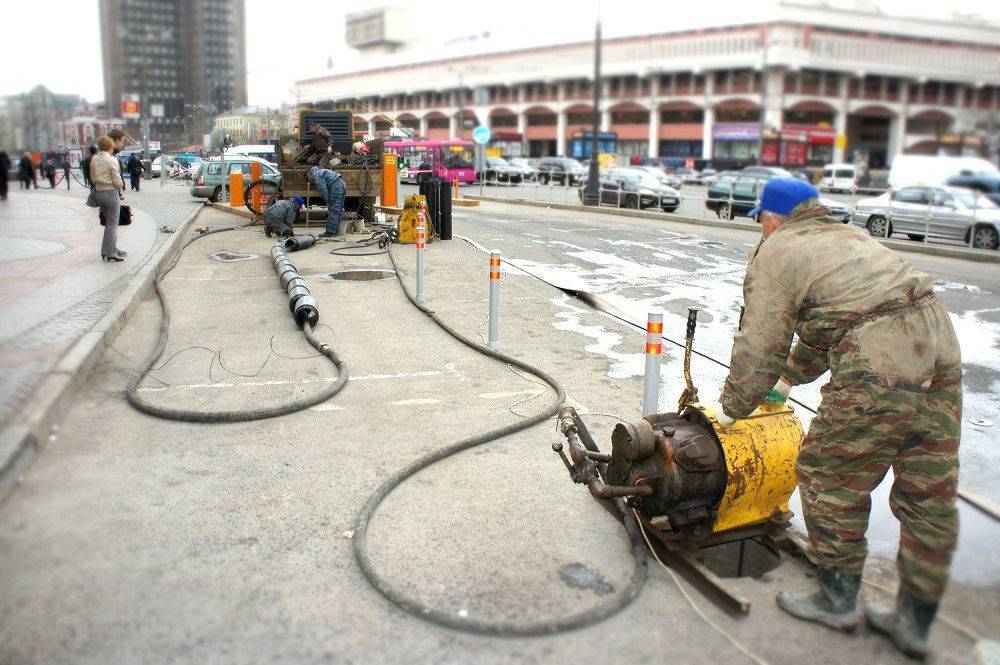

Бестраншейный ремонт трубопроводов

В городе стабильное функционирование коммуникаций особо важно. Их техническое состояние напрямую влияет на качество жизни мегаполиса. В связи с чем, необходимы правильная эксплуатация и своевременный ремонт водопроводных и канализационных систем

Однако замена трубопроводов методом открытой прокладки – трудоемкое и дорогостоящее мероприятие, весьма сложное в условиях плотной городской застройки. Восстановить работоспособное состояние коммуникаций без создания неудобств для горожан, без лишних затрат средств, труда и времени можно при помощи бестраншейных технологий

В связи с чем, необходимы правильная эксплуатация и своевременный ремонт водопроводных и канализационных систем. Однако замена трубопроводов методом открытой прокладки – трудоемкое и дорогостоящее мероприятие, весьма сложное в условиях плотной городской застройки. Восстановить работоспособное состояние коммуникаций без создания неудобств для горожан, без лишних затрат средств, труда и времени можно при помощи бестраншейных технологий.

Бестраншейная замена трубопроводов позволяет производить ремонтные работы, не нарушая ландшафта и не останавливая водоотведение, без применения землеройной и другой тяжелой техники, небольшой бригадой рабочих. Специалисты «СК-Сити» заменят вышедшие из строя коммуникации новыми долговечными трубопроводами из прочных износостойких полимерных материалов в кратчайшие сроки и в любых условиях – в нестабильных грунтах, при высокой плотности ранее проложенных инженерных сетей и т. п.

В зависимости от конкретных условий производства работ, вида трубопровода и требований заказчика мы выполняем бестраншейную замену труб канализации методом разрушения старой трубы или методом санации без разрушения старой трубы. В первом случае при помощи специальной техники одновременно осуществляется разрушение отслужившей свой срок трубы (например, замена чугунной канализации), расширение отверстия и затягивание в него новой трубы. Этот метод применяется в основном при ремонте безнапорной канализации и позволяет сохранить или даже увеличить рабочий диаметр трубопровода. Второй способ предусматривает протягивание новой трубы внутри старой с уменьшением диаметра. Он подходит для бестраншейного ремонта трубопроводов напорной канализации и водопровода.

Траншеекопатель своими руками

На приусадебных и дачных участках освоение территории связано с прокладкой различных коммуникаций – канализации, водопровода. Но если такие работы проводятся достаточно редко, то обновлять канавы для отвода дождевой воды приходится ежегодно.

С появлением на рынке так называемых мотоблоков изобретательность инженеров и народных умельцев стала искать новые сферы применения этих во всех отношениях полезных агрегатов. Так или примерно так появились канавокопатели – навесные агрегаты с дополнительными функциями. Используются они раз-два в год при том, что цена заводского оборудования весьма ощутима, да и рассчитано оно чаще всего на конкретную модель мотоблока, аренда траншеекопателя более приемлемый вариант, но все еще финансово затратный. Поэтому российские умельцы самостоятельно разрабатывают схемы и собирают траншеекопатель своими руками из подручных средств.

Параметры самодельного траншеекопателя

Самодельные агрегаты должны иметь следующие характеристики:

совмещаться с мотоблоком, мощность которого составляет 8-13 л. с., и имеется в наличии вал отбора мощности;
силовая установка должна включать гидронасос НШ-10 и мотор фрезы ГМШ-32;
в режущую систему входят две дорожные фрезы ЭЦ-1800.

С такими данными траншеекопатель сможет делать канавы глубиной до 35 см и шириной 10-15 см. Вес установки составит около 80 кг. Для сборки устройства понадобятся:

дорожные фрезы;
защитные кожухи;
лопата отвальная;
сварочный аппарат;
болгарка.

Главный рабочий узел агрегата включает следующие элементы:

гидромотор;
цепная передача;
бар дисков;
диск грунторежущий;
вал навесного механизма.

Сборка траншеекопателя

Для опытного человека собрать траншеекопатель своими руками не составит труда:

бар с фрезами для резки грунта устанавливается на переднюю подвеску;
на задней подвеске следует закрепить отвальную лопату, которая будет удалять грунт из траншеи;
режущую систему вместе с цепной передачей следует закрыть защитным кожухом.

Двигатель мотоблока запускает гидросистема навесного механизма. Крутящий момент при этом не должен подаваться на ходовую часть. Запуск гидросистемы фрезы приводит в движение диски для выруба траншеи. При активизации ходовой части мотоблок начинает двигаться, а овальная лопата на задней оси вынимает грунт, разрушенный фрезами, и выбрасывает его за пределы рабочей зоны. Оператору практически не приходится прикладывать усилия для достижения результата.

Преимущества самодельного траншеекопателя

Сборка устройства своими руками позволяет сэкономить значительные средства. Наличие траншеекопателя в хозяйстве облегчает ручной труд и позволяет выполнить множество работ с минимальными затратами времени, сил и денег. В результате модернизации мотоблок обзаводится устройством, которое по внешнему виду напоминает большую бензопилу. Безусловно, выглядит это достаточно экзотично, но при этом траншеекопатель – очень полезный и эффективный инструмент по нескольким причинам:

высокая производительность;
результат его работы – узкая глубокая траншея с отвесными краями;
работает круглогодично на грунтах любой плотности;
вынимает минимум грунта, который даже не потребуется вывозить.

Подготовка участка для рытья

Чтобы подготовить участок выполняют следующие действия:

выкорчевывают все мешающие постройке деревья и пни;
удаляют и вывозят камни;
снимают верхний слой дерна.

Для экскаваторщика важно знать места складирования верхнего слоя почвы, грунта для обратной засыпки. Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке. Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке

Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке.

После этого, если на участке имеются подземные коммуникации, нужно их вскрыть при помощи шурфа и разметить их расположение на участке, защитить коробами с предупредительными знаками.

При отметке внешних границ будущего здания можно применять железные пруты длиной от полуметра с красными флажками на них, для хорошей видимости.

Для обеспечения проезда спецтехники вся поверхность земли должна быть тщательно спланирована по ширине и высоте. Имеющиеся неровности рельефа удаляют при помощи бульдозера, срезая излишнюю высоту до 15 см и перемещая его в отвал. Точно таким же образом планируют ширину прохода экскаватора, отмечая проездную часть, равную ширине прохода бульдозера в одном направлении.

При планировке участка перемещение грунта проводят на первой передаче машины, а возвращение в забой при помощи заднего хода без разворота бульдозера.

После этого нужно провести геодезическую разбивку местоположения траншеи. То есть сделать разметку территории и установить временные реперы (колышки или бруски), которые послужат отправной точкой для измерения правильности глубины траншеи.
